第十一章-电磁感应

高考物理第十一章电磁感应知识点高考物理第十一章电磁感应知识点其实，高考物理并不是很难，关键在于公式的总结和运用，还有对知识点的掌握。

物理第十一章电磁感应就是其中重要的环节。

下面是店铺为大家精心推荐的电磁感应的重点，希望能够对您有所帮助。

电磁感应必背知识点一、磁通量：设在匀强磁场中有一个与磁场方向垂直的平面，磁场的磁感应强度B和平面面积S的乘积叫磁通量;1、计算式：φ=BS(B⊥S)2、推论：B不垂直S时，φ=BSsinθ3、磁通量的国际单位：韦伯，wb;4、磁通量与穿过闭合回路的磁感线条数成正比;5、磁通量是标量，但有正负之分;二、电磁感应：穿过闭合回路的磁通量发生变化，闭合回路中就有感应电流产生，这种现象叫电磁感应现象，产生的电流叫感应电流;注：判断有无感应电流的方法：1、闭合回路;2、磁通量发生变化;三、感应电动势：在电磁感应现象中产生的电动势;四、磁通量的变化率：等于磁通量的变化量和所用时间的比值; △φ/t1、磁通量的变化率是表示磁通量的变化快慢的.物理量;2、磁通量的变化率由磁通量的变化量和时间共同决定;3、磁通量变化率大，感应电动势就大;五、法拉第电磁感应定律：电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比;1、定义式：E=n△φ/△t(只能求平均感应电动势);2、推论; E=BLVsinaθ(适用导体切割磁感线，求瞬时感应电动势，平均感应电动势)(1)V⊥L,L⊥B, θ为V与B间的夹角;(2) V⊥B,L⊥B, θ为V与L间的夹角(3) V⊥B,L⊥V, θ为B与L间的夹角3、穿过线圈的磁通量大，感应电动势不一定大;4、磁通量的变化量大，感应电动势不一定大;5、有感应电流就一定有感应电动势;有感应电动势，不一定有感应电流;六、右手定则(判断感应电流的方向)：伸开右手，让大拇指和其余四指共面、且相互垂直，把右手放入磁场中，让磁感线垂直穿过手心，大拇指指向导体运动方向，四指指向感应电流的方向。

大学物理第11章电磁感应期末试题及参考答案第11章电磁感应期末试题及参考答案一、填空题1、在竖直放置的一根无限长载流直导线右侧有一与其共面的任意形状的平面线圈。

直导线中的电流由下向上，当线圈平行于导线向右运动时，线圈中的感应电动势方向为___________(填顺时针或逆时针)，其大小 (填>0，<0或=0 (设顺时针方向的感应电动势为正)2、如图所示，在一长直导线L 中通有电流I ，ABCD 为一矩形线圈，它与L 皆在纸面内，且AB 边与L 平行，矩形线圈绕AD 边旋转，当BC 边已离开纸面正向里运动时，线圈中感应动势的方向为___________。

（填顺时针或逆时针）3、金属杆AB 以匀速v 平行于长直载流导线运动，导线与AB 共面且相互垂直，如图所示。

已知导线载有电流I ，则此金属杆中的电动势为电势较高端为____。

4、金属圆板在均匀磁场中以角速度ω 绕中心轴旋转均匀磁场的方向平行于转轴，如图所示，则盘中心的电势（填最高或最低）5、一导线被弯成如图所示形状，bcde 为一不封口的正方形，边长为l ，ab 为l 的一半。

若此导线放在匀强磁场B 中，B 的方向垂直图面向内。

导线以角速度ω在图面内绕a 点匀速转动，则此导线中的电势为；最高的点是__________。

6、如图所示，在与纸面相平行的平面内有一载有向上方向电流的无限长直导线和一接有电压表的矩形线框。

当线框中有逆时针方向的感应电流时，直导线中的电流变化为________。

(填写“逐渐增大”或“逐渐减小”或“不变”)IVO O ′ B BAC 7、圆铜盘水平放置在均匀磁场中，B 的方向垂直盘面向上。

当磁场随时间均匀增加时，从下往上看感应电动势的方向为_______（填顺或逆时针）二、单选题1、如图所示，导体棒AB 在均匀磁场B 中绕通过C 点的垂直于棒长且沿磁场方向的轴OO ' 转动（角速度ω与B 同方向），BC 的长度为棒长的1/3，则（） (A) A 点比B 点电势高 (B) A 点与B 点电势相等(C) A 点比B 点电势低 (D) 有稳恒电流从A 点流向B 点2、圆铜盘水平放置在均匀磁场中，B的方向垂直盘面向上。

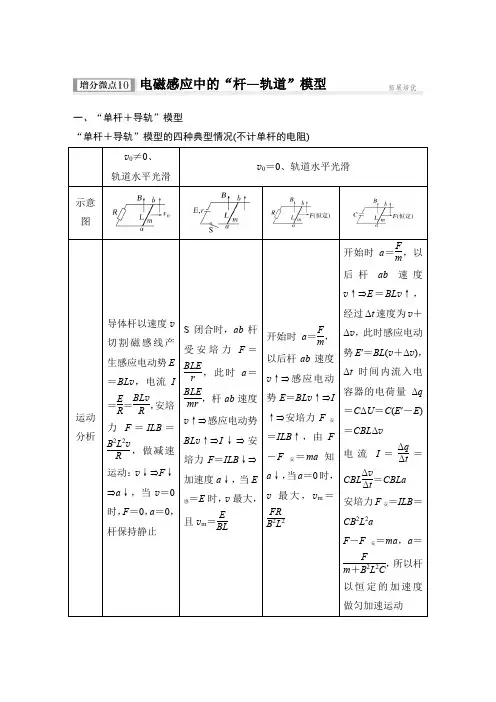

电磁感应中的“杆—轨道”模型一、“单杆＋导轨”模型“单杆＋导轨”模型的四种典型情况(不计单杆的电阻)v0≠0、轨道水平光滑v0＝0、轨道水平光滑示意图运动分析导体杆以速度v切割磁感线产生感应电动势E＝BL v，电流I＝ER＝BL vR，安培力F＝ILB＝B2L2vR，做减速运动：v↓⇒F↓⇒a↓，当v＝0时，F＝0，a＝0，杆保持静止S闭合时，ab杆受安培力F＝BLEr，此时a＝BLEmr，杆ab速度v↑⇒感应电动势BL v↑⇒I↓⇒安培力F＝ILB↓⇒加速度a↓，当E感＝E时，v最大，且v m＝EBL开始时a＝Fm，以后杆ab速度v↑⇒感应电动势E＝BL v↑⇒I↑⇒安培力F安＝ILB↑，由F－F安＝ma知a↓，当a＝0时，v最大，v m＝FRB2L2开始时a＝Fm，以后杆ab速度v↑⇒E＝BL v↑，经过Δt速度为v＋Δv，此时感应电动势E′＝BL(v＋Δv)，Δt时间内流入电容器的电荷量Δq＝CΔU＝C(E′－E)＝CBLΔv电流I＝ΔqΔt＝CBLΔvΔt＝CBLa安培力F安＝ILB＝CB2L2aF－F安＝ma，a＝Fm＋B2L2C，所以杆以恒定的加速度做匀加速运动速度图像能量分析动能全部转化为内能Q＝12m v2电源输出的电能转化为杆的动能W电＝12m v2mF做的功一部分转化为杆的动能，一部分产生焦耳热W F＝Q＋12m v2mF做的功一部分转化为动能，一部分转化为电场能W F＝12m v2＋E C例1(多选)如图1所示，两平行光滑长直金属导轨水平放置，间距为L，两导轨间存在磁感应强度大小为B、方向竖直向下的匀强磁场。

一质量为m、电阻为R、长度恰好等于导轨间宽度的导体棒ab垂直于导轨放置。

闭合开关S，导体棒ab 由静止开始运动，经过一段时间后达到最大速度。

已知电源电动势为E、内阻为15 R，不计金属轨道的电阻，则()图1A.导体棒的最大速度为v＝E2BLB.开关S闭合瞬间，导体棒的加速度大小为5BL·E6mRC.导体棒的速度从零增加到最大速度的过程中，通过导体棒的电荷量为mEB2L2D.导体棒的速度从零增加到最大速度的过程中，导体棒产生的焦耳热为mE22B2L2答案BC解析当动生电动势和电源电动势相等时，电流为零，导体棒不再受安培力，做向右的匀速直线运动，此时速度最大，则有E＝BL v，解得v＝EBL，故A错误；开关闭合瞬间，电路中的电流为I＝ER＋R5＝5E6R，导体棒所受安培力为F＝ILB＝5BL ·E 6R ，由牛顿第二定律可知导体棒的加速度为a ＝5BL ·E6mR ，故B 正确；由动量定理得I －LB ·t ＝m v ，又q ＝I －t ，联立解得q ＝mEB 2L 2，故C 正确；对电路应用能量守恒定律有qE ＝Q 总＋12m v 2，导体棒产生的焦耳热为Q R ＝R R ＋R 5Q 总＝56Q 总，联立解得Q R ＝5mE 212B 2L 2，故D 错误。

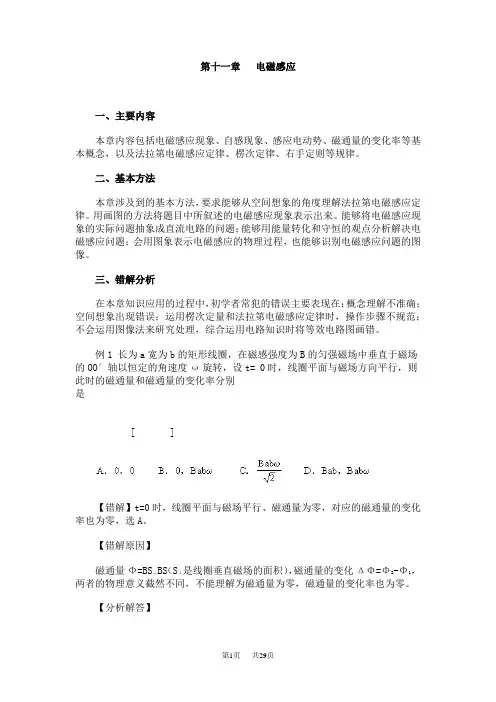

第十一章电磁感应一、主要内容本章内容包括电磁感应现象、自感现象、感应电动势、磁通量的变化率等基本概念，以及法拉第电磁感应定律、楞次定律、右手定则等规律。

二、基本方法本章涉及到的基本方法，要求能够从空间想象的角度理解法拉第电磁感应定律。

用画图的方法将题目中所叙述的电磁感应现象表示出来。

能够将电磁感应现象的实际问题抽象成直流电路的问题；能够用能量转化和守恒的观点分析解决电磁感应问题；会用图象表示电磁感应的物理过程，也能够识别电磁感应问题的图像。

三、错解分析在本章知识应用的过程中，初学者常犯的错误主要表现在：概念理解不准确；空间想象出现错误；运用楞次定量和法拉第电磁感应定律时，操作步骤不规范；不会运用图像法来研究处理，综合运用电路知识时将等效电路图画错。

例1 长为a宽为b的矩形线圈，在磁感强度为B的匀强磁场中垂直于磁场的OO′轴以恒定的角速度ω旋转，设t= 0时，线圈平面与磁场方向平行，则此时的磁通量和磁通量的变化率分别是[ ]【错解】t=0时，线圈平面与磁场平行、磁通量为零，对应的磁通量的变化率也为零，选A。

【错解原因】磁通量Φ=BS⊥BS（S⊥是线圈垂直磁场的面积），磁通量的变化ΔΦ=Φ2-Φ1，两者的物理意义截然不同，不能理解为磁通量为零，磁通量的变化率也为零。

【分析解答】实际上，线圈在匀强磁场中绕垂直于磁场的轴转动时，产生交变电动势e=εcosωt=Babωcosωt。

当t=0时，cosωt=1，虽然磁通量m可知当电动势为最大值时，对应的磁通量的变化率也最大，即【评析】弄清概念之间的联系和区别，是正确解题的前提条件。

在电磁感应中要弄清磁通量Φ、磁通量的变化ΔΦ以及磁通量的变化率ΔΦ/Δt之间的联系和区别。

例2 在图11－1中，CDEF为闭合线圈，AB为电阻丝。

当滑动变阻器的滑动头向下滑动时，线圈CDEF中的感应电流在G处产生的磁感强度的方向是“·”时，电源的哪一端是正极？【错解】当变阻器的滑动头在最上端时，电阻丝AB因被短路而无电流通过。

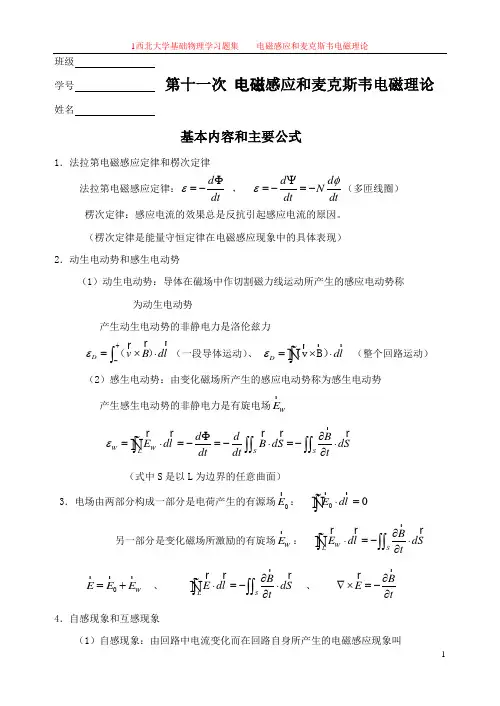

班级学号 第十一次 电磁感应和麦克斯韦电磁理论 姓名基本内容和主要公式1．法拉第电磁感应定律和楞次定律 法拉第电磁感应定律：d dtεΦ=-， d d N dtdtφεψ=-=-（多匝线圈）楞次定律：感应电流的效果总是反抗引起感应电流的原因。

（楞次定律是能量守恒定律在电磁感应现象中的具体表现）2．动生电动势和感生电动势（1）动生电动势：导体在磁场中作切割磁力线运动所产生的感应电动势称 为动生电动势产生动生电动势的非静电力是洛伦兹力Dv B dl ε+-=⨯⋅⎰ （）（一段导体运动）、 D dl ε=⨯⋅⎰（v B ） （整个回路运动） （2）感生电动势：由变化磁场所产生的感应电动势称为感生电动势 产生感生电动势的非静电力是有旋电场W EWWL SSd dBE dl B dS dS dt dttεΦ∂=⋅=-=-⋅=-⋅∂⎰⎰⎰⎰⎰（式中S 是以L 为边界的任意曲面）3．电场由两部分构成一部分是电荷产生的有源场0E ： 00E dl ⋅=⎰另一部分是变化磁场所激励的有旋场W E ： W L S BE dl dS t ∂⋅=-⋅∂⎰⎰⎰0W E E E =+ 、 L S B E dl dS t ∂⋅=-⋅∂⎰⎰⎰ 、 BE t ∂∇⨯=-∂4．自感现象和互感现象（1）自感现象：由回路中电流变化而在回路自身所产生的电磁感应现象叫做自感现象；所产生的电动势叫做自感电动势L I Φ= 、 L dI Ldtε=- 式中L 叫做自感系数（2）互感现象：由一回路中电流变化而在另一回路中产生的电磁感应现象 叫做互感现象；所产生的电动势叫做互感电动势 12121M I Φ=、21212M I Φ=、M dI M dtε=-、1221M M M ==式中M 叫做互感系数 5．磁场能量磁场能量密度： 12m w B H =⋅ ， 一般情况下可写为 21122m B w BH μ== 磁场能量： 12m m VVW w dV B H dV ==⋅⎰⎰⎰⎰⎰⎰、 212m W L I = 6．位移电流和麦克斯韦方程组（1）位移电流密度：D Dj t∂=∂其实质是变化的电场（2）位移电流： DD D SSSd Dd I j dS dS D dS t dtdtΦ∂=⋅=⋅=⋅=∂⎰⎰⎰⎰⎰⎰、 0D j j t ∂=+∂称为全电流密度；00SD j dS t∂+⋅=∂⎰⎰（） 此式表明全电流在任何情况下都是连续的（3）麦克斯韦方程组： 0SVD dS dV ρ⋅=⎰⎰⎰⎰⎰、 L S BE dl dS t ∂⋅=-⋅∂⎰⎰⎰0r B H μμ= 、0r D E εε=0SB dS ⋅=⎰⎰ 、 0LS DH dl j dS t∂⋅=+⋅∂⎰⎰⎰（）、 0D ρ∇⋅= 、 B E t ∂∇⨯=-∂ 、 0B ∇⋅= 、0DH j t∂∇⨯=+∂、 0j E σ=练习题一、选择题1. 如图13-1，长为l 的直导线ab 在均匀磁场中以速度v垂直于导线运动。

第十一章电磁感应微专题74电磁感应现象楞次定律（实验：探究影响感应电流方向的因素）i.理解“谁”阻碍“谁”及阻碍方式，理解“增反减同”“来拒去留”“增缩减扩”.会用“四步法”判断感应电流的方向2楞次定律推论：（1）阻碍相对运动.（2）使回路面积有扩大或缩小的趋势.（3）阻碍原电流的变化.1.如图所示，变化的匀强磁场垂直穿过金属框架金属杆加在恒力/作用下沿框架从静止开始运动，1=0时磁感应强度大小为反，为使"中不产生感应电流，下列能正确反映磁感应强度B随时间1变化的图像是（）M g /V× × ×∣× X× × × ι× × r rX x ×∣× x r?X x x]x Xp h QA B C D答案c解析当通过闭合回路的磁通量不变时，则金属杆"中不产生感应电流，设金属杆他切割磁感线的有效长度为L, f=0时，金属杆H距离MP边的距离为刖，则金属杆运动过程中穿过闭合回路的磁通量Φ=BoLxo=Wo+x）,对ab受力分析可知，ab不受安培力作用，做初速度为零的匀变速直线运动，设加速度为α, 的质量为〃?，πl F 1 9 Fz1 2 3 4 5 6 7贝∣l a=1, x=^at2=^~91 1 F1整理得方=左+元一住，即方一/图像是开口向上的抛物线，C正确.D D（）ΔD（）ltlX（）D2.如图所示，报废的近地卫星离轨时，从卫星中释放一根导体缆绳，缆绳的下端连接有空心导体.缆绳以轨道速度。

在地磁场8中运动，使得缆绳中产生感应电流.电荷向缆绳两端聚集，同时两端与电离层中的离子中和，使得电流持续.由于感应电流在地磁场中受到安培力的拖动，从而能加快废弃卫星离轨.设缆绳中电流处处相等，那么（）m 2 2m9空心导体A.缆绳中电流的方向由卫星流向空心导体B.相同长度的缆绳受到安培力的大小相等C.缆绳受到安培力的方向与卫星速度方向间的夹角大于90。

第十一章电磁感应◆【三年高考】一、选择题1．原书P95第2题2．原书P95第3题3．原书P95第1题4．原书P95第4题5．原书P96第5题6．原书P96第6题7．原书P96第7题8．原书P96第8题9．原书P96第10题10．原书P96第9题二．非选择题11．原书P97第15题12．原书P98第17题13．原书P98第18题14．原书P97第16题15．原书P99第19题16．原书P99第20题17．原书P99第21题18．原书P99第22题19．原书P100第23题◆【规律点睛】考点突破：近几年高考中对本章内容的考查，命题率较高，电磁学到了本专题，可以说集中了所有力学中的解题方法，对考生的分析问题的能力，处理问题的技巧都提出了非常高的要求，在的新的《考试说明》中列出了如下的知识点：电磁感应现象、磁通量、法拉第电磁感应定律、棱次定律，导体切割磁感线时的感应电动势、右手定则，自感现象，日光灯.本章内容在历年高考中所占的比例都比较大，以前的高考中所考到的本章内容有：感应电流方向的判断，法拉第电磁感应定律的应用，电磁感应与力学综合，电磁感应与电路、电场、磁场等综合，自感现象等，涉及面很广，但其中考得最多的还是综合题，在今后的高考中重点要考的还应该是电磁感应与力学、电学的其它知识的综合问题.会涉及到受力分析、运动分析、能量动量分析、电路分析、磁场问题分析、图象等，要掌握本章内容，需要深刻理解各考点知识的内涵和外延，注意训练和掌握综合性问题的分析思路和方法．方法攻略：一．电路法：掌握电磁感应与电路知识综合问题分析方法在电磁感应中，切割磁感线的导体或磁通量发生变化的回路将产生感应电动势，该导体或回路相当于电源．因此，电磁感应问题往往与电路问题联系在一起，解决与电路相联系的问题，常用的方法：(1)用法拉第电磁感应定律和楞次定律确定感应电动势的大小和方向． (2)画等效电路图．(3)运用全电路欧姆定律，串并联电路性质，电功率等公式联立求解． 二．能量守恒法：1．充分运用动能定理求解，可以不考虑过程，只要注意始末状态。

考情分析楞次定律2022·北京卷·T112021·辽宁卷·T92020·全国卷Ⅲ·T142020·江苏卷·T32019·全国卷Ⅲ·T142018·全国卷Ⅰ·T19法拉第电磁感应定律及应用2022·全国甲卷·T162022·全国甲卷·T202022·全国乙卷·T242022·湖北卷·T152022·江苏卷·T52022·辽宁卷·T152022·河北卷·T52022·山东卷·T122022·广东卷·T102022·湖南卷·T102022·浙江1月选考·T132022·浙江1月选考·T212022·浙江6月选考·T212022·重庆卷·T132021·全国甲卷·T212021·全国乙卷·T252021·辽宁卷·T92021·天津卷·T122021·山东卷·T122021·湖北卷·T162021·河北卷·T72021·福建卷·T72021·浙江6月选考·T212021·广东卷·T102021·湖南卷·T102020·全国卷Ⅰ·T212020·江苏卷·T14电磁感应图像问题2022·河北卷·T82020·山东卷·T122019·全国卷Ⅱ·T212019·全国卷Ⅲ·T192018·全国卷Ⅱ·T18试题情境生活实践类电磁炉、电子秤、电磁卡、电磁焊接技术、磁电式速度传感器、真空管道超高速列车、磁悬浮列车、电磁轨道炮、电磁驱动、电磁阻尼等各种实际应用模型学习探究类杆轨模型问题，电磁感应与动力学、能量、动量结合问题，电磁感应的图像问题第1讲电磁感应现象楞次定律目标要求 1.知道电磁感应现象的产生条件并会分析解决实际问题.2.会根据楞次定律判断感应电流的方向，会应用楞次定律的推论分析问题.3.能够综合应用安培定则、左手定则、右手定则和楞次定律解决实际问题．考点一电磁感应现象的理解和判断1．磁通量(1)公式：Φ＝BS，S为垂直磁场的投影面积，磁通量为标量(填“标量”或“矢量”)．(2)物理意义：磁通量的大小可形象表示穿过某一面积的磁感线条数的多少．(3)磁通量变化：ΔΦ＝Φ2－Φ1.2．电磁感应现象(1)当穿过闭合导体回路的磁通量发生变化时，闭合导体回路中有感应电流产生，这种利用磁场产生电流的现象叫作电磁感应．(2)感应电流产生的条件穿过闭合电路的磁通量发生变化．(3)电磁感应现象产生感应电动势，如果电路闭合，则有感应电流．如果电路不闭合，则只有感应电动势而无感应电流．1．穿过线圈的磁通量与线圈的匝数有关．(×)2．只要穿过闭合导体回路的磁通量发生变化，回路中就有感应电流产生．(√)3．当导体做切割磁感线运动时，一定产生感应电流．(×)例1法拉第“磁生电”这一伟大的发现，引领人类进入了电气时代．关于下列实验说法正确的是()A．甲图中条形磁体插入螺线管中静止不动时，电流计指针稳定且不为零B．乙图中无论滑动变阻器滑片向下移动还是向上移动的过程中，金属圆环中都有感应电流C．丙图中闭合开关时电流计指针偏转，断开开关时电流计指针不偏转D．丁图中导体棒AB在磁场中运动时一定能产生感应电流答案 B解析题图甲中条形磁体插入螺线管中静止不动时，螺线管内磁通量保持不变，则无感应电流，A错误；题图乙中无论滑动变阻器滑片怎么移动，线圈b内的电流都会变化，则线圈b 产生的磁场都会变化，导致线圈a中的磁通量变化，线圈a中会产生感应电流，B正确；题图丙中闭合开关和断开开关都会使螺线管B的磁通量发生变化，螺线管B中会产生感应电流，电流计指针都会发生偏转，C错误；当导体棒的运动方向与磁场平行时，导体棒不切割磁感线，则无感应电流，D错误．例2如图所示，一个U形金属导轨水平放置，其上放有一个金属导体棒ab.磁感应强度为B的匀强磁场斜向上穿过轨道平面，其方向与竖直方向的夹角为θ(0<θ<90°)．在下列各过程中，一定能在轨道回路里产生感应电流的是()A．ab向右运动，同时使θ减小B．使磁感应强度B减小，θ角同时也减小C．ab向左运动，同时增大磁感应强度BD．ab向右运动，同时增大磁感应强度B和θ角答案 A解析设此时回路面积为S，据题意，穿过回路的磁通量Φ＝BS cos θ.ab向右运动，则S增大，θ减小，则cos θ增大，因此Φ增大，回路里一定能产生感应电流，A正确；B减小，θ减小，cos θ增大，Φ可能不变，回路里不一定能产生感应电流，B错误；ab向左运动，则S减小，B增大，Φ可能不变，回路里不一定能产生感应电流，C错误；ab向右运动，则S增大，B 增大，θ增大，cos θ减小，Φ可能不变，回路里不一定能产生感应电流，D错误．考点二感应电流方向的判断1．楞次定律(1)内容：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化．(2)适用范围：一切电磁感应现象．2．右手定则(1)内容：如图，伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向．(2)适用情况：导线切割磁感线产生感应电流．1．感应电流的磁场总是与原磁场相反．(×)2．感应电流的磁场总是阻止引起感应电流的磁通量的变化．(×)3．楞次定律与右手定则都可以判断感应电流方向，二者没有什么区别．(×)1．用楞次定律判断(1)楞次定律中“阻碍”的含义：(2)应用楞次定律的思路：2．用右手定则判断该方法只适用于导体切割磁感线产生的感应电流，注意三个要点：(1)掌心——磁感线穿入；(2)拇指——指向导体运动的方向；(3)四指——指向感应电流的方向．例3(2020·江苏卷·3)如图所示，两匀强磁场的磁感应强度B1和B2大小相等、方向相反．金属圆环的直径与两磁场的边界重合．下列变化会在环中产生顺时针方向感应电流的是()A．同时增大B1减小B2B．同时减小B1增大B2C．同时以相同的变化率增大B1和B2D．同时以相同的变化率减小B1和B2答案 B解析若同时增大B1减小B2，则穿过环向里的磁通量增大，根据楞次定律，感应电流产生的磁场方向向外，由安培定则，环中产生的感应电流是逆时针方向，故选项A错误；同理可推出，选项B正确，C、D错误．例4(多选)如图所示，导体棒AB、CD可在水平光滑轨道上自由滑动，下列说法正确的是()A．将导体棒CD固定，当导体棒AB向左移动时，AB中感应电流的方向为A到BB．将导体棒CD固定，当AB向右移动时，AB中感应电流的方向为A到BC．将导体棒AB固定，当CD向左移动时，AB中感应电流的方向为A到BD．将导体棒AB固定，当CD向右移动时，AB中感应电流的方向为A到B答案AC解析由右手定则可判断，当AB向左运动时，AB中感应电流方向为A→B；当AB向右运动时，AB中感应电流方向为B→A，A正确，B错误；当CD向左运动时，CD中的感应电流方向为C→D，AB中的感应电流方向为A→B；当CD向右移动时，AB中感应电流方向为B→A，C正确，D错误．考点三楞次定律的推论内容例证磁体靠近线圈，B感与B原方向相反增反减同当I1增大时，环B中的感应电流方向与I1相反；当I1减小时，环B中的感应电流方向与I1相同来拒去留磁体靠近，是斥力磁体远离，是引力阻碍磁体与圆环相对运动增缩减扩(适用于单向磁场)P、Q是光滑固定导轨，a、b是可动金属棒，磁体下移(上移)，a、b靠近(远离)，使回路面积有缩小(扩大)的趋势增离减靠当开关S闭合时，左环向左摆动、右环向右摆动，远离通电线圈通过远离和靠近阻碍磁通量的变化说明以上情况“殊途同归”，实质上都是以不同的方式阻碍磁通量的变化例5(多选)(2023·青海海东市模拟)如图所示，水平长直导线PQ固定在离地足够高处，并通有向左的恒定电流，矩形导线框abcd在PQ的下方且与PQ处于同一竖直面内．现将线框abcd从图示实线位置由静止释放，运动过程中cd始终水平．不计空气阻力．在线框从实线位置运动到虚线位置的过程中，下列说法正确的是()A．线框做自由落体运动B．线框中感应电流的方向为abcdaC．线框所受安培力的合力方向竖直向下D．线框有扩张趋势答案BD解析线框下落过程中穿过其磁通量减小，根据楞次定律可知线框中会产生感应电流阻碍磁通量的变化，这种阻碍体现在线框将受到竖直向上的安培力作用，所以线框不是做自由落体运动，故A、C错误；由于线框中垂直纸面向外的磁通量减小，则根据楞次定律可以判断线框中感应电流的方向为abcda，故B正确；线框abcd为了“阻碍”Φ的减少，通过面积的扩张减缓Φ的减少，故D正确．例6(2020·全国卷Ⅲ·14)如图，水平放置的圆柱形光滑玻璃棒左边绕有一线圈，右边套有一金属圆环．圆环初始时静止．将图中开关S由断开状态拨至连接状态，电路接通的瞬间，可观察到()A．拨至M端或N端，圆环都向左运动B．拨至M端或N端，圆环都向右运动C．拨至M端时圆环向左运动，拨至N端时向右运动D．拨至M端时圆环向右运动，拨至N端时向左运动答案 B解析开关S由断开状态拨至连接状态，不论拨至M端还是N端，通过圆环的磁通量均增加，根据楞次定律(增离减靠)可知圆环会阻碍磁通量的增加，即向右运动，故选B.例7(多选)两圆环A、B置于同一水平面上，其中A为均匀带电绝缘环，B为导体环．当A 以如图所示的方向绕中心转动的角速度发生变化时，B中产生如图所示方向的感应电流，则()A．A可能带正电且转速减小B．A可能带正电且转速增大C．A可能带负电且转速减小D．A可能带负电且转速增大答案BC解析若A带正电，顺时针转动产生顺时针方向的电流，A内磁场方向垂直纸面向里，当转速增大时，穿过B的磁通量增加，B中产生感应电流，根据楞次定律(增反减同)可知B中产生逆时针方向的电流，A错误，B正确；若A带负电，顺时针转动产生逆时针方向的电流，A内磁场方向垂直纸面向外，当转速减小时，穿过B的磁通量减少，B中产生感应电流，根据楞次定律(增反减同)可知B中产生逆时针方向的电流，C正确，D错误．考点四“三定则、一定律”的应用“三个定则”“一个定律”的比较名称用途选用原则安培定则判断电流产生的磁场(方向)分布因电生磁左手定则判断通电导线、运动电荷所受磁场力的方向因电受力右手定则 判断导体切割磁感线产生的感应电流方向或电源正负极因动生电 楞次定律 判断因回路磁通量改变而产生的感应电流方向因磁通量变化生电例8 (多选)如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ 、MN ，PQ 、MN 均处在竖直向下的匀强磁场中，当PQ 在一外力的作用下运动时，MN 向右运动，则PQ 所做的运动可能是( )A ．向右加速运动B ．向左加速运动C ．向右减速运动D ．向左减速运动答案 BC解析 MN 向右运动，说明MN 受到向右的安培力，因为MN 处的磁场垂直纸面向里――――→左手定则MN 中的感应电流方向为M →N ――――→安培定则L 1中感应电流的磁场方向向上――――→楞次定律⎩⎪⎨⎪⎧L 2中磁场方向向上减弱L 2中磁场方向向下增强.若L 2中磁场方向向上减弱――――→安培定则PQ 中电流方向为Q →P 且减小――――→右手定则向右减速运动；若L 2中磁场方向向下增强――――→安培定则PQ 中电流方向为P →Q 且增大――――→右手定则向左加速运动，故选B 、C.课时精练1.如图所示，闭合线圈abcd 水平放置，其面积为S ，匝数为n ，线圈与磁感应强度为B 的匀强磁场的夹角θ＝45°.现将线圈以ab 边为轴沿顺时针方向转动90°，则在此过程中线圈磁通量的改变量大小为( )A ．0 B.2BS C.2nBS D ．nBS 答案 B2．(2022·北京卷·11)如图所示平面内，在通有图示方向电流I 的长直导线右侧，固定一矩形金属线框abcd ，ad 边与导线平行．调节电流I 使得空间各点的磁感应强度随时间均匀增加，则( )A ．线框中产生的感应电流方向为a →b →c →d →aB ．线框中产生的感应电流逐渐增大C ．线框ad 边所受的安培力大小恒定D ．线框整体受到的安培力方向水平向右 答案 D解析 根据安培定则可知，通电直导线右侧的磁场方向垂直于纸面向里，磁感应强度随时间均匀增加，根据楞次定律可知线框中产生的感应电流方向为a →d →c →b →a ，A 错误；线框中产生的感应电流为I ＝E R ＝n ΔΦR Δt ＝n S R ·ΔB Δt ，空间各点的磁感应强度随时间均匀增加，故线框中产生的感应电流不变，B 错误；线框ad 边感应电流保持不变，磁感应强度随时间均匀增加，根据安培力表达式F 安＝BIL ，故所受的安培力变大，C 错误；根据楞次定律的推论增离减靠可知，线框向右远离通电直导线，故线框整体受到的安培力方向水平向右，D 正确． 3.(2023·江苏南通市高三阶段检测)如图所示，一带正电粒子从直径上方掠过在水平面内的金属圆环表面，粒子与圆环不接触，该过程中( )A ．穿过金属环的磁通量一定不变B ．环中一定有感应电流C．金属环有扩张趋势D．粒子与金属环无相互作用答案 B解析带正电粒子从直径上方掠过金属圆环表面时，穿过金属圆环的净磁通量为垂直纸面向里，且净磁通量先增后减，环中产生感应电流，金属环先有收缩后有扩张趋势，故A、C错误，B正确．环中产生感应电流后周围会有磁场，且在环内磁场方向垂直于环所在的平面，正电荷从左往右运动时会受到洛伦兹力，所以粒子与金属环有相互作用，故D错误．4.如图所示，空间存在垂直纸面向里的磁场，磁场在竖直方向均匀分布，在水平方向非均匀分布，且关于竖直平面MN对称，绝缘轻线上端固定在M点，下端与一个粗细均匀的铜制圆环相连．现将圆环由P处无初速度释放，圆环第一次向右摆动最远能到达Q处(图中未画出)．已知圆环始终在同一竖直平面内摆动，则在圆环从P摆向Q的过程中，下列说法正确的是()A．位置P与Q可能在同一高度B．感应电流方向始终逆时针C．感应电流方向先逆时针后顺时针D．圆环整体所受安培力先做负功后做正功答案 C解析圆环从P摆向Q的过程中，由于磁场在竖直方向均匀分布，在水平方向非均匀分布，导致环中磁通量变化，从而产生感应电流，产生焦耳热，则在整个运动过程中环的机械能会减少，因此Q不可能与P在同一高度，故A错误；根据楞次定律，环在向下摆的过程中，穿过环垂直向里的磁通量在增加，当向上摆的过程中，穿过环垂直向里的磁通量在减少，则感应电流方向先逆时针后顺时针，故B错误，C正确；安培力一直阻碍圆环与磁场的相对运动，一直做负功，故D错误．5.如图所示，在条形磁体的外面套着一个闭合弹簧线圈，若把线圈四周向外拉，使线圈包围的面积变大，则线圈中感应电流的情况是()A．弹簧线圈中有感应电流，俯视电流方向为逆时针方向B．弹簧线圈中有感应电流，俯视电流方向为顺时针方向C．因线圈中磁通量不变，故无感应电流D．无法判断有无感应电流答案 A解析磁感线在条形磁体的内外形成闭合曲线，则磁体外部的磁感线总数等于内部的磁感线总数，且在线圈平面处磁体内外磁感线方向相反(磁体内向上、磁体外向下)，而磁体外部的磁感线分布在无穷大的空间，所以题图中线圈中磁体内部的磁感线多于外部的磁感线，则穿过线圈的总磁通量等于磁体内部的磁感线条数减去磁体外部、线圈内部的磁感线条数．当弹簧线圈包围的面积增大时，磁体内部的磁感线总数不变，而线圈内部、磁体外部反向的磁感线条数增多，则穿过线圈的总磁通量减小，将产生感应电流．由于磁体内部磁场方向向上，故线圈内部磁场方向向上且磁通量减小，由楞次定律可知，线圈内的感应电流为俯视逆时针方向，故选A.6.(2023·安徽省模拟)一长直铁芯上绕有线圈P，将一单匝线圈Q用一轻质绝缘丝线悬挂在P 的左端，线圈P的中轴线通过线圈Q的中心，且与线圈Q所在的平面垂直．将线圈P连接在如图所示的电路中，其中R为滑动变阻器，E为直流电源，S为开关．下列情况中，可观测到Q向左摆动的是()A．S闭合的瞬间B．S断开的瞬间C．在S闭合的情况下，将R的滑片向a端移动时D．在S闭合的情况下，保持电阻R的阻值不变答案 A7．(多选)(2022·广东卷·10)如图所示，水平地面(Oxy平面)下有一根平行于y轴且通有恒定电流I的长直导线．P、M和N为地面上的三点，P点位于导线正上方，MN平行于y轴，PN 平行于x轴．一闭合的圆形金属线圈，圆心在P点，可沿不同方向以相同的速率做匀速直线运动，运动过程中线圈平面始终与地面平行．下列说法正确的有()A．N点与M点的磁感应强度大小相等，方向相同B．线圈沿PN方向运动时，穿过线圈的磁通量不变C．线圈从P点开始竖直向上运动时，线圈中无感应电流D．线圈从P到M过程的感应电动势与从P到N过程的感应电动势相等答案AC解析依题意，M、N两点连线与长直导线平行，两点与长直导线的距离相等，根据右手螺旋定则可知，通电长直导线在M、N两点产生的磁感应强度大小相等、方向相同，故A正确；根据右手螺旋定则，线圈在P点时，穿进线圈中的磁感线与穿出线圈中的磁感线相等，磁通量为零，在向N点平移过程中，穿进线圈中的磁感线与穿出线圈中的磁感线不再相等，线圈中的磁通量会发生变化，故B错误；根据右手螺旋定则，线圈从P点竖直向上运动过程中，穿进线圈中的磁感线与穿出线圈中的磁感线始终相等，线圈的磁通量始终为零，没有发生变化，线圈无感应电流，故C正确；线圈从P点到M点与从P点到N点，线圈的磁通量变化量相同，依题意从P点到M点所用时间较从P点到N点的时间长，根据法拉第电磁感应定律，可知两次的感应电动势不相等，故D错误．8.如图所示，在有界匀强磁场中水平放置相互平行的金属导轨，导轨电阻不计，导轨上金属杆ab与导轨接触良好．磁感线垂直导轨平面向上(俯视图)，导轨与处于磁场外的大线圈M相接，欲使置于M内的小闭合线圈N产生顺时针方向的感应电流，下列做法可行的是()A．ab匀速向右运动B．ab加速向右运动C．ab不动而突然撤去磁场D．ab不动而突然增强磁场答案 C解析ab匀速向右运动，匀速向右切割磁感线，在M中产生顺时针的恒定感应电流，形成的磁场恒定，不会使N产生感应电流，A错误；当ab加速向右运动时，M中产生顺时针方向的感应电流且在增大，在M内形成垂直纸面向里的磁场且增大，由楞次定律可知，N中会产生逆时针的感应电流，B错误；ab不动而突然撤去磁场，使M中产生逆时针方向的感应电流，M中形成垂直纸面向外的磁场，导致穿过N的磁通量增大，由楞次定律可知，N中会产生顺时针方向的电流，C正确；同理可知，当ab不动而突然增强磁场时N中会产生逆时针方向的感应电流，D错误．9.如图所示，A为水平放置的胶木圆盘，在其侧面均匀分布着负电荷，在A的正上方用绝缘丝线悬挂一个金属圆环B，使B的环面水平且与胶木圆盘面平行，其轴线与胶木圆盘A的轴线OO′重合．现使胶木圆盘A由静止开始绕其轴线OO′按箭头所示方向加速转动，则()A．金属环B的面积有扩大的趋势，丝线受到的拉力增大B．金属环B的面积有缩小的趋势，丝线受到的拉力减小C．金属环B的面积有扩大的趋势，丝线受到的拉力减小D．金属环B的面积有缩小的趋势，丝线受到的拉力增大答案 B解析使胶木圆盘A由静止开始绕其轴线OO′按箭头所示方向加速转动，穿过金属环B的磁通量增大，根据楞次定律，金属环B的面积有缩小的趋势，且B有向上升高(远离)的趋势，丝线受到的拉力减小，故B项正确．10.如图，在竖直方向上的两个匀强磁场B1和B2中，各放入一个完全一样的水平金属圆盘a 和b，它们可绕竖直轴自由转动．用导线将a盘中心与b盘边缘相连，b盘中心与a盘边缘相连．从上向下看，当a盘顺时针转动时()A．b盘总是逆时针转动B．若B1、B2同向，b盘顺时针转动C．若B1、B2反向，b盘顺时针转动D．b盘总是顺时针转动答案 C解析若B1、B2都竖直向上，从上向下看，当a盘顺时针转动时，其半径切割磁感线，感应电流方向为a′→O→b′→O′→a′，b盘电流为b′→O′，根据左手定则，b盘受到安培力沿逆时针方向(俯视)转动；若B1、B2都竖直向下，从上向下看，当a盘顺时针转动时，其半径切割磁感线，感应电流方向为O→a′→O′→b′→O，b盘电流为O′→b′，根据左手定则，b盘受到安培力沿逆时针方向(俯视)转动；若B1向上，B2向下，从上向下看，当a 盘顺时针转动时，其半径切割磁感线，感应电流方向为a′→O→b′→O′→a′，b盘电流为b′→O′，根据左手定则，b盘受到安培力沿顺时针方向(俯视)转动；若B1向下，B2向上，从上向下看，当a盘顺时针转动时，其半径切割磁感线，感应电流方向为O→a′→O′→b′→O，b盘电流为O′→b′，根据左手定则，b盘受到安培力沿顺时针方向(俯视)转动，A、B、D错误，C正确．11.如图所示，AOC是光滑的金属轨道，AO沿竖直方向，OC沿水平方向，PQ是一根立在导轨上的金属直杆，直杆从图示位置由静止开始在重力作用下运动，运动过程中Q端始终在OC上，空间存在着垂直于纸面向外的匀强磁场，则在PQ杆滑动的过程中，下列判断正确的是()A．感应电流的方向始终是由P→QB．感应电流的方向始终是由Q→PC．PQ受磁场力的方向垂直杆向左D．PQ受磁场力的方向先垂直于杆向左下，后垂直于杆向右上答案 D解析在PQ杆滑动的过程中，△POQ的面积先增大后减小，穿过△POQ的磁通量先增大后减小，根据楞次定律可知：感应电流的方向先是由P到Q，后是由Q到P，故A、B错误；由左手定则判断得到：PQ受磁场力的方向先垂直于杆向左下，后垂直于杆向右上，故D正确，C错误．。
