高中沪科版高二(下)第十一章AB.电磁感应课后测试卷[答案解析]

2019—2019高二物理电磁感应测试题及答案高中物理课本共三册，其中第一，二册为必修，第三册为必修加选修。

以下是查字典物理网为大家整理的高二物理电磁感应测试题及答案，希望可以解决您所遇到的相关问题，加油，查字典物理网一直陪伴您。

一、单项选择题：(每题3分，共计18分)1、下列说法中正确的有：( )A、只要闭合电路内有磁通量，闭合电路中就有感应电流产生B、穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生C、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流和感应电动势D、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流，但有感应电动势2、根据楞次定律可知感应电流的磁场一定是：( )A、阻碍引起感应电流的磁通量;B、与引起感应电流的磁场反向;C、阻碍引起感应电流的磁通量的变化;D、与引起感应电流的磁场方向相同。

3、穿过一个单匝闭合线圈的磁通量始终为每秒均匀增加2Wb,则( )A.线圈中感应电动势每秒增加2VB.线圈中感应电动势每秒减少2VC.线圈中感应电动势始终为一个确定值，但由于线圈有电阻，电动势小于2VD.线圈中感应电动势始终为2V4、在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图1所示，当磁场的磁感应强度B随时间如图2变化时，图3中正确表示线圈中感应电动势E变化的是( )A. B. C. D.5、如图所示，竖直放置的螺线管与导线abcd构成回路，导线所在区域内有一垂直纸面向里的变化的匀强磁场，螺线管下方水平桌面上有一导体圆环，导线abcd所围区域内磁场的磁感强度按下列哪一图线所表示的方式随时间变化时，导体圆环将受到向上的磁场作用力6.粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行，现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移动过程中线框的一边a、b两点间电势差绝对值最大的是( )二、多项选择题：(每题4分，共计16分)7、如图所示，导线AB可在平行导轨MN上滑动，接触良好，轨道电阻不计电流计中有如图所示方向感应电流通过时，AB的运动情况是：( ) A、向右加速运动; B、向右减速运动;C、向右匀速运动;D、向左减速运动。

沪科版高二（下）第十一章B4.电磁感应定律应用课后练习 学校:___________姓名：___________班级：___________考号：___________一、填空题1．如图所示，光滑导轨间距0.5m l =，电阻1R =Ω，ab 为质量是1kg 的金属棒，金属棒电阻不计，垂直纸面的匀强磁场的磁感应强度0.2T B =，当棒ab 向右以恒定的速度10m /s v =运动时，流过棒ab 的电流大小为_____________，棒ab 受到的安培力的大小为______，棒ab 两端的电压为______.2．如图所示，正方形线框边长为a ，电阻为4R ，匀强磁场磁感应强度为B ，宽度为b ，线框以速度v 匀速通过磁场区域.（1）若b a >，当线框第一根边进入磁场中时E =______，I =______，为维持其匀速运动所需外力F =______，外力的功率P =_______；当第二根边也进入磁场后线圈中感应电流I '=______，把线框拉过磁场过程中外力做的功W =_______，把线框拉进磁场过程中，通过导体横截面的电荷量q =_______，线框产生的热量为Q =_________. （2）若a b >，把线框拉过磁场过程中，外力做功W '=_______.3．如图所示，金属棒ab 长为0.5m l =，电阻为0.05r =Ω，以4m /s v =的速度向右匀速运动，金属框架左端连有一个阻值为0.15R =Ω的电阻，框架本身电阻不计，匀强磁场的磁感应强度0.4T B =，则棒ab 上感应电动势的大小为________V ，方向是_____________；棒ab 两端的电压ab U =______V ，金属棒向右滑行1.6m 的过程中，电阻R 上产生的热量为_____________J.4．如图所示，水平放置的U 形金属框架，框架上放置一质量为m 、电阻为R 的金属杆，它可以在框架上无摩擦地滑动，框架两边相距l ，匀强磁场的磁感应强度为B ，方向竖直向下.当杆ab 受到水平向右恒力F 后开始向右滑动，则杆ab 从静止开始向右滑动，启动时的加速度大小a =______，杆ab 可以达到的最大速度max v =_______，杆ab 达到最大速度max v 时电路中每秒放出的热量Q =__________.5．如图所示，导轨竖直、光滑且足够长，上端接一电阻5R =Ω，磁场方向为垂直纸平面向里，磁感应强度0.5T B =，导轨宽度0.2m l =，导体棒ab 紧贴导轨下滑，导体棒ab 的电阻1r =Ω，已知棒ab 匀速下滑时R 中消耗电功率为0.05W ，则棒ab 匀速运动的速度大小为_______m /s .6．如图所示，质量为m 、电阻为R 、边长为l 的正方形闭合单匝导线框，从距离有水平边界的匀强磁场上方某一高度h 处由静止开始自由下落，磁感应强度为B ，线框下落过程中其底边始终保持水平，线框平面保持与磁场方向垂直.为使该线框在进入磁场过程中做匀速运动，则它开始下落的高度h =______.在线框全部进入磁场的过程中，通过导线截面的电荷量q =________.7．如图所示，正方形金属框边长1m l =、电阻3R =Ω、质量1kg m =，从距有界匀强磁场边界高 4.5m h =处自由下落.已知0.5T B =，线框下落到恰有一半进入磁场的过程中，线框克服磁场力做功32J ，则此时线框中的感应电流的大小为_________A ，加速度的大小为_________2m /s .（g 取10N /kg ）8．如图所示，导电导轨水平、光滑且足够长，左端接一电阻10R =Ω，导体棒ab 搁在导轨上，电阻2r =Ω，磁场垂直于导轨平面，导体棒受水平拉力0.02N F =作用而匀速运动，电路中电流为0.2A ，导轨宽度1m l =，则导体棒运动速度大小为_______m /s ，磁感应强度B 的大小为______T ，ab 棒两端的电压为_______V .9．如图所示，竖直平行导轨间距20cm l =，导轨顶端接有一开关S.导体棒ab 与导轨接触良好且无摩擦，导体棒ab 的电阻0.4R =Ω，质量10g m =，导轨的电阻不计，整个装置处在与轨道平面垂直的匀强磁场中，磁感应强度1T B =.当导体棒由静止释放0.8s 后，突然闭合开关，不计空气阻力，设导轨足够长，则ab 棒的最大速度为_______，最终速度为__________.10．如图所示，金属导轨相距l ，与水平面成θ角放置，下端接一电阻R ，金属棒ab 质量为m ，放在两导轨上与两导轨垂直，用恒力F 沿斜面向上拉金属棒ab ，则金属棒的最大速率为max v =_______，速率最大时，金属棒产生的电功率P =__________.（导轨光滑，且足够长，磁感应强度B 垂直于斜面）11．如图所示，边长为a 的正方形导线框，电阻为R ，自由下落，当下边进入水平方向的匀强磁场时恰匀速运动，导线框质量为m ，磁感应强度为B ，则进入磁场时速度大小为______，线框开始下落时下边离磁场区上边界高度为______，整个线框都进入磁场后将做_______运动，线框从下边进入磁场起到上边进入磁场止，线框中产生的热量为________.12．如图所示，一个质量16g m =、长0.5m d =、宽0.1m l =、电阻0.1R =Ω的矩形线框从高处自由落下，经过5m 高度，下边开始进入一个跟线框平面垂直的匀强磁场.已知磁场区域的高度 1.55m h =，线框进入磁场时恰好匀速下落，则磁场的磁感应强度为_______，线框下边将要出磁场时的速率为________.二、单选题13．如图所示，一圆线圈放在匀强磁场中，0t =时，磁感线垂直纸面向里，B 随时间变化如图所示，则在0~2s 内感应电流大小和方向（ ）.A ．逐渐减小，逆时针B ．逐渐增大，顺时针C．大小不变，顺时针D．大小不变，先顺时针后逆时针14．铁路上使用一种电磁装置向控制中心传输信号以确定火车的位置，能产生匀强磁场的磁铁被安装在火车首节车厢下面，如图所示（俯视图），当它经过安放在两铁轨间的线圈时便会产生一电信号，被控制中心接收.若火车通过线圈时，控制中心接收到的线圈两端的电压信号u随时间t变化情况如图所示，则说明火车在做（）A．匀速直线运动B．匀加速直线运动C．匀减速直线运动D．加速度逐渐增大的变加速直线运动15．如下图所示，一个由导体制成的矩形线圈,以恒定速度v运动，从无场区域进入匀强磁场区域，然后出来．若取逆时针方向为电流的正方向，那么在图中所示的图像中，能正确反映出回路中感应电流随时间变化的是图()．A．B．C．D．16．两圆环A、B置于同一水平面上，其中A为均匀带电绝缘环，B为导体环.当A以如图所示的方向绕中心转动的角速度发生变化时，B中产生如图所示方向的感应电流，则（）.A．A可能带正电且转速减小B．A可能带正电且转速恒定C．A可能带负电且转速减小D．A可能带负电且转速增大17．如图所示，A是一边长为L的正方形线框，电阻为R，使线框以恒定的速度v沿x 轴运动，并穿过图中所示的匀强磁场B区域.磁场宽度为3L,0时刻线框右边距磁场左边边界距离为L，若以x轴正方向作为力的正方向，线框在图示位置的时刻作为时间的零点，则图中磁场对线框的作用力F随时间t的变化图像在图中正确的是（）.A．B．C．D ．18．如图所示，平行金属导轨MN 竖直放置于绝缘水平地板上，金属杆PQ 可以紧贴导轨无摩擦滑动，导轨间除固定电阻R 以外，其他部分电阻不计，匀强磁场B 垂直穿过导轨平面.以下有两种情况：第一次，先闭合开关S ，然后从图中位置由静止释放PQ ，经一段时间后PQ 匀速到达地面；第二次，先从同一高度由静止释放PQ ，当PQ 下滑一段距离后突然闭合开关S ，最终PQ 也匀速到达了地面.设上述两种情况PQ 由于切割磁感线产生的电能（都转化为热能）分别为1W 、2W ，则可以判定（ ）.A ．12W W >B ．12W W =C ．12W W <D ．以上结论都是错误的三、多选题 19．如图所示，通有恒定电流的螺线管竖直放置，铜环R 沿螺线管的轴线加速下落.在下落过程中，环面始终保持水平.铜环先后经过轴线上a 、b 、c 位置时的加速度分别为1a 、2a 、3a .位置b 处于螺线管的中心，位置a 、c 与位置b 等距离.则（ ）.A ．12a a g <=B ．31a a g <<C ．132a a a =<D ．312a a a <<20．两根光滑的金属导轨，平行放置在倾角为θ的斜面上，导轨的下端接有电阻R ，导轨自身的电阻可忽略不计.斜面处在一匀强磁场中，磁场方向垂直斜面向上.质量为m 、电阻可不计的金属棒ab ，在沿着斜面与棒垂直的恒力F 作用下沿导轨匀速上滑，且上升h 高度，如图所示在这过程中（ ）.A ．作用于金属棒上的各力的合力所做的功等于零B ．作用于金属棒上的各力的合力所做的功等于mgh 与回路中电流所做的功之和C ．恒力F 与安培力的合力所做的功等于零D ．恒力F 与重力的合力所做的功等于回路中电流所做的功21．如图所示，平行金属导轨与水平面成θ角，导轨与固定电阻R 1和R 2相连，匀强磁场垂直穿过导轨平面.有一导体棒ab ，质量为m ，导体棒的电阻R 与固定电阻R 1和R 2的阻值均相等，与导轨之间的动摩擦因数为μ，导体棒ab 沿导轨向上滑动，当上滑的速度为v 时，受到安培力的大小为F .此时（ ）.A ．导体棒消耗的热功率为3Fv B ．电阻R 1消耗的热功率为3FvC ．整个装置因摩擦而消耗的热功率为cos mgv μθD ．整个装置消耗的机械功率为(cos )F mg v μθ+四、解答题22．如图所示，区域1、3为两匀强磁场，区域1的磁场方向垂直纸面向里，区域3的磁场方向垂直纸面向外，磁感应强度均为B ，两区域中间有宽s 的无磁场区域，有一边长为()l l s >、电阻为R 的正方形金属框abcd 置于区域1，ab 边与磁场边界平行，现拉着金属框以速度v 向右匀速移动.（1）分别求出当ab 边刚进入中央无磁场区域2，和刚进入磁场区域3时，通过ab 边的电流大小和方向.（2）把金属框从区域1完全拉进区域3过程中拉力所做的功.23．如图所示，在竖直平行光滑导电导轨上端接一阻值为R 的电阻，导轨间距为l ，电阻不计，导轨上套有一根金属棒ab ，其电阻为2R ，质量为m ，空间有匀强磁场，方向垂直纸面向里，磁感应强度为B ，求：（1）ab 棒下落的最大速度.（2）此时ab 两端的电压.（3）此时电阻R 上消耗的电功率.24．如图所示，宽10.2m l =、长20.4m l =的矩形闭合线框abcd ，电阻为4R =Ω，线框以速度10m /s v =垂直于磁场方向匀速通过匀强磁场区域，匀强磁场宽0.2m ，磁B=，问：感应强度1T（1）bc边进入磁场后，它所受到的磁场力多大？（2）整个过程中线框产生的热量是多少？25．如图所示，将阻值为12Ω的大圆环放在磁感应强度v=的速度匀速向右运动，0.5TB=的匀强磁场中，另一导体棒搁在圆环上，并以2m/s处时，导体棒在圆环里面的部分的电阻恰为2Ω，求：（1）此时流过导体棒的电流大小.（2）此时导体棒与圆环两接触点间的电压.参考答案1．2A 0.2N 1V 【解析】 【详解】[1]ab 棒匀速切割磁感线产生的动生电动势为：00.20.510V 1V E Blv ==⨯⨯=ab 棒作为等效电源，不计内阻，则外电路为两电阻R 并联，有：=0.52RR =Ω总 由闭合电路的欧姆定律可得干路电流：=2A EI R =总[2]ab 棒因通电而在匀强磁场中受到安培力，其大小为=0.220.5N 0.2N F BIl =⨯⨯=安[3]棒ab 两端的电压为路端电压，但内阻不计，则大小等于电动势1V ab U E ==2．Bav 4Bav R 224B a v R 2224B a v R 0 232B a v R 24Ba R234B a v R222B a vbR【详解】(1)[1]正方形线框进入磁场的过程，等效为右边切割磁感线产生动生电动势，其切割磁感线的有效长度为a ，则电动势大小为：E Bav =[2]由闭合电路的欧姆定律有：44E Bav I R R== [3]为维持其匀速运动所需外力大小等于右边在磁场中所受安培力22=44Bav B a vF F BIa B a R R===安[4]外力的功率为：P Fv =因线框匀速运动，有F F =安，则222=4B a v P Fv F v R==安 [5]当第二根边也进入磁场后, 因b a >，则线框全部处于磁场中，磁通量不变，则不会产生感应电流，0I '=[6]把线框匀速拉过磁场过程分为进磁场和出磁场两个过程，位移都为a ，则所做的功为：22232242B a v B a vW F a a R R=⋅=⋅=[7]把线框匀速拉进磁场过程中，由：q I t =⋅∆4EI R=E t∆Φ=∆ 2Ba ∆Φ=联立可得：24Ba q R= [8]线框匀速拉进磁场过程，线框产生的电流为恒定电流，则24Q I R t =⋅⋅而a t v=，4Bav I R =则可得：234B a Q vR=(2)[9]若a b >，把线框匀速拉过磁场过程,进出磁场的位移为b +b =2b则外力做的功为：22222242B a v B a bvW F b b R R=⋅=⋅=3．0.8 从b 到a 0.6 0.96 【详解】[1]ab 棒匀速切割磁感线产生的动生电动势为：0.40.54V 0.8V E Blv ==⨯⨯=[2]电流的方向由右手定则可知，b 点为等效电源的负极，a 点为等效电源的正极，则电流方向从b 到a .[3]ab 棒作为等效电源，内阻0.05r =Ω，与外电路电阻R 串联，有：=0.2R R r =+Ω总由闭合电路的欧姆定律可得干路电流：=4A EI R =总棒ab 两端的电压为路端电压0.6V ab U IR ==[4]金属棒向右匀速滑行1.6m 的过程，时间为：0.4m xt v== 则电阻R 上产生的热量为2240.150.4J 0.96J Q I Rt ==⨯⨯=4．F m 22FR B l 222F RB l【详解】[1]杆ab 受到水平向右恒力F 后开始向右滑动,启动的瞬间速度为零，则没有感应电流，杆也不受安培力，由牛顿第二定律：F ma =解得启动时的加速度大小：Fa m=[2]杆向右运动后受逐渐增大的安培力而做加速度逐渐减小的变加速直线运动，当a =0时杆的速度达到最大，则有：F F BIl ==安maxBlv I R =联立可得：max 22FRv B l =[3]根据热量的定义式：2max Q I Rt =其中1s t =，maxmax Blv I R=，联立可得： 222F R Q B l=5．6 【详解】[1]电阻R 的电功率为：20.05P I R ==可得：0.1A I =棒下滑切割磁感线产生动生电动势，闭合电路产生感应电流，由闭合电路的欧姆定律：BlvI R r=+ 联立可得：()6m/s I R r v Bl+== 6．22442m gR B l 2Bl R【详解】[1]当线框进入磁场匀速运动，有：22B l vmg BIL R== 则：22mgRv B l =进入磁场前做自由落体运动，有：22v gh =可得：2242422m gR l v h B g ==[2]进入磁场的过程通过线框截面的电量为：2E Bl q I t t R R Rφ∆=⋅∆=⋅∆==7．1 9.5 【详解】[1]线框在磁场外做自由落体运动，设进磁场时的速度为v 1，有：212v gh =可得：1v ==线框的下边进磁场时切割磁感线，产生感应电流，线框通电受安培阻力，设线框下落到恰有一半进入磁场时的速度为2v ，由动能定理：222111=222l mg W mv mv ⋅--安其中=32J W 安，联立可得：26m/s v =此时下边切割磁感线产生的电流为：20.516A 1A 3Blv I R ⨯⨯=== [2]对线框由牛顿第二定律可得：mg BIl ma -=解得：29.5m/s a =8．24 0.1 2 【详解】[1][2]棒匀速向右切割磁感线，受外力和安培阻力平衡，有：F BIl =可得：0.02T 0.1T 0.21F B Il ===⨯ 由闭合电路的欧姆定律可得：BlvI R r=+ 联立可得匀速的速度()24m/s I R r v Bl+== [3]ab 棒为闭合电路的等效电源，两端的电压为路端电压：0.210V 2V U IR ==⨯=9．8m /s 1m /s 【详解】[1]在0.8s 时，金属棒自由落体的速度v =gt =8m/s电动势为E =BLv =1.6V电流为：4A EI R== 而静止释放0.8s 时：F =BIL =0.8N重力G =mg =0.1N此时安培力F 大于重力G ，则闭合开关后导体棒做减速运动，故导体棒的最大速度v m =8m/s [2]最终当导体棒的重力和安培力平衡时，导体棒保持恒定速度做匀速直线运动．即：22g B Rm L v=代入数据解得：v =1m/s10．22(sin )F mg R B l θ- 222(sin )F mg R B lθ- 【详解】[1]棒受恒力而向上加速切割磁感线发电，受安培阻力而做加速度逐渐减小的变加速直线运动，当加速度为零时，速度达到最大，由牛顿第二定律有：sin =0F mg F θ--安通电的安培力为：=F BIl 安通电电流为：mBlv I R=联立可得：22(sin )m F mg Rv B l θ-=[2]金属棒无内阻，则其电功率为电路的总功率即热功率，有：2222(sin )F mg P I R RB lθ=-= 11．22mgRB a222442m g R B a g 加速度为g 的匀加速运动 mga 【详解】[1]由于线框进入磁场时恰好匀速运动，重力和安培力平衡，则有：mg =F 安而通电安培力为：F BIa =安感应电流为：BIaI R=联立可得匀速的速度为：22mgRv B a =[2]线框进入磁场前做自由落体运动，设开始下落时下边离磁场区上边界高度为h ，由动能定理：2102mgh mv =-联立可得：222442m g R h B a g= [3]整个线框都进入磁场后穿过线框的磁通量恒定不变，则不会产生感应电流，即不会受安培阻力，线框只受重力，加速度为mga g m== 线框做加速度为g 的匀加速直线运动[4]线框从下边进入磁场起到上边进入磁场止一直做匀速直线运动，由功能关系可知F =0G W W +安而安培力所负功把机械能转化为电能，=F W Q -安G W mga =综合可得：Q mga =12．0.4T 11m/s 【详解】[1]线框下边刚进入磁场时的速度为1v ，由动能定理：211102mgh mv =- 可得：110m/s v ===线框所受的安培力大小为：22111BLv B L v F BI L B L R R===由于线框进入磁场时恰好匀速运动，重力和安培力平衡，则有：mg =F则得，磁场的磁感应强度为：0.4T B === [2]线框完全在磁场中下落的高度：h 2=h -d =1.05m线框下边将要出磁场时的速率为2v ，由动能定理：222211122mgh mv mv =- 解得：211m/s v ==13．C 【详解】第1s 内，磁场的方向垂直于纸面向内，且均匀减小，所以产生恒定的电流，根据楞次定律，感应电流的方向为顺时针方向；第2s 内，磁场的方向垂直于纸面向外，且均匀增加，所以产生恒定的电流，根据楞次定律，感应电流的方向为顺时针方向。

沪科版高二（下）第十一章A.电磁感应电磁波单元测试（一）注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上第I卷（选择题）一、选择题（题型注释））．A.穿过电路的磁通量有变化时，电路中就会产生感应电流B.感应电流的磁场方向总是跟原磁场方向相反C.感应电动势的大小与直导线运动的速度成正比D.感应电动势的大小与直导线垂直切割磁感线的速度成正比2.下列说法中正确的是（）．A.闭合电路在磁场中做切割磁感线运动，电路中必有感应电流B.闭合电路中的磁通量增加时，电路中的感应电流不一定增加C.感应电流的磁场方向总是和引发感应电流的磁场方向相反D.闭合电路中产生感应电流的条件是闭合电路内的磁感应强度发生变化3.如图所示，小金属环和大金属环重叠在同一平面内，两环相互绝缘，小环有一半面积在大环内．当大环接通电源的瞬间，小环中感应电流的情况是( )A. 无感应电流B. 有顺时针方向的感应电流C. 有逆时针方向的感应电流D. 无法确定4.如图所示，矩形线圈从有界匀强磁场中匀速拉出，一次速度为v，另一次速度为2v，那么在这两个过程中（）A.线圈中感应电流之比为1:2B.线圈中产生的热量之比为1:4C.沿运动方向加在线圈上的外力之比为2:1D.沿运动方向作用在线圈上的外力的功率之比为1:25.如图所示，两根光滑平行足够长的导电导轨竖直放置，处于水平方向垂直纸面向里的匀强磁场中金属棒ab 跨接在两导轨之间，其阻值为R 。

在开关S 断开时让ab 棒自由下落，ab 棒在下落过程中始终保持与导轨垂直并与导轨接触良好。

设导轨足够长，电阻不计，开关S 闭合开始计时，ab 棒下滑速度v 随时间t 变化的图像不可能是图中（ ）A. B. C. D. 6.如图所示，水平放置的光滑长导轨MM '和NN '间接有电阻R ，导轨左右两区域分别处于不同方向的匀强磁场中，方向如图所示．设左右区域磁场的磁感应强度为1B 和2B ，虚线为两区域的分界线，一根金属棒ab 放在导轨上并与其正交，棒和导轨电阻不计，金属棒在水平向右的恒力F 作用下，经过左、右两区域，已知棒在左边区域中恰好可做速度为v 的匀速直线运动，则棒进入右边区域中时，下列说法正确的是（ ）．A.若21B B =时，棒仍能做匀速运动B.若21B B =时，由于安培力方向改变，棒不再做匀速运动C.若21B B <时，棒将先做加速运动然后以小于v 的速度做匀速运动D.若21B B >时，恒力F 对棒做功的功率将先变大后不变7.如图所示，固定在水平桌面上的光滑金属框架cdeg 处于方向竖直向下的匀强磁场中（俯视图），金属杆ab 与金属框架接触良好。

沪科版高二（下）第十一章A.电磁感应现象课后练习学校:___________姓名：___________班级：___________考号：___________一、填空题1．英国科学家________经过十年坚持不懈的研究，发现了当穿过_________的________发生变化时，闭合回路中就有感应电流产生这种现象被称为___________.2．如图所示，线abcd自由下落进入匀强磁场，当cd边进入磁场时，线圈中______感应电流；当整个线圈在磁场中运动时，线圈中______感应电流.（均选填“有”或“无”）3．如图所示，一条形磁铁分别插入线圈A和线圈B时，线圈中能产生感应电流的是线圈____（选填“A”“B”或“A、B”）；当条形磁铁插入线圈A中不动时，线圈中_____（选填“有”或“无”）感应电流产生.4．如图所示，一闭合金属环从上而下通过通电的长直螺线管，b为螺线管的中心处，金属环通过a、b、c处时，能产生感应电流的是______处.5．无限长直导线与矩形线框绝缘共面对称放置，当直导线中通以如图所示方向的恒定电流I时，线框中_____感应电流；当电流逐渐增大时，线框中_______感应电流；当电流逐渐减小时，线框中______感应电流.（均选填“有”或“无”）6．如图所示，在将金属线框从匀强磁场中拉出的过程中，穿过闭合回路的磁通量______（选填“变大”“变小”或“不变”），闭合回路中______（选填“有”或“无”）感应电流.7．如图所示，导线a所在处无磁场仅在虚线框内存在匀强磁场，其磁感应强度逐渐增大，则导线框a中______（选填“有”或“无”）感应电流产生.8．如图所示，一有限范围的匀强磁场，宽度为d.一个边长为l的正方形导线框以速度v 匀速通过磁场区.（1）若d l>，则在线框中不产生感应电流的时间等于（______）.A．dvB．lvC．d lv-D．2d lv-（2）若d l<，则在线框中不产生感应电流的时间等于（______）.A．dvB．lvC．l dv-D．2l dv-9．如图所示，一水平放置的矩形线圈在条形磁铁S极附近下落，在下落过程中，线圈平面保持水平，位置1和3都靠近位置2，则线圈从位置1到位置2的过程中，线圈内______感应电流产生；线圈从位置2到位置3的过程中，线圈内_______感应电流产生.（均选填“有”或“无”）10．如图所示，竖直放置的长直导线中通以恒定电流，矩形金属线框abcd跟导线在同一平面内，当线框以直导线为轴转动时，线框中______（选填“能”或“不能”）产生感应电流.11．如图所示，滑动变阻器滑片P向下滑动时，线圈abcd中______（选填“有”或“无”）感应电流产生.12．如图所示，圆形线圈P的正上方悬挂一相同的线圈Q,P和Q共轴，Q中通有变化的电流，电流随时间变化的规律如图所示，则在______和______时间内，线圈P中有感应电流.二、单选题13．如图所示，有一正方形闭合线圈，在足够大的匀强磁场中运动。

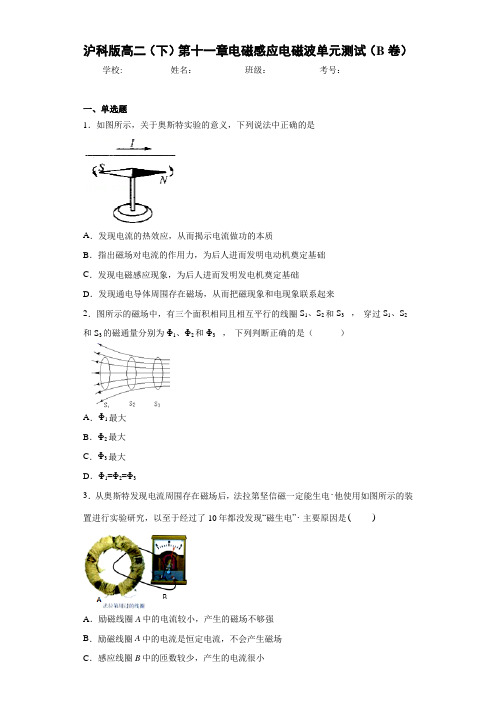

沪科版高二（下）第十一章电磁感应电磁波单元测试（B卷）学校:___________姓名：___________班级：___________考号：___________一、单选题1．如图所示，关于奥斯特实验的意义，下列说法中正确的是A．发现电流的热效应，从而揭示电流做功的本质B．指出磁场对电流的作用力，为后人进而发明电动机奠定基础C．发现电磁感应现象，为后人进而发明发电机奠定基础D．发现通电导体周围存在磁场，从而把磁现象和电现象联系起来2．图所示的磁场中，有三个面积相同且相互平行的线圈S1、S2和S3，穿过S1、S2和S3的磁通量分别为Φ1、Φ2和Φ3，下列判断正确的是（）A．Φ1最大B．Φ2最大C．Φ3最大D．Φ1=Φ2=Φ33．从奥斯特发现电流周围存在磁场后，法拉第坚信磁一定能生电.他使用如图所示的装.主要原因是()置进行实验研究，以至于经过了10年都没发现“磁生电”A．励磁线圈A中的电流较小，产生的磁场不够强B．励磁线圈A中的电流是恒定电流，不会产生磁场C．感应线圈B中的匝数较少，产生的电流很小D．励磁线圈A中的电流是恒定电流，产生稳恒磁场4．科学家探索自然界的奥秘，要付出艰辛的努力．19世纪，英国科学家法拉第经过10年坚持不懈的努力，发现了电磁感应现象．下图中可用于研究电磁感应现象的实验是（）A．B．C．D．5．一线圈在匀强磁场中匀速转动，在如图所示的位置时( )A．穿过线圈的磁通量最大，磁通量的变化率最小B．穿过线圈的磁通量最大，磁通量的变化率最大C．穿过线圈的磁通量最小，磁通量的变化率最大D．穿过线圈的磁通量最小，磁通量的变化率最小6．下列关于电磁波的说法正确的是A．麦克斯韦首先从理论上预言了电磁波，并用实验证实了电磁波的存在B．电磁波能发生衍射现象、多普勒效应，但不能发生偏振现象C．X射线是一种波长比紫外线短的电磁波，医学上可检查人体内病变和骨骼情况D．高速运动的电磁波源发出的电磁波，传播速度可以大于真空中的光速7．我们身处信息时代越来越离不开电磁波，以下说法中正确的是（）A．变化的电场和变化的磁场交替产生电磁波B．电磁波既可以是横波也可以使纵波C．在外太空的真空环境下电磁波无法传播D．电磁波在不同介质中传播时的速度大小不变8．下列关于电磁场与电磁波的说法中正确的是（）A．电磁波与机械波一样不能在真空中传播B．电磁波的发射条件中要振荡频率足够高C．电磁波谱中红外线的主要特性是它的热效应D．麦克斯韦认为变化的磁场一定产生变化的电场9．下列几种电磁波：①验钞机发出的紫外线；②电视机的遥控器发出的红外线；③微波炉磁控管产生的微波；④放射性元素衰变产生的 射线。

沪科新版高二物理下册练习：电磁感应定律一．选择题（共7小题）1．如图所示，两根等高光滑的圆弧导轨，导轨电阻不计。

在导轨顶端右侧连有一阻值为R的电阻，整个装置处在竖直向上的匀强磁场中。

现有一根长度稍大于导轨间距的金属棒从导轨最低位置cd开始，在外力作用下以初速度v0沿轨道做匀速圆周运动，由cd运动至最高位置ab，则该过程中，下列说法正确的是（）A．通过R的电流方向由里向外B．通过R的电流大小保持不变C．金属棒所受安培力一直减小D．外力做的功等于整个回路产生的焦耳热2．近场通信（NFC）器件依据电磁感应原理进行通信，其内部装有类似于压扁的线圈作为天线。

如图所示，这种线圈从内到外逐渐扩大，构成正方形。

在这个正方形NFC线圈中，共有3圈，它们的边长分别为a、b、c（a＞b＞c），需要注意的是，图中线圈接入内部芯片时与芯片内部线圈绝缘，从而能够正确地连接到内置芯片。

若匀强磁场垂直穿过该线圈时，磁感应强度随时间变化规律为B＝kt+B0（k为常数）。

则整个线圈产生的感应电动势最接近（）A．3a2k B．（a2+b2+c2）kC．3（a2+b2+c2）k D．（a+b+c）2k3．如图所示，水平的平行虚线间距为d，中间有沿水平方向的匀强磁场。

一个阻值为R的正方形金属线圈边长l＜d，线圈质量为m，线圈在磁场上方某一高度处由静止释放，保持线圈平面与磁场方向垂直，其下边缘刚进入磁场和刚穿出磁场时的速度相等，不计空气阻力，重力加速度为g，则（）A．线圈进，出磁场过程中感应电流均沿逆时针方向B．线圈下边缘刚进入磁场时的加速度最小C．线圈在进入磁场和穿出磁场过程中产生的焦耳热之和为mg（d+l）D．线圈在进入磁场和穿出磁场过程中产生的焦耳热之和为2mgd4．无限长的载流直导线附近放置一矩形闭合线圈，开始时线圈与导线在同一平面内，且线圈中两条边与导线平行，当线圈以相同速率做如图所示的三种不同方向的平动时，线圈中的感应电流（）A．情况乙和情况丙相同B．以情况甲中为最大C．以情况乙中为最大D．以情况丙中为最大5．如图所示，竖直光滑墙壁左侧区域有垂直于纸面向里的匀强磁场，磁感应强度大小为B，磁场外边界与竖直方向的夹角为θ＝45°，在外边界与竖直墙壁交点处上方h高度由静止释放一个边长为L、质量为m、电阻为R的正方形导电线框，经过时间t，导电线框运动到虚线位置且加速度恰好为零，重力加速度为g，不计空气阻力，在此过程中（）A．导电线框的加速度一直在减小B．导电线框中产生的热量为C．速度最大时导电线框对墙壁的压力大小为2mgD．导电线框所受安培力的冲量大小为6．如图甲所示，螺线管匝数n＝1000，横截面积S＝0.02m2，电阻r＝1Ω，螺线管外接一个阻值R＝4Ω的电阻，一方向平行于螺线管轴线向左的磁场穿过螺线管，磁感应强度随时间变化的规律如图乙所示，规定电流方向从a经R流向b为电流正方向，则0～6s时间内流过电阻R的电流I随时间t的变化图像为（）A．B．C．D．7．如图所示，矩形区域内存在垂直于纸面向里的匀强磁场，磁感应强度大小为B，磁场宽度为2L。

一、单选题沪科版 高二（下）第十一章 AB.电磁感应 课后测试卷1. 一个环形线圈放在磁场中，如图a 所示，以磁感线垂直于线圈平面向外的方向为正方向，若磁感强度B 随时间t 的变化的关系如图b.那么在第2秒内线圈中的感应电流的大小和方向是（ ）A ．大小恒定，顺时针方向B ．逐渐减小，顺时针方向C ．大小恒定，逆时针方向D ．逐渐增加，逆时针方向2. 如图所示，线圈两端与电阻相连构成闭合电路，在线圈上方有一竖直放置的条形磁铁的S 极朝下，在将磁铁的S 极插入线圈的过程中()引D ．通过电阻的感应电流的方向由b 到a ，线圈与磁铁相互吸斥C ．通过电阻的感应电流的方向由a 到b ，线圈与磁铁相互排引B ．通过电阻的感应电流的方向由a 到b ，线圈与磁铁相互吸斥A ．通过电阻的感应电流的方向由b 到a ，线圈与磁铁相互排3. 水平放置的金属框架cdef处于如图所示的匀强磁场中，金属棒ab处于粗糙的框架上且接触良）好，从某时刻开始，磁感应强度均匀增大，金属棒ab始终保持静止，则（）A．ab中电流增大，ab棒所受摩擦力增大B．ab中电流不变，ab棒所受摩擦力增大C．ab中电流不变，ab棒所受摩擦力不变D．ab中电流增大，ab棒所受摩擦力不变4. 电阻R、电容C与一线圈连成闭合回路，条形磁铁静止于线圈的正上方，N极朝下，如图所示．现使磁铁开始自由下落，在N极接近线圈上端的过程中，流过R的电流方向和电容器极板的带电情况是A．从a到b，上极板带正电B．从a到b，下极板带正电C．从b到a，上极板带正电D．从b到a，下极板带正电5. 如图所示，一宽40cm的匀强磁场区域，磁场方向垂直纸面向里，一边长为20cm的正方形线框位于纸面内，以垂直于磁场边界的恒定速度v=20 cm/s通过磁场区域。

在运动过程中，线框有一边始终与磁场边界平行，取它刚进入磁场的时刻t=0，在下列图线中，正确反映电流强度随时间变化规律的是（）A．B．C．D．6. 现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及开关按如右图所示连接．下列说法中正确的是( )A．开关闭合后，线圈A插入或拔出都会引起电流计指针偏转B．线圈A插入线圈B中后，开关闭合或断开瞬间电流计指针均不会偏转C．开关闭合后，滑动变阻器的滑片P匀速滑动，会使电流计指针静止在中央零刻度D．开关闭合后，只有滑动变阻器的滑片P加速滑动，电流计指针才能偏转7. 1831年10月28日，法拉第在一次会议上展示了他发明的圆盘发电机（图甲）它是利用电磁感应的原理制成的，是人类历史上第一台发电机。

高二物理电磁感应试题答案及解析1.如下图所示，ab是水平面上一个圆的直径，在过ab的竖直平面内有一根通电导线ef，已知ef平行于ab，当ef竖直向上平移时，电流产生的磁场穿过圆面积的磁通量将()A．逐渐增大B．始终为零C．逐渐减小D．不为零，但保持不变【答案】B【解析】由右手螺旋定则可知，通电直导线周围的磁场是同心圆，在圆面中磁感线从这半边进去，从另半边出来。

穿过线圈的磁通量一直为零，故B正确，A、C、D错误。

故选B。

2.关于感应电动势和感应电流，下列说法中正确的是（）A．只有当电路闭合, 且穿过电路的磁通量发生变化时，电路中才有感应电动势B．只有当电路闭合，且穿过电路的磁通量发生变化时，电路中才有感应电流C．不管电路是否闭合，只要有磁通量穿过电路，电路中就有感应电动势D．不管电路是否闭合，只要穿过电路的磁通量发生变化，电路中就有感应电流【答案】B【解析】不管电路是否闭合，只要穿过电路的磁通量发生变化，电路中就有感应电动势，只有当电路闭合，且穿过电路的磁通量发生变化时，电路中才有感应电流，B正确。

3.一个50匝的螺线管在t1=1s时的磁通量为0.3Wb，到t2=3s时的磁通量均匀变为0.6Wb。

求，此螺线管内磁通量的变化率和感应电动势？【答案】0.15；7.5v【解析】磁通量的变化率；感应电动势本题考查的是法拉第感应电动势的应用，4.下列应用利用电磁感应现象的是A．白炽灯发光B．电动机转动C．电子束的磁偏转D．发电机发电【答案】D【解析】白炽灯发光是利用电能向光能转化，A错；电动机利用电能转化为机械能，B错；电子束的磁偏转是利用电子在磁场中受到洛伦兹力作用，C错；D对；5.如图（a）所示的螺线管，匝数n=1500匝，横截面积S=20cm2,电阻，与螺线管串联的外电阻，。

方向向左，穿过螺线管的匀强磁场的磁感应强度按图（b）所示规律变化，求：（1）电阻R2的电功率；（2）a 、b 两点的电势（设c 点电势为零）【答案】（1）（2）【解析】（1）由图（b ）可知，螺线管中磁感应强度B 均匀增加，其变化率为：…………………………………1分 由法拉第电磁感应定律得： ………… ………………2分通过回路的电流：…………………………………2分电阻消耗的功率： …………………………………2分 （2）依题意可知，中感应电流方向从流向 端电势高， 端电势低， …………………2分…………………………………1分 又 …………………………………2分 …………………………………1分6. 下列设备中属于利用电磁感应现象的原理来工作的是 A ．电动机 B ．发电机 C ．电烙铁 D ．电磁起重机【答案】B【解析】发电机是利用电磁感应现象的原理来工作的，B 对；电动机是利用安培力工作的，电烙铁是利用焦耳热工作的，电磁起重机是利用电流的磁效应工作的7. 如图所示，ef 、gh 为水平放置的足够长的平行光滑导轨，导轨间距为L=1m ，导轨左端连接一个R ＝2Ω的电阻，将一根质量为0.2kg 的金属棒cd 垂直地放置导轨上，且与导轨接触良好，导轨与金属棒的电阻均不计，整个装置放在磁感应强度为B ＝2T 的匀强磁场中，磁场方向垂直导轨平面向下，现对金属棒施加一水平向右的拉力F ，使棒从静止开始向右运动，解答以下问题。

沪科版高二（下）第十一章 A. 电磁感应电磁波单元测试（二）注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上第I卷（选择题）一、选择题（题型注释）A．奥斯特 B．库仑 C．法拉第 D．安培2.下列关于电磁感应的说法中正确的是（）．A.只要闭合线圈中的导线做切割磁感线运动，导线中就会产生感应电流B.闭合线圈中一部分导线不做切割磁感线运动，线圈中一定没有感应电流C.闭合线圈放在磁场中，只要磁感应强度发生变化，线圈中就产生感应电流D.闭合线圈放在磁场中，只要线圈中磁通量发生变化，线圈中就产生感应电流3.一个圆形线圈，一半置于匀强磁场中，磁场方向垂直纸面向里，如图所示．不能使线圈内产生感应电流的是（）．A.沿x轴正方向平动B.绕x轴转动90°C.沿y轴正方向平动D.绕y轴转动90°4.如图所示，通电长直导线中恒定电流I方向竖直向上，长直导线经过圆形线圈的圆心，且与线圈垂直，若使线圈中产生感应电流，则线圈应（）．A.向上运动B.向下运动C.左、右运动D.以上答案都不对5.如图所示，在一固定的圆柱形磁体的N极附近置一水平线圈abcd，磁体轴线与线圈水平中心线xx 轴重合．能使线圈中有感应电流的是（）．A.线圈沿xx'轴向右平移B.线圈绕xx'轴转动（ad向外，bc向里）C.线圈沿垂直纸面方向向外平移D.线圈绕yy'轴向上平移6.如图所示，放在匀强磁场中的闭合电路中的一部分导体在磁场中运动．导线中有感应电流产生的是（）．A. B. C. D.7.在研究电磁感应现象的实验中，实验所用的电表应选用如图所示电表中的（）．A. B. C. D.8.线圈在长直导线电流的磁场中做如图所示的运动，不能产生感应电流的是（）．A. B. C. D.9.如图所示，一个矩形线框从一理想匀强磁场区域的上方自由下落，线圈平面与磁场方向垂直，在线圈下落到Ⅰ、Ⅱ、Ⅲ三个位置的过程中，下列说法中正确的是（）．A.只在Ⅰ位置时有感应电流B.只在Ⅱ位置时有感应电流C.只在Ⅲ位置时有感应电流D.只在Ⅱ位置时无感应电流10.如图所示，有两个在同一平面内的圆形导线框a、b，下列能使导线框b中生感应电流的是（）．A.先闭合1S，再闭合2SB.先闭合2S，再闭合1S的瞬间C.1S、2S都闭合时D.将1S、2S都闭合，先断开2S，再断开1S11.如图所示，通有电流I的长直导线旁的两根导电导轨A、B与长直导线平行且在同一水平面内，在导轨M、N上套有两段可以自由滑动的导体棒ab和cd，若用力使导体棒cd向右运动，则导体棒ab将（）．A.保持不动B.向右运动C.向左运动D.先向右后向左运动12.如图所示，闭合正方形导线框abcd通过一个方向与线框平面垂直的匀强磁场区域，已知磁场区域的宽度大于线框的边长，则关于线框中感应电流方向，下列说法中正确的是（）．A.从dc边进入磁场到ab边出磁场的整个过程中都是顺时针方向的B.从dc边进入磁场到ab边出磁场的整个过程中都是逆时针方向的C.dc边进入磁场时逆时针方向，dc边出磁场时顺时针方向D.dc边进入磁场时顺时针方向，dc边出磁场时逆时针方向第II卷（非选择题）请点击修改第II卷的文字说明二、填空题13.在电磁感应现象中，当穿过______回路的__________发生变化时，回路中就会产生感应电流．或者_________回路中部分导体做_________磁感线运动时，回路中就会产生感应电流．14.右手定则：伸开右手，让拇指跟其余四指_______，并且与手掌处于________，让磁感线_______穿过手心，拇指指向导体______的方向，则其余四指的指向就是导体中感应电流的方向．15.如图所示，两金属棒ab、cd放在磁场中，并组成闭合电路，当棒ab向左运动时，棒cd受到向下的磁场力，则Ⅰ是_________极，Ⅱ是_________极．16.如图所示，两条平行导电导轨与一螺线管相连，导轨所在处的左半部分有一垂直于导轨平面向里的匀强磁场，导轨上搁有一根导体棒MN，且在磁场区内，现使导体棒MN向左平移，则导体棒中的感应电流方向为__________，螺线管的________端为N极，螺线管右侧的小磁针N极应指向________．三、作图题17.如图所示，当导线ab在与其垂直的匀强磁场中做切割磁感线运动时，1R中的电流方向如图所示，在图中标出导线ab的运动方向（用v表示），并标出导线ab所受安培力的方向（用F安表示）．18.如图所示是闭合电路中的一部分直导线在磁场中做切割磁感线运动的示意图，试根据已知条件分别判断磁体的N、S极、直导线垂直切割磁感线的运动方向（用v表示）或直导线中感应电流的方向（用·或×表示）．参考答案1.C【解析】1.试题分析：A、奥斯特发现了电流的磁效应；错误B、库伦研究得出了电荷间的相互作用：库仑定律；错误C、法拉第第一个发现电磁感应现象；正确D、安培研究了磁场对电流的作用；错误故选C2.D【解析】2.A.闭合电路的一部分导体做切割磁感线运动时，才会产生感应电流，而闭合导线做切割磁感线运动时，磁通量可能不变，没有感应电流，故A错误；B.若闭合电路的一部分导体不做切割磁感线运动，磁场变化时，磁通量发生变化，也能产生感应电流，故B错误；C.穿过线圈的磁通量发生变化时，线圈中一定有感应电动势，若电路不闭合，没有感应电流，故C错误；D.根据产生感应电动势的条件知，只要穿过线圈的磁通量发生变化，线圈中就一定有感应电动势，故D正确；故选：D；3.A【解析】3.A.由图看出，线圈沿x轴正方向移动，则穿过线圈的磁通量不变，根据楞次定律判断则知，线圈中无感应电流，故A正确；B.线圈绕x轴转动90°时，则穿过线圈的磁通量减小，根据楞次定律判断则知，线圈中感应电流方向为顺时针，故B错误；C.当线圈沿y轴负方向移动，则穿过线圈的磁通量增加，根据楞次定律判断则知，线圈中感应电流方向为逆时针，故C错误；D.线圈绕y轴转动90°时，则穿过线圈的磁通量减小，根据楞次定律判断则知，线圈中感应电流方向为顺时针，故D错误；故选：A；4.D【解析】4.产生感应电流的条件有两个：①电路是闭合的；②穿过闭合电路的磁通量发生变化。

高二物理电磁感应测试题一、单项选择题（每题只有一个选项是正确的，每题4分，共40分）1、如图所示，无限大磁场的方向垂直于纸面向里，图中线圈在纸面内由小变大（由图中图中线圈在纸面内由小变大（由图中实线矩形变成虚线矩形），B 图中线圈正绕点在平面内旋转，C 图与D 图中线圈正绕图中线圈正绕 OO OO’’轴转动，则线圈中不能产生感应电流的是轴转动，则线圈中不能产生感应电流的是 ( )2、在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈， 规定线圈中感应电流的正方向如图规定线圈中感应电流的正方向如图1所示，当磁场的磁感应强度B 随时间如图随时间如图2变化时，图3中正确表示线圈中感应电动势E 变化的变化的 是是 （（ ））A B C D 3、如图所示，ef 、gh 为两水平放置相互平行的金属导轨,ab 、cd 为搁在导轨上为搁在导轨上 的两金属棒，与导轨接触良好且无摩擦．当一条形磁铁向下靠近导轨时，的两金属棒，与导轨接触良好且无摩擦．当一条形磁铁向下靠近导轨时， 关于两金属棒的运动情况的描述正确的是（关于两金属棒的运动情况的描述正确的是（ ）A ．如果下端是N 极，两棒向外运动，如果下端是S 极，两棒相向靠近极，两棒相向靠近B ．如果下端是S 极，两棒向外运动，如果下端是N 极，两棒相向靠近极，两棒相向靠近C ．不管下端是何极性，两棒均向外相互远离．不管下端是何极性，两棒均向外相互远离D ．不管下端是何极性，两棒均相互靠近．不管下端是何极性，两棒均相互靠近12345 t /s E 2E 0 E 0 O -E 0 -2E 0 12345 t /s E 2E 0 E 0 O -E 0 -2E 0 E 0 E 12345 t /s 2E 0 O -E 0 -2E 0 E0 E 12345 t /s 2E 0 O-E 0 -2E 0 I B 图1 B t /s O 12345图2 ，匀强磁场的磁感强度为B，方向与导，方向与导角放置，金属棒与导轨的电阻不计。
