第八章基本图像分割技术

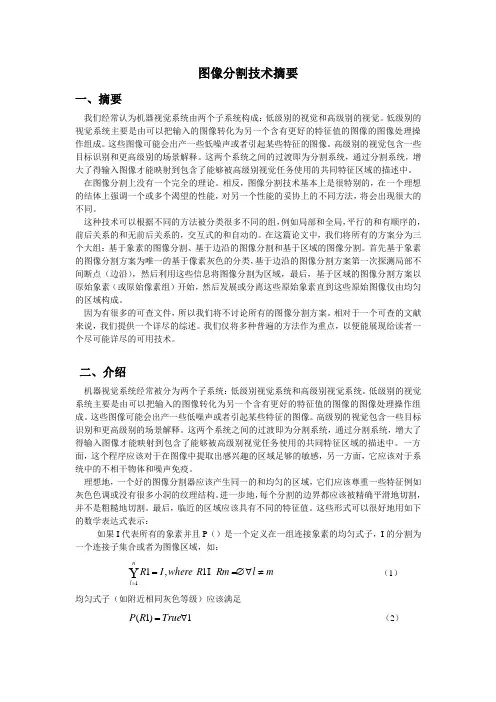

图像分割技术摘要一、摘要我们经常认为机器视觉系统由两个子系统构成：低级别的视觉和高级别的视觉。

低级别的视觉系统主要是由可以把输入的图像转化为另一个含有更好的特征值的图像的图像处理操作组成。

这些图像可能会出产一些低噪声或者引起某些特征的图像。

高级别的视觉包含一些目标识别和更高级别的场景解释。

这两个系统之间的过渡即为分割系统，通过分割系统，增大了得输入图像才能映射到包含了能够被高级别视觉任务使用的共同特征区域的描述中。

在图像分割上没有一个完全的理论。

相反，图像分割技术基本上是很特别的，在一个理想的结体上强调一个或多个渴望的性能，对另一个性能的妥协上的不同方法，将会出现很大的不同。

这种技术可以根据不同的方法被分类很多不同的组，例如局部和全局，平行的和有顺序的，前后关系的和无前后关系的，交互式的和自动的。

在这篇论文中，我们将所有的方案分为三个大组：基于象素的图像分割、基于边沿的图像分割和基于区域的图像分割。

首先基于象素的图像分割方案为唯一的基于像素灰色的分类，基于边沿的图像分割方案第一次探测局部不间断点（边沿），然后利用这些信息将图像分割为区域，最后，基于区域的图像分割方案以原始象素（或原始像素组）开始，然后发展或分离这些原始象素直到这些原始图像仅由均匀的区域构成。

因为有很多的可查文件，所以我们将不讨论所有的图像分割方案。

相对于一个可查的文献来说，我们提供一个详尽的综述。

我们仅将多种普遍的方法作为重点，以便能展现给读者一个尽可能详尽的可用技术。

二、介绍机器视觉系统经常被分为两个子系统：低级别视觉系统和高级别视觉系统。

低级别的视觉系统主要是由可以把输入的图像转化为另一个含有更好的特征值的图像的图像处理操作组成。

这些图像可能会出产一些低噪声或者引起某些特征的图像。

高级别的视觉包含一些目标识别和更高级别的场景解释。

这两个系统之间的过渡即为分割系统，通过分割系统，增大了得输入图像才能映射到包含了能够被高级别视觉任务使用的共同特征区域的描述中。

图像分割技术的使用教程与案例分析图像分割是计算机视觉领域的重要研究方向，它指的是将图像分成若干个具有相似特征的区域。

图像分割广泛应用于医学图像分析、目标检测、无人驾驶等领域。

本文将详细介绍图像分割技术的使用教程，并分享一些经典案例分析。

一、图像分割的基础原理图像分割的目标是将图像中的每个像素分配到对应的区域，使得同一区域内的像素具有相似的特征。

常用的图像分割方法包括基于阈值、边缘检测、区域生长、聚类等。

1. 基于阈值的分割方法：这是最简单且常用的分割方法，通过设定阈值，将图像中灰度值高于或低于阈值的像素分为不同的区域。

可以根据应用场景的需求来选择适当的阈值。

2. 边缘检测：边缘检测可以提取图像中的边界信息，然后根据边界信息将图像分割成不同的区域。

常用的边缘检测算法包括Sobel、Canny等。

3. 区域生长：区域生长是根据像素的相似性原则进行的，从种子像素开始，将与之相邻且相似的像素归为同一区域，逐步扩展分割区域。

区域生长的效果受到种子的选择、相似性准则的设定等因素的影响。

4. 聚类：聚类方法将图像像素聚合成若干个具有相似特征的集群，进而实现对图像的分割。

常用的聚类方法有K-means、Mean-shift等。

二、图像分割工具的使用教程在实际应用中，图像分割常常借助计算机软件或工具进行。

以下是两个常用的图像分割工具的使用教程。

1. OpenCVOpenCV是一个开源的计算机视觉库，提供了丰富的图像处理和计算机视觉算法。

下面是使用OpenCV进行图像分割的简单示例：（1）导入必要的库：```pythonimport cv2import numpy as np```（2）读取图像：```pythonimage = cv2.imread('image.jpg')```（3）将图像转换成灰度图像：```pythongray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)```（4）使用阈值方法进行分割，以获得二值图像：```pythonret, binary = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY)```（5）显示分割结果：```pythoncv2.imshow('Segmentation', binary)cv2.waitKey(0)cv2.destroyAllWindows()```2. MATLABMATLAB是一种常用的科学计算工具，也提供了丰富的图像处理与分析函数。

图像分割技术学习计算机视觉核心技能图像分割是计算机视觉领域中的一项核心技术，它的主要目标是将图像分割成不同的区域或物体。

准确的图像分割是实现许多计算机视觉任务的基础，包括目标检测、图像识别和图像分析等。

本文将介绍图像分割技术的相关知识和常用方法。

一、图像分割的基本概念图像分割是指将一幅图像分成若干个区域，每个区域代表着图像中的一个物体或一部分区域。

图像分割的目标是从图像中提取出感兴趣的目标，以便进一步进行分析和处理。

二、图像分割的方法1. 基于阈值的分割方法基于阈值的分割方法是最简单有效的图像分割方法之一。

它将图像中的像素值与预先设定的阈值进行比较，根据像素值的大小将图像分为不同的区域。

这种方法适用于目标与背景的灰度差异较大的情况。

2. 基于边缘检测的分割方法基于边缘检测的分割方法是通过检测图像中的边缘来实现分割。

边缘是图像中灰度变化的位置，通常在目标的边界上具有明显的变化。

通过检测这些边缘，可以将图像分割成不同的区域。

3. 基于区域的分割方法基于区域的分割方法是将图像划分为多个相连的区域，每个区域具有一定的相似性。

通过选择合适的区域特征和相似性度量准则，可以将图像中的目标和背景分开。

4. 基于神经网络的分割方法近年来，基于神经网络的分割方法在图像分割领域取得了重要的突破。

通过训练神经网络，可以实现端到端的图像分割，同时考虑到像素之间的上下文信息和全局一致性。

三、图像分割的应用图像分割技术在许多计算机视觉应用中都有广泛的应用。

以下是一些常见的应用领域：1. 目标检测与识别图像分割可以帮助识别图像中的目标，并用于目标检测和识别任务。

通过对目标进行精确的分割，可以提取出目标的特征信息，并进行进一步的分析和识别。

2. 医学图像分析在医学图像领域，图像分割可以用于识别和分割出病变区域，帮助医生进行病情诊断和治疗方案制定。

3. 自动驾驶在自动驾驶领域，图像分割可以帮助识别和分割出道路、车辆和行人等目标，为自动驾驶系统提供精确的环境感知和理解。

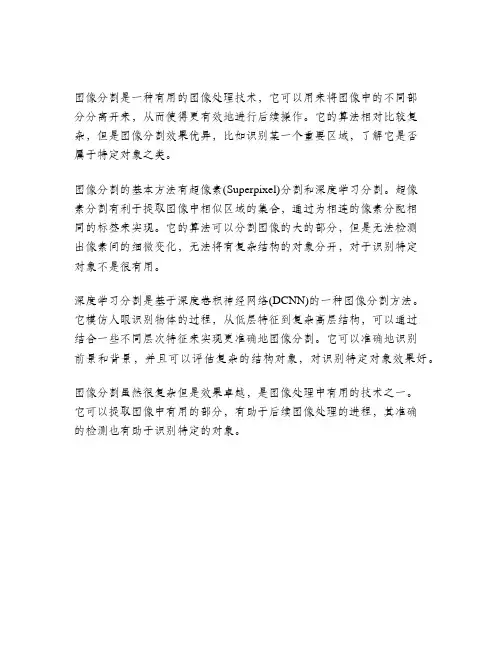

图像分割是一种有用的图像处理技术，它可以用来将图像中的不同部
分分离开来，从而使得更有效地进行后续操作。

它的算法相对比较复杂，但是图像分割效果优异，比如识别某一个重要区域，了解它是否
属于特定对象之类。

图像分割的基本方法有超像素(Superpixel)分割和深度学习分割。

超像
素分割有利于提取图像中相似区域的集合，通过为相连的像素分配相
同的标签来实现。

它的算法可以分割图像的大的部分，但是无法检测
出像素间的细微变化，无法将有复杂结构的对象分开，对于识别特定
对象不是很有用。

深度学习分割是基于深度卷积神经网络(DCNN)的一种图像分割方法。

它模仿人眼识别物体的过程，从低层特征到复杂高层结构，可以通过
结合一些不同层次特征来实现更准确地图像分割。

它可以准确地识别
前景和背景，并且可以评估复杂的结构对象，对识别特定对象效果好。

图像分割虽然很复杂但是效果卓越，是图像处理中有用的技术之一。

它可以提取图像中有用的部分，有助于后续图像处理的进程，其准确
的检测也有助于识别特定的对象。

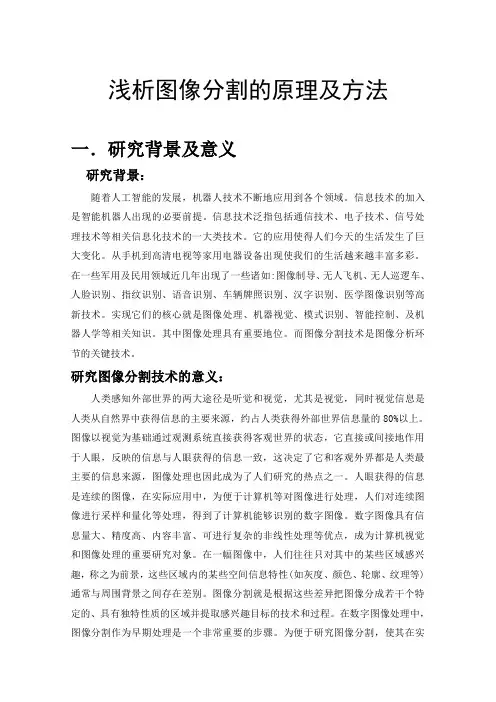

浅析图像分割的原理及方法一．研究背景及意义研究背景：随着人工智能的发展，机器人技术不断地应用到各个领域。

信息技术的加入是智能机器人出现的必要前提。

信息技术泛指包括通信技术、电子技术、信号处理技术等相关信息化技术的一大类技术。

它的应用使得人们今天的生活发生了巨大变化。

从手机到高清电视等家用电器设备出现使我们的生活越来越丰富多彩。

在一些军用及民用领域近几年出现了一些诸如:图像制导、无人飞机、无人巡逻车、人脸识别、指纹识别、语音识别、车辆牌照识别、汉字识别、医学图像识别等高新技术。

实现它们的核心就是图像处理、机器视觉、模式识别、智能控制、及机器人学等相关知识。

其中图像处理具有重要地位。

而图像分割技术是图像分析环节的关键技术。

研究图像分割技术的意义：人类感知外部世界的两大途径是听觉和视觉，尤其是视觉，同时视觉信息是人类从自然界中获得信息的主要来源，约占人类获得外部世界信息量的80%以上。

图像以视觉为基础通过观测系统直接获得客观世界的状态，它直接或间接地作用于人眼，反映的信息与人眼获得的信息一致，这决定了它和客观外界都是人类最主要的信息来源，图像处理也因此成为了人们研究的热点之一。

人眼获得的信息是连续的图像，在实际应用中，为便于计算机等对图像进行处理，人们对连续图像进行采样和量化等处理，得到了计算机能够识别的数字图像。

数字图像具有信息量大、精度高、内容丰富、可进行复杂的非线性处理等优点，成为计算机视觉和图像处理的重要研究对象。

在一幅图像中，人们往往只对其中的某些区域感兴趣，称之为前景，这些区域内的某些空间信息特性(如灰度、颜色、轮廓、纹理等)通常与周围背景之间存在差别。

图像分割就是根据这些差异把图像分成若干个特定的、具有独特性质的区域并提取感兴趣目标的技术和过程。

在数字图像处理中，图像分割作为早期处理是一个非常重要的步骤。

为便于研究图像分割，使其在实际的图像处理中得到有效的应用，严格定义图像分割的概念是十分必要的。

计算机视觉中的图像分割技术综述近年来，计算机视觉领域取得了巨大的发展，图像分割技术作为计算机视觉中最基础的任务之一，在目标检测、图像分析和场景理解等方面发挥着重要作用。

本文将综述计算机视觉中的图像分割技术，包括图像分割的定义、常见的图像分割方法和应用领域。

一、图像分割的定义和目标图像分割是将图像划分为具有独特特征和语义的不同区域的过程。

其目标是通过像素级别的分类，将图像中感兴趣的区域从背景中分离出来，以便进一步分析和处理。

二、常见的图像分割方法1. 基于阈值的图像分割阈值分割是最简单和最常用的图像分割方法之一。

它基于图像的灰度值设置合适的阈值来将图像分割为前景和背景。

根据阈值选择的不同，阈值分割方法可以分为单一全局阈值分割、多阈值分割和自适应阈值分割等。

2. 基于边缘检测的图像分割边缘检测是利用图像中物体的边缘信息进行分割的方法。

其原理是根据像素间的强度差异来检测边缘，常见的边缘检测算法包括Sobel算子、Canny算子等。

3. 基于区域的图像分割区域分割是将图像分割为具有相似特征的连续区域的方法。

其目标是通过合并或分割特定的图像区域来获得感兴趣的对象或结构。

常见的区域分割方法包括基于区域的生长、分裂合并等。

4. 基于图割的图像分割图割是一种基于图模型的图像分割方法，它通过将图像像素视为图中的节点，并在节点之间构建权重边来建立一个无向图。

通过最小化图中连接节点的总权重来实现分割，其中稍后引入的费曼学习算法是一种常见的图割算法。

5. 基于深度学习的图像分割近年来，随着深度学习的快速发展，基于深度学习的图像分割方法取得了巨大的进展。

常见的基于深度学习的图像分割方法包括基于卷积神经网络（CNN）的分割算法、全卷积神经网络（FCN）、U-Net等。

三、图像分割的应用领域1. 医学图像分割图像分割在医学图像分析中具有重要的应用价值，如医学图像的病灶分割、器官分割和病理分析等。

通过图像分割，可以辅助医生进行疾病诊断和治疗决策，提高医疗质量和效率。

图像分割的基础知识与应用一、引言图像分割是指将一幅图像分割成多个子区域，并且每个子区域能够描述该区域内的特性。

图像分割技术在许多领域中得到了广泛的应用，例如医学图像分析、计算机视觉、遥感图像处理和自动驾驶等。

本文将详细介绍图像分割的基本原理、算法和应用。

二、图像分割的基础知识1.图像分割的定义图像分割是将一副图像分割成不同的区域，每个区域内的像素具有相似的特性。

图像分割通常基于像素级别、区域级别或基于深度学习等方法。

2.图像分割的基本步骤图像分割的基本步骤包括预处理、特征提取、分割阈值的选取和后处理等。

其中，预处理包括图像去噪、归一化、亮度和对比度调整等。

特征提取是指从图像中提取有用的信息，例如颜色、纹理、形状等。

分割阈值的选取是指寻找合适的阈值来分割图像。

后处理步骤包括噪声去除、区域合并等处理。

3.图像分割的评估指标图像分割的评估指标通常包括正确率、准确率、灵敏度和特异性等。

其中，正确率指分类正确的像素占总像素数的比例；准确率指分类正确的像素占分类结果里所有像素数的比例；灵敏度指分类为正类的像素占所有实际正类像素数的比例；特异性指分类为负类的像素占所有实际负类像素数的比例。

三、图像分割的应用领域1.医学图像分割医学图像分割是指将医学图像分割为不同的组织、器官等部位。

它可以帮助医生进行疾病的诊断和治疗规划。

医学图像分割通常采用基于灰度值、形状、纹理等信息的算法，例如基于阈值的方法、基于边缘的方法、基于区域的方法等。

2.计算机视觉计算机视觉是指让计算机能够读懂和理解图像信息。

图像分割是计算机视觉中的基本技术之一。

它可以帮助计算机识别、跟踪和检测物体。

计算机视觉中常用的图像分割方法包括基于聚类、基于图论和基于深度学习等。

3.遥感图像处理遥感图像处理是指利用航空、航天等方式获得地面的图像信息，并对这些图像进行处理和分析，以便更好地了解和研究地理环境。

图像分割是遥感图像处理中的一个重要步骤。

它可以帮助识别土地覆盖、地形、自然灾害等信息。

图像分割技术的使用方法图像分割技术是一种将图像分割成不同区域或对象的算法和方法，它在计算机视觉和图像处理领域中广泛应用。

通过使用图像分割技术，我们可以实现许多有趣的应用，例如目标检测、图像分析、医学图像处理等。

本文将介绍一些常见的图像分割技术及其使用方法。

一、阈值分割法阈值分割法是最简单、最常用的图像分割方法之一。

它基于图像中像素值的灰度级别，将像素分为具有不同特征的两个或多个类别。

阈值分割法的基本原理是选取一个适当的阈值，将图像中的像素值与阈值进行比较，将像素分为两个不同的类别。

常见的阈值分割方法有全局阈值法、局部阈值法和自适应阈值法。

在实际使用中，我们可以根据图像的特点选择适合的阈值分割方法来实现图像分割。

二、边缘检测和分割法边缘检测和分割是一种基于图像亮度变化的分割方法。

边缘是图像中灰度级别有明显变化的地方，通过检测图像中的边缘，可以实现对图像的分割。

常见的边缘检测和分割方法有Sobel算子、Canny算子和Laplacian算子等。

这些算子可以提取出图像中的边缘信息，并实现对图像的分割。

在实际应用中，我们可以根据需要选择适合的边缘检测和分割方法来实现对图像的分割。

三、区域生长法区域生长是一种基于像素间相似性和连接性的图像分割方法。

它通过选择一个种子点，然后通过迭代的方式将与种子点相邻且与之相似的像素合并到一个区域中，从而实现对图像的分割。

区域生长法的优点是能够保持图像中相似区域的连续性，而不会将不相干的区域合并在一起。

在实际使用中，我们可以根据图像的特点选择适合的区域生长方法来实现图像分割。

四、基于机器学习的图像分割方法近年来，随着机器学习的快速发展，基于机器学习的图像分割方法越来越受到关注。

这些方法通过使用大量标记好的图像数据进行模型训练，然后将训练好的模型应用于新的图像分割任务中。

常见的基于机器学习的图像分割方法有支持向量机（SVM）、随机森林（Random Forest）和深度学习方法等。

图像处理中的图像分割技术图像分割是图像处理中至关重要的一个环节，而图像分割技术的主要任务就是将一幅图像分割成若干个具有独立特征的区域，以便于进一步的分析和处理。

这些区域可以是颜色、亮度、纹理、形状等方面的区别，随着深度学习和卷积神经网络等计算机视觉技术的发展，图像分割技术也越来越成熟。

一、传统方法中的图像分割传统的图像分割方法分为基于阈值、基于边缘、基于区域的三类。

基于阈值的方法是最简单的分割方法，其基本原理是根据图像颜色值来判断像素点是否属于同一个区域。

不过这种方法适用范围比较有限，当图像中噪声比较多时，会导致分割结果不理想。

基于边缘的方法是通过检测图像中边缘信息来进行分割的。

这种方法缺点是对噪声比较敏感，容易引起误差。

基于区域的方法是最为常见的图像分割方法，该方法将一个图像分割成若干区域，使得这些区域内部的像素点具有相似的属性。

这种方法可以克服阈值法和边缘法的缺点，但是此种方法需要设计合理的相似性度量函数。

二、基于深度学习的图像分割近年来，基于深度学习的图像分割方法得到了广泛关注。

深度学习模型通常是通过卷积神经网络来实现图像分割的。

典型的卷积神经网络早期包括FCN、U-Net 和SegNet等。

FCN 是全卷积网络，由卷积、反卷积等一系列操作实现，采用 Softmax 函数对像素点进行分类，输出结果是与原图相同大小的特征图，常用于语义分割任务。

U-Net 是一种基于 FCN 的改进模型，它的网络结构类似于一个“U”型的结构，其设计是为了在减小图像尺寸的同时将语义信息进行编码，在还原图像尺寸的过程中保留空间信息和语义信息。

SegNet 是由英国牛津大学的研究者开发的，它对 U-Net 进行了一些改进，针对由于批量标记图像缺乏以及学习率难以确定等问题，使用了自编码器结构。

三、总结随着深度学习技术的不断拓展以及计算机硬件的不断提升，基于深度学习的图像分割方法成为了当前最为先进的图像分割技术。

深度学习技术的优越性在于其自动化程度高、精度高、鲁棒性强等特点，大大提高了图像语义分割的效率和精度，进一步促进了计算机视觉技术的发展。

图像分割的基本方法图像分割是计算机视觉中的一个重要研究领域，其目的是将图像划分为若干个具有独立语义的区域。

图像分割的基本方法可以分为几种：基于阈值、基于边缘、基于区域和基于深度学习方法。

基于阈值的图像分割是最简单的一种方法，其思想是将图像中的像素根据灰度值与预先设定的阈值进行比较，大于或小于阈值的像素会被分配到不同的区域。

这种方法适用于目标区域与背景区域的灰度值有明显差异的情况，例如二值图像分割和基于灰度级的分割。

基于边缘的图像分割方法是通过检测图像中物体的边缘来实现分割。

基于边缘的分割方法通过对图像进行边缘检测，得到图像中物体的轮廓线，然后将轮廓线闭合，将图像分割为不同的区域。

经典的边缘检测算法有Canny算法和Sobel算法，这些算法能够检测出图像中的边缘，但是由于噪声和干扰的存在，往往会产生许多无关的边缘。

基于区域的图像分割方法是将相邻像素归为同一区域的方法。

这种方法首先将图像划分为若干个初始区域，然后通过迭代合并或分割这些区域，直到满足一定的停止准则。

基于区域的方法对噪声和局部干扰具有较强的鲁棒性，能够得到更连续、更具有区域特征的分割结果。

常用的基于区域的分割算法有区域增长法、分水岭算法和均值漂移算法。

基于深度学习的图像分割方法近年来得到了广泛的研究和应用。

深度学习通过建立深度神经网络模型，可以自动学习和提取图像的特征表示。

常用的深度学习模型包括卷积神经网络（CNN）、循环神经网络（RNN）和自编码器（Autoencoder）等。

通过训练这些模型，可以得到更准确、更精细的图像分割结果。

目前，深度学习在图像分割领域的应用已经取得了许多突破，例如语义分割、实例分割和全景分割等。

除了上述基本方法，图像分割领域还有一些其他的研究方法和技术，例如基于能量优化的分割方法、基于图割的分割方法和基于马尔科夫随机场（MRF）的分割方法等。

这些方法多是以数学建模和优化算法为基础，用于解决特定的图像分割问题。
