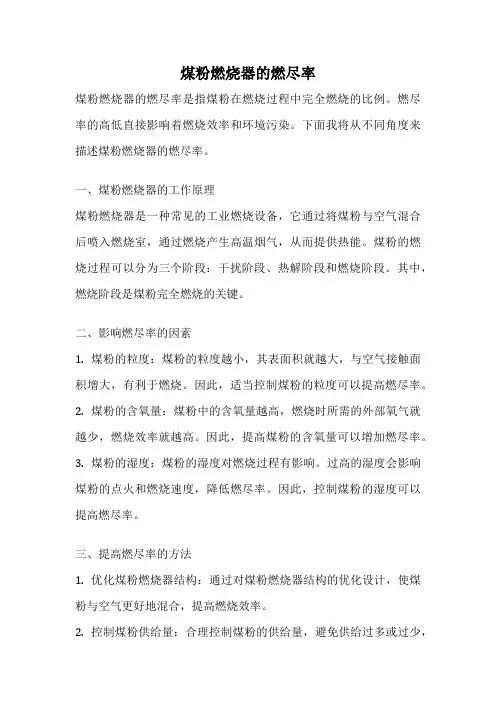

煤粉燃烧器的燃尽率煤粉燃烧器的燃尽率是指煤粉在燃烧过程中完全燃烧的比例。
燃尽率的高低直接影响着燃烧效率和环境污染。
下面我将从不同角度来描述煤粉燃烧器的燃尽率。
一、煤粉燃烧器的工作原理煤粉燃烧器是一种常见的工业燃烧设备,它通过将煤粉与空气混合后喷入燃烧室,通过燃烧产生高温烟气,从而提供热能。
煤粉的燃烧过程可以分为三个阶段:干扰阶段、热解阶段和燃烧阶段。
其中,燃烧阶段是煤粉完全燃烧的关键。
二、影响燃尽率的因素1. 煤粉的粒度:煤粉的粒度越小,其表面积就越大,与空气接触面积增大,有利于燃烧。
因此,适当控制煤粉的粒度可以提高燃尽率。
2. 煤粉的含氧量:煤粉中的含氧量越高,燃烧时所需的外部氧气就越少,燃烧效率就越高。
因此,提高煤粉的含氧量可以增加燃尽率。
3. 煤粉的湿度:煤粉的湿度对燃烧过程有影响。
过高的湿度会影响煤粉的点火和燃烧速度,降低燃尽率。
因此,控制煤粉的湿度可以提高燃尽率。
三、提高燃尽率的方法1. 优化煤粉燃烧器结构:通过对煤粉燃烧器结构的优化设计,使煤粉与空气更好地混合,提高燃烧效率。
2. 控制煤粉供给量:合理控制煤粉的供给量,避免供给过多或过少,以确保煤粉的充分燃烧。
3. 提高燃烧室温度:提高燃烧室温度可以加快煤粉的燃烧速度,提高燃尽率。
4. 优化燃烧工艺参数:通过合理设置燃烧过程中的参数,如燃料供给量、空气配比等,可以有效提高燃尽率。
煤粉燃烧器的燃尽率是影响燃烧效率和环境污染的关键因素之一。
通过优化煤粉燃烧器的结构,控制煤粉的供给量,提高燃烧室温度以及优化燃烧工艺参数等方法,可以有效提高燃尽率,降低能源消耗和环境污染,实现可持续发展。
第一章概述1、概述新型煤粉燃烧器是天津水泥工业设计院有限公司研制开发的新一代的燃烧设备,该项目课题组研究人员基于多年的实践经验,根据冷、热态实验的技术参数,以国内外的煤粉燃烧器为基础,采用现代最新燃烧技术的大速差和强旋流理论,结合全国原煤资源的特性以及我国水泥窑的燃料燃烧特点,运用计算机仿真技术,综合考虑多学科研究和发展成果研制而成。
该燃烧器适用于我国水泥生产行业各类回转窑,具有一次风量比例低、燃烧推力大的显著技术特点。
其高速的出口射流,大大强化了煤粉气流和二次热风的混合,最大限度消除了不完全燃烧,减少了不必要的热损失,并有利于降低热耗和利用低、劣质燃料;其独特的结构设计,具有灵便快捷的火焰调节手段,可使火焰形状随时满足窑内工况的需要,有利于建立合理的煅烧制度,提高产品质量;其卓越的燃烧特性,可提高回转窑的煅烧能力,充分发掘了设备的潜在能力以增加产量。
新型煤粉燃烧器由天津水泥工业设计院有限公司――中天仕名科技集团完成制造,本用户手册就用户关心的安装、操作及维护等问题作了较为详细的介绍,用户在使用设备之前必须仔细阅读。
2、燃烧器性能保证的前提条件用户需为本燃烧器的使用提供基本的使用条件,以保证TCNB-K32型回转窑用四风道煤粉燃烧器达到良好的使用效果。
本燃烧器性能保证的前提条件如下:●相关工艺系统正常;●窑头二次风温约1050℃左右;●送煤风配置误差最大不超过10% ;●送煤粉的空气中不得含有大颗粒的异物或棉纱等物;●燃烧器的喷嘴及煤粉入口处不允许出现堵塞现象。
第二章主要技术性能及参数1、基本概况:设备名称:TCNB新型煤粉燃烧器型号:5500t/d生产厂家:天津水泥工业设计研究院有限公司-中天仕名科技集团用途:用于5500t/d级 4.8x72m回转窑内的煤粉燃烧外形尺寸:12000(长度)X1200(高度)设备总重量:约20000kg(不包括风机)支撑小车型式:落地式配套回转窑产量:正常5000t/d水泥熟料最大5500t/d水泥熟料单位热耗:3094kJ/kg2、适应的煤粉成份及热值挥发分:29.15%灰分:19.43%水分:0.5% 最大2%低位热值:22990±1250 kJ/kg容重:0.84~0.89t/m3细度:0.08mm筛筛余8~10%温度:60~70℃3、输送煤粉用风机参数流量:62.4m3/min压力:49KPa温度:60~70℃4、燃烧器的性能及参数用煤量正常16000kg/h最大20000kg/h最小~1000kg/h送煤量调节范围: 1:6~1:10煅烧用主燃料: 煤粉点火用燃料:普通轻柴油燃烧器总长度: 约12000mm浇注料长度: 约6065mm燃烧器中心高:1750mm5、一次风机参数一次风机由买方自备,配置要求如下:轴流风机:1台形式:罗茨风机(带变频调速)风量:50~55m3/min风压:约96000 Pa旋流风机:1台(由旋流风道与外风道共用)使用厂家原有的一次风机形式:罗茨风机(带变频调速)使用风量:约90~95m3/min使用风压:约29400 Pa风机出口处需配有手动蝶阀和可曲挠合成橡胶接头6、点火用燃油液压系统参数燃料:普通轻柴油工作流量:4800 l/h工作压力: 5.5 MPa最高压力: 6 MPa系统流量:93 l/min贮油罐体积:8 m3齿轮泵:14MPa (25ml/r)滤油器精度:20μm该系统包括:具有进油和回油功能,带滤油器和压差显示器的泵阀控制站1台,带回流管的油枪1套,包括雾化器、软管、快速接头、截止阀,2个流量计用于固定在现场的管架上,第三章燃烧器部件清单一套完整的回转窑燃烧器设备,主要包括以下部件1、喷煤管本体(附图1)单重:~7000 kg数量:1套喷煤管本体中包括:●带蜗轮蜗杆调节装置的阀门3件,分别在生产中用于轴流风、旋流风及外风的调节;●带手柄式齿槽调节装置的阀门3件,分别在检修时用于冷却煤风管、油枪及轴流风管,这些阀门在生产中禁止使用。

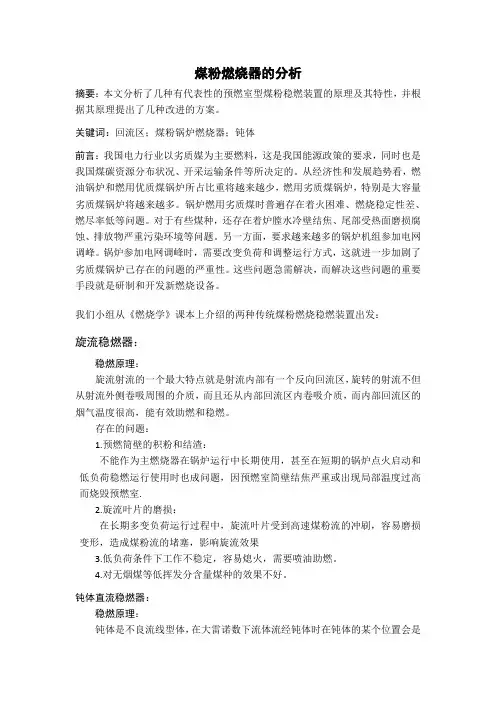

煤粉燃烧器的分析摘要:本文分析了几种有代表性的预燃室型煤粉稳燃装置的原理及其特性,并根据其原理提出了几种改进的方案。
关键词:回流区;煤粉锅炉燃烧器;钝体前言:我国电力行业以劣质媒为主要燃料,这是我国能源政策的要求,同时也是我国煤碳资源分布状况、开采运输条件等所决定的。
从经济性和发展趋势看,燃油锅炉和燃用优质煤锅炉所占比重将越来越少,燃用劣质煤锅炉,特别是大容量劣质煤锅炉将越来越多。
锅炉燃用劣质煤时普遍存在着火困难、燃烧稳定性差、燃尽率低等问题。
对于有些煤种,还存在着炉膛水冷壁结焦、尾部受热面磨损腐蚀、排放物严重污染环境等问题。
另一方面,要求越来越多的锅炉机组参加电网调峰。
锅炉参加电网调峰时,需要改变负荷和调整运行方式,这就进一步加剧了劣质煤锅炉己存在的问题的严重性。
这些问题急需解决,而解决这些问题的重要手段就是研制和开发新燃烧设备。
我们小组从《燃烧学》课本上介绍的两种传统煤粉燃烧稳燃装置出发:旋流稳燃器:稳燃原理:旋流射流的一个最大特点就是射流内部有一个反向回流区,旋转的射流不但从射流外侧卷吸周围的介质,而且还从内部回流区内卷吸介质,而内部回流区的烟气温度很高,能有效助燃和稳燃。
存在的问题:1.预燃筒壁的积粉和结渣:不能作为主燃烧器在锅炉运行中长期使用,甚至在短期的锅炉点火启动和低负荷稳燃运行使用时也成问题,因预燃室简壁结焦严重或出现局部温度过高而烧毁预燃室.2.旋流叶片的磨损:在长期多变负荷运行过程中,旋流叶片受到高速煤粉流的冲刷,容易磨损变形,造成煤粉流的堵塞,影响旋流效果3.低负荷条件下工作不稳定,容易熄火,需要喷油助燃。
4.对无烟煤等低挥发分含量煤种的效果不好。
钝体直流稳燃器:稳燃原理:钝体是不良流线型体,在大雷诺数下流体流经钝体时在钝体的某个位置会是流体边界层脱离开钝体,从而在下游形成一个回流区,回流区内的煤粉具有高温,高氧的特点,提供更多的着火热,克服了自由射流的冷核区,对于助燃和稳燃有较大效果。

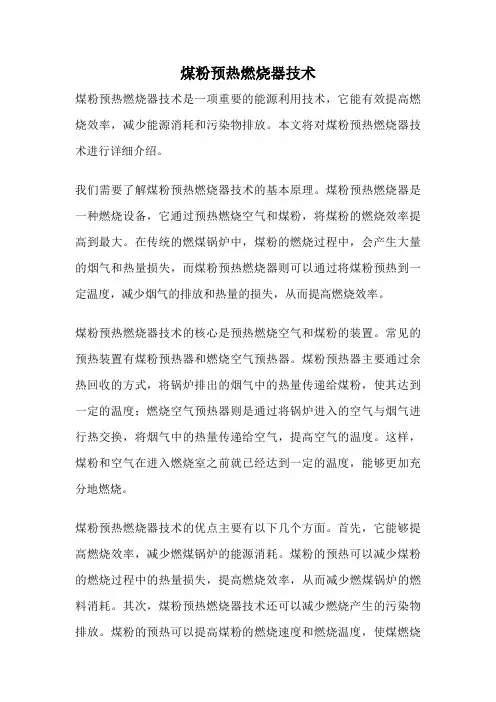

煤粉预热燃烧器技术煤粉预热燃烧器技术是一项重要的能源利用技术,它能有效提高燃烧效率,减少能源消耗和污染物排放。
本文将对煤粉预热燃烧器技术进行详细介绍。
我们需要了解煤粉预热燃烧器技术的基本原理。
煤粉预热燃烧器是一种燃烧设备,它通过预热燃烧空气和煤粉,将煤粉的燃烧效率提高到最大。
在传统的燃煤锅炉中,煤粉的燃烧过程中,会产生大量的烟气和热量损失,而煤粉预热燃烧器则可以通过将煤粉预热到一定温度,减少烟气的排放和热量的损失,从而提高燃烧效率。
煤粉预热燃烧器技术的核心是预热燃烧空气和煤粉的装置。
常见的预热装置有煤粉预热器和燃烧空气预热器。
煤粉预热器主要通过余热回收的方式,将锅炉排出的烟气中的热量传递给煤粉,使其达到一定的温度;燃烧空气预热器则是通过将锅炉进入的空气与烟气进行热交换,将烟气中的热量传递给空气,提高空气的温度。
这样,煤粉和空气在进入燃烧室之前就已经达到一定的温度,能够更加充分地燃烧。
煤粉预热燃烧器技术的优点主要有以下几个方面。
首先,它能够提高燃烧效率,减少燃煤锅炉的能源消耗。
煤粉的预热可以减少煤粉的燃烧过程中的热量损失,提高燃烧效率,从而减少燃煤锅炉的燃料消耗。
其次,煤粉预热燃烧器技术还可以减少燃烧产生的污染物排放。
煤粉的预热可以提高煤粉的燃烧速度和燃烧温度,使煤燃烧更加充分,减少煤燃烧产生的烟气中的污染物排放。
再次,煤粉预热燃烧器技术还可以延长锅炉的使用寿命。
煤粉的预热可以减少煤粉对锅炉的磨损和腐蚀,延长锅炉的使用寿命。
煤粉预热燃烧器技术已经得到了广泛应用。
在燃煤锅炉、工业炉和热风炉等燃烧设备中,煤粉预热燃烧器技术都可以有效地提高燃烧效率,减少能源消耗和污染物排放。
同时,煤粉预热燃烧器技术还可以与其他节能环保技术相结合,如余热回收技术、燃烧控制技术等,共同发挥协同效应,进一步提高能源利用效率和环境保护水平。
煤粉预热燃烧器技术是一项重要的能源利用技术,它能够提高燃烧效率,减少能源消耗和污染物排放。
燃烧器按所燃燃料的不同可分为煤粉燃烧器、油燃烧器和气体燃烧器3类。
燃烧器也叫燃烧机,按照燃料可分为燃油燃烧器和燃气燃烧器;按照使用对象分为窑炉燃烧器和锅炉燃烧器;按照应用领域可分为工业用燃烧器、民用燃烧器及特种燃烧器。
其中燃油燃烧器分为轻油(如柴油)和重油燃烧器(如废机油),燃气燃烧器分为天然气燃烧器、液化气燃烧器、城市煤气燃烧器、沼气燃烧器等。
我们平常所说的燃烧器指的是锅炉燃烧器。
【煤粉燃烧器】煤粉燃烧器分旋流式和直流式两种。
①旋流式煤粉燃烧器:主要由一次风旋流器、二次风调节挡板(旋流叶片或蜗壳)和一、二次风喷口组成。
它可以布置在燃烧室前墙、两侧墙或前后墙。
输送煤粉的空气称为一次风,约占燃烧所需总风量的15~30%。
煤粉空气混合物通过燃烧器的一次风喷口喷入燃烧室。
燃烧所需的另一部分空气称为二次风。
二次风经过燃烧器的调节挡板(旋流叶片或蜗壳)后形成旋转气流,在燃烧器出口与一次风汇合成一股旋转射流。
射流中心形成的负压将高温烟气卷吸到火焰根部。
这部分高温烟气是煤粉着火的主要热源。
一次风出口的扩流锥可以增大一次风的扩散角,以加强高温烟气的卷吸作用。
②直流式煤粉燃烧器:一般由沿高度排列的若干组一、二次风喷口组成,布置在燃烧室的每个角上。
燃烧器的中心线与燃烧室中央的一个假想圆相切,因而能在燃烧室内形成一个水平旋转的上升气流。
每组直流式燃烧器的一、二次风喷口分散布置,以适应不同煤种稳定而完全燃烧的要求,有时也考虑减少氮氧化物的生成量。
【油燃烧器】燃油燃烧器主要采取雾化技术,KMY汽泡雾化燃烧器雾化原理是:燃油与雾化介质(水蒸汽或压缩空气)经汽泡雾化发生器产生大量油包汽汽泡,在混合室充分混合后喷出,由于存在较高压差,从而实现爆破雾化。
经航空发动机气动热力国防科技重点实验室激光检测,其雾化颗粒索太尔平均直径SMD≤23.76μm,这是一般气动雾化和机械雾化喷嘴达不到的,是一种全新的燃油雾化燃烧技术。
油燃烧器的调风器除与煤粉燃烧器相似的旋流式和直流式外,尚有一种部分旋流式,即在直流式调风器内布置一个稳焰器,使少量空气(10~20%)流经稳焰器后产生旋转运动,在调风器出口形成中心回流区,使油雾着火稳定,以达到低氧燃烧。
煤粉预热燃烧器技术燃烧器作为热能设备中的重要组成部分,其性能和效率直接影响着整个系统的运行效果。
煤粉预热燃烧器技术是一种有效提高燃烧器燃烧效率和降低污染排放的先进技术。
煤粉预热燃烧器技术通过提前将燃料进行预热,使其达到更适宜的燃烧温度,从而提高燃烧效率。
与传统燃烧方式相比,煤粉预热燃烧器技术具有以下优势:煤粉预热燃烧器技术可以有效降低燃料的燃烧温度。
在传统燃烧方式中,燃料直接进入燃烧室进行燃烧,由于燃烧室内温度较高,容易导致燃料的燃烧不完全和污染物的生成。
而通过预热燃料,可以使燃料在进入燃烧室之前达到适宜的燃烧温度,从而提高燃烧效率,并降低污染物的生成。
煤粉预热燃烧器技术可以增加燃料的可燃性。
在传统燃烧方式中,由于燃料直接进入燃烧室进行燃烧,燃料中的水分和挥发分无法充分蒸发和燃烧,导致燃料的可燃性降低。
而通过预热燃料,可以充分蒸发和燃烧燃料中的水分和挥发分,提高燃料的可燃性,从而提高燃烧效率。
煤粉预热燃烧器技术还可以减少燃烧过程中的氮氧化物生成。
在传统燃烧方式中,由于燃料的燃烧温度较高,容易导致氮气和氧气在燃烧过程中发生反应,生成氮氧化物。
而通过预热燃料,可以降低燃烧温度,减少氮氧化物的生成。
为了实现煤粉预热燃烧器技术,需要采用适当的燃烧器结构和控制系统。
燃烧器结构应具备良好的燃料预热和燃料燃烧条件,并能够适应不同规模和不同种类燃料的燃烧需求。
控制系统应能够准确控制燃料的预热温度和燃烧温度,并能够根据燃料的性质和燃烧需求进行优化调整。
在实际应用中,煤粉预热燃烧器技术已经被广泛应用于各种热能设备中,如锅炉、工业炉、干燥设备等。
通过采用煤粉预热燃烧器技术,不仅可以提高能源利用效率,减少能源消耗,还可以降低污染物排放,保护环境。
煤粉预热燃烧器技术是一种有效提高燃烧效率和降低污染排放的先进技术。
通过预热燃料,可以提高燃料的燃烧温度和可燃性,减少氮氧化物的生成。
煤粉预热燃烧器技术已经在各种热能设备中得到了广泛应用,并取得了显著的经济和环境效益。
煤粉燃烧器是指能够让煤粉在短时间内充分燃烧,产生高温、高压气体的设备。
煤粉燃烧器的标准主要包括以下几个方面:
1. 热效率:煤粉燃烧器的热效率是衡量其性能的重要指标,一般要求热效率在90%以上。
2. 燃烧稳定性:煤粉燃烧器应该能够稳定地燃烧煤粉,不出现回火、脱火等现象。
3. 排放标准:煤粉燃烧器的排放应该符合国家和地方的环保标准,如氮氧化物、二氧化硫、颗粒物等的排放量。
4. 安全性能:煤粉燃烧器应该具有良好的安全性能,如防爆、防火、防静电等。
5. 使用寿命:煤粉燃烧器的使用寿命应该在5 年以上,并且易于维护和更换。
以上是煤粉燃烧器的一些常见标准,不同的应用场景和要求可能会有所不同。
在选择煤粉燃烧器时,应该根据具体的需求和使用环境来选择符合标准的产品。
富集型煤粉直流燃烧器的稳燃原理及应用
直流燃烧器可以把煤粉作为燃料,以低温的方式(均衡温度低于900。
C)对煤粉进行燃烧,可以有效控制煤粉气化过程,从而获得更高的热效率。
在燃烧器内,具有超高稳定
性系统,具有簇状结构,收放成形,改变煤粉燃烧特性。
同时,燃烧器内具有一系列调整
控制装置,可以有效调整多种参数,以便调节煤粉的燃烧参数。
富集型煤粉直流燃烧器的稳燃原理是通过改变燃烧器内煤粉的燃烧形态来促进煤粉的
燃烧,以改善失控的煤粉反应,从而稳定火焰,提高热效率。
首先,利用特殊的重整装置,使煤粉形成簇状结构,从而加强煤粉之间的热联系,并能够提高煤粉燃烧温度。
其次,利
用强喷枪装置,利用空气对煤粉进行扰动,使煤粉形成小气泡状,提高煤粉吸氧量,从而
加强煤粉反应。
最后,利用气流控制装置,调节气体流量,改变气流方向,增加火焰维持
负荷,从而使火焰达到平静的状态。
富集型煤粉直流燃烧器的应用极其广泛,如电厂发电,热电偶保温技术在工业过程等。
在电厂发电中,可以有效利用煤粉资源,使电厂发电更安全,热效率更高;在热电偶保温
技术应用中,可以把低压的直流电转换成高压传输,以改善损失效率。
由于具有一定的容
量和稳定性,还可以用于医疗、军事等领域。
总之,富集型煤粉直流燃烧器是一种稳燃原理极其复杂,但稳定性非常高的燃烧器,
可以被用于电厂发电、热电偶保温等多种用途,效率更高,使用更安全、能耗更低,低温
工艺也保证它的可靠性和安全性。
水泥窑多通道煤粉燃烧器简介和使用方法
目前水泥窑多使用多通道煤粉燃烧器,常见的有三通道和四通道。
由外向内分别为:外风道、内风道、煤风道和中心风(四风道)。
它们的作用分别是:
外风:使火焰变细变长,适合使用挥发分较高的燃料。
内风:也称旋流风,使火焰变粗变短,适合使用挥发分较低的燃料,可以提高烧成温度,控制烧成带长度。
煤风:送煤。
中心风:起到火焰稳定器的作用,可稳定火焰,有效防止回火现象的发生。
中心风和煤风一般由设备厂家出厂前便已调整好,善用外风和内风不仅能保证稳定的烧成反应,保证热工设备、耐火衬料,还能有效提高熟料质量并收到使用劣质燃料的效果。
燃烧器的位置调整可视窑内具体情况而定:一般头部可与窑口平齐可稍前进300-600mm,为保护窑口护板及集料一般不会退出窑口之外。
燃烧器一般应水平,处于窑口第四象限,距窑中心线偏下20-50mm,偏料20-50mm,以保证能够有效加热物料。
当窑内发生结圈时,可视前后结圈情况将燃烧器退出或移进烧掉结圈,再恢复正常生产。
煤粉燃烧器工作原理
煤粉燃烧器工作原理
煤粉燃烧器是一种常见的工业锅炉燃料供应设备,其工作原理很简单。
具体来说,煤粉燃烧器的工作原理包括以下几个步骤:
一、煤粉供应
在使用煤粉燃烧器时,首先需要将煤粉加入燃烧器内部的煤粉仓中。
这个过程通常通过输送带或者其他的输送设备来完成。
二、煤粉送风
接下来需要将煤粉从仓库中送入炉膛内进行燃烧。
为了实现这一目的,需要从煤粉仓中将煤粉送入粉碎机,将其破碎成适当的大小。
随后,
通过风机将空气送入煤粉燃烧器中,以形成煤粉和空气的混合物。
三、点火
在混合物形成后,需要使用点火器将混合物点燃,引发燃烧反应。
请
注意,往往需要使用多个点火器才能确保整个混合物都点燃。
四、氧化反应
在煤粉与空气混合物点燃后,煤粉会燃烧,释放出大量的热能。
此时,燃烧产生的氧化物会继续与煤粉和空气进行氧化反应,将煤粉和空气
的能量转化为热能。
五、热媒体传导
在热能释放后,热能将通过介质(如水或油)传递到锅炉的水管中,以产生蒸汽或热水。
此时,烟气会流到烟囱并排出。
六、自动控制
为了确保高效、安全的运行,煤粉燃烧器还需要自动控制系统。
该系统可通过测量煤粉和空气的流量、烟气的颜色和温度等参数,来计算出煤粉燃烧器的最佳燃烧水平,从而自动调整煤粉和空气的比例,以达到更好的燃烧效果。
总体来说,煤粉燃烧器的工作原理相对简单,但具体实现需要使用多种设备和控制技术。
经过不断的改进和优化,煤粉燃烧器已成为现代工业生产中不可或缺的设备之一。
