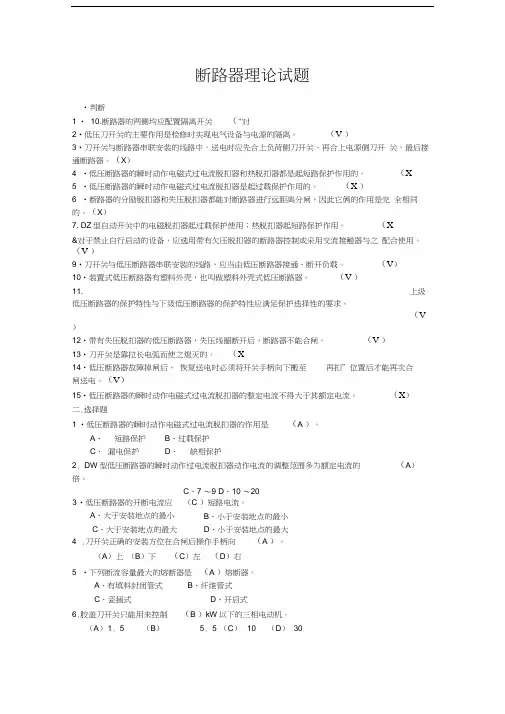

断路器理论题(终审稿)

断路器理论试题•判断1 • 10.断路器的两侧均应配置隔离开关（"对2•低压刀开关的主要作用是检修时实现电气设备与电源的隔离。

（V ）3•刀开关与断路器串联安装的线路中，送电时应先合上负荷侧刀开关，再合上电源侧刀开 关，最后接通断路器。

（X ）4 •低压断路器的瞬时动作电磁式过电流脱扣器和热脱扣器都是起短路保护作用的。

（X5 •低压断路器的瞬时动作电磁式过电流脱扣器是起过载保护作用的。

（X ）6 •断路器的分励脱扣器和失压脱扣器都能对断路器进行远距离分闸，因此它俩的作用是完 全相同的。

（X ）7. DZ 型自动开关中的电磁脱扣器起过载保护使用；热脱扣器起短路保护作用。

（X&对于禁止自行启动的设备，应选用带有欠压脱扣器的断路器控制或采用交流接触器与之 配合使用。

（V ）9•刀开关与低压断路器串联安装的线路，应当由低压断路器接通、断开负载。

（V ）10•装置式低压断路器有塑料外壳，也叫做塑料外壳式低压断路器。

（V ）11.上级低压断路器的保护特性与下级低压断路器的保护特性应满足保护迭择性的要求。

（V）12•带有失压脱扣器的低压断路器，失压线圈断开后，断路器不能合闸。

（V ）13•刀开关是靠拉长电弧而使之熄灭的。

（X14•低压断路器故障掉闸后， 恢复送电时必须将开关手柄向下搬至再扣”位置后才能再次合闸送电。

（V ）15•低压断路器的瞬时动作电磁式过电流脱扣器的整定电流不得大于其额定电流。

（X ）二.选择题1 •低压断路器的瞬时动作电磁式过电流脱扣器的作用是（A ）。

A 、 短路保护B 、过载保护C 、 漏电保护D 、 缺相保护2. DW 型低压断路器的瞬时动作过电流脱扣器动作电流的调整范围多为额定电流的（A ）倍。

C 、7 〜9D 、10 〜204 .刀开关正确的安装方位在合闸后操作手柄向 （A ）。

（A ）上 （B ）下（C ）左 （D ）右5 •下列断流容量最大的熔断器是（A ）熔断器。

一、判断题1、真空断路器合闸接触器和分合闸电磁铁线圈的绝缘电阻大修后应不小于10M Ω，运行中应不小于2MΩ。

答案：正确2、当电气触头刚分开时，虽然电压不一定很高，但触头间距离很小，因此会产生很强的电场强度。

答案：正确3、分闸速度过低会使燃弧速度加长，断路器爆炸。

答案：正确4、新投运的断路器应进行远方电动操作试验良好。

答案：正确5、液压机构高压密封圈损坏及放油阀没有复归，都不影响液压机构的油泵打压。

答案：错误6、断路器套管裂纹绝缘强度不变。

答案：错误7、真空断路器具有很强的灭弧能力，开断电路时不易发生重燃现象。

答案：正确8、断路器最低跳闸电压及最低合闸电压，其值不低于30%额定电压，且不大于65%额定电压。

答案：正确9、罐式断路器SF6漏气至0Mpa时，断路器断口会发生接地短路。

答案：正确10、断路器最高工作电压是指故障电压。

答案：错误11、瓷柱式SF6断路器SF6气压降至0时不会发生短路。

答案：正确12、SF6系列断路器断口并联电容起改变电流作用。

答案：错误13、选择断路器遮断容量应根据安装最大负荷来决定。

答案：错误14、将检修设备停电，对已拉开的断路器和隔离开关取下操作能源，隔离开关操作把手必须锁住。

答案：正确15、在将断路器合入有永久性故障线路时，跳闸回路中的跳闸必锁继电器不起作用。

答案：错误16、新投运的断路器应进行远方电动操作试验良好。

答案：正确17、同期并列时，两侧断路器电压相差小于25%，频率相差1.0Hz范围内，即可准同期并列。

答案：错误18、大修或必要时应对SF断路器做耐压试验。

6答案：正确19、SF6断路器分闸过程：1）主触头与静触头分离。

2）灭弧触头分开。

3）并联电阻脱离。

答案：正确20、真空断路器每次分、合闸时，波纹管都会有一次伸缩变形，它的寿命决定了真空断路器的电气寿命。

答案：错误二、单选题1、断路器大修后应进行（）。

A.改进B.特巡C.加强巡视D.正常巡视答案：B2、SF6断路器及GIS组合电器绝缘下降的主要原因是由于（）的影响。

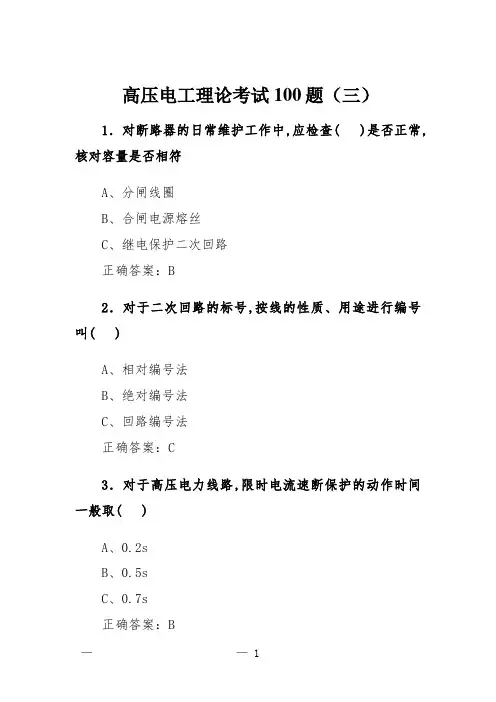

高压电工理论考试100题（三）1．对断路器的日常维护工作中,应检查( )是否正常,核对容量是否相符A、分闸线圈B、合闸电源熔丝C、继电保护二次回路正确答案：B2．对于二次回路的标号,按线的性质、用途进行编号叫( )A、相对编号法B、绝对编号法C、回路编号法正确答案：C3．对于高压电力线路,限时电流速断保护的动作时间一般取( )A、0.2sB、0.5sC、0.7s正确答案：B4．对于较为重要、容量较大的变电所,操作电源一般采用( )A、直流操作电源B、交流操作电源C、逆变操作电源正确答案：A5．对于接地电阻测量仪探针位置说法正确的是( )A、将电位探针插在离接地体20m的地下,电流探针插在离接地体40m的地下B、将电流探针插在离接地体20m的地下,电位探针插在离接地体40m的地下C、将电位探针插在离接地体20m的地下,电流探针插在离电位探针40m的地下正确答案：A6．对于接线方式较为简单的小容量变电所,操作电源常常采用( )A、直流操作电源B、交流操作电源C、逆变操作电源正确答案：B7．对于需要频繁投切的高压电容器,为了防止断路器触头弹跳和重击穿引起操作过电压,有时需要并联( )A、管型避雷器B、阀型避雷器C、金属氧化物避雷器D、排气式避雷器正确答案：C8．对于正弦交流电,最大值等于有效值的( )倍A、1B、根号2C、根号3正确答案：B9．对于中、小容量变压器,可以装设单独的( ),作为变压器防止相间短路故障的主保护A、电流速断保护B、过电流保护C、差动保护正确答案：A10．额定电压是指高压断路器正常工作时所能承受的电压等级,它决定了断路器的( )A、耐热程度B、绝缘水平C、通断能力正确答案：B11．二次回路交流耐压试验电压为1000V。

当回路绝缘电阻值在10MΩ以上时,可采用( )V伏摇表代替,试验持续时间为1min。

A、1000B、2500C、5000正确答案：B12．发电厂与用电负荷中心相距较远,为了减少网络损耗,所以必须建设( )、高压、超高压输电线路,将电能从发电厂远距离输送到负荷中心A、升压变电所B、降压变电所C、中压变电所正确答案：A13．发生短路时,冲击电流会产生很大的电动力,其大小可用来校验电气设备在发生短路时的( )A、动稳定性B、动平衡性C、热稳定性正确答案：A14．发生短路时,电力系统从正常的稳定状态过渡到短路的稳定状态,一般需( )秒A、1-2B、2-3C、3-5正确答案：C15．发生短路时,电路中的电流值比正常时的电流值( )A、大很多倍B、小C、一样大正确答案：A16．阀型避雷器都由火花间隙和阀电阻片组成,装在密封的瓷套管内。

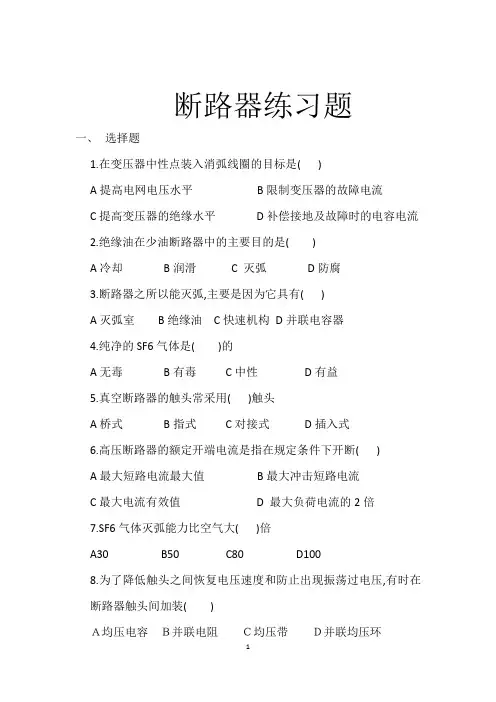

断路器练习题一、选择题1.在变压器中性点装入消弧线圈的目标是( )A提高电网电压水平B限制变压器的故障电流C提高变压器的绝缘水平D补偿接地及故障时的电容电流2.绝缘油在少油断路器中的主要目的是( )A冷却B润滑 C 灭弧D防腐3.断路器之所以能灭弧,主要是因为它具有( )A灭弧室B绝缘油C快速机构D并联电容器4.纯净的SF6气体是( )的A无毒B有毒C中性D有益5.真空断路器的触头常采用( )触头A桥式B指式C对接式D插入式6.高压断路器的额定开端电流是指在规定条件下开断( )A最大短路电流最大值B最大冲击短路电流C最大电流有效值 D 最大负荷电流的2倍7.SF6气体灭弧能力比空气大( )倍A30 B50 C80 D1008.为了降低触头之间恢复电压速度和防止出现振荡过电压,有时在断路器触头间加装()Ａ均压电容Ｂ并联电阻Ｃ均压带Ｄ并联均压环９．真空灭弧室的金属波纹管的作用（）Ａ密封Ｂ灭弧Ｃ屏蔽Ｄ导电１０．为了改善断路器多断口之间的均压性能，通常采用的措施是在断口上（）Ａ并联电阻Ｂ并联电感Ｃ并联电容Ｄ串联电阻１１．衡量电能质量的三个主要技术是电压、频率和（）Ａ波形Ｂ电流Ｃ功率Ｄ负荷１２．线路停电作业时，在断路器和隔离开关操作手柄上悬挂（）Ａ在此工作Ｂ止步高压危险Ｃ禁止合闸线路有人工作Ｄ运行中１３.断路器在跳合闸位置监视灯串联一个电阻的目的是（）Ａ限制通过跳合闸线圈的电流Ｂ补偿灯泡的额定电压Ｃ防止因灯座短路造成断路器无跳闸Ｄ为延长灯泡寿命１４.真空断路器的灭弧介质是（）Ａ油ＢSF6Ｃ真空Ｄ空气１５.１０ｋｖ断路器存在严重缺陷影响断路器继续安全运行时，应进行（）Ａ继续进行Ｂ加强监视Ｃ临时性检修Ｄ不考虑１６. SF6断路器的灭弧介质及绝缘介质是（）Ａ油ＢSF6Ｃ真空Ｄ空气１７.下面哪种介质的绝缘能力最强（）Ａ真空Ｂ变压器油Ｃ一个大气压下的SF6气体Ｄ一个大气压下的空气１８.ＬＷ１０Ｂ－２５２型断路器的断口距离是（）Ａ１０ｍｍＢ１５０ｍｍＣ２５２ｍｍＤ１０００ｍｍ１９. SF6断路器年漏气率测量值应（）Ａ≤１.１％Ｂ≤１％Ｃ≤１.５％Ｄ≤２％２０.对SF6断路器，组合电气进行充气时，其容器及管道必须干燥，工作人员必须（）Ａ戴手套和口罩Ｂ戴手套Ｃ戴防毒面具和手套Ｄ什么都不用一、判断题１.设备的额定电压是指正常工作电压（）２.真空的击穿电压比变压器油、一个大气压的空气或一个大气压下的SF6气体的击穿电压高（）３.接触器是用来实现低压电路的接通和开断的，并能迅速切除短路电流（）４.只重视断路器的灭弧及绝缘等电气性能是不够的，在运行断路器的机械性能也很重要（）５.低温对SF6断路器尤为不利，当温度低于某一压力下的临界温度，SF6气体会液化，从而对绝缘和灭弧能力及开断额定电流无影响（）三、简答题１.高压断路器的主要作用是什么？２.断路器在大修时为什么要测量速度？３.液压机构的主要优点及适用场合是什么？４.高压断路器中常采用的灭弧介质有哪些？其中哪两种是当前广泛采用的灭弧介质？这两种介质为什么有利于灭弧？四、如图所示，设备型号为ＬＷ６－２２０／２５００－４０，请回答下列问题。

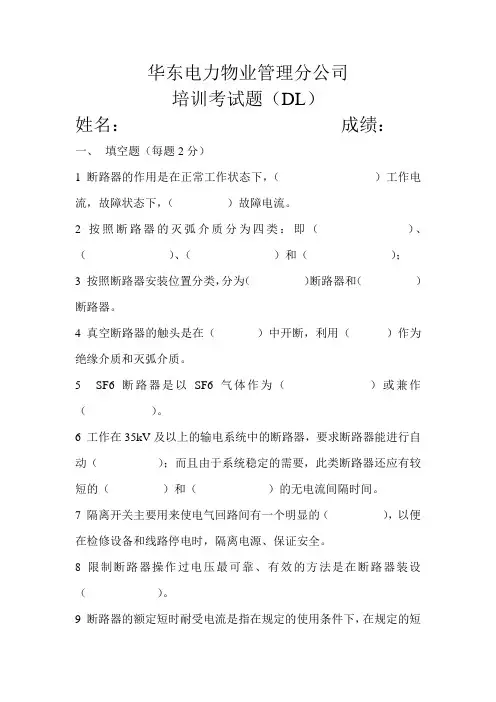

华东电力物业管理分公司培训考试题（DL）姓名：成绩：一、填空题（每题2分）1 断路器的作用是在正常工作状态下，（）工作电流，故障状态下，（）故障电流。

2 按照断路器的灭弧介质分为四类：即（）、（）、（）和（）；3 按照断路器安装位置分类，分为（）断路器和（）断路器。

4 真空断路器的触头是在（）中开断，利用（）作为绝缘介质和灭弧介质。

5 SF6断路器是以SF6气体作为（）或兼作（）。

6 工作在35kV及以上的输电系统中的断路器，要求断路器能进行自动（）；而且由于系统稳定的需要，此类断路器还应有较短的（）和（）的无电流间隔时间。

7 隔离开关主要用来使电气回路间有一个明显的（），以便在检修设备和线路停电时，隔离电源、保证安全。

8 限制断路器操作过电压最可靠、有效的方法是在断路器装设（）。

9 断路器的额定短时耐受电流是指在规定的使用条件下，在规定的短时间内，断路器设备在（）状态下，能够承载的电流的有效值，断路器的额定短时耐受电流等于其额定（）。

11 断路器的基本结构包括（）部分、（）部分和（）部分。

12 停运超过6个月的断路器，在执行操作前，应通过（）方式进行试操作（）次，无异常后，方能按（）拟定的方式操作。

13 操作断路器前，应检查相应的（）和（）位置，应确认继电保护和自动装置已按规定投入；操作后，（）位置指示正确，三相一致。

14 高压开关是指额定电压（），主要用于（）和（）导电回路的电器。

15 SF6断路器常用的弹簧管式压力表，准确度等级为1.0级，最大允许基本误差为（）。

16 在SF6断路器投入运行后，不仅应检查、记录SF6气体的（）和（），而且要注意检查当时的（）和（）。

17 LW8-35型SF6断路器的额定电压为（）kV。

18 操作断路器控制手柄时，不能用力过猛，以防损坏（），不能返回太快，以防时间短断路器来不及（）。

19 隔离开关手动操作时，应先拔出（）。

20 高压开关设备的试验分为厂家进行的型式试验和出厂试验，以及用户进行的（）和（）等四类。

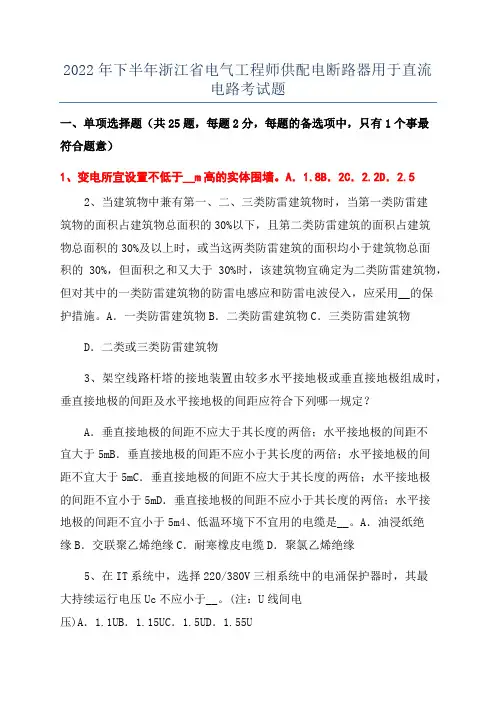

2022年下半年浙江省电气工程师供配电断路器用于直流电路考试题一、单项选择题（共25题，每题2分，每题的备选项中，只有1个事最符合题意）1、变电所宜设置不低于__m高的实体围墙。

A．1.8B．2C．2.2D．2.52、当建筑物中兼有第一、二、三类防雷建筑物时，当第一类防雷建筑物的面积占建筑物总面积的30%以下，且第二类防雷建筑的面积占建筑物总面积的30%及以上时，或当这两类防雷建筑的面积均小于建筑物总面积的30%，但面积之和又大于30%时，该建筑物宜确定为二类防雷建筑物，但对其中的一类防雷建筑物的防雷电感应和防雷电波侵入，应采用__的保护措施。

A．一类防雷建筑物B．二类防雷建筑物C．三类防雷建筑物D．二类或三类防雷建筑物3、架空线路杆塔的接地装置由较多水平接地极或垂直接地极组成时，垂直接地极的间距及水平接地极的间距应符合下列哪一规定？A．垂直接地极的间距不应大于其长度的两倍；水平接地极的间距不宜大于5mB．垂直接地极的间距不应小于其长度的两倍；水平接地极的间距不宜大于5mC．垂直接地极的间距不应大于其长度的两倍；水平接地极的间距不宜小于5mD．垂直接地极的间距不应小于其长度的两倍；水平接地极的间距不宜小于5m4、低温环境下不宜用的电缆是__。

A．油浸纸绝缘B．交联聚乙烯绝缘C．耐寒橡皮电缆D．聚氯乙烯绝缘5、在IT系统中，选择220/380V三相系统中的电涌保护器时，其最大持续运行电压Uc不应小于__。

(注：U线间电压)A．1.1UB．1.15UC．1.5UD．1.55U6、任何一个电信系统必须要有__几个部分。

A．信源、信宿、变换器、反变换器B．信源、信宿、变换器、反变换器和信道C．信源、信道、变换器、反变换器D．信道、信宿、变换器、反变换器7、在民用建筑中，疏散照明的地面水平照度不宜低于__。

A．0.2l某B．0.5l某C．1.0l某D．1.5l某8、中央处理单元最后要将映象区内的各输出状态和数据传送到相应的__。

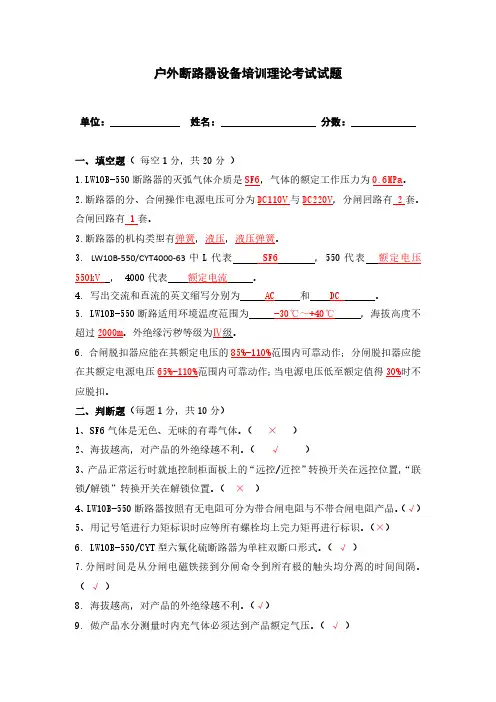

户外断路器设备培训理论考试试题单位：姓名：分数：一、填空题（每空1分，共20分）1.LW10B-550断路器的灭弧气体介质是SF6，气体的额定工作压力为0.6MPa。

2.断路器的分、合闸操作电源电压可分为DC110V与DC220V，分闸回路有2套。

合闸回路有1套。

3.断路器的机构类型有弹簧，液压，液压弹簧。

3.LW10B-550/CYT4000-63中L代表SF6，550代表额定电压550kV，4000代表额定电流。

4.写出交流和直流的英文缩写分别为AC和DC。

5.LW10B-550断路适用环境温度范围为-30℃～+40℃，海拔高度不超过2000m。

外绝缘污秽等级为Ⅳ级。

6.合闸脱扣器应能在其额定电压的85%-110%范围内可靠动作；分闸脱扣器应能在其额定电源电压65%-110%范围内可靠动作；当电源电压低至额定值得30%时不应脱扣。

二、判断题（每题1分，共10分）1、SF6气体是无色、无味的有毒气体。

（×）2、海拔越高，对产品的外绝缘越不利。

（√）3、产品正常运行时就地控制柜面板上的“远控/近控”转换开关在远控位置，“联锁/解锁”转换开关在解锁位置。

（×）4、LW10B-550断路器按照有无电阻可分为带合闸电阻与不带合闸电阻产品。

（√）5、用记号笔进行力矩标识时应等所有螺栓均上完力矩再进行标识。

（×）6.LW10B-550/CYT型六氟化硫断路器为单柱双断口形式。

（√）7.分闸时间是从分闸电磁铁接到分闸命令到所有极的触头均分离的时间间隔。

（√）8.海拔越高，对产品的外绝缘越不利。

（√）9.做产品水分测量时内充气体必须达到产品额定气压。

（√）10.上力矩时应根据螺纹材质选取不同的力矩值。

（√）三、选择题（多选或者单选，每题2分，共20分）1、安全警示线的颜色一般采用（AC）。

A.纯黄色B.纯红色C.黄黑相间D.红黑相间2、下列（ABD）应正确配戴工作帽。

A.操作转动机械作业B.腐蚀性作业C.人工搬运作业D.放射性物质的作业。

浅析配电总箱进线处设置漏电保护器的作用及配置公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]浅析配电总箱进线处设置漏电保护器的作用及配置设计中常在照明配电总箱进线处设置带漏电保护断路器，其目的是减少接地故障引起的电气火灾危险，本文查取了设置漏电保护器的规范出处和条文解释，据此分析一般建筑配电总箱进线处设置漏电保护断路器的作用及参数配置问题，剩余电流检测系统可参见电气火灾监控系统相关规范。

一、规定设置漏电保护断路器或剩余电流检测系统的规范如下所示。

《低压配电设计规范》GB 50054-20116．4．1当建筑物配电系统符合下列情况时，宜设置剩余电流监测或保护电器，其应动作于信号或切断电源：1配电线路绝缘损坏时，可能出现接地故障；2接地故障产生的接地电弧，可能引起火灾危险。

6．4．2剩余电流监测或保护电器的安装位置，应能使其全面监视有起火危险的配电线路的绝缘情况。

6．4．3为减少接地故障引起的电气火灾危险而装设的剩余电流监测或保护电器，其动作电流不应大于300mA；当动作于切断电源时，应断开回路的所有带电导体。

《住宅设计规范》GB 50096-20118．7．2住宅供电系统的设计，应符合下列规定：6每幢住宅的总电源进线应设剩余电流动作保护或剩余电流动作报警。

《住宅建筑电气设计规范》JGJ242—20116．3．1当住宅建筑设有防电气火灾剩余电流动作报警装置时，报警声光信号除应在配电柜上设置外，还宜将报警声光信号送至有人值守的值班室。

《民用建筑电气设计规范》JGJ 16-20087．6．7建筑物的电源进线或配电干线分支处的接地故障报警应符合下列规定：1住宅、公寓等居住建筑应设置剩余电流动作报警器；2医院及疗养院，影、剧院等大型娱乐场所，图书馆、博物馆、美术馆等大型文化场所，商场、超市等大型场所及地下汽车停车场等宜设置剩余电流动作报警器。

7．7．10剩余电流动作保护的设置应符合下列规定：2剩余电流动作保护装置的动作电流应符合下列规定：1)在用作直接接触防护的附加保护或间接接触防护时，剩余动作电流不应超过30mA；2)电气布线系统中接地故障电流的额定剩余电流动作值不应超过500mA。

一、填空题1.六氟化硫（SF6）是一种（无色）、（无味）、（无毒）、（不可燃）的惰性气体，并有优异的（冷却电弧）特性。

2.SF6是一种比较重的气体，在相同条件下，其密度为空气的（5）倍。

3.临界温度是SF6气体出现（液化）的最高温度。

4.SF6值由在温度高于（45℃）以上时，才能保持气态。

5.在大气压力下和温度至少在（500℃）以内，SF6具有高度的化学稳定性。

6.SF6分解的危险湿度是（600℃）左右，此时SF6分解形成（硫的低氟）化合物。

7.SF6的介电强度约为同一气压下空气的（2.5~3）倍。

8.所含水分超过一定浓度时，使SF6在温度达到（200℃）以上就可能产生分解，分解的生成物中有（氢氟酸），这是一种有强腐蚀性和剧毒的酸类。

9.量仪器使用前应采用干燥的（氮气或合格的新SF6）气体冲洗测量管道。

必须使用专用管道，长度尽量短，一般在（5）m内为佳。

10.设备单个隔室的年泄漏量应小于（1%），以此泄漏量计算，该隔室第一级报警需补气的时间约为（7）年，若在（7）年内发生漏气报警，说明该隔室的密封程度不合格。

11.气前，最好调节充气压力与（设备内SF6气体的压力）基本一致，再接入充气接口，充气压差应小于（100）kPa为佳。

禁止不经（减压阀）而直接用高压充气。

12.运行中SF6设备，一般应每（三个月）监测一次湿度。

13.SF6设备检漏分（定性）和（定量）两种测量办法。

14.性测量一般用高灵敏度探头，探测设备（规定的易漏）部位，其特点是：（声光）报警，（定位）方便。

15.量测量有（挂瓶）检漏法和（局部）包扎发，应在充气（24）h后进行。

定量测量的判断标准为年漏气率不大于（1%）。

16.KTS曲线表示（气态转变为液态或固态）的临界先，也就是（饱和蒸汽）压力曲线。

mm 17.SF6断路器的合闸机构为（弹簧）机构，合闸电流比较小，只有工5A，可使用（2.5）2控制电缆。

18.当气压下降至（0.55±0.015）MPa时，密度控制器KD接点KD-1、KD-3闭合，中间断电器（1K）得电，通过其常开接点的闭合，发生需要（补气）的报警信号。

断路器理论试题一．判断1．10.断路器的两侧均应配置隔离开关(√ )对2．低压刀开关的主要作用是检修时实现电气设备与电源的隔离。

(√ )3．刀开关与断路器串联安装的线路中，送电时应先合上负荷侧刀开关，再合上电源侧刀开关，最后接通断路器。

(× )4．低压断路器的瞬时动作电磁式过电流脱扣器和热脱扣器都是起短路保护作用的。

(×) 5．低压断路器的瞬时动作电磁式过电流脱扣器是起过载保护作用的。

( ×)6．断路器的分励脱扣器和失压脱扣器都能对断路器进行远距离分闸，因此它俩的作用是完全相同的。

(× )7. DZ型自动开关中的电磁脱扣器起过载保护使用；热脱扣器起短路保护作用。

(× )8．对于禁止自行启动的设备，应选用带有欠压脱扣器的断路器控制或采用交流接触器与之配合使用。

(√ )9．刀开关与低压断路器串联安装的线路，应当由低压断路器接通、断开负载。

(√ ) 10．装置式低压断路器有塑料外壳，也叫做塑料外壳式低压断路器。

(√ )11．上级低压断路器的保护特性与下级低压断路器的保护特性应满足保护迭择性的要求。

(√ ) 12．带有失压脱扣器的低压断路器，失压线圈断开后，断路器不能合闸。

(√ )13．刀开关是靠拉长电弧而使之熄灭的。

(×)14．低压断路器故障掉闸后，恢复送电时必须将开关手柄向下搬至“再扣”位置后才能再次合闸送电。

(√)15．低压断路器的瞬时动作电磁式过电流脱扣器的整定电流不得大于其额定电流。

( × )) 二．选择题1．低压断路器的瞬时动作电磁式过电流脱扣器的作用是( A )。

A、短路保护B、过载保护C、漏电保护D、缺相保护2．DW型低压断路器的瞬时动作过电流脱扣器动作电流的调整范围多为额定电流的( A )倍。

A、1～3B、4～6C、7～9D、10～203．低压断路器的开断电流应( C )短路电流。

A、大于安装地点的最小B、小于安装地点的最小C、大于安装地点的最大D、小于安装地点的最大4．刀开关正确的安装方位在合闸后操作手柄向( A )。

断路器一．简答题1．断路器的作用？正常情况下：切断和接通高压电路中的空载电流和负荷电流故障时：与保护装置及自动装置配合，迅速切断故障电流，防止事故扩大。

2．断路器按照灭弧介质可分为哪几种？油断路器、真空断路器、六氟化硫断路器、磁吹断路器、自产气断路器3．什么叫断路器自由脱扣？断路器在合闸过程中的任何时刻，若保护动作接通跳闸回路，断路器能可靠地断开（作用：可以保证当断路器合于短路故障时能迅速断开，避免扩大事故范围）4．断路器分、合闸速度过高或过低对运行有什么危险？1）分、合闸速度过高，使运动机构或有关部件超过所能承受的机械应力，造成部件损坏或缩短使用寿命。

2）分闸速度过低，不能快速切除故障，会使燃弧时间拖长，甚至发生锄头烧损、喷油、灭弧室爆炸。

（合闸速度过低时，在断路器合于短路故障时，不能克服触头关合电动力的作用，引起触头振动或处于停滞，后果与分闸时相同。

）5．断路器位置指示灯不亮对运行有什么影响？1）不能正确反映断路器的跳合闸位置，故障事易造成误判断。

2）如果是跳闸回路故障，当发生事故时，断路器不能及时跳闸，扩大事故。

3）如果是合闸回路故障，会使断路器事故跳闸后不能自动重合，或自投失败。

6．断路器正常巡视检查项目？1）断路器的位置指示是否正确，并与当时实际运行工况相符。

2）现场控制盘上各种信号指示，控制开关的位置及加热器是否正常。

3）各油位计、压力表、密度继电器指示是否正常。

4）触头有无发红，发热现象。

5）瓷瓶有无裂纹7．断路器停电操作后应检查哪些？1）操作机构的分合指示器在分闸位置。

2）电流表指示为08．断路器送电操作后应检查哪些？1）操作机构分合指示器在合位2）电流表应有指示3）电磁式操作机构的断路器合闸后，支流电表的指示应返回。

4）给母线充电后，母线电压表的指示应正确。

5）合上变压器电源侧后，母线电压表的指示应正确。

6）检查重合闸氖光灯应亮。

9．高压断路器型号代表什么意义？第一个字母表示产品字母代号：S-少油断路器D- 多油断路器K- 真空断路器L- 六氟化硫断路器Q- 自产气断路器C-磁吹断路器第二个字母表示装置地点代号：N- 户内W-户外二．问答题：假设220KV系统有5条出线，2个主变间隔，110KV6条出线，10KV12条出线。

断路器练习题一、选择题1.在变压器中性点装入消弧线圈的目标是( )A提高电网电压水平B限制变压器的故障电流C提高变压器的绝缘水平D补偿接地及故障时的电容电流2.绝缘油在少油断路器中的主要目的是( )A冷却B润滑 C 灭弧D防腐3.断路器之所以能灭弧,主要是因为它具有( )A灭弧室B绝缘油C快速机构D并联电容器4.纯净的SF6气体是( )的A无毒B有毒C中性D有益5.真空断路器的触头常采用( )触头A桥式B指式C对接式D插入式6.高压断路器的额定开端电流是指在规定条件下开断( )A最大短路电流最大值B最大冲击短路电流C最大电流有效值 D 最大负荷电流的2倍7.SF6气体灭弧能力比空气大( )倍A30 B50 C80 D1008.为了降低触头之间恢复电压速度和防止出现振荡过电压,有时在断路器触头间加装()Ａ均压电容Ｂ并联电阻Ｃ均压带Ｄ并联均压环９．真空灭弧室的金属波纹管的作用（）Ａ密封Ｂ灭弧Ｃ屏蔽Ｄ导电１０．为了改善断路器多断口之间的均压性能，通常采用的措施是在断口上（）Ａ并联电阻Ｂ并联电感Ｃ并联电容Ｄ串联电阻１１．衡量电能质量的三个主要技术是电压、频率和（）Ａ波形Ｂ电流Ｃ功率Ｄ负荷１２．线路停电作业时，在断路器和隔离开关操作手柄上悬挂（）Ａ在此工作Ｂ止步高压危险Ｃ禁止合闸线路有人工作Ｄ运行中１３.断路器在跳合闸位置监视灯串联一个电阻的目的是（）Ａ限制通过跳合闸线圈的电流Ｂ补偿灯泡的额定电压Ｃ防止因灯座短路造成断路器无跳闸Ｄ为延长灯泡寿命１４.真空断路器的灭弧介质是（）Ａ油ＢSF6Ｃ真空Ｄ空气１５.１０ｋｖ断路器存在严重缺陷影响断路器继续安全运行时，应进行（）Ａ继续进行Ｂ加强监视Ｃ临时性检修Ｄ不考虑１６. SF6断路器的灭弧介质及绝缘介质是（）Ａ油ＢSF6Ｃ真空Ｄ空气１７.下面哪种介质的绝缘能力最强（）Ａ真空Ｂ变压器油Ｃ一个大气压下的SF6气体Ｄ一个大气压下的空气１８.ＬＷ１０Ｂ－２５２型断路器的断口距离是（）Ａ１０ｍｍＢ１５０ｍｍＣ２５２ｍｍＤ１０００ｍｍ１９. SF6断路器年漏气率测量值应（）Ａ≤１.１％Ｂ≤１％Ｃ≤１.５％Ｄ≤２％２０.对SF6断路器，组合电气进行充气时，其容器及管道必须干燥，工作人员必须（）Ａ戴手套和口罩Ｂ戴手套Ｃ戴防毒面具和手套Ｄ什么都不用一、判断题１.设备的额定电压是指正常工作电压（）２.真空的击穿电压比变压器油、一个大气压的空气或一个大气压下的SF6气体的击穿电压高（）３.接触器是用来实现低压电路的接通和开断的，并能迅速切除短路电流（）４.只重视断路器的灭弧及绝缘等电气性能是不够的，在运行断路器的机械性能也很重要（）５.低温对SF6断路器尤为不利，当温度低于某一压力下的临界温度，SF6气体会液化，从而对绝缘和灭弧能力及开断额定电流无影响（）三、简答题１.高压断路器的主要作用是什么？２.断路器在大修时为什么要测量速度？３.液压机构的主要优点及适用场合是什么？４.高压断路器中常采用的灭弧介质有哪些？其中哪两种是当前广泛采用的灭弧介质？这两种介质为什么有利于灭弧？四、如图所示，设备型号为ＬＷ６－２２０／２５００－４０，请回答下列问题。

断路器理论题(总3页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除断路器理论试题一．判断1．10.断路器的两侧均应配置隔离开关(√ )对2．低压刀开关的主要作用是检修时实现电气设备与电源的隔离。

(√ )3．刀开关与断路器串联安装的线路中，送电时应先合上负荷侧刀开关，再合上电源侧刀开关，最后接通断路器。

(× )4．低压断路器的瞬时动作电磁式过电流脱扣器和热脱扣器都是起短路保护作用的。

(×)5．低压断路器的瞬时动作电磁式过电流脱扣器是起过载保护作用的。

( × ) 6．断路器的分励脱扣器和失压脱扣器都能对断路器进行远距离分闸，因此它俩的作用是完全相同的。

(× )7. DZ型自动开关中的电磁脱扣器起过载保护使用；热脱扣器起短路保护作用。

(× )8．对于禁止自行启动的设备，应选用带有欠压脱扣器的断路器控制或采用交流接触器与之配合使用。

(√ )9．刀开关与低压断路器串联安装的线路，应当由低压断路器接通、断开负载。

(√ )10．装置式低压断路器有塑料外壳，也叫做塑料外壳式低压断路器。

(√ ) 11．上级低压断路器的保护特性与下级低压断路器的保护特性应满足保护迭择性的要求。

(√ )12．带有失压脱扣器的低压断路器，失压线圈断开后，断路器不能合闸。

(√ )13．刀开关是靠拉长电弧而使之熄灭的。

(×)14．低压断路器故障掉闸后，恢复送电时必须将开关手柄向下搬至“再扣”位置后才能再次合闸送电。

(√)15．低压断路器的瞬时动作电磁式过电流脱扣器的整定电流不得大于其额定电流。

( × ))二．选择题1．低压断路器的瞬时动作电磁式过电流脱扣器的作用是( A )。

A、短路保护B、过载保护C、漏电保护D、缺相保护2．DW型低压断路器的瞬时动作过电流脱扣器动作电流的调整范围多为额定电流的( A )倍。

断路器的额定开断电流文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-断路器的额定开断电流、额定断路关合电流额定开断电流等于热稳定电流.额定关合电流等于动稳定电流额定短路开断电流是表征断路器开断能力的参数。

在额定电压下，断路器能保证可靠开断的最大电流，称为额定开断电流，其单位用断路器触头分离瞬间短路电流周期分量有效值的千安数表示。

当断路器在低于其额定电压的电网中工作时，其开断电流可以增大。

但受灭弧室机械强度的限制，开断电流有一最大值，称为极限开断电流。

额定短路开断电流是指在GB规定的使用和性能条件下,断路器所能开断的最大短路电流。

额定短路开断电流由两个值表征：——交流分量有效值；——直流分量百分数。

如果直流分量不超过20%，额定短路开断电流仅由交流分量的有效值表征。

额定短路关合电流：是表征断路器关合电流能力的参数。

因为断路器在接通电路时，电路中可能预伏有短路故障，此时断路器将关合很大的短路电流。

这样，一方面由于短路电流的电动力减弱了合闸的操作力，另一方面由于触头尚未接触前发生击穿而产生电弧，可能使触头熔焊，从而使断路器造成损伤。

断路器能够可靠关合的电流最大峰值，称为额定关合电流。

额定关合电流和动稳定电流在数值上是相等的，两者都等于额定开断电流的2.55倍。

具有极间同期性的断路器的额定断路关合电流是与额定电压和额定频率相对应的额定参数。

对于额定频率为50Hz且时间常数表幺值为45ms，额定短路关合电流等于额定短路开断电流交流分量有效值得2.5倍。

对于所有特殊工况的时间常数，额定短路关合电流等于额定短路开断时间交流分量有效值的2.7倍，与断路器的额定频率无关。
