电力设施保护警示禁令标志牌图样

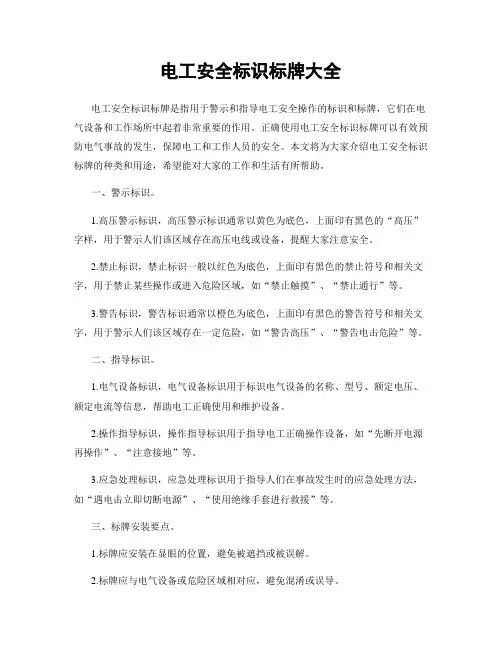

电工安全标识标牌大全电工安全标识标牌是指用于警示和指导电工安全操作的标识和标牌，它们在电气设备和工作场所中起着非常重要的作用。

正确使用电工安全标识标牌可以有效预防电气事故的发生，保障电工和工作人员的安全。

本文将为大家介绍电工安全标识标牌的种类和用途，希望能对大家的工作和生活有所帮助。

一、警示标识。

1.高压警示标识，高压警示标识通常以黄色为底色，上面印有黑色的“高压”字样，用于警示人们该区域存在高压电线或设备，提醒大家注意安全。

2.禁止标识，禁止标识一般以红色为底色，上面印有黑色的禁止符号和相关文字，用于禁止某些操作或进入危险区域，如“禁止触摸”、“禁止通行”等。

3.警告标识，警告标识通常以橙色为底色，上面印有黑色的警告符号和相关文字，用于警示人们该区域存在一定危险，如“警告高压”、“警告电击危险”等。

二、指导标识。

1.电气设备标识，电气设备标识用于标识电气设备的名称、型号、额定电压、额定电流等信息，帮助电工正确使用和维护设备。

2.操作指导标识，操作指导标识用于指导电工正确操作设备，如“先断开电源再操作”、“注意接地”等。

3.应急处理标识，应急处理标识用于指导人们在事故发生时的应急处理方法，如“遇电击立即切断电源”、“使用绝缘手套进行救援”等。

三、标牌安装要点。

1.标牌应安装在显眼的位置，避免被遮挡或被误解。

2.标牌应与电气设备或危险区域相对应，避免混淆或误导。

3.标牌应定期检查和更换，避免因老化或损坏导致信息不清晰或不准确。

四、标牌的维护和管理。

1.定期清洁标牌表面，保持清晰可见。

2.定期检查标牌的固定情况，确保不会因松动而脱落。

3.标牌管理应建立健全的制度，包括标牌的编码、更新、报废等管理。

总结：电工安全标识标牌在电气设备和工作场所中起着至关重要的作用，正确使用和管理标牌对于预防电气事故至关重要。

希望大家能够重视电工安全标识标牌的作用，加强对标牌的管理和维护，共同营造一个安全的工作环境。

架空输电线路设备、禁止、警示及提示等标识牌制作与安装（国网）5.5.1 制作要求禁止标识牌示例54003209224419519630024069183146147200160461229810预制标识牌、钢管支座标识牌、玻璃钢标识牌各部分参考尺寸如下表。

项目名称标识牌尺寸（mm）厚度（mm）地上支柱高度（mm）埋深（mm）预制标识牌1000×600-1500≥500钢管支座标识牌1000×600 2.51500-玻璃钢标识牌1000×600 2.51500≥500预制标识牌应表面光滑，双面白底红色黑体字。

预制标识牌、钢管支座标识牌、玻璃钢标识牌文字可根据实际情况采用适宜内容，如：禁止在高压线附近放风筝、禁止在高压线下钓鱼。

5.2禁止攀登高压危险每基杆塔至少配置一块。

禁止在保护区内建房线路附近存在施工建房风险的地段，应根据现场实际在邻近杆塔或保护区配置“禁止在保护区内建房”的禁止标识。

(公众号：输配电线路)禁止在保护区内植树线路附近可能种植树木、竹子等高杆植物的区域，应在杆塔及线路保护区内配置“禁止在保护区内植树”的禁止标识。

禁止堆放杂物线路杆塔附近及保护区内有堆积杂物、砂石、垃圾风险的区域，应根据实际情况在线路保护区或邻近杆塔上配置“禁止堆放杂物”的禁止标识。

(微信号：shudianxianlu)禁止取土线路杆塔及拉线附近存在取土风险的地段，应根据现场实际在邻近杆塔或保护区配置“禁止取土”的禁止标识。

禁止在高压线下钓鱼线路跨越鱼塘、河流、湖泊等存在钓鱼风险的区域，应在鱼塘、河流、湖泊附近或邻近杆塔上配置“禁止在高压线下钓鱼”的禁止标识。

禁止在高压线附近放风筝线路导线两侧300m内有广场、公园等存在放风筝风险的区域，应在广场、公园或邻近杆塔上配置“禁止高压线附近放风筝”的禁止标识。

禁止在线路附近爆破线路导线两侧500m内有石场、矿区，存在采矿炸石等风险的区域，应在石场、矿区或邻近杆塔配置“禁止在线路附近爆破”的禁止标识。

各种标志
1.禁止标志
①禁止堆放4型6张贴牌
②禁止启动2型10张挂牌
③禁止合闸2型10张挂牌
④禁止靠近6型6张贴牌
⑤禁止入内6型6张贴牌
⑥禁止触摸2型6张贴牌
⑦禁止穿化纤服装3型6张贴牌
⑧禁止穿带钉鞋3型6张贴牌
⑨禁止带心脏起搏器着靠近3型2张贴牌
⑩设备检修禁止合闸（图1-8）2型10张挂牌11线路工作禁止合闸（图1-8）2型10张挂牌
2.警告标志
①当心电缆6型10张贴牌
②当心磁场2型2张贴牌
3.指令标志
①必须戴防护眼镜3型6张贴牌
②必须戴防护手套3型6张贴牌
③必须穿防护鞋3型6张贴牌
④必须接地4型5张贴牌
⑤必须把出插头4型5张挂牌
4.提示标志
①紧急出口4型10张贴牌
以上各种标志牌制作要求符合GB2894-2008《安全标志及其使用导则》规范，并按照文字辅助标志的制作要求制作横写文字辅助标志。

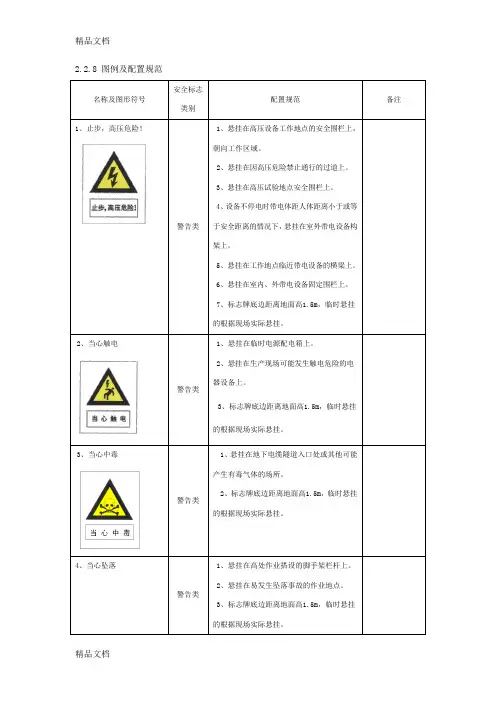

2.2.8 图例及配置规范3、当心中毒4、当心坠落6、当心坑洞7、当心机械伤人8、当心扎脚9、当心弧光2.2.9 应用图例图例1 图例22.3 指令标志2.3.1 指令标志含义是强制人们必须做出某种动作或采取防范措施的图形标志。

2.3.2 指令标志的基本形式是一长方形衬底牌，上方是圆形指令标志，下方为矩形补充标志，图形上、中、下间隙，左、右间隙相等。

2.3.3 指令标志长方形衬底为白色，圆形衬底为蓝色，符号标志为白色，矩形补充标志为黑色框和黑色字符，字为黑体，字号根据标志牌尺寸、字数适当调整。

2.3.4 可根据现场情况采用甲、乙、丙或丁种规格。

2.3.5 指令标志牌的参数单位：mm2.3．6 指令标志牌的制图标准2.3.7 指令标志牌的标准色标志牌色彩图例标准色蓝色(BLUE)C100MOYOK02.3.8 图例及配置规范2、必须系安全带4、必须戴防护帽5、必须通风、配戴防护手套7、必须戴防毒面具工艺及安装要求1、工艺要求工艺一：双膜反光标志牌2.3.9 应用图例图例1 图例22.4 提示标志2.4.1 提示标志的含义是向人们提供某种信息(如标明安全设施或场所等)的图形标志。

2.4.2 提示标志的基本形式是正方形衬底牌，内为圆形提示标志，四周间隙相等。

2.4.3 提示标志圆形为白色，黑体黑色字，衬底色为绿色。

字号根据标志牌尺寸、字数适当调整。

2.4.4 提示标志牌的参数：A=250mm，D=200mm或A=150mm，D=120mm2.4.5 提示标志牌的制图标准2.4.6 提示标志牌的标准色标志牌色彩图例标准色(GREEN)C100 MO Yl00 K0绿色、在此工作、从此进出工艺及安装要求2.4.8 图例应用精品文档精品文档。

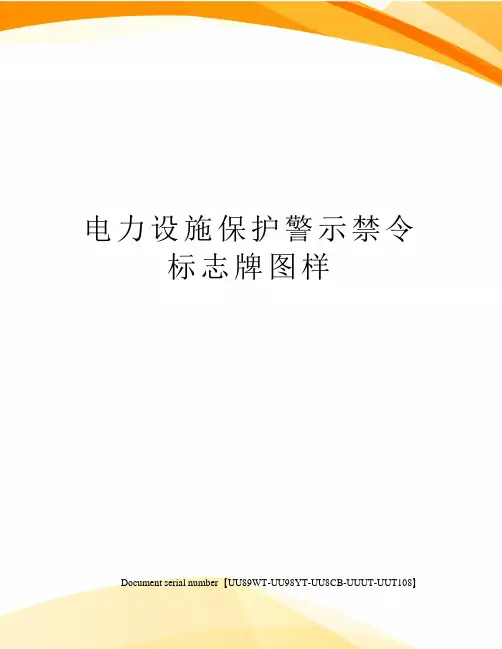

电力设施保护警示禁令标志牌图样Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】附件1：电力设施保护警示、禁令标志牌图样一、电力设施保护标志牌1、电力设施保护警示标志牌标志牌材质：采用专用粘贴式聚酯材料或铝制牌。

标志牌制作标准：高度300mm，宽度400mm，底色为黄色，字体为黑体加粗，边框及字体颜色均为黑色，字体大小可根据版面内容自定，线宽1mm，内框线与边缘距离10mm。

标志牌安装位置：A、铁塔安装在距离地面5米上方；B、水泥杆安装在距离地面3米上方；C、其他需要安装的位置。

标志牌粘贴要求：①横向贴于设施表面；②保证粘贴平整规范、无气泡、无褶皱；③确保粘贴面干燥、干净。

警示标语：参考附件2或根据设施不同情况自定。

（1）标志牌制作标准，见图A1-1。

（2）电力设施保护标志牌推荐参数见表A1-1。

表A1-1 标识牌推荐参数 单位：mm 参数 A B A 1 B 1 C 数值300400280380100（3）电力设施保护标志牌图例,见图A1-2。

A 1 A图A1-1电力设施保护标志牌制作标准湖南省电力设施保护标志警示标语产权单位名称联系电话：B 1 BC湖南省电力设施保护标志高压危险 禁止攀登湖南省电力公司2、发电厂、水电站大坝保护区域内的禁区标志牌。

标志牌材质：采用专用粘贴式聚酯材料或铝制牌。

标志牌制作标准：高度600mm，宽度800mm，底色为黄色，字体为黑体加粗，边框及字体颜色均为黑色，字体大小可根据版面内容自定，线宽10mm，内框线与边缘距离30mm。

标志牌安装位置：A、库区上游，距大坝300m处左右岸；B、电厂安装在距离厂门外侧，离地面1.5米上方；C、其他需要安装的位置。

标志牌粘贴要求：①横向贴于设备表面；②保证粘贴平整规范、无气泡、无褶皱；③确保粘贴面干燥、干净。

警示标语：参考附件2或根据设施不同情况自定。

（1）标志牌制作标准，见图A2-1（2）发电厂禁区标志牌推荐参数见表A2-2。

安全标识牌汇总一、禁止类安全标识牌禁止输电路下吊装配电重地闲人莫入禁止扒乘矿车禁止锁闭禁止攀牵线缆装油场地禁止修车禁止游泳禁止使用无线通信禁止乘输送带禁止跨输送带禁止乱动消防器材禁止料罐乘人禁止混放禁止操作有人工作禁止攀登高压危险禁止合闸线路有人工作禁止合闸有人工作禁止非机动车停车禁带烟火禁止机动车通行禁止驶入禁止单扣吊装禁止饮用禁止穿带钉鞋禁止穿化纤服装禁止戴手套禁止抛物禁止停车禁止堆放禁止吊篮乘人禁止靠近禁止停留禁止入内禁止跳下禁止攀登禁止跨越禁止通行运转时禁止加油修理时禁止转动禁止合闸禁止启动禁止用水灭火禁止放易燃物禁止酒后上岗禁止明火作业禁止带火种禁止烟火禁止吸烟放空禁止烟火禁止撞击禁止运物入内禁止断开禁止叉车通行禁止个人搬运禁止挖掘禁止启动禁止注水高压电禁止靠近禁止超负荷禁止磁性物质禁止金属物禁止使用相关者以外禁止出入禁止超载禁止跑动禁止出入禁止开启禁止伸入禁止乘货梯禁止行走禁止堆放可燃物禁止乘坐禁止侧身工作高压电禁止触摸禁止碰到禁止用高压气体做其它事禁止断开禁止滚动禁止焊接作业禁止靠近旋转体禁止吸入禁止打手机禁止用汽油擦物禁止燃放鞭炮禁止架梯禁止非工作人员入内禁止攀爬禁止手伸进混合机禁止二人操作禁止用手扒料禁止车间乘人限速行驶禁止鸣喇叭禁止酒后入井禁止拍照禁止乘入登钩禁止钻杆时过人二、警告类安全标识牌清洁中请注意当心起重作业当心起重作业未使用时切断电源当心卷入施工中请注意开门时请注意注意低温请勿穿行接地当心超压当心卷入当心卷入当心卷入注意高温当心脚下当心卷入当心挤伤当心夹伤保持温度当心压伤当心高压气罐当心伤手当心高温当心有害物当心噪音当心推动平衡当心叉车当心起重作用当心磁场当心头顶当心倒塌当心放射性废料注意落物当心不规则路面小心地滑倒当心压伤正在检查注意危险区域注意高温当心泄露当心开口处当心挤伤当心压手当心吊装触电当心天燃气爆炸注意先点火后开气当心外溢当心压伤当心碾脚小心攀登小心台阶维修中请注意当心皮带伤人当心煤粒飞溅伤人当心回火当心静电当心超压当心水灾当心交叉道口当心日晒当心火车当心矿车行驶当心坠入溜井当心井喷当心高压管线当心落水当心电离辐射注意防尘当心片帮滑坡当心突出当心拉断当心氧化物料火灾当心感染当心机械绞伤噪声有害注意高温当心有害气体当心有害气体中毒当心泄漏有电危险当心夹手当心碰头当心高温表面当心蒸汽和热水当心裂变物质当心绊倒当心滑跌必须标准化施工当心铁屑伤人当心弧光当心烫伤当心坑洞当心塌方当心瓦斯当心冒顶当心车辆当心扎脚当心落物当心坠落当心吊物当心伤人当心机械伤人当心电缆当心触电当心化学反应当心中毒当心腐蚀当心爆炸当心火灾注意安全三、指令类安全标识牌必须持证指挥必须接地必须戴工作帽清扫清洁确认合格佩带耳塞请洗手请使用正确姿势搬运物体正在检修请穿戴整齐上岗请穿戴整齐必须穿防寒服确认作业顺序必须穿防护鞋戴防护手必须穿隔热服必须戴防护面罩套必须用防护屏必须戴耳塞必须戴防护眼镜安全帽必须戴防护眼镜安全帽必须戴防护眼镜护耳器通道必须保持畅通故障整理整顿严格执行检查必须戴鞋套必须戴防护眼镜必须戴供氧设备必须穿戴绝缘用品必须防护面罩必须携带矿灯必须戴矿工帽鸣笛走人行道必须带自救器必须设置通风必须注意通风必须装设护罩必须持证上岗必须用防护网罩必须加锁必须走上方通道必须用防护装置必须穿防护服必须穿救生衣必须穿工作服必须系安全带必须穿防护鞋必须戴防护手套必须戴防护耳器必须戴防护帽必须戴安全帽必须戴防尘口罩必须戴防护面具必须戴防护眼镜必须保持清洁四、提示类安全标识牌紧急停止开关担架安全通道紧急洗眼水饮用水机动车戴防火帽车体接地熄火装油消防警铃紧急淋浴装置扶梯一上击碎板面可动火区避险处安全楼梯安全通道紧急出口太平门紧急淋浴处扶梯一下你进行复核了吗要害部位五、消防类安全标识牌当心爆炸当心易燃物质当心易燃物质朝右朝左灭火器禁止吸烟禁止烟火禁止堆放禁止燃放鞭炮禁止用水灭火禁止锁闭禁止带火种箭头标志消火梯发声警报器消防手动启动器灭火设备存放库存禁止放易燃物火灾逃生装备消防水泵接合器地下消火栓火警情报按纽消防水带地上消火栓灭火器火警电话119六、建筑工地类安全标识牌砂浆配合比指示牌混凝土配合比指示牌建筑施工产品标识脚手架验收合格证楼层标牌塔吊安装验收合格证建筑工地合格证施工合格证安全教育制度脚手架合格证物资标识牌施工机械设备状态标识牌职工守则临时用电规定职工安全生产公约配电箱规则晴雨记录表项目经理岗位职责施工现场安全管理制度工程概况表安全生产牌消防保卫牌文明施工牌管理人员名单及监督电话安全用电十大禁令混凝土搅拌机操作规程砂浆搅拌机安全操作规安全员职责程工长(施工员)安全职责十项安全技术措施文明工地八大标准安全措施牌安全记录牌安全纪律牌工人的安全生产职责工程概况牌脚手架使用维护施工现场十不准安全十大禁令安全生产六大纪律三宝四口防护规定安全宣传牌江泽民总书记对安全生产七、电力设施类安全标识牌配电房危险免进禁止在高压线路下钓鱼高压线上禁止钓鱼禁止开挖取土禁止挖土高压生命危险禁止抛锚高压危险禁止在高压线路附近放风禁止挖掘禁放风筝不要在线路附近放风筝不得在电杆上安装广告牌禁止堆物禁止悬物严禁攀登变压器台严禁在电线下施工禁止植树禁止攀登接地端洗眼水斜箭头直箭头从此上下在此工作从此跨越右从此跨越左紧急出口右紧急出口配戴防护手套注意通风必须戴防护帽必须戴防护眼镜必须系安全带必须戴安全帽当心落水当心坠落当心腐蚀当心坑洞当心中毒小心火车当心触电止步高压危险当心落物施工现场禁止通行禁止使用无线通信禁止游泳未经许可不得入内禁止戴手表禁止吸烟禁止乘人禁止跨越禁止操作有人工作禁止合闸线路有人工作禁止合闸有人工作禁止攀登高压危险禁止带火种氢气机组严禁烟火禁止烟火小心有电ABC 禁止合闸有电危险止步高压危险配电重地闲人莫入禁止合闸线路有人工作禁止攀登高压危险禁止合闸有人工作在此工作从此上下八、矿山类安全标识牌注意卫生文明生产安全第一预防为主急救站正在检修不准送电回风巷道入风巷道前方慢行沉陷区危险区放炮警戒线电话当心片帮滑坡当心坠入溜井当心有害气体中毒当心矿车行驶当心突出当心水灾当心弯道当心交叉道口当心列车通过必须穿戴绝缘用品必须带自救器必须携带矿灯必须戴矿工帽鸣笛走人行道必须走上方通道禁止驶入禁止料罐乘人禁止料罐乘人禁止攀牵线缆禁止乘入登钩禁止乘入登钩禁止车间乘人禁止扒乘矿车禁止酒后入井禁带烟火九、职业病类安全标识牌出口上出口右安全出口左救援电话急救站戴防毒面具注意通风穿防护服穿防护鞋戴防护手套戴护耳器戴防尘口罩戴防护镜当心电离辐射当心弧光当心感染当心中毒噪声有害注意防尘当心有毒气体注意高温当心腐蚀禁止停留禁止启动禁止入内十、环境保护类安全标识牌污水排放口危险废物一般固体废物噪音排放源废气排放口废品堆放处一般固体废物噪音排放源废气排放口污水排放口十一、行业常用类安全标识牌精心操作节电禁止拍照当心易碎品请敲门注意燃气阀门佩带胸卡上岗注意连接部位节约时间节约热水请勿扬尘燃气阀门十二、危险货物类安全标识牌杂类腐蚀品三级放射性物品二级放射性物品一线放射性物品感染性物品有害品有毒品剧毒品有机过氧化物氧化剂遇湿易燃物品自燃物品易燃固体易燃气体有毒气体不燃气体易燃气体爆炸品1.5爆炸品1.4爆炸品。

变电站常用安全标示牌序号名称样列尺寸（mm）颜色1禁止合闸有人工作200×160白底，红色圆形斜杠，黑色禁止标志符号2禁止合闸线路有人工作200×160白底，红色圆形斜杠，黑色禁止标志符号3 禁止分闸200×160白底，红色圆形斜杠，黑色禁止标志符号4 在此工作250×250衬底为绿色，中有直径200mm和65mm白圆圈5止步高压危险300×240 白底，黑色禁止标志符号6 从此上下250×250衬底为绿色，中有直径200mm白圆圈7 从此进出250×250衬底为绿色，中有直径200mm和65mm白圆圈8禁止攀登高压危险500×400白底、红色圆形斜杠，黑色禁止标志符号200×1609禁止操作有人工作200×160白底，红色圆形斜杠，黑色禁止标志符号10止步高压危险300×240白底，黑色正三角形及标志符号，衬低为黄色11 禁止通行500×400白底，红色圆形斜杠，黑色禁止标志符号12 当心坠落250×250白底，黑色正三角形及标志符号，衬底为黄色13 禁止吸烟200×160 见图14 必须佩带安全帽200×300 见图15 必须系安全带200×300 见图16 当心落水200×300 见图17 有电危险200×160 见图18 注意安全160×200 见图19 禁止入内200×300 见图非工作人员20200×300 见图禁止入内21 禁止游泳200×300 见图22 禁止触摸200×300 见图正在检修23200×300 见图禁止转动。

电力安全警示牌、标识牌、标志牌规格材料表配电重地闲人莫入设备正在运行机房重地闲人免进A当心触电当心静电特维修禁止燥作有£电危歹险禁止合闸线路有人工作彳小心有电从此1在此工作已接地禁止合闸配电重地 闲人莫入、部分标牌国标尺寸:1.禁止合闸，有人工作！【经合闸即可送电到施工设备的断路器（开关）和隔离开关（刀闸）操作把手上】尺寸：200*160和80*65颜色：白底，红色圆形斜杠，黑色禁止标志符号。

黑字2 .禁止合闸，线路有人工作！【线路断路器（开关）和隔离开关（刀关）把手上】尺寸：200*160和80*65颜色：白底，红色圆形斜杠，黑色禁止符号。

黑字3 .禁止分闸【接地刀闸与检修设备之间的断路器（开关）操作把手上】尺寸：200*160和80*65颜色：白底，红色圆形斜杠，黑色禁止标志符号，黑字4 .在此工作！【工作地点或检修设备上】尺寸：250*250和80*80 颜色：衬底为绿色，中有直径200mm 和65mm白圆圈，黑字，写于白圆圈中5 .止步，高压危险！【施工地点临近带点设备的遮拦上；室外工作地点的围栏上；禁止通行的过道上；高压试验地点；室外钩架上；工作地点临近带电设备的横梁上，尺寸：300*240和200*160颜色：白底，黑色正三角形及标志符号，衬底为黄色】黑字6 .从此上下！【工作人员可以上下的铁道、爬梯上，尺寸:250*250 , 衬底为绿色，中有直径200mm白圆圈】黑字，写于白圆圈中7 .禁止攀登，高压危险！【高压配电装置构架的爬梯上，变压器、电抗器等设备的爬梯上，尺寸：500*400和200*160,颜色：白底，红色圆形斜杠，黑色禁止标志符号】黑字。

&线路相位标志牌：A\B\C套牌组合9 .制作工艺：贴膜丝网印刷。

10 .根据国标定做，常规板厚0.8mm , 1.5mm电力线路警示牌产品类型：电力标志牌产品规格:4 X5cm产品材质：PVC其它规格:30 X40cm注：标志牌材质和规格可根据客户要求定做，主要材质：PVC塑料、铝反光、铝腐蚀、铝平印、不锈钢腐蚀、搪瓷等七大系列安全标志牌通用规格：30 X40、40 X50cm 电力专用规格：32 X40、30 X24、20 X l6cm 防火专用规格:23 X50cm PVC 板厚度:1.8mm。

电力行业安全标识牌的样式以及尺寸表1：电力安全标示牌清单（变电站部分）电力安全标示牌制作标准图1：禁止类标示牌制作标准序号名称 A B A1 D(B1) D1 C α1 禁止合闸，有人工作！200 160 45 120 0.8D 0.08D 45°2 禁止合闸，线路有人工作！200 160 45 120 0.8D 0.08D 45°3 禁止分闸！200 160 45 120 0.8D 0.08D 45°4 禁止攀登，高压危险!200 160 45 120 0.8D 0.08D 45°500 400 112 300 0.8D 0.08D 45°表2：禁止标示牌制图参数(单位：mm)序号名称式样尺寸（mm）颜色字样1 禁止合闸，有人工作！200×160白底，红色圆形斜杠，黑色禁止标志符号黑字2 禁止合闸，线路有人工作！200×160白底，红色圆形斜杠，黑色禁止标志符号黑字3 禁止分闸！200×160白底，红色圆形斜杠，黑色禁止标志符号黑字4 禁止攀登，高压危险! 500×400200×160白底，红色圆形斜杠，黑色禁止标志符号黑字5 止步，高压危险！300×240200×160白底，黑色正三角形及标志符号，衬底为黄色黑字6 在此工作！250×250衬底为绿色，中有直径200mm和65mm白圆圈黑字，写于白圆圈中7 从此上下！250×250衬底为绿色，中有直径200mm白圆圈黑字，写于白圆圈中8 从此进出！250×250衬底为绿色，中有直径200mm白圆圈黑体黑字，写于白圆圈中图2：禁止类标示牌的标准色图3：警告类标示牌制作标准序号名称 A B B1(A1) A2 C1 止步，高压危险！200 160 120 45 0.064A1300 240 180 67 0.064A1 表3：警告类标示牌制图参数(单位：mm)图4：警告类标示牌的标准色图例图5：提示类标示牌制作标准序名称 A D 号1 在此工作！250 2002 从此上下！250 2003 从此进出！250 200表4：提示标示牌制图参数(单位：mm)图6：提示类标示牌的标准色图7：禁止合闸有人工作图8：禁止合闸线路有人工作图9：禁止分闸图10：禁止攀登，高压危险！图11：止步，高压危险！图13：在此工作图14：从此进出图12：从此上下。

电力安全警示牌、标识牌、标志牌规格材料表一、部分标牌国标尺寸：1．禁止合闸，有人工作！【经合闸即可送电到施工设备的断路器（开关）和隔离开关（刀闸）操作把手上】尺寸：200*160 和80*65颜色：白底，红色圆形斜杠，黑色禁止标志符号。

黑字2．禁止合闸，线路有人工作！【线路断路器（开关）和隔离开关（刀关）把手上】尺寸：200*160和80*65颜色：白底，红色圆形斜杠，黑色禁止符号。

黑字3．禁止分闸【接地刀闸与检修设备之间的断路器（开关）操作把手上】尺寸：200*160和80*65颜色：白底，红色圆形斜杠，黑色禁止标志符号，黑字4．在此工作！【工作地点或检修设备上】尺寸：250*250和80*80颜色：衬底为绿色，中有直径200mm和65mm白圆圈，黑字，写于白圆圈中5．止步，高压危险！【施工地点临近带点设备的遮拦上；室外工作地点的围栏上；禁止通行的过道上；高压试验地点；室外钩架上；工作地点临近带电设备的横梁上，尺寸：300*240和200*160颜色：白底，黑色正三角形及标志符号，衬底为黄色】黑字6．从此上下！【工作人员可以上下的铁道、爬梯上，尺寸：250*250，衬底为绿色，中有直径200mm白圆圈】黑字，写于白圆圈中7．禁止攀登，高压危险！【高压配电装置构架的爬梯上，变压器、电抗器等设备的爬梯上，尺寸：500*400和200*160,颜色：白底，红色圆形斜杠，黑色禁止标志符号】黑字。

8．线路相位标志牌：A\B\C套牌组合9．制作工艺：贴膜丝网印刷。

10．根据国标定做，常规板厚0.8mm，1.5mm。

电力线路警示牌产品类型: 电力标志牌产品规格: 4×5cm产品材质: PVC其它规格: 30×40cm注: 标志牌材质和规格可根据客户要求定做, 主要材质: PVC塑料、铝反光、铝腐蚀、铝平印、不锈钢腐蚀、搪瓷等;名称规格cm名称规格cm名称规格cm禁止合闸有人工作20×10停电25×16设备在运行20×10 25×20送电25×16设备在检修20×10禁止合闸线路有人工作20×10已接地5×8完好设备20×10 25×2025×16完好8×8禁止操作有人工作20×10当心触电25×20线路标语牌每套三块ABC45×45 25×20注意安全25×2025×25止步、高压危险25×20禁止烟火25×20两侧电源禁止合闸20×10禁止攀登、高压危险25×20禁止吸烟25×20在此工作25×25禁止操作20×10一、二、三、四、五类设备20×10从此上下25×25禁止合闸20×10高压、生命危险! 25×20小心有电20×10配电重地闲人莫入30×15有电危险25×20此处双电源25×20机房重地闲人莫入30×15七大系列安全标志牌通用规格: 30×40、40×50cm 电力专用规格: 32×40、30×24、20×16cm 防火专用规格: 23×50cm PVC板厚度:1.8mm配电室名称标识牌数量规格材料备注#1机组6KV配电室2块国标PVC塑料#2机组6KV配电室2块国标PVC塑料#1机组励磁配电室2块国标PVC塑料#2机组励磁配电室2块国标PVC塑料UPS、直流系统配电室2块国标PVC塑料#1、#2机组蓄电池室2块国标PVC塑料网控室2块国标PVC塑料化学配电室2块国标PVC塑料综合水泵房配电室2块国标PVC塑料综合办公楼配电室2块国标PVC塑料输煤配电室2块国标PVC塑料除灰、脱硫配电室2块国标PVC塑料设备名称标识牌#1发电机1块国标PVC塑料#2发电机1块国标PVC塑料#1主变压器1块国标PVC塑料#2主变压器1块国标PVC塑料#1高压厂用变压器1块国标PVC塑料#2高压厂用变压器1块国标PVC塑料起备变压器1块国标PVC塑料#1励磁变压器1块国标PVC塑料#2励磁变压器1块国标PVC塑料#1低压厂用工作变压1块国标PVC塑料器#2低压厂用工作变压1块国标PVC塑料器1块国标PVC塑料#1主厂房低压备用变压器厂房低压备用变1块国标PVC塑料化学变压器1块国标PVC塑料综合水泵房变压器1块国标PVC塑料综合办公楼变压器1块国标PVC塑料输煤变压器1块国标PVC塑料除灰、脱硫变压器1块国标PVC塑料电气安全警示、标示牌禁止合闸，有人工作50块国标PVC塑料大、小各25快禁止操作，有人工作60块国标PVC塑料大、小各30快10块国标PVC塑料禁止合闸，线路有人工作禁止分闸10块国标PVC塑料禁止攀登，高压危险20块国标PVC塑料禁止通行5块国标PVC塑料未经许可，不得入内5块国标PVC塑料当心触电10块国标PVC塑料止步，高压危险20块国标PVC塑料机房重地闲人免进5块国标PVC塑料配电重地闲人免进5块国标PVC塑料运行设备10块国标PVC塑料从此上下20块国标PVC塑料在此工作30块国标PVC塑料安全警示带3盒防护围栏遮拦。

电力安全标志牌标准规格说明电力安全标志1安全标志1.1安全标志通过颜色与几何形状的组合表达通用的安全信息，并且通过附加图片符号表达特定安全信息的标志。

1.2辅助标志为另一个标志提供补充说明，起辅助作用的标志。

1.3组合标志在一个矩形载体上同时含有安全标志和辅助标志的标志。

1.4禁止标志禁止标志是禁止人们不安全行为的图形标志。

1.5警告标志提醒人们对周围环境引起注意，以避免可能发生危险的图片标志。

1.6指令标志强制人们必须做出某种动作或者采用防范措施的图片标志。

1.7 提示标志向人们提供某种信息（如标明安全设施或者场所等）的图形标志。

2. 常用电力安全标志牌材质分为：塑料、铝反光、不锈钢、搪瓷、雪花板等。

3. 电力安全标志牌使用范围包括：电力，交通，消防，通信，公共信息，工地施工，工地安全，安全生产，矿山安全等。

4. 电力安全标志牌内容：安全标志牌，禁止类安全标志牌，警告类安全标志牌，指令类安全标志牌，提示类安全标志牌，线路相位安全标志牌，消防安全标志牌，通信安全标志牌，中国移动通信光缆牌，限速限高安全标志牌，塑料安全标志牌，铝反光安全标志牌，铝平印安全标志，铝腐蚀安全标志牌，不锈钢拉丝安全标志牌，不锈钢镜面安全标志牌，五角阀门牌，门牌号，中国电信标识牌，联通标识牌，职业危害告知牌，环保标志牌，安全生产标语牌，安全知识宣传牌等等。

5. 电力安全标志牌的颜色、形状的规定：（1）警告标志的颜色为黄底、黑边、黑图案，形状为等边三角形，顶角朝上。

（2）禁令标志的颜色为白底、红圈、红杠、黑图案，图案压杠。

其中解除禁超车、解限制速度标志为白底、黑圈、黑杠、黑图案，图案压杠。

形状为圆形，让路标志为顶角向下的等边三角形。

（3）指示标志的颜色为蓝底、白图案。

形状为圆形、长方形和正方形。

（4）指路标志的颜色除里程碑、百米桩、公路界牌外，一般道路为蓝底、白图案。

形状6.安全标志牌尺寸：500*400 400*320 300*240 200*160注：可根据客户要求定做生产。

.
；. 各种标志
1.禁止标志
①禁止堆放4型6张贴牌
②禁止启动2型10张挂牌
③禁止合闸2型10张挂牌
④禁止靠近6型6张贴牌
⑤禁止入内6型6张贴牌
⑥禁止触摸2型6张贴牌
⑦禁止穿化纤服装3型6张贴牌
⑧禁止穿带钉鞋3型6张贴牌
⑨禁止带心脏起搏器着靠近3型2张贴牌
⑩设备检修禁止合闸（图1-8）2型10张挂牌11线路工作禁止合闸（图1-8）2型10张挂牌
2.警告标志
①当心电缆6型10张贴牌
②当心磁场2型2张贴牌
3.指令标志
①必须戴防护眼镜3型6张贴牌
②必须戴防护手套3型6张贴牌
③必须穿防护鞋3型6张贴牌
④必须接地4型5张贴牌
⑤必须把出插头4型5张挂牌
4.提示标志
①紧急出口4型10张贴牌
以上各种标志牌制作要求符合GB2894-2008《安全标志及其使用导则》规范，并按照文字辅助标志的制作要求制作横写文字辅助标志。

电力安全标志牌标准规格说明(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电力安全标志牌标准规格说明电力安全标志1安全标志1.1安全标志通过颜色与几何形状的组合表达通用的安全信息，并且通过附加图片符号表达特定安全信息的标志。

辅助标志为另一个标志提供补充说明，起辅助作用的标志。

组合标志在一个矩形载体上同时含有安全标志和辅助标志的标志。

禁止标志禁止标志是禁止人们不安全行为的图形标志。

警告标志提醒人们对周围环境引起注意，以避免可能发生危险的图片标志。

指令标志强制人们必须做出某种动作或者采用防范措施的图片标志。

提示标志向人们提供某种信息（如标明安全设施或者场所等）的图形标志。

2. 常用电力安全标志牌材质分为：塑料、铝反光、不锈钢、搪瓷、雪花板等。

3. 电力安全标志牌使用范围包括：电力，交通，消防，通信，公共信息，工地施工，工地安全，安全生产，矿山安全等。

4. 电力安全标志牌内容：安全标志牌，禁止类安全标志牌，警告类安全标志牌，指令类安全标志牌，提示类安全标志牌，线路相位安全标志牌，消防安全标志牌，通信安全标志牌，中国移动通信光缆牌，限速限高安全标志牌，塑料安全标志牌，铝反光安全标志牌，铝平印安全标志，铝腐蚀安全标志牌，不锈钢拉丝安全标志牌，不锈钢镜面安全标志牌，五角阀门牌，门牌号，中国电信标识牌，联通标识牌，职业危害告知牌，环保标志牌，安全生产标语牌，安全知识宣传牌等等。

5. 电力安全标志牌的颜色、形状的规定：（1）警告标志的颜色为黄底、黑边、黑图案，形状为等边三角形，顶角朝上。

（2）禁令标志的颜色为白底、红圈、红杠、黑图案，图案压杠。

其中解除禁超车、解限制速度标志为白底、黑圈、黑杠、黑图案，图案压杠。

形状为圆形，让路标志为顶角向下的等边三角形。

（3）指示标志的颜色为蓝底、白图案。

形状为圆形、长方形和正方形。

（4）指路标志的颜色除里程碑、百米桩、公路界牌外，一般道路为蓝底、白图案。

配电室的七种标识牌
1. 配电室入口标识牌：用于标识配电室的入口位置，通常为一个大型标识牌，上面会标明“配电室”字样。

2. 高压电警示标识牌：用于提醒人员注意配电室内的高压电设备，通常为黄底黑字的标识牌，上面会标明“高压电警示”字样。

3. 禁止入内标识牌：用于禁止未经许可的人员进入配电室，通常为红底白字的标识牌，上面会标明“禁止入内”字样。

4. 紧急停电开关标识牌：用于标识配电室内的紧急停电开关，通常为红底白字的标识牌，上面会标明“紧急停电开关”字样。

5. 电气设备开关标识牌：用于标识配电室内各个电气设备的开关，通常为白底黑字的标识牌，上面会标明该开关所控制的设备名称。

6. 安全用电标识牌：用于提醒人员注意安全用电，如切勿私拉乱接电线，通常为黄底黑字的标识牌，上面会标明“安全用电”字样。

7. 紧急出口标识牌：用于标识配电室内的紧急出口位置，通常为绿底白字的标识牌，上面会标明“紧急出口”字样。
