05 抗震底部剪力法计算总结

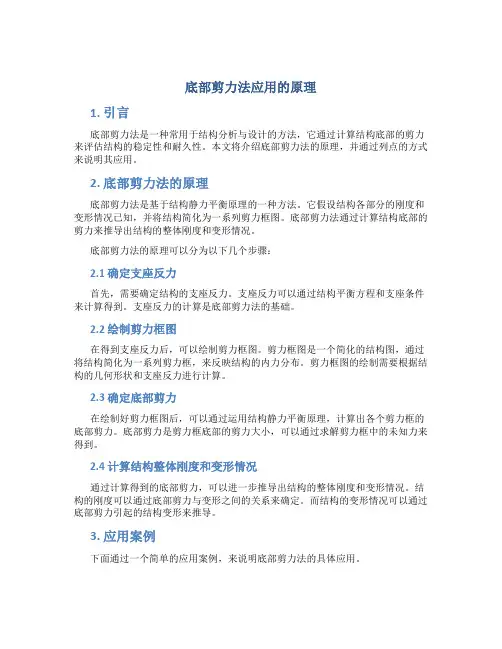

底部剪力法应用的原理1. 引言底部剪力法是一种常用于结构分析与设计的方法，它通过计算结构底部的剪力来评估结构的稳定性和耐久性。

本文将介绍底部剪力法的原理，并通过列点的方式来说明其应用。

2. 底部剪力法的原理底部剪力法是基于结构静力平衡原理的一种方法。

它假设结构各部分的刚度和变形情况已知，并将结构简化为一系列剪力框图。

底部剪力法通过计算结构底部的剪力来推导出结构的整体刚度和变形情况。

底部剪力法的原理可以分为以下几个步骤：2.1 确定支座反力首先，需要确定结构的支座反力。

支座反力可以通过结构平衡方程和支座条件来计算得到。

支座反力的计算是底部剪力法的基础。

2.2 绘制剪力框图在得到支座反力后，可以绘制剪力框图。

剪力框图是一个简化的结构图，通过将结构简化为一系列剪力框，来反映结构的内力分布。

剪力框图的绘制需要根据结构的几何形状和支座反力进行计算。

2.3 确定底部剪力在绘制好剪力框图后，可以通过运用结构静力平衡原理，计算出各个剪力框的底部剪力。

底部剪力是剪力框底部的剪力大小，可以通过求解剪力框中的未知力来得到。

2.4 计算结构整体刚度和变形情况通过计算得到的底部剪力，可以进一步推导出结构的整体刚度和变形情况。

结构的刚度可以通过底部剪力与变形之间的关系来确定。

而结构的变形情况可以通过底部剪力引起的结构变形来推导。

3. 应用案例下面通过一个简单的应用案例，来说明底部剪力法的具体应用。

3.1 问题描述假设有一个悬臂梁，其长度为L，梁的截面形状为矩形，宽度为b，高度为h。

求解在悬臂梁上的底部剪力分布。

3.2 解决方法步骤1：确定支座反力根据悬臂梁的支持条件，可以确定支座反力为： - 悬臂梁左端的支座反力为P1 = 0 - 悬臂梁右端的支座反力为P2 = P步骤2：绘制剪力框图根据悬臂梁的几何形状和支座反力，可以绘制出剪力框图。

剪力框图如下：|----P1----||------P2------|步骤3：确定底部剪力根据剪力框图，可以确定剪断面内的底部剪力分布。

底部剪力法公式
底部剪力法（Bottom-Up Shear Method）是一种常用于计算混凝土结构中梁的剪力的方法。

该方法的公式如下：
V = ΣVc - ΣVs - Vp
其中，V表示梁的剪力，ΣVc表示混凝土的剪力，ΣVs表示钢筋的剪力，Vp表示预应力筋的剪力。

具体来说，ΣVc的计算方法为：ΣVc = αc ×b ×d ×fck，其中αc为混凝土的剪力系数，一般取0.5；b为梁的宽度；d为梁的有效高度，即截面高度减去钢筋直径的一半；fck为混凝土的强度等级。

ΣVs的计算方法为：ΣVs = ΣAs ×fy / cotθ，其中ΣAs为梁中钢筋的总面积；fy为钢筋的屈服强度；θ为钢筋与水平方向的夹角，一般为45度。

Vp的计算方法因结构形式不同而异。

对于单向受弯梁，Vp可以通过计算预应力筋的拉力得到；对于双向受弯梁，则需要考虑预应力筋的压力和弯矩的作用。

需要注意的是，底部剪力法仅适用于剪力作用在梁底部的情况。

对于剪力作用在梁顶部的情况，应使用顶部剪力法。

此外，还应根据具体结构的特点，选择适当
的计算方法和参数。

底部剪力法计算水平地震作用
底部剪力法计算水平地震作用：底部剪力法是一种常用的结构抗震设计方法，可用于计算结构的水平地震作用。

根据建筑抗震设计规范GB 50011-2010 (2016年版) / 5 地震作用和结构抗震验算/ 5.2 水平地震作用计算[2]，使用底部剪力法时，各楼层可以仅取一个自由度，而结构的水平地震作用标准值应按下列公式进行计算：
Fh = Ah ×Cc ×W
其中，Fh 为结构的水平地震作用标准值，Ah 为地震烈度与场地类别的相应系数，Cc 为结构的概率密度函数，W 为结构的重量。

在此公式中，Ah 和Cc 可以通过地震烈度和场地类别查表得到，而结构的重量则需要通过结构荷载计算等方式进行估算。

值得注意的是，底部剪力法适用于多层框架结构才能够得出准确的结果，其他类型的结构计算方法有所不同。

以上内容参考了“建筑抗震设计规范GB 50011-2010 (2016年版) / 5 地震作用和结构抗震验算/ 5.2 水平地震作用计算”。

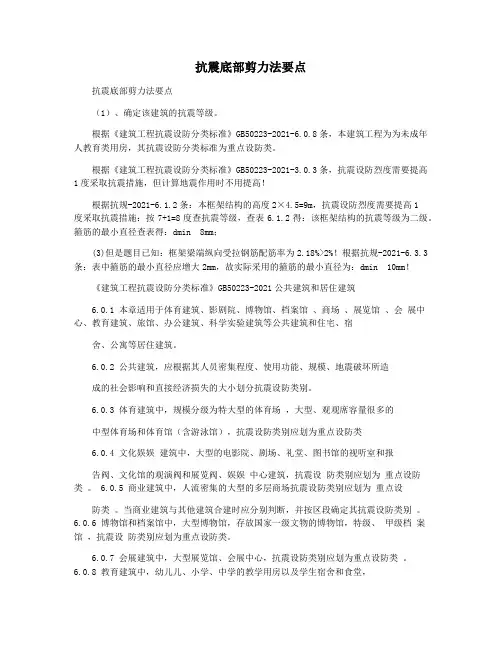

抗震底部剪力法要点抗震底部剪力法要点（1）、确定该建筑的抗震等级。

根据《建筑工程抗震设防分类标准》GB50223-2021-6.0.8条，本建筑工程为为未成年人教育类用房，其抗震设防分类标准为重点设防类。

根据《建筑工程抗震设防分类标准》GB50223-2021-3.0.3条，抗震设防烈度需要提高1度采取抗震措施，但计算地震作用时不用提高！根据抗规-2021-6.1.2条：本框架结构的高度2×4.5=9m，抗震设防烈度需要提高1度采取抗震措施：按7+1=8度查抗震等级，查表6.1.2得：该框架结构的抗震等级为二级。

箍筋的最小直径查表得：dmin8mm；(3)但是题目已知：框架梁端纵向受拉钢筋配筋率为2.18%>2%！根据抗规-2021-6.3.3条：表中箍筋的最小直径应增大2mm，故实际采用的箍筋的最小直径为：dmin10mm！《建筑工程抗震设防分类标准》GB50223-2021公共建筑和居住建筑6.0.1 本章适用于体育建筑、影剧院、博物馆、档案馆、商场、展览馆、会展中心、教育建筑、旅馆、办公建筑、科学实验建筑等公共建筑和住宅、宿舍、公寓等居住建筑。

6.0.2 公共建筑，应根据其人员密集程度、使用功能、规模、地震破坏所造成的社会影响和直接经济损失的大小划分抗震设防类别。

6.0.3 体育建筑中，规模分级为特大型的体育场，大型、观观席容量很多的中型体育场和体育馆（含游泳馆），抗震设防类别应划为重点设防类6.0.4 文化娱娱建筑中，大型的电影院、剧场、礼堂、图书馆的视听室和报告阀、文化馆的观演阀和展览阀、娱娱中心建筑，抗震设防类别应划为重点设防类。

6.0.5 商业建筑中，人流密集的大型的多层商场抗震设防类别应划为重点设防类。

当商业建筑与其他建筑合建时应分别判断，并按区段确定其抗震设防类别。

6.0.6 博物馆和档案馆中，大型博物馆，存放国家一级文物的博物馆，特级、甲级档案馆，抗震设防类别应划为重点设防类。

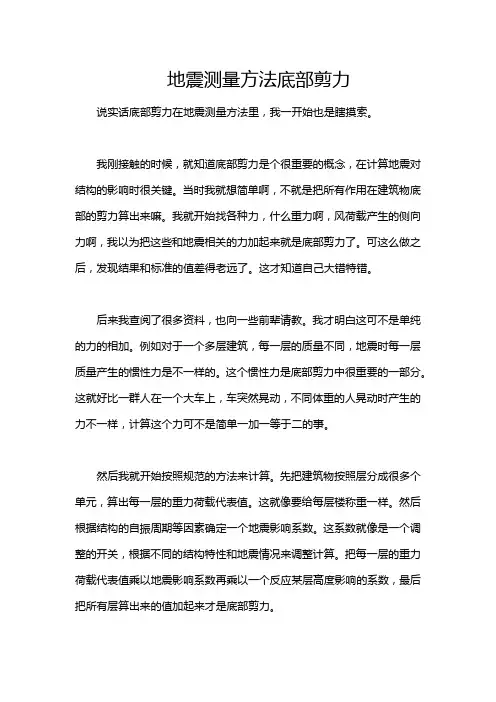

地震测量方法底部剪力说实话底部剪力在地震测量方法里，我一开始也是瞎摸索。

我刚接触的时候，就知道底部剪力是个很重要的概念，在计算地震对结构的影响时很关键。

当时我就想简单啊，不就是把所有作用在建筑物底部的剪力算出来嘛。

我就开始找各种力，什么重力啊，风荷载产生的侧向力啊，我以为把这些和地震相关的力加起来就是底部剪力了。

可这么做之后，发现结果和标准的值差得老远了。

这才知道自己大错特错。

后来我查阅了很多资料，也向一些前辈请教。

我才明白这可不是单纯的力的相加。

例如对于一个多层建筑，每一层的质量不同，地震时每一层质量产生的惯性力是不一样的。

这个惯性力是底部剪力中很重要的一部分。

这就好比一群人在一个大车上，车突然晃动，不同体重的人晃动时产生的力不一样，计算这个力可不是简单一加一等于二的事。

然后我就开始按照规范的方法来计算。

先把建筑物按照层分成很多个单元，算出每一层的重力荷载代表值。

这就像要给每层楼称重一样。

然后根据结构的自振周期等因素确定一个地震影响系数。

这系数就像是一个调整的开关，根据不同的结构特性和地震情况来调整计算。

把每一层的重力荷载代表值乘以地震影响系数再乘以一个反应某层高度影响的系数，最后把所有层算出来的值加起来才是底部剪力。

我在计算过程中，还容易在地震影响系数这块出错。

有时候没把场地类别啊、设防烈度这些因素考虑全，结果又不对了。

所以一定要仔细考虑每一个影响地震影响系数的因素。

我还试过自己去编一个小表格，把不同场地类别、不同设防烈度对应的系数都列清楚，这样计算的时候就不容易乱了。

这就是我摸索地震测量方法中的底部剪力的一些经历了，虽然现在不敢说完全掌握得很好，但总算不再像刚开始那样一头雾水了。

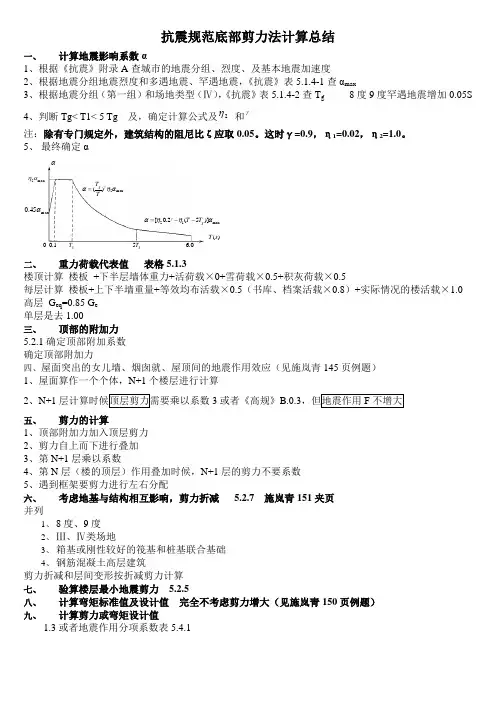

抗震规范底部剪力法计算总结一、计算地震影响系数α1、根据《抗震》附录A 查城市的地震分组、烈度、及基本地震加速度2、根据地震分组地震烈度和多遇地震、罕遇地震，《抗震》表5.1.4-1查αmax3、根据地震分组（第一组）和场地类型（Ⅳ），《抗震》表5.1.4-2查T g 8度9度罕遇地震增加0.05S4、判断Tg< T1< 5 Tg 及，确定计算公式及2η 和γ注：除有专门规定外，建筑结构的阻尼比ζ应取0.05。
