建筑物供暖系统施工规范在建筑物的设计与建设中，供暖系统是至关重要的一项设施。
它直接关系到人们的居住和工作环境舒适度，对于保障人们的生活品质具有重要意义。
因此，建筑物供暖系统的施工必须遵循一定的规范与标准，以确保系统的安全、高效运行。
本文将对建筑物供暖系统的施工规范进行探讨。
一、供暖系统设计规范在供暖系统的设计阶段，应当充分考虑建筑物的具体情况和需求，合理确定供暖系统的类型、热源、供热方式等。
同时，还需根据当地的气候条件和多年的气象数据，科学计算供暖系统的热负荷，确保系统的正常运行。
供暖系统的设计应符合以下几个方面的规范：1. 选取合适的供暖方式：根据建筑物的特点，选择合适的供暖方式，如采暖锅炉、热泵、地暖、壁挂炉等。
不同的供暖方式适用于不同的建筑类型和空间布局，应根据实际情况进行选择。
2. 设计合理的热力管网：热力管网是供暖系统的重要组成部分，其设计应考虑到输送介质的流量、压力和温度变化等因素。
管道的选材要符合相应的标准，以确保管网的稳定运行和耐久性。
3. 考虑能源效益：在供暖系统的设计中，应注重能源的节约与效益。
通过采用高效的热源设备、优化供热方式、合理配置管道等措施，降低能源的消耗和浪费，提高供暖系统的能效。
二、供暖设备及管道施工规范供暖设备及管道的施工是供暖系统建设的核心环节，它涉及到设备的安装、管道的布置等多个方面。
供暖设备及管道的施工应符合以下规范：1. 设备的安装与调试：供暖设备的安装应由专业技术人员操作，严格按照设备的安装说明和相关标准进行。
在安装过程中，应注意设备的水平、垂直度，并确保设备的固定与连接牢固可靠。
安装完成后，还需进行设备的调试和性能测试，以确保其正常运行。
2. 管道的布置与维护：管道的布置应符合设计要求，并具备防腐、保温等功能。
管道的走向应合理，避免弯折过多或过长，以减少阻力和能源损失。
在管道的施工过程中，应注意保护管道的完整性和安全性，并定期进行维护与检修。
3. 安全措施的落实：在施工过程中，必须严格遵守相关安全规章制度，采取必要的安全措施。
市政供暖系统的规范要求市政供暖系统是指由政府或相关部门组织建设和管理的城市热力供应系统，为市民提供温暖的居住和工作环境。
为确保市政供暖系统的正常运行和安全可靠，各方面都有一些规范要求需要遵守。
一、建设要求市政供暖系统的建设需要符合一系列的要求。
首先，供暖系统应具备良好的热力负荷计算和设计能力，确保能够满足居民和企事业单位的热力需求。
其次，管道和设备的选材应符合国家标准，材质应耐高温、耐腐蚀，具备良好的密封性和可靠性。
此外，供暖系统的设计还应充分考虑热源的可靠性和经济性，采取合理的布局和管网设计，确保热力能够高效、稳定地传输到各个用户。
二、运行与维护要求市政供暖系统的运行管理和维护保养是保证供热质量的关键。
运行过程中，需要准确监测供热设施的运行状态，及时发现和处理故障，确保设备的正常运转。
供暖系统还需要定期进行巡检和维护保养，包括清洗管道、检修阀门、更换老化设备等工作，以保证系统的正常工作和延长设备的使用寿命。
三、热力指标要求市政供暖系统的供热质量是用户最为关心的问题之一，因此需要对热力指标进行严格要求。
首先，室内温度要符合相关的国家标准，保持在舒适的范围内。
其次，供暖系统的供热水温度应稳定，并且不应有明显的波动和温差。
此外，供热水的热量应能够满足用户的需求，保证供暖质量。
四、安全管理要求供暖系统的安全管理是至关重要的。
系统建设和运营过程中，需要符合相关的安全规范和标准，确保供暖设施的安全可靠。
例如，供热管道应有足够的防腐保温措施，以防止漏水和腐蚀。
安全阀、温控阀等关键设备应安装齐全，并进行定期的检测和维护。
在供热过程中，还需要加强排气、排污和防冻管理，确保供暖系统的安全运行。
综上所述，市政供暖系统的规范要求涉及建设、运行与维护、热力指标和安全管理等多个方面。
只有按照这些规范要求，才能保证供暖系统的高效、稳定和安全运行，为市民提供舒适的居住和工作环境。
建筑供暖规范要求及供热系统设计原则建筑供暖是保障人们在寒冷季节内舒适生活的重要环节。
为了确保建筑供暖系统的正常运行和有效的供热效果，各国都制定了一系列的供暖规范要求，并建议设计师在设计过程中遵循一些供热系统设计原则。
本文将介绍建筑供暖规范要求及供热系统设计原则，以帮助读者更好地了解和运用这些规范和原则。
一、建筑供暖规范要求1. 室内温度要求：根据不同建筑类型和用途的不同，国家制定了不同的室内温度标准。
例如，居民住宅的室内温度一般应保持在18-21摄氏度，办公场所的室内温度应保持在20-22摄氏度等。
设计师在进行供暖系统设计时，需要根据这些要求来确定供热设备的类型、容量和数量等。
2. 热源选择：根据能源资源的可利用性和环境保护要求，建筑供暖系统可采用不同类型的热源，如自然气、石油、电力等。
同时，应选择具有高效率和低污染排放的热源设备，以确保供热系统的可持续发展。
3. 管道布局：建筑供暖系统的管道布局应合理、紧凑，能够确保供热水的均匀分配和热量损失的最小化。
具体要求包括管道的绝热保护、布管的坡度、支架间距、连接方式等。
4. 防冻措施：对于寒冷地区的建筑来说，防止供暖系统受到冻结的损坏非常重要。
因此，建筑供暖规范要求在设计中应考虑到地埋管道、阀门和设备的防冻措施，如加装防冻剂、保温层等。
二、供热系统设计原则1. 热负荷计算：供热系统的设计首先需要进行热负荷计算，以确定建筑物在各种气候条件下所需的供热量。
热负荷计算应综合考虑建筑结构、保温性能、室内外温差、使用需求等因素，以确保供热系统的合理配置。
2. 供热设备选择：根据热负荷计算结果和供暖规范要求，设计师应选择合适的供热设备，包括锅炉、热水器、电热板等。
选择时应考虑设备的热效率、供热能力、使用寿命、运行成本等因素。
3. 配管设计：供热系统的配管设计需要考虑到供热设备之间的衔接和各个供热终端的供热均匀性。
设计师应合理选择管道材料、确定管径和长度，以确保管道系统的流体阻力、热损失和泄漏风险的最小化。

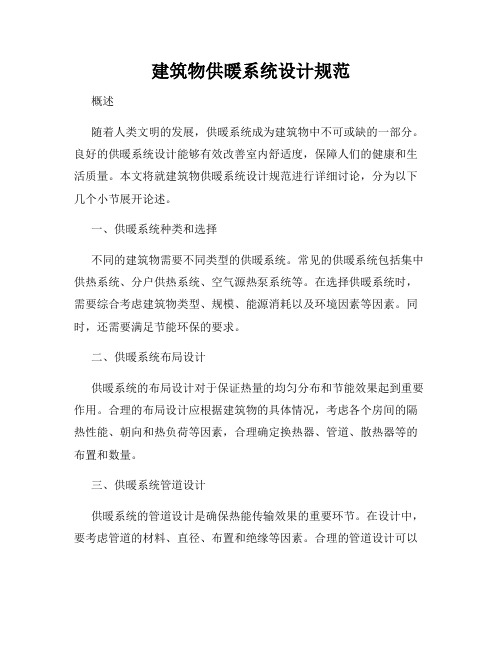

建筑物供暖系统设计规范概述随着人类文明的发展，供暖系统成为建筑物中不可或缺的一部分。
良好的供暖系统设计能够有效改善室内舒适度，保障人们的健康和生活质量。
本文将就建筑物供暖系统设计规范进行详细讨论，分为以下几个小节展开论述。
一、供暖系统种类和选择不同的建筑物需要不同类型的供暖系统。
常见的供暖系统包括集中供热系统、分户供热系统、空气源热泵系统等。
在选择供暖系统时，需要综合考虑建筑物类型、规模、能源消耗以及环境因素等因素。
同时，还需要满足节能环保的要求。
二、供暖系统布局设计供暖系统的布局设计对于保证热量的均匀分布和节能效果起到重要作用。
合理的布局设计应根据建筑物的具体情况，考虑各个房间的隔热性能、朝向和热负荷等因素，合理确定换热器、管道、散热器等的布置和数量。
三、供暖系统管道设计供暖系统的管道设计是确保热能传输效果的重要环节。
在设计中，要考虑管道的材料、直径、布置和绝缘等因素。
合理的管道设计可以减小能源损耗，提高供暖效果。
此外，还需要根据实际情况设置管道支架和补偿装置，以确保系统安全稳定运行。
四、散热器设计散热器的设计对于热量的释放和传递起到关键作用。
合理选择和布置散热器，能够提高供暖效果，确保室内舒适度。
在设计过程中，需要考虑散热器的材料、尺寸、散热面积、表面温度等因素，以及与供暖系统的匹配。
五、温控系统设计温控系统是供暖系统中的重要组成部分，能够确保室内温度的稳定控制。
在设计中，需要选择合适的温度传感器、控制器和执行器，并合理布置。
同时，还需要考虑温控系统的响应速度、控制精度、节能性和易用性等方面的要求。
六、安全性与维护设计供暖系统设计应注重安全性和易维护性。
在设计中，需要考虑供暖设备的安全性能和防护措施，以及易损部件的维护方便性。
同时，还需要合理设置检修通道和设备间距，以便于维修和保养工作的进行。
七、节能环保要求供暖系统设计应符合节能环保的要求，在减少能源消耗的基础上，尽可能降低对环境的影响。
可以采用节能型设备、加强系统绝热和隔热措施，以及利用可再生能源等技术手段，提高系统的能效和环保性能。
城市供热系统规范要求随着城市化进程的加快，城市供热系统的建设和运营变得尤为重要。
城市供热系统规范的要求是确保系统运行安全、高效，并减少对环境的影响。
本文将介绍城市供热系统规范的主要要求。
1. 设计要求城市供热系统的设计应基于当地气候条件和能源资源特点，同时考虑到系统的可持续性和适应性。
设计过程中，需要合理确定系统规模、供热能力和工作参数，确保系统运行稳定、能效高。
此外，设计还要充分考虑安全性与可靠性，确保设备完善，并预留适当的检修通道。
2. 材料与设备要求城市供热系统涉及的材料与设备应符合国家相关标准，具有良好的耐热性能、耐久性和耐腐蚀性能。
其中主要材料包括管道、阀门、热交换器等，设备包括热源装置、泵站、水处理设备等。
选定的材料与设备应具备稳定的工作性能、高效的能源利用率，并能够实现系统的自动化控制。
3. 建设与施工要求城市供热系统的建设与施工应按照相关规范进行，确保施工质量和工期。
施工人员应具备一定的专业知识和技能，并遵守相关安全操作规程。
施工过程中应注重材料与设备的质量控制，确保接口连接的可靠性和完整性。
此外，施工现场应保持整洁，并进行临时设施的规划和布置。
4. 运行与维护要求城市供热系统的运行与维护要求包括系统运行管理、设备维护保养、安全监测与应急处理等方面。
运行管理应按照规定的程序进行，包括供热计量、能耗统计、数据记录等工作。
设备的维护保养应按照制定的计划和标准进行，定期检查、清洗和更换设备，并进行必要的调试和维修。
安全监测与应急处理是城市供热系统运行中的一项重要工作，应建立健全的监测机制和应急预案。
5. 环境与能耗要求城市供热系统应遵循环保理念，减少对环境的影响。
在设计和运行过程中，应合理利用可再生能源，提高能源利用效率，减少辐射和废气排放。
此外，还应加强对供热系统周边环境的监测与保护，确保供热系统对周边环境的影响不超过相关规定的标准。
6. 用户服务要求城市供热系统的用户服务是提高用户满意度的关键。
供热采暖系统管理规范本第一章总则第一条为了规范供热采暖系统的建设和管理，确保供热采暖系统的安全、高效运行，保障用户的供热采暖需求，制定本规范。
第二条本规范适用于供热采暖系统的建设、运行、维护和管理过程中的各个环节。
第二章供热采暖系统的建设第三条供热采暖系统的建设应符合国家有关法律法规的规定，确保建设安全、可靠。
第四条供热采暖系统的建设应根据当地气候条件、用户需求、环境要求等因素进行设计，并经过专业人员的审核和批准。
第五条供热采暖系统的建设应选择适合的供热方式和设备，并保证设备的质量、性能和使用寿命。
第六条供热采暖系统的建设过程中，应按照相关的工艺流程进行施工，确保施工质量和进度。
第三章供热采暖系统的运行第七条供热采暖系统的运行应按照规定的工艺流程和操作规程进行，确保系统稳定、安全。
第八条供热采暖系统的运行人员应具备相关专业知识和技能，并持证上岗。
第九条供热采暖系统的运行人员应按照规定进行设备的巡检和维护，及时发现和处理设备故障，确保系统的正常运行。
第十条供热采暖系统的运行人员应按照规定进行供热管网的监测和维护，及时发现和处理管网泄漏和堵塞等问题。
第四章供热采暖系统的维护第十一条供热采暖系统的维护应按照规定的周期进行，确保设备的正常运行和使用寿命。
第十二条供热采暖系统的维护人员应按照规定进行设备的清洗、检修和更换，及时排除设备故障和隐患。
第十三条供热采暖系统的维护人员应按照规定进行管道的清洗和防腐，保证管道的畅通和耐用。
第十四条供热采暖系统的维护人员应定期进行系统的性能测试和调试，确保系统的运行效果和效率。
第十五条供热采暖系统的维护记录应及时记录和保存，为后续的维护和管理提供参考。
第五章供热采暖系统的管理第十六条供热采暖系统的管理应建立健全的管理机构和管理制度，明确管理责任和权限。
第十七条供热采暖系统的管理人员应具备相关管理经验和技能，能够熟练运用管理工具和方法。
第十八条供热采暖系统的管理应采用先进的管理技术和方法，提高系统的运行效率和管理水平。
城镇供热建设标准
城镇供热建设标准是指在城镇地区建设和运营供热系统时所遵循的一系列规范和要求。
这些标准的目的是确保供热系统的安全、高效、可靠运行，以满足居民和商业用户的供热需求。
以下是一些常见的城镇供热建设标准的要点：
1. 规划与设计：城镇供热系统的规划和设计应考虑到人口密度、建筑类型、气候条件等因素，以确保供热能力与需求相匹配。
2. 热源选择：选择合适的热源是城镇供热建设的关键。
常见的热源包括热电厂、锅炉房、地热能等。
热源的选择应考虑环保、经济性和可持续性。
3. 管道布局与安装：供热管道的布局应合理，避免管道过长、弯头过多和管径不匹配等问题，以减少热损失和压力损失。
管道的安装应符合相关的工程规范和安全标准。
4. 热交换站和热力站：热交换站和热力站用于将热源产生的热量分配到各个用户。
这些站点的设计和建设应考虑到热交换效率、控制系统和安全设备等因素。
5. 供热质量：城镇供热系统应确保向用户提供稳定、可靠的热能。
供热质量包括温度、压力、流量等参数的控制，以满足用户的需求。
6. 安全与环保：城镇供热建设应遵守相关的安全和环保标准，包括防止管道泄漏、保护环境和减少污染物排放等。
7. 维护与管理：供热系统的正常运行需要定期的维护和管理。
建设标准通常包括对设备维护、管道检查、用户服务等方面的要求。
供热系统设计规范概述随着城市化进程的加快和人民生活水平的提高，供热系统的建设在各行各业中显得越来越重要。
设计一个高效可靠的供热系统，既可以确保居民和企业的热水供应，也可以降低能源消耗、减少环境污染。
本文将从供热系统的设计规范出发，探讨供热系统的相关要点和技术要求，以期为相关行业提供一些建设性的指导。
一、系统总体规划供热系统的总体规划应充分考虑自然条件、人口密度、热源可靠性、用热需求等因素。
在规划过程中，应当注重以下几点：1.热源选择与布局：热源根据实际情况可以选择锅炉、热力站、燃气、太阳能等方式，而热源的布局应考虑输配管网的便捷性和热负荷的合理分配。
2.热网布局：在选择热网布局时，应避免过长的管道，减少能量损失和压力损失，同时考虑管道的敷设方式，包括地下敷设、架空敷设等。
3.管道材料选择：选择合适的管道材料，要求耐热、耐压、耐腐蚀等，以确保系统的长期稳定运行。
二、输配管网设计要点在输配管网设计中，需要注重以下几个方面的内容：1.管网布设：根据热源和用户需求，合理划分管网支路，以确保热能的高效传递和分配。
2.管径设计：根据热负荷的大小、流速和压力损失等因素，合理确定管径，以确保系统的热效率和流量要求。
3.保温设计：供热系统中的管道应进行保温处理，以减少能量损失和空气对流，提高系统的效率。
4.阀门与附件设计：在系统中合理设置阀门和附件，以便于维护、操作和检修，确保系统的可靠性和安全性。
三、热能计量与调节控制1.热能计量：在供热系统中，对于热能的计量是非常重要的。
应根据供热系统的规模和用途合理选择热能计量设备，并进行定期检测和维护。
2.调节控制：供热系统的调节控制是保证系统运行稳定的关键。
应根据实际情况选择合适的控制方式，如PID控制、智能控制等，以实现温度、流量和压力的自动调节。
四、安全与环境保护供热系统的设计中，安全和环境保护是至关重要的一环。
应注重以下几个方面的内容：1.安全设计：供热系统中应合理设置安全阀、减压阀、排污阀等设施，以确保系统运行的安全性。
暖气系统的设计要求及安装标准概述本文档旨在提供关于暖气系统设计要求和安装标准的指导。
暖气系统是保持室内温暖舒适的重要设备，因此在设计和安装过程中需要注意一些关键要求和标准以确保其正常运行和安全性。
设计要求1. 热负荷计算：在设计暖气系统之前，需要进行准确的热负荷计算，以确定所需的暖气功率。
这样可以确保系统能够满足房间的供暖需求，不会过剩或不足。
2. 系统布局：根据建筑的结构和功能要求，合理安排暖气系统的管路布局。
考虑到供暖效果和节能，应尽量减少管道长度和弯曲，并确保流动阻力较小。
3. 散热器选择：根据房间的面积和需要加热的空间，选择合适的散热器类型和规格。
确保散热器能够提供足够的热量，并具有良好的散热效果。
4. 温度控制：安装温度控制设备，如温度调节器和温度传感器，以便根据需要调整供暖温度并实现自动控制。
这有助于提高系统的能效和用户的舒适性。
5. 安全措施：在设计中要考虑到系统的安全性，如防止冻结、漏水和过热等问题。
采用合适的安全装置和保护措施来确保系统的可靠性和安全性。
安装标准1. 材料选用：选择高质量和符合相关标准的暖气系统材料，如管道、散热器和阀门等。
确保材料具有耐高温、耐压、耐腐蚀和耐用的特性。
2. 工艺安装：遵循相关的安装规范和标准，包括管道铺设、散热器安装和阀门连接等。
确保安装工艺正确无误，防止漏水和其他安装缺陷。
3. 通风要求：暖气系统的安装位置应具备良好的通风条件，以便热量能够有效传递和散发。
确保设备周围无阻塞和密封情况，有利于热量传递和室内空气流通。
4. 清洁和维护：安装后应定期清洁和维护暖气系统，以确保其正常运行和延长使用寿命。
包括清除管道内的杂物和水垢、更换损坏的部件和定期检查系统的性能等。
总结暖气系统的设计和安装是保证室内温暖舒适的关键步骤。
遵循设计要求和安装标准，可以确保系统性能可靠、安全高效。
同时在日常使用中，要做好清洁和维护工作，以保持系统的正常运行和延长使用寿命。
建筑物供暖系统规范要求及设备选型指南在建筑物的设计和施工中，供暖系统是一个至关重要的考虑因素，它直接影响建筑物内部的温度、舒适度和能源效率。
本文将介绍建筑物供暖系统规范要求，并提供设备选型指南，以帮助确定最适合的供暖系统。
一、建筑物供暖系统规范要求1、供暖能源选择供暖系统的能源选择应考虑可持续性、环保性和经济性。
常见的供暖能源包括天然气、石油、电力和地热能。
根据不同地区的气候、资源可用性和成本效益，选择最适合的能源类型。
2、设计温度和舒适度要求根据建筑物的用途和大致面积确定设计温度和舒适度要求。
例如，住宅建筑通常要求保持在较舒适的室内温度范围内，而工业建筑可能对温度要求较低。
3、供暖系统设计和布局供暖系统设计应考虑建筑物的结构、热损失和通风情况。
必须合理选择供暖设备的数量和位置，以确保在整个建筑物内均匀分布热量。
4、热力管道和散热器设计热力管道和散热器的设计要求包括管道材料的选择、管道安装的密封性和保温性能，散热器的尺寸和材料等。
这些因素直接影响供暖系统的效率和运行成本。
5、安全性要求供暖系统必须符合相关的安全标准和规定。
例如，燃气供暖系统必须安装燃气泄漏报警装置，并设置安全阀来防止爆炸等意外事故。
二、供暖设备选型指南1、锅炉系统锅炉系统是供暖系统中最常见的一种设备。
选用锅炉时应考虑燃料类型、热效率、热负荷容量和安全性能。
常见的锅炉类型包括煤气锅炉、燃油锅炉和电锅炉等。
2、地源热泵系统地源热泵系统通过利用地下的恒定温度来提供供暖和制冷。
它具有高效、环保和节能的特点，适用于大部分地区。
选用地源热泵时应考虑地热资源的可利用性、系统的容量和管道布局等因素。
3、太阳能热水系统太阳能热水系统通过利用太阳能的热量来供暖和制热水。
选用太阳能热水系统时应考虑太阳能资源的可利用性、系统的容量和接收面积等因素。
4、电阻加热系统电阻加热系统常用于小型建筑物或特殊场所的供暖。
选用电阻加热器时应考虑电力能源的可用性、系统的功率和热效率等因素。
供热系统建设标准
大庆市热力公司
二〇一五年六月十六日
目录
一、说明 (2)
二、一级网 (3)
三、二级网 (4)
四、单体楼 (5)
五、热力站 (6)
（一）工艺 (7)
（二）电气 (8)
（三）自控 (9)
（四）土建、给排水 (11)
（五）换热站影像监控及数据传输 (12)
说明
1、换热站建于地上。
2、换热器、机泵、阀门、变频器、除污器、仪表、自控等主要设备，采购前需征求热力公司同意。
3、未尽事宜严格执行相关国家标准、规范。
一级网
1、一级网控制阀门及排污阀门采用全焊封全通径实心焊接球阀。
在条件允许的情况下，支线控制阀门安装位置应尽量靠近一级网干线。
2、补偿器应采用套筒补偿器。
主干线上的补偿器全部做井，支线上DN500及DN500以下可以采用直埋。
3、阀（补）井穿井壁套管采用柔性止水套管，阀井内壁必须做防水。
井盖采用防水设计，井盖面积大于4㎡应采用双人孔，对角设置，井内爬梯采用预埋件。
4、一级网供热管线不允许铺设于混凝土下面。
当供热管网穿越道路，必须做涵。
5、在阀（补）井、拐点、变径、固定墩及直管线上每50m距离处的供、回水管线两侧，各设置一个“热力标识桩”。
二级网
1、二级管网宜采用同程设计，采用异程设计的应配置调节阀，以进行单体调节。
2、二级管网采用无补偿敷设。
3、二级管网控制阀门采用球阀或法兰钢闸阀。
4、供热管线不允许敷设于混凝土下面，管线穿越道路必须做涵。
5、地下车库内敷设的二级管网必须采用成品保温管。
6、穿井壁套管采用柔性止水套管。
盖板喷涂供热标识。
7、二级管网供、回水阻力不大于120KPa。
8、二级管网供、回水末端加装排污阀并设置阀井。
单体楼
1、每栋楼应设置控制阀门，单元直接接入主线的，需在靠近碰头处设置控制阀井。
阀门采用法兰钢闸阀或球阀。
2、单元入户控制阀门需设置在地面以上且在0.5-1.4m 之间，便于维修操作。
3、管道井、阀组间内留有拆装阀门空间且管线需做保温。
4、商服必须采用分户控制，并安装锁闭阀门，严禁将阀门安装在地下或棚顶。
5、地热系统的分水器和集水器要求采用铜质材料。
6、在每栋楼的每个供热系统的边底、边顶及中间选五个热用户，安装插座式自动测温上传装置。
工艺
1、温度参数：地热采用115-50/50-40，散热器采用115-65/70-50。
2、换热器采用板式换热器（中外合资品牌），板片材质采用316L；板垫材质采用EPTM（耐温大于150℃），卡扣式固定；一、二次侧压降不得大于5米；传热系数的选取，对于地热系统不大于1200W/㎡.℃，对于散热器系统不大于2500W/㎡.℃；一、二级网进口阀门前需加装不小于DN65反冲洗球阀。
3、机泵采用节能、低噪音机泵，每台泵需配置变频器，补水采用变频恒压补水。
4、除污器需采用旋流除污器。
5、水箱材质采用热浸镀锌钢板。
6、水处理设备采用流量控制型、弗兰克阀头，双头双罐，连续运行，交替再生，具有水质在线监测功能，信号进PLC控制柜。
7、对于非锅炉房热源的热力站增设一次补二次系统，并在站内低区加装自立式压力调节阀。
8、二级网分水缸或供水管线需加设电磁泄压阀，并在电磁泄压阀前加装一次球阀(常开状态)；二级网集水缸或回水管线上需安装手柄式安全阀。
9、管线净距要求保证大于0.5米，换热器间净距要求1.5米以上，泵间净距要求1.2米以上，设备与墙之间净距要求保证1.5米以上。
各设备间最小净距要满足设备进出及检修空间要求。
10、一级网增压泵加至回水管线上。
11、站内一级网总供、回水第一道阀门采用全焊封全通径实心焊接球阀。
其余阀门采用法兰全通径实心焊接球阀。
水箱出口阀门和所有排污阀均采用球阀。
12、在集水缸支线上设置一道调节阀和球阀。
13、泵进出口软接头必须采用不锈钢波纹管短接。
电气
1、电源采用独立变压器，并设置高压计量，高压进户线采用双回路。
2、变压器距换热站超过50米的，应设置双回路低压电源。
3、设计独立配电间，且地面敷设厚度为4mm以上绝缘胶皮。
4、变频器选用ABB、爱默生等优质产品，变频器加装就地与远程切换开关，信号输入、输出点均不少于4个；循环泵电机均采用一拖一变频控制，并有工频运行功能；45KW及以上电机加装软启动。
5、补水定压压变信号进入补水变频柜；补水泵具有工频运行功能。
6、低压总电源安装一块电子式智能电度表，信号进PLC 仪表柜。
7、室内照明要求不存在死角，灯具要求防潮、防爆，且需设置专用应急灯。
仪表及自控
1、温变采用一体化智能温度变送器（Pt100，带LED就地显示功能），每套系统中供回水各一块（含一级网系统），精度0.2%PS，二级网系统有多条支线的，在每条回水支线上加装温变。
2、压变采用智能压力变送器（EJA430A-DAS4A-92DA），每套系统中供回水各一块（含一级网系统）；采集补水定压的变送器安装在二级网除污器前端；水箱最低处安装液位压变，采用EJA430A-DMS4A-92DA，量程根据水箱高度定。
3、流量计采用分体式电磁流量计（4-20mA输出信号），耐温大于120℃，一级网供水、二级网各系统供水及二级网总补水（水箱出口，一补二后侧）各安装一块，精度0.2%，一级网供水管线的流量计加装配套热量积算仪。
4、在一级网关断球阀后侧需安装V型电动调节球阀；各分区换热器一次侧至少加装一台电动调节阀（电源采用220V）。
5、水箱入口安装电动开关阀。
6、二级网分水缸上设置电磁泄压阀，阀前加装一次球阀；集水缸上设置安全阀。
7、仪表控制柜一套，内含：触摸屏PWS6600S-S；配电器DGP-1100单通道，数量比温变和压变的数量和多2块；
信号隔离器DGG-2100，数量与流量计数量相同；端子区；PLC 控制系统(包括：主模块EC20-3232BR一个；模拟量输入模块EC20-4AD，数量供热系统数量相同；模拟量输出模块EC20-4DA个；VPN路由器;以太网模块；通讯模块EC10-RS485一个，具备数据上传功能，与热力公司中控室联网)；在线UPS电源箱（3千伏安），最少使用时间8-10小时。
8、配置电话、宽带（不低于10M带宽）。
在不具备并入热力公司无线网桥网络情况下，换热站应备置宽带网络，保证换热站运行参数上传至中心数据服务器。
9、所有温变、压变、流量计、电动调节阀、电磁泄压阀、电动开关阀、循环泵频率、门禁(2点)、液浸、水质在线监测、智能电表信号进PLC。
土建
1、换热站净高应保证4.5米以上。
2、站内单独设置值班室（不小于20平方米）、卫生间和配电间；站内地面铺浅色地砖；站内墙面采用防水涂料；站内内墙与天棚需做降噪处理，且站内噪声要满足65dB(A)以下。
3、门为向外对开防盗门，要能保证站内最大设备进出，值班室门需设置隔音门;窗户设置防盗护栏。
4、设置设备进出通道。
5、软水器近处设置储盐平台，台高30cm，不小于4平方米。
6、非独立换热站设置通排风装置。
7、站内配备通讯电话及宽带入户（带宽保证10M以上）。
给、排水
1、市政自来水入户需按自来水公司要求安装计量水表。
2、排水沟尺寸400*400。
排水管线DN200以上。
换热站影像监控及数据传输
1、摄像头2个：海康DS-2DE7174-A红外网络高清智能球机。
2、路由器1个（8口）。
3、数据接收发送设备：Ubiquiti (UBNT) NanoStation LocoM2。
4、网线采用6类纯铜网线。
