汇编语言程序设计第一章优秀课件

格式：ppt
大小：1.32 MB
文档页数：77

下载文档原格式

汇编语言程序设计第1章汇编语言基础知识PPT课件

2018/12/11
第1章
汇编语言基础知识
17
《汇编语言程序设计》
词汇表
23．数据段数据段存放当前运行程序所用的数据，数据段的段地址存放在 DS中。 24．附加段附加段是附加的数据段，也用于数据的保存，另外，串操作指令将附加段作为其目的操作数的存放区域。附加段的段地址存放在ES中。 25．堆栈段堆栈段是堆栈所在的主存区域，堆栈段的段地址存放在SS中，堆栈指针寄存器SP指示堆栈栈顶的偏移地址，处理器利用SS:SP操作堆栈中的数据。
2018/12/11
第1章
汇编语言基础知识
16
《汇编语言程序设计》
词汇表
21．物理地址在1M字节的存储器里，每一个存储单元都有一个唯一的20位地址，称为该存储单元的物理地址，把段地址左移4位再加上偏移地址就形成物理地址。 22．代码段程序员在编制程序时要把存储器划分成段，代码段用来存放程序的指令序列，代码段的段地址存放在CS中，指令指针寄存器IP指示代码段中指令的偏移地址，处理器利用CS:IP取得下一条要执行的指令。
词汇表
2．汇编语言汇编语言是一种符号语言，几乎和机器语言一一对应，它采用便于记忆、并能描述指令功能的符号来表示机器指令，比机器语言容易理解和掌握。
2018/12/11
第1章
汇编语言基础知识
6
《汇编语言程序设计》
词汇表
3．汇编语言源程序用汇编语言编写的程序称为汇编语言源程序，简称源程序。
2018/12/11
第1章汇编语言基础知识
19
《汇编语言程序设计》
词汇表
29．子程序子程序又称为过程，它相当于高级语言中的过程和函数。在一个程序的不同部分，往往要用到类似的程序段，这些程序段的功能和结构形式都相同，只是某些变量的赋值不同，此时就可以把这些程序段写成子程序形式，以便需要时可以调用它；某些常用的特定功能的程序段也可编制成子程序的形式供用户使用。 30．中断中断是一种使CPU中止正在执行的程序而转去处理特殊事件的操作，这些引起中断的事件称为中断源，它们可能是来自外设的输入输出请求，也可能是计算机的一些异常事故或其它内部原因。

汇编语言ppt第1章

☆学习方法：
记忆大量阅读编程实例习题练习和上机练习
☆本课程的考核方法：
平时成绩占30分，期末卷面成绩占40分。旷课在三次及三次以上记不合格。理论课，上机课迟到四次及四次以上记不合格。理论课，上机课无故提前下课以旷课记。作业及实验报告两次及两次以上未交记不合格
☆时间安排： 1至13周（全为理论课，上
11101.1011001B 1100110B
3) 八进制：和十六进制一样用于解决二进制书写长且不易阅读的问题。由0~7共8个数字组成，基数为8。
小数点左边从右至左各位的权依次是：
80,81,82,83,84…… 小数点右边从左至右各位的权依次是：
8-1,8-2,8-3,8-4…… 八进制数字的表示方法是在0~7组成的序列后跟一个字母Q。如：1477Q
整数部分
小数部分
十进制数字的表示方法是在0~9数字序列后跟一个字母 D或不跟任何字母。
如：128或128Ｄ
2) 二进制：由数字0和1组成，基数为2。小数点左边从右至左各位的权依次是： 20,21,22,23,24…… 小数点右边从左至右各位的权依次是： 2-1,2-2,2-3,2-4……
二进制数字的表示方法是在0、1序列后跟一个字母B 如：
45/2--------1 22/2--------0 11/2--------1 5/2--------1 2/2--------0 1/2--------1
汇编语言源程序
存储器
XXXX.ASM
１０１１００１０１１００１０１１０１１１１１００
. .Biblioteka C 语言源程序 XXXX.C cout<<3+2;
机器语言程序
2. 汇编语言的意义

汇编语言程序设计第一章ppt

有符号数
-128 -- +127
-32768 -- +32767 -2147483648 -+2147483647
ASM YJW
1.2.1 数值数据的表示
➢BCD码
十进制数字 8421 BCD 码十进制数字 8421 BCD 码
0
0000
5
0101
1
0001
6
0110
2
0010
7
0111
3
0011
ASM YJW
1.1.2 CPU的基本功能
➢访问存储器
int x = 1; int y = 2; void test12( void ) {
y = x * x + 3; return; }
MOV EAX，?x@@3HA MOV ECX，EAX IMUL ECX，EAX ADD ECX，3 MOV ?y@@3HA，ECX RET
(c) 一个双字32个位
ASM YJW
1.2.4 数据的存储
✓以二进制形式表示的数据和代码存放在存储器或者内存中。 ✓内存由一系列基本存储单元线性地组成，每一个基本存储单元有一个唯一的地址。通常，基本存储单元由8个连续的位构成，可用于存储一个字节的数据。所以，基本存储单元也被称为字节存储单元。可以把内存看作为一个很大的一维字符数组，把地址看作为标识数组元素的下标。
ASM YJW
1.2.3 基本数据类型
✓字节 ✓字 ✓双字 ✓四字 ✓十字节 ✓字符串
ASM YJW
1.2.3 基本数据类型
76543210
✓字节 ✓字 ✓双字
(a) 一个字节8个位
15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0

汇编程序设计第一章PPT课件

NT IOPL OF DF IF TF SF ZF AF PF CF 80286 VM RF NT IOPL OF DF IF TF SF ZF AF PF CF 386/486DX AC VM RF NT IOPL OF DF IF TF SF ZF AF PF CF 80486SX ID VIPVIFAC VM RF NT IOPL OF DF IF TF SF ZF AF PF CF 80586
Pentium Ⅱ
64
32
36
Pentium Ⅲ
64
32
36
Pentium Ⅳ
64
32
36
Itanium（安腾）
64
64
44
寻址空间（字节） 1M 1M 16M 16M 4G 4G 64G 64G 64G 64G 16T
返回本章首页
第1章基础知识
2．CPU的主要性能指标
⑴ 机器字长 ⑵ 速度 ⑶ 主频
图1.1微型计算机基本结构
第1章基础知识
特别要提到的是微型计算机的总线结构，它是一个独特的结构。有了总线结构以后，系统中各功能部件之间的相互关系变为各个部件面向总线的单一关系。一个部件只要符合总线标准，就可以连接到采用这种总线标准的系统中，使系统功能得到扩展。
数据总线用来在CPU与内存或其他器件之间进行数据传送用的。它是双向的，数据总线的宽度决定了CPU和外界的数据传送速度, 8根数据总线一次可传送一个8位二进制数据(即一个字节)，16根数据总线一次可传送2个字节。在微型机中，数据的含义是广义的，数据总线上传送的不一定是真正的数据，而可能是指令代码、状态量或控制量。
第1章基础知识
2．段寄存器
在IBM PC机中存储器采用分段管理的方法，因此一个物理地址需要用段基地址和偏移量表示。一个程序可以由多个段组成，但对于8086～80286，由于只有4个段寄存器，所以在某一时刻正在运行的程序只可以访问4个当前段，而对于80386及其以上的机器，由于有6个段寄存器，则可以访问6个当前段。在实模式下段寄存器存放当前正在运行程序的段基地址的高16位，在保护模式下存放当前正在运行程序的段选择子，段选择子用以选择描述符表中的一个描述符，描述符描述段的基地址、长度和访问权限等，显然在保护模式下段寄存器仍然是选择一个内存段，只是不像实模式那样直接存放段基址罢了。

汇编语言程序设计第1章

3) 视频图像输入从摄像机、录像机和彩电中来的视频图像信息，通过视频处理部件转换成二进制代码，以一定的图像文件格式存入计算机的外部存储器中。以VGA全屏显示方式计算(分辨率为 640×480，共256种色彩)则显示一帧所需存放的信息为300 KB。如果以50帧计算，则存放连续半小时的视像信息需要27 GB，对
它不是真正的16位芯片，它的内部总线是16位的，外部总线是8 位的，是一种准16位芯片。
80186与80188是另一种高集成度的16/8位微处理芯片。它将
8086/8088与其他常用的20多个器件集成在一块芯片上，同时增加了I/O(输入/输出)指令，寻址空间仍为1 MB，可以使用数值协处理器80187，但没有存储管理与保护部分。 1982年推出的80286是真正的16位、具有存储管理与保护机
64位、128位甚至更高。
(3) 采用了RISC技术。从CISC体系结构转变为RISC体系结构后，在同样的工艺水平(即同样的主频、同样的工艺尺寸、同样的芯片面积)下，使CPU的速度和性能有了很大的提高。
(4) 降低电路工作电压，不断缩小工艺尺寸。工作电压的降
低有利于工艺尺寸的缩小。 (5) 增加了芯片内并行工作的信息处理部件，如整数部件、浮点加法器、浮点乘法器、图形部件等。芯片内具有两个以上的并行指令流水线，每次并行地向各流水线分配多条指令以进行并行处理，这是利用硬件资源的重复来换取芯片性能的提高。
1985年推出了高性能32位微处理器80386，它与8086、 80286相兼容，这标志着32位微处理时代的到来。继80386之后，
Intel公司于1989年又推出了80486微处理器；1993年又推出了更
高性能的微处理器——Pentium。目前，Pentium系列的微处理器

汇编语言程序设计第01章第05章PPT教学课件

xxxx1000 xxxx1001 xxxx0000 xxxx0001B 又可以表示为：
x8 x9 x0 x1H
2020/12/12
10
5.2.1 十进制算术运算
1．BCD码
（2）压缩BCD码
压缩BCD码以4个二进制数码表示一个十进制数码。一个十进制数可表示为一个顺序排列，8位二进制数码为一组的二进制数字串。
2020/12/12
15
5.2.1 十进制算术运算
2．BCD码调整指令与十进制算术运算（2）非压缩BCD码减法调整指令格式：AAS 功能：（在AAS指令前，应该已经使用SUB、SBB或DEC指令，且用AL存放二进制减法之差）AAS指令将AL中的差调整为非压缩BCD码并送回AL，向高位的借位在AH和CF中。具体实现方法是：若AL中低4位＞9，则AL←（AL）-6，AH←（AH）-1，且AL高4位清零，AF、CF置1；否则使AF、CF置0。
2020/12/12
12
5.2.1 十进制算术运算
2．BCD码调整指令与十进制算术运算
（1）非压缩BCD码加法调整指令
格式：AAA
功能：（在AAA指令前，应该已经使用ADD、ADC或INC指令，且用AL存放二进制加法之和）AAA指令将AL中的和调整为非压缩BCD码并送AX。
具体实现方法：若二进制相加后（AL）低4位＞9或AF=1，则AL←（AL）+6，AH←（AH）+1，且AL高4位清零，AF、 CF置1；否则使AF、CF置0。
2020/12/12
13
5.2.1 十进制算术运算
2．BCD码调整指令与十进制算术运算（1）非压缩BCD码加法调整指令【例5.1】
DATA DB 05H, 08H

汇编课件第一章PPT教学课件

mov
ds,ax
code
mov es,ax
mov a,1 mov b,2 mov al,a add al,b mov c,al lea dx,string mov ah,09 int 21h add c,30h mov dl,c mov ah,2 int 21h mov dl,0ah int 21h mov dl,0dh int 21h ret endp
ends
end start
参考资料
1.80X86汇编语言程序设计沈美明温冬婵清华大学出版社
2.IBM PC 汇编语言与程序设计 PETER ABEL 编著第4版清华大学出版社.PRENTICE HALL 第5版人民邮电出版社
3. IBM PC 汇编语言与程序设计例题习题集温冬婵沈美明清华大学出版社
= 48956D
降幂法
除法
例：399D = ? H
399 143 15 399/16→24/16→1/16→ 0
- 16n 256
- - 16 1
↓ ↓↓
F
81
1
8F
∴ 399D = 18FH
3. 运算（算术运算和逻辑运算）
• 算术运算
二进制数：逢二进一借一为二
加法规则 0+0=0 0+1=1 1+0=1 1 + 1 = 0 （进位1）
1. 0
1
2020/12/12
13
例：(13.6875)10 =(13)10+(0.6875)10 =(1101)2+(0.1011)2=(1101.1011)2
例：(101.101)2 =1×22 + 0×21 +1×20

《汇编语言程序设计》课件(上)

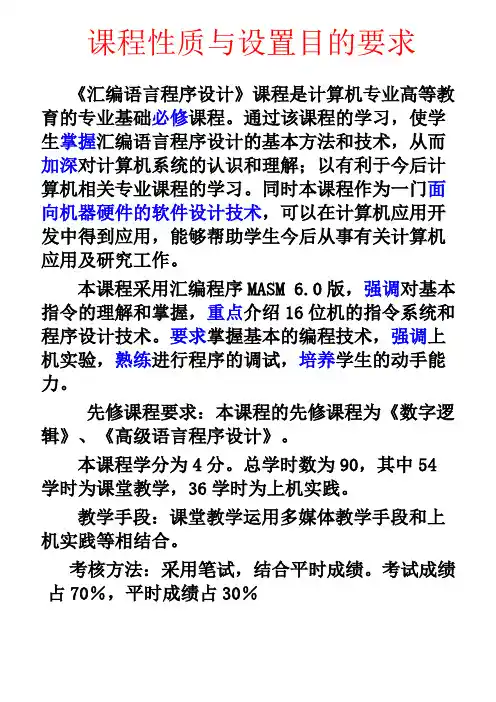

课程性质与设置目的要求《汇编语言程序设计》课程是计算机专业高等教育的专业基础必修课程。

通过该课程的学习，使学生掌握汇编语言程序设计的基本方法和技术，从而加深对计算机系统的认识和理解；以有利于今后计算机相关专业课程的学习。

同时本课程作为一门面向机器硬件的软件设计技术，可以在计算机应用开发中得到应用，能够帮助学生今后从事有关计算机应用及研究工作。

本课程采用汇编程序MASM 6.0版，强调对基本指令的理解和掌握，重点介绍16位机的指令系统和程序设计技术。

要求掌握基本的编程技术，强调上机实验，熟练进行程序的调试，培养学生的动手能力。

先修课程要求：本课程的先修课程为《数字逻辑》、《高级语言程序设计》。

本课程学分为4分。

总学时数为90，其中54学时为课堂教学，36学时为上机实践。

教学手段：课堂教学运用多媒体教学手段和上机实践等相结合。

考核方法：采用笔试，结合平时成绩。

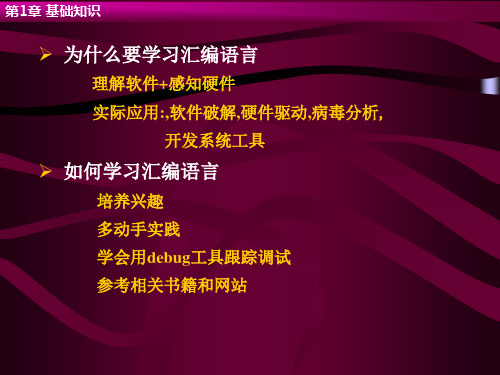

考试成绩占70％，平时成绩占30％引言：●关于本书●我们要学习本书中的哪些内容？●时间安排●平时成绩计算方法目录第一章基础知识1.1汇编语言简介1.1.1什么是汇编语言1.1.2为什么要学习汇编语言1.2计算机中数据的表示1.3计算机组织1.3.1计算机系统概述1.3.2 中央处理机CPU1.3.3 存储器1.3.4 外部设备第二章汇编语言程序实例及上机操作2.1汇编语言程序实例2.2工作环境及上机操作2.3 DEBUG主要命令2.4 常用的DOS命令2.5 几个常用的DOS系统功能调用(INT 21H)第三章指令系统和寻址方式3.1 寻址方式3.2 指令系统第四章汇编语言程序格式4.1汇编程序功能4.2 伪操作4.3 程序格式4.4 汇编语言上机第五章循环与分支程序设计5.1 循环程序设计5.2 分支程序设计第六章子程序6.1 子程序的设计方法6.2 子程序的嵌套(见书)6.3 子程序举例第七章高级汇编语言技术第一章基础知识1.1 汇编语言简介1．1．1什么是汇编语言机器语言汇编语言高级语言1．1．2为什么要学习汇编语言1．2计算机中数据的表示1.2.1 不同进位计数制及其相互转换二进制及进制十进制数: 123.6（D）=1×102+2×101+3×100+6×10 -1各位权值10k二进制数: 101101(B) = 1×25+1×23+1×22+1×20=45(D) 各位权值2k十六进制数: 5F（H）=5×161+15×160（D）各位权值16k1.2.2 二进制数、十进制数和十六进制数转换（1）二进制数转换为十进制数（按权展开）1101.1(B)=23+22+20+2-1=8+4+1+0.5=13.5(D)（2）十进制数转换为二进制数. 降幂法：（适用于数值不大的数）13.5（d）=8+4+1+0.5 =1101.1100001000001+ 0.1 1101.1★对于小数有：例1.2：N=0.8125D (降幂法)2-12-22-32-40.5 0.25 0.125 0.0625计算过程：0.8125- 0.5 =0.3125 (b1=1)0.3125- 0.25 =0.0625 (b2=1)0.0625- 0.125 <0 (b3=0)0.0625- 0.0625=0 (b4=1)N=0.8125D=0.1101B例1.4: N=0.8125D (乘2取整法)0.8125 × 2 1.6250.625 × 2 1.250.25 × 2 0.50.5 × 2 1.00.8125D =0.1101B★对于整数有：除法：（除2取余法，对整数而言）N=13 除2即二进制数去掉最右一位13/2=6 余1 （余1表明N是奇数，得到一位）6/2=3 余0 商为6即可写出1103/2=1 余11/2=0 余113(d)=1101(b)1011B = 11D1101B = 13D（3）十六进制数与二进制数转换每四位二进制数表示一位十六进制数例：0011 0101 1011 1111 3 5 B F即0011010110111111（B）= 3 5 B F（H）（4）十六进制数与十进制数转换方法同二进制数与十进制数转换，不过是基数为十六进制数所对应的权。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

南开大学朱耀庭
2. 汇编语言
❖ 用汇编语言编写的程序称作汇编语言程序，或汇编语言源程序，在本教材中也简称为源程序。汇编语言程序较之机器指令程序容易理解和维护。汇编语言源程序是一个文本文件，它必须经过翻译才能够变成可执行的机器语言程序，这个翻译过程称作汇编。汇编的核心过程是将汇编指令逐条翻译成机器指令，这正是汇编语言中“汇编”一词的含义。

南开大学朱耀庭
2. 汇编语言
❖ 因此，用助记符表示的机器指令称作汇编指令，用汇编指令编写的程序称作汇编指令程序。但汇编指令最终必须翻译成机器指令才能够在机器上执行。汇编语言是汇编指令集、伪指令集及其使用规则的统称。能够一对一地翻译成机器指令的这种用助记符表示的机器指令称作汇编指令。伪指令则是出现在汇编语言程序中的一些辅助性的说明，它不对应具体的机器指令，而是程序设计者与汇编过程中的翻译程序（即汇编）、连接程序，以及执行时如何装入的一种约定。有关内容详见5.1节。
❖ 用机器指令所写的程序称作机器指令程序，机器指令程序也指用代码指令所写的程序。机器指令程序遵循冯•诺依曼原理：用二进制表示数，程序与数据都存储在同样的存储器，程序指令一般顺序存取顺序执行。

南开大学朱耀庭
1. 机器语言
❖ 计算机出现初期只有一种机器语言，程序员只能用代码指令编写程序，即机器语言程序。用机器语言编写程序是相当艰苦的工作，必须由经过严格训练的专业技术人员承担，这是早期计算机之所以不能够广泛应用的最大障碍之一。
1.1.1 面向机器的语言
1
机器语言
2
汇编语言
3
机器语言与汇编语言

南开大学朱耀庭
1. 机器语言
❖ 机器语言程序由机器指令构成，这些机器指令按照执行顺序依次排列，运行时依次执行完成某个特定的计算或任务。
❖ 机器指令是CPU能直接识别并执行的指令。机器指令由物理部件的若干位二进制0、1状态体现，机器指令程序运行前需要存储到内存，正确的机器指令一旦送入CPU被译码后就将变成动作予以执行。
❖ 一方面机器语言十分重要，必须了解；另一方面机器代码指令程序使用又十分困难；因此唯一能够替代机器语言的汇编语言就成为了计算机科技人员必须掌握的一种计算机语言。

南开大学朱耀庭
2. 汇编语言
❖ 虽然用机器语言编写程序有许多不便，但程序执行效率高。所以，在保留“程序执行效率高”的前提下，人们开始着手研究一种能大大改善程序可读性的编程方法。即选用能反映机器指令功能的单词或词组来代替该机器指令的操作码，选用相应的符号表示CPU内部资源和内存等操作数，这就是汇编指令。

南开大学朱耀庭
1. 机器语言
❖ 如图1-1所示，机器指令面向机器，因机器而异。不同的机器具有不同的机器指令，因而具有不同的机器语言。
80X86 机器语言
Z80 机器语言
80X86 CPU 计算机
图1-1 使用不同机器语言的计算机
动画演示
Z80 CPU 计算机

汇编语言程序设计第一章
第一章预备知识
1.1 计算机语言 1.2 思维方式的转变
1.3 计算机中数的表示
机语言
1.1.1 面向机器的语言 1.1.2 非面向机器的计算机语言
1.1.3 学习汇编语言的意义

南开大学朱耀庭

南开大学朱耀庭
1. 机器语言
❖ 例如：B233H就是一条80X86的十六进制机器代码指令，这条指令的功能是将33H这个十六进制数送DL寄存器。该机器指令的二进制代码指令是： 1011001000110011，指令长度16位。
❖ 显然二进制代码指令与其状态对应直观，但记忆困难；而十六进制代码指令则方便记忆。因此80X86的代码指令通常都用十六进制表示。
南开大学朱耀庭
1. 机器语言
❖ 机器指令通常由操作码和操作数两部分组成，操作码指出该指令所要完成的操作，即指令的功能，操作数指出参与运算的对象，以及运算结果所存放的位置等。
❖ 由于机器指令由物理部件的若干位二进制0、1状态体现，因此机器指令的最直接的记忆形式就是表示这一指令状态的二进制数，这个二进制数就称作该机器指令的二进制代码指令。由于二进制数和八进制数，以及十六进制数的特殊关系，因此该二进制代码指令对应的八进制数和十六进制数分别称作该机器指令的八进制或十六进制代码指令。
❖ 例如，汇编指令：MOV AL，BL 其对应的二进制指令为：1101100010001000，十六进制代码指令则为D888H，可见记忆机器指令相当困难。

南开大学朱耀庭
2. 汇编语言
❖ 而汇编指令中MOV源于Move，表示传送指令；AL，BL 分别表示80X86的AL和BL寄存器。指令功能是将BL寄存器中的内容传送到AL寄存器。如此，令人难懂的二进制机器代码指令或十六进制机器代码指令就可以用通俗易懂的、具有一定含义的符号指令来表示了，这就是汇编指令的原意。我们称这些具有一定含义的符号，例如上述指令中的MOV，为助记符，用助记符、符号地址等组成的符号指令称为汇编格式指令或汇编指令。
程序与其机器指令程序之间的对应关系。
图1-2 汇编程序翻译过程示意图
动画演示

南开大学朱耀庭
2. 汇编语言
尽管不同的CPU有不同的汇编语言，但不同种类的汇编语言都有其共同规律。因此学会一种机器的汇编语言，再学习其他汇编语言就相对容易多了。 ❖ 例1-1 汇编程序和对应的机器指令程序在Debug下输出字符‘3’的汇编语言程序如下：

南开大学朱耀庭
2. 汇编语言
❖ 80X86汇编语言源程序扩展名为.ASM，经过汇编以后生成的浮动地址
二进制文件扩展名为.OBJ，.OBJ文件需要经过连接才能够生成
可执行文件.EXE。.EXE是一个可以由操作系统执行的机器指令程序。图1-2给出了一个简单汇编语言
