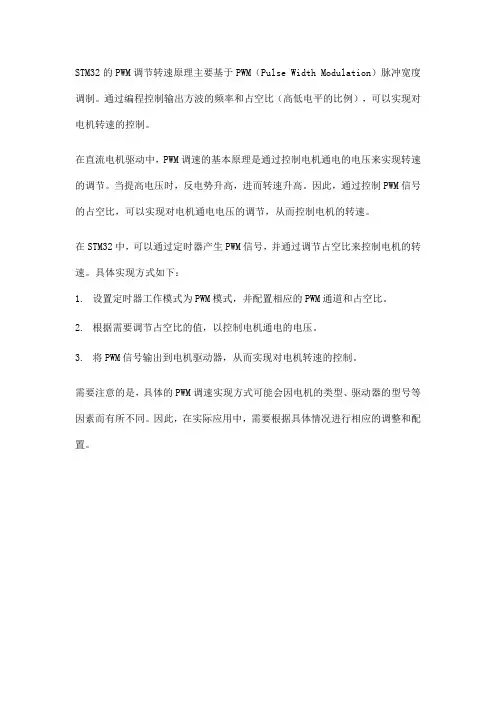

STM32的PWM调节转速原理主要基于PWM（Pulse Width Modulation）脉冲宽度调制。
通过编程控制输出方波的频率和占空比（高低电平的比例），可以实现对电机转速的控制。
在直流电机驱动中，PWM调速的基本原理是通过控制电机通电的电压来实现转速的调节。
当提高电压时，反电势升高，进而转速升高。
因此，通过控制PWM信号的占空比，可以实现对电机通电电压的调节，从而控制电机的转速。
在STM32中，可以通过定时器产生PWM信号，并通过调节占空比来控制电机的转速。
具体实现方式如下：
1.设置定时器工作模式为PWM模式，并配置相应的PWM通道和占空比。
2.根据需要调节占空比的值，以控制电机通电的电压。
3.将PWM信号输出到电机驱动器，从而实现对电机转速的控制。
需要注意的是，具体的PWM调速实现方式可能会因电机的类型、驱动器的型号等因素而有所不同。
因此，在实际应用中，需要根据具体情况进行相应的调整和配置。

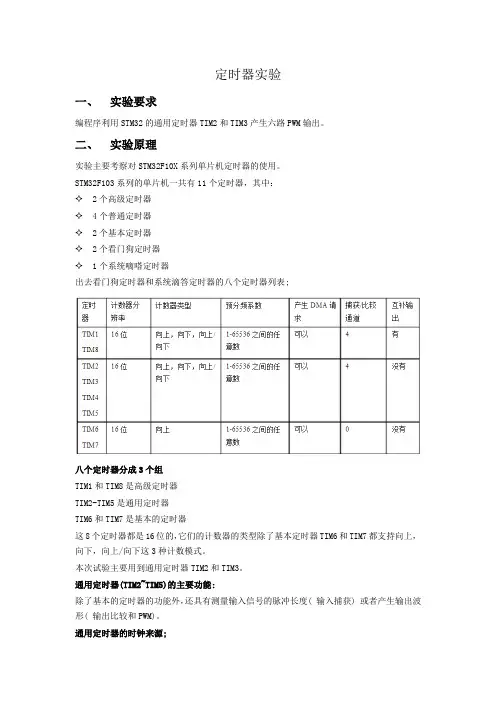

定时器实验一、实验要求编程序利用STM32的通用定时器TIM2和TIM3产生六路PWM输出。
二、实验原理实验主要考察对STM32F10X系列单片机定时器的使用。
STM32F103系列的单片机一共有11个定时器，其中：✧2个高级定时器✧4个普通定时器✧2个基本定时器✧2个看门狗定时器✧1个系统嘀嗒定时器出去看门狗定时器和系统滴答定时器的八个定时器列表;八个定时器分成3个组TIM1和TIM8是高级定时器TIM2-TIM5是通用定时器TIM6和TIM7是基本的定时器这8个定时器都是16位的，它们的计数器的类型除了基本定时器TIM6和TIM7都支持向上，向下，向上/向下这3种计数模式。
本次试验主要用到通用定时器TIM2和TIM3。
通用定时器(TIM2~TIM5)的主要功能:除了基本的定时器的功能外，还具有测量输入信号的脉冲长度( 输入捕获) 或者产生输出波形( 输出比较和PWM)。
通用定时器的时钟来源;a:内部时钟(CK_INT)b:外部时钟模式1：外部输入脚(TIx)c:外部时钟模式2：外部触发输入(ETR)d:内部触发输入(ITRx)：使用一个定时器作为另一个定时器的预分频器通用定时期内部时钟的产生：通用定时器（TIM2-5）的时钟不是直接来自APB1，而是通过APB1的预分频器以后才到达定时器模块。
当APB1的预分频器系数为1时，这个倍频器就不起作用了，定时器的时钟频率等于APB1的频率；当APB1的预分频系数为其它数值(即预分频系数为2、4、8或16)时，这个倍频器起作用，定时器的时钟频率等于APB1时钟频率的两倍。
PWM输出模式;STM32的PWM输出有两种模式:模式1和模式2，由TIMx_CCMRx寄存器中的OCxM位确定的（“110”为模式1，“111”为模式2）。
区别如下:110：PWM模式1，在向上计数时，一旦TIMx_CNT在向下计数时，一旦TIMx_CNT>TIMx_CCR1时通道1为无效电平(OC1REF=0)，否则为有效电平(OC1REF=1)。
STM32 定时器与 PWM 快速使用入门要求：在万利的开发板 EK-STM32F 上产生周期为1秒，占空比分别为 50％ 10％的 PWM 并且点亮板上的 LD1,LD2 灯闪烁。
做法很简单。
STM32的PWM是由定时器来产生的。
可以看出。
定时器3的通道1至4在GPIO端口的映像。
如果是完全映射。
各通道的连接引脚如下：CH1=PC6, CH2=PC7, CH3=PC8, CH4=PC9这样，刚好与板上的LD1,LD2灯符合，因为LD1连接到PC7,LD2连接到PC6引脚。
关于PWM一些知识.STM32的TIMx 是 TIMx_ARR 寄存器确定频率（周期）、由TIMx_CCRx 寄存器确定占空比的信号。
使用定时器3。
而TIM2、3、4的时钟源是 APB1 即是 PCLK1 ( APB1 对应 PCLK1 )PCLK1 = APB1 = HCLK/2 = SYSCLK/2 = 36MHZ (36,000,000 HZ)但是注意：倍频器会自动倍2，即是【72MHZ】！代码如下：voidSTM32_PWM_GPIO_Configuration(void){// 11：完全映像STM32_Afio_Regs->mapr.bit.TIM3_REMAP=3;// LD1 =P7 LD2=PC6/*GPIOA Configuration: ( PC6 PC7 ) TIM3 channel 1 and 2 as alternate function push -pull */STM32_Gpioc_Regs-&F6=Output_Af_push_pull; // PC.06 复用功能推挽输出模式STM32_Gpioc_Regs->crl.bit.MODE6=Output_Mode_50mhz; // PC.06 输出模式，最大速度50MHzSTM32_Gpioc_Regs-&F7=Output_Af_push_pull; // PC.07 复用功能推挽输出模式STM32_Gpioc_Regs->crl.bit.MODE7=Output_Mode_50mhz; // PC.07 输出模式，最大速度50MHz}//end subvoidSTM32_TIM3_Configuration(void){// TIM_DeInit( TIM3);//复位TIM3定时器STM32_Rcc_Regs->apb1rstr.all |= RCC_TIM3RST;STM32_Rcc_Regs->apb1rstr.all &= ~RCC_TIM3RST;//时钟使能STM32_Rcc_Regs->apb1enr.all |=RCC_TIM3EN;/* TIM3 base configuration *///TIM_TimeBaseStructure.TIM_Period = 9999;//TIM_TimeBaseStructure.TIM_Prescaler = 7200;//TIM_TimeBaseStructure.TIM_ClockDivision = 0x0;//TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;//TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure);STM32_Tim3_Regs->arr.all=9999; // 定时周期，PWM频率！ 10毫秒*100=1秒STM32_Tim3_Regs->psc.all=720; // 7200分频 72MHZ/72,00 72,000,000/72,00=10,000STM32_Tim3_Regs->cr1.bit.CKD=0; // 时钟分频因子STM32_Tim3_Regs->cr1.bit.DIR=0; // 0：计数器向上计数/* Clear TIM3 update pending flag[清除TIM3溢出中断标志] *///TIM_ClearFlag(TIM3, TIM_FLAG_Update);STM32_Tim3_Regs->sr.bit.UIF=0; //更新中断标记由软件清0 ,例如当上溢或下溢时,软件对CNT重新初始化/* PWM1 Mode configuration: Channel1 Channel2 *///TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;//TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;//TIM_OCInitStructure.TIM_Pulse = CCR1_Val;//TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;//TIM_OC1Init(TIM3, &TIM_OCInitStructure);// timer3 的通道1 是 PC6 引脚, AFIO完全映射STM32_Tim3_Regs-&1P=0; // 输入/捕获1输出极性 0：OC1高电平有效 1：OC1低电平有效STM32_Tim3_Regs-&1E=1; // 输入/捕获1输出使能 1：开启－ OC1信号输出到对应的输出引脚。

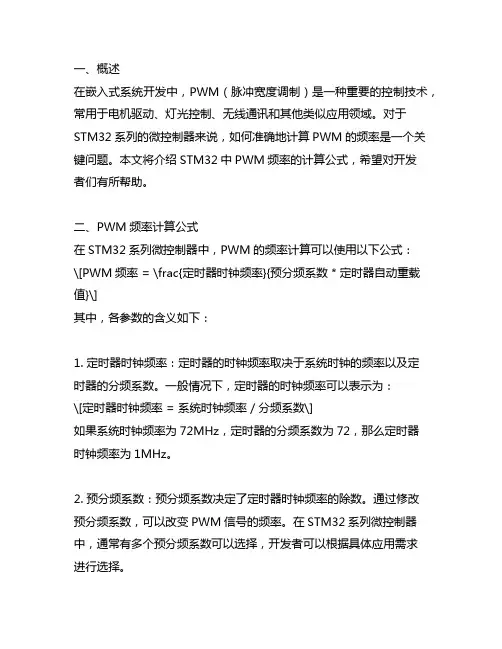

一、概述在嵌入式系统开发中，PWM（脉冲宽度调制）是一种重要的控制技术，常用于电机驱动、灯光控制、无线通讯和其他类似应用领域。
对于STM32系列的微控制器来说，如何准确地计算PWM的频率是一个关键问题。
本文将介绍STM32中PWM频率的计算公式，希望对开发者们有所帮助。
二、PWM频率计算公式在STM32系列微控制器中，PWM的频率计算可以使用以下公式：\[PWM频率 = \frac{定时器时钟频率}{预分频系数 * 定时器自动重载值}\]其中，各参数的含义如下：1. 定时器时钟频率：定时器的时钟频率取决于系统时钟的频率以及定时器的分频系数。
一般情况下，定时器的时钟频率可以表示为：\[定时器时钟频率 = 系统时钟频率 / 分频系数\]如果系统时钟频率为72MHz，定时器的分频系数为72，那么定时器时钟频率为1MHz。
2. 预分频系数：预分频系数决定了定时器时钟频率的除数。
通过修改预分频系数，可以改变PWM信号的频率。
在STM32系列微控制器中，通常有多个预分频系数可以选择，开发者可以根据具体应用需求进行选择。
3. 定时器自动重载值：定时器的自动重载值决定了PWM周期的长度。
一般情况下，定时器的计数范围为0到定时器自动重载值，当定时器计数达到自动重载值时，定时器会自动清零并产生中断。
通过以上公式，开发者可以根据具体的系统时钟频率、预分频系数和定时器自动重载值来计算出所需的PWM频率。
三、实例分析为了更直观地理解PWM频率的计算方法，接下来将通过一个实例来演示具体的计算过程。
假设我们需要设计一个PWM信号，其频率为1kHz，系统的时钟频率为72MHz。
我们可以根据需要的PWM频率来确定定时器的自动重载值。
由于所需的PWM频率为1kHz，因此PWM周期为1ms。
根据PWM的工作原理，我们知道PWM信号的周期T与频率f的关系为：\[T = \frac{1}{f}\]PWM周期T为1ms。
我们需要根据系统时钟频率来确定定时器的分频系数。

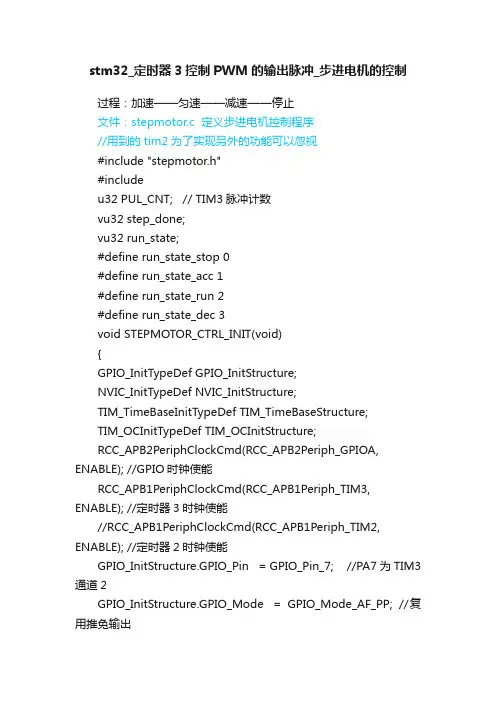

stm32_定时器3控制PWM的输出脉冲_步进电机的控制过程：加速——匀速——减速——停止文件：stepmotor.c 定义步进电机控制程序//用到的tim2为了实现另外的功能可以忽视#include "stepmotor.h"#includeu32 PUL_CNT; // TIM3脉冲计数vu32 step_done;vu32 run_state;#define run_state_stop 0#define run_state_acc 1#define run_state_run 2#define run_state_dec 3void STEPMOTOR_CTRL_INIT(void){GPIO_InitTypeDef GPIO_InitStructure;NVIC_InitTypeDef NVIC_InitStructure;TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;TIM_OCInitTypeDef TIM_OCInitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); //GPIO时钟使能RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE); //定时器3时钟使能//RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE); //定时器2时钟使能GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7; //PA7为TIM3通道2GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //复用推免输出GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //GPIO口响应速度GPIO_Init(GPIOA, &GPIO_InitStructure);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6; //PA6为DIR 控制输出GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推免输出GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //GPIO口响应速度GPIO_Init(GPIOA, &GPIO_InitStructure);//TIM3_ConfigurationTIM_TimeBaseStructure.TIM_Period = 23999; //自动重装载寄存器TIM_TimeBaseStructure.TIM_Prescaler = 2; //预分频器,t=(23999+1)*(2+1)/72MTIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; //计数器向上计数模式TIM_TimeBaseStructure.TIM_ClockDivision = 0x0; //时钟分频因子TIM_TimeBaseStructure.TIM_RepetitionCounter = 0x0; //每次溢出都产生事件更新TIM_TimeBaseInit(TIM3,&TIM_TimeBaseStructure); //写TIM3各寄存器参数TIM_ClearFlag(TIM3,TIM_FLAG_Update); //中断标志位清零TIM_ITConfig(TIM3,TIM_IT_Update,ENABLE); //允许捕获/比较3中断TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM2; //PWM模式2 TIM3_CCMR1[14:12]=111 在向上计数时，一旦TIMx_CNTTIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; //输入/捕获2输出允许TIM_OCInitStructure.TIM_Pulse = 40; //确定占空比，这个值决定了有效电平的时间。

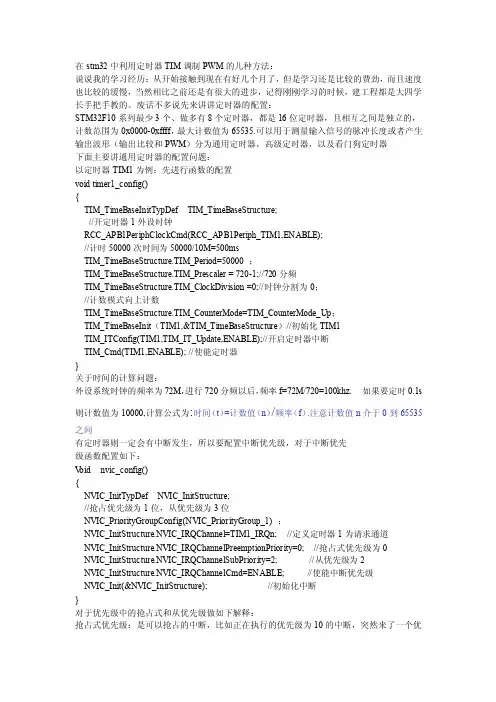

在stm32中利用定时器TIM调制PWM的几种方法：说说我的学习经历：从开始接触到现在有好几个月了，但是学习还是比较的费劲，而且速度也比较的缓慢，当然相比之前还是有很大的进步，记得刚刚学习的时候，建工程都是大四学长手把手教的。
废话不多说先来讲讲定时器的配置：STM32F10系列最少3个、做多有8个定时器，都是16位定时器，且相互之间是独立的，计数范围为0x0000-0xffff，最大计数值为65535.可以用于测量输入信号的脉冲长度或者产生输出波形（输出比较和PWM）分为通用定时器，高级定时器，以及看门狗定时器下面主要讲通用定时器的配置问题：以定时器TIM1为例：先进行函数的配置void timer1_config(){TIM_TimeBaseInitTypDef TIM_TimeBaseStructure;//开定时器1外设时钟RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM1,ENABLE);//计时50000次时间为50000/10M=500msTIM_TimeBaseStructure.TIM_Period=50000 ；TIM_TimeBaseStructure.TIM_Prescaler = 720-1;//720分频TIM_TimeBaseStructure.TIM_ClockDivision =0;//时钟分割为0；//计数模式向上计数TIM_TimeBaseStructure.TIM_CounterMode=TIM_CounterMode_Up；TIM_TimeBaseInit（TIM1,&TIM_TimeBaseStructure）//初始化TIM1TIM_ITConfig(TIM1,TIM_IT_Update,ENABLE);//开启定时器中断TIM_Cmd(TIM1,ENABLE); //使能定时器}关于时间的计算问题：外设系统时钟的频率为72M，进行720分频以后，频率f=72M/720=100khz. 如果要定时0.1s则计数值为10000,计算公式为:时间（t）=计数值（n）/频率（f）.注意计数值n介于0到65535之间有定时器则一定会有中断发生，所以要配置中断优先级，对于中断优先级函数配置如下：V oid nvic_config(){NVIC_InitTypDef NVIC_InitStructure;//抢占优先级为1位，从优先级为3位NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1) ；NVIC_InitStructure.NVIC_IRQChannel=TIM1_IRQn; //定义定时器1为请求通道NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0; //抢占式优先级为0NVIC_InitStructure.NVIC_IRQChannelSubPriority=2; //从优先级为2NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE; //使能中断优先级NVIC_Init(&NVIC_InitStructure); //初始化中断}对于优先级中的抢占式和从优先级做如下解释：抢占式优先级：是可以抢占的中断，比如正在执行的优先级为10的中断，突然来了一个优先级为5的中断，此时cpu会转向优先级为5的中断；从优先级：从优先级不会抢占正在执行的中断程序，但是如果两个事件同时发生，那么cpu 会执行优先级高的事件，但是已经执行就不会再更改了，即使优先级比正在执行的高，这正好和抢占式优先级不同，抢占式优先级不论程序是否在执行，只要现在发生的中断优先级比正在执行的要高，就会更改。

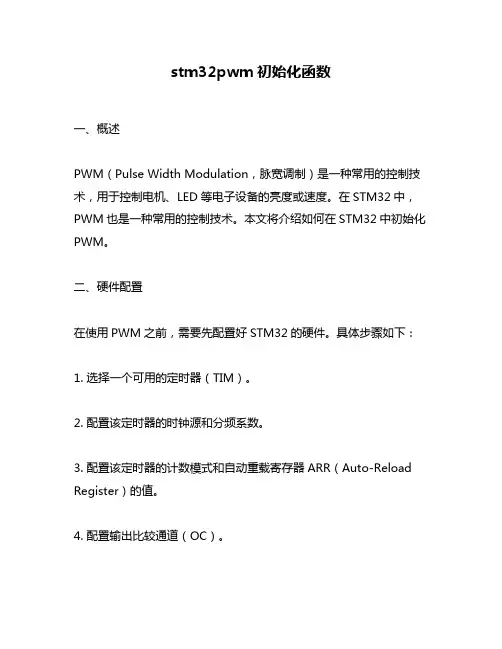

stm32pwm初始化函数一、概述PWM（Pulse Width Modulation，脉宽调制）是一种常用的控制技术，用于控制电机、LED等电子设备的亮度或速度。
在STM32中，PWM也是一种常用的控制技术。
本文将介绍如何在STM32中初始化PWM。
二、硬件配置在使用PWM之前，需要先配置好STM32的硬件。
具体步骤如下：1. 选择一个可用的定时器（TIM）。
2. 配置该定时器的时钟源和分频系数。
3. 配置该定时器的计数模式和自动重载寄存器ARR（Auto-Reload Register）的值。
4. 配置输出比较通道（OC）。
5. 配置GPIO引脚作为OC输出口。
三、软件实现1. 初始化定时器首先需要初始化定时器。
具体步骤如下：1. 开启TIMx时钟（x为所选定时器编号）。
2. 设置TIMx分频系数和计数模式。
常见的计数模式有向上计数模式和向下计数模式，可以根据具体需求选择。
3. 设置自动重载寄存器ARR的值。
ARR决定了PWM波形周期长度，可以根据具体需求设置不同的值。
4. 使能更新事件中断，并开启TIMx中断。
5. 启动定时器。
2. 配置输出比较通道接下来需要配置输出比较通道。
具体步骤如下：1. 选择一个可用的输出比较通道（OC）。
2. 配置该OC的工作模式。
常见的工作模式有PWM1模式和PWM2模式，可以根据具体需求选择。
3. 配置该OC的输出极性。
常见的输出极性有正极性和负极性，可以根据具体需求选择。
4. 配置该OC的占空比。
占空比决定了PWM波形高电平时间与周期时间之比，可以根据具体需求设置不同的值。
3. 配置GPIO引脚最后需要配置GPIO引脚作为OC输出口。
具体步骤如下：1. 开启GPIOx时钟（x为所选GPIO端口编号）。
2. 配置该GPIO引脚为AF（Alternate Function）模式，并设置AF 编号为TIMx_CHy（y为所选OC通道编号）。
3. 配置该GPIO引脚的输出类型、驱动能力、上拉/下拉等属性。

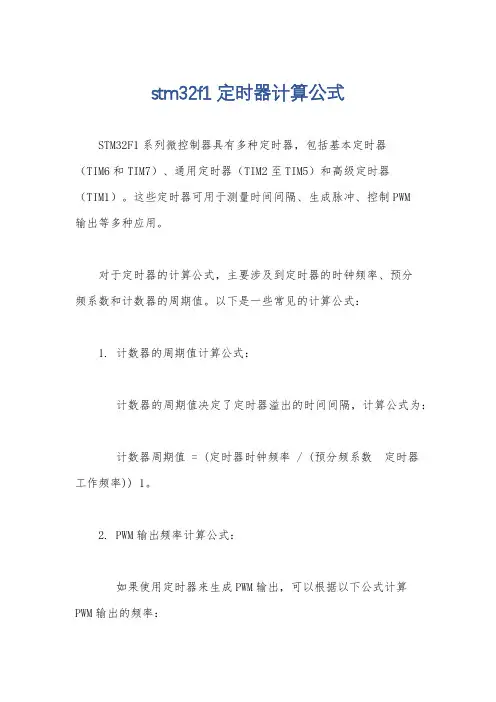

stm32f1定时器计算公式
STM32F1系列微控制器具有多种定时器，包括基本定时器
（TIM6和TIM7）、通用定时器（TIM2至TIM5）和高级定时器
（TIM1）。
这些定时器可用于测量时间间隔、生成脉冲、控制PWM
输出等多种应用。
对于定时器的计算公式，主要涉及到定时器的时钟频率、预分
频系数和计数器的周期值。
以下是一些常见的计算公式：
1. 计数器的周期值计算公式：
计数器的周期值决定了定时器溢出的时间间隔，计算公式为：
计数器周期值 = (定时器时钟频率 / (预分频系数定时器
工作频率)) 1。
2. PWM输出频率计算公式：
如果使用定时器来生成PWM输出，可以根据以下公式计算PWM输出的频率：
PWM输出频率 = 定时器工作频率 / (计数器周期值 + 1)。
3. 定时器中断频率计算公式：
如果需要定时器中断来执行特定的任务，可以根据以下公式计算定时器中断的频率：
中断频率 = 定时器工作频率 / (预分频系数 (计数器周期值 + 1))。
需要注意的是，不同的定时器具有不同的工作模式和特性，因此在使用时需要查阅相关的参考手册和技术资料，以确保计算公式的准确性和适用性。
另外，定时器的配置和使用也需要结合具体的应用场景和需求进行调整和优化。

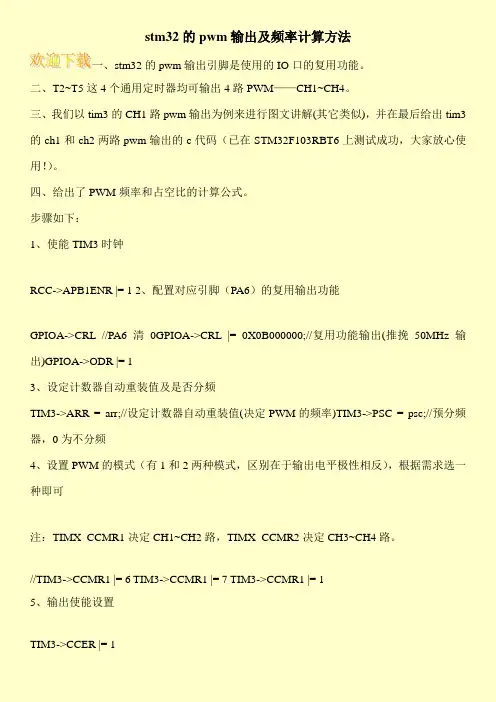

stm32的pwm输出及频率计算方法
一、stm32的pwm输出引脚是使用的IO口的复用功能。
二、T2~T5这4个通用定时器均可输出4路PWM——CH1~CH4。
三、我们以tim3的CH1路pwm输出为例来进行图文讲解(其它类似)，并在最后给出tim3的ch1和ch2两路pwm输出的c代码（已在STM32F103RBT6上测试成功，大家放心使用！）。
四、给出了PWM频率和占空比的计算公式。
步骤如下：
1、使能TIM3时钟
RCC->APB1ENR |= 1 2、配置对应引脚（PA6）的复用输出功能
GPIOA->CRL //PA6清0GPIOA->CRL |= 0X0B000000;//复用功能输出(推挽50MHz输出)GPIOA->ODR |= 1
3、设定计数器自动重装值及是否分频
TIM3->ARR = arr;//设定计数器自动重装值(决定PWM的频率)TIM3->PSC = psc;//预分频器，0为不分频
4、设置PWM的模式（有1和2两种模式，区别在于输出电平极性相反），根据需求选一种即可
注：TIMX_CCMR1决定CH1~CH2路，TIMX_CCMR2决定CH3~CH4路。
//TIM3->CCMR1 |= 6 TIM3->CCMR1 |= 7 TIM3->CCMR1 |= 1
5、输出使能设置
TIM3->CCER |= 1。
基于寄存器操作的STM32高级定时器TIM1的四路PWM输出程序讲解STM32高级定时器TIM1具有四个独立的PWM输出通道，可以用来控制四个不同的设备或驱动器。
在本篇文章中，我们将详细讲解如何使用寄存器操作实现TIM1的四路PWM输出。
首先，需要了解几个相关的概念。
STM32的定时器是通过寄存器进行配置和操作的，其中TIM1是高级定时器，具有更高级的功能和更多的寄存器。
PWM（脉冲宽度调制）是一种常见的控制技术，可实现模拟信号的数字化控制，通过调整高电平和低电平的时间比例来控制目标设备或驱动器的动作。
在开始编写程序之前，我们首先需要对TIM1进行初始化和配置。
以下是一个基本的初始化函数示例：```void TIM1_PWM_Init//开启TIM1的时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_TIM1, ENABLE);//初始化TIM1的配置TIM_TimeBaseInitTypeDef TIM_BaseStruct;TIM_OCInitTypeDef TIM_OCStruct;TIM_BaseStruct.TIM_Prescaler = 0;TIM_BaseStruct.TIM_CounterMode = TIM_CounterMode_Up;TIM_BaseStruct.TIM_Period = 999; // 设置周期为1000TIM_BaseStruct.TIM_ClockDivision = TIM_CKD_DIV1;TIM_BaseStruct.TIM_RepetitionCounter = 0;TIM_TimeBaseInit(TIM1, &TIM_BaseStruct);//配置输出比较通道TIM_OCStruct.TIM_OCMode = TIM_OCMode_PWM1;TIM_OCStruct.TIM_OutputState = TIM_OutputState_Enable;TIM_OCStruct.TIM_Pulse = 0; // 设置脉冲宽度，0表示低电平TIM_OCStruct.TIM_OCPolarity = TIM_OCPolarity_High;TIM_OC1Init(TIM1, &TIM_OCStruct);TIM_OC1PreloadConfig(TIM1, TIM_OCPreload_Enable);TIM_OC2Init(TIM1, &TIM_OCStruct);TIM_OC2PreloadConfig(TIM1, TIM_OCPreload_Enable);TIM_OC3Init(TIM1, &TIM_OCStruct);TIM_OC3PreloadConfig(TIM1, TIM_OCPreload_Enable);TIM_OC4Init(TIM1, &TIM_OCStruct);TIM_OC4PreloadConfig(TIM1, TIM_OCPreload_Enable);//启动定时器TIM_Cmd(TIM1, ENABLE);```上述代码是一个初始化TIM1的函数示例，其中包含了基本的配置步骤。
STM32HAL库学习系列第4篇定时器TIM-----开始定时器与PWM输出配置基本流程：1.配置定时器2.开启定时器3.动态改变pwm输出，改变值HAL_TIM_PWM_Start(&htim4, TIM_CHANNEL_1);函数总结：1 __HAL_TIM_SET_COMPARE（）// 是设置CCRx，⼀般是⽤在PWM输出的，控制PWM占空⽐2 __HAL_TIM_GET_COMPARE // 是⽤来读取CCRx的，⼀般⽤于捕获处理PWM输出配置：频率设置：1static void MX_TIM2_Init(void)2 {3 TIM_MasterConfigTypeDef sMasterConfig;4 TIM_IC_InitTypeDef sConfigIC;5 TIM_OC_InitTypeDef sConfigOC;6 htim2.Instance = TIM2;7 htim2.Init.Prescaler = (36-1); //实际时钟频率为 72M/36=2MHz /40000=50H,-----490HZ,改变观察电机输出状态定时器预分频器8 htim2.Init.CounterMode = TIM_COUNTERMODE_UP;9 htim2.Init.Period = (4082-1); //定时器周期配置 PWM频率为 490KHz 定义定时器周期，PWM频率为：168MHz/ （L298N_TIMx_PRESCALER+1）/ （L298N_TIM_PERIOD+1）10//⾼级定时器重复计数寄存器值11 **⾼级才有12// 定义⾼级定时器重复计数寄存器值13//实际PWM频率为：72MHz/（L298N_TIMx_PRESCALER+1）/（L298N_TIM_PERIOD+1）/（L298N_TIM_REPETITIONCOUNTER+1）14#define L298N_TIM_REPETITIONCOUNTER 015 **刹车和死区配置：1/* 刹车和死区时间配置 */2 sBreakDeadTimeConfig.OffStateRunMode = TIM_OSSR_DISABLE;3 sBreakDeadTimeConfig.OffStateIDLEMode = TIM_OSSI_DISABLE;4 sBreakDeadTimeConfig.LockLevel = TIM_LOCKLEVEL_OFF;5 sBreakDeadTimeConfig.DeadTime = 0;6 sBreakDeadTimeConfig.BreakState = TIM_BREAK_DISABLE;7 sBreakDeadTimeConfig.BreakPolarity = TIM_BREAKPOLARITY_HIGH;8 sBreakDeadTimeConfig.AutomaticOutput = TIM_AUTOMATICOUTPUT_DISABLE;9 HAL_TIMEx_ConfigBreakDeadTime(&htimx_L298N, &sBreakDeadTimeConfig);基于通信的pwm频率和脉宽的更新控制算法：1/*2** pwm是否需要更新,⽐较上⼀次的频率和脉宽值,如果不同,则更新3*/4void pwm_update_loop( void )5 {6/*1,第⼀路判断: 频率或占空⽐发⽣变化 */7if( (HLM_SOKO_I_FREQ != HLM_SOKO_I_FREQ_LAST ) ||8 HLM_SOKO_I_DUTY != HLM_SOKO_I_DUTY_LAST )9 {10/* 更新频率和占空⽐的记录值 */11 HLM_SOKO_I_FREQ_LAST = HLM_SOKO_I_FREQ;12 HLM_SOKO_I_DUTY_LAST = HLM_SOKO_I_DUTY;13/* 更新当前通道的PWM波形 */14 pwm_update( PWM_I,HLM_SOKO_I_FREQ, HLM_SOKO_I_DUTY );15 }1617/*2,第⼆路判断 */18if( (HLM_SOKO_II_FREQ != HLM_SOKO_II_FREQ_LAST ) ||19 HLM_SOKO_II_DUTY != HLM_SOKO_II_DUTY_LAST )20 {21/* 更新频率和占空⽐的记录值 */22 HLM_SOKO_II_FREQ_LAST = HLM_SOKO_II_FREQ;23 HLM_SOKO_II_DUTY_LAST = HLM_SOKO_II_DUTY;24/* 更新当前通道的PWM波形 */25 pwm_update( PWM_II,HLM_SOKO_II_FREQ, HLM_SOKO_II_DUTY );26 }2728/*3,第三路判断 */29if( (HLM_SOKO_III_FREQ != HLM_SOKO_III_FREQ_LAST ) ||30 HLM_SOKO_III_DUTY != HLM_SOKO_III_DUTY_LAST )31 {32/* 更新频率和占空⽐的记录值 */33 HLM_SOKO_III_FREQ_LAST = HLM_SOKO_III_FREQ;34 HLM_SOKO_III_DUTY_LAST = HLM_SOKO_III_DUTY;35/* 更新当前通道的PWM波形 */36 pwm_update( PWM_III,HLM_SOKO_III_FREQ, HLM_SOKO_III_DUTY );37 }38 }补充：开起定时器功能只要在相应的定时器下开始内部时钟源即可使⽤定时器功能定时器内部动能：定时器时钟配置：M是10的6次⽅微秒是10的-6次⽅内部时钟设置为不分频(CKD)，则CK_PSC的时钟频率等于APB1的时钟频率108MHz,即108000 000Hz。
在仪器仪表计量、步进电机驱动等领域，有时需要控制电路输出固定数量的PWM ，常规方法一般为中断计数法，即将单片机定时器配置成PWM 输出模式，然以在PWM 中断中对脉冲进行计数，当脉冲数量达到设定值时即关断PWM 输出，这种方法程序上比较简单，但是当输出频率较高时，计数中断会频繁打断系统的正常运行，对系统运行效率会产生一定影响。
另一种输出方式是利用主从定时器的原理，本文就介绍下该种方式。
1输出原理介绍STM32单片机具有定时器同步功能，可以配置多个定时器在内部相连，当一个定时器配置为主模式时，可以对另一个配置成从模式的定时器进行复位、启动、停止或提供时钟的操作。
而主从定时器输出固定脉冲就是利用了一个定时器充当另一个定时器的预分频的原理实现的。
1.1使用一个定时器作为另一个定时器的预分频器上图为基本框图，将定时器1配置成定时器2的预分频后，定时器1负责输出PWM ，每个输出脉冲的边沿在内部作为定时器2的输入时钟，通过配置定时器2的溢出值即可实现对定时器1脉冲输出个数的检测。
1.1.1配置思路：1)配置定时器1为主模式，它可以在每一个更新事件UEV 时输出一个周期性的触发信号。
在TIM1_CR2寄存器的MMS=’010’时，每当产生一个更新事件时在TRGO1上输出一个上升沿信号。
ＳＴＭ３２－主从定时器－输出固定数量脉冲2)连接定时器1的TRGO1输出至定时器2，设置TIM2_SMCR 寄存器的TS=’000’，配置定时器2为使用ITR1作为内部触发的从模式。
3)把从模式控制器置于外部时钟模式1(TIM2_SMCR 寄存器的SMS=111)，这样定时器2即可由定时器1周期性的上升沿(即定时器1的计数器溢出)信号驱动。
4)设置相应(TIMx_CR1寄存器)的CEN 位分别启动两个定时器。
摘录自手册P278。
1.1.2寄存器配置流程1)配置定时器1为主模式，送出它的更新事件UEV 做为触发输出(TIM1_CR2寄存器的MMS=’010’)。
stm32pwm初始化函数详解标题：STM32 PWM初始化函数详解摘要：本文将深入探讨STM32 PWM初始化函数的各个方面，包括工作原理、配置参数、常用的初始化函数和实际应用场景。
通过对这些内容的全面解析，读者将能够更好地理解和使用STM32 PWM模块，从而实现各种应用需求。
引言：作为嵌入式系统中常见的功能模块之一，PWM（脉宽调制）在许多电子设备和项目中起着至关重要的作用。
针对STM32系列微控制器，其具备强大的PWM功能，提供了灵活多样的配置选项。
本文将详细介绍STM32 PWM初始化函数的各个方面，包括工作原理、配置参数、相关函数和实际应用案例。
一、PWM工作原理在开始了解STM32 PWM初始化函数之前，我们先对PWM的工作原理进行简要说明。
PWM信号由周期性的脉冲构成，其脉冲宽度决定了信号的占空比。
通过改变占空比，可以调节输出信号的平均电平或功率。
在STM32微控制器上，PWM输出通常用于驱动电机、LED灯和产生音频信号等。
二、PWM初始化参数在配置STM32 PWM模块之前，我们需要了解一些常用的初始化参数。
这些参数包括：1. 定时器选择：选择相应的定时器单元，用于产生PWM信号。
2. PWM通道选择：选择使用哪些PWM通道作为输出。
3. 周期设置：设置PWM信号的周期长度。
4. 脉冲宽度设置：设置PWM信号的占空比。
5. 触发信号设置（可选）：设置外部触发事件来控制PWM信号的开始和结束时间。
三、常用的PWM初始化函数以下是一些常用的STM32 PWM初始化函数：1. TIM_TimeBaseInit()：用于配置定时器的基本参数，如时钟分频、计数模式和周期长度等。
2. TIM_OCInitStructure()：用于配置PWM输出通道的工作模式和占空比等。
3. TIM_ARRPreloadConfig()：用于使能或禁用周期寄存器预装载功能。
4. TIM_OCxPreloadConfig()：用于使能或禁用PWM输出通道的预装载功能。
STM32 中的PWM 的频率和占空比的设置下面的这个是STM32 的定时器逻辑图，上来有助于理解：
TIM3 的ARR 寄存器和PSC 寄存器,确定PWM 频率。
这里配置的这两个定时器确定了PWM 的频率，我的理解是：PWM 的周期(频率)就是ARR 寄存器值与PSC 寄存器值相乘得来，但不是简单意义上的相乘，例如要设置PWM 的频率参考上次通用定时器中设置溢出时间的算法，例如输出100HZ 频率的PWM，首先，确定TIMx 的时钟，除非APB1 的时钟分频数设置为1，否则通用定时器TIMx 的时钟是APB1 时钟的2 倍，这时的TIMx 时钟为72MHz，用这个TIMx 时钟72MHz 除以(PSC+1)，得到定时器每隔多少秒涨一次，这里给PSC 赋7199，计算得定时器每隔0.0001 秒涨一次，即此时频率为10KHz，再把这个值乘以(ARR+1)得出PWM 频率，假如ARR 值为0，即0.0001*(0+1)，则输出PWM 频率为10KHz,再假如输出频率为100Hz 的PWM，则将ARR 寄存器设置为99 即可。
如果想调整PWM 占空比精度，则只需降低PSC 寄存器的值即可。
TIMx_CCRx 寄存器，确定PWM 的占空比。
TIMx_CCR1TIMx_CCR4 确定定时器的CH1CH4 四路PWM 的占空比。
直接给该寄存器赋065535 值即可确定占空比。
占空比计算方法：TIMx_CCRx 的值除以ARR 寄存器的值即为占空比，因为占空比在0100%之间，所以一。
STM32学习笔记（5）：通用定时器PWM输出1.TIMER输出PWM基本概念脉冲宽度调制(PWM)，是英文“Pulse Width Modulation”的缩写，简称脉宽调制，是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术。
简单一点，就是对脉冲宽度的控制。
一般用来控制步进电机的速度等等。
STM32的定时器除了TIM6和TIM7之外，其他的定时器都可以用来产生PWM 输出，其中高级定时器TIM1和TIM8可以同时产生7路的PWM输出，而通用定时器也能同时产生4路的PWM输出。
1.1PWM输出模式STM32的PWM输出有两种模式，模式1和模式2，由TIMx_CCMRx寄存器中的OCxM位确定的（“110”为模式1，“111”为模式2）。
模式1和模式2的区别如下：110：PWM模式1－在向上计数时，一旦TIMx_CNT<TIMx_CCR1时通道1为有效电平，否则为无效电平；在向下计数时，一旦TIMx_CNT>TIMx_CCR1时通道1为无效电平(OC1REF=0)，否则为有效电平(OC1REF=1)。
111：PWM模式2－在向上计数时，一旦TIMx_CNT<TIMx_CCR1时通道1为无效电平，否则为有效电平；在向下计数时，一旦TIMx_CNT>TIMx_CCR1时通道1为有效电平，否则为无效电平。
由此看来，模式1和模式2正好互补，互为相反，所以在运用起来差别也并不太大。
而从计数模式上来看，PWM也和TIMx在作定时器时一样，也有向上计数模式、向下计数模式和中心对齐模式，关于3种模式的具体资料，可以查看《STM32参考手册》的“14.3.9 PWM模式”一节，在此就不详细赘述了。
1.2PWM输出管脚PWM的输出管脚是确定好的，具体的引脚功能可以查看《STM32参考手册》的“8.3.7定时器复用功能重映射”一节。
在此需要强调的是，不同的TIMx有分配不同的引脚，但是考虑到管脚复用功能，STM32提出了一个重映像的概念，就是说通过设置某一些相关的寄存器，来使得在其他非原始指定的管脚上也能输出PWM。
