单片机课程设计题目1

题目1 智能电子钟（LCD 显示）题目2 电子时钟（LCD 显示）题目3 秒表题目4 定时闹钟题目5 音乐倒数计数器题目6 基于数字温度传感器的数字温度计题目7 基于热敏电阻的数字温度计题目8 十字路口交通灯控制题目9 波形发生器设计题目10 电容、电阻参数单片机测试系统的设计题目11 数字频率计题目12 8位竞赛抢答器的设计题目13 单词记忆测试器程序设计题目14 数字电压表设计题目15 可编程作息时间控制器设计题目16 节日彩灯控制器的设计题目17 双机之间的串行通信设计题目18 电子琴设计题目19 数字音乐盒的设计题目20 单片机控制步进电机题目21 单片机控制直流电动机题目1 智能电子钟（LCD 显示） 1. 设计要求 以AT89C51单片机为核心，制作一个LCD 显示的智能电子钟： (1) 计时：秒、分、时、天、周、月、年。

(2) 闰年自动判别。

(3) 五路定时输出，可任意关断（最大可到16路）。

(4) 时间、月、日交替显示。

(5) 自定任意时刻自动开/关屏。

(6) 计时精度：误差≤1秒/月（具有微调设置） (7) 键盘采用动态扫描方式查询。

所有的查询、设置功能均由功能键K1、K2完成。

2. 工作原理 本设计采用市场上流行的时钟芯片DS1302进行制作。

DS1302是DALLAS 公司推出的涓流充电时钟芯片，内含一个实时时钟/日历和31字节静态RAM ，可以通过串行接口与计算机进行通信，使得管脚数量减少。

实时时钟/日历电路能够计算2100年之前的秒、分、时、日、星期、月、年的，具有闰年调整的能力。

DS1302时钟芯片的主要功能特性：(1) 能计算2100年之前的年、月、日、星期、时、分、秒的信息；每月的天数和闰年的天数可自动调整；时钟可设置为24或12小时格式。

(2) 31B 的8位暂存数据存储RAM 。

(3) 串行I/O 口方式使得引脚数量最少。

(4) DS1302与单片机之间能简单地采用同步串行的方式进行通信，仅需3根线。

单片机课程设计报告书题目：交通信号灯学院：班级：姓名：学号：课程名称：指导老师：日期：一.设计任务：交通灯的硬件和软件设计二.设计目的课程设计是本专业集中实践环节的主要内容之一。

训练正确地应用单片机，培养解决工业控制、工业检测等领域具体问题的能力。

学生通过所做课题，熟悉单片机应用系统开发研制的过程，软硬件设计的工作方法、内容及步骤，对学生进行基本技能训练。

例如组成系统、编程、调试、绘图等。

使学生理论联系实际，提高动手能力和分析问题、解决问题的能力。

通过本课程设计，主要达到以下目的：1.使学生增进对单片机的感性认识，加深对单片机理论方面的理解。

2.使学生掌握单片机的内部功能模块的应用，如定时器/计数器、中断、片内外存贮器、I/O口、串行口通讯等。

3.使学生了解和掌握单片机应用系统的软/硬件设计过程、方法及实现，为以后设计和实现单片机应用系统打下良好基础三．设计思路交通灯的变化规律按照常规我们假设一个十字路口为东西南北走向。

初始状态为状态1，南北方向绿灯通车，东西方向红灯。

经过过一段时间（25S）转换状态2，南北方向绿灯闪几次转亮黄灯，延时5S，东西方向仍然红灯。

再转换到状态3，东西方向绿灯通车，南北方向红灯。

过一段时间（25S）转换到状态4，东西方向绿灯闪几次转亮黄等，延时5S，南北方向仍然红灯。

最后循环至南北绿灯，东西红灯。

在这些状态下，有时钟倒数计时。

四．硬件介绍基础知识交通灯控制器实例主要使用了89C51单片机的定时器／计数器，基础知识主要包括交通灯的变化规律、定时器／计数器的概念、定时器／计数器的相关寄存器、定时器／计数器的4种工作方式、以及定时器／计数器的变成。

4.1定时器/计数器定时器／计数器是单片机中最常用、最重要的功能模块之一，本节通过交通灯控制器实例来演示定时器的使用，并复习如何使用散转程序。

首先介绍交通灯以及定时器／计数器的基础知识，接着介绍本实例的硬件电路构成，然后逐步分析定时器的变成以及程序的全貌，最后总结一下本实例的技巧与注意点。

单片机毕业设计选题【篇一：单片机课程设计题目汇总(全)】单片机课程设计题目汇总（一）说明：为便于同学提前探讨开发思路，自学相关内容，特将本课程设计的可选题目发给大家。

本次题目为其一部分，稍后会有另一部分。

鼓励大家自己设计题目。

要求：每个小组2-3人，每个题目最多限两个小组选；课程设计考核内容包括：c51源程序；现场显示结果；设计报告文档（文档的格式稍后公布，请注意查收）。

一、基于单片机的电子时钟设计设计内容：1、用ＬＣＤ液晶作为显示设备（30分）2、可以分别设定小时，分钟和秒，复位后时间为：00：00：00（30分）3、能实现日期的设置，年、月、日（30分）4、其他创新内容（10分）如：闹钟功能；显示星期；整点音乐报时等。

提示：用专用时钟芯片ds1302。

图示：二、基于单片机的交通灯显示系统（一）设计内容：１、东西方向、南北方向均有红、黄、绿三种信号灯；（30分）2、带紧急制动按钮，按钮按下，所有方向亮红灯；再次按下，恢复正常显示（20分）３、夜间模式按钮按下，所有方向显示黄灯闪烁（20分）4、实时提醒绿灯亮的剩余时间（30分）图示：三、基于单片机的交通灯显示系统（二）设计内容：1、东西干道和南北干道的通行分左行、右行、直行，其中左行、右行固定15秒；直行固定30秒（40分）2、信号灯分绿灯（3种）、红灯、黄灯，每次绿灯换红灯时，黄灯亮3秒钟。

（30分）3、东西干道和南北干道交替控制，每次干道绿灯交替时，有3秒钟所有干道的交通灯都是黄灯闪烁3秒钟，提示已经进入路口的车辆迅速通过。

（30分）图示：4、其他创新内容。

（10分）四、基于单片机的波形发生器设计设计内容：1、设计一款能产生3种以上波形的波形发生器（30分）2、设计波形选择按钮（采用3个独立按键）（10分）3、点阵显示波形图案（20分）4、能同时输出两种波形（30分）5、显示频率（10分）图示：五、基于单片机的led点阵广告牌设计设计内容：1、能显示不同字符、图形的led点阵广告牌（30分）2、用独立按键控制不同字符的切换效果（如闪烁、静止、平移）（30分）3、可通过串口从电脑下载更新需要显示的字符（30分）4、其他创新功能（10分）图示：略六、基于单片机的篮球计分器设计设计内容：1、设计lcd显示篮球比分牌（30分）2、通过加分按钮可以给a队或b队加分（20分）3、设计对调功能，a队和b队分数互换，意味着中场交换场地。

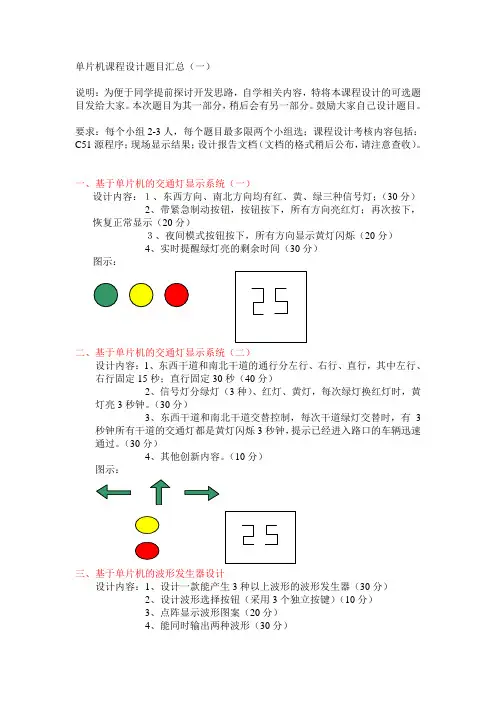

单片机课程设计题目汇总（一）说明：为便于同学提前探讨开发思路，自学相关内容，特将本课程设计的可选题目发给大家。

本次题目为其一部分，稍后会有另一部分。

鼓励大家自己设计题目。

要求：每个小组2-3人，每个题目最多限两个小组选；课程设计考核内容包括：C51源程序；现场显示结果；设计报告文档（文档的格式稍后公布，请注意查收）。

一、基于单片机的交通灯显示系统（一）设计内容：１、东西方向、南北方向均有红、黄、绿三种信号灯；（30分）2、带紧急制动按钮，按钮按下，所有方向亮红灯；再次按下，恢复正常显示（20分）３、夜间模式按钮按下，所有方向显示黄灯闪烁（20分）4、实时提醒绿灯亮的剩余时间（30分）图示：二、基于单片机的交通灯显示系统（二）设计内容：1、东西干道和南北干道的通行分左行、右行、直行，其中左行、右行固定15秒；直行固定30秒（40分）2、信号灯分绿灯（3种）、红灯、黄灯，每次绿灯换红灯时，黄灯亮3秒钟。

（30分）3、东西干道和南北干道交替控制，每次干道绿灯交替时，有3秒钟所有干道的交通灯都是黄灯闪烁3秒钟，提示已经进入路口的车辆迅速通过。

（30分）4、其他创新内容。

（10分）图示：三、基于单片机的波形发生器设计设计内容：1、设计一款能产生3种以上波形的波形发生器（30分）2、设计波形选择按钮（采用3个独立按键）（10分）3、点阵显示波形图案（20分）4、能同时输出两种波形（30分）5、显示频率（10分）图示：四、基于单片机的LED点阵广告牌设计设计内容：1、能显示不同字符、图形的LED点阵广告牌（30分）2、用独立按键控制不同字符的切换效果（如闪烁、静止、平移）（30分）3、可通过串口从电脑下载更新需要显示的字符（30分）4、其他创新功能（10分）图示：略五、基于单片机的篮球计分器设计设计内容：1、设计LCD显示篮球比分牌（30分）2、通过加分按钮可以给A队或B队加分（20分）3、设计对调功能，A队和B队分数互换，意味着中场交换场地。
