单片机课程设计题目..(DOC)

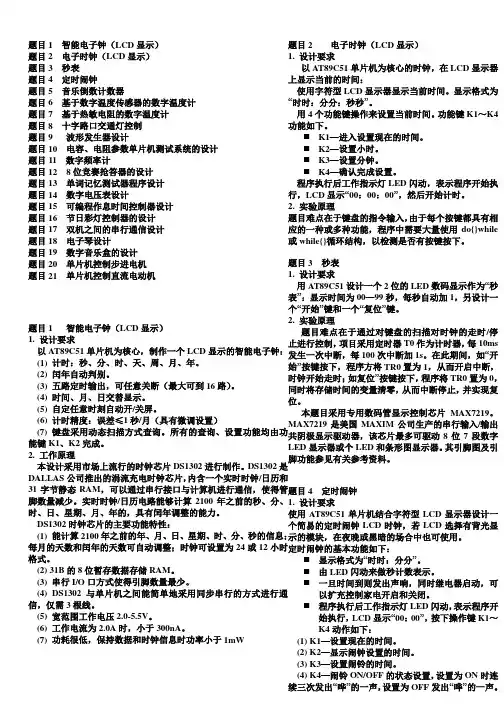

题目1 智能电子钟（LCD 显示）题目2 电子时钟（LCD 显示）题目3 秒表题目4 定时闹钟题目5 音乐倒数计数器题目6 基于数字温度传感器的数字温度计题目7 基于热敏电阻的数字温度计题目8 十字路口交通灯控制题目9 波形发生器设计题目10 电容、电阻参数单片机测试系统的设计题目11 数字频率计题目12 8位竞赛抢答器的设计题目13 单词记忆测试器程序设计题目14 数字电压表设计题目15 可编程作息时间控制器设计题目16 节日彩灯控制器的设计题目17 双机之间的串行通信设计题目18 电子琴设计题目19 数字音乐盒的设计题目20 单片机控制步进电机题目21 单片机控制直流电动机题目1 智能电子钟（LCD 显示） 1. 设计要求 以AT89C51单片机为核心，制作一个LCD 显示的智能电子钟： (1) 计时：秒、分、时、天、周、月、年。

(2) 闰年自动判别。

(3) 五路定时输出，可任意关断（最大可到16路）。

(4) 时间、月、日交替显示。

(5) 自定任意时刻自动开/关屏。

(6) 计时精度：误差≤1秒/月（具有微调设置） (7) 键盘采用动态扫描方式查询。

所有的查询、设置功能均由功能键K1、K2完成。

2. 工作原理 本设计采用市场上流行的时钟芯片DS1302进行制作。

DS1302是DALLAS 公司推出的涓流充电时钟芯片，内含一个实时时钟/日历和31字节静态RAM ，可以通过串行接口与计算机进行通信，使得管脚数量减少。

实时时钟/日历电路能够计算2100年之前的秒、分、时、日、星期、月、年的，具有闰年调整的能力。

DS1302时钟芯片的主要功能特性：(1) 能计算2100年之前的年、月、日、星期、时、分、秒的信息；每月的天数和闰年的天数可自动调整；时钟可设置为24或12小时格式。

(2) 31B 的8位暂存数据存储RAM 。

(3) 串行I/O 口方式使得引脚数量最少。

(4) DS1302与单片机之间能简单地采用同步串行的方式进行通信，仅需3根线。

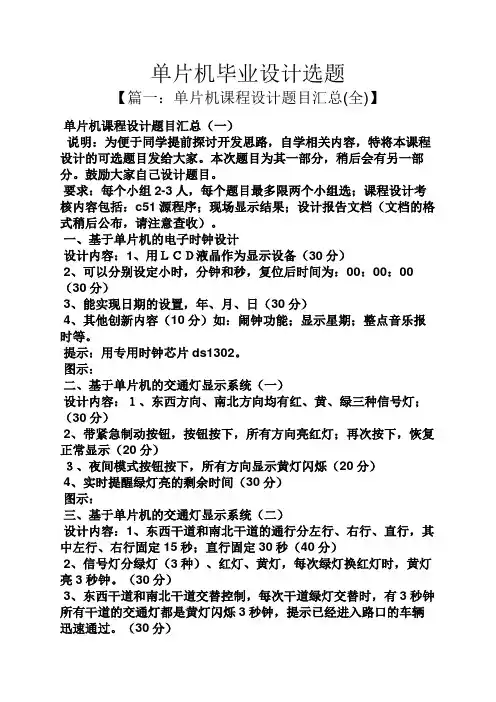

单片机毕业设计选题【篇一：单片机课程设计题目汇总(全)】单片机课程设计题目汇总（一）说明：为便于同学提前探讨开发思路，自学相关内容，特将本课程设计的可选题目发给大家。

本次题目为其一部分，稍后会有另一部分。

鼓励大家自己设计题目。

要求：每个小组2-3人，每个题目最多限两个小组选；课程设计考核内容包括：c51源程序；现场显示结果；设计报告文档（文档的格式稍后公布，请注意查收）。

一、基于单片机的电子时钟设计设计内容：1、用ＬＣＤ液晶作为显示设备（30分）2、可以分别设定小时，分钟和秒，复位后时间为：00：00：00（30分）3、能实现日期的设置，年、月、日（30分）4、其他创新内容（10分）如：闹钟功能；显示星期；整点音乐报时等。

提示：用专用时钟芯片ds1302。

图示：二、基于单片机的交通灯显示系统（一）设计内容：１、东西方向、南北方向均有红、黄、绿三种信号灯；（30分）2、带紧急制动按钮，按钮按下，所有方向亮红灯；再次按下，恢复正常显示（20分）３、夜间模式按钮按下，所有方向显示黄灯闪烁（20分）4、实时提醒绿灯亮的剩余时间（30分）图示：三、基于单片机的交通灯显示系统（二）设计内容：1、东西干道和南北干道的通行分左行、右行、直行，其中左行、右行固定15秒；直行固定30秒（40分）2、信号灯分绿灯（3种）、红灯、黄灯，每次绿灯换红灯时，黄灯亮3秒钟。

（30分）3、东西干道和南北干道交替控制，每次干道绿灯交替时，有3秒钟所有干道的交通灯都是黄灯闪烁3秒钟，提示已经进入路口的车辆迅速通过。

（30分）图示：4、其他创新内容。

（10分）四、基于单片机的波形发生器设计设计内容：1、设计一款能产生3种以上波形的波形发生器（30分）2、设计波形选择按钮（采用3个独立按键）（10分）3、点阵显示波形图案（20分）4、能同时输出两种波形（30分）5、显示频率（10分）图示：五、基于单片机的led点阵广告牌设计设计内容：1、能显示不同字符、图形的led点阵广告牌（30分）2、用独立按键控制不同字符的切换效果（如闪烁、静止、平移）（30分）3、可通过串口从电脑下载更新需要显示的字符（30分）4、其他创新功能（10分）图示：略六、基于单片机的篮球计分器设计设计内容：1、设计lcd显示篮球比分牌（30分）2、通过加分按钮可以给a队或b队加分（20分）3、设计对调功能，a队和b队分数互换，意味着中场交换场地。

单片机课程设计《机器人入门》2021年亚太大学生机器人大赛——胜利鼓乐课程名称：单片机课程设计系部：自控系则专业班级：计算机控制20931学生姓名：陆小祥一、总体方案：1.工作原理:本设计使用stc89c52rc单片机做为本系统的掌控模块。

单片机可以把由ds18b20、ds1302、at24c02中的数据利用软件去展开处置，从而把数据传输至表明模块，同时实现温度、日历和闹铃的表明。

以lcd液晶显示器为表明模块，把单片机响起的数据表明出，并且表明多样化。

在表明电路中，主要依靠按键去同时实现各种表明建议的挑选与转换。

2.总体设计:设计总体框架图例如图二、系统硬件设计（单元电路设计及分析）：1.stc89c52rc单片机最轻系统：最小系统包括晶体振荡电路、复位开关和电源部分。

图2为stc89c52rc单片机的最小系统。

图2最轻系统电路图2.温度测量模块:温度测量传感器使用dallas公司ds18b20的单总线数字化温度传感器，测温范围为-55℃~125℃，可编程为9十一位~12十一位a/d切换精度，测温分辨率达至0.0625℃，使用真菌电源工作方式，cpu只需一根口线便能够与ds18b20通信，挤占cpu口线太少，可以节省大量引线和逻辑电路。

USB电路例如图3右图。

图3ds18b20测量电路3.时钟模块:时钟模块采用ds1302芯片，ds1302是dallas公司推出的涓流充电时钟芯片内含有一个实时时钟/日历和31字节静态ram通过简单的串行接口与单片机进行通信实时时钟/日历电路提供秒分时日日期月年的信息每月的天数和闰年的天数可自动调整时钟操作可通过am/pm指示决定采用24或12小时格式ds1302与单片机之间能简单地采用同步串行的方式进行通信仅需用到三个口线：rst复位、i/o数据线、sclk串行时钟。

时钟/ram的读/写数据以一个字节或多达31个字节的字符组方式通信。

ds1302工作时功耗很低，保持数据和时钟信息时功率小于1mw，其接线电路如图4所示：图4时钟电路4.存储器模块:图5at24c02存储器电路5.lcd液晶显示模块:lcd液晶显示模块使用lcd1602型号，具备很低的功耗，正常工作时电流仅2.0ma/5.0v。

单片机课程设计题目汇总（一）说明：为便于同学提前探讨开发思路，自学相关内容，特将本课程设计的可选题目发给大家。

本次题目为其一部分，稍后会有另一部分。

鼓励大家自己设计题目。

要求：每个小组2-3人，每个题目最多限两个小组选；课程设计考核内容包括：C51源程序；现场显示结果；设计报告文档（文档的格式稍后公布，请注意查收）。

一、基于单片机的交通灯显示系统（一）设计内容：１、东西方向、南北方向均有红、黄、绿三种信号灯；（30分）2、带紧急制动按钮，按钮按下，所有方向亮红灯；再次按下，恢复正常显示（20分）３、夜间模式按钮按下，所有方向显示黄灯闪烁（20分）4、实时提醒绿灯亮的剩余时间（30分）图示：二、基于单片机的交通灯显示系统（二）设计内容：1、东西干道和南北干道的通行分左行、右行、直行，其中左行、右行固定15秒；直行固定30秒（40分）2、信号灯分绿灯（3种）、红灯、黄灯，每次绿灯换红灯时，黄灯亮3秒钟。

（30分）3、东西干道和南北干道交替控制，每次干道绿灯交替时，有3秒钟所有干道的交通灯都是黄灯闪烁3秒钟，提示已经进入路口的车辆迅速通过。

（30分）4、其他创新内容。

（10分）图示：三、基于单片机的波形发生器设计设计内容：1、设计一款能产生3种以上波形的波形发生器（30分）2、设计波形选择按钮（采用3个独立按键）（10分）3、点阵显示波形图案（20分）4、能同时输出两种波形（30分）5、显示频率（10分）图示：四、基于单片机的LED点阵广告牌设计设计内容：1、能显示不同字符、图形的LED点阵广告牌（30分）2、用独立按键控制不同字符的切换效果（如闪烁、静止、平移）（30分）3、可通过串口从电脑下载更新需要显示的字符（30分）4、其他创新功能（10分）图示：略五、基于单片机的篮球计分器设计设计内容：1、设计LCD显示篮球比分牌（30分）2、通过加分按钮可以给A队或B队加分（20分）3、设计对调功能，A队和B队分数互换，意味着中场交换场地。

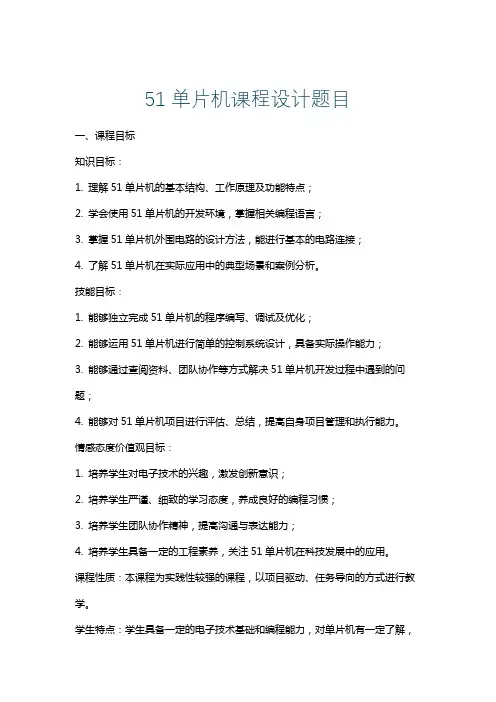

51单片机课程设计题目一、课程目标知识目标：1. 理解51单片机的基本结构、工作原理及功能特点；2. 学会使用51单片机的开发环境，掌握相关编程语言；3. 掌握51单片机外围电路的设计方法，能进行基本的电路连接；4. 了解51单片机在实际应用中的典型场景和案例分析。

技能目标：1. 能够独立完成51单片机的程序编写、调试及优化；2. 能够运用51单片机进行简单的控制系统设计，具备实际操作能力；3. 能够通过查阅资料、团队协作等方式解决51单片机开发过程中遇到的问题；4. 能够对51单片机项目进行评估、总结，提高自身项目管理和执行能力。

情感态度价值观目标：1. 培养学生对电子技术的兴趣，激发创新意识；2. 培养学生严谨、细致的学习态度，养成良好的编程习惯；3. 培养学生团队协作精神，提高沟通与表达能力；4. 培养学生具备一定的工程素养，关注51单片机在科技发展中的应用。

课程性质：本课程为实践性较强的课程，以项目驱动、任务导向的方式进行教学。

学生特点：学生具备一定的电子技术基础和编程能力，对单片机有一定了解，但实践经验不足。

教学要求：结合课程性质和学生特点，注重实践操作，引导学生主动探索、动手实践，培养解决实际问题的能力。

在教学过程中，关注学生的学习进度，及时调整教学策略，确保课程目标的实现。

通过课程学习，使学生具备51单片机开发的基本技能，为后续深入学习打下坚实基础。

二、教学内容1. 51单片机基本原理及结构：包括内部资源、引脚功能、工作原理等；教材章节：第一章 51单片机概述2. 51单片机指令系统与编程：掌握汇编语言编程、C语言编程；教材章节：第二章 51单片机指令系统与编程3. 51单片机开发环境：学习Keil、Proteus等开发工具的使用；教材章节：第三章 51单片机开发环境及工具4. 51单片机I/O口编程与应用：掌握I/O口编程，实现基本输入输出控制；教材章节：第四章 51单片机I/O口编程与应用5. 51单片机中断系统：学习中断处理程序编写，了解中断优先级；教材章节：第五章 51单片机中断系统6. 51单片机定时器/计数器：学习定时器/计数器的编程及应用；教材章节：第六章 51单片机定时器/计数器7. 51单片机串行通信：了解串行通信原理，学会串行通信编程；教材章节：第七章 51单片机串行通信8. 51单片机外围电路设计：学习外围电路设计方法，进行实际操作；教材章节：第八章 51单片机外围电路设计9. 51单片机项目实践：结合实际案例，进行项目设计与实施；教材章节：第九章 51单片机项目实践教学内容安排与进度：共10个课时，每课时45分钟。

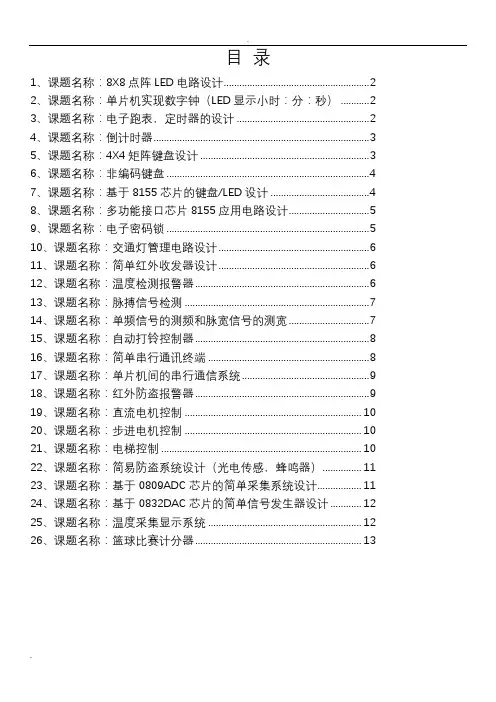

目录1、课题名称：8X8点阵LED电路设计 (2)2、课题名称：单片机实现数字钟（LED显示小时：分：秒） (2)3、课题名称：电子跑表，定时器的设计 (2)4、课题名称：倒计时器 (3)5、课题名称：4X4矩阵键盘设计 (3)6、课题名称：非编码键盘 (4)7、课题名称：基于8155芯片的键盘/LED设计 (4)8、课题名称：多功能接口芯片8155应用电路设计 (5)9、课题名称：电子密码锁 (5)10、课题名称：交通灯管理电路设计 (5)11、课题名称：简单红外收发器设计 (6)12、课题名称：温度检测报警器 (6)13、课题名称：脉搏信号检测 (7)14、课题名称：单频信号的测频和脉宽信号的测宽 (7)15、课题名称：自动打铃控制器 (8)16、课题名称：简单串行通讯终端 (8)17、课题名称：单片机间的串行通信系统 (8)18、课题名称：红外防盗报警器 (9)19、课题名称：直流电机控制 (9)20、课题名称：步进电机控制 (10)21、课题名称：电梯控制 (10)22、课题名称：简易防盗系统设计（光电传感，蜂鸣器） (11)23、课题名称：基于0809ADC芯片的简单采集系统设计 (11)24、课题名称：基于0832DAC芯片的简单信号发生器设计 (11)25、课题名称：温度采集显示系统 (12)26、课题名称：篮球比赛计分器 (12)1、课题名称：8X8点阵LED电路设计设计目的：训练学生综合运用已学课程的基本知识，独立进行单片机应用技术和开发工作,掌握单片机程序设计、调试和应用电路设计、分析及调试检测。

设计要求：1. 应用MCS-51单片机设计8X8点阵LED电路；2. 选用8X8点阵LED显示器，一个发光二极管控制点阵中的一个点，延时时间为1ms；3. 硬件设计根据设计的任务选定合适的单片机，根据控制对象设计接口电路。

设计的单元电路必须有工作原理,器件的作用,分析和计算过程；4. 软件设计根据电路工作过程，画出软件流程图，根据流程图编写相应的程序，进行调试并打印程序清单；5.原理图设计根据所确定的设计电路，利用Protel或EWB等有关工具软件绘制电路原理图、PCB 板图、提供元器件清单。

心之所向，所向披靡单片机与接口技术课程设计题目1、基于单片机的电子秒表本设计以MCS-51系列单片机为核心，采用常用电子器件设计，一个电源开关，两个按键，三位数码管显示，打开电源开关后显示8，每秒循环左移一位，即□□8—>□8□—>8□□—>□□8—>…，按A键开始计时，实时显示所经历的时间，按B键停止计时并显示从开始到当前时刻的时间，要求精确到0.1秒，量程为0～99.9秒。

要求按键输入采用中断方式，按键A接INT0，按键B接INT1。

2、智能电动百叶窗本设计以MCS-51系列单片机为核心，采用常用电子器件设计，一个电源开关，用一台直流电机控制百叶窗叶片的旋转（正转/反转），用一个光敏电阻传感器测量室内光强度，并用两位数码管显示测量结果，设置三个按键：手动/自动切换、手动正转和手动反转，用一个发光二极管显示手动/自动状态，自动状态时二极管亮。

设置两个极限位置保护行程开关，用于保护百叶窗叶片：当正转到极限位置压下行程开关时，电机停止正转，但还可以反转；当反转到极限位置压下行程开关时，电机停止反转，但还可以正转。

按键输入采用中断方式，按键中断请求信号接INT0.单片机根据设定光强S1和S2（S2 > S1）和实测光强P控制电机M的动作：当P<=S1时，控制M正转以增加进光量；当P>S2时，控制M反转以减少进光量；当S1<P<=S2时，M停转。

3、智能温控器本设计以MCS-51系列单片机为核心，采用常用电子器件设计，一个电源开关，两个控制温度设定按键（增大 / 减小），四位数码管分别显示设定温度和实际温度，量程为0～99度，打开电源开关后设定温度值初始化为26度。

按键输入采用中断方式，两个按键分别接INT0和INT1.采用铂电阻（Pt100）温度传感器进行温度测量，模数转换采用ADC0809.单片机根据设定温度S和实测温度P控制继电器R的动作，死区设为2度：当P<=S-1时，控制R接通电加热回路；当P>S+1时，控制R断开电加热回路；当S-1<P<=S+1时，R保持原状态不变。

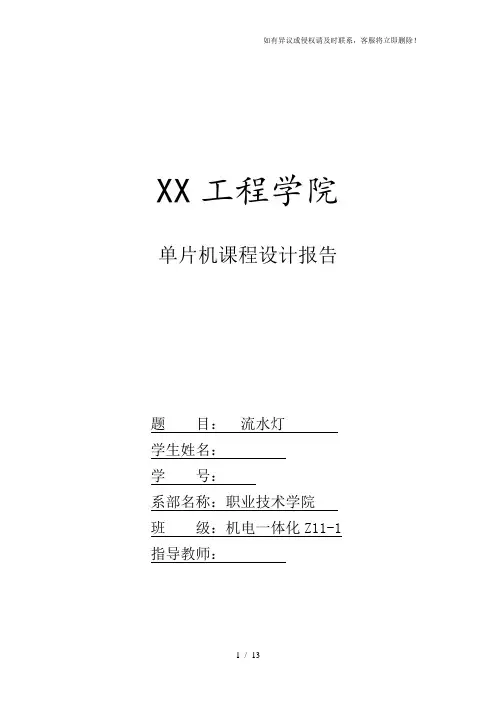

XX工程学院单片机课程设计报告题目：流水灯学生姓名：学号：系部名称：职业技术学院班级：机电一体化Z11-1 指导教师：目录摘要 (3)一、课程设计题目 (4)二、设计任务及要求 (4)三、实验方案 (4)四、流程图 (4)五、硬件电路 (6)六、软件设计 (6)1 主体程序 (6)2 键扫描子程序 (6)3 闪烁控制程序 (6)4 延时子程序 (6)5 源程序设计 (7)七、功能调试 (12)八、设计总结 (12)九、参考文献 (13)【摘要】单片机课程设计主要是为了让我们增进对单片机芯片电路的感性认识，加深对理论方面的理解。

了解软硬件的有关知识，并掌握软件设计过程、方法及实现，为以后设计和实现应用系统打下良好基础。

另外，通过简单课题的设计练习，使我们了解必须提交的各项工程文件，达到巩固、充实和综合运用所学知识解决实际问题的目的。

一、课程设计题目：流水灯二、设计任务及要求：任务：完成对接在P1，P3口的发光二极管闪亮控制程序的设计1．用程序延时方法让P1的一个LED小灯每隔1S交替闪亮2．用程序延时方法让P1的8个LED小灯循环（每个亮50MS）闪亮3．用程序延时方法让P1的8个LED小灯追逐闪亮（50MS间隔变化）4．用程序延时方法让P1、P3的16个LED小灯循环（每个亮50MS）闪亮要求：1. 根据硬件电路原理，画出接线2. 设计出相应的软件程序三、实验方案：方案:单片机采用40脚的89C52标准双列直插系列，有4个标准输入/输出端口共32位控制端口。

本次设计采用并行口低电平(吸电流)直接驱动LED发光管发光形式，选择了P1和P3口的16个端口进行模拟LED小灯控制，如要多些小灯单元可再将P2口、P0口及其他空余端口用LED小灯驱动控制。

因系统功能要求能控制灯亮的方式，在P0.0—P0.3端口接了4个按键小开关，每个小开关可控制一种亮灯方式。

在端口较紧张的情况下，LED小灯驱动也可用串入/并出移位寄存器(如74HC595)，单片机用并行移位方式进行驱动。

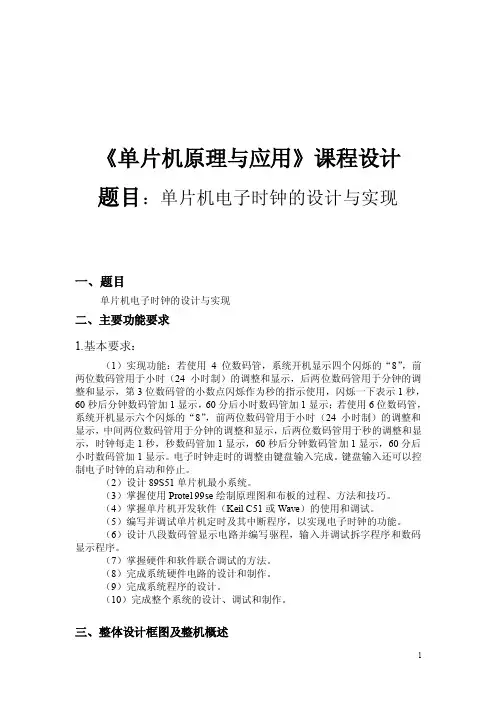

《单片机原理与应用》课程设计题目：单片机电子时钟的设计与实现一、题目单片机电子时钟的设计与实现二、主要功能要求1.基本要求：（1）实现功能：若使用4位数码管，系统开机显示四个闪烁的“8”，前两位数码管用于小时（24小时制）的调整和显示，后两位数码管用于分钟的调整和显示，第3位数码管的小数点闪烁作为秒的指示使用，闪烁一下表示1秒，60秒后分钟数码管加1显示，60分后小时数码管加1显示；若使用6位数码管，系统开机显示六个闪烁的“8”，前两位数码管用于小时（24小时制）的调整和显示，中间两位数码管用于分钟的调整和显示，后两位数码管用于秒的调整和显示，时钟每走1秒，秒数码管加1显示，60秒后分钟数码管加1显示，60分后小时数码管加1显示。

电子时钟走时的调整由键盘输入完成。

键盘输入还可以控制电子时钟的启动和停止。

（2）设计89S51单片机最小系统。

（3）掌握使用Protel 99se绘制原理图和布板的过程、方法和技巧。

（4）掌握单片机开发软件（Keil C51或Wave）的使用和调试。

（5）编写并调试单片机定时及其中断程序，以实现电子时钟的功能。

（6）设计八段数码管显示电路并编写驱程，输入并调试拆字程序和数码显示程序。

（7）掌握硬件和软件联合调试的方法。

（8）完成系统硬件电路的设计和制作。

（9）完成系统程序的设计。

（10）完成整个系统的设计、调试和制作。

三、整体设计框图及整机概述整机概述：单片机开机时，自动读取ds1302的时间初始化时分秒。

之后由单片机的定时器产生基准时间信号开始计时。

功能简介：本设计具有时钟和闹铃功能，在掉电情况下能完成时钟的正常运行。

六个数码管显示时钟的时、分、秒。

1602液晶第一行显示时钟的年、月、日，第二行显示提示操作。

四个按键用来完成时钟和闹铃的调节设置，按键1为功能选择键，可分别进入调节时钟的时和分、闹铃的时和分、1602的年、月、日、星期。

按键2和按键3分别为数字加一和减一键。

简单51单片机课程设计一、课程目标知识目标：1. 理解51单片机的基本结构、工作原理及功能特点；2. 学会使用51单片机的开发环境，掌握相关编程语言及语法；3. 掌握51单片机外围电路的连接方法，了解常见传感器的使用；4. 掌握51单片机在实际应用中的调试与优化方法。

技能目标：1. 能够运用51单片机编写简单的程序，实现基本的功能；2. 能够分析并解决51单片机在实际应用中出现的问题；3. 能够运用所学知识，设计并实现简单的51单片机控制系统；4. 培养学生的动手能力、创新能力和团队协作能力。

情感态度价值观目标：1. 培养学生对单片机及嵌入式系统的兴趣，激发学习热情；2. 培养学生严谨、求实的科学态度，养成良好的学习习惯；3. 培养学生具备积极向上的心态，面对困难和挑战时保持乐观；4. 培养学生具备团队协作精神，学会与他人共同解决问题。

本课程针对初中学段学生，结合课程性质、学生特点和教学要求，明确以上课程目标。

通过本课程的学习，学生将能够掌握51单片机的基本知识和技能，培养实际应用能力，同时培养良好的情感态度价值观。

后续教学设计和评估将围绕这些具体的学习成果展开。

本章节教学内容依据课程目标，紧密结合教材，确保科学性和系统性。

具体教学内容如下：1. 51单片机基础知识：介绍51单片机的结构、原理及功能特点，包括内部资源、外部接口等，对应教材第一章。

2. 开发环境与编程语言：学习51单片机的开发环境搭建，掌握C语言编程基础，包括数据类型、运算符、控制语句等，对应教材第二章。

3. 基本I/O口操作：学习51单片机I/O口编程，实现LED灯、蜂鸣器等基本控制，对应教材第三章。

4. 中断与定时器：介绍中断系统、定时器原理及应用，学会编写中断服务程序，对应教材第四章。

5. 外围电路与传感器：学习51单片机与外围电路的连接方法，了解常见传感器的工作原理及使用，对应教材第五章。

6. 实际应用案例分析：分析51单片机在实际应用中的案例，如温度控制系统、智能家居等，对应教材第六章。
