FLEXSIM软件在生产物流系统仿真实验报告专业：学号：姓名：1.FLEXSIM软件简介Flexsim是一个强有力的分析工具，可帮助工程师和设计人员在系统设计和运作中做出智能决策。
采用Flexsim，可以建立一个真实系统的3D计算机模型，然后用比在真实系统上更短的时间或者更低的成本来研究系统。
Flexsim是一个通用工具，已被用来对若干不同行业中的不同系统进行建模。
Flexsim已被大小不同的企业成功地运用。
使用Flexsim可解决的3个基本问题1）服务问题 - 要求以最高满意度和最低可能成本来处理用户及其需求。
2）制造问题- 要求以最低可能成本在适当的时间制造适当产品。
3）物流问题- 要求以最低可能成本在适当的时间，适当的地点，获得适当的产品。
2.实验内容及目的在这一个实验中，我们将研究三种产品离开一个生产线进行检验的过程。
有三种不同类型的临时实体将按照正态分布间隔到达。
临时实体的类型在类型1、2、3三个类型之间均匀分布。
当临时实体到达时，它们将进入暂存区并等待检验。
有三个检验台用来检验。
一个用于检验类型1，另一个检验类型2，第三个检验类型3。
检验后的临时实体放到输送机上。
在输送机终端再被送到吸收器中，从而退出模型。
图1-1是流程的框图。
本实验的目的是学习以下内容：•如何建立一个简单布局•如何连接端口来安排临时实体的路径•如何在Flexsim实体中输入数据和细节•如何编译模型•如何操纵动画演示•如何查看每个Flexsim实体的简单统计数据3.实验过程为了检验Flexsim软件安装是否正确，在计算机桌面上双击Flexsim3.0图标打开应用程序。
软件装载后，将看到Flexsim菜单和工具按钮、库、以及正投影视图的视窗。
步骤1：从库里拖出所有实体拖到正投影视图视窗中，如图1-3所示：图1-3 完成后，将看到这样的一个模型。
模型中有1个发生器、1个暂存区、3个处理器、3个输送机和1个吸收器。
步骤2：连接端口下一步是根据临时实体的路径连接端口。
基于Flexsim的生产物流系统仿真优化设计基于Flexsim的生产物流系统仿真优化设计随着科技的不断发展和进步，生产物流系统在现代工业生产中的重要性愈发凸显。
然而，生产物流系统中的各种复杂流程和环节往往会导致产能下降、效率低下和成本增加等问题。
因此，如何通过优化设计来提高生产物流系统的效果成为一个迫切需要解决的问题。
本文将介绍一种基于Flexsim的生产物流系统仿真优化设计方法，通过对生产物流系统进行仿真模拟，寻求系统的优化方案，以提高整体效率和经济性。
首先，为了进行仿真建模，需要对生产物流系统进行准确的描述和抽象。
系统的描述包括工厂生产线的布局、设备和机器的特性、原材料和产品的流动路径等。
根据这些描述，可以在Flexsim软件中建立一个与真实系统相似的虚拟仿真模型。
在模型建立完成后，可以对生产物流系统进行仿真运行。
通过设置不同的参数、调整生产工艺和环境因素等，可以模拟出不同的生产情况，并且观察系统在不同条件下的运行效果。
在仿真过程中，可以通过监控系统的各种指标，如产能、流程时间、资源利用率等，来评估系统的效果。
根据仿真结果，可以进行系统的优化设计。
优化设计的目的是找到使系统效果最优的参数和方案。
通过灵活调整参数，例如设备的设置和配置、作业的调度策略等，可以最大限度地提高系统的效率。
同时，还可以减少资源浪费、降低能耗和成本等。
通过不断的迭代优化，可以找到一个最优的系统设计方案。
除了优化系统的整体设计，还可以通过仿真来优化具体的工艺和流程。
通过改变工艺流程、优化物料的运输路径等，可以进一步提高系统的效率。
例如，可以通过分析物料的运动和流动情况，优化库存的存放位置和数量，以减少物料的运输时间和距离，提高生产效率和减少等待时间。
此外，在仿真过程中，还可以进行不同场景和方案的比较。
通过对不同方案的运行效果进行对比和分析，可以找到最佳的方案。
同时，还可以进行灵敏度分析，即对系统的关键参数进行变动，观察系统的响应变化，通过分析结果，可以确定系统的关键因素和瓶颈，从而对系统进行进一步的改进和优化。
一、实验目的1. 熟悉和掌握物流系统仿真的基本原理和方法。
2. 利用仿真软件Flexsim建立物流系统模型，分析系统的运行状态和性能。
3. 通过仿真实验，优化物流系统的布局和流程，提高物流效率。
二、实验内容本次实验采用Flexsim软件，对某企业物流系统进行仿真分析。
主要内容包括：1. 系统建模：根据实际企业物流系统，建立Flexsim模型，包括仓库、货架、输送线、设备、人员等元素。
2. 参数设置：对模型中的各个参数进行设置，如货架容量、输送线速度、设备故障率等。
3. 仿真运行：启动仿真实验，观察系统运行状态，记录关键指标数据。
4. 结果分析：对仿真结果进行分析，评估系统性能，找出系统瓶颈。
三、实验过程1. 系统建模：- 根据企业物流系统实际情况，绘制系统布局图。
- 在Flexsim软件中，创建相应元素，如仓库、货架、输送线、设备、人员等。
- 设置元素属性，如货架容量、输送线速度、设备故障率等。
2. 参数设置：- 根据实际企业数据，设置模型参数，如货架容量、输送线速度、设备故障率等。
- 考虑系统运行过程中的随机性，设置随机数生成器。
3. 仿真运行：- 设置仿真时间、运行次数等参数。
- 启动仿真实验，观察系统运行状态，记录关键指标数据。
4. 结果分析：- 分析系统关键指标，如系统吞吐量、平均等待时间、设备利用率等。
- 找出系统瓶颈，如货架容量不足、输送线速度慢等。
- 针对系统瓶颈，提出优化方案，如增加货架、提高输送线速度等。
四、实验结果与分析1. 系统关键指标：- 系统吞吐量：每小时处理订单数。
- 平均等待时间：订单在系统中等待的平均时间。
- 设备利用率：设备实际工作时间与理论工作时间的比值。
2. 系统瓶颈：- 通过仿真实验，发现系统瓶颈为货架容量不足，导致订单在系统中等待时间较长。
3. 优化方案：- 增加货架数量，提高货架容量。
- 调整输送线速度，提高系统吞吐量。
五、结论1. 通过本次实验，掌握了物流系统仿真的基本原理和方法。

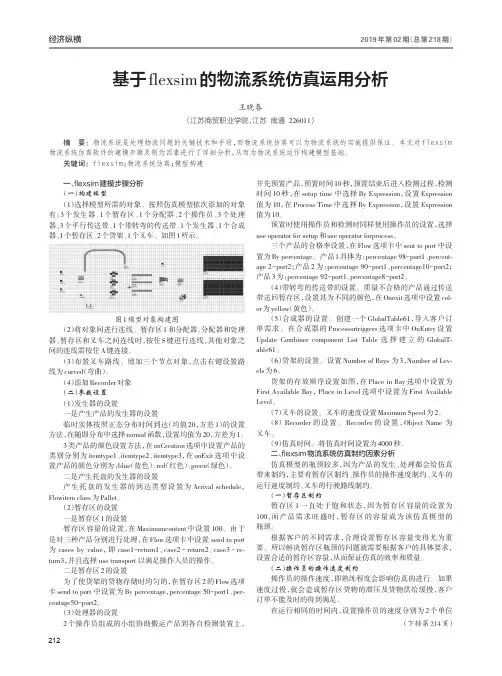

基于flexsim 的物流系统仿真运用分析王晓春（江苏商贸职业学院，江苏南通226011）摘要：物流系统是处理物流问题的关键技术和手段，而物流系统仿真可以为物流系统的实施提供保证。
本文对flexsim物流系统仿真软件的建模步骤及制约因素进行了详细分析，从而为物流系统运作构建模型基础。
关键词：fiexsim ；物流系统仿真；模型构建一、flexsim 建模步骤分析（一）构建模型（1）选择模型所需的对象。
按照仿真模型依次添加的对象有：3个发生器、1个暂存区、1个分配器、2个操作员、3个处理器、3个平行传送带、1个带转弯的传送带、1个发生器、1个合成器、1个暂存区、2个货架、1个叉车。
如图1所示。
图1模型对象构建图（2）将对象间进行连线。
暂存区1和分配器、分配器和处理器、暂存区和叉车之间连线时，按住S 键进行连线，其他对象之间的连线需按住A 键连接。
（3）布置叉车路线。
增加三个节点对象，点击右键设置路线为curved （弯曲）。
（4）添加Recorder 对象（二）参数设置（1）发生器的设置一是产生产品的发生器的设置临时实体按照正态分布时间到达（均值20，方差1）的设置方法，在随即分布中选择normal 函数，设置均值为20，方差为1。
3类产品的颜色设置方法，在onCreation 选项中设置产品的类别分别为itemtype1、itemtype2、itemtype3，在onExit 选项中设置产品的颜色分别为：blue （蓝色）、red （红色）、green （绿色）。
二是产生托盘的发生器的设置产生托盘的发生器的到达类型设置为Arrival schedule ，Flowitem class 为Pallet 。
（2）暂存区的设置一是暂存区1的设置暂存区容量的设置，在Maximumcontent 中设置100。
由于是对三种产品分别进行处理，在Flow 选项卡中设置send to port 为cases by value ，即case1-return1、case2-return2、case3-re⁃turn3，并且选择use transport 以满足操作人员的操作。

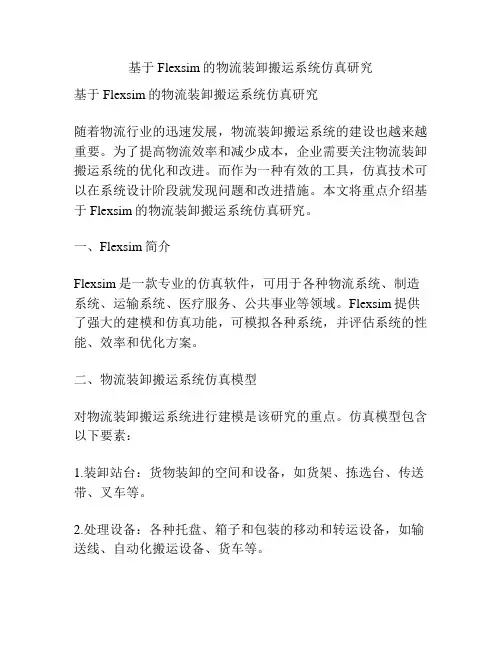

基于Flexsim的物流装卸搬运系统仿真研究基于Flexsim的物流装卸搬运系统仿真研究随着物流行业的迅速发展，物流装卸搬运系统的建设也越来越重要。
为了提高物流效率和减少成本，企业需要关注物流装卸搬运系统的优化和改进。
而作为一种有效的工具，仿真技术可以在系统设计阶段就发现问题和改进措施。
本文将重点介绍基于Flexsim的物流装卸搬运系统仿真研究。
一、Flexsim简介Flexsim是一款专业的仿真软件，可用于各种物流系统、制造系统、运输系统、医疗服务、公共事业等领域。
Flexsim提供了强大的建模和仿真功能，可模拟各种系统，并评估系统的性能、效率和优化方案。
二、物流装卸搬运系统仿真模型对物流装卸搬运系统进行建模是该研究的重点。
仿真模型包含以下要素：1.装卸站台：货物装卸的空间和设备，如货架、拣选台、传送带、叉车等。
2.处理设备：各种托盘、箱子和包装的移动和转运设备，如输送线、自动化搬运设备、货车等。
3.供应链：包括供应商、制造商、分销商、零售商等。
4.运输：货物从供应链中的一个地点到另一个地点的物理运输。
在建模时，需要考虑各种变量和约束，如货物数量、容量、存储区域、装卸站点数量、处理设备数量、供应链中各环节之间的配送时间、批次大小等。
三、仿真分析仿真分析是研究设计体系结构的一项基本工具。
对于物流装卸搬运系统，仿真分析可以帮助发现系统中瓶颈和瓶颈出现的位置，了解每个流程的细节，建立更好的流程可视化和了解设备利用率。
此外，仿真还可以帮助快速评估各种优化方案，根据仿真模型模拟结果进行比较，选择最优的方案，同时发现方案中不合理的地方和缺陷。
四、应用案例基于Flexsim的物流装卸搬运系统仿真在实际应用中取得了良好结果。
下面是一些案例：1.某电子工厂的生产线优化在该工厂的生产线上，产品过多，生产时间过长，生产目标不能按时完成，员工的利用率不高。
仿真研究了生产线的系统配置和优化方案，包括装卸站点和生产线的设计和布局优化、物料空间和人力资源的配置和优化等。
基于Flexsim的物流仓储中心系统仿真与优化——以武汉中商平价仓储中心为例基于FlexSim的物流仓储中心系统仿真与优化——以武汉中商平价仓储中心为例摘要：随着物流行业的发展以及市场对物流服务的需求增加，物流仓储中心的规模和功能不断提升。
本文以武汉中商平价仓储中心为研究对象，利用FlexSim仿真软件对其物流仓储中心进行了模拟分析，并通过优化方案提出了一些改进建议。
1. 引言物流仓储中心作为供应链的重要组成部分，在仓储管理和运输调度等方面起着关键作用。
然而，由于物流仓储中心的规模逐渐扩大、布局复杂以及流程复杂性，如何提高仓储中心的效率和减少资源浪费成为了亟需解决的问题。
因此，借助系统仿真技术对物流仓储中心进行模拟分析和优化是一种有效的方式。
2. 武汉中商平价仓储中心概况武汉中商平价仓储中心位于武汉市，主要为供应商提供仓储和分销等服务。
仓储中心占地面积约10000平方米，主要包括收货区、储存区、拣选区、出货区等。
仓储中心采用人工拣货方式，存在人力资源不足、拣选效率低下等问题。
3. 基于FlexSim的物流仓储中心系统仿真为了了解武汉中商平价仓储中心的运营情况，本研究利用FlexSim仿真软件建立了物流仓储中心的仿真模型。
首先，通过对仓储中心的布局和流程进行建模，并根据实际数据设置相应的参数。
然后，设置仿真的时间段和指标，运行仿真模型并收集数据。
最后，通过数据分析和结果评估，找出仓储中心的瓶颈环节和问题，并提出优化方案。
4. 仿真结果分析通过对仿真数据的分析，可以得到仓储中心的瓶颈环节和问题。
例如，拣选区的拣选效率较低，存在人力资源不足的问题；出货区的货物堆积比较严重，影响了出货效率。
同时，还可以得出仓储中心的运营指标，如货物周转率、仓储效率等。
通过与实际情况对比，可以评估仓储中心的运营状况。
5. 优化方案提出根据仿真结果和分析，本文提出了一些改进建议。
首先，对拣选区进行优化，增加拣选工人的数量，提高拣选效率。
F l e x s i m系统仿真在物流中的应用综述(总6页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.MarchFlexsim系统仿真在物流中的应用综述摘要：物流仿真借助计算机技术对物流系统进行真实模仿，通过仿真实验得到各种动态活动及过程瞬间仿效记录，进而验证物流工程项目建设的有效性、合理性和优化效果。
本文通过对Flexsim软件在物流配送中心、自动化立体仓库、物流仓储系统、生产线管理等多方面的应用进行综述，借此反映Flexsim软件系统仿真在物流发展现状以及带来的强大、灵活、可靠的决策效果。
关键词：FLexsim系统仿真物流引言：系统仿真是系统分析的有效工具，它以建模理论、计算方法、评估理论为理论基础；以计算机技术、网络技术、图形图像技术、多媒体技术、软件工程、信息处理、自动控制及系统工程等相关技术为支撑。
本文通过对Flexsim仿真在物流多个领域的应用研究以及现有的研究设计成果，我们认为Flexsim 等模拟设计软件还有很大的潜力可以挖掘，若能充分地应用于实际，将会给企业和社会带来极大的效益。
一、Flexsim 系统仿真（一）、Flexsim 系统仿真软件简介Flexsim 由位于美国犹他州奥勒姆市的Flexsim Software Products 公司出品，是一款商业化离散事件系统仿真软件。
Flexsim 已成功地应用在多个领域，特别适合于生产制造、仓储配送、交通运输等物流系统领域。
Flexsim采用面向对象技术，并具有3D 显示功能。
建模快捷方便和显示能力强是Flexsim 仿真软件的重要特点。
该软件提供了原始数据拟合、输入建模、虚拟现实显示、运行模型进行仿真实验、对结果进行优化、生成3D 动画影像文件等功能，也提供了与其他工具软件的接口。
Flexsim 提供了仿真模型与ExperFit 和Microsoft Excel 的接口，通过ExperFit对输入数据进行分布拟合，可以同时在Microsoft Excel 中方便地实现和仿真模型之间的数据交换，包括输出在运行模型过程中动态修改的运行参数。
F l e x s i m_物流仿真
仿真技术源于军事行动。
自古以来军事上的行动都有这样的说法：兵马未动，粮草先行——这是因为一场战争的支持力量——后勤是很重要的士气来源。
那么粮草的物流活动又是一个很耗费人力财力物力的行为，所以做好军事物流是战争的重要计划。
系统仿真技术在二战期间美**方发展起来的，通过设定好的参数变量，来模拟军事行为，后来慢慢演化成商业模式，被日本效仿与发展，（当时日本的物流水平很高）从而发展成了物流仿真。
那么物流仿真具体是啥呢，其实物流仿真全名叫物流系统仿真。
要解释这个名词，我们要先了解什么事系统、什么是模型、什么是仿真。
系统是按照某种规律结合起来，相互作用、相互依存，具有特定功能对象的有机结合。
简单的系统比如房屋的供水系统，由外来管道输入至蓄水池（南方好多小房子蓄水池都在楼顶、农村的一般叫水塔，用以预防停水、火灾等应急），然后由输送管道输送至系统中的各个部分如厕所，厨房等。
按照这么解释，我们能总结3点：1.系统是由两个或以上组成要素组成 2.要素与要素之间有一定联系（输水管的输水，自动节流水阀等） 3.这个特定逻辑的系统能实现某种功能...
模型（这个理解可就难了，呵呵）模型是对研究对象某些本质方面的描述。
具体说来：模型可以模拟描述真实的研究对象，可以模拟描述尚未转化为真实的研究对象，或者以上两种对象中内在组成要素之间（注意这一句话的理解，我们可以描述这种内在的要素联系）我们所需要关注问题的特征，对象与外界环境之间的关系的抽象。
也就是说，模型是对某种我们要了解的事物的特性抽象描述。
这里说的模型不是什么手办，变形金刚模型哦~ 仿真，也叫系统仿真，使用模型来研究对象系统的方法。
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
知道了上面这些，大家知道了什么系统仿真了把，就是对系统内在的模型进行仿真研究。
关注他们内在的特性和参数。
而物流系统仿真，当然是对物流系统的仿真。
下一代离散事件仿真软件
过程仿真的未来已经来到。
Flexsim是一个基于Windows的，面向对象的仿真环境，用于建立离散事件流程过程，像是制造业，物料处理和办公室工作流，这些全都配以令人瞠目结舌的三维虚拟现实环境。
完全基于面向对象，彻底整合C++
使用拖放方式图形化创建模型
效果卓越的三维虚拟现实动画
异常直观，易学易用的操作界面
无以伦比的灵活性与功能
经验与创新相结合
Flexim代表了过去十年仿真软件最重要的创新。
Flexsim是由使用最前沿的仿真软件达二十年的工程师采用当今最新的技术完全重新开发的。
Flexsim将你从老旧、过时的仿真软件所固有的限制中解放出来，并赋予你完善的功能，灵活性以及与时下各种工具的交互性。
为今天也是为未来所造，Flexsim将开放和灵活的概念推广到极致，使得今天无法想象的事物在明天得以创建！
为不可预期的风险而准备
F lexsim就是所需的理想工具，帮助工程师，经理和决策者形象化地在动态三维虚拟现实环境中检测新提议的操作，流程或是系统。
这对于创建那些可能出现崩溃，发生中断或是产生瓶颈的复杂系统是必不可少的。
通过预先创建系统模型，可以考察各种假设的场景，同时不会产生改变实际系统时所面临的中断，成本和风险。
广阔的应用领域
F lexsim可以应用于范围广泛的系统和过程中，例如：
制造业
半导体芯片制造肉食包装工厂钢铁制造
果酱成品的罐装，标签，包装，发货电子器件制造
仓储和配送
港口集装箱船只的装卸送中心操作订单取货
传输带系统和布局物流货架传送带和堆垛机
运输
高速路交界处的交通流火车站中人群和列车的移动
河流中驳船的往来穿梭国际边防路口的交通堵塞
其他
矿石开采和加工快餐店中食物准备和客户服务参观者在娱乐场所内的活动
喷气式飞机引擎的拆卸，翻新和更换医院中病人和食物的处理
共享的网络存储器中数据的流动银行处理中心中支票的处理
特别容易使用
建立Flexsim模型无需花费太多时间。
只需将已经做好的模块对象从对象库中拖放到三维的建模空间。
通过很方便的标准Windows界面，配合便捷的弹出菜单，选项框，下拉菜单等等，设臵或者修改对象的特征，比如输入/输出，处理时间，速度，尺寸，外观，过程控制逻辑，空闲时间及其他。
2011-9-29 09:20:03 上传
下载附件(72.2 KB)
下一步，通过用鼠标从一个部件到下一个部件进行连线在部件间建立连接。
接着通过同样方便的界面设置它们之间交互的相关参数，像是处理时间，处理优先权，延迟及其他。
现在模型已经建立好了，你可以运行仿真了，通过Flexsim极具艺术效果的三维动画可以观察过程中的每个动作。
对系统的改变——包括添加和去除部件——可以在仿真运行的过程中进行。
Flexsim表现出色，因为它不仅可以按照标准的压缩时间（这个压缩比是完全可控的变量）方式来运行仿真，也可以采用实时方式，这使得它的模型可以监测甚至控制已经投入运行的真实世界的系统。
每次仿真运行过程中或是结束后可以观测或者打印出性能统计的报告，包括各种色彩鲜明的统计表格，状态图和曲线图。
行业建立和运行模型。
令人愉悦的图像表现
Flexsim无可比拟的图形界面使得使用它的过程就是一种享受。
所有的模型都建立和运行在令人眩目的彩色三维世界中，它采用了与当今的电视游戏相同的虚拟现实技术。
只需要简单的点击和拖拽，就可以毫不费力的将视角从一边转换到另一边，前面换到后面，放大或是缩小，还可以流畅地旋转。
可以从任何视角观察模型——甚至是下面。
在飞行浏览模式中，用
户可以进行遍历浏览，或者就像是在其中飞行穿梭似的观察模型。
当仿真运行的时候，可以
打开多个窗口展现不同的视角，以便同时观察系统的各个不同的部分。
Flexsim令人印象深刻的图像表现不仅仅是吸引眼球。
它们帮助用户和决策者在建模的时候把系统形象化。
Flexsim的动画和报告是用于做出极具竞争力的演示，以帮助说服决策者接受你的建议。
毕竟，眼见为实。
而且Flexsim的图像效果只有看到了才相信。
独一无二的面向对象
Flexsim使用一组好用的“对象”来构建真实世界的对象，过程和系统。
这个软件是用
C++——当今最为广泛使用的面向对象语言——所写的。
Flexsim中所有搭建模型的要素都是对象，无论它们是产品，模块，表格，记录，对象库，图形用户界面，抑或甚至是程序本身。
对象可以从其他对象那里继承属性和行为，包含其它对象，创建和删除对象，对象之间
相互移进移出，甚至是自己删除自己。
深入使用面向对象的Flexsim大大简化了建模的过程。
在一个模型中开发的对象可以立即被储存在对象库中以便用于其它模型，减少了重复劳动所消耗的时间。
Flexsim自带有一个应用范围广泛的对象库，包含了功能强大，易于使用的各种对象。
用户可以使用软件自身的对象编辑框方便地修改这些对象，或者可以使用C++或是强大的Flexsim脚本（一个预编译的C++函数库，它事实上可以控制程序的方方面面）创建他们自己的对象。
非常易于交互的软件
在放性和交互性是Flexsim架构的重要特征。
Flexsim与C++完全整合在一起，所以用户无需学习专有的编程代码就可以方便地修改Flexsim来满足他们特殊的需要。
所有的动画是OpenGL 驱动的，所有的图形是符合行业标准的3DS，DXF，WRL或是STL对象。
结果可以通过DDE，ODBC和WindowsSockets输出。
第三方软件如ExpertFit，OptQuest和Visio都整合到了软件中，以增加灵活性和易用性。
Flexsim能够连接到任何ODBC数据库（像是Oracle或是Access），通用的数据结构（像是文本，Excel或是Word文件等），事实上还包括任何能够连接到计算机的硬件
设备。
