(修订版)沁河特大桥水文计算书 -.

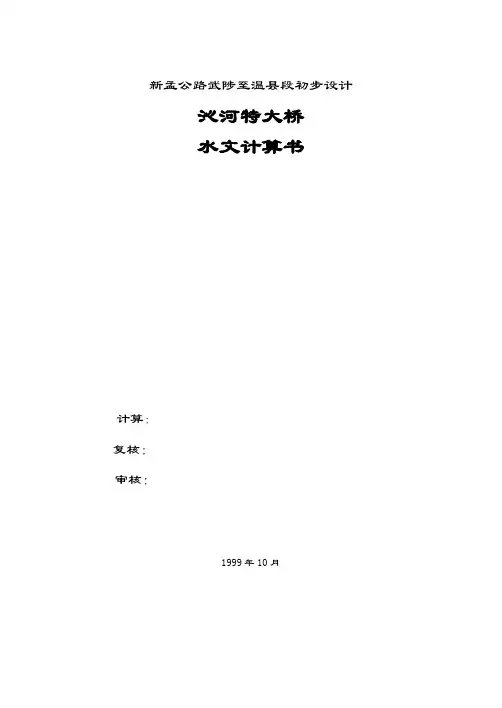

新孟公路武陟至温县段初步设计沁河特大桥水文计算书计算：复核：审核：1999年10月目录一概述…………………………………….1-6页二水文计算……………………………….7-10页三桥孔径计算……………………………11-13页四洪水位计算……………………………14-16页五冲刷计算………………………….….17-23页六设计采用值……………………………….24页第一章概述沁河发源于山西省沁源县大岳山南麓，流经安泽、沁水、阳城、晋城、沁阳、博爱、温县、武陟，汇入黄河，全长485公里，流域面积13532平方公里，沁河小董站多年平均年总水量12亿立方米，平均年输沙量814万吨，平均含沙量 6.9公斤/立方米，实测最大流量4130秒/立方米（1982年）。

沁河济源市五龙口以下为防洪河段，长90公里，据查，沁河提防始建于明太祖洪武十八年（公元1385年），解放后，经过大力整修延长，目前两岸现有提防总长161.63公里，其中，左岸提防上起济源逯村，下至武陟的马家止，长76.29公里，右岸上起济源五龙口，下至武陟方陵止，长85.34公里,共有险工44处，堤保护岸691个，工程长42.24公里，裹护长29.70公里，现马蓬至方陵大堤加固工程即将开工。

据1986年《河南年鉴》1985年防汛任务，对沁河则保证小董站4000 m3/s洪水不决口，遇到超标准洪水，保证北岸不决口，南岸自然漫溢。

据《河南省沁河河道地图》记载，历史上沁河发生特大洪水至少三次，具体情况见表1-1。

沁河武陟小董站解放以来的历年汛期最高水位、最大流量见表1-2。

新（乡）孟（州）公路武陟至温县段平原区二级公路改建工程，起自新乡市获嘉县和焦作市武陟县交界处新孟路上（K37+193），经武陟县的谢旗营、城关、阳城、北郭、西陶、大封和温县的赵堡、南张羌、温泉等乡镇，在温县城北与温博路相接（K88+861.53），路线全长51.44公里。

在河南省武陟县岳马蓬村跨越沁河，桥位正交。

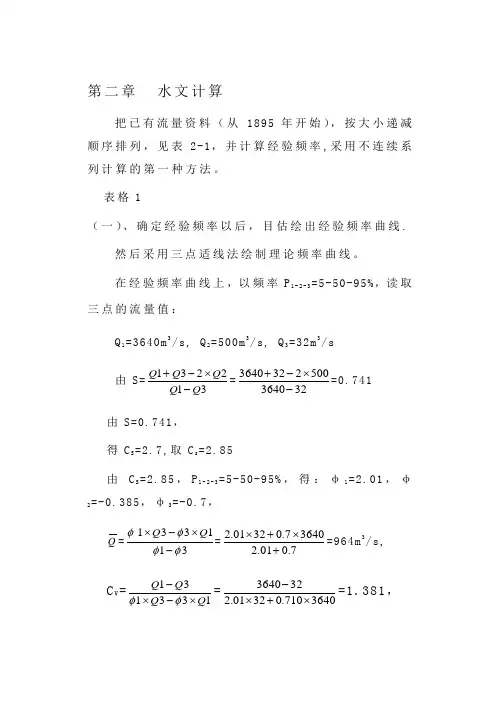

第二章水文计算把已有流量资料（从1895年开始），按大小递减顺序排列，见表2-1，并计算经验频率,采用不连续系列计算的第一种方法。

表格1（一）、确定经验频率以后，目估绘出经验频率曲线.然后采用三点适线法绘制理论频率曲线。

在经验频率曲线上，以频率P1-2-3=5-50-95%，读取三点的流量值：Q1=3640m3/s, Q2=500m3/s, Q3=32m3/s由S=312231QQ QQ Q-⨯-+=323640500232 3640-⨯-+=0.741 由S=0.741，得CS =2.7,取Cs=2.85由CS =2.85，P1-2-3=5-50-95%，得：φ1=2.01，φ2=-0.385，φ3=-0.7，Q=311331φφφφ-⨯-⨯QQ=7.001.236407.03201.2+⨯+⨯=964m3/s,C V=133131QQQQ⨯-⨯-φφ=3640710.03201.2323640⨯+⨯-=1.381，取Q =1068,由Q P =（φ×C V +1）×Q 计算如表2-2表2-2取Q S =6953立方米/秒。

(二)武陟站到桥位处暴雨径流计算由地形图上勾绘出武陟水文站到桥位处的汇水面积，由于沁河属于地面河，大堤两边均低于大堤内，故汇水面积只有大堤内，F=21平方公里。

由《河南省中小流域设计暴雨图集》中的《河南省百年一遇（P=1%）年最大1小时点雨量图》（图15）上查得汇水面积处设计雨力S P =120毫米/小时。

由地形图上量得干流长度L=15.5公里; 洪水比降为j=0.0003， θ=4/13/1Fj L⨯=4/13/1210003.05.15⨯=108.161 由《河南省中小流域设计暴雨图集》中图26-《推理公式汇流参数地区θ∽m 综合关系图》查得：m=3.3(从《河南省山丘区水文分区图》中查得桥位处属于Ⅺ区，因θ大于100，故采用θ等于100的m 值). 则：洪峰汇流时间τ=0.278×m=0.278×3.3161.108=9.112(小时) 由《河南省中小流域设计暴雨图集》中P 5《μ值分区数值表》查得：平均入渗率μ=5由规范7.3.3-1公式Q P =0.278×（S P /τ-μ）×F 得：Q P =0.278×（120/9.112-5）×21=48(m 3/s) 所以，设计流量 Q P =6953+48=7001(m 3/s)。

第二章水文计算把已有流量资料（从1895年开始），按大小递减顺序排列，见表2-1，并计算经验频率,采用不连续系列计算的第一种方法。

表格1（一）、确定经验频率以后，目估绘出经验频率曲线.然后采用三点适线法绘制理论频率曲线。

在经验频率曲线上，以频率P1-2-3=5-50-95%，读取三点的流量值：Q1=3640m3/s, Q2=500m3/s, Q3=32m3/s由S=312231QQ QQ Q-⨯-+=323640500232 3640-⨯-+=0.741 由S=0.741，得CS =2.7,取Cs=2.85由CS =2.85，P1-2-3=5-50-95%，得：φ1=2.01，φ2=-0.385，φ3=-0.7，Q=311331φφφφ-⨯-⨯QQ=7.001.236407.03201.2+⨯+⨯=964m3/s,C V=133131QQQQ⨯-⨯-φφ=3640710.03201.2323640⨯+⨯-=1.381，取Q =1068,由Q P =（φ×C V +1）×Q 计算如表2-2表2-2取Q S =6953立方米/秒。

(二)武陟站到桥位处暴雨径流计算由地形图上勾绘出武陟水文站到桥位处的汇水面积，由于沁河属于地面河，大堤两边均低于大堤内，故汇水面积只有大堤内，F=21平方公里。

由《河南省中小流域设计暴雨图集》中的《河南省百年一遇（P=1%）年最大1小时点雨量图》（图15）上查得汇水面积处设计雨力S P =120毫米/小时。

由地形图上量得干流长度L=15.5公里; 洪水比降为j=0.0003， θ=4/13/1F j L ⨯=4/13/1210003.05.15⨯=108.161 由《河南省中小流域设计暴雨图集》中图26-《推理公式汇流参数地区θ∽m 综合关系图》查得：m=3.3(从《河南省山丘区水文分区图》中查得桥位处属于Ⅺ区，因θ大于100，故采用θ等于100的m 值). 则：洪峰汇流时间τ=0.278×m=0.278×3.3161.108=9.112(小时) 由《河南省中小流域设计暴雨图集》中P 5《μ值分区数值表》查得：平均入渗率μ=5由规范7.3.3-1公式Q P =0.278×（S P /τ-μ）×F 得：Q P =0.278×（120/9.112-5）×21=48(m 3/s) 所以，设计流量 Q P =6953+48=7001(m 3/s)。

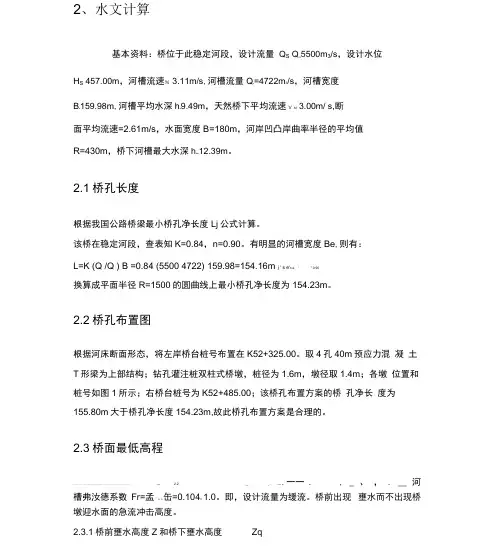

2、水文计算基本资料：桥位于此稳定河段，设计流量Q S Q i%5500m3/s，设计水位H S 457.00m，河槽流速％3.11m/s,河槽流量Q c=4722m3/s，河槽宽度B e159.98m,河槽平均水深h e9.49m，天然桥下平均流速V°M 3.00m/ s,断面平均流速=2.61m/s，水面宽度B=180m，河岸凹凸岸曲率半径的平均值R=430m，桥下河槽最大水深h me12.39m。

2.1桥孔长度根据我国公路桥梁最小桥孔净长度Lj公式计算。

该桥在稳定河段，查表知K=0.84，n=0.90。

有明显的河槽宽度Be,则有：L=K (Q /Q ) B =0.84 (5500 4722) 159.98=154.16m j ' s e'n e ' 7 0.90换算成平面半径R=1500的圆曲线上最小桥孔净长度为154.23m。

2.2桥孔布置图根据河床断面形态，将左岸桥台桩号布置在K52+325.00。

取4孔40m预应力混凝土T形梁为上部结构；钻孔灌注桩双柱式桥墩，桩径为1.6m，墩径取1.4m；各墩位置和桩号如图1所示；右桥台桩号为K52+485.00；该桥孔布置方案的桥孔净长度为155.80m大于桥孔净长度154.23m,故此桥孔布置方案是合理的。

2.3桥面最低高程一一 . , _ 、， . __ 河......... .................................... ........... ... — 2.2 __ _ . . . . —.槽弗汝德系数Fr=孟9：8缶=0.104v 1.0。

即，设计流量为缓流。

桥前出现壅水而不出现桥墩迎水面的急流冲击高度。

2.3.1桥前壅水高度Z和桥下壅水高度ZqQs 5500Aj 160 9.49 3 1.4 9.49h2= 0.94=0.81m 。

2.3.3波浪坡面爬高和河岸凹岸超高桥头路堤和导流堤顶面周程应计入波浪坡面爬周，按式he=K KvR h 2计算桥位在河湾内，桥面最低高程应计入两岸超高的一半，即 0.5 h wo冲刷前桥下流速3.72m/ s天然桥下平均流速v°n=3.00m/s自然淤积孔隙率n 为0.4， 冲刷前桥下流速:则天然空隙比e 取0.67 V'm查表知d 5°=3mm3 72系数Kn 二一？.00桥前最大壅水高度:0.5d5o'25=6.43 V'(一)Ky=0.5 3.0 250.5 V Jm ).1 .g----------------- 3.29 m/s(匹1)3.110.5 ° “0.533.29八0.1Z=KnKy (V* 2m2g2Vom6.43 0.53(3.29 3.00) 0.32m2 9.82 2桥下壅水高度取洪水和河床条件为一般情况，则: 2.3.2乎良周 h2Zq=1Z=0.16m2计算风速为21.53m/s ,浪程内平均水深取河床平均水深8.60m,汛期顺风向到达桥位断面形成的最大水面风距为1450m 浪高计算如下：耳 做2 0.02114v 21.5347.3009gD9.8 1450 ----------- 30.6553321.532gh w9.80 8.6021.5320.1818178•一地壬0.7th0.0018 gD0.45•一地 0.13th 0.7 壬 0.7这样，静水面以上的波浪高度为波浪全高的0.86 倍,即 0.86 h 2=0.86 X凹岸对水流中线的超高为0.5 h w= 0.15 m按设计洪水通过要求的桥面最低高程HU=H+ h h j h°= H s+0，5 Z +0.86 h2+0.5 h w+ h j +h D=457.00+0.16+0.81+0.15+0.5+2.70=461.32m按切-(1)级航道航道通航标准，要求的桥面最低高程W - (1)级航道最高通航水位的重现期为5年，对应最高通航水位，由p=1/5的流量即Q。

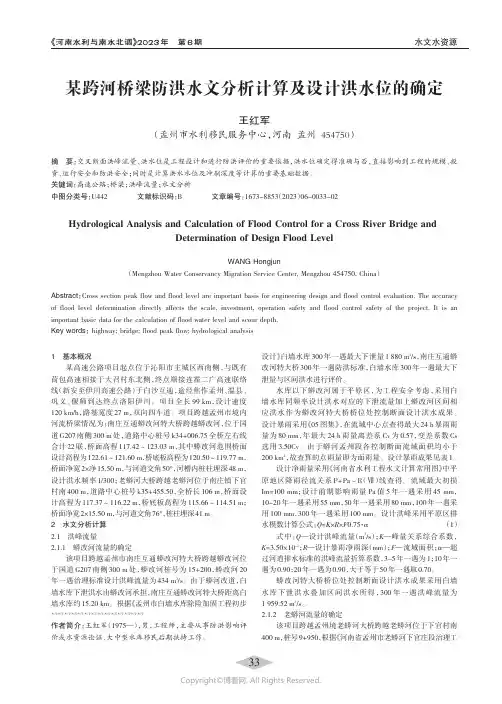

《河南水利与南水北调》2023年第6期水文水资源作者简介：王红军（1975—），男，工程师，主要从事防洪影响评价或水资源论证、大中型水库移民后期扶持工作。

某跨河桥梁防洪水文分析计算及设计洪水位的确定王红军（孟州市水利移民服务中心，河南孟州454750）摘要：交叉断面洪峰流量、洪水位是工程设计和进行防洪评价的重要依据，洪水位确定得准确与否，直接影响到工程的规模、投资、运行安全和防洪安全；同时是计算洪水水位及冲刷深度等计算的重要基础数据。

关键词：高速公路；桥梁；洪峰流量；水文分析中图分类号：U442文献标识码：B文章编号：1673-8853（2023）06-0033-02Hydrological Analysis and Calculation of Flood Control for a Cross River Bridge andDetermination of Design Flood LevelWANG Hongjun（Mengzhou Water Conservancy Migration Service Center,Mengzhou 454750,China ）Abstract：Cross section peak flow and flood level are important basis for engineering design and flood control evaluation.The accuracy of flood level determination directly affects the scale,investment,operation safety and flood control safety of the project.It is an important basic data for the calculation of flood water level and scour depth.Key words：highway;bridge;flood peak flow;hydrological analysis 1基本概况某高速公路项目起点位于沁阳市主城区西南侧，与既有荷包高速相接于大召村东北侧，终点顺接连霍二广高速联络线（新安至伊川高速公路）于白沙互通，途经焦作孟州、温县、巩义、偃师到达终点洛阳伊川。

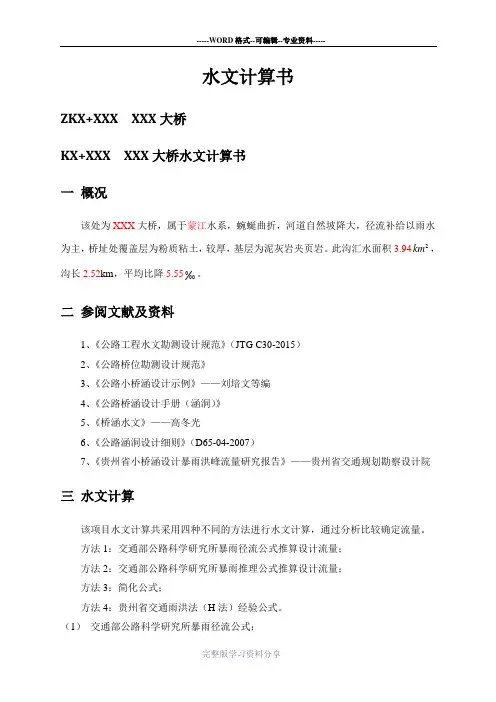

水文计算书ZKX+XXX XXX大桥KX+XXX XXX大桥水文计算书一概况该处为XXX大桥，属于蒙江水系，蜿蜒曲折，河道自然坡降大，径流补给以雨水为主，桥址处覆盖层为粉质粘土，较厚，基层为泥灰岩夹页岩。

此沟汇水面积3.942km，沟长2.52km，平均比降5.550。

00二参阅文献及资料1、《公路工程水文勘测设计规范》（JTG C30-2015）2、《公路桥位勘测设计规范》3、《公路小桥涵设计示例》——刘培文等编4、《公路桥涵设计手册（涵洞）》5、《桥涵水文》——高冬光6、《公路涵洞设计细则》（D65-04-2007）7、《贵州省小桥涵设计暴雨洪峰流量研究报告》——贵州省交通规划勘察设计院三水文计算该项目水文计算共采用四种不同的方法进行水文计算，通过分析比较确定流量。

方法1：交通部公路科学研究所暴雨径流公式推算设计流量；方法2：交通部公路科学研究所暴雨推理公式推算设计流量；方法3：简化公式；方法4：贵州省交通雨洪法（H法）经验公式。

（1）交通部公路科学研究所暴雨径流公式：βγδφ5423)(F z h Q p -= （3-1）φ ——地貌系数，根据地形、汇水面积F 、主河沟平均坡度决定，取0.1h ——径流厚度（mm ），取44mmZ ——被植被或坑洼滞留的径流厚度（mm ）,取10mmF ——汇水面积（km 2）,取3.94β ——洪峰传播的流量折减系数，取1γ ——汇水区降雨量不均匀的折减系数，取1δ——湖泊或小水库调节作用影响洪峰流量的折减系数，取1p Q ——规定频率为p 时的洪水设计流量（m 3/s ）将各参数带入公式3-1，可得βγδφ5423)(F z h Q p -==59.34（m 3/s ）（2）交通部公路科学研究所暴雨推理公式：F S Q np p )(278.0μτ-= （3-2） p Q ——频率为p 的设计流量（3/m s ）p S ——暴雨力（/mm h ）查暴雨等值线图（p ＝1％），得01.0S ＝80mm/hτ——汇流时间（h ）采用公式23K ατ⎛⎫=，L 为河沟长度2.52（km ），z I 为主河沟平均坡度5.55（000），3K =0.193，2α=0.713， τ=0.55（h ）。

某大桥新建工程桥梁水文计算一、概况1.我们在外业测量期间,收集了以下资料1.1沿线地形图（1：10000和1：50000）；1.2计算流量所需的要的资料（如多年平均降雨量、与设计洪水频率相对应的24h 降雨量及雨力）；1.3地区性洪水计算方法、历史洪水资料、各河沟已经有洪水成果；1.4现有河流的设计断面、流量、水位；2.水文调查及勘测主要包含了以下主要内容2.1各汇水区内土壤类别、植被情况、蓄水工程分布及现状；2.2根据河沟两岸土壤类别、河床质，选定河沟糙率；2.3当桥涵位处于村庄附近时，通过走访村中的老同志或洪痕调查历史洪水位、常水位、河床冲淤及漂浮物等情况；2.4调查原有桥涵的现状、结构类型、基础埋深、冲刷变化、运营情况等；2.5测量河沟比降。

施测范围应以能求得桥（涵）区段河沟坡度为准。

平原区为水文断面上游不少于200m，下游不少于100m；山区水文断面上游不少于100m，下游不少于50m；2.6测量水文断面。

当历史洪水位距桥（涵）位比较远，河沟断面有变化时，在历史洪水位附近，亦应布测水文断面，测量范围以满足水位、流量计算为准。

3.工程水文勘测计算依据3.1《公路工程水文勘测设计规范》JTG C30—2002；3.2《公路桥涵设计通用规范》JTG D60—2004；3.3《实用桥涵水力水文计算原理与习题法指南》叶镇国主编；3.4《公路小桥涵勘测设计示例》孙家驷主编；3.5《桥位勘测设计》（土木工程专业用）高冬光主编； 3.6《公路桥涵设计手册-桥位设计》高冬光主编。

二、设计流量计算（6×20米预应力混凝土空心板桥）在现场，通过走访附近年龄较大的村民（60岁以上）和现场所测洪痕得知，该桥位处的历史最高洪水位为71m(黄海高程)左右。

由于缺乏水文观测资料，利用交通部公路科学研究所1960年制定的暴雨径流简化公式进行计算设计流量。

从1:10000的地形图上，量的桥位以上流域的流域面积F=5km 2，利用交通部公路科学研究所1960年制定的暴雨径流简化公式进行计算。

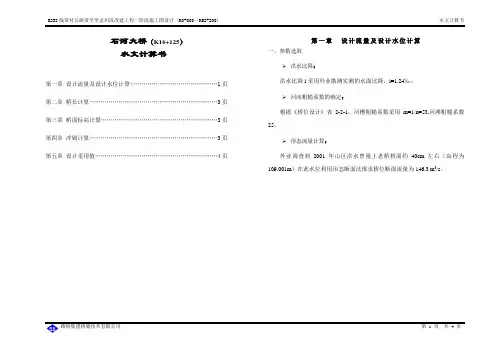

石河大桥（K16+125）水文计算书第一章设计流量及设计水位计算………………………………………1页第二章桥长计算…………………………………………………………3页第三章桥面标高计算……………………………………………………3页第四章冲刷计算…………………………………………………………3页第五章设计采用值………………………………………………………4页第一章设计流量及设计水位计算一、参数选取➢洪水比降：洪水比降i采用外业勘测实测的水面比降，i=1.24‰。

➢河床粗糙系数的确定：根据《桥位设计》表2-2-1，河槽粗糙系数采用m=1/n=53,河滩粗糙系数25。

➢形态流量计算：外业调查到2001年山区洪水曾漫上老桥桥面约40cm左右（高程为109.001m）在此水位利用形态断面法推求桥位断面流量为146.3 m3/s。

计算形态断面处设计流量对应的各种数据表1-1设计水位(m) 坐标距离河床标高(m)水深(m)平均水深(m)水面宽度(m)过水面积(m2)累计面积(m2)合计(m2)总流量(m3/s)平均流速(m/s)109.001109.207 -0.21-0.11 0.0 0.00 0.0050983.306 57811.121109.02 -0.0274.12146.300 1.3617.20 0.21 17.2 3.59 3.5950982.342 57793.944108.565 0.441.96 0.442.0 0.87 4.4650982.232 57791.986108.551 0.456.90 0.72 6.9 4.95 9.4150982.477 57785.094108.015 0.992.73 0.82 2.7 2.24 11.6550982.257 57782.371108.346 0.6611.54 1.06 11.5 12.24 23.8950981.265 57770.874107.534 1.471.59 1.48 1.62.35 26.2450981.031 57769.302107.509 1.4935.46 1.30 35.5 45.97 72.2150980.271 57733.853107.9 1.101.41 1.36 1.4 1.91 74.1250979.942 57732.485107.387 1.611.86 1.89 1.9 3.52 77.6529.3850979.969 57730.624106.83 2.171.122.10 1.1 2.36 80.0150979.92 57729.501106.975 2.0312.38 1.84 12.4 22.81 102.8150978.615 57717.191107.342 1.660.49 1.41 0.5 0.69 103.5050978.562 57716.707 107.8371.1631.67 0.13 31.7 4.10 107.604.1050970.822 57685.994 109.906-0.916.8850970.151 57679.147h t m t Vt Qt h c m c Vc Qc北滩0.94 25 0.85 62.7河槽 1.85 53 2.82 82.7南滩0.13 25 0.23 0.9二、计算说明：1、应用公式⑴河滩部分h t=ttBw, Vt=m t32th21i,Q t=w t V t。

省道202线泾川至渗水坡（甘陕界）段第二合同段桥涵水文计算深圳高速工程顾问有限公司二○○九年1、综述本项目所在地深居内陆，属高原性大陆气候，高寒湿润气候区.其气候特点是高寒，冬季漫长、春秋季短促，无夏季;湿润,光照不足,降温频繁.年平均气温4.5℃,最热月7月，平均13。

2℃，最冷月1月，平均-8.4℃。

降水量：年平均降水量499.7-634，年降水量的季节分配很不均匀,夏季最多，占年降水量的50%以上，次为春秋两季，分别占年降水量的22％和26%，冬季最少,只占年降水量的1.4%-2.0%。

蒸发量：项目区内降水量充沛，空气湿润，蒸发量不大，约为1200mm，一年中冬季蒸和春末夏初蒸发量小，7月份蒸发量大。

冻土：从11月下旬开始进入冻结期，大地开始封冻，随着温度不断下降，冻土深度逐渐加深.最大冻土深度为146cm，次年4月下旬开始解冻。

风向：一年中盛行东风，东北风次之，平均风速1.6m/s.在全国公路自然区划中属河源山原草甸区（Ⅶ3)。

沿线地下水较为发育,小溪纵横.沿线地表水及地下水较为丰富,水质良好,对施工用水的开采非常有利，但由于路线所经的部分地段地下水埋藏较浅，对公路路基及构造物造成一定的不利影响，需采取有效的工程措施以降低地下水的影响.本项目对全线小桥及涵洞进行水文计算,最后确定其孔径.2、参阅文献及资料1、《公路工程水文勘测设计规范》(JTG C30—2002)2、《公路涵洞设计细则》（JTGTD65—04-2007）3、《公路桥位置勘测设计规范》4、《公路小桥涵设计示例》—-刘培文等编。

5、《公路桥涵设计手册（涵洞）》6、《桥涵水文》——张学龄3、涵洞水文计算该项目水文计算共采用三种不同的方法进行水文计算,通过分析比较确定流量。

方法1：交通部公路科学研究所暴雨径流公式推算设计流量；方法2：交通部公路科学研究所暴雨推理公式推算设计流量；方法3：甘肃省地区经验公式；（1）、交通部公路科学研究所暴雨径流公式：βγδφ5423)(FzhQp-= (F≤30Km2)pQ——规定频率为p时的洪水设计流量（m3/s）φ—-地貌系数，根据地形、汇水面积F、主河沟平均坡度决定h ——径流厚度（mm)Z --被植被或坑洼滞留的径流厚度（mm）F —-汇水面积（Km2）β -—洪峰传播的流量折减系数γ -—汇水区降雨量不均匀的折减系数δ——湖泊或小水库调节作用影响洪峰流量的折减系数参数取值：F: 根据1：10000地形图,在图上勾出汇水区。

主要设计成果汇总表一、流域概况呼玛河发源于大兴安岭山脉南麓的，是黑龙江右岸一大支流，该河由西向东流经沈家营子，于平安村、团山子分别汇入溪浪河、牤牛河后折向北流入松花江。

河流长度265Km,流域面积12603 Km2，流域内植被良好，中、上游山丘地带生长茂密森林和次生林，平原区为耕地，流域内支流毛沟纵横，较大支流右岸有牤牛河，左岸有溪浪河，向阳山以上为上游段，支流汇入较多，地处中山、低山、丘陵区棕山峻岭，地势较高，海拔400～600m，地面比降1.5～5.0‰，谷窄流急，向阳山至牤牛河口为中游，属丘陵及河谷平原区，高程在200～400m，地面比降为0.15～1.0‰,河谷变宽，一般在2Km 以上，最宽达5Km ,水流变缓，河道弯曲，汛期洪水泛滥成灾。

牤牛河口以下为下游段，属平原区，地势较低，高程150～170m地表平坦开阔，地面比降0.2～0.5‰，河谷较宽，一般3～15Km,水流缓慢，河道蜿蜒曲折且多串沟，河水常出槽泛滥成灾，属山前区宽滩性河段。

本项目路线经过之处位于河流中游，河道较顺直稳定，复式断面，砂质河床，两岸平坦宽阔，河床比降较小，流速较缓，汛期洪水泛滥宽度达2～5Km。

桥位上游汇水面积F=5642Km2二、水文气象流域内径流主要受降雨支配，夏季雨量充沛，年最大降水量为880mm，夏秋两季降水量占全年降水的70%以上,洪汛多发生在7、8、9月份，冬季枯水多雪，春季降水较少，约占全年的15%，因此春汛较小，故洪水设计流量，采用暴雨洪水流量。

洪水时河水出槽，没溢两岸，泛滥宽度达3～5Km。

项目区域内处于大陆性寒温带季风气候区，其特点春季干旱多风，夏季温热多雨，秋季降温急剧，冬季严寒，一年四季分明，而春秋两季较短，寒冷期长，年平均气温2～40C，平均湿度55～65%，年日照时数约2500小时。

最高气温发生在7月份，为36.20C, 最低气温发生在1月份，为-35.40C。

最大冻深1.92m,最大冰厚1.13m,封冻日期11月中旬，封冻天数130～150天，翌年4月开河年平均降雨量600～800mm，全年分布不均，多集中在夏秋汛期，占全年的65％～70％，24小时最大降雨量为125mm，3日最大降雨225mm，最大降雪厚度100cm。

高平至沁水高速公路LJ12合同段里必沁水河特大桥0#块托架预压方案编制:审核:审批:中铁二十二局集团有限公司高沁高速公路LJ12合同段二〇一四年三月里必沁水河特大桥主桥钢构连续梁0#段托架预压方案一、工程概况里必沁水河特大桥位于沁水县龙港镇里必村东侧0.6Km处，横跨侯月双线铁路和S331省道及沁水河。

本桥为新建22跨双线特大桥，全段设计速度为80km/h，桥面宽度2×12m。

本桥起点桩号为K62+266.500，终点桩号为K63+613.500，左幅桥梁全长1347m。

跨径组合为（3×30米装配式预应力混凝土连续箱梁）+ （80+3×150+80米预应力混凝土刚构）+（8×30米装配式预应力混凝土连续箱梁）+（80+150+80预应力混凝土钢构）+（3×30米装配式预应力混凝土连续箱梁）。

主梁采用C55混凝土，直腹板单箱单室预应力混凝土梁，采用纵向、竖向、横向预应力混凝土结构，箱梁顶面、底板横坡与路线横坡一致。

箱梁顶宽12m，底宽7.0m，悬臂长2.5m。

合拢段处箱梁中心高度为3.5m，顶、底板厚0.3m；0号块中心高度为9m，顶板厚0.8m，底板厚为1.2m；从悬臂端到0号块根部箱梁高度按1.8次抛物线变化。

箱梁纵向划分为墩顶0号梁段、19个悬浇梁段、边跨合拢段、次边跨合拢段、中跨合拢段。

从墩顶至跨中梁段长度为：5×3.0m、6×3.5m、8×4.0m。

边跨合拢段长6.0m，次边跨合拢段、中跨合拢段长度均为2.0m。

二、0号块托架预压的原因采用托架形式进行０＃块混凝土的施工，由于托架的变形对0＃块混凝土质量和梁体线形产生至关重要的影响。

在三向预应力及支点反力作用下，0 块处于复杂的应力状态, 支架的不均匀变形使支点附近的底板、肋板的应力集中现象。

因此, 我们必须通过预压来减小支架变形，防止开裂，改善梁体线形；同时亦可检查托架结构安全，防止事故发生。

大桥水文计算书一、 流量计算（一）形态断面（1）98年洪水 洪水频率(%)Pm=0.91100101001=⨯+　（按98年为百年洪水计）洪水位：67.3 (图中②) 河床比降（%） I= 0.045135河槽糙率251=c n 河滩糙率151=t n河槽过水面积（m2）Wc= 1364.734 河滩过水面积（m2）Wt= 31.9692 河槽湿周（m ）ρc= 158.5708 河滩湿周（m ）ρtc= 34.6464河槽水力半径8.61Rc ==ccW ρ河槽水力半径0.92Rt ==t Wtρ河槽平均流速(m/s) 2.23R 1Vc 2132c ==I n c河滩平均流速(m/s)0.003Rt 1Vt 2132==I n t河槽流量（m3/s ）Qc= Wc ×Vc= 3044.12 河滩流量（m3/s ）Qt= Wt ×Vt= 0.1098年洪水流量（m3/s ）Q98= Qc+Qt = 3044.22偏态系数Cs=1.92 偏态系数ΦT=3.6849平均流量906.47Φ1Q Q T 98T98=+=vC（2）常年洪水 洪水频率(%)Pm=50 （按常年洪水为两年一遇计）洪水位：64 (图中①) 河床比降（%） I= 0.045135河槽糙率251=c n 河滩糙率151=t n河槽过水面积（m2）Wc= 865.6289 河滩过水面积（m2）Wt=0 河槽湿周（m ）ρc= 150.3651河槽水力半径5.756847Rc ==ccW ρ河槽平均流速(m/s) 1.706031R 1Vc 2132c ==I n c河槽流量（m3/s ）Qc= Wc ×Vc= 1476.79 常年洪水流量（m3/s ）Q1/2= Qc= 1476.79 偏差系数Cv=0.64 偏态系数Cs=1.92 偏态系数ΦT=-0.2912平均流量（m3/s ）1815.05874Φ1Q Q T 1/2T1/2=+=vC（3）设计洪水 洪水频率(%)Pm=1 偏差系数Cv=0.64 偏态系数Cs=1.92历史洪水平均流量（m3/s ）1360.76592Q Q QT1/2T98=+=设计流量（m3/s ）4464.09)1(Q P =Φ+=v P C Q二、 设计水位计算（试算设计水位）设计水位（m ）：69.35 河槽湿周（m ）ρc= 161.693 河滩湿周（m ）ρt= 108.225 河槽过水面积（m2）Wc= 1682.44 河滩过水面积（m2）Wt= 240.45 河槽水力半径Rc= 10.41 河滩水力半径Rt= 2.22 河槽平均流速(m/s)Vc= 2.53 河滩平均流速(m/s)Vt= 0.90 河槽设计流量（m3/s ）Qc= 4258.96 河滩设计流量（m3/s ）Qt= 217.44 总流量（m3/s ）Q ＝Qc+Qt= 4476.40 三、 桥孔长度计算系数Kq=0.95 指数n3=0.87设计流量（m3/s ）QP= 4464.09595 河槽宽度（m ）BC= 156.16河槽设计流量（m3/s ）Qc= 4259.0桥孔最小净长度（m ） 154.55)(Lj3==Bc Q Q K n cP q 水流与路线方向夹角a=90o 桥台宽度（m ）bt=12桥孔最小斜净长度（m ） 178.55)cos(2L jx=+=a bt L j四、 桥面标高计算（一）雍水高自然过水面积（m2）W= 1922.9 桥下净过水面积（m2）Wj= 1688.2桥前全断面平均流速(m/s) 2.32V ch ==wQ p桥下断面平均流速(m/s) 2.64Vq ==jp w Q系数η=0.05 桥下雍水高（m ） 0.08)V -η(V z △2ch 2q ==（二）浪高 风速(m/s)W=15 计算浪程（m ）D=0.3波浪高度（m ）32D w0.0166 h 311.25L(1%)⨯⨯⨯==0.22（三）桥面标高设计水位（m ）： hp= 69.35 桥下雍水高（m ）ΔZ=0.08 波浪高度（m ）hL(1%)=0.22 安全值（m ）ha=0.5 建筑高度(m)hj=1.8 (按30mT 梁高)铺装厚（m ）hpz=0.2横坡高度（m ）hhp=4.25×2%=0.085桥面标高(m)Hsj= hp+ΔZ+ hL(1%)+ ha+ hj+ hpz+ hhp= 72.23 五、 冲刷计算（一）一般冲刷 1、河槽一般冲刷建桥前河槽宽度（m ）Bc= 156.16 建桥后河槽宽度（m ）Bcg= 156.16河槽平均水深（m ）10.77Hc ==Bc Wc流量集中系数02.1)Hc Bc (=A 0.1521=天然河槽设计流量（m3/s ）Qc= 4258.96河槽部分的设计流量4247.25Qp Qt1Qc QcQ2=⨯+=阻水总面积/过水面积λ= 0.07 桥墩侧向压缩系数μ= 0.97 河槽最大水深（m ）hcm= 13.23河槽冲刷后水深（m ） 14.98h )λ)μB -(1Bc()Qc Q 1.04(A=hcp 0.66cg0.92=cm河槽冲刷深（m ）1.75h =-=hcm hcp c 一般2、河滩一般冲刷建桥前河滩宽度（m ）Bt= 108.02 建桥后河滩宽度（m ）Btj= 40.37河滩平均水深（m ）2.23Ht ==Bt Wt流量集中系数02.1)Ht Bt (=A 0.1521=河滩最大水深（m ）htm=3.76 河滩不冲流速(m/s) VH1=1.15河滩部分的设计流量 216.84Q Q Q Q Q p t1c t11=⨯+=河滩冲刷后水深（m ） 7.48)V )h h (μB Q (=htp 65h135ttm tj 1=河滩冲刷深（m ） 3.72h =-=tm tp t h h 一般（二）局部冲刷 1、桥墩局部冲刷河槽泥沙平均粒径(mm)d= 1002.810.7)+0.28(d =V 0.50=墩前泥沙始冲流速1.510.5)+0.12(d ='V 0.550=一般冲刷后墩前行近流速 2.90)(])B -(1c [)Q Q (1.04=V 32ccm 0.34cg 0.1c 20.1c =c V h h B A λμ墩形系数K ξ=1.1 河槽颗粒影响系数 1.132482375.00023.0K 24.02.2η2=+=d d桥墩计算宽度B1=1.8河槽一般冲刷后水深hcp= 14.98指数0.97)VV (=n20.19Lgd+0.230= 桥墩局部冲刷深度 1.34)V 'V -V (h B h n200.15cp0.612db==ηξK K2、桥台局部冲刷河滩泥沙平均粒径(mm)d= 0.5河滩泥沙始冲流速0.310.7)+0.28(d =V 0.50= 台前泥沙始冲流速0.120.5)+0.12(d ='V 0.550=一般冲刷后台前行近流速0.19)(])B -(1t[)Qt Q1(1.04t =V 32tm 0.34tg 0.10.1=t V hth B A λμ台形系数K ξ=1.1 河滩颗粒影响系数0.328098375.00023.0K 24.02.2η2=+=d d桥台计算宽度B1=2河滩一般冲刷后水深htp= 7.48指数 1.05)VV (=n20.19Lgd+0.230= 桥台局部冲刷深度0.16)V 'V -V (h B h n200.15tp0.612tb ==ηξK K。

郑庄沁河大桥桥梁冲刷计算
郭华筝
【期刊名称】《山西建筑》
【年(卷),期】2012(038)020
【摘要】结合沁河大桥工程特性及大桥设计指标，介绍了桥址水文地质条件，从一般冲刷与局部冲刷两方面进行了冲刷分析计算，得出有效结论，从而有效指导类似桥梁施工。

【总页数】2页(P174-175)
【作者】郭华筝
【作者单位】山西省交通规划勘察设计院,山西太原030012
【正文语种】中文
【中图分类】U442.32
【相关文献】
1.跨河桥梁一般冲刷计算方法比较 [J], 卢书红;王翠翠
2.兰州市新城黄河大桥桥渡冲刷计算与水文分析 [J], 李建林;刘有录
3.防洪评价中跨河桥梁壅水和冲刷计算探讨 [J], 夏丽丽;吴敦银
4.水运工程规范在桥梁防冲刷方面的应用r——开阳高速公路那龙河大桥冲刷防护工程探讨 [J], 王海林
5.考虑冲刷效应的黄土沟壑区桥梁桩基极限承载力计算方法 [J], 解刚;刘海鹏;赵宝俊;王旭东;王鼎
因版权原因，仅展示原文概要，查看原文内容请购买。

山西中南部沁河特大桥岸坡稳定性分析王东【摘要】介绍沁河特大桥概况,详细分析了桥址区工程地质条件及水文地质条件.针对拟建桥址日照台侧的桥墩位置,进行了现场地质勘察及回弹试验,利用岩层产状数据及回弹参数进行投影统计计算,采用边坡稳定性的岩体质量评价方法即SMR法和岩体质量与边坡坡度的经验公式,计算出该岩质边坡稳定的自然坡角和安全距离,两者取其小值为自然稳定坡脚,做出了定量的稳定性评价,有效的指导桥梁设计及后期的安全施工.【期刊名称】《铁道勘察》【年(卷),期】2010(036)001【总页数】4页(P51-54)【关键词】岩质边坡;岸坡稳定性;SMR法;稳定坡角【作者】王东【作者单位】中铁工程设计咨询集团有限公司,北京,100055【正文语种】中文1 工程概况沁河特大桥位于山西省临汾市安泽县马连圪塔村的东南方向,河谷地形较为平坦,地势较为开阔,冲沟较发育,洪洞侧山势呈梯形田层次上升,日照侧为基岩,山体坡度较陡50°～60°。

大桥全长928.65m,中心里程DK417+256.98,为11-64m+6-32m简支梁桥,最大墩高7.506m,洪洞台位于黄土山梁坡顶,日照台位于基岩山梁斜坡处,地势较陡。

该桥在线位DK417+210处跨越了一条宽约为4m的水泥路,可以通往安第线及G309国道,交通较为便利,安泽县府城镇坐落在该桥的线位西南方向约2km 处,桥址位置见图1。

图1 沁河特大桥工程地质平面2 工程地质特征2.1 地形地貌桥址区位于低山丘陵区及河床地带,地形有一定起伏,地势较为开阔,最大相对高差约100m。

2.2 气象线路通过地区属中温带干旱、半干旱气候区。

以寒冷干燥、大陆型气候为特征。

昼夜温差变化较大,表现为降雨量少,蒸发量大,空气干燥,春秋季节多风,夏季短促而炎热,冬季漫长且严寒。

平均气温9.9℃,极端最高气温38.7℃,极端最低气温-12.6℃;年平均降水量465.8～509.1mm,年平均蒸发量1506.3mm;瞬时最大风速13.7m/s,主导风向南风;土壤冰冻期从当年10月下旬到次年的3月下旬,季节最大冻土深度49cm。
