高职高专—高频电子技术期末复习材料分解

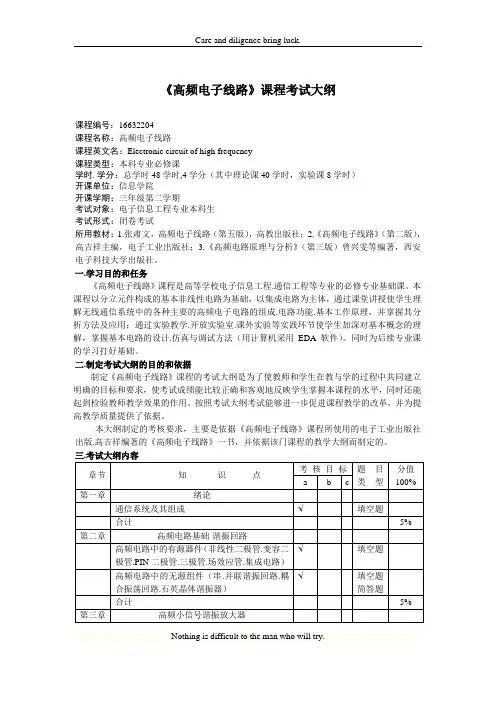

《高频电子线路》课程考试大纲课程编号：16632204课程名称：高频电子线路课程英文名：Electronic circuit of high frequency课程类型：本科专业必修课学时.学分：总学时48学时,4学分（其中理论课40学时，实验课8学时）开课单位：信息学院开课学期：三年级第二学期考试对象：电子信息工程专业本科生考试形式：闭卷考试所用教材：1.张肃文，高频电子线路（第五版），高教出版社；2.《高频电子线路》（第二版），高吉祥主编，电子工业出版社；3.《高频电路原理与分析》（第三版）曾兴雯等编著，西安电子科技大学出版社。

一.学习目的和任务《高频电子线路》课程是高等学校电子信息工程.通信工程等专业的必修专业基础课。

本课程以分立元件构成的基本非线性电路为基础，以集成电路为主体，通过课堂讲授使学生理解无线通信系统中的各种主要的高频电子电路的组成.电路功能.基本工作原理，并掌握其分析方法及应用；通过实验教学.开放实验室.课外实验等实践环节使学生加深对基本概念的理解，掌握基本电路的设计.仿真与调试方法（用计算机采用EDA软件）。

同时为后续专业课的学习打好基础。

二.制定考试大纲的目的和依据制定《高频电子线路》课程的考试大纲是为了使教师和学生在教与学的过程中共同建立明确的目标和要求，使考试成绩能比较正确和客观地反映学生掌握本课程的水平，同时还能起到检验教师教学效果的作用。

按照考试大纲考试能够进一步促进课程教学的改革，并为提高教学质量提供了依据。

本大纲制定的考核要求，主要是依据《高频电子线路》课程所使用的电子工业出版社出版.高吉祥编著的《高频电子线路》一书，并依据该门课程的教学大纲而制定的。

三.考试大纲内容1、考试形式：分为闭卷.开卷.闭卷+开卷.实验操作.实验操作+闭卷考试等，本课程采用闭卷考试形式。

2、所用教材：包括书名，作者名，出版社，版次。

3、考试对象：分为年级，学期。

4、考核目标：其中a.b.c，分别表示a：了解；b：掌握；c：熟练掌握。

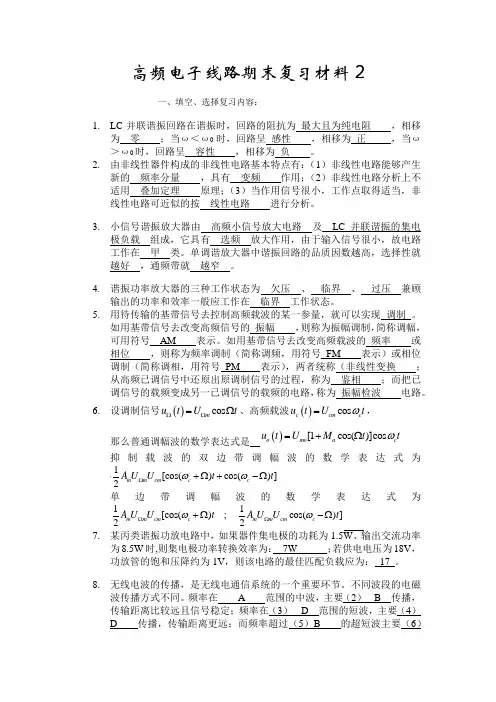

高频电子线路期末复习材料2一、填空、选择复习内容：1. LC 并联谐振回路在谐振时，回路的阻抗为 最大且为纯电阻 ，相移为 零 ；当ω＜ω0时，回路呈 感性 ，相移为 正 ，当ω＞ω0时，回路呈 容性 ，相移为 负 。

2. 由非线性器件构成的非线性电路基本特点有：（1）非线性电路能够产生新的 频率分量 ，具有 变频 作用；（2）非线性电路分析上不适用 叠加定理 原理；（3）当作用信号很小，工作点取得适当，非线性电路可近似的按 线性电路 进行分析。

3. 小信号谐振放大器由 高频小信号放大电路 及 LC 并联谐振的集电极负载 组成，它具有 选频 放大作用，由于输入信号很小，故电路工作在 甲 类。

单调谐放大器中谐振回路的品质因数越高，选择性就 越好 ，通频带就 越窄 。

4. 谐振功率放大器的三种工作状态为 欠压 、 临界 、 过压 兼顾输出的功率和效率一般应工作在 临界 工作状态。

5. 用待传输的基带信号去控制高频载波的某一参量，就可以实现 调制 。

如用基带信号去改变高频信号的 振幅 ，则称为振幅调制，简称调幅，可用符号 AM 表示。

如用基带信号去改变高频载波的 频率 或 相位 ，则称为频率调制（简称调频，用符号 FM 表示）或相位调制（简称调相，用符号 PM 表示），两者统称（非线性变换 ；从高频已调信号中还原出原调制信号的过程，称为 鉴相 ；而把已调信号的载频变成另一已调信号的载频的电路，称为 振幅检波 电路。

6. 设调制信号()cos m u t U t ΩΩ=Ω、高频载波()cos c cm c u t U t ω=，那么普通调幅波的数学表达式是()[1cos()]cos o mo a c u t U M t tω=+Ω抑制载波的双边带调幅波的数学表达式为 1()[co s ()c o s ()]2o m m c m c c u t A U U t t ωωΩ==+Ω+-Ω 单边带调幅波的数学表达式为 11()[cos();cos()]22o m m cm c m m cm c u t A U U t A U U t ωωΩΩ==+Ω-Ω7. 某丙类谐振功放电路中，如果器件集电极的功耗为1.5W 、输出交流功率为8.5W 时,则集电极功率转换效率为： 7W ；若供电电压为18V ，功放管的饱和压降约为1V ，则该电路的最佳匹配负载应为： 17 。

高频电子技术期末复习及答案一．填空题1．LC 并联谐振回路Q 值越小，回路谐振电阻越（ 小 ），抑制干扰能力越（ 差 ），通频带越（ 宽 ）。

2．LC 并联谐振回路中，只增大回路电容时，其谐振频率会（ 下降 ），品质因素会（ 下降 ），谐振电阻会（ 减少 ）。

3．集中选频放大器由（ ）和（ ）组成，其主要优点是（ ）。

集成宽带放大器、集中选频滤波器、K 0.1→14．单调谐放大器多级级联后其谐振增益（ ），选择性（ ），通频带（ ）。

增大、改善、变窄5.小信号谐振放大器性能与谐振回路的等效品质因素Q e 有密切关系，Q e 越大，其谐振曲线越（ ），谐振增益越（ ），选择性越（ ），通频带越（ ）。

尖锐、大、好、窄6.丙类谐振功放的P O =1W ，V CC =10V ，i Cmax =0.5A ，导通角θ=70º，α0（70º）=0.25, α1（70º）=0.44，此时直流电源供给功率P D 为（ ），集电极损耗功率P C 为（ ），集电极效率ηC 为（ ）， 集电极负载电阻R e 为（ ）。

1.25W 、0.25W 、80%4、1Ω7. 丙类谐振功放的负载由（ ） 组成，其作用是（ ），（ ）。

滤波匹配网络（或谐振回路）、滤除谐波、阻抗匹配8. 高频谐振功率放大器为了提高效率而工作在（ ）类状态，其导通角小于（ ），导通角越小，放大器的效率（ ）。

丙、90º、高9. 反馈型正弦波振荡器的起振条件是（ ）、（ ）。

1AF >、()20,1,2,a f n n φφπ+==10. 正弦波振荡器的作用是（ ），它的主要技术指标有（ ）、（ ）。

产生正弦波信号、频率及其稳定度、幅度及其稳定度11. 反馈型正弦波振荡器的振荡频率由（ ）条件确定，振荡幅度由（ ）条件确定。

相位平衡、振幅平衡12. 单边带调幅信号频谱含有（ ），其产生的基本方法是先产生双边带调幅信号，然后用（ ）法或（ ）法获得。

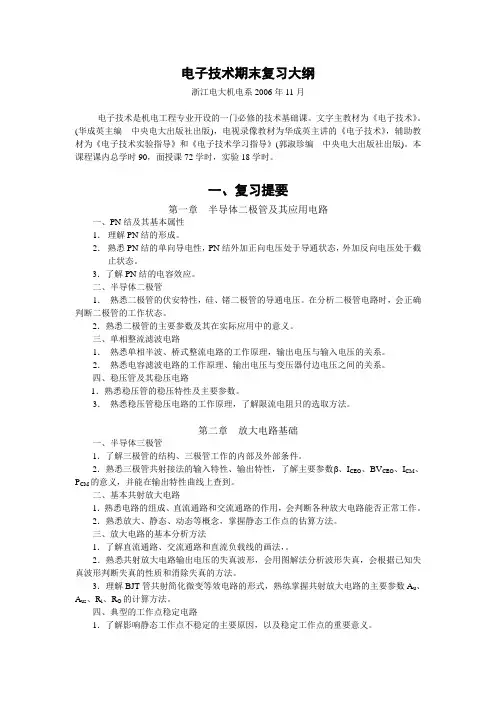

电子技术期末复习大纲浙江电大机电系2006年11月电子技术是机电工程专业开设的一门必修的技术基础课。

文字主教材为《电子技术》。

(华成英主编中央电大出版社出版)，电视录像教材为华成英主讲的《电子技术》，辅助教材为《电子技术实验指导》和《电子技术学习指导》(郭淑珍编中央电大出版社出版)。

本课程课内总学时90，面授课72学时，实验18学时。

一、复习提要第一章半导体二极管及其应用电路一、PN结及其基本属性1．理解PN结的形成。

2．熟悉PN结的单向导电性，PN结外加正向电压处于导通状态，外加反向电压处于截止状态。

3．了解PN结的电容效应。

二、半导体二极管1．熟悉二极管的伏安特性，硅、锗二极管的导通电压。

在分析二极管电路时，会正确判断二极管的工作状态。

2．熟悉二极管的主要参数及其在实际应用中的意义。

三、单相整流滤波电路1．熟悉单相半波、桥式整流电路的工作原理，输出电压与输入电压的关系。

2．熟悉电容滤波电路的工作原理、输出电压与变压器付边电压之间的关系。

四、稳压管及其稳压电路1．熟悉稳压管的稳压特性及主要参数。

3．熟悉稳压管稳压电路的工作原理，了解限流电阻只的选取方法。

第二章放大电路基础一、半导体三极管1．了解三极管的结构、三极管工作的内部及外部条件。

2．熟悉三极管共射接法的输入特性、输出特性，了解主要参数 、I CEO、BV CEO、I CM、P CM的意义，并能在输出特性曲线上查到。

二、基本共射放大电路1．熟悉电路的组成、直流通路和交流通路的作用，会判断各种放大电路能否正常工作。

2．熟悉放大、静态、动态等概念，掌握静态工作点的估算方法。

三、放大电路的基本分析方法1．了解直流通路、交流通路和直流负载线的画法，。

2．熟悉共射放大电路输出电压的失真波形，会用图解法分析波形失真，会根据已知失真波形判断失真的性质和消除失真的方法。

3．理解BJT管共射简化微变等效电路的形式，熟练掌握共射放大电路的主要参数A u、A us、R i、R O的计算方法。

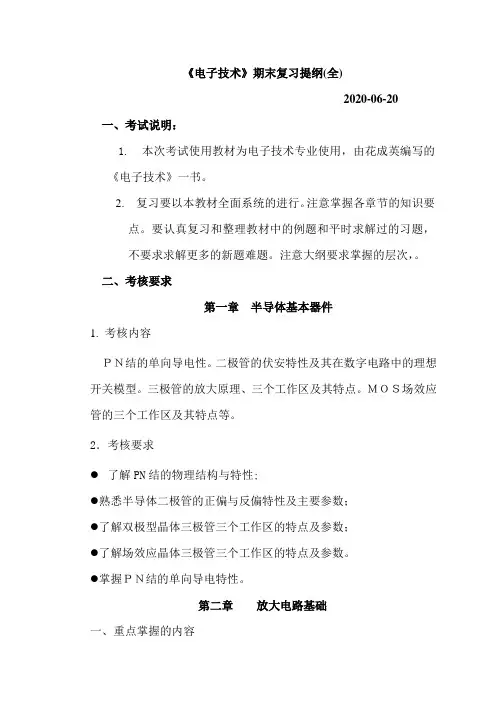

《电子技术》期末复习提纲(全)2013-03-24一、考试说明：1. 本次考试使用教材为电子技术专业使用，由花成英编写的《电子技术》一书。

2. 复习要以本教材全面系统的进行。

注意掌握各章节的知识要点。

要认真复习和整理教材中的例题和平时求解过的习题，不要求求解更多的新题难题。

注意大纲要求掌握的层次，。

二、考核要求第一章半导体基本器件1.考核内容ＰＮ结的单向导电性。

二极管的伏安特性及其在数字电路中的理想开关模型。

三极管的放大原理、三个工作区及其特点。

ＭＯＳ场效应管的三个工作区及其特点等。

2．考核要求●了解PN结的物理结构与特性;●熟悉半导体二极管的正偏与反偏特性及主要参数；●了解双极型晶体三极管三个工作区的特点及参数；●了解场效应晶体三极管三个工作区的特点及参数。

●掌握ＰＮ结的单向导电特性。

第二章放大电路基础一、重点掌握的内容1．放大、静态与动态、直流通路和交流通路、静态工作点、负载线、放大倍数、输入电阻和输出电阻的概念。

2．用近似计算法估算单管共射放大电路、分压式工作点稳定电路的静态工作点。

3．用微变等效电路法分析计算单管共射放大电路、分压式工作点稳定电路的电压放大倍数A u (A us)、输入电阻和输出电阻。

二、一般掌握的内容1．图解法确定单管共射放大电路的静态工作点，定性分析波形失真，观察电路参数对静态工作点的影响，估算最大不失真输出的动态范围。

2．三种不同组态（共射、共集、共基）放大电路的特点。

3．放大电路频率响应的一般概念。

4．多级放大电路三种耦合方式的特点、放大倍数的计算规律。

三、一般了解的内容1．单管共射放大电路f L、f H与电路参数间的关系，伯特图的一般知识。

2．估算法估算场效应管放大电路（基本共源）的静态工作点。

第三章集成运算放大电路一、重点掌握的内容1．差动放大电路（包括基本形式、长尾式和恒流源式）双端输入时Q点、A d、R id和R O的计算方法。

二、一般掌握的内容1．差动放大电路四种不同接法的特点。

第一部分《电子技术基础》本复习指导参照《四川省2004年中等职业学校对口高职电子电器类专业综合卷考试纲要》编写，因第三章（场效应管放大电路）、第九章（晶闸管及应用电路）、第十四章（脉冲波形的产生与变换）、第十五章（数模转换与模数转换）属选学模块，不是教学考试重点，故本上述章节只作简章介绍。

第一章 晶体二极管及整流电路 【本章知识结构】【本章重点内容】1. 二极管的伏安特性（重点理解单向导电性）2. 整流电路的原理及相关计算3. 滤波的原理及应用 【本章考试要点】第一节 半导体的主要特性 一、什么是半导体导电能力介于导体和绝缘体之间的物质叫半导体。

（思考：三种物质的电阻率范围大致是多少？） 二、半导体的特性1. 纯净的半导体叫本征半导体，导电性能差。

2. 半导体具有掺杂性、热敏性和光敏性 三、P 型和N 型半导体1. P 型半导体：在本片半导体中掺人三族（硼等）元素，空穴为多数载流子，自由电子为少数载流子。

2. N 型半导体：在本征半导体中掺人五族（磷等）元素，自由电子为多数载流子，空穴是少数载流子。

第二节 晶体二极管一、二极管的结构与电路符号1. 二极管由管芯和引线组成，管芯是一个PN 结。

二极 管及整流电路 半导体的特性半导体的特性 纯净半导体 杂质半导体 结构和特性 整流电路 半波整流 桥式整流 滤波电路2.PN结是在一块本征半导体一边掺杂形成P型区，一；这掺杂形成N型区，因各区的载流子扩散而形成的空间电荷区，内部载流子耗尽，又叫耗尽层，它的重要特性单向导电性。

3.PN结P区的引出线叫二极管的正极，N区的引出线叫二极管的负极。

4.二极管的符号：如右图二、二极管的导电特性1.二极管的重要特性是单向导电性，加正向电压导通加反向电压载止。

2.二极管的伏安特性曲线（意义）硅管死区电压0.5V，锗管殘区电压0.2V;完全导通电压硅客0.7V，锗管0.3V。

3.二极管主要参数：最大整流电流I FM最高反向工作电压V RM4.二极管的简易测量使用万用表的电阻档R×100或R×1K档测量二极管的电阻，一次电阻为无穷大，一次较小，电阻较小的一次万用表黑表笔所接的为二极管的正极，红笔所接的为负极。

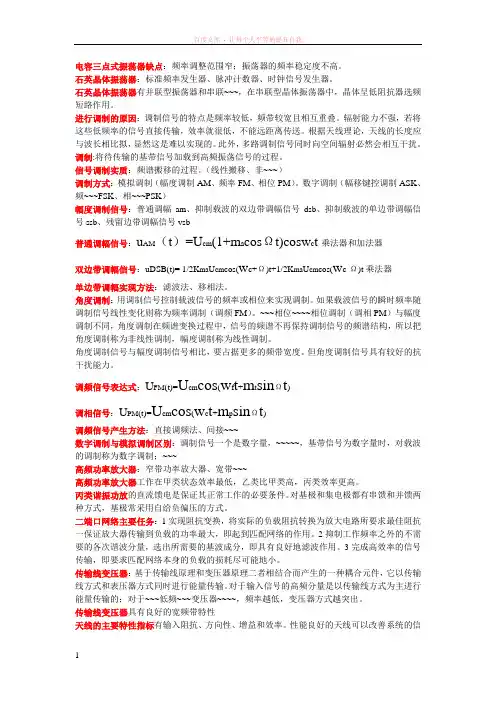

电容三点式振荡器缺点：频率调整范围窄；振荡器的频率稳定度不高。

石英晶体振荡器：标准频率发生器、脉冲计数器、时钟信号发生器。

石英晶体振荡器有并联型振荡器和串联~~~，在串联型晶体振荡器中，晶体呈低阻抗器选频短路作用。

进行调制的原因：调制信号的特点是频率较低，频带较宽且相互重叠。

辐射能力不强，若将这些低频率的信号直接传输，效率就很低，不能远距离传送。

根据天线理论，天线的长度应与波长相比拟，显然这是难以实现的。

此外，多路调制信号同时向空间辐射必然会相互干扰。

调制:将待传输的基带信号加载到高频振荡信号的过程。

信号调制实质：频谱搬移的过程。

（线性搬移、非~~~）调制方式：模拟调制（幅度调制AM、频率FM、相位PM）。

数字调制（幅移键控调制ASK、频~~~FSK、相~~~PSK）幅度调制信号：普通调幅am、抑制载波的双边带调幅信号dsb、抑制载波的单边带调幅信号ssb、残留边带调幅信号vsb普通调幅信号：u AM（t）=U cm(1+m a cosΩt)cosw c t乘法器和加法器双边带调幅信号：uDSB(t)= 1/2K ma U cm cos(w c+Ω)t+1/2K ma U cm cos(w c-Ω)t乘法器单边带调幅实现方法：滤波法、移相法。

角度调制：用调制信号控制载波信号的频率或相位来实现调制。

如果载波信号的瞬时频率随调制信号线性变化则称为频率调制（调频FM）。

~~~相位~~~~相位调制（调相PM）与幅度调制不同，角度调制在频谱变换过程中，信号的频谱不再保持调制信号的频谱结构，所以把角度调制称为非线性调制，幅度调制称为线性调制。

角度调制信号与幅度调制信号相比，要占据更多的频带宽度。

但角度调制信号具有较好的抗干扰能力。

调频信号表达式：U FM(t)=U cm cos(w f t+m t sinΩt)调相信号：U PM(t)=U cm cos(w c t+m p sinΩt)调频信号产生方法：直接调频法、间接~~~数字调制与模拟调制区别：调制信号一个是数字量，~~~~~，基带信号为数字量时，对载波的调制称为数字调制；~~~高频功率放大器：窄带功率放大器、宽带~~~高频功率放大器工作在甲类状态效率最低，乙类比甲类高，丙类效率更高。

本人根据老师上课划的重点，自己手敲这么多字，收你们一个财富值，请多见谅，对不起了！！！高频电子线路期末复习1.无线通信系统由发射设备，传输媒质，接收设备三部分组成。

①发射设备：信息源、变换器、发射机、发射天线。

②接收设备：受信人、变换器、接收机、接收天线。

③传输媒质：自由空间。

2.发射设备的基本组成振荡器、倍频器、低频放大器、功率放大器、调制器。

3.接收设备的基本组成高频放大器、混频器、本地振荡器、中频放大器、解调器、低频放大器。

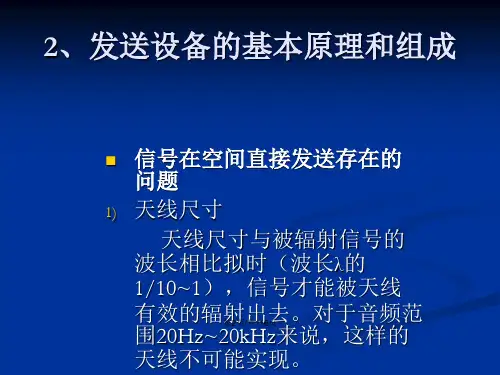

4.三种调制方式：①调幅②调频③调相5.三种解调方式：①检波（调幅波的解调）②鉴频（调频波的解调）③鉴相（调相波的解调）6.无线通信中为什么要进行调制与解调？它们的作用是什么？①天线尺寸：天线尺寸与被辐射信号的波长相比拟时（波长λ的1/10~1），信号才能被天线有效的辐射出去。

对于音频范围20Hz~20kHz来说，这样的天线不可能实现。

②信号选择：如果直接发射，多家电台的发射信号频率范围大致相同，信号会干扰，接收机无法区分。

7.示意画出超外差式调幅收音机的原理框图，简要叙述其工作原理。

答：工作原理：接收天线接收从空间传来的电磁波并感生出微小的高频信号，高频放大器从中选择出所需的信号并进行放大，得到高频调幅波信号u1(t)，高频放大器通常由一级或多级具有选频特性的小信号谐振放大器组成。

本地振荡器（又称本机振荡器）产生高频等幅振荡信号u2(t)，它比u1(t)的载频高一个中间频率，简称中频。

调幅波信号u1(t)和本振信号u2(t)同时送至混频器进行混频，混频后输出电压u3(t)。

u3(t)与u1(t)相比，其包络线的形状不变，即仍携有原来调制信号的信息，但载波频率则转换为u2(t)的频率与u1(t)的载频之差，即转换为中频，因此u3(t)为中频调幅波信号。

u3(t)经中频放大器放大为u4(t)，再送到检波器。

检波器从中频调幅信号u4(t)中取出反映传送信息的调制信号u5(t)，再经低频放大器放大为u6(t)，送到扬声器中转变为声音信号。

高频电子线路复习考试题及答案分解高频电子线路复习考试题及答案分解Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT 2013—2014学年第二学期《高频电路》期末考试题（A ）使用教材：主编《高频电子线路》、适用班级：电信12（4、5、6）命题人：一、填空题（每空1分，共X 分）1.调幅的几种调制方式是AM 、DSB 、SSB 。

3．集电极调幅，应使被调放大器工作于过压______状态。

5. 电容三点式振荡器的发射极至集电极之间的阻抗Z ce 性质应为容性，发射极至基极之间的阻抗Z be 性质应为容性，基极至集电极之间的阻抗Z cb 性质应为感性。

6. 通常将携带有信息的电信号称为调制信号，未调制的高频振荡信号称为载波，通过调制后的高频振荡信号称为已调波。

8. 解调是调制的逆过程。

振幅调制信号的解调电路称为振幅检波电路，它的作用是从高频已调信号中恢复出调制信号。

9. LC 串联谐振回路品质因数（Q ）下降，频带变宽，选择性变差。

10. 某高频功率放大器原来工作在临界状态，测得cm U =22v ，co I =100mA ，P R =100Ω，c E =24v ，当放大器的负载阻抗P R 变小时，则放大器的工作状态过渡到欠压状态，回路两端电压cm U 将减小，若负载阻抗增加时，则工作状态由临界过渡到过压状态，回路两端电压cm U 将增大。

11. 常用的混频电路有二极管混频、三极管混频和模拟乘法器混频等。

12. 调相时，最大相位偏移与调制信号幅度成正比。

13. 模拟乘法器的应用很广泛，主要可用来实现调幅、解调和混频等频谱搬移电路中。

14. 调频和调幅相比，调频的主要优点是抗干扰性强、频带宽和调频发射机的功率放大器的利用率高。

15. 谐振功率放大器的负载特性是当CC V 、BB V 、bm V 等维持不变时，电流、电压、功率和效率等随电阻p R 的增加而变化的特性。

高频电子线路期末考试复习题型：一、名词解释（4道共20分）二、问答题（2道共30分）三、计算题（4题共50分）一、名词解释：1、调幅载波频率与相角不变，载波的振幅按照信号的变化规律而变化。

2、调相载波幅度不变，载波的瞬时相位按照信号的变化而变化。

3、谐振特性振荡回路的阻抗在特定频率上具有最小值，而偏离特定频率时的阻抗将迅速增大，单振荡回路的这种特性称为谐振特性。

4、狭义失谐量在实际应用中，外加电压的频率w与回路谐振频率w0之差△w=w-w0表示频率偏离的程度，△w称为狭义失谐量5、广义失谐量Q*(2△w/w0)6、最佳全谐振在某一工作频率下，耦合回路中的初次级回路同时谐振，且满足R11=R22，耦合回路的这种状态称为最佳全谐振。

7、复谐振使部分谐振既满足串联谐振条件，又满足最大功率传输条件（即达到共轭匹配条件），从而使初级（或次级）电流达到可能最大值的谐振称为复谐振。

8、部分谐振耦合回路中仅有初级或次级回路发生谐振，耦合回路的这种状态称为部分谐振。

9、增益放大器输出电压（或功率）与输入电压（或功率）之比，称为放大器的增益或放大倍数用Av(或Ap)表示。

10、通频带放大器的电压增益Av下降到最大值Av0的0.7倍（即根号二分之一倍）时所对应的频率范围，用2△f0.7表示，有时也称2△f0.7为3dB带宽，即为通频带。

11、选择性放大器从含有各种不同频率的信号总和（有用的和有害的）中选出有用信号，排除有害（干扰）信号的能力称为放大器的选择性。

12、矩形系数Kr评定实际曲线与理想矩形的接近程度。

定义为Kr0.1=(2△f0.1)/(2△f0.7),Kr0.01=(2△f0.01)/(2△f0.7)。

13、同步调谐若干个放大器级联在一起，每一级放大器频率保持一致，称为同步调谐。

14、参差调谐若干个放大器级联在一起，每一级放大器都调谐在不同的频率上，称为参差调谐。

15、组合频率干扰（干扰哨声）是在混频器的输出端产生的，是由于f0（本振）和fs（有用信号）相互组合得到接近于fi(中频)的频率成分，它与中频信号一起通过中放，进入检波器，从而形成干扰，通常以哨叫存在，是由一次以上谐波产生的。
