高频电子技术复习提纲

高频电路提要第二章 选频网络$2.1 串联谐振回路 $2.2 并联谐振回路谐振曲线I I S =220211⎪⎪⎭⎫ ⎝⎛∆+=ff Q S PV V S =$2.3 阻抗变换1 串联与并联的等效关系 Q >>10 R Q R L p 2= 2 连接形式的等效变换 接入系数 p L L R pR 2'1=双电容抽头 212C C C p C += L L R C C C R 2221'⎪⎪⎭⎫⎝⎛+=双电感抽头 212L L L p L += L LR L L L R 2221'⎪⎪⎭⎫ ⎝⎛+= LC f π21=阻抗⎪⎭⎫ ⎝⎛-+=WL WC j G Y 1导纳谐振频率221⎪⎭⎫ ⎝⎛-+=WC WL R V I S电流221⎪⎭⎫ ⎝⎛-+=WL WC G I V S电压⎪⎭⎫ ⎝⎛-+=WC WL j R Z 1CR W R L W C L R Q 00011===p p pp CR W LW R L C G Q 001===值Q 00Q f pQ f 0BW通频带RL W R Q R p 222==R C W R Q R p 2221==$2.5 耦合回路 初、次级回路元件参数一样 电容耦合 电感耦合 0f ()M C C L f +=π210 LCf π210=k M M C C C k +=LMk =Q ()WL R G C C W Q p M =+=0 WLR G C W Q p==0 kQ =η G C W M 0=η GCW L M 0=η 谐振曲线： ()()422221212ξξηηη+-++=Sη=1 ，临界耦合 442ξ+=S ， 带宽 07.02Q f BW =矩形系数， 15.31.0=K η<1 ，弱耦合 η>1 ，强耦合 当η=2.41时， 07.01.3Q f BW =第三章 高频小信号放大器$3．3 单调谐回路谐振放大器 谐振时电压增益：∑-=G Y p p A fev 210 ， 带宽 TQ f BW 07.0=， 矩行系数 101.0=K 掌握：单调谐回路谐振放大器的计算。

(二)、分析计算题：1、 已知并联谐振回路的电感L =1µH ，C =20pF ，空载Q =100。

求谐振频率f 0，谐振电阻R p ，通频带BW 0.7。

解：06122π2π102010f LC --==⨯⨯;R p =ω0L/ Q ; BW 0.7= f 0/Q2、有一调幅波表达式u AM （t ）=10（1+0.8cos2π×1000t+0.4cos2π×104t ）cos2π×106t （V ）。

（1）求载波频率，调制信号频率，调幅度的大小。

（2）求载频和边频分量的幅度。

（3）求该信号的频带宽度BW 为多少？3、某调幅广播电台的载频为882kHz ，音频调制信号频率为100Hz~4kHz 。

求该调幅信号频率分布范围和带宽。

4、以频率为3kHz 的调制信号对振幅为30V ，频率为20MHz 的载波进行调频，最大频率偏移为15kHz 。

求调频波的调制指数，并写出该调频波的表达式。

5、给定△f m =12kHz ，求：（1）调制信号频率F =300Hz 时的频谱带宽BW ； （2）调制信号频率F =3kHz 时的频谱带宽BW ； 提示（1）窄带调频。

BW≈2△f m ；（2）近似宽带调频。

BW≈2(△f m +F)6、已知：载波电压u c (t )=5cos2π×108t (v),调制信号电压u Ω(t )=sin2π×103t (v)，最大频偏△f =20KHZ 。

求：（1）调频波的数学表达式。

（2）调频系数M f 和有效带宽BW 。

（3）若调制信号u Ω(t )=3sin2π×103t (v)，则M f =? BW =?解：由题可知：83105V2π10rad/s2π×10πm cm C f f U m rad F ω∆==⨯Ω=== BW =2（△f +Ω）=2×26.28×103Hz所以：()83cm 10()cos sin 5cos 2π10sin 2π10πFM C f u t U t m t t t ω⎛⎫=+Ω=⨯+⨯ ⎪⎝⎭7、改正下图高频功放线路中的错误，不得改变馈电形式，重新画出正确的线路。

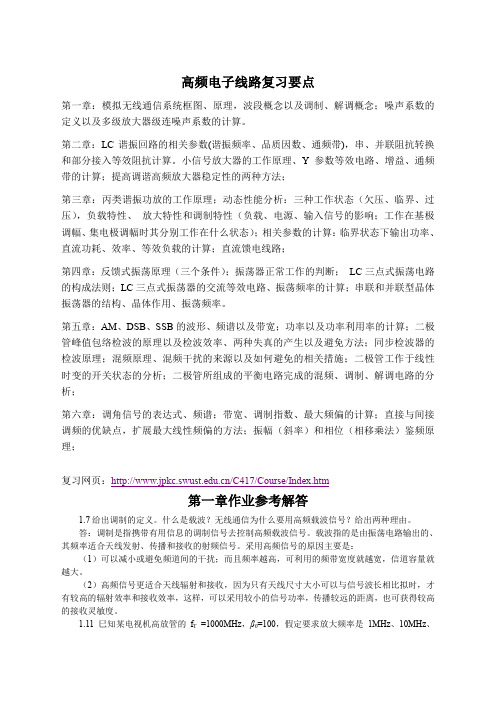

高频电子线路复习要点第一章：模拟无线通信系统框图、原理，波段概念以及调制、解调概念；噪声系数的定义以及多级放大器级连噪声系数的计算。

第二章：LC谐振回路的相关参数(谐振频率、品质因数、通频带)，串、并联阻抗转换和部分接入等效阻抗计算。

小信号放大器的工作原理、Y参数等效电路、增益、通频带的计算；提高调谐高频放大器稳定性的两种方法；第三章：丙类谐振功放的工作原理；动态性能分析：三种工作状态（欠压、临界、过压），负载特性、放大特性和调制特性（负载、电源、输入信号的影响；工作在基极调幅、集电极调幅时其分别工作在什么状态）；相关参数的计算：临界状态下输出功率、直流功耗、效率、等效负载的计算；直流馈电线路；第四章：反馈式振荡原理（三个条件）；振荡器正常工作的判断；LC三点式振荡电路的构成法则；LC三点式振荡器的交流等效电路、振荡频率的计算；串联和并联型晶体振荡器的结构、晶体作用、振荡频率。

第五章：AM、DSB、SSB的波形、频谱以及带宽；功率以及功率利用率的计算；二极管峰值包络检波的原理以及检波效率、两种失真的产生以及避免方法；同步检波器的检波原理；混频原理、混频干扰的来源以及如何避免的相关措施；二极管工作于线性时变的开关状态的分析；二极管所组成的平衡电路完成的混频、调制、解调电路的分析；第六章：调角信号的表达式、频谱；带宽、调制指数、最大频偏的计算；直接与间接调频的优缺点，扩展最大线性频偏的方法；振幅（斜率）和相位（相移乘法）鉴频原理；复习网页：/C417/Course/Index.htm第一章作业参考解答1.7给出调制的定义。

什么是载波？无线通信为什么要用高频载波信号？给出两种理由。

答：调制是指携带有用信息的调制信号去控制高频载波信号。

载波指的是由振荡电路输出的、其频率适合天线发射、传播和接收的射频信号。

采用高频信号的原因主要是：（1）可以减小或避免频道间的干扰；而且频率越高，可利用的频带宽度就越宽，信道容量就越大。

高频电子线路复习题纲
第一章
1、品质因数Q的概念理解
2、电路内阻与负载对Q的影响 P15
3、串联、并联谐振回路的响应特性
4、阻抗变换与接入系数
第二章
1、什么是小信号 P37
2、Y参数 P42
3、单调谐放大电路的接入系数 P45-49 例2-3-1 或式2-3-1）
4、矩形系数、电流流通角
5、式2-5-22的理解 P70
第三章
1、高频功率放大器的工作原理
2、甲、乙、丙类功率放大器的区分（选择填空）
3、丙类谐振功率放大器的三种状态（欠压、临界、过压），以及影响这些状态改变的因素 P82-38 例3-2-4
4、集电极效率式3-2-23 例3-2-1、3-2-2、3-2-3
5、分解系数
第四章
1、振荡器的工作原理
2、振荡器的输入与输出的关系
3、起振的频率范围
4、振荡电路的判定（交流通路图）
5、震荡平衡稳定的条件 P126
6、反馈型相位平衡条件的判断方法
7、三点式振荡器例4-2-1、4-2-2 （P117-118）
第五、六章
1、频谱搬移（线性、非线性）的概念
2、为什么会产生对角线切割失真 P172
3、调幅波的功率关系式5-3-11（P152）例5-3-3、5-3-4
4、调制深度与调制系数的计算
5、给出表达式，判断已调波的类型（调幅、调相、调频），计算最大频偏和有效带宽
6、三极管的基极和集电极调幅 P162-165
7、式6-1-10（灵活应用）式6-1-11（调制信号为sin型）（P200）
8、功率匹配（条件）的理解。

本人根据老师上课划的重点，自己手敲这么多字，收你们一个财富值，请多见谅，对不起了！！！高频电子线路期末复习1.无线通信系统由发射设备，传输媒质，接收设备三部分组成。

①发射设备：信息源、变换器、发射机、发射天线。

②接收设备：受信人、变换器、接收机、接收天线。

③传输媒质：自由空间。

2.发射设备的基本组成振荡器、倍频器、低频放大器、功率放大器、调制器。

3.接收设备的基本组成高频放大器、混频器、本地振荡器、中频放大器、解调器、低频放大器。

4.三种调制方式：①调幅②调频③调相5.三种解调方式：①检波（调幅波的解调）②鉴频（调频波的解调）③鉴相（调相波的解调）6.无线通信中为什么要进行调制与解调？它们的作用是什么？①天线尺寸：天线尺寸与被辐射信号的波长相比拟时（波长λ的1/10~1），信号才能被天线有效的辐射出去。

对于音频范围20Hz~20kHz来说，这样的天线不可能实现。

②信号选择：如果直接发射，多家电台的发射信号频率范围大致相同，信号会干扰，接收机无法区分。

7.示意画出超外差式调幅收音机的原理框图，简要叙述其工作原理。

答：工作原理：接收天线接收从空间传来的电磁波并感生出微小的高频信号，高频放大器从中选择出所需的信号并进行放大，得到高频调幅波信号u1(t)，高频放大器通常由一级或多级具有选频特性的小信号谐振放大器组成。

本地振荡器（又称本机振荡器）产生高频等幅振荡信号u2(t)，它比u1(t)的载频高一个中间频率，简称中频。

调幅波信号u1(t)和本振信号u2(t)同时送至混频器进行混频，混频后输出电压u3(t)。

u3(t)与u1(t)相比，其包络线的形状不变，即仍携有原来调制信号的信息，但载波频率则转换为u2(t)的频率与u1(t)的载频之差，即转换为中频，因此u3(t)为中频调幅波信号。

u3(t)经中频放大器放大为u4(t)，再送到检波器。

检波器从中频调幅信号u4(t)中取出反映传送信息的调制信号u5(t)，再经低频放大器放大为u6(t)，送到扬声器中转变为声音信号。

《高频电子线路》复习提纲第一章绪论1、了解无线电信号的产生与发射过程（基本术语:载波、调制、解调等）；2、有线通信的传输媒质：双线对电缆、同轴电缆、光纤。

第三章选频网络1、串、并联谐振回路的参数计算：谐振频率f0、品质因数Q、谐振电阻R P、通频带2△f0.7等的计算；2、串、并联谐振曲线的理解：通频带与回路的Q值成反比，Q越高，谐振曲线越尖锐，回路的选择性越好，但通频带越窄；3、抽头式并联电路的阻抗变换理解及计算：阻抗转换ＺＬ＇＝ＺＬ／p２；电压源的转换ＵS＇＝ＵS／p；电流源的转换：I S＇＝pI S4、理解耦合振荡回路的特性，熟悉滤波器的其他形式。

参考习题：3.1、3.5、3.7、3.9第四章高频小信号放大器1、高频小信号放大器的工作特性及主要质量指标理解；2、理解晶体管高频等效电路形式（y参数等效电路和混合π等效电路）、晶体管的高频参数（大到小的顺序是fmax；fT；fβ）；3、单调谐回路谐振放大器的计算：电压增益、功率增益、通频带等；4、了解多级单调谐回路谐振放大器和双调谐回路谐振放大器；5、理解谐振放大器的不稳定性原因（存在反向传输导纳y re）及消除方法（中和法和失配法）；6、理解噪声系数、信噪比的概念及减小噪声系数的措施。

参考习题：4.6、4.9、4.13第五章变频器1、理解非线性元件的工作特性（工作特性的非线性、不满足叠加原理、具有频率变换能力）；2、理解变频器的工作原理、变频电路组成（混频器和本振电路）、变频器的主要质量指标；3、理解二级管平衡混频器工作原理及其特点；4、熟悉混频器中的干扰（组合频率干扰和副波道干扰、交调、互调、相互混频等）及简要分析计算、克服干扰措施等。

参考习题：5.17、5.21、5.35第六章高频功率放大器1、理解高频功率放大器的工作特性；2、谐振功放的工作原理及计算（P=、P0、Pc、ηc、Rp等）（重点）；3、高频功率放大器的动态特性与负载特性(Rp变大时，工作状态的变化：欠压→临界→过压)；4、传输线变压器原理:传输线与变压器原理的结合。

高频电子线路复习提纲复习提纲频率选择回路和阻抗变换1，掌握并联谐振回路的阻抗表达式，幅频特性z(j?)、相频特性?z(?)、谐振频率?0、q值、通频带bw0.72.掌握变压器、电容器和感应分压器电路的阻抗变换特性。

3.掌握L型阻抗变换网络的计算。

4.抽头电路，可以通过改变电感线圈的抽头或者电容的分压。

（单调谐回路和双调谐回路、带宽、临界耦合时的带宽）低噪声放大器1.掌握晶体管的混合？参数等效电路，y参数等效电路。

了解晶体管静态工作点与其小信号等效参数之间的关系。

2.掌握单级小信号调谐放大器的电路结构和工作原理，等效电路的求解及其简化，增益、带宽和选择性指标的求解。

3，了解多级小信号调谐放大器的几种级联调谐方式及其增益和通频带的变化情况。

4，了解实现低噪声放大器的基本思路和具体电路措施。

（多级单调谐小信号放大器级联，高频小信号放大器功率增益和噪声系数）高频功率放大器1.掌握C类功率放大器的电路组成：馈电电路和耦合电路的工作原理和基本电路形式。

了解C类功率放大器的实际电路。

2，掌握c类功放的电路特点及其基本工作原理，影响放大器效率的因素（集电极电压与电流的乘积的时间平均值）及提高效率的途径（集电极电压或电流总有一个接近为0，导通角?）。

3.掌握C类功放电路在折线近似条件下的解决方案：icm、？0(?)、? 1(?)、 po、pc、pdc、？解决方案。

4.了解C类功放的三种工作状态，判断条件，以及四个基本因素（VBB、VIM、VCC、re）对工作状态（负载特性、放大特性、基极调幅特性、集电极调幅特性、级联放大器、高频功率放大器工作状态）的影响。

噪声与非线性失真1.了解非线性电路的定义和主要特征。

了解阻塞、互调和互调的原因和现象，了解1dB压缩点和IIP3的定义和计算方法。

2.掌握幂级数分析方法及其应用（条件和实例）。

3.掌握折线分析法及其应用（条件和实例）。

4.掌握开关函数分析方法及其应用（条件和示例）。
