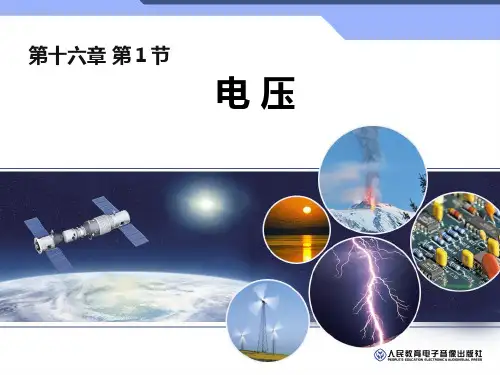

第十六章 第１节
电压
起电机两个放电球之间的电压高达几万伏。
想想做做
两次实验小灯泡的亮度相同吗？ 你认为是什么原因引起的？
一、电压 （U）
1．电压的意义 要让一段电路中有电流，它的两端就要有电压。 电源的作用就是给用电器两端提供电压。
用水压类比电压Leabharlann 一、电压 （U）2．电压的单位： 国际单位：伏特（volt） ，简称伏（ V ）。 常用单位：千伏（kV）；毫伏（mV）。 换算： 1 kV =1 000 V= 103 V 1 mV =0.001 V= 10-3 V
实验结果表明，电压表两次的示数是相等 的，即在只有一个用电器的电路中，用电器两 端的电压与电源电压相等。
练一练
1．两个表的读数各是多少？
量程0~3 V 1.6 V
量程0~15 V 8 V
在预先不知道被测电压大约值的情况下， 如果判定被 测电压不会超出15 V，可以先用最大测量值为15 V的量程 ，如果测得的电压不超过3 V，为提高读数的准确性，可以 改用最大测量值为3 V的量程进行测量。
2．练习用电压表测量电压 实验
（1）电压表怎样连接？
V
（2）电压表的读数 读数步骤： 第一步，看量程； 第二步，看最小分度值； 第三步，读数。
（3）估计被测电压，选择适当量程。如果判定被测电 压不会超出15 V，可以先用最大测量值为15 V的量程。如果 测得的电压不超过3 V，为提高读数的准确性，可以改用最 大测量值为3 V的量程。
实验结果
将电压表接在小灯泡两 端，接通电路，读取的数据 是 ＿＿＿＿ V ；
将电压表接在电 源两端，接通电路，读取的 数据是 ＿＿＿＿ V。
（3）动手测量用电器两端的电压和电源两端 的电压。
提示
（1）调零（把指针调到零刻度）后，把电压表与被测 电路并联接入电路（只能与被测部分并联），“—”接线柱 靠近电源的负极，“3”或“15”接线柱靠近电源的正极。
（2） 3 V量程用“—”和“3”两接线柱，标尺每小格0.l V ，每大格l V；15 V量程用“—”和“15”两接线柱，标尺每小 格0.5 V，每大格5 V。
结构
外形见图，指针在标尺左端置零。标尺上有两种刻度， 分别是0~3 V，0~15 V。调零器在读数窗正下方。接线柱分 别标有“—”、“3”、“15”标记，其中“—”接线柱为公共 端。
使用
用直流电压表测量某元件两端的电压时，应与这个元 件并联。应该使标有“ —”号的接线柱靠近电源的负极， 另一个接线柱靠近电源的正极。所用量程的最大测量值必 须大于被测电路两端的电压。
