电厂化学设备及管道颜色

1.设备篇：1.1 汽机设备：1.2 锅炉及除灰设备1.3 化学专业电气、热控专业2.管道篇2.1 主要工艺管道色彩：发电厂管道油漆施工方法及要求，应遵照中国国电集团编制的《发电企业安全设施配置规范手册》及《火力发电厂保温油漆设计规程》DL/T5072—2007执行。

有保温要求的设备和管道应符合《火力发电厂保温油漆设计规程》第9.1.7条的规定。

为便于识别，管道的介质名称及介质流向箭头应符合下列规定：2.1.1 管道弯头、穿墙处及管道密集、难以辨别的部位，必须涂刷介质名称及介质流向箭头。

介质名称可用全称或化学符号标识。

2.1.2 管道的介质名称和介质流向箭头的位置和形状如图9.1.7所示，图中的尺寸数值见表9.1.7，介质流向箭头的尖角为60°。

2.1.3 管道的介质名称和介质流向箭头的位置和形状1—质流向箭头 2—色环境 3—介质名称2.1.4 当介质流向有两种可能时，应标出两个方向的流向箭头。

2.1.5 介质名称和流向箭头可用黑色或白色油漆涂刷。

2.1.6 对于外径小于76mm 的管道，当在管道上直接涂刷介质名称及介质流向不易识别时，可在需要识别的部位挂设标牌。

标牌上应标明介质名称，并使标牌的指向介质流向。

管道的介质名称和介质流向箭头尺寸管道外每径或保温层外径a b c d e ≤10040603010060101-20060904510080201-3008012060150100301-50010015075150120＞500120180902001502.2 常用管道、支吊架、平台扶梯的油漆色彩。

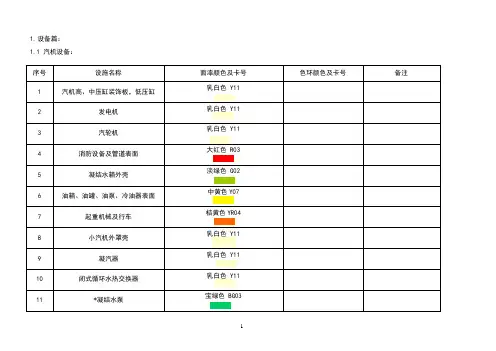

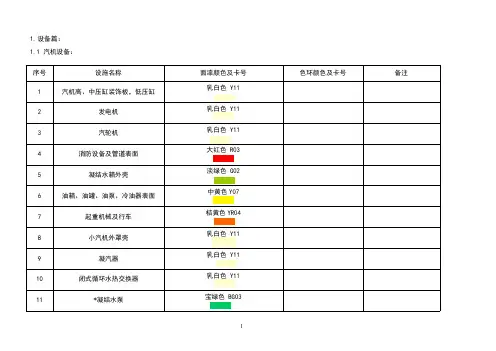

电厂管道及设备颜色标准设备篇：1.1 汽机设备：设备名称：汽机高、中压缸装饰板，低压缸、发电机、汽轮机、消防设备及管道表面、凝结水箱外壳、油箱、油罐、油泵、冷油器表面、起重机械及行车、小汽机外罩壳、凝汽器、闭式循环水热交换器、凝结水泵、真空泵、除氧器及水箱。

面漆颜色及卡号：乳白色Y11、大红色R03、宝绿色BG03、淡(酞)蓝色PB06.备注：所有手柄涂大红色R03，铝皮保温，不锈钢制品，黑色，淡绿色G02.1.2 锅炉及除灰设备：设备名称：锅炉钢架、送风机、一次风机、给煤机、电除尘器支架、密封机风机、冷却风机、电除尘器顶部电控设备、磨煤机油站、管道、磨煤机、磨煤机过轨吊、空预器冲洗水泵、静电除尘器、锅炉卸油泵、供油泵、罗茨真空泵、刮板捞渣机、石子煤仓、浓缩机。

面漆颜色及卡号：中灰色B02、淡（酞）蓝色PB06、桔黄色YR04、淡黄色Y06.1.3 化学专业：设备名称：渣仓、储气罐、除灰用泵、仓泵、精处理混床、精处理再生塔、精处理树脂捕捉器、精处理循环泵、精处理酸罐、精处理碱罐。

面漆颜色及卡号：中灰色B02、淡（酞）蓝色PB06、苹果绿G01、大红色R03、中黄色Y07.Aluminum nFor the color coding of the main process pipelines in power plants。

___ should follow the "Safety ___" and "___" DL/T5072-2007 ___ with the ns of Article 9.1.7 of the "Design ns for Thermal Power Plant ___"。

In order to facilitate n。

the medium name and medium flow n arrow of the pipeline should comply with the following ns:2.1.1 The medium name and medium flow n arrow of the pipeline must be painted on the elbow。

管道防腐及油漆：1．在涂刷底漆前，应清除表面的灰尘、污垢、锈斑、焊渣等物。

涂刷油漆厚度应均匀，不得有脱皮、起泡、流淌和漏涂现象。

2．溢、泄水管外壁刷蓝色调和漆二道。

3．雨水管外壁刷白色调和漆二道。

4．压力排水管外壁刷灰色调和漆二道。

5．消火栓管刷樟丹二道，红色调和漆二道。

自动喷水管刷樟丹二道，红色黄环调和漆二道。

6．管道支架除锈后刷樟丹二道，灰色调和漆二道。

但铜管应在管道与支架之间加橡胶垫隔绝。

7．钢筋混凝土水池内壁做三层玻璃布，并要求一层玻璃布一层无毒环氧树脂交错施工，其粘接应密实无空隙，然后再刷无毒瓷釉防腐涂料；水池内的管道、爬梯及附配件刷无毒瓷釉防腐涂料。

管道涂颜色及标识规范两个相关资料：1：《工业管道的基本识别色、识别符号和安全标识》(GB 7231－2003)工业管道的基本识别色、识别符号和安全标识(GB 7231－2003)国家标准局批准2003－10－01实施本标准第4章4.1；第6章6.1、6.2为强制性的，其余为推荐性的。

本标准是对GB 7231-1987《工业管路的基本识别色和识别符号》首次进行修订。

本标准是参考德国DIN 2403-1984《管道按流体介质的标识》和日本JIS 9102-1987《配管系的识别显示》修订的。

为了便于工业管道内的物质识别，本标准的基本识别色由原来的七种颜色增加到八种颜色，管道内物质的标识方法由原来的二种提高到五种。

本标准的附录A是标准的附录。

本标准自实施之日起，代替GB 7231-1987。

本标准由国家经济贸易委员会安全生产局提出和归口。

本标准负责起草单位：上海市劳动保护科学研究所。

本标准参加起草单位：上海氯碱化工股份有限公司。

本标准主要起草人：沈国定、郑宝琴、吴高兴。

1 范围本标准规定了工业管道的基本识别色、识别符号和安全标识。

本标准适用于工业生产中非地下埋没的气体和液体的输送管道。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

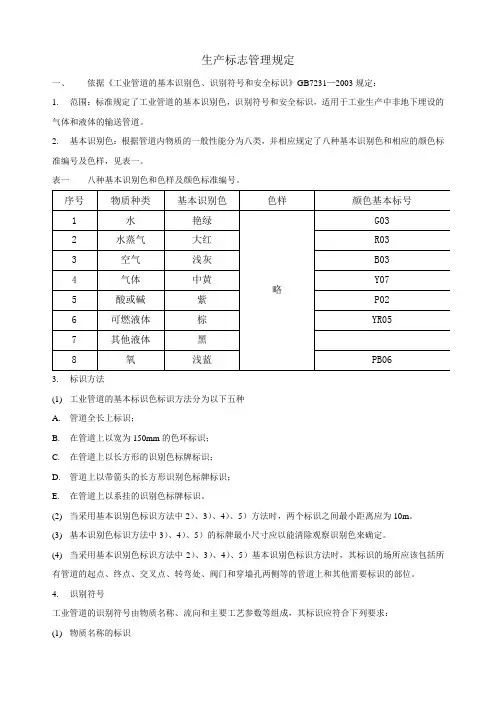

生产标志管理规定一、依据《工业管道的基本识别色、识别符号和安全标识》GB7231—2003规定：1.范围：标准规定了工业管道的基本识别色，识别符号和安全标识，适用于工业生产中非地下埋设的气体和液体的输送管道。

2.基本识别色：根据管道内物质的一般性能分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样，见表一。

表一八种基本识别色和色样及颜色标准编号。

3.标识方法(1)工业管道的基本标识色标识方法分为以下五种A.管道全长上标识；B.在管道上以宽为150mm的色环标识；C.在管道上以长方形的识别色标牌标识；D.管道上以带箭头的长方形识别色标牌标识；E.在管道上以系挂的识别色标牌标识。

(2)当采用基本识别色标识方法中2）、3）、4）、5）方法时，两个标识之间最小距离应为10m。

(3)基本识别色标识方法中3）、4）、5）的标牌最小尺寸应以能清除观察识别色来确定。

(4)当采用基本识别色标识方法中2）、3）、4）、5）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

4.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：(1)物质名称的标识A.物质全称，如主蒸汽、氮气、给水、送风管等。

B.化学分子式，如N2 、H2SO4、H2O等。

(2)物质流向标识A.工业管道内物质的流向用箭头表示图表示，如果管道内物质的流向是双向的，则以双向箭头表示。

B.当采用基本识别色标识方法中4）、5）方法时，则标牌的指向就作为管道内的物质流向。

如果管道内物质的流向是双向的，则标识牌指向应作成双向的。

(3)物质的压力、温度、流速等工艺参数的标识：使用时可按需自行确定采用。

(4)名称和流向中的字母，数字的最小字体，以及识别符号中箭头的最小外形尺寸，应以能清楚观察识别符号来确定。

二、依据《火力发电厂保温油漆设计规程》标准DL/T5072—1997规定：为了标志介质种类、流向和管道名称，管道必须涂以油漆。

Q/QDJS 江苏华电戚墅堰发电有限公司企业标准Q/QDJS 20311—2015 设备、管道保温及油漆颜色管理2015-11-30发布2015-12-10实施目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 职责 (1)5 管理内容与方法 (1)5.1 设备、管道保温 (1)5。

2 设备、管道涂漆和色标管道涂漆及色标 (3)前言本标准按照Q/QDJS 20002—2015《标准编写规范》给出的规则起草。

本标准由江苏华电戚墅堰发电有限公司标准化委员会提出并归口。

本标准起草部门：生产技术部.本标准主要起草人：孙军。

本标准委托生产技术部负责解释。

本标准首次发布.设备、管道保温及油漆颜色管理1 范围本标准规定了江苏华电戚墅堰发电有限公司设备、管道保温及油漆颜色管理的职责、管理内容与方法、报告与记录。

本标准适用于江苏华电戚墅堰发电有限公司设备、管道保温及油漆颜色管理工作.2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件.凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB8174 设备及管道保温效果的测试与评价GB50185 工业设备及管道绝热工程质量检验评定标准《电力工业技术管理法规》DL5011 电力建设施工及验收技术规范—汽轮机组篇DL5047 电力建设施工及验收技术规范-锅炉机组篇DL5031 电力建设施工及验收技术规范(管道篇)DL5072 火力发电厂保温油漆设计规程DL/T776—2001火力发电厂保温材料技术条件DL/T934-2005火力发电厂保温工程热态考核测试与评价规程DL/T936—2005火力发电厂热力设备耐火及保温检修导则DL5000—2000火力发电厂设计技术规程3 术语和定义下列术语和定义适用于本文件.无。

4 职责4.1 生产技术部是设备、管道保温及油漆颜色管理的归口部门。

化工管道颜色国家标准化工管道颜色国家标准是为了在化工生产中统一管道颜色，以便于识别和管理管道系统。

根据国家标准，化工管道的颜色应当符合统一的规定，以确保生产安全和工作效率。

下面将介绍化工管道颜色国家标准的相关内容。

首先，根据国家标准，化工管道颜色应当符合以下规定，红色代表易燃危险物质，橙色代表易燃液体或气体，黄色代表有毒危险物质，绿色代表非常规危险物质，蓝色代表可燃气体，紫色代表放射性危险物质，黑色代表非常规危险物质，白色代表蒸汽或其他非常规危险物质。

这些颜色的规定是为了方便工作人员在生产现场快速识别管道的内容，以便采取相应的安全措施。

其次，根据国家标准，化工管道颜色的标识应当清晰可见，不得模糊或褪色。

标识应当采用耐腐蚀、耐高温、耐低温的材料制作，以确保标识的持久性和可靠性。

此外，标识的位置应当合理布局，便于工作人员在需要时快速找到并识别管道颜色，避免发生意外事故。

再次，根据国家标准，化工管道颜色的标识应当配备文字说明，以便于工作人员了解管道的具体内容和危险性。

文字说明应当简洁明了，符合国家标准规定的内容，不得含有任何误导性信息。

标识的文字说明应当与管道颜色相匹配，以确保工作人员能够准确理解管道的内容和危险性。

最后，根据国家标准，化工管道颜色的标识应当定期检查和更新，以确保标识的清晰可见和准确性。

一旦发现标识模糊、褪色或损坏，应当立即进行更换或修复。

此外，管道颜色的标识应当与管道内容保持一致，不得存在任何混淆或错误。

综上所述，化工管道颜色国家标准的制定和执行对于化工生产安全至关重要。

只有严格遵守国家标准的规定，才能有效地保障生产现场的安全和工作人员的健康。

希望相关部门和企业能够高度重视化工管道颜色国家标准的执行，确保生产现场的安全和稳定运行。

1.设备篇：1.1 汽机设备：1.2 锅炉及除灰设备1.3 化学专业电气、热控专业2. 管道篇2.1 主要工艺管道色彩：发电厂管道油漆施工方法及要求，应遵照中国国电集团编制的《发电企业安全设施配置规范手册》及《火力发电厂保温油漆设计规程》DL/T5072—2007执行。

有保温要求的设备和管道应符合《火力发电厂保温油漆设计规程》第9.1.7条的规定。

为便于识别，管道的介质名称及介质流向箭头应符合下列规定：2.1.1 管道弯头、穿墙处及管道密集、难以辨别的部位，必须涂刷介质名称及介质流向箭头。

介质名称可用全称或化学符号标识。

2.1.2 管道的介质名称和介质流向箭头的位置和形状如图9.1.7所示，图中的尺寸数值见表9.1.7，介质流向箭头的尖角为60°。

2.1.3 管道的介质名称和介质流向箭头的位置和形状1—质流向箭头 2—色环境 3—介质名称2.1.4 当介质流向有两种可能时，应标出两个方向的流向箭头。

2.1.5 介质名称和流向箭头可用黑色或白色油漆涂刷。

2.1.6 对于外径小于76mm 的管道，当在管道上直接涂刷介质名称及介质流向不易识别时，可在需要识别的部位挂设标牌。

标牌上应标明介质名称，并使标牌的指向介质流向。

管道的介质名称和介质流向箭头尺寸管道外每径或保温层外径a b c d e ≤100 40 60 30 100 60 101-200 60 90 45 100 80 201-300 80 120 60 150 100 301-500 100 150 75 150 120 ＞500120180902001502.2 常用管道、支吊架、平台扶梯的油漆色彩。

工业管道颜色国家标准工业管道的颜色标准是指在工业生产和使用过程中，为了便于区分管道的用途和内容，统一规定了管道颜色的标准。

这样不仅有利于管道的管理和维护，还能够提高工作效率，降低安全隐患。

在不同国家和地区，对于工业管道颜色标准的规定可能会有所不同，但是大部分国家都会参考国际标准进行制定。

下面将简要介绍一些常见的工业管道颜色国家标准。

首先，美国的工业管道颜色标准是由美国国家标准协会（ANSI）制定的。

根据ANSI的规定，常见的管道颜色标准包括，红色用于火灾防护设施和应急设备，黄色用于气体、油气混合物和燃料油，绿色用于给水管道，蓝色用于冷却水管道，紫色用于不可燃气体，白色用于蒸汽管道，黑色用于废水和污水管道，橙色用于化学品管道，棕色用于有害液体和气体管道。

其次，欧洲的工业管道颜色标准是由欧洲标准化委员会（CEN）制定的。

根据CEN的规定，常见的管道颜色标准包括，红色用于易燃液体和气体，黄色用于腐蚀性液体和气体，绿色用于非腐蚀性液体，蓝色用于冷却水，紫色用于酸碱性液体，白色用于蒸汽，黑色用于废水和污水，橙色用于化学品，灰色用于其他液体和气体。

此外，中国的工业管道颜色标准是由中国国家标准化管理委员会制定的。

根据中国的规定，常见的管道颜色标准包括，红色用于易燃易爆气体和液体，黄色用于有毒有害气体和液体，绿色用于非毒非害气体和液体，蓝色用于水，紫色用于蒸汽，白色用于气体，黑色用于废水和污水，橙色用于油品，灰色用于其他。

总的来说，不同国家和地区对于工业管道颜色标准的规定都有所不同，但是大体上都是根据管道的用途和内容来进行区分和标识。

遵循这些颜色标准不仅有利于工业生产和使用过程中的管道管理和维护，还能够提高工作效率，降低安全隐患。

因此，在工业生产和使用过程中，必须严格遵守相应的管道颜色标准，确保管道的正确标识和使用，保障生产安全和人身安全。

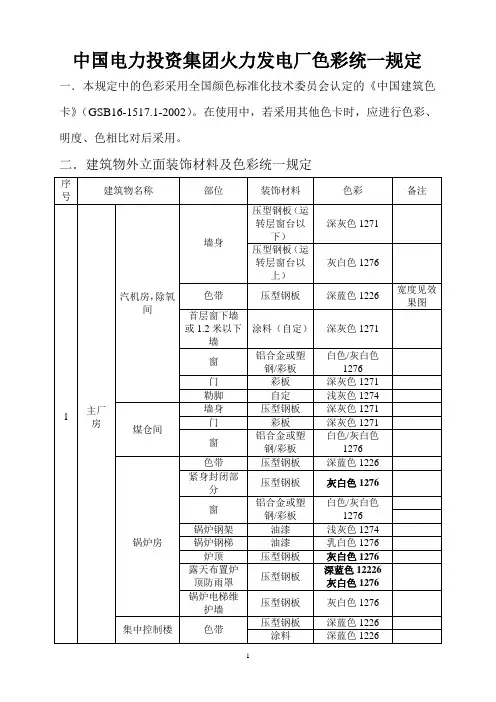

中国电力投资集团火力发电厂色彩统一规定一．本规定中的色彩采用全国颜色标准化技术委员会认定的《中国建筑色卡》（GSB16-1517.1-2002）。

在使用中，若采用其他色卡时，应进行色彩、明度、色相比对后采用。

二．建筑物外立面装饰材料及色彩统一规定
1
注：雨篷的材料及颜色同墙身。

三．建筑室内色彩
注：①除化学建筑零米沟盖板外，其他建筑零米沟盖板均采用混凝土或钢质沟盖板，颜色为蓝灰色（卡号：1614）。

②墙裙高1.8米，材料为耐擦洗涂料或墙砖，颜色为白色。

③踢脚高150mm材料及颜色同地面。

三、设备色彩：
设备按工艺系统划分主要有：汽轮机设备及系统、锅炉设备及系统、电气设备及系统、热工自动化、运煤系统、除灰渣系统、水处理设备及系统、水工设施及系统、采暖通风和空气调节。

由于大部分设备的色彩是由供货厂家在生产厂涂刷完成，故在订货时，合同中要明确面漆色及卡号。

全厂起吊设备的面漆颜色为橘黄色（卡号：1094）；消防设备的面漆颜色为大红色（卡号：1085）；汽机、辅机等油系统设备的面漆颜色为中黄色（卡号：1112）；屋顶风机的面漆颜色为银灰色（卡号：0622）
注：国家、行业有特殊规定的按国家、行业标准执行。

5、除灰渣设备
二、全厂管道色彩
发电厂管道油漆施工方法及要求，应遵照《火力发电厂保温油漆设计规程》DL/T5072-1997执行。

有保温要求的设备和管道应符合《火力发电厂保温油漆设计规程》第7.1.3条的规定。

1、管道着色及介质流向见《关于集团公司火电厂主要设施色彩规定的通知》。

按集团公司04年。

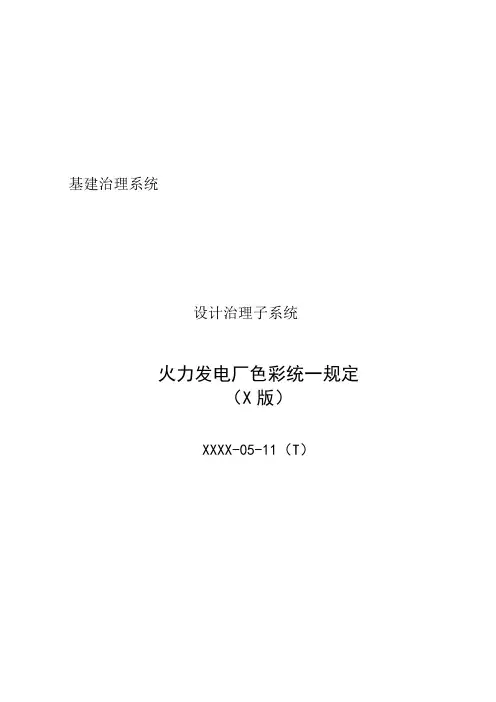

基建治理系统设计治理子系统火力发电厂色彩统一规定（X版）XXXX-05-11（T）目录错误!未定义书签。

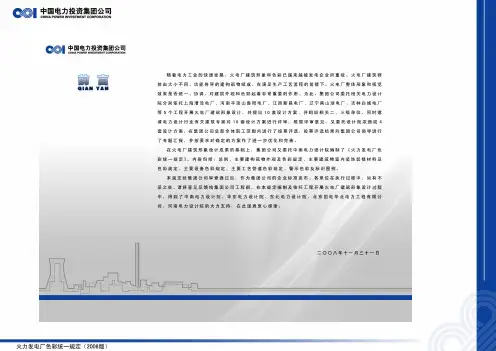

. 总那么........................ {P}H. 建筑物外立面色彩{P}H. 建筑1 . 总那么1 .1为实现XX电力有限责任公司提出的“六更一创”目标；标准XX电力公司所属火力发电厂的色彩，建设具有现代文明、整体和谐、环境优美的火力发电厂；制造利于平安运行的环境，营造舒适的工作气氛；使建筑设计、建筑施工中色彩的运用、色彩的操纵、色彩的标定准确而简便，特制定《 XX电力公司火力发电厂色彩统一规定》。

1 .2本规定包括火力发电厂建筑物外立面色彩、建筑室内饰面色彩、构筑物及设施色彩、设备色彩、管道色彩、平安警示标志色和企业标志等内容。

1 .3本规定依据《火力发电厂设计技术规程》DL 5000—2000、《火力发电厂建筑设计规程》DL/T 5094—199九、《火力发电厂建筑装修设计标准》DL/T 5029—94、《火力发电厂保温油漆设计规程》DL/T 5072—1997和发电企业NOSA五星安健环治理系统文件编制。

1 .4本规定中设备、管道及金属构件的油漆色彩，按全国涂料和颜料标准化技术委员会认定的《漆膜颜色标准样卡》GSB05-1426-2001选定。

建筑饰面材料的色彩按国家建筑标准设计图集《经常使用建筑色》02 J503—1 选定。

1 .5油漆及饰面材料的选择应做到技术先进、经济合理、平安靠得住（持久度、耐老化、耐污染、耐清洗性能强），且便于施工和保护。

施工时应严格按有关的施工工艺要求及施工验收标准执行。

2 . 适用范围本《 XX电力公司火力发电厂色彩规定》适用于新建、改建和扩建电厂的设计、装修、施工、安装、运行、检修、产品制造和涉及工程色彩的各方面利用。

3 . 建筑物外立面色彩3 .1色彩是建筑物的重要美感因素；是使建筑群体统一、和谐的重要手腕；利用色彩能够形成企业的象征；利用色彩能够既不提高造价，又能使建筑群体取得转变无穷的成效，因此任何建筑、任何建筑群体在艺术造型时都离不开色彩。

发电厂管道色环介质流向等技术要求
发电厂的管道色环、介质流向等技术要求主要有以下几个方面：
1.管道色环的标识：为了方便维修和操作人员对管道进行识别和辨认，发电厂在各个管道上都要安装色环进行标识。

一般来说，热力管道采用红色，冷力管道采用蓝色，蒸汽管道采用黄色，气体管道采用绿色，化学品
管道采用橙色，暗水管道采用紫色等不同颜色进行标识。

2.管道介质的流向：发电厂的管道系统通常由多条管道组成，每条管
道都有自己的介质流向。

为了确保管道运行正常，防止介质逆流、混流等
问题，必须严格控制管道介质的流向。

一般来说，管道上都有箭头的标识，用来表示介质流向的方向。

操作人员在操作管道时，必须按照箭头指示的
方向进行操作，以保证管道介质的正常流动。

3.管道系统的设计和施工：管道系统是发电厂的重要组成部分，其设
计和施工必须符合相关国家标准和规范。

在设计时，要考虑到管道的材料、尺寸、承压能力等因素，确保管道能够承受正常运行条件下的工作压力。

在施工时，要保证管道的连接牢固，并采用合适的防腐蚀措施，以延长管
道的使用寿命。

4.管道的维护和检修：管道是发电厂的重要设备，必须进行定期的维
护和检修。

这包括对管道进行清洗、防腐蚀处理、泄漏检测等工作。

同时，还需要检查和更换管道中的阀门、法兰、管件等部件，以确保管道的正常
运行。

总之，管道色环、介质流向等技术要求是发电厂管道系统设计、施工、运行和维护的重要内容。

只有做好这些技术要求的相关工作，才能确保发
电厂的管道系统能够安全、稳定地运行，提供可靠的介质输送和供应服务。

发电厂关于生产设备管道着色介质流向及安全警示线的规定一、色标管理： 生产设备色标管理是环境卫生学的一个重要内容，它已经运用到企业的管理方面，是企业标准化管理不可缺少的组成部分。

根据原国家电力工业部颁发的“火力发电厂保温油漆设计规程”（ＤＬ／Ｔ５０７２—１９９７），对生产设备及管道色标管理的规定，制定我厂色标管理要求如下：１、管道着色及介质流向：（介质色标释义附表一）附表一：序号 管道名称 底漆颜色 色环颜色０１ 主蒸汽、再热蒸汽管道 －　－　－　－　－ 无 无环０２ 抽汽、背压蒸汽、供热管道 －　－　－　－　－ 无 ＭＹ１００红色０３ 其它蒸汽管道 －　－　－　－　－ 无 红色０４ 凝结水管道（保温） －　－　－　－　－ 无 Ｃ２５Ｙ５０浅绿０５ 凝结水管道（不保温） Ｃ５０Ｙ１００浅绿 无环０６ 给水管道 －　－　－　－　－ 无 ＣＹ１００绿色０７ 除盐水、化学补充水管道 浅绿 白色０８ 疏放水、排放水管道 －　－　－　－　－ 无 绿色０９ 热网水管道 －　－　－　－　－ 无 褐色１０ 循环水、工业、射水、灰水管道 Ｋ１００黑色 无环１１ 消防水管道 ＭＹ１００红色　无环１２ 油管道（排油、回油、污油） Ｙ１００黄色 无环１３ 冷风道 Ｃ５０浅蓝 无环１４ 热风道、除尘器加热风道 －　－　－　－　－ 无 Ｃ１００黑色１５ 烟道 －　－　－　－　－ 无 无环１６ 原煤管道 Ｋ１００黑色 无环１７ 制粉、送粉管道（保温） －　－　－　－　－ 黑色１８ 送粉管道（不保温） 浅灰 Ｋ１００黑色１９ 空气管道 天蓝 无环２０ 氧气管道 蓝色 红色２１ 氢气管道 橙色 无环２２ 二氧化碳、氮气管道 Ｋ４０浅灰 ＭＹ１００红色２３ 乙炔管道 白色 ＭＹ１００红色２４ 联氨 橙黄 红色２５ 酸液 浅灰 橙黄２６ 碱液 浅灰 雪青２７ 磷酸三钠溶液 绿色 红色２８ 过滤水 浅蓝 无环２９ 工业水及水箱、埋地管道 黑色 无环３０ 除盐水箱、补水箱 浅绿色 无环３１ 主变、厂用变压器 电机灰△ 无环３２ 发电机、励磁机本体、汽机低压缸　豆绿△ 无环３３ 汽机高压缸、导汽管、化妆板 银色灰△ 无环３４ 单元、就地仪表盘 湖水绿△ 无环３５ 支吊架、平台扶梯 银灰 无环３６ 各类阀门 灰色 无环３７ 阀门手轮 红色 无环３８ 电机 电机灰△ 无环３９ 泵、风机、管道支架、钢架步道 灰色 无环４０ 栏杆 除电镀外天蓝△　无环注：“　－　－　－　－　－”代表可刷银粉，“△”代表本厂自定色。

1.设备篇：1.1 汽机设备：1.2 锅炉及除灰设备1.3 化学专业1.5电气、热控专业2.管道篇2.1 主要工艺管道色彩：发电厂管道油漆施工方法及要求，应遵照中国国电集团编制的《发电企业安全设施配置规范手册》及《火力发电厂保温油漆设计规程》DL/T5072—2007执行。

有保温要求的设备和管道应符合《火力发电厂保温油漆设计规程》第9.1.7条的规定。

为便于识别，管道的介质名称及介质流向箭头应符合下列规定：2.1.1 管道弯头、穿墙处及管道密集、难以辨别的部位，必须涂刷介质名称及介质流向箭头。

介质名称可用全称或化学符号标识。

2.1.2 管道的介质名称和介质流向箭头的位置和形状如图9.1.7所示，图中的尺寸数值见表9.1.7，介质流向箭头的尖角为60°。

2.1.3 管道的介质名称和介质流向箭头的位置和形状1—质流向箭头2—色环境3—介质名称2.1.4 当介质流向有两种可能时，应标出两个方向的流向箭头。

2.1.5 介质名称和流向箭头可用黑色或白色油漆涂刷。

2.1.6 对于外径小于76mm的管道，当在管道上直接涂刷介质名称及介质流向不易识别时，可在需要识别的部位挂设标牌。

标牌上应标明介质名称，并使标牌的指向介质流向。

管道外每径或保温a b c d e层外径≤100 40 60 30 100 60101-200 60 90 45 100 80201-300 80 120 60 150 100301-500 100 150 75 150 120＞500 120 180 90 200 150管道的介质名称和介质流向箭头尺寸2.2 常用管道、支吊架、平台扶梯的油漆色彩。

序号管道名称底色色环
1主蒸汽、再热蒸汽管道——无环
2 抽汽、背压蒸汽、供热管道——红色
3其他蒸汽管道——红色
4凝结水管道（保温）——浅绿色
5凝结水管道（不保温）浅绿色无环
6 给水管道——绿色
7 除盐水、化学补充水管道浅绿色白色
8疏放水、排水管道——绿色
9热网水管道——褐色
10循环水、工业水、射水、冲灰水管道黑色无环11消防水管道红色无环
12油管道黄色无环
13冷风道浅蓝色无环
14热风道、除尘器加热风道——蓝色
15原煤管道黑色无环
16
制粉、送粉管道（保温）——黑色
17送粉管道（不保温）浅灰色黑色
18天然气、高炉煤气管道蓝色黑色
19空气管道天蓝色无环
20氧气管道蓝色红色
21氢气管道橙色无环
22二氧化碳、氮气管道浅灰色红色
23 乙炔管道白色红色
24 埋地管道黑色无环
25 工业水箱黑色无环
26 硫酸亚铁和硫酸铝管道褐色无环
27 盐水管道6 白色雪青色
28 氯气管道深绿色白色
29 石灰浆浅灰色白色
30 过滤水浅蓝色无环
31 磷酸三钠溶液3 绿色红色
32 碱液浅灰色雪青色
33 酸液浅灰色橙色
34 氨气管道黄色黑色
35 支吊架、平台扶梯银灰色无环。
