温控器说明书【篇一：温控器说明书】安全指导在安装、操作和运行本温控器前，请仔细阅读本说明书，并妥善保管。
本温控器有危险电压，并监控电力变压器，如果不按照本说明书的规定操作可能会导致财产损失或人员严重受伤甚至死亡。
只有合格的技术人员才允许操作本温控器，在进行操作之前，要熟悉说明书中所有安全说明、安装、操作和维护规程。
本温控器的正常运行取决于正确的运输、安装、操作和维护。
1、温控器是电子计量产品，其使用寿命为五年，每年需进行周期检验。
2、本温控器只能按照本公司规定的目的和方法使用。
未经授权的修改和使用非本公司所出售或推荐的零配件都有可能导致本系统出现故障，甚至损坏。
3、使用前请您详细阅读该说明书。
设计部门的工作人员请重点参阅性能指标、外形尺寸、机械安装及电气连接；安装人员请重点参阅外形尺寸、机械安装、电气连接及异常现象处理；使用人员请重点参阅基本操作及异常现象处理。
4、每台温控器在使用前应进行功能测试，以保证使用的可靠性及测量、控制的精度。
5、温控器在运输时应采用原包装，以免造成机械损坏。
6、温控器不使用时，请进行防潮处理。
7、温控器使用时应注意电源等级（无特殊说明时，一般为ac220v）。
8、当您准备使用温控器时，请仔细阅读该说明书的电气连接部分，确认连接无误后再给温控器送电！9、为保证温控器输入信号质量，温控器正常运行前务必拧紧传感器插头。
10、在干式变压器进行耐压测试前，必须将传感器插头与温控器分离，以避免温控器被损坏。
11、切勿用打火机等明火对传感器探头进行模拟温升试验，否则会损坏pt100传感器。
12、避免在含有二氧化硫（so2）或其他腐蚀性气体的环境中使用本温控器，否则会使继电器的触点失效。
温控器属于电子精密仪表，请客户妥善保管和放置，如确有问题，本说明书上或温控器面膜上有我公司的服务电话，请客户与本公司联系，公司有专人负责处理，谢谢合作。
同时感谢您使用我公司的温控器产品，不足之处请您提出宝贵意见。
DB型不锈钢控温电热板说明书一、产品简介不锈钢电热板广泛用于样品的烘培、干燥和作其它温度试验,是生物、遗传、医药卫生、环保、生化实验室、分析室、教育科研的必备工具.其主要特点:1、加热器采用特殊成型工艺制作,高温状态无翘曲变形。
2、工作面板选材不锈钢,有优越的抗腐蚀性能,工作面温度均匀。
3、升温快且均匀,操作简便,使用安全。
二、技术指标指标型号DB-1DB-2DB-3DB-4加热功率600W800W1000W1500W工作面积300㎝²600㎝²770㎝²1200㎝²外形尺寸250*160*190320*200*190350*220*190400*300*190电源交流220V±10%50HZ三、用户工作参数的设定及参数说明测量范围0℃—999℃测量误差±1%FS分辨率±1℃电压范围交流220V工作环境-5℃—50℃，相对湿度35%—85%输出方式220V/15A可控硅定时范围0-999分钟操作方式触摸按鍵测量值修正-99℃—+99℃开孔尺寸68mm×68mm四、操作说明1、设置温度按SET键进入温度设置模式设置或查看设定值，按下SET键看到数字闪动表示在设置模式下，按向上钮增加设置值，向下钮减少设置值，一直按着不放会一直增加或减少到您需要的值，设置完毕，再按下SET按钮退出设置模式，返回正常工作测量模式。
2、调整参数Sc:按着SET键3秒钟不放后进入内部参数设置调整界面，界面显示Sc是误差校准值，表示温控仪测定值和实际值的误差，默认为0.0，您可以再按下SET键，显示闪动的数字进入调整状态（以下参数设置方式一样），按上或下按钮调整数值。
（-99~99）E:设置完后按SET键进入下个参数的调整，界面显示E表示断点控制的提前量（仅当P值设置为0时生效），默认值为5，调整方式和Sc一样。
P:再按下SET键进入第三个参数，界面显示P表示P值设定，P值的含义大致为启动控制温度=设定值-（100/P值）。
温度控制器（KSW-6-16)使用说明书一、简介KSW-6-16型号温度控制器为1300℃电炉的配套设备，与铂铑—铂热电偶配套使用，可对电炉内的温度进行测量、显示、控制，并可使炉膛内的温度自动保持恒温。
以硅碳棒为加热元件的高温电阻炉，其加热元件的冷态与热态时的电阻值相差较大，在长期使用中硅碳棒的电阻值将逐渐变大（也称之为老化）。
所以必须与调压设备配套使用，KSW-6-16型号的温度控制器具有温度控制和电压调节二种功能，该温度控制器的温度显示有数字显示和指针显示二种，其中尤以固态继电器为执行元件并配以数字显示的控制器性能更为优越。
二、结构及工作原理温度控制器的外壳由钢板冲压折制成型并采用铝合金框架结构，外壳表面采用高强度的静电喷涂，漆膜光滑牢固。
控制器的前部装有温度控制仪表、电压表、电流表和电源开关。
控制器的内部装有可控硅（固态继电器）、线路板及螺旋保险和接线端子等电器元件。
该温度控制系统采用了优质电子集成元件，控温灵敏、性能可靠、使用方便。
其工作原理：热电偶将电炉内部的温度转换为毫伏电压值，经过集成放大器的放大、比较后，输出移相控制信号，有效地控制可控硅的导通角，进而控制硅碳棒的平均加热功率，使炉膛内的温度保持恒温。
三、设备的安装及使用3.1 设备安装前应将电炉温度控制器放在平整的工作台上，先进行外观的检查：外观应无破损，仪表外观应完好，电源开关完好，使用说明书、合格证齐全。
安装使用前应仔细阅读产品使用说明书并按其要求进行安装与操作。
3.2 指针式温度控制仪表的设定与使用:指针式温度控制仪表应先观察仪表指针是否指在零位，如不在零位，可左右轻微地调节仪表的机械调零螺钉，使之对正即可。
根据不同的工作温度，将设定温度旋钮上的白色标记指到相应的温度上。
红灯亮表示停止加热，绿灯亮表示加热，红绿灯交替亮灭表示进入时间比例加热段或恒温段。
该仪表最高控制温度为1600℃。
3.3 数字式温度控制仪表设定与使用：数字式温度控制仪表不需要调零，将测量/设定开关拨到设定位置后，旋转设定旋钮，温控仪表显示的数字即设定的工作温度。

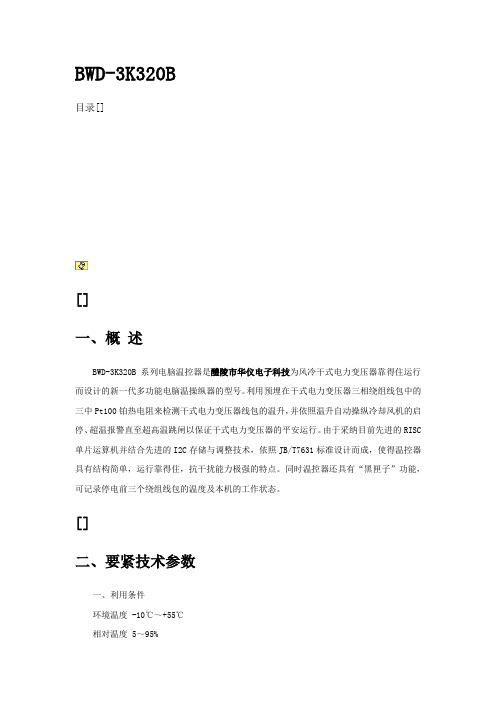

BWD-3K320B目录[][]一、概述BWD-3K320B系列电脑温控器是醴陵市华仪电子科技为风冷干式电力变压器靠得住运行而设计的新一代多功能电脑温操纵器的型号。
利用预埋在干式电力变压器三相绕组线包中的三中Pt100铂热电阻来检测干式电力变压器线包的温升，并依照温升自动操纵冷却风机的启停、超温报警直至超高温跳闸以保证干式电力变压器的平安运行。
由于采纳目前先进的RISC 单片运算机并结合先进的I2C存储与调整技术，依照JB/T7631标准设计而成，使得温控器具有结构简单，运行靠得住，抗干扰能力极强的特点。
同时温控器还具有“黑匣子”功能，可记录停电前三个绕组线包的温度及本机的工作状态。
[]二、要紧技术参数一、利用条件环境温度 -10℃～+55℃相对温度 5～95%大气压 60～160Kpa工作电压 AC170～AC250V（48～60Hz）二、测量范围～200℃3、分辨率℃4、测量精度±1℃五、操纵精度±1℃六、功耗＜8VA7、重量＜1Kg八、传感器参数 Pt100九、抗干扰性能符合JB/T7631标准10、触点容量风机 AC125/10A或AC220/7A 三组（选配）或单相有源风机AC220/21A 一组超温报警 AC125/10A或AC220/7A 一组超温跳闸 AC125/10A或AC220/7A 一组1一、仪表外型尺寸80×160×134mm嵌装开孔尺寸154×77mm[]三、产品型号及功能BWD-3K320B系列电脑温控器产品型号及其功能如下表：型号功能BWD温控器BWD-3KA巡回检测和湿示器度，超温报警，超高温自动跳闸，传感器故报警，不控制风机。
（塑壳）系列嵌入安装开孔BWD-3K320B巡回显示温度，控制风机启停，超温报警，超高温自动跳闸，感器故障报警，故障信号输出（选配）。
尺寸55×77mm BWD-3K320C C在BWD-3K320B型所有功能基础上，增加485接口。
温湿度控制器一、产品概述温湿度控制器，主要应用于需要对被测环境进行自动温湿度调节的场合，用户可通过按键分别调整温湿度的上、下限值来控制加热或排风实现自动控制，显示方式为数码管显示。
二、基本功能：2.1 温度测量范围：-25℃～+80℃±1℃；2.2 湿度测量范围：相对湿度RH: 0%～99% 精度±3%RH；2.3 控制方式：温度采用上、下限和回差控制，湿度采用上、下限控制，所有参数均可设置；2.4 输出控制类型：两组继电器触点，分别为加热和排风，每路最大负载AC250V /3A，均为有源输出。
三、技术指标：3.1电源：AC 220V±20%3.2 工作环境：温度:-25℃～+55℃，相对湿度：<95%RH3.3控制设定范围：温度：0℃～80℃，相对湿度：50%RH～99%RH3.4 本机功耗：<3W3.5自检功能：若数码管显示“–––”，则为检测到传感器故障；若加热或排风运行过程中相应指示灯熄灭，则检测到加热或排风故障。
四、工作原理：4.1 温度控制：当被测环境温度低于设定温度下限时，本仪器启动电加热设备开始加温，此时加热指示灯亮，温度升至比下限温度设定值高回差值时，即：W测≥W下限+回差，停止加温。
当被测环境温度高于设定温度上限时，本仪器启动降温设备（如风机或空调）开始降温，此时排风指示灯亮，温度降至比上限温度设定值低回差值时，即：W测≤W上限－回差，停止降温。
4.2 湿度控制：当被测环境湿度超过设定湿度上限时。
如果当前温度较高，即：W测≥W下限＋(W上限－W下限)×3÷4，采用降温（或排风，视具体地区采用不同设备）抽湿，此时排风指示灯亮；抽湿过程中，如果温度低于下限温度+2度后，自动转为加热降湿；当降湿过程中温度高于上限温度-2度后，自动转为降温抽湿，直至湿度低于设定下限值为止。
当被测环境湿度超过设定湿度上限时。
如果当前温度较低，即：W测＜W下限＋(W上限－W下限)×3÷4，采用加热降湿，此时加热指示灯亮，降湿过程中，如果温度高于上限温度-2度后，自动转为降温抽湿；当温度低于下限温度+2度后，自动转为加热降湿，直至湿度低于设定下限值为止。
最新文件---------------- 仅供参考--------------------已改成-----------word文本 --------------------- 方便更改赠人玫瑰，手留余香。
BWDK-系列通过ISO9001:2000质量体系认证认证号：05504Q10349ROS变压器用电阻温度器使用说明书制造单位：南京超博机电设备工程有限公司安全指导在安装、操作和运行本温控器前，请仔细阅读本说明书，并妥善保管。
! 警告!注意一、产品概述本仪器是为干式变压器设计的新一代电脑温度控制器，它采用先进的计算机控制技术和数据存贮技术设计而成，且在设计中采用了硬件和软件相结合的抗干扰措施，使产品具有了极强的抗干扰能力。
本仪器能保证干式变压器在正常的温度范围内安全地工作，是保护干式变压器的重要装置。
温控器的各种控制参数只需通过面板上几个按键的设置就可实现，而且设定的参数在停电后永不丢失。
本仪器还具有“黑匣子”功能，可记录变压器掉电时刻三个绕组的温度，以供查询。
在使用方面，本仪器具有操作简单、安装方便、维护容易的特点。
本产品符合JB/T7613-1994《变压器用电阻温度计》标准本产品生产体系通过ISO9001质量体系认证。
二、产品型号：BWDK系列电阻温控器产品型号如下表：三、技术参数1.测温范围： 00C—2000C2. 测温精度：±1%FS3. 分辨率： 0.10C4. 工作电压： AC220V±10%（50Hz）5. 功耗： 5VA6. 传感器：三支Pt100铂热电阻，三支PTC热电阻（选件）7.继电器触点容量： 10A/250VAC8. 仪表重量：＜ 3Kg9. 外形尺寸： 260×200×80（mm）10. 模拟量输出：三路4-20mA电流，或三路1-5V电压11. 数字量输出： RS232或RS485串行通信接口四、产品功能介绍1、具有三相绕组温度的巡回温度显示或最高温度显示功能。
单温度变送器使用说明书（模拟量型）文档版本：V1.21. 产品介绍 (3)2. 产品选型 (4)3. 设备安装说明 (5)4. 常见问题及解决办法 (7)5. 联系方式 (7)6. 文档历史 (7)7. 附录：各种壳体尺寸 (8)1. 产品介绍1.1 产品概述该温度变送器广泛适用于通讯机房，仓库楼宇以及自控等需要温度监测的场所，传感器输入电源，测温单元，信号输出三部分完全隔离。
安全可靠，外观美观，安装方便。
1.2 功能特点采用美国进口的测温单元，测量精准。
采用专用的模拟量电路，使用温度围宽。
10~30V 宽电压围供电，规格齐全，安装方便。
可同时适用于四线制与三线制接法。
产2.品选型WD- 单温度变送、传感器N01- RS485通讯（Modbus-RTU协议）1- 86液晶壳2- 壁挂王字壳9- 管道壳1 外置圆形不锈钢探头2 外置磁吸式探头3 外置扁形不锈钢探头4 外置4分管螺纹探头4L 外置4分管螺纹长探头3. 设备安装说明3.1 设备安装前检查设备清单：■变送器设备1台■12V/2A电源1台（选配）■合格证、售后服务卡、保修卡等3.2 接线3.2.1 电源接线宽电压电源输入10~30V均可。
针对0~10V型输出，只能用24V供电。
3.2.2输出接口接线设备标配是具有1路模拟量输出。
可同时适应三线制与四线制。
3.3 具体型号接线3.3.13.3.2：管道壳体接线3.3.3：86液晶壳接线序号说明序号说明1 电源正（10~30V DC） 5 温度信号正2 电源负 6 温度信号负3 传感器黄色线7 空闲4 传感器棕色线8 传感器黑色线注：外置传感器时3、4、8空闲。
3.4 接线方式举例四线制接法示意图三线制接法示意图4. 常见问题及解决办法4.1 无输出或输出错误可能的原因：1)量程对应错误导致PLC计算错误，本公司产品测温围默认均为-40℃~80℃。
2)接线方式不对或者接线顺序错误。
3)供电电压不对（针对0~10V型均为24V供电）。
