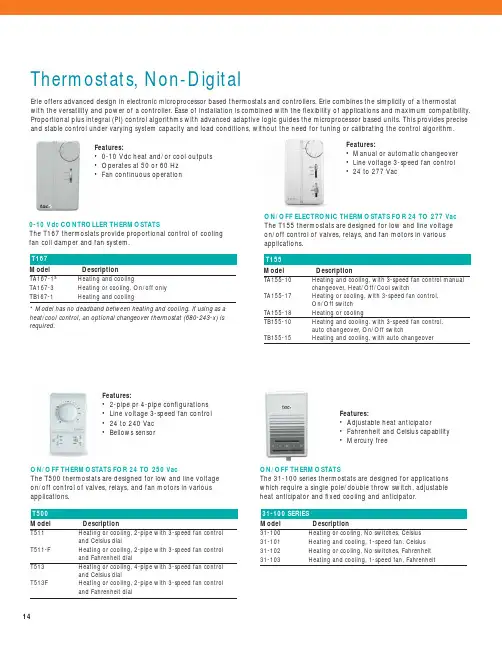

温控器设置及操作-民熔一。
下限偏差报警设置：按set键选择并显示“SLP”，绿色显示该参数的值，选择shift、ENGASE、DERANCE键设置或修改该参数。
此参数表示报警点低于主控设定值的差值。
2。
上限偏差报警设置：按set键选择“SHP”，绿色显示显示该参数值。
选择shift、increase 和reduce键来设置或修改此参数。
此参数表示报警点和主控制设定点之间的差异。
三。
标度范围设置：按set键选择显示“P”，绿色显示该参数的值，选择shift、GANCE、DENCE键设置或修改该参数。
“P”值越高，恒温控器主控制继电器输出的灵敏度越低。
“P”值越低，恒温器主控制继电器输出的灵敏度越高。
四。
积分时间设置：按set键选择显示“I”，绿色显示该参数的值，选择shift、INCEASE、decrease键设置或修改该参数。
集成时间越短，集成效果越强。
5。
差分时间设置：按set键选择显示“d”，绿色显示该参数的值，选择shift、INCRASE、decrease键设置或修改该参数。
微分时间越长，校正越强。
6。
比例循环设置：按set键选择显示“t”，绿色显示该参数的值，选择shift、GANSE、DENCE 键设置或修改该参数。
7号。
自整定：按set键选择并显示“aτ”，绿色显示屏显示该参数的值，选择shift、GANCE、decrease键设置或修改该参数；设置为“00”表示自整定关闭，设置为“01”表示自整定开8。
锁定参数设置：按set键选择并显示“Lok”，绿色显示锁定状态，选择shift、INCEASE、decrease键设置或修改参数；设置为“00”表示不锁定，设置为“01”表示只锁定主控以外的参数，并设置为“02”表示所有参数都已锁定。
参数锁定后，其他人不能修改。
如果需要修改，则应解锁，即设置为“00”。
9。
主控温度上限设定：按set键选择并显示“SOH”，绿色显示该参数值，选择shift、ADVANCE、DEVANCE键设置或修改该参数，该参数表示主控继电器的工作温度不能高于该值，否则主控设置的温度无效10。
温湿度控制器一、产品概述温湿度控制器，主要应用于需要对被测环境进行自动温湿度调节的场合，用户可通过按键分别调整温湿度的上、下限值来控制加热或排风实现自动控制，显示方式为数码管显示。
二、基本功能：2.1 温度测量范围：-25℃～+80℃±1℃；2.2 湿度测量范围：相对湿度RH: 0%～99% 精度±3%RH；2.3 控制方式：温度采用上、下限和回差控制，湿度采用上、下限控制，所有参数均可设置；2.4 输出控制类型：两组继电器触点，分别为加热和排风，每路最大负载AC250V /3A，均为有源输出。
三、技术指标：3.1电源：AC 220V±20%3.2 工作环境：温度:-25℃～+55℃，相对湿度：<95%RH3.3控制设定范围：温度：0℃～80℃，相对湿度：50%RH～99%RH3.4 本机功耗：<3W3.5自检功能：若数码管显示“–––”，则为检测到传感器故障；若加热或排风运行过程中相应指示灯熄灭，则检测到加热或排风故障。
四、工作原理：4.1 温度控制：当被测环境温度低于设定温度下限时，本仪器启动电加热设备开始加温，此时加热指示灯亮，温度升至比下限温度设定值高回差值时，即：W测≥W下限+回差，停止加温。
当被测环境温度高于设定温度上限时，本仪器启动降温设备（如风机或空调）开始降温，此时排风指示灯亮，温度降至比上限温度设定值低回差值时，即：W测≤W上限－回差，停止降温。
4.2 湿度控制：当被测环境湿度超过设定湿度上限时。
如果当前温度较高，即：W测≥W下限＋(W上限－W下限)×3÷4，采用降温（或排风，视具体地区采用不同设备）抽湿，此时排风指示灯亮；抽湿过程中，如果温度低于下限温度+2度后，自动转为加热降湿；当降湿过程中温度高于上限温度-2度后，自动转为降温抽湿，直至湿度低于设定下限值为止。
当被测环境湿度超过设定湿度上限时。
如果当前温度较低，即：W测＜W下限＋(W上限－W下限)×3÷4，采用加热降湿，此时加热指示灯亮，降湿过程中，如果温度高于上限温度-2度后，自动转为降温抽湿；当温度低于下限温度+2度后，自动转为加热降湿，直至湿度低于设定下限值为止。

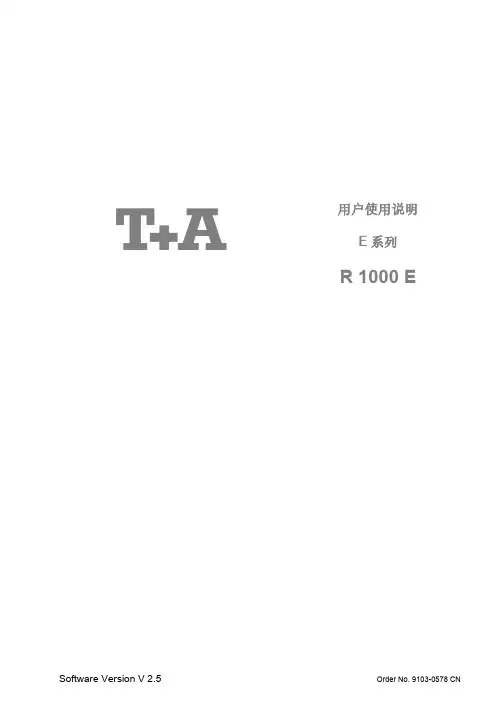

用户使用说明E系列R 1000 E Software Version V 2.5Order No. 9103-0578 CN许可注意事项：本产品包含部分基于目标代码形式的软件，这些目标代码部分基于满足不同许可（特别是GNU通用公众许可）的免费软件。
您可以在随机附带的许可信息中查找到关于这方面的细节。
如果您没有得到GNU通用公众许可的副本，请访问/licenses/网站来获取。
在本产品或其固件推出三年之后，T+A公司授权任何第三方支付20英磅的费用，获取关于相关源代码完整的可供机器读取的物理储存媒体副本（DVD-ROM碟片或USB记忆棒）。
如果想要获得这样的源代码副本，请发邮件到以下地址，并注明相关产品型号和固件版本信息：T+A elektroakustik, Planckstr. 9-11, 32052 Herford, Germany。
GPL许可及其进一步的相关信息可以在以下网址获得：/license-information。
Qualcomm是Qualcomm公司的注册商标，在美国和其他国家注册，经许可使用。
aptX是Qualcomm Technologies International有限公司的商标，在美国和其他国家注册，经许可使用2欢迎使用本产品。
我们很高兴您决定购买我们的 品牌产品。
这台全新的R 1000 E多信源接收机是一台拥有最高品质的高保真设备，其设计和开发的最终目标是致力于满足音乐发烧友及爱好者的需求。
本系统代表了我们将实用的电子设备与坚如磐石的质量、友好的用户操作界面和别无所求的性能与参数相结合起来的顶尖设计能力。
所有这些元素都集中于这台设备之中，可以在很多年的时间里满足您最高以及绝大部分的需求。
我们所使用的所有元器件均满足德国和欧盟当前有效的安全规范和标准。
我们所用的所有材料都经过了严格的质量监控。
在产品生产的所有阶段，我们都避免使用有可能会造成环境污染或有潜在健康风险的材料，例如氯基清洁剂和氯氟碳化合物。

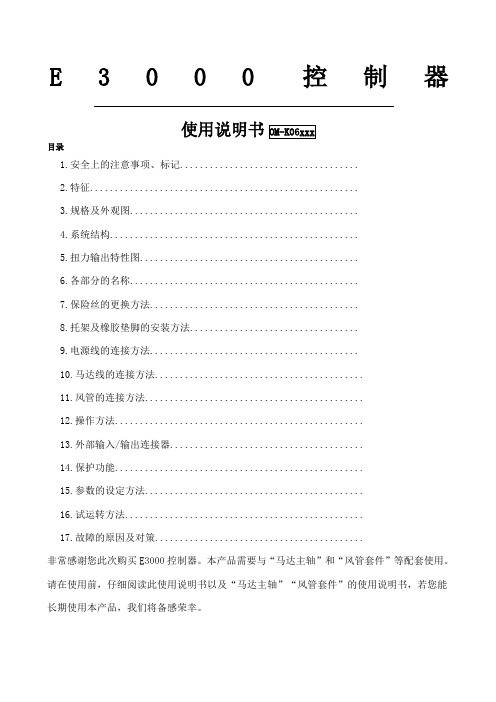

E3000控制器使用说明书目录1.安全上的注意事项、标记....................................2.特征......................................................3.规格及外观图..............................................4.系统结构..................................................5.扭力输出特性图............................................6.各部分的名称..............................................7.保险丝的更换方法..........................................8.托架及橡胶垫脚的安装方法..................................9.电源线的连接方法..........................................10.马达线的连接方法..........................................11.风管的连接方法............................................12.操作方法..................................................13.外部输入/输出连接器.......................................14.保护功能..................................................15.参数的设定方法............................................16.试运转方法................................................17.故障的原因及对策..........................................非常感谢您此次购买E3000控制器。
温控器产品说明书深圳市威尔海电子有限公司电话：0755-2953 9385 传真：*************技术支持：田工①开口尺寸：②接线图:电源接线柱1和2 : 制冷输出接线柱1和3 : 加热输出接线柱1和4 : 报警输出接线柱5和6: 接电源接线柱7和8: 接温度传感器锁定开关: 将1或2拨到ON的位置，可将已经设定好的控制参数锁定。
指示灯状态说明：WORK灯作为工作指示灯使用，闪烁表示制冷或制热延时，LED长亮表示制冷或制热工作。
SET灯作为设置指示灯使用，LED长亮表示在设置状态。
开启或关闭温控器：温控器通电后默认是开机状态。
在关机状态下按RST键一次可开启温控器，在开机状态下，按住RST键3秒以上，可关闭温控器。
◆设定控制温度上限：在待机状态下按SET键一次进入控制温度上限设置,按▲或▼键调整,按住▲或▼键三秒不放进入快速调整模式.再按SET键一次回到待机状态.◆设定控制温度下限：在待机状态下按RST键一次进入控制温度下限设置,按▲或▼键调整,按住▲或▼键三秒不放进入快速调整模式.再按RST键一次回到待机状态.设置控制参数：按住SET键三秒不放进入控制参数设置,按▲或▼键选择要调整的菜单,再按SET 键一次进入相应的控制参数设置状态,按▲或▼键调整需要修改的控制参数,调整好后按RST键退出,或系统延时5秒退出菜单代码说明：符号 详细说明 设置范围 出厂设置 单位LD 加热回差 1～25℃ 5 ℃HD 制冷回差 1～25℃ 5 ℃LS 设置下限 20 ℃HS 设置上限 30 ℃CA 温度较正 -9～+9 0 ℃PT 制冷延时起动 0～30 1 分钟AH 超高温报警 0～25 -50 ℃AL 超低温报警 0～25 110 ℃◆区间恒温控制功能：1：当测量温度值≥控制温度上限时，启动制冷输出，继电器吸合；当测量温度＜控制温度上限- HD时，关闭输出，继电器断开。
2：当测量温度值＜控制温度下限时，启动加热输出，继电器吸合；当测量温度≥控制温度下限+LD时，关闭输出，继电器断开。
温控器使⽤说明.温控显⽰器使⽤说明书⽬录⼀、概述⼆、技术指标三、功能与型号分类四、产品功能说明五、⾯板六、⼯作状态及按键功能七、操作流程⼋、电脑通讯功能九、电流输出功能⼗、现场故障处理⼩常识⼗⼀、传感器总成⼗⼆、电⽓接线图⼗三、安装⼗四、服务⼀、概述HY-BWDK330A系列⼲式变压器电脑温控箱是我公司为⼲式电⼒变压器可靠运⾏⽽设计的最新⼀代多功能智能温度控制箱。
它采⽤美国最先进RISC单⽚计算机和⾼分辨率A/D转换器，并结合I2C总线调整与存储技术，利⽤预埋在⼲式变压器三相绕组中三只⾼线性精度的Pt100铂热敏电阻来检测及显⽰变压器绕组的温升，具有相应的超⾼温报警及超⾼温跳闸控制输出功能，能够⾃动启动冷却风机对变压器绕组进⾏强迫风冷，提⾼变压器的负载容量，保证变压器安全运⾏。
依据JB/T7631-94《变压器⽤电阻温度计》标准设计⽣产。
主要设计特点有：★采⽤新型软硬件抗⼲扰设计，对电快速瞬变、共模与串模、空间磁场及空间射频⼲扰均具有极强的抑制能⼒，并满⾜国际标准（IEC61000）电磁兼容性各项指标。
具有定时检测与校正功能，可随时排除随机⼲扰，并采⽤精密低温系数元器件，可有效抑制零点漂移和温度漂移。
★选⽤功能强⼤的WATCHDOG和上掉电检测模块的RISC单⽚机，可避免温控箱进⼊死循环，使得温控箱在各种条件下均能正常⼯作⽽不需另设复位键。
★综合应⽤单⽚机技术，能有效地判断传感器开路等故障信号，保证了变压器在停、送电情况下，温控箱不会误发出报警或跳闸等信号。
★采⽤了I2C总线调整与存储技术，实现断电数据保存。
温控箱内不⽤电位器调校温度精度⽽采⽤先进的I2C总线调整技术，彻底解决了因使⽤电位器⽽可能产⽣的漂移及接触不良等缺点，使温控箱长期可靠运⾏。
★为⽤户设计出“模拟输出状态检测”功能，⼈性化的设计⼤⼤地⽅便了⽤户在使⽤前对温控箱的检测与调试。
★风机激励（定时启停）功能，定时对风机进⾏检测保护。
★独⽴的4～20mA模拟⼯业标准电流输出功能，满⾜⽤户在远端对变压器温升的监测。

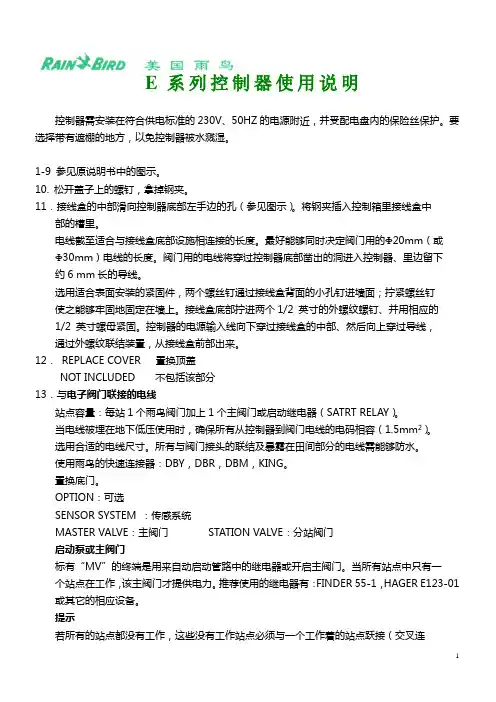

E 系列控制器使用说明控制器需安装在符合供电标准的230V、50HZ的电源附近，并受配电盘内的保险丝保护。
要选择带有遮棚的地方，以免控制器被水溅湿。
1-9 参见原说明书中的图示。
10. 松开盖子上的螺钉，拿掉钢夹。
11．接线盒的中部滑向控制器底部左手边的孔（参见图示）。
将钢夹插入控制箱里接线盒中部的槽里。
电线截至适合与接线盒底部设施相连接的长度。
最好能够同时决定阀门用的Φ20mm（或Φ30mm）电线的长度。
阀门用的电线将穿过控制器底部凿出的洞进入控制器、里边留下约6 mm长的导线。
选用适合表面安装的紧固件，两个螺丝钉通过接线盒背面的小孔钉进墙面；拧紧螺丝钉使之能够牢固地固定在墙上。
接线盒底部拧进两个1/2 英寸的外螺纹螺钉、并用相应的1/2 英寸螺母紧固。
控制器的电源输入线向下穿过接线盒的中部、然后向上穿过导线，通过外螺纹联结装置，从接线盒前部出来。
12． REPLACE COVER 置换顶盖NOT INCLUDED 不包括该部分13．与电子阀门联接的电线站点容量：每站1个雨鸟阀门加上1个主阀门或启动继电器（SATRT RELAY）。
当电线被埋在地下低压使用时，确保所有从控制器到阀门电线的电码相容（1.5mm2）。
选用合适的电线尺寸。
所有与阀门接头的联结及暴露在田间部分的电线需能够防水。
使用雨鸟的快速连接器：DBY，DBR，DBM，KING。
置换底门。
OPTION：可选SENSOR SYSTEM ：传感系统MASTER VALVE：主阀门 STATION VALVE：分站阀门启动泵或主阀门标有“MV”的终端是用来自动启动管路中的继电器或开启主阀门。
当所有站点中只有一个站点在工作，该主阀门才提供电力。
推荐使用的继电器有：FINDER 55-1，HAGER E123-01 或其它的相应设备。
提示若所有的站点都没有工作，这些没有工作站点必须与一个工作着的站点跃接（交叉连接）。
若没有跃接、且控制器在长期的动力输出后转向错误的程序，泵则会无水流工作（DEADHEAD），继尔发生严重损害。
