TMS320C6000 EMIF to External Flash Memory

格式：pdf
大小：470.97 KB
文档页数：45

下载文档原格式

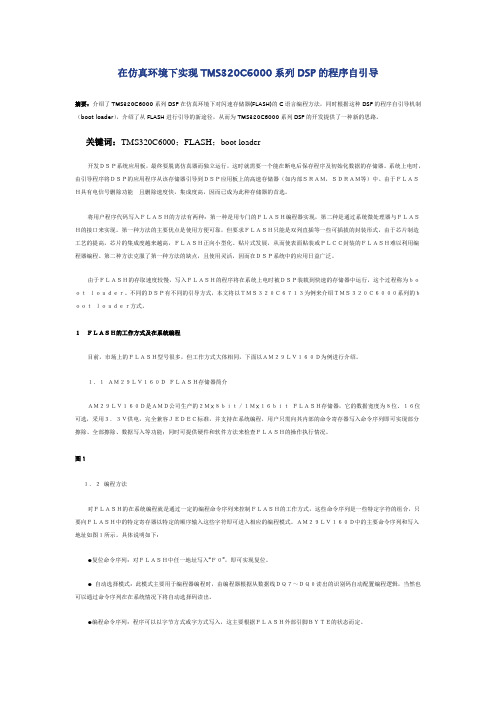

在仿真环境下实现TMS320C6000系列DSP的程序自引导

在仿真环境下实现TMS320C6000系列DSP的程序自引导摘要：介绍了TMS320C6000系列DSP在仿真环境下对闪速存储器(FLASH)的C语言编程方法，同时根据这种DSP的程序自引导机制（boot loader），介绍了从FLASH进行引导的新途径，从而为TMS320C6000系列DSP的开发提供了一种新的思路。

关键词：TMS320C6000；FLASH；boot loader开发ＤＳＰ系统应用板，最终要脱离仿真器而独立运行，这时就需要一个能在断电后保存程序及初始化数据的存储器。

系统上电时，由引导程序将ＤＳＰ的应用程序从该存储器引导到ＤＳＰ应用板上的高速存储器（如内部ＳＲＡＭ，ＳＤＲＡＭ等）中。

由于ＦＬＡＳＨ具有电信号删除功能且删除速度快，集成度高，因而已成为此种存储器的首选。

将用户程序代码写入ＦＬＡＳＨ的方法有两种：第一种是用专门的ＦＬＡＳＨ编程器实现，第二种是通过系统微处理器与ＦＬＡＳＨ的接口来实现。

第一种方法的主要优点是使用方便可靠，但要求ＦＬＡＳＨ只能是双列直插等一些可插拔的封装形式，由于芯片制造工艺的提高，芯片的集成度越来越高，ＦＬＡＳＨ正向小型化、贴片式发展，从而使表面贴装或ＰＬＣＣ封装的ＦＬＡＳＨ难以利用编程器编程。

第二种方法克服了第一种方法的缺点，且使用灵活，因而在ＤＳＰ系统中的应用日益广泛。

由于ＦＬＡＳＨ的存取速度较慢，写入ＦＬＡＳＨ的程序将在系统上电时被ＤＳＰ装载到快速的存储器中运行，这个过程称为ｂｏｏｔｌｏａｄｅｒ。

不同的ＤＳＰ有不同的引导方式，本文将以ＴＭＳ３２０Ｃ６７１３为例来介绍ＴＭＳ３２０Ｃ６０００系列的ｂｏｏｔｌｏａｄｅｒ方式。

１ＦＬＡＳＨ的工作方式及在系统编程目前，市场上的ＦＬＡＳＨ型号很多，但工作方式大体相同，下面以ＡＭ２９ＬＶ１６０Ｄ为例进行介绍。

１．１ＡＭ２９ＬＶ１６０ＤＦＬＡＳＨ存储器简介ＡＭ２９ＬＶ１６０Ｄ是ＡＭＤ公司生产的２Ｍ×８ｂｉｔ／１Ｍ×１６ｂｉｔＦＬＡＳＨ存储器，它的数据宽度为８位、１６位可选，采用３．３Ｖ供电，完全兼容ＪＥＤＥＣ标准，并支持在系统编程，用户只需向其内部的命令寄存器写入命令序列即可实现部分擦除、全部擦除、数据写入等功能；同时可提供硬件和软件方法来检查ＦＬＡＳＨ的操作执行情况。

三大DSP系列结构之比较

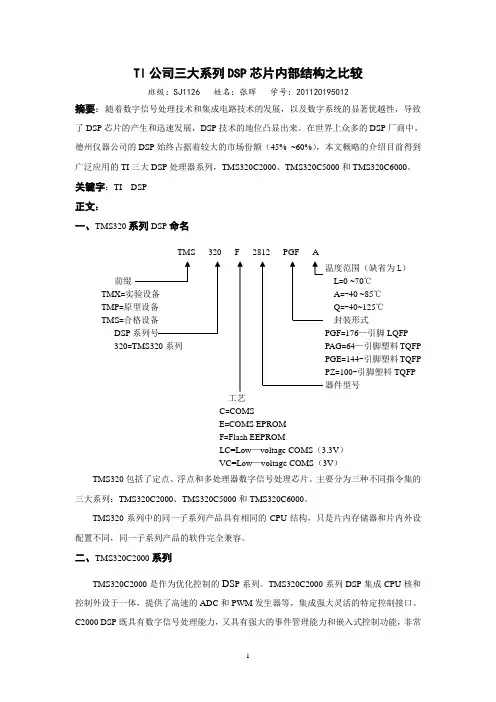

TI公司三大系列DSP芯片内部结构之比较班级：SJ1126 姓名：张晖学号：201120195012摘要：随着数字信号处理技术和集成电路技术的发展，以及数字系统的显著优越性，导致了DSP芯片的产生和迅速发展，DSP技术的地位凸显出来。

在世界上众多的DSP厂商中，德州仪器公司的DSP始终占据着较大的市场份额（45% ~60%），本文概略的介绍目前得到广泛应用的TI三大DSP处理器系列，TMS320C2000、TMS320C5000和TMS320C6000。

关键字：TI DSP正文：一、TMS320系列DSP命名TMS 320 F 2812 PGF A温度范围（缺省为L）前缀L=0 ~70℃TMX=A=-40 ~85℃TMP=Q=-40~125℃TMS=封装形式DSP PGF=176—引脚LQFP320=TMS320系列PAG=64—引脚塑料TQFPPGE=144-引脚塑料TQFPPZ=100-引脚塑料TQFP器件型号工艺C=COMSE=COMS EPROMF=Flash EEPROMLC=Low—voltage COMS（3.3V）VC=Low—voltage COMS（3V）TMS320包括了定点、浮点和多处理器数字信号处理芯片。

主要分为三种不同指令集的三大系列：TMS320C2000、TMS320C5000和TMS320C6000。

TMS320系列中的同一子系列产品具有相同的CPU结构，只是片内存储器和片内外设配置不同，同一子系列产品的软件完全兼容。

二、TMS320C2000系列TMS320C2000是作为优化控制的DS P系列。

TMS320C2000系列DSP集成CPU核和控制外设于一体，提供了高速的ADC和PWM发生器等，集成强大灵活的特定控制接口。

C2000 DSP既具有数字信号处理能力，又具有强大的事件管理能力和嵌入式控制功能，非常实用于工业、汽车、医疗和消费类市场中数字电机控制、数字电源和高级感应技术。

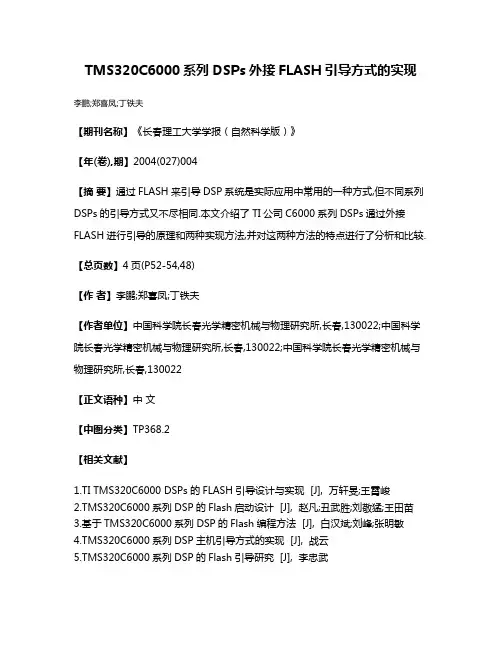

TMS320C6000系列DSPs外接FLASH引导方式的实现

TMS320C6000系列DSPs外接FLASH引导方式的实现李鹏;郑喜凤;丁铁夫
【期刊名称】《长春理工大学学报（自然科学版）》
【年(卷),期】2004(027)004
【摘要】通过FLASH来引导DSP系统是实际应用中常用的一种方式,但不同系列DSPs的引导方式又不尽相同.本文介绍了TI公司C6000系列DSPs通过外接FLASH进行引导的原理和两种实现方法,并对这两种方法的特点进行了分析和比较.【总页数】4页(P52-54,48)
【作者】李鹏;郑喜凤;丁铁夫
【作者单位】中国科学院长春光学精密机械与物理研究所,长春,130022;中国科学院长春光学精密机械与物理研究所,长春,130022;中国科学院长春光学精密机械与物理研究所,长春,130022
【正文语种】中文
【中图分类】TP368.2
【相关文献】
1.TI TMS320C6000 DSPs的FLASH引导设计与实现 [J], 万轩旻;王霄峻
2.TMS320C6000系列DSP的Flash启动设计 [J], 赵凡;丑武胜;刘敬猛;王田苗
3.基于TMS320C6000系列DSP的Flash编程方法 [J], 白汉斌;刘峰;张明敏
4.TMS320C6000系列DSP主机引导方式的实现 [J], 战云
5.TMS320C6000系列DSP的Flash引导研究 [J], 李忠武
因版权原因，仅展示原文概要，查看原文内容请购买。

第2章 TMS320C6000系列DSP硬件结构

• 2.3.1 外部存储器接口概述 • EMIF是外部存储器和TMS320C6000片内其他单元的接口，CPU访问外部存储器必须通过外部存储器接口（EMIF）为各种外部器件提供无缝接口。其数据宽度为32位，可寻址的空间为4GB，数据吞吐能力可以达到932Mb/s，支持的器件类型如下： • 流水线式同步突发RAM（SBSRAM）； • 同步动态RAM（SDRAM）； • 异步器件，包括SRAM，ROM和FIFO等； • 外部共享存储器。 • TMS320C620x/C670x的EMIF通过4种请求器处理外部总线请求： • CPU程序取指的片内程序存储器控制器； • CPU数据取指的片内数据存储器控制器； • 片内直接存储器存取控制器； • 外部共享存储器设备的控制器（通过EMIF仲裁信号）。
二级内部存储器
• 2．一级数据Cache（L1D） • 一级数据Cache（L1D）是含有64个集的4KB的双路联合集缓存，每行大小为32字节，由于存取的最小单位为字，所以每一个申请提交的地址的最低2位都将被L1D忽略，位2作为字地址，位3和位4作为4个8 字节子行的选择子，其后的6位选择缓存中相应的组，地址中剩余的其他位作为申请数据的唯一标示，如图2-27所示。
外部存储器接口
当同时存在多个请求同时到达，EMIF根据优先级进行仲裁并响应各个请求。TMS320C620x/C670xDSP中的EMIF位置如图2-30的阴影部分。
外部存储器接口EMIF
• 1．TMS320C6201/C6701的外部存储器接口 • 图2-31为TMS320C6201/C6701外部存储器接口信号图。表2-17为接口信号的详细说明。
TMS320C62x/C67x/C64x系列DSP的CPU 数据通路分别如图所示。其数据通路的主要组成部分如下：

TMS320C6000 DSP介绍

Highest Performance DSPs
C6000
TM
High Performance
Market Endorses C6000™ as the Preferred DSP for High-Performance Applications
More than $3.5 billion design-ins spanning hundreds of applications More than 10,000 developers as measured by tool shipments More than 100 third parties committed to the C6000 platform with hundreds of announced hardware and software products
L1 S1 M1 D1
D2 M2 S2 L2
Interrupts
• Load Store Architecture • CPU • Dual Data Path • 8 functional units • 8 32-bit instructions/cycle • 32-bit Address Range • Integer Instruction Features • Data byte addressable (8-, 16-, 32-bit data) • 8-bits overflow protection • Saturation • Bit-field extract, set, clear • Bit counting • Normalization
Widely adopted by communications markets

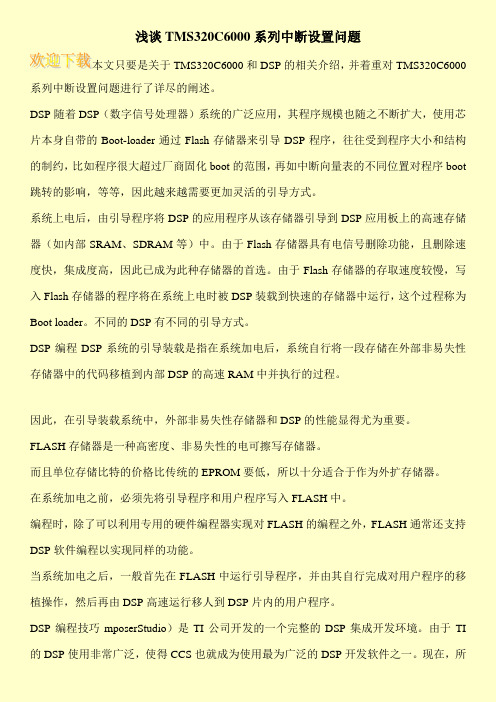

浅谈TMS320C6000系列中断设置问题

浅谈TMS320C6000系列中断设置问题本文只要是关于TMS320C6000和DSP的相关介绍，并着重对TMS320C6000系列中断设置问题进行了详尽的阐述。

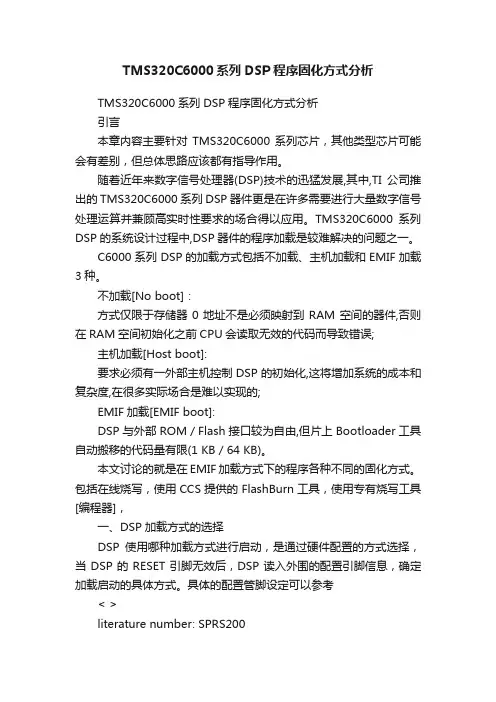

DSP随着DSP（数字信号处理器）系统的广泛应用，其程序规模也随之不断扩大，使用芯片本身自带的Boot-loader通过Flash存储器来引导DSP程序，往往受到程序大小和结构的制约，比如程序很大超过厂商固化boot的范围，再如中断向量表的不同位置对程序boot 跳转的影响，等等，因此越来越需要更加灵活的引导方式。

系统上电后，由引导程序将DSP的应用程序从该存储器引导到DSP应用板上的高速存储器（如内部SRAM、SDRAM等）中。

由于Flash存储器具有电信号删除功能，且删除速度快，集成度高，因此已成为此种存储器的首选。

由于Flash存储器的存取速度较慢，写入Flash存储器的程序将在系统上电时被DSP装载到快速的存储器中运行，这个过程称为Boot loader。

不同的DSP有不同的引导方式。

DSP编程DSP系统的引导装载是指在系统加电后，系统自行将一段存储在外部非易失性存储器中的代码移植到内部DSP的高速RAM中并执行的过程。

因此，在引导装载系统中，外部非易失性存储器和DSP的性能显得尤为重要。

FLASH存储器是一种高密度、非易失性的电可擦写存储器。

而且单位存储比特的价格比传统的EPROM要低，所以十分适合于作为外扩存储器。

在系统加电之前，必须先将引导程序和用户程序写入FLASH中。

编程时，除了可以利用专用的硬件编程器实现对FLASH的编程之外，FLASH通常还支持DSP软件编程以实现同样的功能。

当系统加电之后，一般首先在FLASH中运行引导程序，并由其自行完成对用户程序的移植操作，然后再由DSP高速运行移人到DSP片内的用户程序。

DSP编程技巧mposerStudio）是TI公司开发的一个完整的DSP集成开发环境。

由于TI 的DSP使用非常广泛，使得CCS也就成为使用最为广泛的DSP开发软件之一。

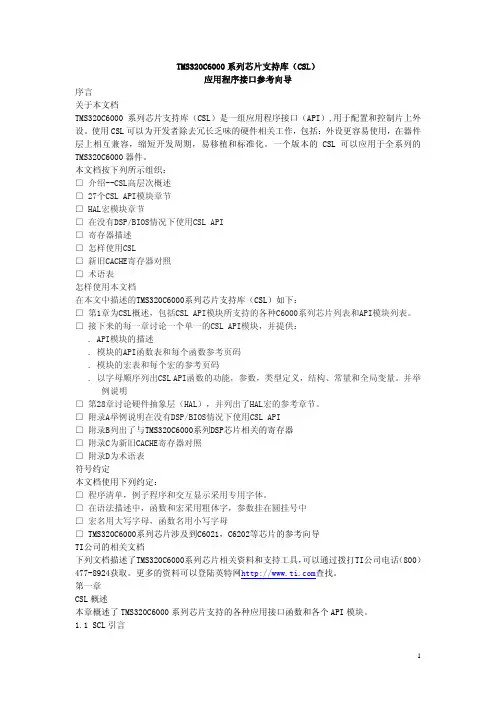

TMS320C6000系列芯片支持库(CSL)-中文
