特斯拉MODEL S拆解分析

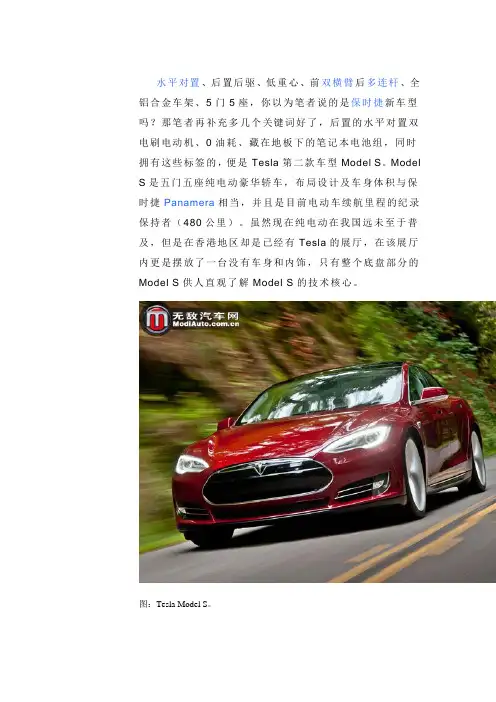

水平对置、后置后驱、低重心、前双横臂后多连杆、全铝合金车架、5门5座，你以为笔者说的是保时捷新车型吗？那笔者再补充多几个关键词好了，后置的水平对置双电刷电动机、0油耗、藏在地板下的笔记本电池组，同时拥有这些标签的，便是Tesla第二款车型Model S。

Model S是五门五座纯电动豪华轿车，布局设计及车身体积与保时捷Panamera相当，并且是目前电动车续航里程的纪录保持者（480公里）。

虽然现在纯电动在我国远未至于普及，但是在香港地区却是已经有Tesla的展厅，在该展厅内更是摆放了一台没有车身和内饰，只有整个底盘部分的Model S供人直观了解Model S的技术核心。

图：Tesla Model S。

图：拆除车壳之后，Model S的骨架一目了然。

图：这套是Model S的个性化定制系统，可以让买家选择自己喜爱的车身颜色、内饰配色和轮圈款式，然后预览一下效果。

可以看到Model S共分为普通版、Sign at ure版和Performance版，后面两个型号标配的是中间的21寸轮圈，而普通版则是两边的19寸款式。

Signature版是限量型号，在美国已全部售罄，香港也只有少量配额。

图：笔者也尝试一下拼出自己心目中的Model S，碳纤维饰条当然是最爱啦。

图：参观了一下工作车间，不少Roadster在等着检查保养呢，据代理介绍，不同于传统的汽车，电动车的保养项目要少很多，至少不用更换机油和火花塞嘛，换言之电动车的维护成本要比燃油汽车要低。

Tesla于2010年5月进军香港市场，并于翌年2011年9月成立服务中心。

由于香港政府对新能源车的高度支持，香港的电动车市场发展比起大陆地区要好得多。

例如Tesla的第一款车型Roadster（详见《无声的革命者——Tesla Roadster Sport 》），在香港获得豁免资格，让车主可以节省将近100万港元的税款。

在这样的优惠政策之下，Tesla Roadster尽管净车价达100万港元，但50台的配额已经基本售罄。

拆解特斯拉电池包时尚的外形、百公里加速3.2秒、续航440公里，这些都是特斯拉Model S作为一款纯电动汽车所展示给人们的数据。

Model S 之所以能够拥有不逊于传统燃油车的性能表现，除了电动机技术之外，还要得益于特斯拉先进的电池技术。

那么，特斯拉到底在电动车最核心技术之一的电池组研发方面有何独特建树呢？据介绍，Model S的电池板总重高达900公斤，被放置在驾驶舱正下方的底盘当中，在为电动机提供能量的同时，也起到了稳定车辆重心的作用。

电池外观国外牛人直接给我们展示电池组。

电池组安放前后轴之间的底盘位置，其重量可达900公斤。

因此造成底盘重心较低，非常利于车辆的高速稳定性。

电池组几乎占据车辆底盘的全部，但电池组并没有作为承受力的主体，电池组有加强筋和受力框架保护，大大减低碰撞时的爆炸危险。

电池组整体有标明其身份的铭牌，其中标明了其容量为85kWh，400V直流电，简单来说电池可以装85度电，可供一个普通家庭使用一个月。

拆解电池板及连接细节电池组表面不仅有塑料膜保护着，而且塑料膜下面还有防火材料的护板。

护板下面才是电池组。

护板通过螺栓与电池组框架连接，并且连接处充满了密封粘合剂。

外观来看电池组保护的不错。

特斯拉Model S电池组板看似非常高大上。

其电池组板由16组电池组串联而成，并且每组电池组由444节锂电池，每74节并联形成。

因此特斯拉Model S电池组板由7104节18650锂电池组成。

总保险丝位于电池版的前端，并且有外壳保护以防受到撞击。

其采用德国Bussmann巴斯曼，额定工作电流为630A，额定电压为690V，分断电流700-200kA，在全球化趋势下该保险丝在印度制造。

市场价格在600元左右。

电池板中的16块电池组均衡平铺在壳体上，整体结构紧凑，平铺有利于散热。

每一组电池组由六组单体电池包串联而成，但单体电池包的布置并没有采用均衡布置，而是采用不规则的结果，猜测是为了方便电池组内的散热管路布置。

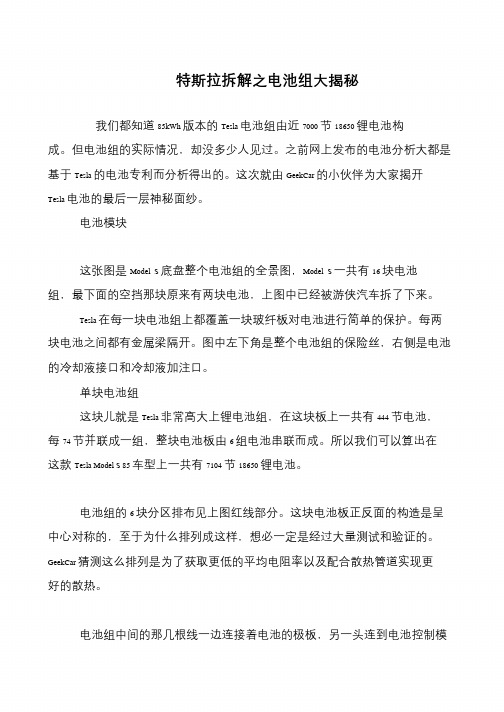

特斯拉拆解之电池组大揭秘
我们都知道85kWh 版本的Tesla 电池组由近7000 节18650 锂电池构成。

但电池组的实际情况，却没多少人见过。

之前网上发布的电池分析大都是
基于Tesla 的电池专利而分析得出的。

这次就由GeekCar 的小伙伴为大家揭开Tesla 电池的最后一层神秘面纱。

电池模块
这张图是Model S 底盘整个电池组的全景图，Model S 一共有16 块电池组，最下面的空挡那块原来有两块电池，上图中已经被游侠汽车拆了下来。

Tesla 在每一块电池组上都覆盖一块玻纤板对电池进行简单的保护。

每两块电池之间都有金属梁隔开。

图中左下角是整个电池组的保险丝，右侧是电池
的冷却液接口和冷却液加注口。

单块电池组
这块儿就是Tesla 非常高大上锂电池组，在这块板上一共有444 节电池，每74 节并联成一组，整块电池板由6 组电池串联而成。

所以我们可以算出在
这款Tesla Model S 85 车型上一共有7104 节18650 锂电池。

电池组的6 块分区排布见上图红线部分。

这块电池板正反面的构造是呈中心对称的，至于为什么排列成这样，想必一定是经过大量测试和验证的。

GeekCar 猜测这么排列是为了获取更低的平均电阻率以及配合散热管道实现更好的散热。

电池组中间的那几根线一边连接着电池的极板，另一头连到电池控制模。

深度拆解特斯拉电池管理系统：到底哪里“牛”？自从Model S上市以来，似乎已经被拆解无数遍了，这也从一个侧面印证了特斯拉（Tesla）在电动汽车市场初期的标杆地位。

一、动力总成构成：Model S动力总成主要分为这几部分：动力电池系统ESS、交流感应电机Drive Unit、车载充电机Charger、高压配电盒HV Junction Box、加热器PTC heater、空调压缩机A/C compressor和直流转换器DCDC。

Model S采用三相交流感应电机，并且将电机控制器、电机、以及传动箱集成与一体。

尤其是将电机控制器也封装成圆柱形，与电机互相对应，看上去像是双电机。

从设计上来看集成度高、对称美观。

中间的传动箱采用了固定速比(9.73:1)方案。

85KWh版本电机峰值功率270KW，扭矩440N·m。

充电系统支持三种充电方式：1.超级充电桩DC快充超级充电桩可直接输出120KW对ESS进行充电，一个小时以内能充满。

2.高功率壁挂充电在后排座椅下面有两个车载充电器，一主一从。

主充电器属于默认开放使用，功率10KW，差不多8小时能充满。

slave充电器的硬件虽然已经安装在车上了，但需要额外支付1.8万才能激活，可使充电能力翻倍。

这种硬件早已配置好，之后通过license收费的方式和IBM的服务器如出一辙。

目前Tesla已经把这个策略用在了动力电池上，60版本上实际装了70多度电，预留的那部分容量刚好避免满充满放，有助于延长电池寿命,因此入手低配版也是一个有性价比的选择。

3.220V家用插座充电充电功率3kw左右，充满电大概30个小时。

把充电器放在车上，即使到了完全没有充电基础设施的地方也能利用普通家用插头充上电。

热管理部分有意思的地方在于Model S用一个四通转换阀实现了冷却系统的串并联切换。

其目的我分析主要是根据工况选择最优热管理方式。

当电池在低温状态下需要加热时，电机冷却回路与电池冷却回路串联，从而使电机为电池加热。

拆解特斯拉电池包时尚的外形、百公里加速3.2秒、续航440公里，这些都是特斯拉Model S作为一款纯电动汽车所展示给人们的数据。

Model S之所以能够拥有不逊于传统燃油车的性能表现，除了电动机技术之外，还要得益于特斯拉先进的电池技术。

那么，特斯拉到底在电动车最核心技术之一的电池组研发方面有何独特建树呢？据介绍，Model S的电池板总重高达900公斤，被放置在驾驶舱正下方的底盘当中，在为电动机提供能量的同时，也起到了稳定车辆重心的作用。

电池外观国外牛人直接给我们展示电池组。

电池组安放前后轴之间的底盘位置，其重量可达900公斤。

因此造成底盘重心较低，非常利于车辆的高速稳定性。

电池组几乎占据车辆底盘的全部，但电池组并没有作为承受力的主体，电池组有加强筋和受力框架保护，大大减低碰撞时的爆炸危险。

电池组整体有标明其身份的铭牌，其中标明了其容量为85kWh，400V直流电，简单来说电池可以装85度电，可供一个普通家庭使用一个月。

拆解电池板及连接细节电池组表面不仅有塑料膜保护着，而且塑料膜下面还有防火材料的护板。

护板下面才是电池组。

护板通过螺栓与电池组框架连接，并且连接处充满了密封粘合剂。

外观来看电池组保护的不错。

特斯拉Model S电池组板看似非常高大上。

其电池组板由16组电池组串联而成，并且每组电池组由444节锂电池，每74节并联形成。

因此特斯拉Model S电池组板由7104节18650锂电池组成。

总保险丝位于电池版的前端，并且有外壳保护以防受到撞击。

其采用德国Bussmann巴斯曼，额定工作电流为630A，额定电压为690V，分断电流700-200kA，在全球化趋势下该保险丝在印度制造。

市场价格在600元左右。

电池板中的16块电池组均衡平铺在壳体上，整体结构紧凑，平铺有利于散热。

每一组电池组由六组单体电池包串联而成，但单体电池包的布置并没有采用均衡布置，而是采用不规则的结果，猜测是为了方便电池组内的散热管路布置。

深度揭秘特斯拉Model S底盘：电池组/电机/四驱特斯拉的第一代产品Roadster，用的是莲花Elise的底盘。

这台车当时卖了2000多台。

现在，这个经典的跑车底盘又被底特律电动车（Detroit Electric）拿来做另外一款“Roadster”了。

2012年，特斯拉发布Model S。

底盘结构由特斯拉自主研发，并为其今后的车系奠定了基础。

与燃油汽车不同，特斯拉一个底盘就可以涵盖所有级别的车型。

比如将于2017年上市的Model 3，其底盘是在Model S的基础上缩短了轴距而已。

本期，我们来彻底解构下特斯拉Model S的底盘结构。

共分为三部分来讲：电池组、电机，以及四驱。

先从电池组说起。

特斯拉的电池，是特斯拉的核心专利技术之一，可以说是整台Model S最核心的一个零件。

特斯拉一共拥有249项专利，其中有104项是跟电池有关的。

与很多采用几个大的电池单元成电池组的布局不同，特斯拉采用的是与笔记本一样的电池。

整台Model S的整备质量为2108kg（2.1吨），其中电池组的重量就占了600kg（0.6吨）。

作为一辆D级豪华车，特斯拉Model S并没有超重。

这在很大程度上得益于Model S的全铝车身。

由于电池组横贯于位于车辆底部，这使得Model S的重心得以降低，平衡了配重，从而提升了操控性。

根据官方数据，Model S的前后配重比为48：52。

在Model S刚上市时，按照电池划分共有3款型号，分别是85kWh、60kWh，以及40kWh。

2013年，由于40kWh车型销量惨淡，特斯拉决定停止销售。

不久前，特斯拉又推出了70Kwh车型，来取代之前的60kWh版本。

值得一提的是，当年60kWh的车型与40kWh的车型，电池组其实是一样的；两者的区别在于，特斯拉将40kWh的电池进行了软件限制，从而在一个可容纳60kWh电量的电池组中，只有40kWh的电量可用。

而85kWh电池与60kWh电池的区别，主要是电池组中装配的电池单元数量。

512024/02·汽车维修与保养栏目编辑：高中伟******************图16 特斯拉Model S变频器母排正面结构图18 特斯拉Model S变频器母排背面结构图19 IGBT模块图20 特斯拉Model S变频器的IGBT图17 特斯拉Model S变频器其中一相的IGBT功率驱动板结构文/广东 蔡元兵特斯拉Model S驱动系统的结构(接上期)2.特斯拉Model S变频器母排正面结构母排整体嵌件注塑在金属框架紧固为一个总成，扣合进三相功率总成内，集成度相当高。

母线排每侧输出端都连接了3块小的PCB板，是每相的IGBT功率驱动电路板，每块板完全相同，一共3块。

每块PCB 小板上都有两根黄色的铜排线，是将输入的高压电连接到每相的功率板，也就是每相功率板的直流高压输入侧。

图16所示为特斯拉Model S变频器母排正面结构。

3.特斯拉Model S变频率IGBT功率驱动板特斯拉Model S的IGBT功率驱动板一共有3个，每个铝制功率板上配1个IGBT 功率驱动板。

IGBT功率驱动电路的作用主要是将单片机脉冲输出的功率进行放大，以达到驱动IGBT功率器件的目的。

在保证IGBT器件可靠、稳定、安全工作的前提下，IGBT功率驱动电路起到至关重要的作用。

也就是把控制器输出的电平信号，变换成能够可靠驱动IGBT的信号，中间还会有一些隔离、保护的作用。

图17所示为特斯拉Model S变频器其中一相的IGBT功率驱动板结构。

IGBT对驱动电路的要求如下。

(1)提供适当的正反向电压，使IGBT 能可靠地开通和关断。

当正偏压增大时IGBT通态压降和开通损耗均下降，但若UGE过大，则负载短路时其IC随UGE 增大而增大，对其安全不利，使用中选UGEV=15V为好。

负偏电压可防止由于关断时浪涌电流过大而使IGBT误导通，一般选UGE=-5V为宜。

(2)IGBT的开关时间应综合考虑。

快速开通和关断有利于提高工作频率，减小开关损耗。

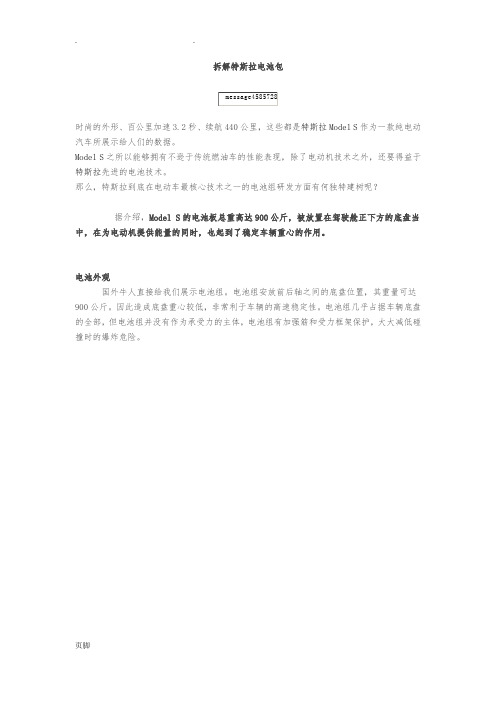

拆解特斯拉电池包时尚的外形、百公里加速3.2秒、续航440公里，这些都是特斯拉Model S作为一款纯电动汽车所展示给人们的数据。

Model S之所以能够拥有不逊于传统燃油车的性能表现，除了电动机技术之外，还要得益于特斯拉先进的电池技术。

那么，特斯拉到底在电动车最核心技术之一的电池组研发方面有何独特建树呢？据介绍，Model S的电池板总重高达900公斤，被放置在驾驶舱正下方的底盘当中，在为电动机提供能量的同时，也起到了稳定车辆重心的作用。

电池外观国外牛人直接给我们展示电池组。

电池组安放前后轴之间的底盘位置，其重量可达900公斤。

因此造成底盘重心较低，非常利于车辆的高速稳定性。

电池组几乎占据车辆底盘的全部，但电池组并没有作为承受力的主体，电池组有加强筋和受力框架保护，大大减低碰撞时的爆炸危险。

电池组整体有标明其身份的铭牌，其中标明了其容量为85kWh，400V直流电，简单来说电池可以装85度电，可供一个普通家庭使用一个月。

拆解电池板及连接细节电池组表面不仅有塑料膜保护着，而且塑料膜下面还有防火材料的护板。

护板下面才是电池组。

护板通过螺栓与电池组框架连接，并且连接处充满了密封粘合剂。

外观来看电池组保护的不错。

特斯拉Model S电池组板看似非常高大上。

其电池组板由16组电池组串联而成，并且每组电池组由444节锂电池，每74节并联形成。

因此特斯拉Model S电池组板由7104节18650锂电池组成。

总保险丝位于电池版的前端，并且有外壳保护以防受到撞击。

其采用德国Bussmann巴斯曼，额定工作电流为630A，额定电压为690V，分断电流700-200kA，在全球化趋势下该保险丝在印度制造。

市场价格在600元左右。

电池板中的16块电池组均衡平铺在壳体上，整体结构紧凑，平铺有利于散热。

每一组电池组由六组单体电池包串联而成，但单体电池包的布置并没有采用均衡布置，而是采用不规则的结果，猜测是为了方便电池组内的散热管路布置。

拆解特斯拉电池包时尚的外形、百公里加速3.2秒、续航440公里，这些都是特斯拉Model S作为一款纯电动汽车所展示给人们的数据。

Model S之所以能够拥有不逊于传统燃油车的性能表现，除了电动机技术之外，还要得益于特斯拉先进的电池技术。

那么，特斯拉到底在电动车最核心技术之一的电池组研发方面有何独特建树呢？据介绍，Model S的电池板总重高达900公斤，被放置在驾驶舱正下方的底盘当中，在为电动机提供能量的同时，也起到了稳定车辆重心的作用。

电池外观国外牛人直接给我们展示电池组。

电池组安放前后轴之间的底盘位置，其重量可达900公斤。

因此造成底盘重心较低，非常利于车辆的高速稳定性。

电池组几乎占据车辆底盘的全部，但电池组并没有作为承受力的主体，电池组有加强筋和受力框架保护，大大减低碰撞时的爆炸危险。

电池组整体有标明其身份的铭牌，其中标明了其容量为85kWh，400V直流电，简单来说电池可以装85度电，可供一个普通家庭使用一个月。

拆解电池板及连接细节电池组表面不仅有塑料膜保护着，而且塑料膜下面还有防火材料的护板。

护板下面才是电池组。

护板通过螺栓与电池组框架连接，并且连接处充满了密封粘合剂。

外观来看电池组保护的不错。

特斯拉Model S电池组板看似非常高大上。

其电池组板由16组电池组串联而成，并且每组电池组由444节锂电池，每74节并联形成。

因此特斯拉Model S电池组板由7104节18650锂电池组成。

总保险丝位于电池版的前端，并且有外壳保护以防受到撞击。

其采用德国Bussmann巴斯曼，额定工作电流为630A，额定电压为690V，分断电流700-200kA，在全球化趋势下该保险丝在印度制造。

市场价格在600元左右。

电池板中的16块电池组均衡平铺在壳体上，整体结构紧凑，平铺有利于散热。

每一组电池组由六组单体电池包串联而成，但单体电池包的布置并没有采用均衡布置，而是采用不规则的结果，猜测是为了方便电池组的散热管路布置。

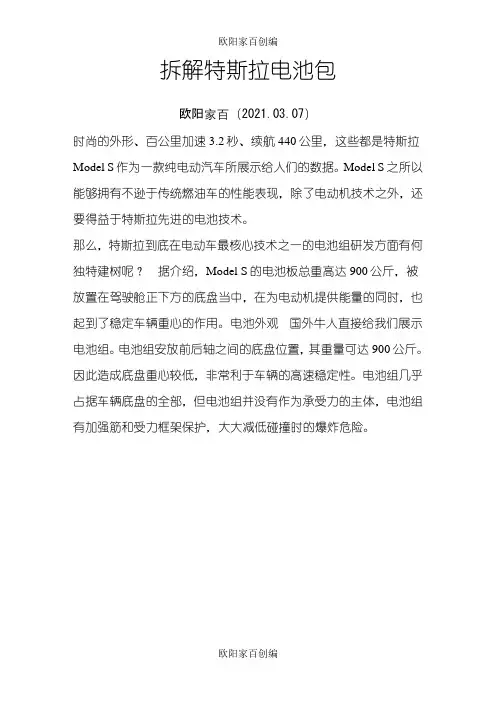

拆解特斯拉电池包欧阳家百（2021.03.07）时尚的外形、百公里加速3.2秒、续航440公里，这些都是特斯拉Model S作为一款纯电动汽车所展示给人们的数据。

Model S之所以能够拥有不逊于传统燃油车的性能表现，除了电动机技术之外，还要得益于特斯拉先进的电池技术。

那么，特斯拉到底在电动车最核心技术之一的电池组研发方面有何独特建树呢？据介绍，Model S的电池板总重高达900公斤，被放置在驾驶舱正下方的底盘当中，在为电动机提供能量的同时，也起到了稳定车辆重心的作用。

电池外观国外牛人直接给我们展示电池组。

电池组安放前后轴之间的底盘位置，其重量可达900公斤。

因此造成底盘重心较低，非常利于车辆的高速稳定性。

电池组几乎占据车辆底盘的全部，但电池组并没有作为承受力的主体，电池组有加强筋和受力框架保护，大大减低碰撞时的爆炸危险。

电池组整体有标明其身份的铭牌，其中标明了其容量为85kWh，400V直流电，简单来说电池可以装85度电，可供一个普通家庭使用一个月。

拆解电池板及连接细节电池组表面不仅有塑料膜保护着，而且塑料膜下面还有防火材料的护板。

护板下面才是电池组。

护板通过螺栓与电池组框架连接，并且连接处充满了密封粘合剂。

外观来看电池组保护的不错。

特斯拉Model S电池组板看似非常高大上。

其电池组板由16组电池组串联而成，并且每组电池组由444节锂电池，每74节并联形成。

因此特斯拉Model S电池组板由7104节18650锂电池组成。

总保险丝位于电池版的前端，并且有外壳保护以防受到撞击。

其采用德国Bussmann巴斯曼，额定工作电流为630A，额定电压为690V，分断电流700-200kA，在全球化趋势下该保险丝在印度制造。

市场价格在600元左右。

电池板中的16块电池组均衡平铺在壳体上，整体结构紧凑，平铺有利于散热。

每一组电池组由六组单体电池包串联而成，但单体电池包的布置并没有采用均衡布置，而是采用不规则的结果，猜测是为了方便电池组内的散热管路布置。

拆解特斯拉电池包时尚的外形、百公里加速3.2秒、续航440公里，这些都是特斯拉Model S作为一款纯电动汽车所展示给人们的数据。

Model S 之所以能够拥有不逊于传统燃油车的性能表现，除了电动机技术之外，还要得益于特斯拉先进的电池技术。

那么，特斯拉到底在电动车最核心技术之一的电池组研发方面有何独特建树呢？据介绍，Model S的电池板总重高达900公斤，被放置在驾驶舱正下方的底盘当中，在为电动机提供能量的同时，也起到了稳定车辆重心的作用。

电池外观国外牛人直接给我们展示电池组。

电池组安放前后轴之间的底盘位置，其重量可达900公斤。

因此造成底盘重心较低，非常利于车辆的高速稳定性。

电池组几乎占据车辆底盘的全部，但电池组并没有作为承受力的主体，电池组有加强筋和受力框架保护，大大减低碰撞时的爆炸危险。

电池组整体有标明其身份的铭牌，其中标明了其容量为85kWh，400V直流电，简单来说电池可以装85度电，可供一个普通家庭使用一个月。

拆解电池板及连接细节电池组表面不仅有塑料膜保护着，而且塑料膜下面还有防火材料的护板。

护板下面才是电池组。

护板通过螺栓与电池组框架连接，并且连接处充满了密封粘合剂。

外观来看电池组保护的不错。

特斯拉Model S电池组板看似非常高大上。

其电池组板由16组电池组串联而成，并且每组电池组由444节锂电池，每74节并联形成。

因此特斯拉Model S电池组板由7104节18650锂电池组成。

总保险丝位于电池版的前端，并且有外壳保护以防受到撞击。

其采用德国Bussmann巴斯曼，额定工作电流为630A，额定电压为690V，分断电流700-200kA，在全球化趋势下该保险丝在印度制造。

市场价格在600元左右。

电池板中的16块电池组均衡平铺在壳体上，整体结构紧凑，平铺有利于散热。

每一组电池组由六组单体电池包串联而成，但单体电池包的布置并没有采用均衡布置，而是采用不规则的结果，猜测是为了方便电池组内的散热管路布置。

特斯拉电桥拆解分析报告特斯拉到底在电动车最核心技术之一的电池组研发方面有何独特建树呢？据介绍，Model S的电池板总重高达900公斤，被放置在驾驶舱正下方的底盘当中，在为电动机提供能量的同时，也起到了稳定车辆重心的作用。

国外牛人直接给我们展示电池组。

电池组安放前后轴之间的底盘位置，其重量可达900公斤。

因此造成底盘重心较低，非常利于车辆的高速稳定性。

电池组几乎占据车辆底盘的全部，但电池组并没有作为承受力的主体，电池组有加强筋和受力框架保护，大大减低碰撞时的爆炸危险。

电池组整体有标明其身份的铭牌，其中标明了其容量为85kWh，400V直流电，简单来说电池可以装85度电，可供一个普通家庭使用一个月。

电池组表面不仅有塑料膜保护着，而且塑料膜下面还有防火材料的护板。

护板下面才是电池组。

护板通过螺栓与电池组框架连接，并且连接处充满了密封粘合剂。

外观来看电池组保护的不错。

特斯拉Model S电池组板看似非常高大上。

其电池组板由16组电池组串联而成，并且每组电池组由444节锂电池，每74节并联形成。

因此特斯拉Model S电池组板由7104节18650锂电池组成。

总位于电池版的前端，并且有外壳保护以防受到撞击。

其采用xxBussmannxxx，额定工作为630A，额定电压为690V，分断电流700-200kA，在全球化趋势下该保险丝在印度制造。

市场价格在600元左右。

电池板中的16块电池组均衡平铺在壳体上，整体结构紧凑，平铺有利于散热。

每一组电池组由六组单体电池包串联而成，但单体电池包的布置并没有采用均衡布置，而是采用不规则的结果，猜测是为了方便电池组内的散热管路布置。

了整个电池板的电压为313.8V，单体电池组电压为196.3V。

显然这块电池并没有达到额定的输出电压，可能电池电量并不充足所导致。

电池组内每一节电池都有保险丝链接着，以防单节电池过热危及整体电池过热，并且每节电池保险丝非常精美。

电池组中央有线连接到电池控制模块，这些线用来检测电池组的电压，从而保证电池组正常工作。

特斯拉电池拆解图分析
自上世纪70年代诞生以来，锂电池成功进入了每个人的生活，但在科技进步如此神速的年代，却没有新的能量存储技术能替代其地位，这足以说明锂电池性能之优越，用途之广泛。

随着新能源汽车高速发展，锂电池将得到充分的发展。

提到新能源汽车，就不得不说下马斯克的特斯拉了。

时尚的外形、百公里加速3.2秒、续航440公里，这些都是特斯拉Model S作为一款纯电动汽车所展示给人们的数据。

不逊于传统燃油车的性能表现，让特斯拉获得了巨大的成功。

同样的锂电池，为何在特斯拉上会有如此不俗的表现？是电动机技术高超？还是电池技术先进？下面和小编一起来看看特斯拉电池真实拆解与分析
特斯拉电池真实拆解与分析特斯拉到底在电动车最核心技术之一的电池组研发方面有何独特建树呢？据介绍，Model S的电池板总重高达900公斤，被放置在驾驶舱正下方的底盘当中，在为电动机提供能量的同时，也起到了稳定车辆重心的作用。

1、电池外观国外牛人直接给我们展示电池组。

电池组安放前后轴之间的底盘位置，其重量可达900公斤。

因此造成底盘重心较低，非常利于车辆的高速稳定性。

电池组几乎占据车辆底盘的全部，但电池组并没有作为承受力的主体，电池组有加强筋和受力框架保护，大大减低碰撞时的爆炸危险。

电池组整体有标明其身份的铭牌，其中标明了其容量为85kWh，400V直流电，简单来说电池可以装85度电，可供一个普通家庭使用一个月。

2、拆解电池板及连接细节电池组表面不仅有塑料膜保护着，而且塑料膜下面还有防火材料的护板。

护板下面才是电池组。

护板通过螺栓与电池组框架连接，并且连接处充满了密封粘合剂。

外观来看电池组保护的不错。

拆解特斯拉电池包时尚的外形、百公里加速3.2秒、续航440公里，这些都是特斯拉Model S作为一款纯电动汽车所展示给人们的数据。

Model S之所以能够拥有不逊于传统燃油车的性能表现，除了电动机技术之外，还要得益于特斯拉先进的电池技术。

那么，特斯拉到底在电动车最核心技术之一的电池组研发方面有何独特建树呢？据介绍，Model S的电池板总重高达900公斤，被放置在驾驶舱正下方的底盘当中，在为电动机提供能量的同时，也起到了稳定车辆重心的作用。

电池外观国外牛人直接给我们展示电池组。

电池组安放前后轴之间的底盘位置，其重量可达900公斤。

因此造成底盘重心较低，非常利于车辆的高速稳定性。

电池组几乎占据车辆底盘的全部，但电池组并没有作为承受力的主体，电池组有加强筋和受力框架保护，大大减低碰撞时的爆炸危险。

电池组整体有标明其身份的铭牌，其中标明了其容量为85kWh，400V直流电，简单来说电池可以装85度电，可供一个普通家庭使用一个月。

拆解电池板及连接细节电池组表面不仅有塑料膜保护着，而且塑料膜下面还有防火材料的护板。

护板下面才是电池组。

护板通过螺栓与电池组框架连接，并且连接处充满了密封粘合剂。

外观来看电池组保护的不错。

特斯拉Model S电池组板看似非常高大上。

其电池组板由16组电池组串联而成，并且每组电池组由444节锂电池，每74节并联形成。

因此特斯拉Model S电池组板由7104节18650锂电池组成。

总保险丝位于电池版的前端，并且有外壳保护以防受到撞击。

其采用德国Bussmann巴斯曼，额定工作电流为630A，额定电压为690V，分断电流700-200kA，在全球化趋势下该保险丝在印度制造。

市场价格在600元左右。

电池板中的16块电池组均衡平铺在壳体上，整体结构紧凑，平铺有利于散热。

每一组电池组由六组单体电池包串联而成，但单体电池包的布置并没有采用均衡布置，而是采用不规则的结果，猜测是为了方便电池组内的散热管路布置。

拆解特斯拉电池包时尚的外形、百公里加速3.2秒、续航440公里，这些都是特斯拉Model S作为一款纯电动汽车所展示给人们的数据。

Model S之所以能够拥有不逊于传统燃油车的性能表现，除了电动机技术之外，还要得益于特斯拉先进的电池技术。

那么，特斯拉到底在电动车最核心技术之一的电池组研发方面有何独特建树呢？据介绍，Model S的电池板总重高达900公斤，被放置在驾驶舱正下方的底盘当中，在为电动机提供能量的同时，也起到了稳定车辆重心的作用。

电池外观国外牛人直接给我们展示电池组。

电池组安放前后轴之间的底盘位置，其重量可达900公斤。

因此造成底盘重心较低，非常利于车辆的高速稳定性。

电池组几乎占据车辆底盘的全部，但电池组并没有作为承受力的主体，电池组有加强筋和受力框架保护，大大减低碰撞时的爆炸危险。

电池组整体有标明其身份的铭牌，其中标明了其容量为85kWh，400V直流电，简单来说电池可以装85度电，可供一个普通家庭使用一个月。

拆解电池板及连接细节电池组表面不仅有塑料膜保护着，而且塑料膜下面还有防火材料的护板。

护板下面才是电池组。

护板通过螺栓与电池组框架连接，并且连接处充满了密封粘合剂。

外观来看电池组保护的不错。

特斯拉Model S电池组板看似非常高大上。

其电池组板由16组电池组串联而成，并且每组电池组由444节锂电池，每74节并联形成。

因此特斯拉Model S 电池组板由7104节18650锂电池组成。

总保险丝位于电池版的前端，并且有外壳保护以防受到撞击。

其采用德国Bussmann巴斯曼，额定工作电流为630A，额定电压为690V，分断电流700-200kA，在全球化趋势下该保险丝在印度制造。

市场价格在600元左右。

电池板中的16块电池组均衡平铺在壳体上，整体结构紧凑，平铺有利于散热。

每一组电池组由六组单体电池包串联而成，但单体电池包的布置并没有采用均衡布置，而是采用不规则的结果，猜测是为了方便电池组内的散热管路布置。

拆爆ModelS！看看特斯拉电池技术到底有多强
Model S电池保护的相当不错，内部结构设计得恰当好，电池管理系统也相当细致。

相信国内自主品牌想山寨有不少困难。

时尚的外形、百公里加速3.2秒、续航440公里，这些都是特斯拉Model S作为一款纯电动汽车所展示给人们的数据。

Model S之所以能够拥有不逊于传统燃油车的性能表现，除了电动机技术之外，还要得益于特斯拉先进的电池技术。

那么，特斯拉到底在电动车最核心技术之一的电池组研发方面有何独特建树呢？据介绍，Model S的电池板总重高达900公斤，被放置在驾驶舱正下方的底盘当中，在为电动机提供能量的同时，也起到了稳定车辆重心的作用。

近日，国外牛人就将一辆Model S的电池板给拆开了，一探究竟。

国外牛人直接给我们展示电池组。

电池组安放前后轴之间的底盘位置，其重量可达900公斤。

因此造成底盘重心较低，非常利于车辆的高速稳定性。

电池组几乎占据车辆底盘的全部，但电池组并没有作为承受力的主体，电池组有加强筋和受力框架保护，大大减低碰撞时的爆炸危险。

电池组整体有标明其身份的铭牌，其中标明了其容量为85kWh，400V直流电，简单来说电池可以装85度电，可供一个普通家庭使用一个月。

2拆解电池板回顶部
●拆解电池板及连接细节
电池组表面不仅有塑料膜保护着，而且塑料膜下面还有防火材料的护板。

护板下面才是电池组。

护板通过螺栓与电池组框架连接，并且连接处充满了密封粘合剂。

外观来看电池组保护的不错。
