化工制图CAD-4_化工设备图绘制

化工设备图样类别
1、化工设备工程图 表示化工工艺特性和使用要求的图纸，主要用于基础设计审核， 设备询价及向相关专业提出设计条件。 2、施工图 ① 总图 ：表示化工设备及附属装置的全貌组成和特性 ② 装配图 ：表示化工设备结构尺寸及各零部件装配关系 ③ 部件装配图：表示部件结构形状、尺寸、技术特性的图样 ④ 零件图：表示零件结构形状、尺寸、加工处理的图样 ⑤ 标准图或通用图：经国家标准化或系列化、生产检验系列化设备、零部件图样 ⑥ 管口方位图：管口方位，管口与支座、地脚螺栓关系 ⑦ 表格图：结构形状相同，尺寸大小不通设备部件零件
每张图纸都编有图号或标准号，按号索图。 一般我们常说的设备图指的是设备装配图
化工设备图样类别
3、设计文件的组成 化工设备的设计文件主要包括：
图
⑴装配图、部件图、零件图…
样ห้องสมุดไป่ตู้
表
格
⑵技术特性表
设 计 文
及 明 细 栏
⑶管口表 ⑷标题栏及明细栏
放在装配图上
件 的 组 成
说 明
⑸技术要求 ⑹特殊说明
相 关
⑺强度计算书
技
⑻说明书
术 文
⑼图纸目录：全套设计文件的清单，包括图纸及技术文件。
件
换热器装配图
换热器部件图
换热器零件图
化工制图及CAD
知识点4：化工设备图样的种类
化工设备图的作用
化工设备图与机械装配图有密切关系，但又有区别。机 械装配图主要用于装配和安装，而机械制造是依据零件图加 工零件。由于化工设备的结构特点，其制造工艺主要是用钢 板卷制、开孔及焊接等，通常可以直接利用化工设备图进行 制造。 化工设备图的作用是指导制造、安装、检验、维修及使 用化工设备的依据。

如标注位置不够，则可引出标注
或
标高数字 以m为单位，注写到小数点以后第三位；在总平面图中，可注 写到小数点以后第二位。 基准面标高±0.000，正标高可省略“+”，负标高应注“-”。
10.000
10.000 5.000 4.500 或 EL 10.000
±0.000 或 EL ±0.000
装置内管廊、通道的布置。
2）设备
线型：粗实线（粗虚线） 图形：画出设备外形轮廓 （投影图） ，机、泵类动设备可
简化。
基本要求：
(a)穿过楼板的设备，在相应的平面图上均要画出其平面位 置，剖开的设备在轮廓线内画出断面符号； 应避免在各剖视图上重复出现同一台设备； (b)剖视图中设备的钢筋混凝 土基础与设备外形轮廓组合 在一起时，与设备同用粗实 线画出；
小区数≯ 9个，若小区数>9，则先划分大区，再将每一大 区划分为若干小区。
课本46-47页，分区索引图
分区索引图：见P46-47
（1）采用研究版设备布置图适当缩小后进行分区。
分区线：大区分区线用粗双点划线，小区分区线用中粗双点划线；
（2）在图样左下角画直径8mm圆表示基准点，标注其坐标； （3）标注建筑起、终点的定位轴线；
尺寸数字
a)除标高及总平面图以m为单位外，其它尺寸以mm为单位； 上方中部 b)尺寸数字注写在靠近尺寸线的 图2-25 左侧中部 注写位置不够时，最外边的尺寸数字可注写在尺寸界线的外侧，中间 相邻的尺寸数字可错开注写，也可引出注写。图2-27 80 1200
70 70
900
40
40
平面尺寸基准 平面尺寸一般以建筑定位轴线为基准。
剖视图：
粗实线
细实线 平面图：

5、填写明细表和接管表： A.明细表：序号由下向上填写。 B.管口表：序号由上至下填写。
6、填写技术特性表、编写技术要求、 填写标题栏： A.技术特性表：包括设计压力、设计温 度、工作温度、工作压力、物料名称和 专用设备所含的特殊技术性能。 B.技术要求：包括设备在制造、检验、 安装等方面的要求、方法、指标，设备 在保温、防腐蚀等要求及设备在制造中 所需依据的通用技术条件。 C.标题栏：

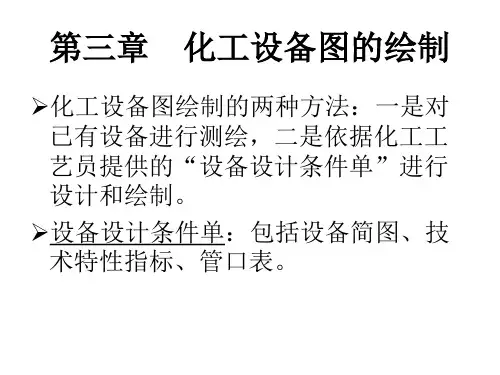

第三章
化工设备图的绘制
பைடு நூலகம்
化工设备图绘制的两种方法：一是对 已有设备进行测绘，二是依据化工工 艺员提供的“设备设计条件单”进行 设计和绘制。 设备设计条件单：包括设备简图、技 术特性指标、管口表。
一、化工设备图视图的选择： 1、选择主视图：一般采用全剖视图， 用以表达设备上各零部件的装配关系。 2、确定其他基本视图：根据主视图特 点选择其他基本视图的种类和数量。
3、选择辅助视图和各种表达方法：根 据基本视图所表达的设备特点，选择 辅助视图补充基本视图的不足。通常 采用局部放大图、局部视图、剖视图、 剖面图和断面图。
二、化工设备图的绘制： 1、确定绘图比例、选择图幅、布置图 纸幅面： 2、画图：先画主视图，同时根据绘图 原则画出其他基本视；再画辅助视图。 绘制视图时，先画主要基准线，再画 出设备轮廓，然后画细部。
4、编写零部件序号和管口符号： A. 零部件：相同零部件标注同一件事号 （在明细表中要说明个数或套数），组 合件尽量编为一个件号。件号由左下方 开始，用阿拉伯数字、顺时针编写，以 水平或竖直方向整齐排列。 B.管口：相同管口编为同一件号（要在 符号的右下角加注阿拉伯数字），同一 管口在各个基本视图上要重复注写。管 口符号统一用小写汉语拼音字母编写。
3、尺寸和焊缝代号的标准： ①尺寸标注的要求：正确、完整、清 晰、合理。 ②尺寸标注：包括特性尺寸、装配尺 寸、安装尺寸、外形尺寸。 ③尺寸基准：

化工制图
---第6章 化工设备图
南京工业大学化工学院 周志伟
主要内容
1 概述
2 化工设备图的表达方法
3 化工设备图的简化画法
4 化工设备图的阅读
5 化工设备图的绘制
化工学院
2020/10/18
1、概述
现代化工企业的雄姿
化工学院
2020/10/18
1、概述
化工设备是化工生产的重要技术装备
化工学院
内容： 一、一组视图 二、必要的尺寸 三、管口表 四、技术特性表 五、技术要求 六、零部件序号、明细栏和标题栏
化工学院
2020/10/18
化工学院
2020/10/18
1、概述
➢一组视图
用以表达化工设备的工作原理、各部件间的装配关系和 相对位置，以及主要零件的基本形状。
➢必要的尺寸
化工设备图上的尺寸，是制造、装配、安装和检验设备 的重要依据。标注尺寸应完整、清晰、合理，以满足化 工设备制造、检验和安装的要求。
立式设备
2020/10/18
➢塔器
1、概述
化工学院
2020/10/18
1、概述
➢1.1 化工设备图的图样
化工设备图
标准图 通用图 表格图 管口方位图 零件图 部件图 装配图 总图
化工学院
2020/10/18
1、概述
➢总图
表示化工设备以及附属装置的全貌、组成和特性的图样。
各主要部分: 结构特征
装配连接关系 主要特征尺寸
1.2 化工设备图样的安排格式
（1）装配图兼作总图
化工学院
2020/10/18
1、概述
（2）装配图上附有零件图 （3）部件装配图附有零件图
