预埋螺栓标高偏差剔除混凝土整改方案

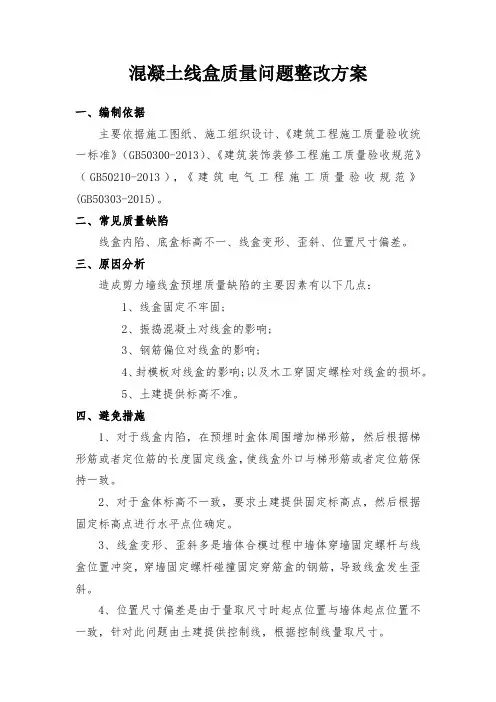

混凝土线盒质量问题整改方案一、编制依据主要依据施工图纸、施工组织设计、《建筑工程施工质量验收统一标准》（GB50300-2013）、《建筑装饰装修工程施工质量验收规范》（GB50210-2013），《建筑电气工程施工质量验收规范》(GB50303-2015)。

二、常见质量缺陷线盒内陷、底盒标高不一、线盒变形、歪斜、位置尺寸偏差。

三、原因分析造成剪力墙线盒预埋质量缺陷的主要因素有以下几点：1、线盒固定不牢固;2、振捣混凝土对线盒的影响;3、钢筋偏位对线盒的影响;4、封模板对线盒的影响;以及木工穿固定螺栓对线盒的损坏。

5、土建提供标高不准。

四、避免措施1、对于线盒内陷，在预埋时盒体周围增加梯形筋，然后根据梯形筋或者定位筋的长度固定线盒，使线盒外口与梯形筋或者定位筋保持一致。

2、对于盒体标高不一致，要求土建提供固定标高点，然后根据固定标高点进行水平点位确定。

3、线盒变形、歪斜多是墙体合模过程中墙体穿墙固定螺杆与线盒位置冲突，穿墙固定螺杆碰撞固定穿筋盒的钢筋，导致线盒发生歪斜。

4、位置尺寸偏差是由于量取尺寸时起点位置与墙体起点位置不一致，针对此问题由土建提供控制线，根据控制线量取尺寸。

四、相关措施准备工作：楼层线盒清理完毕后，根据精装图纸的线盒标高及水平尺寸测量所有预埋线盒，对存在问题的线盒进行标记整改措施：1、对于线盒内陷较轻，深度在20mm内的，将线盒外沿四周修理方正那可，对于线盒内陷较重，深度大于20mm的，根据线盒深度选取套盒，对线盒歪斜部位弹切割线。

将线盒外沿混凝土凿除，将剔凿部位清理干净并用水充分湿润后，根据设置好的标高线将套盒放入，在切割线周围用美纹纸封边，套盒四周用水泥砂浆固定，待砂浆达到强度后用修补砂浆将水泥砂浆外面用修补砂浆补平，与原混凝土墙面一致。

2、对于底盒标高不一的，如果底盒标高差别较小，按开关插座面板能调整的（同房间内标高差不超过5mm），可不予处理，如果底盒标高差别较大，按开关插座面板不能调整的，或者线盒变形、歪斜的，可将线盒底盒凿除，重新安装新盒体待盒体周围砂浆达到强度后再用修补灰补平。

钢结构工程施工常见缺陷及防治措施钢结构建筑因具有自重轻、强度高、抗震性能好、节约空间、质量可靠、施工速度快、绿色环保等多方面特殊的优势，在建设工程上得到日益广泛的应用，近几年，随着我国经济建设的快速发展，钢结构建筑正从工业厂房建筑结构向着多高层民用建筑结构、大型剧场、桥梁结构及办公建筑结构方向发展,至尽，钢结构建筑因其独特的优势在国内得到了快速的发展。

在钢结构工程施工过程中，钢构件安装过程的精度和品质是决定整体钢结构质量的关键，往往在钢构件的安装过程中存在诸多违反国家工程技术规范和验收标准的一些制作方法和违规行为，本文对这些违反国家工程技术规范和验收标准的做法和行为作为缺陷进行提出、分析和研究，以引起各施工单位的重视，共同将钢结构行业做精、做强.1. 基础地脚螺栓位置及垂直度超过规范允许偏差由于基础地脚螺栓位置及垂直度超过规范允许偏差，导致钢柱安装困难或不能安装；即使采取措施后可以安装，也会影响柱子在基础上的可靠性和安全性.造成基础地脚螺栓位置及垂直度超过规范允许偏差的原因分析如下：1）地脚螺栓预埋时，固定不牢,混凝土浇筑后，振捣时导致地脚螺栓倾斜或位移.2)基础施工测量或放线时有误差.3)图纸设计错误。

避免基础地脚螺栓位置及垂直度超过规范允许偏差的方法:1)用12㎜或12㎜以上钢筋把地脚螺栓焊成箱形，形成一整体，然后放进基础里与模板固定,最后浇筑混凝土。

具体做法如下：第一步：根据基础设计实际情况,在一块20㎜或20㎜以上厚钢板上，把一个基础的地脚螺栓标出来；第二步：把地脚螺栓孔用磁力钻钻出来；第三步：把钢板放到一平面上.第四步:把地脚螺栓倒立放到孔里，然后用直径为12㎜的圆钢把地脚螺栓焊接成箱形,形成一整体结构；第五步：把形成一箱形结构的地脚螺栓放到基础里,然后与基础钢筋固定一部分。

第六步：把基础的模板支撑牢固，然后把轴线和标高放到模板上。

第七步：按照设计图纸轴线和标高，把地脚螺栓完全固定牢固.第八步：按照此方法全部施工完毕后，进行校验轴线和标高.第九步：确认地脚螺栓位置和垂直度在规范允许偏差之内。

预埋活动地脚螺栓锚板标高允许偏差1. 设计阶段：在项目设计阶段，设计师需要根据建筑设计要求和结构设计要求确定预埋活动地脚螺栓锚板的标高要求。

这些要求通常被列在结构设计图纸和相关规范中。

2. 准备材料：在施工前，施工单位需要采购预埋活动地脚螺栓锚板和相关材料，如螺栓、螺母、钢板等。

3. 安装螺栓：预埋活动地脚螺栓锚板一般是固定在混凝土构件中的，在施工过程中，施工单位需要根据设计要求将螺栓栓固在混凝土中。

在安装过程中，应保证螺栓的标高位置和方向正确，并且螺栓要牢固地固定在混凝土中。

4. 检查标高：在螺栓安装完成后，施工单位需要进行标高检查。

标高检查可以通过使用水平仪等工具来进行测量，确保螺栓的标高偏差在允许范围内。

5. 标高偏差评定：根据设计要求，通常会规定预埋活动地脚螺栓锚板的标高允许偏差。

如果在标高检查中发现螺栓的标高偏差超出了设计要求的允许范围，施工单位需要根据相关规范和标准进行评定，确定是否需要调整螺栓的标高。

6. 调整螺栓标高：如果螺栓的标高偏差超出了允许范围，施工单位需要进行调整，使螺栓的标高在允许范围内。

调整方法可以采用添加或减少填充物的方式，或者重新安装螺栓等方式进行。

7. 重新检查标高：在调整螺栓标高之后，施工单位需要对螺栓进行重新检查，确保其标高偏差已经被纠正并符合设计要求。

8. 完成验收：螺栓的标高检查和调整完成后，施工单位需要进行验收，并将螺栓的标高偏差情况记录在施工日志中。

如有必要，可以组织相关专业的验收人员进行验收。

针对每个环节的详细描述如下：1. 设计阶段：在项目建筑和结构设计阶段，设计师需要根据建筑和结构设计要求确定预埋活动地脚螺栓锚板的标高要求。

标高要求通常包括标高值和允许偏差值。

2. 准备材料：施工单位在施工前需要采购预埋活动地脚螺栓锚板及其相关材料，如螺栓、螺母、钢板等。

3. 安装螺栓：施工单位需要按照设计要求将螺栓安装到混凝土构件中。

在安装过程中，应保证螺栓的方向正确、垂直，并且螺栓要能够牢固地固定在混凝土中。

预埋螺栓施工方案三篇篇一：预埋螺栓施工方案一、概述本工程钢结构柱脚与混凝土独立基础采用预埋螺栓连接，设计主要有M24、M30、M36、M42等规格的地脚螺栓。

本工程预埋螺栓的埋设采用直埋法。

直埋法就是先在基础上划线定位，通过固定架控制同一钢柱脚预埋螺栓之间的距离，调整固定架的位置，在钢柱基础浇捣混凝土之前埋入螺栓，与钢筋连成一体，再浇筑混凝土一次固定。

二、准备工作(1)、图纸的熟悉预埋螺栓的施工质量好坏关系到整个工程的质量，当施工人员进场之前，应仔细的阅读施工图中的预埋螺栓的平面布置图和基础的详图，了解每一个柱脚的螺栓布置、规格及相应的固定架尺寸，同时对如何测量放线有一定的方案。

(2)、材料准备当基础开始施工，预埋螺栓即可进场，在进场前对预埋螺栓的原材料质量及外观质量进行检查，原材料检查的项目有：圆钢质量证明文件；螺栓出厂合格证，螺母质量证明书及出厂合格证；外观检查的项目有：螺栓的直径；螺栓的长度；螺栓的弯起长度；螺栓螺纹的长度；螺栓螺纹的质量（可随机按比例抽取，用螺母拧入，看拧入是否顺畅，咬合是否严密）；还应准备部分φ6～φ10的钢筋及φ3.2E40XX型焊条，以备螺栓与钢筋固定使用。

(3)、工具准备在预埋螺栓施工过程中使用的工具主要有；A、测量工具；经纬仪；水准仪（配塔尺）；钢卷尺（5m、50m）；水平尺；线锤；为了保证预埋螺栓的施工质量，经纬仪、水准仪、钢卷尺等施工测量工具必须经计量部门进行定期鉴定，使用时必须在有效期内。

经纬仪：一般钢结构工程采用精度在2s级以上的光学经纬仪，对于高层钢结构工程宜采用激光经纬仪，其精度应在1/2000之内。

水准仪：按国家三、四等水准测量及工程测量用途要求，其精度应在±3.0㎜/km。

钢卷尺：应选用通过计量单位校准的钢卷尺，但在使用时应注意温度对测量值的影响：温度改正数=0.000011(t－t0)L式中L—测量长度；t—测量时的温度；t0—标定长度时的温度，20℃。

钢结构地脚螺栓预埋方法和偏差处理措施现在,随着社会的进步，科技的发展，由于安装简便、施工快速等有点，水泥厂使用钢结构的情况越来越普遍，尤其是轻钢结构厂房。

在钢结构施工的时候，最基础的工作就是地脚螺栓的预埋。

因为地脚螺栓预埋的位置、标高是否正确直接决定着整个厂房的能否正常使用及使用年限。

1．地脚螺栓的埋设方法地脚螺栓的埋设方法，根据与基础混凝土施工的前后关系，分为直埋和后埋。

直埋是浇筑混凝土前，将螺栓定位，混凝土浇筑成型后，螺栓埋设好；后埋是浇筑混凝土时，预留埋设螺栓孔洞，待混凝土达到一定强度后，插入螺栓，二次浇筑混凝土。

直埋地脚螺栓的优点是混凝土一次浇筑成型，混凝土强度均匀，整体性强，抗剪强度高；缺点是螺栓无固定支撑点，如果螺栓定位出现误差，则处理相当繁琐。

后埋地脚螺栓的优点是螺栓有可靠的支撑点（已达到一定强度的基础混凝土），定位准确，不容易出现误差；缺点是预留孔洞部分混凝土浇筑后硬化收缩，容易与原混凝土之间产生裂缝，降低了整体的抗剪强度，使结构的整体耐久性受到影响。

现在水泥厂通常采用的是直埋地脚螺栓法。

在埋设地脚螺栓时，先根据螺栓的位置制作模具，为了精确定位，先确定基准定位，一般取柱子的形心为定位点，根据柱子形心与螺栓的位置关系以及螺栓直径在模具上面定位钻孔，钻孔直径比螺栓直径大2mm，模具比螺栓组外边缘大50mm，为了保证垂直度，可根据找平层的厚度做两块相同的模具，制作成一个具备一定厚度的盒子。

这样，螺栓穿入模具后，不会左右摇晃。

螺栓穿入模具后，上部拧一个螺帽固定，可以调节螺栓预留高度。

具体做法见图1。

D——螺栓孔直径，d——螺栓直径，L——螺栓组的螺栓间距，h——同找平层厚度图1 地脚螺栓模具图在基础短柱模板支好后，要确定模板牢固。

然后将地脚螺栓模具基准点与柱子形心定位一致，校正标高后可将模具与短柱模板固定。

然后将螺栓用钢筋与短柱钢筋可靠连接，防止钢筋位置移动，并宜事先在螺栓下部焊接一截短钢筋，让短钢筋支撑在短柱基础的混凝土上，防止螺栓的垂直位移。

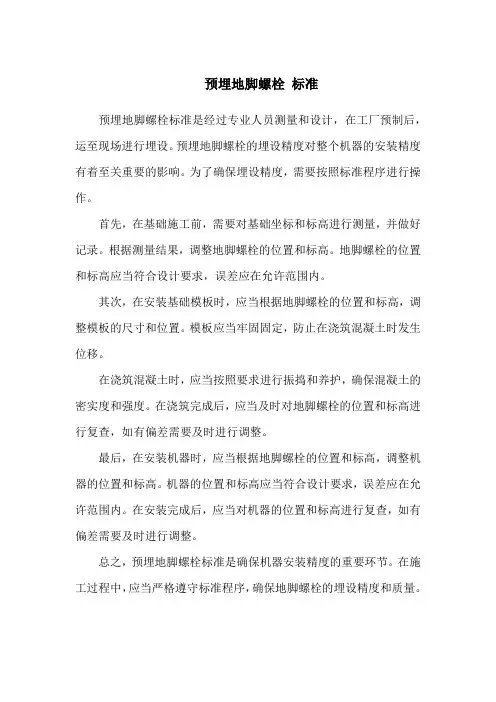

预埋地脚螺栓标准
预埋地脚螺栓标准是经过专业人员测量和设计，在工厂预制后，运至现场进行埋设。

预埋地脚螺栓的埋设精度对整个机器的安装精度有着至关重要的影响。

为了确保埋设精度，需要按照标准程序进行操作。

首先，在基础施工前，需要对基础坐标和标高进行测量，并做好记录。

根据测量结果，调整地脚螺栓的位置和标高。

地脚螺栓的位置和标高应当符合设计要求，误差应在允许范围内。

其次，在安装基础模板时，应当根据地脚螺栓的位置和标高，调整模板的尺寸和位置。

模板应当牢固固定，防止在浇筑混凝土时发生位移。

在浇筑混凝土时，应当按照要求进行振捣和养护，确保混凝土的密实度和强度。

在浇筑完成后，应当及时对地脚螺栓的位置和标高进行复查，如有偏差需要及时进行调整。

最后，在安装机器时，应当根据地脚螺栓的位置和标高，调整机器的位置和标高。

机器的位置和标高应当符合设计要求，误差应在允许范围内。

在安装完成后，应当对机器的位置和标高进行复查，如有偏差需要及时进行调整。

总之，预埋地脚螺栓标准是确保机器安装精度的重要环节。

在施工过程中，应当严格遵守标准程序，确保地脚螺栓的埋设精度和质量。

预制梁施工易出现问题及防控措施1、钢筋保护层厚度控制不佳（1）现象为预制梁钢筋保护层厚度超出验标允许范围，个别部位甚至出现漏筋。

（2）原因分析【1】保护层垫块不合格，垫块厚度与净保护层厚度不一致，垫块强度不足；【2】垫块数量少、间距大、布局不合理、绑扎不牢固；【3】钢筋下料不精确、安装不规范，钢筋骨架加工尺寸偏大或钢筋绑扎不牢固，混凝土浇筑过程中部分钢筋变形变位；【4】箱梁芯模或T梁钢筋发生偏移，使腹板两侧厚度偏大或偏小，导致保护层厚度不合格；【5】箱梁梁芯模上浮使顶板钢筋骨架随之上浮，在梁高不变的情况下，导致顶板保护层厚度不足。

【6】底板因垫块数量少或布局不合理或钢筋安装不规范导致保护层厚度不足。

（3）整改预防措施【1】根据设计净保护层厚度，选择合适厚度的垫块，确保垫块强度，避免施工过程中被压碎；【2】要求垫块密度每平米不得小于4个，呈梅花形布设，相邻垫块间距不大于60cm，在浇筑前和混凝土浇筑前进行检查验收，发现损坏、翻到的垫块要及时更换或重新调整；【3】严格按照设计尺寸下料，加工尺寸偏差过大的半成品钢筋不得进行绑扎；【4】在两侧腹板钢筋骨架焊接支撑定位钢筋，防止内模偏移和腹板钢筋变形；内模安装就位后检查两侧腹板厚度，内模若出现偏移在调整后绑扎顶绑钢筋；【5】落实防芯模上浮措施，具体措施见芯模上浮治理；【6】底板钢筋安装完成后，对底板钢筋进行检查和调整。

2、保护层垫块印记明显（1）现象为预制梁存在明显的垫块印记（2）原因分析【1】垫块过于干燥，未浸水；【2】垫块被模板油污染。

（3）预防措施【1】垫块宜置于水桶中，饱水浸透后使用；【2】模板油特别是台座模板油不宜过多涂刷，避免污染垫块与钢筋。

3、预埋钢筋位置不准确（1）现象为预制梁伸缩缝预埋筋、防撞护栏预埋筋位置不准确，影响后续防撞护栏施工和伸缩缝安装。

（2）原因分析【1】定位不准确，使定位筋位置随模板出现偏差；【2】焊接定位不牢固，施工过程中由于踩踏、混凝土振捣等原因使钢筋变位。

地脚螺栓预埋偏差的纠正处理方法1.地脚螺栓中心偏差处理1.当螺栓中心与设计中心线偏差在10mm以内，可以调整柱脚板的螺栓孔位置或割孔来调整，但要特别仔细，避免损伤底座。

2.当螺栓直径在36mm以内，偏差距离小于1.5d时，一般采用热弯螺栓法处理。

可在根部凿一条深150-200mm的凹槽，用氧气乙炔枪烘烤螺栓根部，将螺栓弯成S形，热弯时应用圆角过渡，弯曲部分应埋在混凝土中，以防转角处应力集中，因为地脚螺栓弯折或变形将会使螺栓的工作应力比正常大数倍。

加热温度应在700-800℃范围内，并应避免浇水冷却，以防螺栓变脆。

3.当地脚螺栓偏差很大(大于1.5d时)，可采用设过渡钢框架的方法即先将螺栓割断，加焊槽钢框架，再在槽钢上加焊新的螺栓，槽钢焊缝均须计算。

将新设置的螺栓通过槽钢或下字钢与原有埋设在基础中偏差较大的螺栓牢固焊接在一起，以传递上部结构上的水平和垂直力。

框架设计应保证足够的强度和刚度，使其成为一个可靠的整体1——螺栓2——新浇混凝土3——加焊钢板（a）d≤36mm且偏差距离小于1.5d时；（b）d＞36mm且偏差距离大于1.5d时2．地脚螺栓标高偏差处理1.当地脚螺栓标高偏差为-10～30mm，但柱脚安装仍能保证其丝扣有2个螺帽的长度时，可不做处理，或者将螺帽拧紧后将螺帽与垫板以及柱脚板焊接，防止螺帽松动；丝扣高的，可加钢垫板进行调整。

.2如果螺栓标高偏差大于一10～30mm，无法满足安装要求时，可以采用接长螺栓的方法进行处理，先将螺栓周围的混凝土凿成凹形坑，用同直径的螺栓，上下坡口焊对接，或对接后再在两侧加焊帮条钢筋，但帮条不应露出短柱找平层表面，以便于钢柱安装。

当螺栓直径在36mm以内时补焊2根帮条钢筋;螺栓直径大于36mm时焊3根帮条钢筋，附加帮条钢筋截面积应不小于原螺栓截面积的1.3倍，亦不得用小于16 mm的钢筋，焊缝长度一般上下各取2.5d(d为螺栓直径〕，或者可以采用比原螺栓直径加大1倍的螺栓，加工成内丝扣，套在原有螺栓上，也可加螺丝套或焊上套管接上新螺栓。

总装准备车间预埋螺栓损坏整改方案工程名称：上海大众汽车有限公司CPC总装准备车间土建与安装工程地脚螺栓预埋工程概况：本工程第一步工作主要以钢结构地脚螺栓预埋为主要工作之一也是后期钢结构吊装的前期重要工作之一，预埋螺栓全部为材质Q235,M24圆钢制成；一、编制说明由于该工程需预埋大量的钢构地脚螺栓预埋，是施工现场的重点工作项目，因现场地脚螺栓损坏影响施工后续工程进度，特编制此地脚螺栓损坏整改方案；二、掌握现场施工条件：8/H承台预埋M24螺栓，基础回填时未即时做好标志，挖机司机没有发现，造成预埋螺栓压弯，把损坏的地脚螺栓承台短柱处将进行凿除后取出，并支好模板再进行后续工作，1.在施工准备阶段，首先施工图与预埋件施工图纸，结合现场土建施工状况，了解本工程的地脚螺栓的分布、形式以及依据本工程的施工特点制定预埋螺栓整改方案、技术交底等。

2.在这个阶段要全面掌握了解现场的实际施工情况，找出预埋螺栓损坏整改的难点、易混淆的部位，在交底中进行专项说明，并召集工人开专门的工作重点交底会议，要让操作人员掌握操作要领和技术要求。

三、制定预埋螺栓整改施工方案：针对本工程的具体情况，积极与总包单位技术部门交流，掌握预埋螺栓整改重点、难点的处理，在结合我司的施工组织计划，制定出合理的预埋螺栓整改施工计划，包括材料计划、劳动力组织、机械设备计划、施工工序安排、施工段划分、进度与跟踪、质量保证措施等。

1、质量要求1、材料要求地脚螺栓的品种、规格、性能等应符合现行国家产品标准和设计要求。

2、安装允许偏差地脚螺栓位置允许偏差（MM）项目允许偏差支承面标高±3.0水平度 L/1000地脚螺栓螺栓中心偏移 5.0垂直度 H/1000四、在施工段找出定位轴线：根据图纸，在现场找出损坏的预埋部位附近的建筑定位轴线与水平轴线位置并进行复核，参考其它轴线来划分水平分布尺寸，找出各轴线后，然后对损坏的地脚螺栓测量轴线定位，及时将测量结果做好记录，由现场技术负责人对误差进行分析并作出修改。

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*现在,随着社会的进步，科技的发展，由于安装简便、施工快速等有点，水泥厂使用钢结构的情况越来越普遍，尤其是轻钢结构厂房。

在钢结构施工的时候，最基础的工作就是地脚螺栓的预埋。

因为地脚螺栓预埋的位置、标高是否正确直接决定着整个厂房的能否正常使用及使用年限。

1．地脚螺栓的埋设方法地脚螺栓的埋设方法，根据与基础混凝土施工的前后关系，分为直埋和后埋。

直埋是浇筑混凝土前，将螺栓定位，混凝土浇筑成型后，螺栓埋设好；后埋是浇筑混凝土时，预留埋设螺栓孔洞，待混凝土达到一定强度后，插入螺栓，二次浇筑混凝土。

直埋地脚螺栓的优点是混凝土一次浇筑成型，混凝土强度均匀，整体性强，抗剪强度高；缺点是螺栓无固定支撑点，如果螺栓定位出现误差，则处理相当繁琐。

后埋地脚螺栓的优点是螺栓有可靠的支撑点（已达到一定强度的基础混凝土），定位准确，不容易出现误差；缺点是预留孔洞部分混凝土浇筑后硬化收缩，容易与原混凝土之间产生裂缝，降低了整体的抗剪强度，使结构的整体耐久性受到影响。

现在水泥厂通常采用的是直埋地脚螺栓法。

在埋设地脚螺栓时，先根据螺栓的位置制作模具，为了精确定位，先确定基准定位，一般取柱子的形心为定位点，根据柱子形心与螺栓的位置关系以及螺栓直径在模具上面定位钻孔，钻孔直径比螺栓直径大2mm，模具比螺栓组外边缘大50mm，为了保证垂直度，可根据找平层的厚度做两块相同的模具，制作成一个具备一定厚度的盒子。

这样，螺栓穿入模具后，不会左右摇晃。

螺栓穿入模具后，上部拧一个螺帽固定，可以调节螺栓预留高度。

具体做法见图1。

D——螺栓孔直径，d——螺栓直径，L——螺栓组的螺栓间距，h——同找平层厚度图1 地脚螺栓模具图在基础短柱模板支好后，要确定模板牢固。

然后将地脚螺栓模具基准点与柱子形心定位一致，校正标高后可将模具与短柱模板固定。

然后将螺栓用钢筋与短柱钢筋可靠连接，防止钢筋位置移动，并宜事先在螺栓下部焊接一截短钢筋，让短钢筋支撑在短柱基础的混凝土上，防止螺栓的垂直位移。

目录螺栓、螺栓预留孔及预埋件安装方案一、编制依据A、福建吴航不锈钢制品有限公司下发的连铸维修设备基础施工图B、预埋件图集 04G362C、工程测量规范 GB50026-2007D、冶金建筑安装工程施工测量规范 YBJ212-88E、建筑工程施工质量验收统一标准 GB50300-2013F、冶金建筑工程施工质量验收规范 YB4147-2006二、工程概况本工程为福建吴航不锈钢制品有限公司产线调整就地改造项目连铸维修设备基础工程,由宝钢工程技术集团有限公司设计,本工程含扇形段内弧维修对中台基础、扇形段整体维修对中试验台基础、弯曲段维修对中台基础、结晶器维修对中试验台基础、扇形段内弧翻转台基础、振动装置维修台基础、中间包倾翻装置及作业平台基础.设备基础螺栓、螺栓预留孔及预埋铁件规格数量多,中间包倾翻装置及作业平台基础预埋为宽厚板埋件,单重达17t左右,部分安装在成45°斜面上,埋件背面为9个400400450预留孔,直埋螺栓直径有M48、M24等规格,螺栓预留孔数量规格较多,埋深在700mm左右.三、工程难点中间包倾翻装置及作业平台基础预埋-20024204300宽厚板埋件,体积大,质量重,单块重量达到17t左右,并且在倾斜面上安装,安装工期紧,现场安装运输移动困难,须要用大型吊车才能吊到设计安装的位置.四、螺栓预留孔及套筒螺栓安装4．1预留孔及螺栓套筒的安装及质量要求4．1．1预留孔及螺栓套筒的安装要求：预留孔及螺栓套筒均用独立的固定架固定.安装时必须由测量人员配合放线定位安装,并且严格按照测量规范要求进行操作.在固定架贯穿施工缝且上部悬臂较小的情况下,可以与模板固定系统共用.螺栓套筒的安装精度用测量线板进行控制.根据螺栓套筒的拼装工艺,安装时需以锚板中心线位置进行安装.线板分为设备基础轴线板Ⅰ级,有轴线控制桩投点经项目经理部校核认定后再根据此轴线导出Ⅱ级线板,由我项目部测量组校核认定后导出Ⅲ级线板,如此由高到低逐级进行,严禁平级互导,出现累计误差.严禁利用线架作为爬梯上人.较高时必须另设爬梯和测放平台供人操作.同时应加强对控制线板的保护和检测.4．1．2螺栓预留孔及预埋件的质量要求：预留孔及螺栓套筒安装高度按最大允许正偏差控制标高.安装前应事先检查预留孔及螺栓套筒材质是否有损坏,为了避免影响工序中交时设备螺栓无法正常安装,在安装螺栓套筒前,必须注意钢套管内部不允许有垃圾及其他杂物.混凝土浇筑之前必须对浇筑区域的预留孔及螺栓套筒进行复查,预留孔及螺栓套筒必须保持密封,并且浇注完毕后在没有进行机械安装前不得拆除密封口,孔洞封闭应选用不易破损材料,用铁丝或胶布延孔洞周边绑牢.混凝土浇筑周期较长时,应进行中间检查.施工之后,高架线板未经允许不得拆除,应继续加以保护.螺栓预留孔及预埋件安装允许偏差应满足下表要求：4．2预留孔及螺栓套筒的安装方法4．2．1套筒螺栓及预留孔的安装方法按图纸设计计算出钢套筒螺栓锚板的底部标高和中线位置,用角钢和钢筋作固定架,用钢筋做立柱和连杆,角钢做横梁,角钢面标高就是套筒螺栓锚板的底面标高,把各套筒螺栓的纵横中心线投测到角钢面上,把套筒螺栓吊放在角钢上,用5t倒链微调对中,使锚板中与投测到角钢上的纵横中心线重合,再调整套筒上口的中心位置.调整好后立即焊接加固.预留孔采用安装波纹管形成或采用模板钉的木盒子.波纹管的安装除采用的立柱、横梁、斜撑、拉结条均采用Φ25以内钢筋外,安装方法均与螺栓、套筒安装相同.见附图4．2．2螺栓预留孔的加固方法<1>支撑架构造：由立柱、横梁、斜撑及拉结条等杆件组成一空间构架,以保证固定架的侧向稳定和螺栓、套筒的平面位置,其形式根据螺栓、套筒大小及密集情况,作为连续式或独立式.<2>立柱：其纵向间距一般为2～4m,横向间距一般为～3m,使形成一个密集的网状支架系统.钢立柱的型号、规格可根据高度和间距选用下表施工过程中可根据资源状况灵活选用,并不限于此表所列材料.<3>横梁：可用各种规格的钢筋、角钢或槽钢制成.规格可根据螺栓直径和跨度按下表选.用不限于下表所列材料最低螺栓顶面标高减相应固定板等的高度,以便于不同标高的螺栓有调整的余地.<4>斜撑和对拉条：斜撑用于立柱之间的连系,多采用┕50×5、┕63×6、┕70×6角钢或Φ16～20钢筋,与立柱对角拉结焊接牢固,与地面夹角应小于60度.拉结条主要用于拉固螺栓套筒,避免产生偏斜.常用Φ16～20钢筋,纵横设置与螺栓套筒下部点焊固定.斜撑和拉结条均在现场按实际情况设置.4．2．3螺栓预留孔的加固要求螺栓套筒支撑加固示意图螺栓波纹管支撑加固示意图立柱、横梁、斜撑及对拉条均为Φ25螺纹钢筋直埋螺栓支撑加固示意图立柱、横梁、斜撑及对拉条均为Φ25螺纹钢筋4．3预留孔及螺栓套筒安装过程：①绑扎设备基础板底钢筋,根据图纸设计要求,经过测量放线确定的位置安装立柱,在立柱上找测横梁标高,将横梁焊于立柱上,然后将固定框安于横梁上,一段一段地拼装,调整校正好后,彼此焊接固定,接着焊接立柱支撑.②用经纬仪和钢尺在固定架上部测螺栓套筒中心,并用冲子刻点.③安装螺栓套筒底部承托,按标高控制好后焊接牢固,将螺栓套筒插入固定框,先初步找正螺栓套筒顶部轴线位置,使误差在±3mm以内,再找正垂直度,应控制其垂直度偏差值在3mm以内,然后在底部焊拉结条于固定架上使之稳固.④用经纬仪或挂线、吊线坠检查校正螺栓套筒相对位置标高和垂直度,校正垂直度应在两个相互垂直的方向进行.方法是根据测量划出的基准点,用24号铁丝拉出基础控制中心线与水平线,依控制中心线量出与螺栓套筒组或中心线垂直方向的相距位置重要套筒须用经纬仪校正,用水平线确定螺栓套筒的标高位置,再用水平仪测量每个螺栓套筒的标高进行调整,使顶部误差控制在规范允许范围内,进行临时固定.⑤经校正确认尺寸无误,下部垂直度校正后,亦用钢筋或角钢在两个不同方向将下端焊固.⑥全部螺栓套筒校正固定完毕后,进行一次全面的检查,个别不合要求的再次纠正后即可浇筑混凝土.⑦基础混凝土浇筑完毕达到强度50%后,可拆除露出基础上部的固定框、横梁及部分立柱,一般用气割进行,拆完后清楚混凝土残渣.预埋件的加工制作预埋件施工,应先充分了解预埋件的形式、埋设位置、数量,然后按图纸要求制作、安装固定预埋件.其施工工艺流程为：钢板、钢筋配料→下料加工→焊接锚筋→支模→安装预埋件→按图纸要求校对预埋件尺寸、位置及标高→浇筑混凝土→养护、拆模→检查预埋件施工质量→修整处理.4.4.1预埋件的加工制作方法预埋件的安装与制作应安排专项人员绘制埋件图及预埋件加工表,预埋件施工前,及时上报钢材合格证及复检报告,严格控制预埋件加工时的放样配料及锚筋锚板间的焊接等工作,还应与专业班组组长及相关工作人员及时做好技术交底工作,必须满足质量验收规范的各项要求,严格按照验收表格的各项参数进行控制.<1>由预埋件安装人员制作预埋件安装图和预埋件加工表,并在制图完后与原设计图纸进行校对确保无误,然后组织预埋件专班人员进行进行技术交底,保证安装质量.<2>按照预埋件加工表进行钢材放样下料,严格控制锚板与锚筋的尺寸要求,下料尺寸应满足设计和规范要求,预埋件安装人员应从旁监督,并及时做好钢材的现场见证取样工作,并与放样下料人员根据现场实际情况多加沟通,在满足规范要求的前提下满足现场安装需求.<3>预埋件锚板切割时注意核对是否满足设计尺寸,不可偷工减料,亦不可消耗不必要的耗损,如用氧气切割时需注意将切口不平整处进行打磨,以防安装时出现高低不平；锚筋焊接方式应采用塞焊,将锚板上的锚筋部分根据设计要求标出,制作时在锚板上标出锚筋的部分进行开孔,开孔尺寸同锚筋直径略大1mm为宜,然后将锚筋插入锚板,插入深度同锚板厚度,再将锚板正反面锚筋孔焊牢,并在安装前对不平整部位进行打磨.4.4.2预埋件的加工制作要求①受力预埋件的锚筋应采用热轧钢筋,严禁采用冷加工钢筋.②预埋件受力直锚筋不宜少于4根,切不宜多余4层；其直径不宜小于8mm,且不大于25mm.受剪预埋件的直锚筋可采用2根.预埋件的锚筋应位于构件的外层主筋内侧.③受力预埋件的锚板宜Q235级钢板.锚板厚度宜大于锚筋直径的倍,受拉和受弯预埋件的锚板厚度尚宜大于锚筋间距的1/8.对受拉和受弯预埋件,其锚筋的间距和锚板至构件边缘的距离,均不宜小于3d 和45mm.④受拉锚筋和受弯锚筋的锚固长度应不小于受拉钢筋锚固长度la,且不应小于30d；受剪和受压直锚筋的锚固长度不应小于15dd为锚筋直径.弯折锚筋与钢板间的夹角,一般不小于15°,且不大于45°.⑤考虑地震作用的预埋件,其实配的锚筋截面面积应比计算值增大25%,且应相应调整锚板厚度、在靠近锚板处,宜设置一根直径不小于10mm的封闭箍筋.预埋件的安装要求①预埋件安装前,应先检查模板安装位置及尺寸是否满足设计要求,尤其在安装侧面预埋件时,模板垂直度及安装部位有偏差,使预埋件无法紧贴侧模板,会导致预埋件被埋于混凝土内.安装时亦应检查模板平整度,不满足要求处应及时和其他作业班组沟通并进行调整.②预埋件安装时必须由测量人员配合放线定位安装,并且严格按照测量规范要求进行操作.测量线板分为设备基础轴线板Ⅰ级,有轴线控制桩投点经项目经理部校核认定后再根据此轴线导出Ⅱ级线板,由我项目部测量组校核认定后导出Ⅲ级线板,如此由高到低逐级进行,测量放线投点时,严禁平级互导,避免累计误差造成轴线点偏移.③安装后按照设计要求校对预埋件尺寸、平面位置及标高,如发现安装错误或尺寸偏移超规范允许范围时,需及时进行整改,保证混凝土能按时进行浇注.预埋件的固定及质量控制4．6．1预埋件位于结构侧面的固定方法：<1>预埋件面积不大时,可在铁件上钻孔,用螺栓在模板上固定；或将铁件的锚筋绑扎或点焊在钢筋骨架上.<2>预埋件面积较大时,可在预埋件内侧焊接螺帽或攻丝,用螺栓穿过锚板和模板与螺帽或直接与锚板连接固定,螺栓直径和数量可视实际情况而定,螺栓在混凝土成型后卸去,可重复使用.4．6．2预埋件位于结构上表面的固定方法：<1>预埋件面积较小时,可将预埋件用铁丝直接绑扎在上层钢筋网上或用短钢筋焊接在埋件侧边,短钢筋再与钢筋网片焊接,在浇筑混凝土时,应随时观测其位置和标高情况,出现偏差,及时纠正.<2>预埋件面积较大时,除将锚筋固定在上层钢筋网上外,另在上部用角钢或木框固定,以防止预埋件发生位移,必要时在锚板上钻排气孔或振捣孔,以利于排气或振实混凝土.<3>预埋件宽厚、面积特大时,除了必须在锚板上钻排气孔及振捣孔外,应用钢支撑架固定,以保证位置和标高的正确.中间包倾翻装置及作业平台基础预埋件为宽厚板埋件,厚度达到200mm.宽厚板预埋件的安装方法：按图纸设计计算出预埋钢板的底部标高和中线位置,用A2738钢管和L1008角钢作固定架,用钢管做立柱,角钢做连杆,横杆,斜杆,钢管顶焊垫块,面标高就是预埋钢板的底面标高,立柱下垫钢板垫块,就位前,把各埋件的纵横中心线投测到线架上,中心线、标高复查合格后,把预埋件吊放在固定架上,使埋件中与投测到线架上的纵横中心线重合,调整好后立即焊接加固.埋件支撑架图预埋件安装允许偏差需满足下表要求五、运输及吊装1在现场A~B列11~12线处基坑边用矿渣平铺一块场地作临时吊装平台和堆放预埋钢板场地.钢板从仓库运到现场,用25t汽车吊卸货,卸货前要拿图纸及供货清单清点数量及规格和型号.卸完分类堆放并用彩条布盖好.2宽厚板埋件吊装：中间包倾翻装置及作业平台基础埋件吊装选用一台25t汽车吊,吊车技术参数见附图表,准备4个吊环,2对20钢丝绳,宽厚板预埋件安装吊装示意图见下图：3在安装过程中,提前把要安装的埋件清理出来,清理干净埋件表面的杂物及泥土,避免安装过程中杂物落到钢筋及模板内,按要求焊好吊装吊钩,两人专业在吊车旁系钢丝绳,两人专业在指定点解钢丝绳,配两人专业指挥吊车.一人在吊车旁指挥,一人在现场指挥,在宽厚埋件上系一根缆绳,防止高空摆动,吊装时,钢筋工、木工要躲开吊装区域施工.六、相关技术措施由于现场施工工期紧张,工作量大,安装时需注意如下问题：<1>预留孔埋入深度不够,除了需按照图纸设计要求将预埋螺栓长度加深100mm外,此外,考虑到混凝土浇注时预留孔底面的顶升压力,埋深应增加10mm-20mm.<2>预留孔及螺栓套筒加固不牢固.为了避免造成孔位倾斜及偏移,尤其对于螺栓套筒的安装,需严格按照方案或技术交底的加固要求进行安装和调整,将问题控制在安装过程中.<3>预留孔及螺栓套筒孔洞封闭不严密.应选用不易破损的布料或胶布等进行封闭,延孔洞周边绑扎牢固.且注意在进行其他施工作业时避免对孔洞造成损坏.<4>预留孔安装完毕后由其他作业造成波纹管破损.如损坏位置较小,可用胶布等不易破损材料加封牢固；破损较大较严重时需重新更换安装.凡预埋于基础表面的预埋件,应在混凝土达到一定强度50%后及时清理表面浮浆,位于侧壁预埋件应在模板拆除后,及时将预埋件表面浮浆清理,并按照规范要求进行防锈防腐处理,小型预埋件和通长预埋件施工应特别注意在砼浇注过程中造成的预埋件位移和成型后的预埋件面不平整现象,在浇注前后宜安排测量人员观察预埋件质量变化,便于中交专业安装单位.七、安全质量措施螺栓预留孔及预埋件安装按照各部位结构工期运行,螺栓预留孔及预埋件的现场加工制作须根据各分项安装要求提前准备,严格按照材料抽样、送样等检验制度在施工过程中控制质量问题,结构砼浇注前按照三检制度检验螺栓预留孔及预埋件的安装加固情况,避免发生因砼浇注过程中造成螺栓预留孔及预埋件的偏移,每次施工前按时做好技术交底,通过施工过程中控制各项质量问题,确保不因质量问题阻碍计划工期,同时做好施工安全三级教育,持证上岗.。

预埋地脚螺栓施工方案一、施工流程二、地脚螺栓加工1、本工程地脚螺栓螺纹段全部采用车床加工，要求螺纹螺牙均匀、螺纹长度满足设计要求及规范要求。

2、地脚螺栓托板和加筋板采用人工电弧焊焊接，要求焊接焊缝均匀、满焊、不留气孔、无焊瘤，焊缝尺寸必须符合设计、符合规范要求。

3、螺栓加工完毕、进施工现场前必须由材料员和检验员进行100%自检，检查螺栓规格、尺寸、数量、螺纹段长度、总长度是否符合设计要求。

4、验收合格螺栓螺纹段及时涂防绣油，防止生绣；按规格堆放整齐，堆放过程中做好相应的保护措施，防止螺纹段磕碰造成不应有的损伤；并做好标识，使之醒目。

5、出厂前出具自检报告和出厂合格证。

三、技术准备1、收集、准备相应的技术资料，如施工图纸，预埋规范等。

2、组织项目人员认真学习有关的规范、规程、规定，在施工的过程中做到有据可依。

3、施工前认真审阅施工图纸，在图纸会审的基础上争取将施工中可能碰到的问题在施工前解决，提前确定施工中存在的难点及需要重点注意的地方，做到目标明确，重点突出。

4、具体需要熟悉的有：螺栓规格、数量，轴距尺寸，每轴之间垮距尺寸，预埋种类等做到心中有数。

工作难点其注意的地方有：如何保证轴与轴之间平行，如何保证每轴距在规范要求内。

5、实行三级交底制：技术部对项目部有关此工程项目经理、技术人员进行方案交底；项目经理对工程部分包队长，班组长进行交底；分包队长对班组长，员工进行交底。

四、钢制模板制作根据施工图纸对地脚螺栓做相应的钢制模板，其注意事项：1、钢制模板其目的是控制预埋尺寸精度，提高预埋速度。

2、模板采用4.5-6mm之间的钢板制作，板必须校平面度<1mm，若板厚度不够，则四周用Ø12mm钢筋焊接，加强模板钢性，图中虚线所示。

3、如上图所示模板孔尺寸ØD+2，D为螺栓圆钢直径，A、B中心尺寸要求<1mm，中心线用垂直钢尺靠住，水笔一次性划出中心线，中心线必须醒目。

4、单块模板总重量<50斤，便于预埋工人操作；对于螺栓预埋轴数较多的可以多制作一付模板，提高预埋效率。

一、编制说明xxxxxxxx工厂项目施工区域内的设备基础、生产厂房基础上，为了后续的设备安装和厂房钢结构安装，须预埋大量的地脚螺栓组，是施工现场的重点工作项目，特编制此方案补充施工组织设计。

二、编制依据：1．《xxxxxxxxxxx工厂项目施工设计图纸》2.《工程测量规范》GB50026—933.《建筑变形测量规程》JGJ/T8—974。

《建筑工程施工质量验收统一标准》GB50300-20015.《钢结构工程施工质量验收规范》GB50205—20016.《钢筋焊接及验收规程》JGJ18-2003三、施工准备1。

地脚螺栓、螺帽、垫圈的规格型号、形状尺寸、数量严格按设计要求选用，由业主指定的钢结构专业分包商提供，各产品出厂应有产品合格证和检测报告。

2.每组预埋螺栓制作一套定位钢套板,定位钢套板采用10＃槽钢制作，根据设计要求的预埋螺栓组的数量、规格、尺寸加工成相应的规格。

钢套板四角采用φ48钢管与槽钢焊接，作为定位钢套板支架.钢套板制作完成，应在其上标识配套的预埋螺栓规格、数量，并在其上表面刻划标注定位十字轴中心线和三角标记。

做法见下图.3.按照设计图纸的规格型号数量将各预埋螺栓与加工好的定位钢套板组合，在组合好的螺栓组的下部预埋部分，用ф20钢筋井字型水平焊接固定螺栓上下口，间距500mm,保证螺栓的垂直度。

横向ф20钢筋兼做支撑筋，长度取套板内口宽度两端各减5mm。

做法见下图。

四、预埋螺栓现场预埋施工施工工序流程：钢套板支架安装定位→安装预埋螺栓组→定位固定→模板安装→中间验收→混凝土浇筑→混凝土浇筑完成初凝前复核调整1. 钢套板支架安装定位：将钢套板支架安置在承台基础上口，用测量仪器对钢套板上的十字定位轴线进行精确定位。

采用500mm长铸铁水平尺调节钢套板支架上口水平度。

2. 安装预埋螺栓组：按照设计图纸的规格、型号、数量,将各预埋螺栓用垫片、螺帽与定位钢套板组合紧固。

用水准仪精确测量预埋螺栓上口标高，根据设计要求的丝扣预留长度，采用调节螺栓上口螺母的方式，调整预埋螺栓的标高。

钢结构地脚螺栓偏差处理措施钢结构地脚螺栓偏差处理措施【信息时间：2012-10-22 阅读次数：戊「|200】【我要打印】【关闭】随着社会的进步，科技的发展，由于安装简便、施工快速等特点，厂房使用钢结构的情况越来越普遍，尤其是轻钢结构厂房。

在钢结构施工的时候，最基础的工作就是地脚螺栓的预埋。

因为地脚螺栓预埋的位置、标高是否正确直接决定着整个厂房的能否正常使用及使用年限。

浇筑混凝土前，螺栓上部的螺杆及螺母须抹上固体黄油后用塑料布包裹，并用铁丝扎紧。

浇筑混凝土，特别是采取泵送混凝土施工时，须避免混凝土的挤压导致地脚螺栓移位。

混凝土泵管应避免直接对着地脚螺栓浇筑，尽可能在地脚螺栓及周边30 cm范围内采取人工布料。

在使用振捣棒时，切勿在上述区域内振动过频。

在浇筑混凝土时，施工人员须加强对地脚螺栓的监测，用水准仪、经纬仪随时对各组地脚螺栓（特别是周围正进行浇筑混凝土的地脚螺栓）复核，一旦发现偏差，立刻进行校正。

地脚螺栓的偏差处理措施在施工过程中，由于测量、操作出现错误或误差，安装固定不牢，或者浇筑混凝土时受冲击或者振动等原因，常会使部分螺栓出现偏差。

地脚螺栓是连接上部结构与基础的重要部件，如果埋设偏差过大，将产生过大应力，会影响结构的正常使用和使用寿命，一旦岀现较大偏差现象，应认真进行调整纠正。

处理方法的选择，应根据螺栓直径大小和偏差情况等确定，同时还要考虑结构类型、施工现场条件等因素择优选用，下面介绍几种常用处理方法。

1、地脚螺栓平面位置偏差处理当螺栓中心与设计中心线偏差在10mn以内，可以调整柱脚板的螺栓孔位置或搪（割）孔来调整，但要特别仔细，避免损伤底座。

当螺栓直径在30mm以内，偏差距离小于1.5d时，一般采用热弯螺栓法处理。

可在根部凿一条深150-200mm的凹槽，用氧气乙炔枪烘烤螺栓根部，将螺栓弯成S形，热弯时应用圆角过渡，弯曲部分应埋在混凝土中，以防转角处应力集中，因为地脚螺栓弯折或变形将会使螺栓的工作应力比正常大数倍。

预埋地脚螺栓安装精度的控制摘要：本文以某技术改造工程拉管车间钢结构地脚螺栓预埋施工为例，阐述了预埋地脚螺栓安装精度控制的经济、实用、有效的施工方法。

关键词：预埋地脚螺栓；安装；精度；控制Abstract: this article with a technical improvement project laguan workshop steel structure anchor bolt embedded construction as an example, this paper expounds embedded anchor bolt installation precision control of the economy, practical, effective construction method.Keywords: embedded anchor bolts; Installation; Precision; control1工程概况该技术改造Ⅰ期工程中拉管车间/综合库、新品车间、吊车库/配料车间均为一层轻型钢结构厂房，建筑面积共计13787.84㎡。

钢结构厂房中以拉管车间/综合库占地面积最大，为8848㎡。

东西最长距离为102m，南北最长距离为96m。

基础采用柱下独立基础，独立基础上部为钢筋混凝土短柱，共87个。

钢筋混凝土短柱柱顶设置预埋地脚螺栓，螺栓直径最小M20，最大M49，螺栓数量从4个到12个不等。

上部结构为“H”型钢柱、钢梁，围墙及屋面板均为玻璃棉复合彩钢板。

根据《钢结构工程施工质量验收规范》（GB50205-2001）要求，单层钢结构工程预埋螺栓中心偏移允许误差为 5.0mm，螺栓露出长度允许偏差为0～30mm。

2预埋地脚螺栓安装精度控制措施2.1测量放线控制（拉管车间平面图见图1）图1拉管车间平面示意要想保证预埋螺栓的安装精确，首先必须保证独立基础及短柱的定位尺寸，其中偏心差必须在允许误差范围之内。

钢结构地脚螺栓偏差处理措施【信息时间：2012-10-22 阅读次数： 200】【我要打印】【关闭】随着社会的进步，科技的发展，由于安装简便、施工快速等特点，厂房使用钢结构的情况越来越普遍，尤其是轻钢结构厂房。

在钢结构施工的时候，最基础的工作就是地脚螺栓的预埋。

因为地脚螺栓预埋的位置、标高是否正确直接决定着整个厂房的能否正常使用及使用年限。

浇筑混凝土前，螺栓上部的螺杆及螺母须抹上固体黄油后用塑料布包裹，并用铁丝扎紧。

浇筑混凝土，特别是采取泵送混凝土施工时，须避免混凝土的挤压导致地脚螺栓移位。

混凝土泵管应避免直接对着地脚螺栓浇筑，尽可能在地脚螺栓及周边30 cm范围内采取人工布料。

在使用振捣棒时，切勿在上述区域内振动过频。

在浇筑混凝土时，施工人员须加强对地脚螺栓的监测，用水准仪、经纬仪随时对各组地脚螺栓（特别是周围正进行浇筑混凝土的地脚螺栓）复核，一旦发现偏差，立刻进行校正。

地脚螺栓的偏差处理措施在施工过程中，由于测量、操作出现错误或误差，安装固定不牢，或者浇筑混凝土时受冲击或者振动等原因，常会使部分螺栓出现偏差。

地脚螺栓是连接上部结构与基础的重要部件，如果埋设偏差过大，将产生过大应力，会影响结构的正常使用和使用寿命，一旦出现较大偏差现象，应认真进行调整纠正。

处理方法的选择，应根据螺栓直径大小和偏差情况等确定，同时还要考虑结构类型、施工现场条件等因素择优选用，下面介绍几种常用处理方法。

1、地脚螺栓平面位置偏差处理当螺栓中心与设计中心线偏差在10mm以内，可以调整柱脚板的螺栓孔位置或搪(割)孔来调整，但要特别仔细，避免损伤底座。

当螺栓直径在30mm以内，偏差距离小于1.5d时，一般采用热弯螺栓法处理。

可在根部凿一条深150-200mm的凹槽，用氧气乙炔枪烘烤螺栓根部，将螺栓弯成S形，热弯时应用圆角过渡，弯曲部分应埋在混凝土中，以防转角处应力集中，因为地脚螺栓弯折或变形将会使螺栓的工作应力比正常大数倍。

一、模板安装技术要求1、立杆间距、板面支撑的立杆间隙不大于1米，梁底两侧立杆间距不大于60cm，梁截面大于200×300cm的，必须每根立杆加设防滑扣。

客厅部分必须加设纵横向剪刀撑，外围悬挑板或立杆斜支的部分必须有可靠水平拉杆及扫地杆连接。

2、楼梯部分等所有支撑系统严禁使用钢木混支。

3、电梯井位置的支模必须有可靠立足点，无有效立足点的必须佩带安全带。

4、所有梁板及外围处，不得使用水平探头杆作为受力支撑点。

5、剪力墙加固必须使用双钢管加固（起步20cm以上加40cm间距，其余间距60cm），加固通过打孔拉结穿螺栓。

6、柱加固使用双钢管打包箍（起步20cm，其余间距60cm）标准层2.9米不少于4道。

7、模板拆除时不得一次性将立杆全部拆除不得悬空预留大面积模板，防止模板塌落伤人。

8、大面积模板安装时（剪力墙）必须有可靠支撑，防止风荷载及其他原因导致倾覆伤人。

9、模板拆除后，从钢平台吊料时，不得将长短不一的木方、模板一并吊运，防止短料在吊运过程中坠落伤人，不得一次性过多的吊运，所有材料不得堆放于外架上，在已支好的模板及刚浇筑的混凝土上单位面积内不得堆放过多、过重的材料，防止坍塌伤人或破坏混凝土结构。

10、模板支撑系统严禁借助外架杆件作为支撑点和受力点，或与外架连接等。

11、支撑过程中，木工操作人员不得以任何借口拆除外架杆件及防护设施，如需拆除的部分必须经技术负责人同意后拆除，工序完成后必须及时恢复。

12、模板封模前必须清理墙柱内垃圾，不得在已封堵的梁板柱内加工、刨、锯木料，钢筋绑扎前必须清理干净模板上的垃圾。

13、木工机械不得使用倒顺开关，皮带转动位置必须有防护罩，锯片有防护罩防止溅出木屑伤人。

14、二次结构、拦水埂等位置的支模，不得使用外架做受力点或支撑，严禁擅自拆除连樯件。

15、每层拆除后，必须将外架体、临边洞口处得模板，方料、钢管扣件随层清理干净，模板完成后需将剩余材料码放到指定地点，严禁将其放置外架和临边洞口处，手持电锯严禁使用双股铰链线，不得用竹签把电源线插入插座内。
