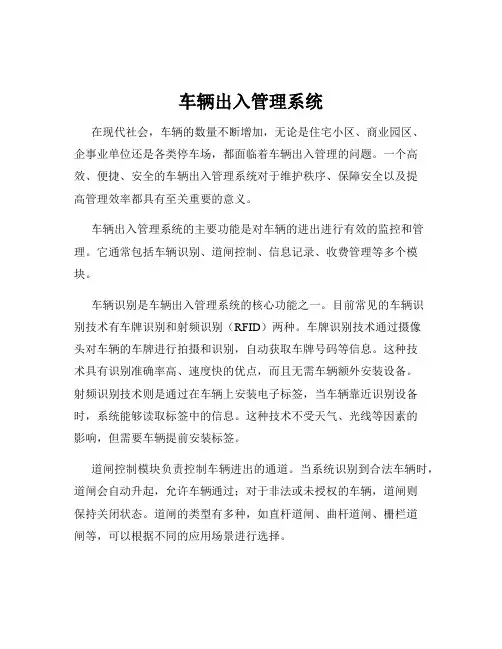

车辆出入管理系统在现代社会,车辆的数量不断增加,无论是住宅小区、商业园区、企事业单位还是各类停车场,都面临着车辆出入管理的问题。
一个高效、便捷、安全的车辆出入管理系统对于维护秩序、保障安全以及提高管理效率都具有至关重要的意义。
车辆出入管理系统的主要功能是对车辆的进出进行有效的监控和管理。
它通常包括车辆识别、道闸控制、信息记录、收费管理等多个模块。
车辆识别是车辆出入管理系统的核心功能之一。
目前常见的车辆识别技术有车牌识别和射频识别(RFID)两种。
车牌识别技术通过摄像头对车辆的车牌进行拍摄和识别,自动获取车牌号码等信息。
这种技术具有识别准确率高、速度快的优点,而且无需车辆额外安装设备。
射频识别技术则是通过在车辆上安装电子标签,当车辆靠近识别设备时,系统能够读取标签中的信息。
这种技术不受天气、光线等因素的影响,但需要车辆提前安装标签。
道闸控制模块负责控制车辆进出的通道。
当系统识别到合法车辆时,道闸会自动升起,允许车辆通过;对于非法或未授权的车辆,道闸则保持关闭状态。
道闸的类型有多种,如直杆道闸、曲杆道闸、栅栏道闸等,可以根据不同的应用场景进行选择。
信息记录模块会将车辆的出入时间、车牌号码、车辆类型等信息进行详细记录。
这些记录不仅可以用于查询和统计,还可以为后续的管理决策提供数据支持。
例如,如果发现某一时间段内车辆出入异常频繁,可以加强该时间段的管理和监控。
收费管理是在一些需要收费的场所,如商业停车场中必不可少的功能。
系统可以根据车辆的停留时间、车型等因素自动计算收费金额,并支持多种支付方式,如现金、微信支付、支付宝支付等,方便车主缴费。
车辆出入管理系统的应用场景非常广泛。
在住宅小区中,它可以有效控制外来车辆的进入,保障小区内居民的生活安全和安静。
同时,也方便了居民车辆的出入,提高了居民的生活便利性。
在商业园区和企事业单位,能够对进出的车辆进行规范管理,提高工作效率,保障工作秩序。
而在各类停车场,更是能够实现自动化的收费和车位管理,减少人工操作,降低管理成本。

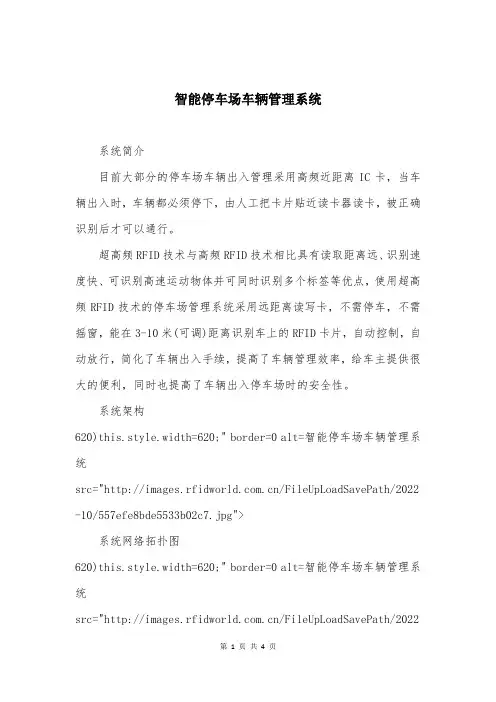

智能停车场车辆管理系统系统简介目前大部分的停车场车辆出入管理采用高频近距离IC卡,当车辆出入时,车辆都必须停下,由人工把卡片贴近读卡器读卡,被正确识别后才可以通行。
超高频RFID技术与高频RFID技术相比具有读取距离远、识别速度快、可识别高速运动物体并可同时识别多个标签等优点,使用超高频RFID技术的停车场管理系统采用远距离读写卡,不需停车,不需摇窗,能在3-10米(可调)距离识别车上的RFID卡片,自动控制,自动放行,简化了车辆出入手续,提高了车辆管理效率,给车主提供很大的便利,同时也提高了车辆出入停车场时的安全性。
系统架构620)this.style.width=620;" border=0 alt=智能停车场车辆管理系统src="/FileUpLoadSavePath/2022 -10/557efe8bde5533b02c7.jpg">系统网络拓扑图620)this.style.width=620;" border=0 alt=智能停车场车辆管理系统src="/FileUpLoadSavePath/2022-10/72842a73f4b4d12538c.jpg">系统功能模块系统功能1、车辆出入控制系统1)RFID车辆自动识别在车辆通过出入口时,可通过闸口顶端RFID读写设备将车辆上携带车辆卡的注册信息数据自动采集到计算机中,计算机根据自动读到的车牌号等数据信息与数据库信息比对,检查车辆在该出入口是否具有进出权限,向通道门禁子系统提供控制命令、显示车辆信息。
2)门禁控制及显示模块接收计算机控制系统发出的控制命令,控制道闸自动开启和关闭,实现自动放行操作。
2、基础信息管理系统1)车辆信息注册发卡模块给车辆发放RFID车辆卡,记录卡的识别代码,并且关联记录该车辆的相关信息:车牌号码、车辆类型、车主姓名、所属单位、有效日期、车位编号等,并上报数据中心备案存储在数据库中。

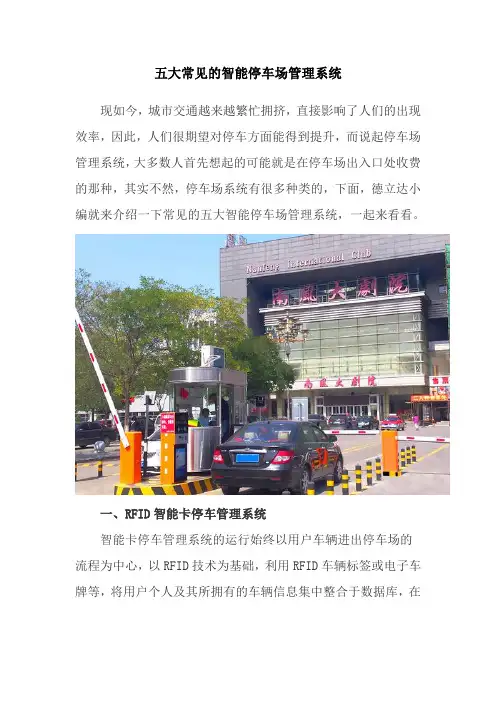

五大常见的智能停车场管理系统现如今,城市交通越来越繁忙拥挤,直接影响了人们的出现效率,因此,人们很期望对停车方面能得到提升,而说起停车场管理系统,大多数人首先想起的可能就是在停车场出入口处收费的那种,其实不然,停车场系统有很多种类的,下面,德立达小编就来介绍一下常见的五大智能停车场管理系统,一起来看看。
一、RFID智能卡停车管理系统智能卡停车管理系统的运行始终以用户车辆进出停车场的流程为中心,以RFID技术为基础,利用RFID车辆标签或电子车牌等,将用户个人及其所拥有的车辆信息集中整合于数据库,在车辆驶进停车场的时候,远程(3~10米)自动感应识别车辆信息,从而使车主快速入场停车。
二、纸票条码停车管理系统纸票条码停车场管理系统的问世,正逐渐取代成本相对更高的卡片管理系统,且纸票条码系统能使车辆出入管理信息一目了然。
同时,它还支持广告置入以及自定义收费标准,从而产生附加效益。
纸票条码系统对停车场进行管理可谓是应用广泛,如一些社会公共停车场、大型购物广场、旅游景点、机场等。
三、车牌识别停车管理系统车牌识别管理系统的问世对改善停车场管理问题来说是一个契机,该系统利用车牌自动识别技术得以达成,入场车辆不需停车即可无障碍进入的新型智能管理系统!当车辆通过停车场入口时,车牌识别系统将自动对车辆进行抓拍识别,车辆的车牌号、颜色、特征数据以及入场时间信息等都将被系统所记录,在有效提升停车场管理效率的同时,带给车主更为良好的停车体验!四、路边停车管理系统路边停车管理系统是基于物联网和云计算服务的停车管理和运营服务平台,车辆进入管理区域时,管理员通过手持机实时抓拍车位照片并识别出车牌号码开始计时;在车辆离场时,用手机抓拍车牌计费,并由管理员收取停车管理费用。
车辆占道检测系统将车位数据实时传送到时云平台,以便数据分析。
由于车位少,在城市很多地方特别在路边划出了车位,以方便市民停车,这些车位实行计时收费管理。
五、车位导航停车系统1、超声波车位导航停车系统为实现停车场管理的高效率、低能耗、多收益的经营目标,停车场的现代化、智能化建设势在必行!而超声波引导系统的诞生,使得车主能够实时了解到停车场空余车位信息,达到快速停车的目的。

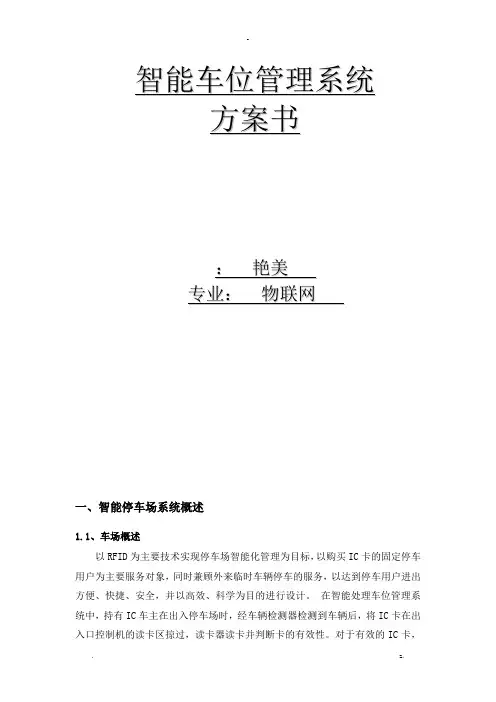

智能车位管理系统方案书:艳美专业:物联网一、智能停车场系统概述1.1、车场概述以RFID为主要技术实现停车场智能化管理为目标,以购买IC卡的固定停车用户为主要服务对象,同时兼顾外来临时车辆停车的服务,以达到停车用户进出方便、快捷、安全,并以高效、科学为目的进行设计。
在智能处理车位管理系统中,持有IC车主在出入停车场时,经车辆检测器检测到车辆后,将IC卡在出入口控制机的读卡区掠过,读卡器读卡并判断卡的有效性。
对于有效的IC卡,自动道闸的闸杆升起放行并将相应的数据存入数据库中。
若为无效的IC卡或进出场的车辆,则不给予放行。
对临时停车的车主,在车辆检测器检测到车辆后,也准备了临时用卡,按入口控制机上的按键取出一IC卡,并完成读卡放行。
在出场时,车主将临时卡交给保安进行相应的交接,无异常情况时道闸升起放行。
本系统是一套以非接触式智能卡作为车辆出入停车场凭证,通过读IC卡来识别车辆进出场的权限,里面涵盖了图像对比管理、字符叠加、语音提示、查询数据技术为综合车辆管理系统。
可以应用于小型的一进一出停车场系统,也可以应用于大型的多进多出车场系统,其数据存储于后台服务器。
使用数据库进行数据管理,方便用户的查询车辆的进出资料、IC卡资料以及各种统计报表等,可以进行打印输出。
1.2、系统设计说明所有的车辆读卡进出小区,临时车在入口机箱处取临时卡,在出口处交卡给保安人员,保安人员进行图像对比后,由保安人员人工放行;固定用户,在入口读固定卡,在有效期,读卡有效起闸,车过自动落闸,出小区时,读完卡后,保安人员进行图像对比后,人工放行(也可选择自动放行)。
二、系统主要设备简介2.1、出入口控制主机主要有:机箱、IC卡、读写器、电子显示屏、语音提示、对讲系统、道闸。
读写器:安装在出入口控制机的读卡区,主要负责对IC卡片的读写工作,进行数字式信息传输,可以对固定对象和移动对象进行刷卡识别,读写器与计算机之间可以通过标准接口进行相互通信;可以通过标准接口与计算机网络连接,并提供本读写器的识别码、本读写器读出的电子标签的实时、读出的电子标签的信息等;在射频区域查询多个标签,并能正确区分各个标签,能够在读写区实现多电子标签同时读取,具备防碰撞功能。

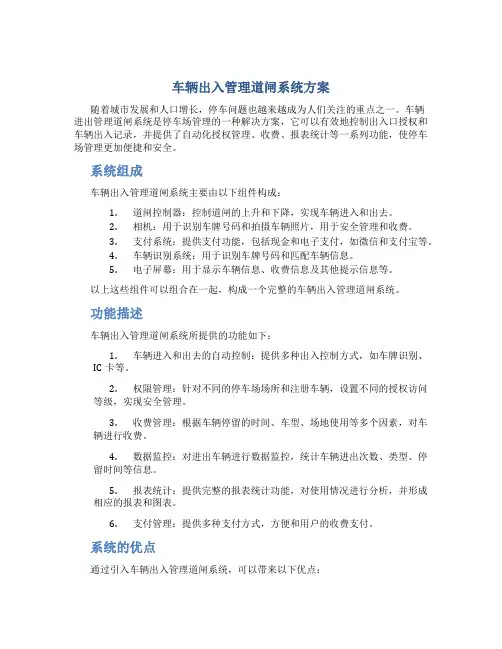

车辆出入管理道闸系统方案随着城市发展和人口增长,停车问题也越来越成为人们关注的重点之一。
车辆进出管理道闸系统是停车场管理的一种解决方案,它可以有效地控制出入口授权和车辆出入记录,并提供了自动化授权管理、收费、报表统计等一系列功能,使停车场管理更加便捷和安全。
系统组成车辆出入管理道闸系统主要由以下组件构成:1.道闸控制器:控制道闸的上升和下降,实现车辆进入和出去。
2.相机:用于识别车牌号码和拍摄车辆照片,用于安全管理和收费。
3.支付系统:提供支付功能,包括现金和电子支付,如微信和支付宝等。
4.车辆识别系统:用于识别车牌号码和匹配车辆信息。
5.电子屏幕:用于显示车辆信息、收费信息及其他提示信息等。
以上这些组件可以组合在一起,构成一个完整的车辆出入管理道闸系统。
功能描述车辆出入管理道闸系统所提供的功能如下:1.车辆进入和出去的自动控制:提供多种出入控制方式,如车牌识别、IC卡等。
2.权限管理:针对不同的停车场场所和注册车辆,设置不同的授权访问等级,实现安全管理。
3.收费管理:根据车辆停留的时间、车型、场地使用等多个因素,对车辆进行收费。
4.数据监控:对进出车辆进行数据监控,统计车辆进出次数、类型、停留时间等信息。
5.报表统计:提供完整的报表统计功能,对使用情况进行分析,并形成相应的报表和图表。
6.支付管理:提供多种支付方式,方便和用户的收费支付。
系统的优点通过引入车辆出入管理道闸系统,可以带来以下优点:1.提高出入口管理效率:自动识别车辆信息,实现自动控制,节省人工,并提高车辆进出效率。
2.加强安全管理:通过车辆信息的自动识别和登记,对车辆进行实时监控和管理。
3.提高停车收费效率:自动收费和管理,节省人力成本,提高效率。
4.数据分析功能:通过对车辆进出信息进行分析,为停车管理决策提供数据支撑。
5.自动化管理:实现自动化授权管理、收费等多项功能,为停车场管理带来更多便捷。
结尾综上所述,车辆出入管理道闸系统是一种非常有效却简单的解决方案,它能够优化车辆进出管理,加强安全性和管理效率,并提高车辆管理的现代化程度。
车辆出入口管理系统方案系统简介车辆出入口管理系统是一种通过自动化管理车辆进出停车场的系统,其目的是提高车辆出入口的效率,并增强安全管理。
该系统通常由硬件设备和软件系统组成,包括电子门禁、车牌识别、视频监控、停车位管理等功能。
使用者可以通过电子卡或者手机开启门禁,车辆入口通过车牌识别自动识别车辆信息,自动开启车闸,车辆出口完成缴费后自动开启车闸。
该系统结合现代化技术,通过数字化、网络化和自动化手段实现了对车辆出入口的精确流程管理。
在传统停车场管理的基础上,它更为科学、高效、便捷。
系统功能车辆出入口流程管理车辆出入口管理系统可以自动对车辆出入流程进行管理,同时也可以记录车辆的入场时间、出场时间和停车时长等信息,方便停车场对车辆进行管理和监控。
停车位管理车辆出入口管理系统可以自动管理停车位的分配和使用,提高停车场的利用率,并避免车位的浪费。
车牌识别车辆出入口管理系统配备车牌识别设备,可以自动识别车辆的牌照信息,并自动开启车闸。
缴费管理车辆出入口管理系统可以实现缴费管理,可以通过用户电子卡或者手机完成缴费,方便快捷。
监控报警车辆出入口管理系统通过视频监控,可以对车辆出入口进行实时监控,同时也可在发生异常时及时报警,提高安全性。
系统优势提高停车场效率传统停车场出入口需要人工管理,工作效率较低,而车辆出入口管理系统则可以大大提高效率,在短时间内完成车辆进出管理,提升服务效率。
提高安全性车辆出入口管理系统集成了门禁、车牌识别、视频监控等设备,可以实时监控车辆进出情况,提高了安全性,防止了不良分子的入侵和犯罪行为。
降低管理成本使用车辆出入口管理系统可以降低人力投入,降低管理成本,同时提高服务效率和管理水平,提高客户满意度。
总结车辆出入口管理系统作为一个智能化停车场管理解决方案,可以有效地提高停车场的效率和安全性,降低管理成本,提高管理水平。
随着城市规模的扩大和停车需求的日益增长,车辆出入口管理系统将能够满足更多停车场的需求,成为城市智慧出行的重要组成部分。

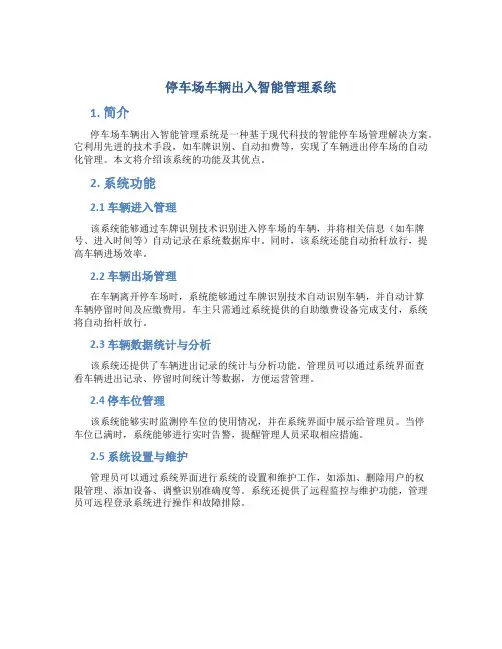

停车场车辆出入智能管理系统1. 简介停车场车辆出入智能管理系统是一种基于现代科技的智能停车场管理解决方案。
它利用先进的技术手段,如车牌识别、自动扣费等,实现了车辆进出停车场的自动化管理。
本文将介绍该系统的功能及其优点。
2. 系统功能2.1 车辆进入管理该系统能够通过车牌识别技术识别进入停车场的车辆,并将相关信息(如车牌号、进入时间等)自动记录在系统数据库中。
同时,该系统还能自动抬杆放行,提高车辆进场效率。
2.2 车辆出场管理在车辆离开停车场时,系统能够通过车牌识别技术自动识别车辆,并自动计算车辆停留时间及应缴费用。
车主只需通过系统提供的自助缴费设备完成支付,系统将自动抬杆放行。
2.3 车辆数据统计与分析该系统还提供了车辆进出记录的统计与分析功能。
管理员可以通过系统界面查看车辆进出记录、停留时间统计等数据,方便运营管理。
2.4 停车位管理该系统能够实时监测停车位的使用情况,并在系统界面中展示给管理员。
当停车位已满时,系统能够进行实时告警,提醒管理人员采取相应措施。
2.5 系统设置与维护管理员可以通过系统界面进行系统的设置和维护工作,如添加、删除用户的权限管理、添加设备、调整识别准确度等。
系统还提供了远程监控与维护功能,管理员可远程登录系统进行操作和故障排除。
3. 系统优点3.1 提高停车效率系统通过车牌识别与自动抬杆放行技术,能够实现车辆进出停车场的自动化管理,提高了停车效率,减少了人工操作的时间,缩短了排队等候时间。
3.2 提升用户体验用户无需停车时手动取票和缴费,通过车牌识别等技术,系统能够自动完成识别、计费和放行等操作,大大提升了用户的停车体验。
3.3 降低管理成本系统能够实时监测车辆进出记录、停车位使用情况等,提供了数据分析与统计功能,管理员可以进行更精准的车位管理,减少了人工巡查与管理的成本。
3.4 提高安全性通过车牌识别技术,系统能够实现对停车场进出车辆的准确监控。
只有车牌已录入系统或正常缴费的车辆才能进入和离开停车场,提高了停车场的安全性。

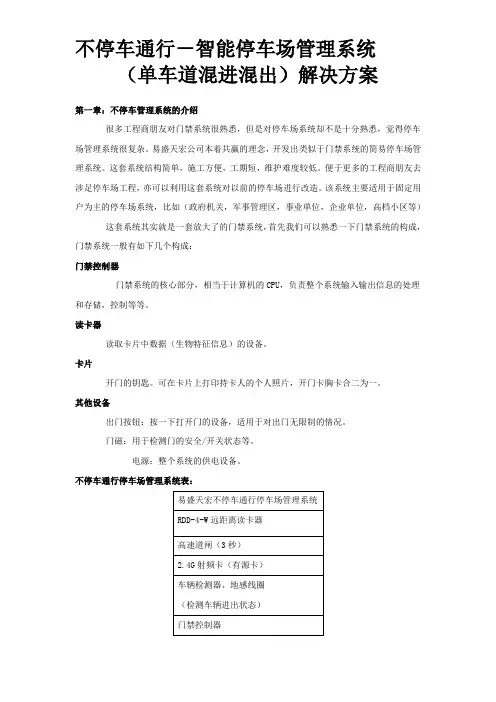

不停车通行-智能停车场管理系统(单车道混进混出)解决方案第一章:不停车管理系统的介绍很多工程商朋友对门禁系统很熟悉,但是对停车场系统却不是十分熟悉,觉得停车场管理系统很复杂。
易盛天宏公司本着共赢的理念,开发出类似于门禁系统的简易停车场管理系统。
这套系统结构简单,施工方便,工期短,维护难度较低。
便于更多的工程商朋友去涉足停车场工程,亦可以利用这套系统对以前的停车场进行改造。
该系统主要适用于固定用户为主的停车场系统,比如(政府机关,军事管理区,事业单位,企业单位,高档小区等)这套系统其实就是一套放大了的门禁系统,首先我们可以熟悉一下门禁系统的构成,门禁系统一般有如下几个构成:门禁控制器门禁系统的核心部分,相当于计算机的CPU,负责整个系统输入输出信息的处理和存储,控制等等。
读卡器读取卡片中数据(生物特征信息)的设备。
卡片开门的钥匙。
可在卡片上打印持卡人的个人照片,开门卡胸卡合二为一。
其他设备出门按钮:按一下打开门的设备,适用于对出门无限制的情况。
门磁:用于检测门的安全/开关状态等。
电源:整个系统的供电设备。
不停车通行停车场管理系统表:第二章:不停车通行-智能停车场管理系统(单车道混进混出)概述不停车通行-智能停车场管理系统(单车道混进混出)最佳适用场所推荐不停车通行-智能停车场管理系统(单车道混进混出)主要适用于固定用户停车场系统,(政府机关内、企事业单位、高档住宅小区等自身单位内部车辆专用停车场)无外来车辆驶入,只为本单位车辆提供服务的停车场需求为最优推荐使用它的使用范围的划定取决于系统自身功能。
不停车通行-智能停车场管理系统(单车道混进混出)硬件功能概述本系统就单纯硬件系统而言,充分体现了系统的自动化运行特点。
且提供了多种运行保障。
系统采用应用简单普遍的韦根传输方式,可以充分利用现有网络条件而无需另行专门架设通信线路,从而节省工程成本及使用成本。
同时,可以根据不同读卡器下载卡号来解决控制车辆进出不同出入口的权限。

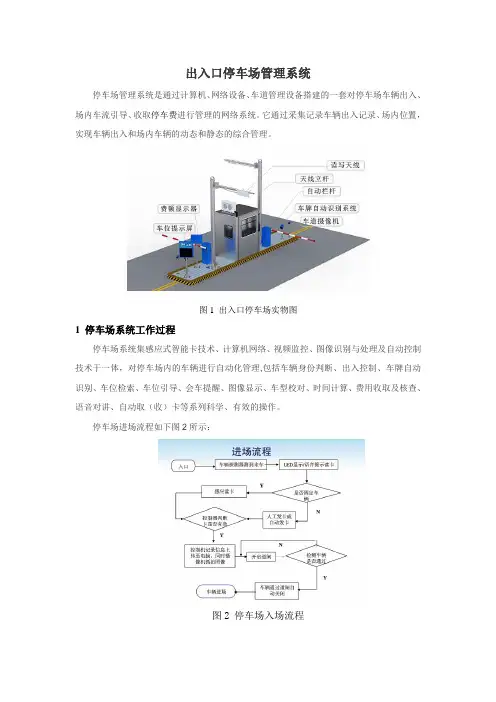

出入口停车场管理系统停车场管理系统是通过计算机、网络设备、车道管理设备搭建的一套对停车场车辆出入、场内车流引导、收取停车费进行管理的网络系统。
它通过采集记录车辆出入记录、场内位置,实现车辆出入和场内车辆的动态和静态的综合管理。
图1 出入口停车场实物图1 停车场系统工作过程停车场系统集感应式智能卡技术、计算机网络、视频监控、图像识别与处理及自动控制技术于一体,对停车场内的车辆进行自动化管理,包括车辆身份判断、出入控制、车牌自动识别、车位检索、车位引导、会车提醒、图像显示、车型校对、时间计算、费用收取及核查、语音对讲、自动取(收)卡等系列科学、有效的操作。
停车场进场流程如下图2所示:图2 停车场入场流程停车场出场流程如图3所示:图3 停车场出场流程2 系统架构停车场系统架构如图4所示:图3 停车场系统架构3 停车场设备a.道闸道闸主要由主机、闸杆、夹头、叉杆等组成,常见的控制方式有两种,手动和自动。
b.地感当有车压在地感线圈上时,车身的铁物质使地感线圈磁场发生变化,地感模块输出一个信号.进出口各设置两个地感模块,第一个模块作用为车辆检测,第二个模块具有防砸车功能,确保车辆完全离开后自动闸门才会关闭。
c.出入口控制机停车场控制机能实现对进出车辆的自动吞吐卡、感应读卡、信息显示、语音提示等基本功能。
当车辆驶入感应线圈、单片机检测到感应信号。
司机按操作提示按下取卡键,单片机发出控制指令给出卡机构出卡。
或者具有月票的车辆,司机刷卡,检测到卡后读卡内信息同时将信息上传、计算机判断卡的有效性。
判断过后,发出开闸信号。
车辆驶入感应线圈、单片机检测到感应信号。
司机刷卡,检测到卡后读卡内信息同时将信息上传、计算机判断卡的有效性,断过后,发出开闸信号。
若是临时卡则将卡插入收卡口,并将电脑传输卡号,等待电脑发出开闸信号,并联动收费系统收费。
d.车辆图像对比系统图像抓拍设备包括抓拍摄像机、图像捕捉卡及软件。
摄像机将入口的影像视频实时传输到管理计算机,入口车辆取票读卡的瞬间或出口车辆读卡读票的瞬间,软件系统抓拍图像,并与相应的进出场数据打包供系统调用.e.车牌自动识别系统车牌自动识别组件建立在图像对比组件的基础上,利用图像对比组件抓拍到的车辆高清晰图像,自动提取图像中的车牌号码信息,自动进行车牌号码比较,并以文本格式与进出场数据打包保存。
