高电压技术(第三版)课后习题答案

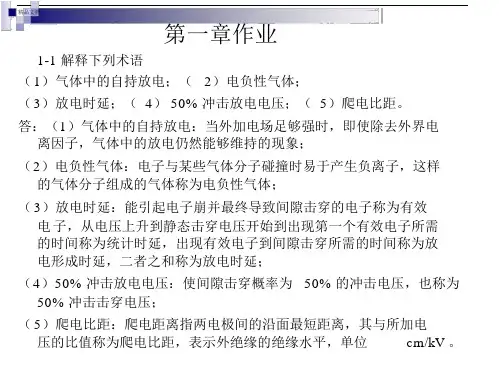

第一章作⏹1-1解释下列术语（1）气体中的自持放电；（2）电负性气体；（3）放电时延；（4）50%冲击放电电压；（5）爬电比距。

答：（1）气体中的自持放电：当外加电场足够强时，即使除去外界电离因子，气体中的放电仍然能够维持的现象；（2）电负性气体：电子与某些气体分子碰撞时易于产生负离子，这样的气体分子组成的气体称为电负性气体；（3）放电时延：能引起电子崩并最终导致间隙击穿的电子称为有效电子，从电压上升到静态击穿电压开始到出现第一个有效电子所需的时间称为统计时延，出现有效电子到间隙击穿所需的时间称为放电形成时延，二者之和称为放电时延；（4）50%冲击放电电压：使间隙击穿概率为50%的冲击电压，也称为50%冲击击穿电压；（5）爬电比距：爬电距离指两电极间的沿面最短距离，其与所加电压的比值称为爬电比距，表示外绝缘的绝缘水平，单位cm/kV。

1-2汤逊理论与流注理论对气体放电过程和自持放电条件的观点有何不同？这两种理论各适用于何种场合？答：汤逊理论认为电子碰撞电离是气体放电的主要原因，二次电子来源于正离子撞击阴极使阴极表面逸出电子，逸出电子是维持气体放电的必要条件。

所逸出的电子能否接替起始电子的作用是自持放电的判据。

流注理论认为形成流注的必要条件是电子崩发展到足够的程度后，电子崩中的空间电荷足以使原电场明显畸，流注理论认为二次电子的主要来源是空间的光电离。

汤逊理论的适用范围是短间隙、低气压气隙的放电；流注理论适用于高气压、长间隙电场气隙放电。

1-3在一极间距离为1cm的均匀电场电场气隙中，电子碰撞电离系数α=11cm-1。

今有一初始电子从阴极表面出发，求到达阳极的电子崩中的电子数目。

解：到达阳极的电子崩中的电子数目为n a? e?d? e11?1?59874答：到达阳极的电子崩中的电子数目为59874个。

1-5近似估算标准大气条件下半径分别为1cm和1mm的光滑导线的电晕起始场强。

解：对半径为1cm的导线对半径为1mm的导线答：半径1cm导线起晕场强为39kV/cm，半径1mm导线起晕场强为58.5kV/cm1-10 简述绝缘污闪的发展机理和防止对策。

精品文档第一章作业1-1 解释下列术语（1）气体中的自持放电；（ 2）电负性气体；（3）放电时延；（ 4） 50% 冲击放电电压；（ 5）爬电比距。

答：（1）气体中的自持放电：当外加电场足够强时，即使除去外界电离因子，气体中的放电仍然能够维持的现象；（2）电负性气体：电子与某些气体分子碰撞时易于产生负离子，这样的气体分子组成的气体称为电负性气体；（3）放电时延：能引起电子崩并最终导致间隙击穿的电子称为有效电子，从电压上升到静态击穿电压开始到出现第一个有效电子所需的时间称为统计时延，出现有效电子到间隙击穿所需的时间称为放电形成时延，二者之和称为放电时延；（4）50% 冲击放电电压：使间隙击穿概率为 50% 的冲击电压，也称为50% 冲击击穿电压；（5）爬电比距：爬电距离指两电极间的沿面最短距离，其与所加电压的比值称为爬电比距，表示外绝缘的绝缘水平，单位cm/kV 。

.精品文档1-2 汤逊理论与流注理论对气体放电过程和自持放电条件的观点有何不同？这两种理论各适用于何种场合？答：汤逊理论认为电子碰撞电离是气体放电的主要原因，二次电子来源于正离子撞击阴极使阴极表面逸出电子，逸出电子是维持气体放电的必要条件。

所逸出的电子能否接替起始电子的作用是自持放电的判据。

流注理论认为形成流注的必要条件是电子崩发展到足够的程度后，电子崩中的空间电荷足以使原电场明显畸，流注理论认为二次电子的主要来源是空间的光电离。

汤逊理论的适用范围是短间隙、低气压气隙的放电；流注理论适用于高气压、长间隙电场气隙放电。

1-3 在一极间距离为1cm 的均匀电场电场气隙中，电子碰撞电离系数α=11cm-1 。

今有一初始电子从阴极表面出发，求到达阳极的电子崩中的电子数目。

解：到达阳极的电子崩中的电子数目为n a e d e11 159874答：到达阳极的电子崩中的电子数目为59874 个。

.精品文档1-5 近似估算标准大气条件下半径分别为1cm 和 1mm 的光滑导线的电晕起始场强。

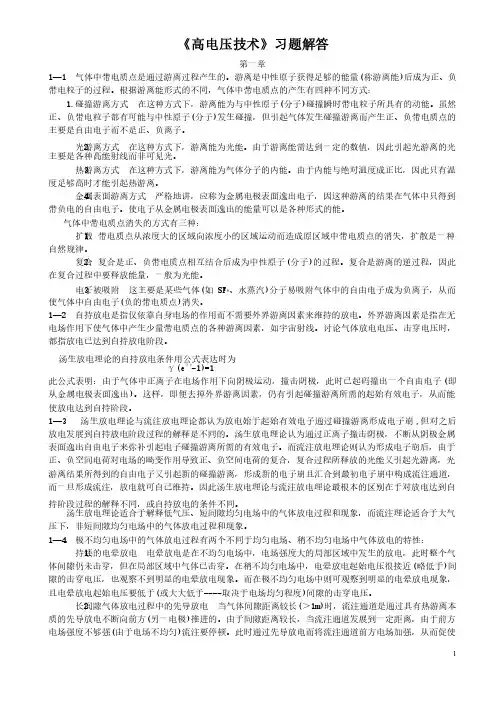

1《高电压技术》习题解答第一章1—1 气体中带电质点是通过游离过程产生的。

游离是中性原子获得足够的能量气体中带电质点是通过游离过程产生的。

游离是中性原子获得足够的能量气体中带电质点是通过游离过程产生的。

游离是中性原子获得足够的能量((称游离能称游离能))后成为正、负带电粒子的过程。

根据游离能形式的不同，气体中带电质点的产生有四种不同方式：1.1.碰撞游离方式碰撞游离方式碰撞游离方式 在这种方式下，游离能为与中性原子在这种方式下，游离能为与中性原子在这种方式下，游离能为与中性原子((分子分子))碰撞瞬时带电粒子所具有的动能。

虽然正、负带电粒子都有可能与中性原子正、负带电粒子都有可能与中性原子((分子分子))发生碰撞，但引起气体发生碰撞游离而产生正、负带电质点的主要是自由电子而不是正、负离子。

2.光游离方式光游离方式 在这种方式下，游离能为光能。

由于游离能需达到一定的数值，因此引起光游离的光在这种方式下，游离能为光能。

由于游离能需达到一定的数值，因此引起光游离的光主要是各种高能射线而非可见光。

3.热游离方式热游离方式 在这种方式下，游离能为气体分子的内能。

由于内能与绝对温度成正比，因此只有温在这种方式下，游离能为气体分子的内能。

由于内能与绝对温度成正比，因此只有温度足够高时才能引起热游离。

4.金属表面游离方式金属表面游离方式 严格地讲，应称为金属电极表面逸出电子，因这种游离的结果在气体中只得到严格地讲，应称为金属电极表面逸出电子，因这种游离的结果在气体中只得到带负电的自由电子。

使电子从金属电极表面逸出的能量可以是各种形式的能。

气体中带电质点消失的方式有三种：1.扩散 带电质点从浓度大的区域向浓度小的区域运动而造成原区域中带电质点的消失，扩散是一种自然规律。

2.复合 复合是正、负带电质点相互结合后成为中性原子复合是正、负带电质点相互结合后成为中性原子((分子分子))的过程。

复合是游离的逆过程，因此在复合过程中要释放能量，一般为光能。

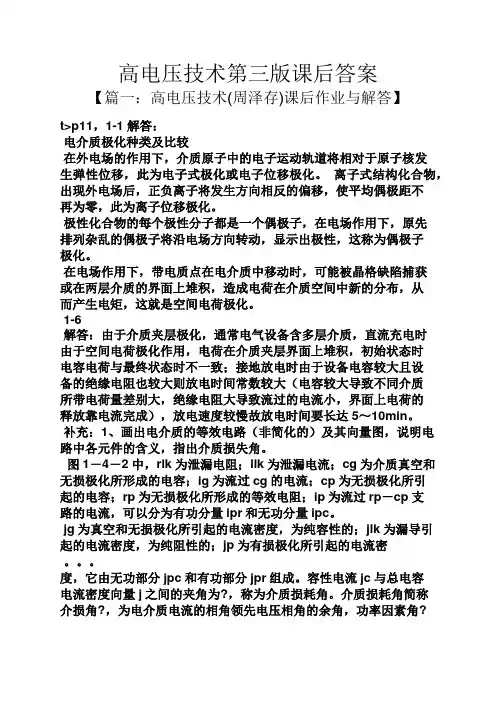

高电压技术第三版课后答案【篇一：高电压技术(周泽存)课后作业与解答】t>p11，1-1 解答：电介质极化种类及比较在外电场的作用下，介质原子中的电子运动轨道将相对于原子核发生弹性位移，此为电子式极化或电子位移极化。

离子式结构化合物，出现外电场后，正负离子将发生方向相反的偏移，使平均偶极距不再为零，此为离子位移极化。

极性化合物的每个极性分子都是一个偶极子，在电场作用下，原先排列杂乱的偶极子将沿电场方向转动，显示出极性，这称为偶极子极化。

在电场作用下，带电质点在电介质中移动时，可能被晶格缺陷捕获或在两层介质的界面上堆积，造成电荷在介质空间中新的分布，从而产生电矩，这就是空间电荷极化。

1-6解答：由于介质夹层极化，通常电气设备含多层介质，直流充电时由于空间电荷极化作用，电荷在介质夹层界面上堆积，初始状态时电容电荷与最终状态时不一致；接地放电时由于设备电容较大且设备的绝缘电阻也较大则放电时间常数较大（电容较大导致不同介质所带电荷量差别大，绝缘电阻大导致流过的电流小，界面上电荷的释放靠电流完成），放电速度较慢故放电时间要长达5～10min。

补充：1、画出电介质的等效电路（非简化的）及其向量图，说明电路中各元件的含义，指出介质损失角。

图1－4－2中，rlk为泄漏电阻；ilk为泄漏电流；cg为介质真空和无损极化所形成的电容；ig为流过cg的电流；cp为无损极化所引起的电容；rp为无损极化所形成的等效电阻；ip为流过rp－cp支路的电流，可以分为有功分量ipr和无功分量ipc。

jg为真空和无损极化所引起的电流密度，为纯容性的；jlk为漏导引起的电流密度，为纯阻性的；jp为有损极化所引起的电流密。

度，它由无功部分jpc和有功部分jpr组成。

容性电流jc与总电容电流密度向量j之间的夹角为?，称为介质损耗角。

介质损耗角简称介损角?，为电介质电流的相角领先电压相角的余角，功率因素角?的余角，其正切tg?称为介质损耗因素，常用％表示，为总的有功电流密度与总无功电流密度之比。

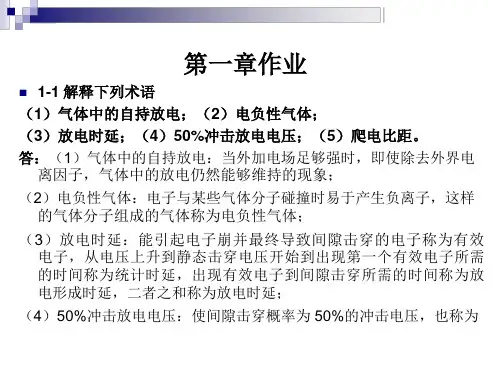

第一章作业⏹1-1解释下列术语（1）气体中的自持放电；（2）电负性气体；（3）放电时延；（4）50%冲击放电电压；（5）爬电比距。

答：（1）气体中的自持放电：当外加电场足够强时，即使除去外界电离因子，气体中的放电仍然能够维持的现象；（2）电负性气体：电子与某些气体分子碰撞时易于产生负离子，这样的气体分子组成的气体称为电负性气体；（3）放电时延：能引起电子崩并最终导致间隙击穿的电子称为有效电子，从电压上升到静态击穿电压开始到出现第一个有效电子所需的时间称为统计时延，出现有效电子到间隙击穿所需的时间称为放电形成时延，二者之和称为放电时延；（4）50%冲击放电电压：使间隙击穿概率为50%的冲击电压，也称为50%冲击击穿电压；（5）爬电比距：爬电距离指两电极间的沿面最短距离，其与所加电压的比值称为爬电比距，表示外绝缘的绝缘水平，单位cm/kV。

1-2汤逊理论与流注理论对气体放电过程和自持放电条件的观点有何不同？这两种理论各适用于何种场合？答：汤逊理论认为电子碰撞电离是气体放电的主要原因，二次电子来源于正离子撞击阴极使阴极表面逸出电子，逸出电子是维持气体放电的必要条件。

所逸出的电子能否接替起始电子的作用是自持放电的判据。

流注理论认为形成流注的必要条件是电子崩发展到足够的程度后，电子崩中的空间电荷足以使原电场明显畸，流注理论认为二次电子的主要来源是空间的光电离。

汤逊理论的适用范围是短间隙、低气压气隙的放电；流注理论适用于高气压、长间隙电场气隙放电。

1-3在一极间距离为1cm的均匀电场电场气隙中，电子碰撞电离系数α=11cm-1。

今有一初始电子从阴极表面出发，求到达阳极的电子崩中的电子数目。

解：到达阳极的电子崩中的电子数目为n a= eαd= e11⨯1=59874答：到达阳极的电子崩中的电子数目为59874个。

1-5近似估算标准大气条件下半径分别为1cm 和1mm 的光滑导线的电晕起始场强。

解：对半径为1cm 的导线）（）（cm m c /kV 39113.011130)r δ0.3δ(130E =⨯+⨯⨯⨯=+=对半径为1mm 的导线)/(5.58)11.03.01(1130E cm kV c =⨯+⨯⨯⨯=答：半径1cm 导线起晕场强为39kV/cm ，半径1mm 导线起晕场强为58.5kV/cm1-10 简述绝缘污闪的发展机理和防止对策。

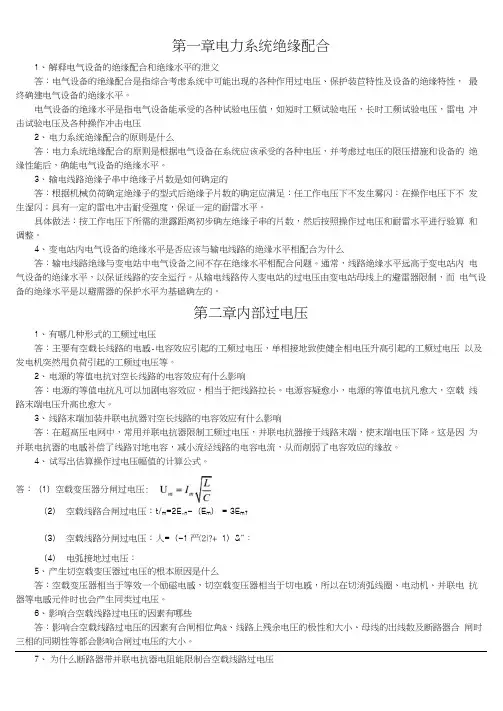

第一章电力系统绝缘配合1、 解释电气设备的绝缘配合和绝缘水平的泄义答：电气设备的绝缘配合是指综合考虑系统中可能出现的各种作用过电压、保护装苣特性及设备的绝缘特性， 最终确建电气设备的绝缘水平。

电气设备的绝缘水平是指电气设备能承受的各种试验电压值，如短时工频试验电压，长时工频试验电压，雷电 冲击试验电压及各种操作冲击电压2、 电力系统绝缘配合的原则是什么答：电力系统绝缘配合的原则是根据电气设备在系统应该承受的各种电压，并考虑过电压的限压措施和设备的 绝缘性能后，确能电气设备的绝缘水平。

3、 输电线路绝缘子串中绝缘子片数是如何确定的答：根据机械负荷确定绝缘子的型式后绝缘子片数的确定应满足：任工作电压下不发生雾闪：在操作电压下不 发生湿闪；具有一定的雷电冲击耐受强度，保证一定的耐雷水平。

具体做法：按工作电压下所需的泄露距离初步确左绝缘子串的片数，然后按照操作过电压和耐雷水平进行验算 和调整。

4、 变电站内电气设备的绝缘水平是否应该与输电线路的绝缘水平相配合为什么答：输电线路绝缘与变电站中电气设备之间不存在绝缘水平相配合问题。

通常，线路绝缘水平远高于变电站内 电气设备的绝缘水平，以保证线路的安全运行。

从输电线路传入变电站的过电压由变电站母线上的避雷器限制，而 电气设备的绝缘水平是以避需器的保护水平为基础确左的。

第二章内部过电压1、 有哪几种形式的工频过电压答：主要有空载长线路的电感-电容效应引起的工频过电压，单相接地致使健全相电压升髙引起的工频过电压 以及发电机突然甩负荷引起的工频过电压等。

2、 电源的等值电抗对空长线路的电容效应有什么影响答：电源的等值电抗凡可以加剧电容效应，相当于把线路拉长。

电源容疑愈小，电源的等值电抗凡愈大，空载 线路末端电压升髙也愈大。

3、 线路末端加装并联电抗器对空长线路的电容效应有什么影响答：在超髙压电网中，常用并联电抗器限制工频过电压，并联电抗器接于线路末端，使末端电压下降。

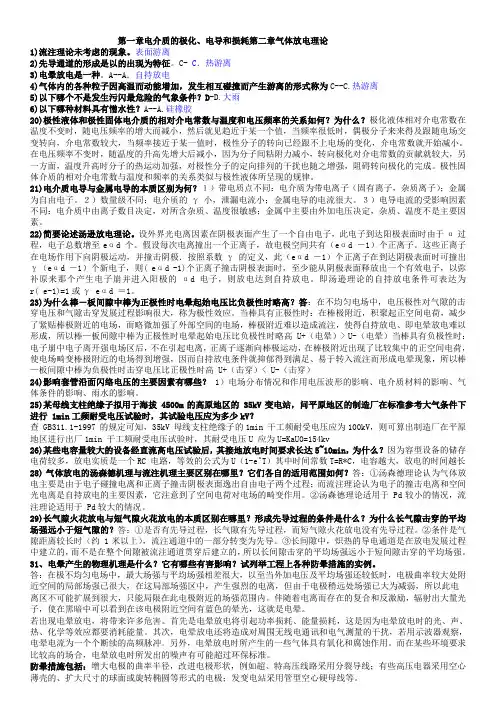

第一章电介质的极化、电导和损耗第二章气体放电理论1)流注理论未考虑的现象。

表面游离2)先导通道的形成是以的出现为特征。

C- C．热游离3)电晕放电是一种。

A--A．自持放电4)气体内的各种粒子因高温而动能增加，发生相互碰撞而产生游离的形式称为C--C.热游离5)以下哪个不是发生污闪最危险的气象条件？D-D.大雨6)以下哪种材料具有憎水性？A--A.硅橡胶20)极性液体和极性固体电介质的相对介电常数与温度和电压频率的关系如何？为什么？极化液体相对介电常数在温度不变时，随电压频率的增大而减小，然后就见趋近于某一个值，当频率很低时，偶极分子来来得及跟随电场交变转向，介电常数较大，当频率接近于某一值时，极性分子的转向已经跟不上电场的变化，介电常数就开始减小。

在电压频率不变时，随温度的升高先增大后减小，因为分子间粘附力减小，转向极化对介电常数的贡献就较大，另一方面，温度升高时分子的热运动加强，对极性分子的定向排列的干扰也随之增强，阻碍转向极化的完成。

极性固体介质的相对介电常数与温度和频率的关系类似与极性液体所呈现的规律。

21)电介质电导与金属电导的本质区别为何？１）带电质点不同：电介质为带电离子（固有离子，杂质离子）；金属为自由电子。

２）数量级不同：电介质的γ小，泄漏电流小；金属电导的电流很大。

３）电导电流的受影响因素不同：电介质中由离子数目决定，对所含杂质、温度很敏感；金属中主要由外加电压决定，杂质、温度不是主要因素。

22)简要论述汤逊放电理论。

设外界光电离因素在阴极表面产生了一个自由电子，此电子到达阳极表面时由于α过程，电子总数增至eαd 个。

假设每次电离撞出一个正离子，故电极空间共有（eαd －1）个正离子。

这些正离子在电场作用下向阴极运动，并撞击阴极．按照系数γ的定义，此（eαd －1）个正离子在到达阴极表面时可撞出γ（eαd －1）个新电子，则( eαd -1)个正离子撞击阴极表面时，至少能从阴极表面释放出一个有效电子，以弥补原来那个产生电子崩并进入阳极的αd电子，则放电达到自持放电。

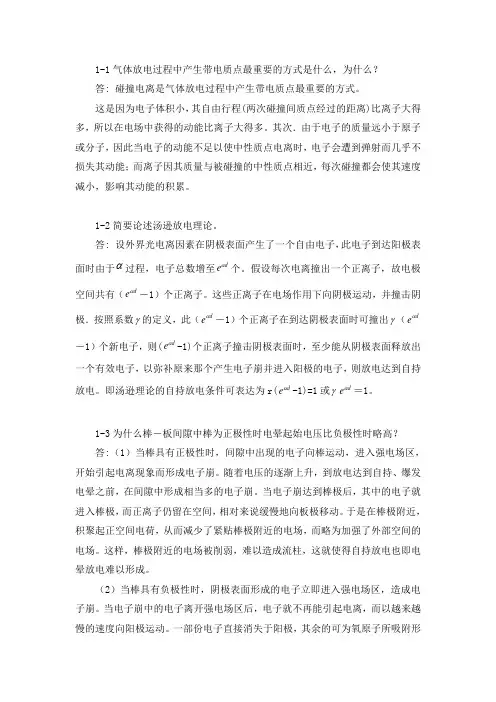

1-1气体放电过程中产生带电质点最重要的方式是什么，为什么？答: 碰撞电离是气体放电过程中产生带电质点最重要的方式。

这是因为电子体积小，其自由行程(两次碰撞间质点经过的距离)比离子大得多，所以在电场中获得的动能比离子大得多。

其次．由于电子的质量远小于原子或分子，因此当电子的动能不足以使中性质点电离时，电子会遭到弹射而几乎不损失其动能；而离子因其质量与被碰撞的中性质点相近，每次碰撞都会使其速度减小，影响其动能的积累。

1-2简要论述汤逊放电理论。

答: 设外界光电离因素在阴极表面产生了一个自由电子，此电子到达阳极表面时由于α过程，电子总数增至d eα个。

假设每次电离撞出一个正离子，故电极空间共有（deα－1）个正离子。

这些正离子在电场作用下向阴极运动，并撞击阴极．按照系数γ的定义，此（deαeα－1）个正离子在到达阴极表面时可撞出γ（d －1）个新电子，则(deα-1)个正离子撞击阴极表面时，至少能从阴极表面释放出一个有效电子，以弥补原来那个产生电子崩并进入阳极的电子，则放电达到自持放电。

即汤逊理论的自持放电条件可表达为r(deα＝1。

eα-1)=1或γd1-3为什么棒－板间隙中棒为正极性时电晕起始电压比负极性时略高？答:（1）当棒具有正极性时，间隙中出现的电子向棒运动，进入强电场区，开始引起电离现象而形成电子崩。

随着电压的逐渐上升，到放电达到自持、爆发电晕之前，在间隙中形成相当多的电子崩。

当电子崩达到棒极后，其中的电子就进入棒极，而正离子仍留在空间，相对来说缓慢地向板极移动。

于是在棒极附近，积聚起正空间电荷，从而减少了紧贴棒极附近的电场，而略为加强了外部空间的电场。

这样，棒极附近的电场被削弱，难以造成流柱，这就使得自持放电也即电晕放电难以形成。

（2）当棒具有负极性时，阴极表面形成的电子立即进入强电场区，造成电子崩。

当电子崩中的电子离开强电场区后，电子就不再能引起电离，而以越来越慢的速度向阳极运动。

一部份电子直接消失于阳极，其余的可为氧原子所吸附形成负离子。

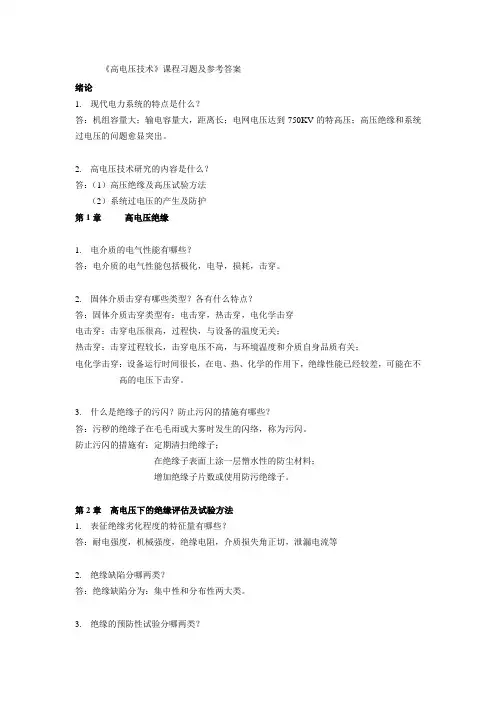

《高电压技术》课程习题及参考答案绪论1.现代电力系统的特点是什么？答：机组容量大；输电容量大，距离长；电网电压达到750KV的特高压；高压绝缘和系统过电压的问题愈显突出。

2.高电压技术研究的内容是什么？答：（1）高压绝缘及高压试验方法（2）系统过电压的产生及防护第1章高电压绝缘1.电介质的电气性能有哪些？答：电介质的电气性能包括极化，电导，损耗，击穿。

2.固体介质击穿有哪些类型？各有什么特点？答：固体介质击穿类型有：电击穿，热击穿，电化学击穿电击穿：击穿电压很高，过程快，与设备的温度无关；热击穿：击穿过程较长，击穿电压不高，与环境温度和介质自身品质有关；电化学击穿：设备运行时间很长，在电、热、化学的作用下，绝缘性能已经较差，可能在不高的电压下击穿。

3.什么是绝缘子的污闪？防止污闪的措施有哪些？答：污秽的绝缘子在毛毛雨或大雾时发生的闪络，称为污闪。

防止污闪的措施有：定期清扫绝缘子；在绝缘子表面上涂一层憎水性的防尘材料；增加绝缘子片数或使用防污绝缘子。

第2章高电压下的绝缘评估及试验方法1.表征绝缘劣化程度的特征量有哪些？答：耐电强度，机械强度，绝缘电阻，介质损失角正切，泄漏电流等2.绝缘缺陷分哪两类？答：绝缘缺陷分为：集中性和分布性两大类。

3.绝缘的预防性试验分哪两类？答：非破坏性（绝缘特性）试验和破坏性试验两类。

4.电介质的等值电路中，各个支路分别代表的物理意义是什么？答：纯电容支路代表无损极化，电容支路代表有损极化，纯电阻支路代表电导支路。

5.测量绝缘电阻的注意事项有哪些？答：1）被试品的电源及对外连接线应折除，并作好安全措施2）对被试品充分放电3）兆欧表的转速保持120转/ 分4）指针稳定后读数5）对于大电容量试品，应先取连接线，后停表。

6）测试后对被试品放电7）记录当时的温度和湿度。

6.试比较几种基本试验方法对不同设备以及不同的绝缘缺陷的有效性和灵敏性。

答：测量绝缘电阻能反映集中性和分布性的缺陷，适用任何设备；测量泄漏电流能更灵敏地反应测绝缘电阻所发现的缺陷；测量介质损失角正切能发现绝缘整体普遍劣化及大面积受潮。

高电压技术第三版课后习题答案Last revision date: 13 December 2020.第一章作1-1解释下列术语（1）气体中的自持放电；（2）电负性气体；（3）放电时延；（4）50%冲击放电电压；（5）爬电比距。

答：（1）气体中的自持放电：当外加电场足够强时，即使除去外界电离因子，气体中的放电仍然能够维持的现象；（2）电负性气体：电子与某些气体分子碰撞时易于产生负离子，这样的气体分子组成的气体称为电负性气体；（3）放电时延：能引起电子崩并最终导致间隙击穿的电子称为有效电子，从电压上升到静态击穿电压开始到出现第一个有效电子所需的时间称为统计时延，出现有效电子到间隙击穿所需的时间称为放电形成时延，二者之和称为放电时延；（4）50%冲击放电电压：使间隙击穿概率为50%的冲击电压，也称为50%冲击击穿电压；（5）爬电比距：爬电距离指两电极间的沿面最短距离，其与所加电压的比值称为爬电比距，表示外绝缘的绝缘水平，单位cm/kV。

1-2汤逊理论与流注理论对气体放电过程和自持放电条件的观点有何不同这两种理论各适用于何种场合答：汤逊理论认为电子碰撞电离是气体放电的主要原因，二次电子来源于正离子撞击阴极使阴极表面逸出电子，逸出电子是维持气体放电的必要条件。

所逸出的电子能否接替起始电子的作用是自持放电的判据。

流注理论认为形成流注的必要条件是电子崩发展到足够的程度后，电子崩中的空间电荷足以使原电场明显畸，流注理论认为二次电子的主要来源是空间的光电离。

汤逊理论的适用范围是短间隙、低气压气隙的放电；流注理论适用于高气压、长间隙电场气隙放电。

1-3在一极间距离为1cm的均匀电场电场气隙中，电子碰撞电离系数α=11cm-1。

今有一初始电子从阴极表面出发，求到达阳极的电子崩中的电子数目。

解：到达阳极的电子崩中的电子数目为n a e d e11159874答：到达阳极的电子崩中的电子数目为59874个。

1-5近似估算标准大气条件下半径分别为1cm和1mm的光滑导线的电晕起始场强。

高电压技术课后答案(总6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--自持放电：如果外加电场足够大，初始电子崩中的正离子能在阴极上产生出来的新电子数等于或大于n.，那么即使除去外界电离因子的作用，放电也不会停止，即放电仅仅依靠已产生出来的电子和正离子就能维持下去的放电。

电负性气体：电子与某些气体分子发生碰撞时，电子与中性分子结合形成负离子，像这些易于产生负离子的气体称为电负性气体。

50%冲击放电电压：气隙被击穿的概率为50%的冲击电压峰值，也就是说如果施加10次电压有4到6次击穿，则这一电压就被认为是50%冲击放电电压。

爬电比距：外绝缘“相-地”之间的爬电距离与系统最高工作线电压之比。

放电时延：能引起电子崩并最终导致间隙击穿的电子称为有效电子，从电压上升到静态击穿电压开始到出现第一个有效电子所需的时间为统计时延，出现有效电子到间隙击穿所需的时间称为放电形成时延，二者之和称为放电时延。

1-2汤逊理论认为电离是气体放电的主要原因，二次电子来源于正离子撞击阴极使阴极表面逸出电子，逸出电子是维持气体放电的必要条件。

所逸出的电子能否接替起始电子的作用是自持放电的判据。

流注理论认为形成流注的必要条件是电子崩发展到足够的程度后，电子崩中的空间电荷足以使原电场明显畸形，流注理论认为二次电子的主要来源是空间的光电离。

汤逊理论的适用范围是短间隙、低压气隙的放电，流注理论适用于高气压、长气隙电场气隙放电。

1-12户外绝缘子在污秽状态下发生的沿面闪络称为绝缘子的污闪。

绝缘子的污闪是一个受电、热、化学、气候等多方面因素影响的复杂过程，通常可分为积污、受潮、干区形成、局部电弧的出现和发展等四个阶段。

防止绝缘子发生污闪的措施主要有：1、调整爬距2、定期或不定期清扫3、涂料4、半导体秞绝缘子5、新型合成绝缘子1-131、大气湿度增大时，大气中的水分子增多，自由电子易于被水分子捕获形成负离子，从而使放电过程受到抑制，所以击穿电压增高；而大气湿度增大时，绝缘子表面容易形成水膜，使绝缘子表面积污层受潮，泄漏电流增大，容易造成湿闪或污闪，绝缘子表面闪络电压下降。

高电压技术第三版课后习题答案HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】第一章作⏹1-1解释下列术语（1）气体中的自持放电；（2）电负性气体；（3）放电时延；（4）50%冲击放电电压；（5）爬电比距。

答：（1）气体中的自持放电：当外加电场足够强时，即使除去外界电离因子，气体中的放电仍然能够维持的现象；（2）电负性气体：电子与某些气体分子碰撞时易于产生负离子，这样的气体分子组成的气体称为电负性气体；（3）放电时延：能引起电子崩并最终导致间隙击穿的电子称为有效电子，从电压上升到静态击穿电压开始到出现第一个有效电子所需的时间称为统计时延，出现有效电子到间隙击穿所需的时间称为放电形成时延，二者之和称为放电时延；（4）50%冲击放电电压：使间隙击穿概率为50%的冲击电压，也称为50%冲击击穿电压；（5）爬电比距：爬电距离指两电极间的沿面最短距离，其与所加电压的比值称为爬电比距，表示外绝缘的绝缘水平，单位cm/kV。

1-2汤逊理论与流注理论对气体放电过程和自持放电条件的观点有何不同这两种理论各适用于何种场合答：汤逊理论认为电子碰撞电离是气体放电的主要原因，二次电子来源于正离子撞击阴极使阴极表面逸出电子，逸出电子是维持气体放电的必要条件。

所逸出的电子能否接替起始电子的作用是自持放电的判据。

流注理论认为形成流注的必要条件是电子崩发展到足够的程度后，电子崩中的空间电荷足以使原电场明显畸，流注理论认为二次电子的主要来源是空间的光电离。

汤逊理论的适用范围是短间隙、低气压气隙的放电；流注理论适用于高气压、长间隙电场气隙放电。

1-3在一极间距离为1cm的均匀电场电场气隙中，电子碰撞电离系数α=11cm-1。

今有一初始电子从阴极表面出发，求到达阳极的电子崩中的电子数目。

解：到达阳极的电子崩中的电子数目为n a e d e11159874答：到达阳极的电子崩中的电子数目为59874个。

高电压技术课后习题答案详解-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII1-1气体放电过程中产生带电质点最重要的方式是什么，为什么？答: 碰撞电离是气体放电过程中产生带电质点最重要的方式。

这是因为电子体积小，其自由行程(两次碰撞间质点经过的距离)比离子大得多，所以在电场中获得的动能比离子大得多。

其次．由于电子的质量远小于原子或分子，因此当电子的动能不足以使中性质点电离时，电子会遭到弹射而几乎不损失其动能；而离子因其质量与被碰撞的中性质点相近，每次碰撞都会使其速度减小，影响其动能的积累。

1-2简要论述汤逊放电理论。

答: 设外界光电离因素在阴极表面产生了一个自由电子，此电子到达阳极表面时由于α过程，电子总数增至d eα个。

假设每次电离撞出一个正离子，故电极空间共有（deα－1）个正离子。

这些正离子在电场作用下向阴极运动，并撞击阴极．按照系数γ的定义，此（deα－1）个正离子在到达阴极表面时可撞出γ（deα－1）个新电子，则(deα-1)个正离子撞击阴极表面时，至少能从阴极表面释放出一个有效电子，以弥补原来那个产生电子崩并进入阳极的电子，则放电达到自持放电。

即汤逊理论的自持放电条件可表达为r(deα-1)=1或γd eα＝1。

1-3为什么棒－板间隙中棒为正极性时电晕起始电压比负极性时略高？答:（1）当棒具有正极性时，间隙中出现的电子向棒运动，进入强电场区，开始引起电离现象而形成电子崩。

随着电压的逐渐上升，到放电达到自持、爆发电晕之前，在间隙中形成相当多的电子崩。

当电子崩达到棒极后，其中的电子就进入棒极，而正离子仍留在空间，相对来说缓慢地向板极移动。

于是在棒极附近，积聚起正空间电荷，从而减少了紧贴棒极附近的电场，而略为加强了外部空间的电场。

这样，棒极附近的电场被削弱，难以造成流柱，这就使得自持放电也即电晕放电难以形成。

（2）当棒具有负极性时，阴极表面形成的电子立即进入强电场区，造成电子崩。

1 气体的绝缘特性与介质的电气强度1-1气体放电过程中产生带电质点最重要的方式是什么，为什么？1-2简要论述汤逊放电理论。

1-3为什么棒－板间隙中棒为正极性时电晕起始电压比负极性时略高？1-4雷电冲击电压的标准波形的波前和波长时间是如何确定的？1-5操作冲击放电电压的特点是什么？1-6影响套管沿面闪络电压的主要因素有哪些？1-7具有强垂直分量时的沿面放电和具有弱垂直分量时的沿面放电，哪个对于绝缘的危害比较大，为什么？1-8某距离4m的棒-极间隙。

在夏季某日干球温度=30℃，湿球温度=25℃，气压=99.8kPa 的大气条件下，问其正极性50%操作冲击击穿电压为多少kV?（空气相对密度=0.95）1-9某母线支柱绝缘子拟用于海拔4500m的高原地区的35kV变电站，问平原地区的制造厂在标准参考大气条件下进行1min工频耐受电压试验时，其试验电压应为多少kV？1-1气体放电过程中产生带电质点最重要的方式是什么，为什么？答: 碰撞电离是气体放电过程中产生带电质点最重要的方式。

这是因为电子体积小，其自由行程(两次碰撞间质点经过的距离)比离子大得多，所以在电场中获得的动能比离子大得多。

其次．由于电子的质量远小于原子或分子，因此当电子的动能不足以使中性质点电离时，电子会遭到弹射而几乎不损失其动能；而离子因其质量与被碰撞的中性质点相近，每次碰撞都会使其速度减小，影响其动能的积累。

1-2简要论述汤逊放电理论。

答: 设外界光电离因素在阴极表面产生了一个自由电子，此电子到达阳极表面时由于α过程，电子总数增至d e α个。

假设每次电离撞出一个正离子，故电极空间共有（d e α－1）个正离子。

这些正离子在电场作用下向阴极运动，并撞击阴极．按照系数γ的定义，此（d e α－1）个正离子在到达阴极表面时可撞出γ（d e α－1）个新电子，则(d e α-1)个正离子撞击阴极表面时，至少能从阴极表面释放出一个有效电子，以弥补原来那个产生电子崩并进入阳极的电子，则放电达到自持放电。

高电压技术第三版课后答案【篇一：高电压技术(周泽存)课后作业与解答】t>p11，1-1 解答：电介质极化种类及比较在外电场的作用下，介质原子中的电子运动轨道将相对于原子核发生弹性位移，此为电子式极化或电子位移极化。

离子式结构化合物，出现外电场后，正负离子将发生方向相反的偏移，使平均偶极距不再为零，此为离子位移极化。

极性化合物的每个极性分子都是一个偶极子，在电场作用下，原先排列杂乱的偶极子将沿电场方向转动，显示出极性，这称为偶极子极化。

在电场作用下，带电质点在电介质中移动时，可能被晶格缺陷捕获或在两层介质的界面上堆积，造成电荷在介质空间中新的分布，从而产生电矩，这就是空间电荷极化。

1-6解答：由于介质夹层极化，通常电气设备含多层介质，直流充电时由于空间电荷极化作用，电荷在介质夹层界面上堆积，初始状态时电容电荷与最终状态时不一致；接地放电时由于设备电容较大且设备的绝缘电阻也较大则放电时间常数较大（电容较大导致不同介质所带电荷量差别大，绝缘电阻大导致流过的电流小，界面上电荷的释放靠电流完成），放电速度较慢故放电时间要长达5～10min。

补充：1、画出电介质的等效电路（非简化的）及其向量图，说明电路中各元件的含义，指出介质损失角。

图1－4－2中，rlk为泄漏电阻；ilk为泄漏电流；cg为介质真空和无损极化所形成的电容；ig为流过cg的电流；cp为无损极化所引起的电容；rp为无损极化所形成的等效电阻；ip为流过rp－cp支路的电流，可以分为有功分量ipr和无功分量ipc。

jg为真空和无损极化所引起的电流密度，为纯容性的；jlk为漏导引起的电流密度，为纯阻性的；jp为有损极化所引起的电流密。

度，它由无功部分jpc和有功部分jpr组成。

容性电流jc与总电容电流密度向量j之间的夹角为?，称为介质损耗角。

介质损耗角简称介损角?，为电介质电流的相角领先电压相角的余角，功率因素角?的余角，其正切tg?称为介质损耗因素，常用％表示，为总的有功电流密度与总无功电流密度之比。

第一章气体放电的基本物理过程一、选择题1)流注理论未考虑的现象。

A ．碰撞游离B ．表面游离C ．光游离D ．电荷畸变电场2)先导通道的形成是以的出现为特征。

A ．碰撞游离B ．表面游离C ．热游离D ．光游离3)电晕放电是一种。

A ．自持放电B ．非自持放电C ．电弧放电D ．均匀场中放电4)气体内的各种粒子因高温而动能增加，发生相互碰撞而产生游离的形式称为。

A.碰撞游离 B.光游离 C.热游离 D.表面游离5)______型绝缘子具有损坏后“自爆”的特性。

A.电工陶瓷B.钢化玻璃C.硅橡胶D.乙丙橡胶6)以下哪个不是发生污闪最危险的气象条件？A.大雾B.毛毛雨C.凝露D.大雨7)污秽等级II 的污湿特征：大气中等污染地区，轻盐碱和炉烟污秽地区，离海岸盐场3km~10km 地区，在污闪季节中潮湿多雾但雨量较少，其线路盐密为2/cm mg 。

A .≤0.03 B.>0.03~0.06 C.>0.06~0.10 D.>0.10~0.258)以下哪种材料具有憎水性？A .硅橡胶 B.电瓷 C.玻璃D 金属二、填空题9)气体放电的主要形式：、、、、10)根据巴申定律，在某一PS 值下，击穿电压存在值。

11)在极不均匀电场中，空气湿度增加，空气间隙击穿电压。

12)流注理论认为，碰撞游离和是形成自持放电的主要因素。

13)工程实际中，常用棒－板或电极结构研究极不均匀电场下的击穿特性。

14)气体中带电质子的消失有、复合、附着效应等几种形式15)对支持绝缘子，加均压环能提高闪络电压的原因是。

16)沿面放电就是沿着表面气体中发生的放电。

17)标准参考大气条件为：温度C t �200=，压力=0b kPa ，绝对湿度30/11m g h =18)越易吸湿的固体，沿面闪络电压就越______19)等值盐密法是把绝缘子表面的污秽密度按照其导电性转化为单位面积上__________含量的一种方法20)常规的防污闪措施有：爬距，加强清扫，采用硅油、地蜡等涂料三、计算问答题21)简要论述汤逊放电理论。
