钢筋混凝土结构伸缩缝最大间距

伸缩缝设置要求————————————————————————————————作者：————————————————————————————————日期：防震缝应根据抗震设防烈度、结构材料种类、结构类型、结构单元的高度和高差情况，留有足够的宽度，其两侧的上部结构应完全分开。

当设置伸缩缝和沉降缝时，其宽度应符合防震缝的要求。

重力式挡土墙应每间隔10~20m设置一道伸缩缝，当地基有变化时宜加设沉降缝。

在挡土结构的拐角处，应采取加强的构造措施。

高层建筑混凝土结构设置防震缝时应符合下列规定：1 防震缝最小宽度应符合下列要求：框架结构房屋，高度不超过15m的部分，可取70mm，超过15m的部分，6度、7度、8度和9度相应每增加高度5m、4m、3m和2m，宜加宽20mm；2 框架剪力墙结构房屋可按第一项规定数值的70%采用，剪力墙结构房屋可按第一项规定数值的50%采用，但二者均不宜小于70mm。

防震缝两侧结构体系不同时，防震缝宽度应按不利的结构类型确定；防震缝两侧的房屋高度不同时，防震缝宽度应按较低的房屋高度确定。

当相邻结构的基础存在较大沉降差时，宜增大防震缝的宽度。

防震缝宜沿房屋全高设置，地下室基础可不设防震缝，但在与上部防震缝对应处应加强构造和连接。

结构单元之间或主楼与裙房之间如无可靠措施，不应采用牛腿托梁的做法设置防震缝。

抗震设计时，伸缩缝、沉降缝的宽度均应符合防震缝最小宽度的要求。

高层建筑筏形基础与裙房基础之间的构造应符合下列要求：1 当高层建筑与相连的裙房之间设置沉降缝时，高层建筑的基础埋深应大于裙房基础的埋深至少2m。

当不满足要求时必须采取有效措施。

沉降缝地面以下处应用粗砂填实，以确保主楼基础四周的可靠侧向约束；2 当高层建筑与相连的裙房之间不设置沉降缝时，宜在裙房一侧设置后浇带，后浇带的位置宜设在距主楼边柱的第二跨内。

后浇带混凝土宜根据实测沉降值并计算后期沉降差能满足设计要求后方可进行浇注；3 当高层建筑与相连的裙房之间不允许设置沉降缝和后浇带时，应进行地基变形验算，验算时需考虑地基与结构变形的相互影响并采取相应的有效措施。

变形缝设置规范篇一：变形缝设置要求变形缝设置要求变形缝基本概念及相关规定：1. 伸缩缝：连续地设置在建、构筑物应力比较集中的部位，将建、构筑物分割成两个或若干个独立单元，彼此能自由伸缩的竖向或水平缝。

建筑物伸缩缝在地面以下的结构可不断开。

伸缩缝的宽度应满足结构可能的最大伸缩变形的要求，以及其他的要求。

伸缩缝最大间距详见《混凝土结构设计规范》（GB 50010-2002）第9.1.1条、《砌体结构设计规范》（GB 50003-2001）第 6.3.1条、《钢结构设计规范》（GB 50017-2003）第8.1.5条、《门式刚架轻型房屋钢结构技术规程》（CECS 102：2002）第4.3.1条等。

2. 防震缝：设置在建筑中层数、质量、刚度差异过大等、而可能在地震时引起应力或变形集中造成破坏的部位的竖向缝。

防震缝应在地面以上设置。

防震缝的宽度应根据设防烈度和房屋高度确定，对多层房屋可采用50～100mm，对高层房屋可采用100～150mm。

钢结构防震缝的宽度不应小于相应混凝土房屋缝宽的1.5倍。

3. 沉降缝：设置在同一建筑中因基础沉降产生显著差异沉降和可能引起结构难以承受的内力和变形的部位的竖直缝。

沉降缝不但应贯通上部结构，而且也应贯通基础本身。

沉降缝的宽度不宜小于120mm，并应考虑缝两侧结构非均匀沉降倾斜和地面高差的影响。

4. 抗震缝、伸缩缝在地面以下可不设缝，连接处应加强。

但沉降缝两侧墙体基础一定要分开。

5. 另外，还有墙体控制缝及屋盖分割缝，均需用弹性密封材料填嵌或防护。

6. 施工中留设后浇带或采取专门的预加应力措施可适当增加规范规定的伸缩缝最大间距。

7. 某些标准图集和《2003结构技术措施》第5.3.13条规定：现浇悬臂挑檐板或天沟板的伸缩缝间距不应大于15m （与规范规定的12m不一致）。

伸缩缝宽不小于20mm，缝隙内宜用油膏或其他防渗漏措施处理。

8. 水池、地沟、涵洞、地下室等地下结构的变形缝尚应设置止水带及用其他防渗漏措施处理。

防震缝应根据抗震设防烈度、结构材料种类、结构类型、结构单元的高度和高差情况，留有足够的宽度，其两侧的上部结构应完全分开。

当设置伸缩缝和沉降缝时，其宽度应符合防震缝的要求。

重力式挡土墙应每间隔10~20m设置一道伸缩缝，当地基有变化时宜加设沉降缝。

在挡土结构的拐角处，应采取加强的构造措施。

高层建筑混凝土结构设置防震缝时应符合下列规定：1 防震缝最小宽度应符合下列要求：框架结构房屋，高度不超过15m的部分，可取70mm，超过15m的部分，6度、7度、8度和9度相应每增加高度5m、4m、3m和2m，宜加宽20mm；2 框架剪力墙结构房屋可按第一项规定数值的70%采用，剪力墙结构房屋可按第一项规定数值的50%采用，但二者均不宜小于70mm。

防震缝两侧结构体系不同时，防震缝宽度应按不利的结构类型确定；防震缝两侧的房屋高度不同时，防震缝宽度应按较低的房屋高度确定。

当相邻结构的基础存在较大沉降差时，宜增大防震缝的宽度。

防震缝宜沿房屋全高设置，地下室基础可不设防震缝，但在与上部防震缝对应处应加强构造和连接。

结构单元之间或主楼与裙房之间如无可靠措施，不应采用牛腿托梁的做法设置防震缝。

抗震设计时，伸缩缝、沉降缝的宽度均应符合防震缝最小宽度的要求。

高层建筑筏形基础与裙房基础之间的构造应符合下列要求：1 当高层建筑与相连的裙房之间设置沉降缝时，高层建筑的基础埋深应大于裙房基础的埋深至少2m。

当不满足要求时必须采取有效措施。

沉降缝地面以下处应用粗砂填实，以确保主楼基础四周的可靠侧向约束；2 当高层建筑与相连的裙房之间不设置沉降缝时，宜在裙房一侧设置后浇带，后浇带的位置宜设在距主楼边柱的第二跨内。

后浇带混凝土宜根据实测沉降值并计算后期沉降差能满足设计要求后方可进行浇注；3 当高层建筑与相连的裙房之间不允许设置沉降缝和后浇带时，应进行地基变形验算，验算时需考虑地基与结构变形的相互影响并采取相应的有效措施。

高层建筑结构伸缩缝的最大间距：之间的数值2 当屋面无保温或隔热措施、混凝土的收缩较大或室内结构因施工外露时间较长时，伸缩缝间距应适当减小3 位于气候干燥地区、夏季炎热且暴雨频繁地区的结构，伸缩缝的间距宜适当减小当采用下列构造措施和施工措施减少温度和混凝土收缩对结构的影响时，可适当放宽伸缩缝的间距：1 顶层、底层、山墙和纵墙端开间等温度变化影响较大的部位提高配筋率；2 顶层加强保温隔热措施，外墙设置外保温层；3 每30~40m间距留出施工后浇带，带宽800~1000mm，钢筋采用搭接接头，后浇带混凝土宜在两个月后浇灌；4 顶部楼层改用刚度较小的结构形式或顶部设局部温度缝将结构划分为长度较短的区段；5 采用收缩小的水泥、减少水泥用量、在混凝土中加入适宜的外加剂；6 提高每层楼板的构造配筋率或采用部分预应力结构。

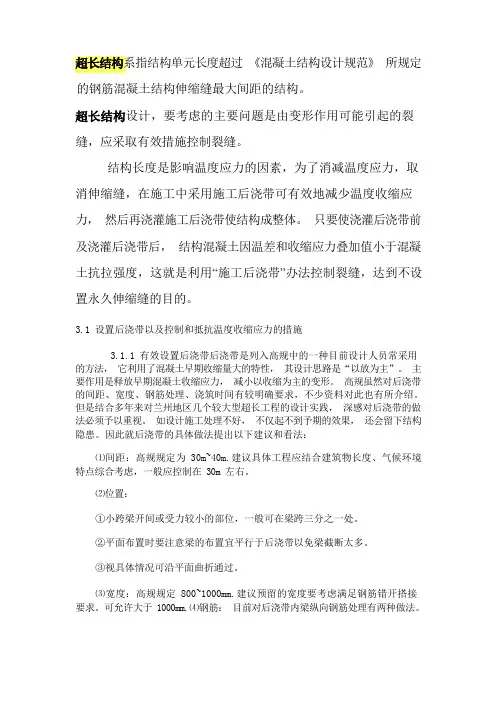

《混凝土结构设计规范》所规定的钢筋混凝土结构伸缩缝最大间距的结构。

缝，应采取有效措施控制裂缝。

结构长度是影响温度应力的因素，为了消减温度应力，取消伸缩缝，在施工中采用施工后浇带可有效地减少温度收缩应力，然后再浇灌施工后浇带使结构成整体。

只要使浇灌后浇带前及浇灌后浇带后，结构混凝土因温差和收缩应力叠加值小于混凝土抗拉强度，这就是利用“施工后浇带”办法控制裂缝，达到不设置永久伸缩缝的目的。

3.1 设置后浇带以及控制和抵抗温度收缩应力的措施3.1.1 有效设置后浇带后浇带是列入高规中的一种目前设计人员常采用的方法，它利用了混凝土早期收缩量大的特性，其设计思路是“以放为主”。

主要作用是释放早期混凝土收缩应力，减小以收缩为主的变形。

高规虽然对后浇带的间距、宽度、钢筋处理、浇筑时间有较明确要求，不少资料对此也有所介绍。

但是结合多年来对兰州地区几个较大型超长工程的设计实践，深感对后浇带的做法必须予以重视。

如设计施工处理不好，不仅起不到予期的效果，还会留下结构隐患。

因此就后浇带的具体做法提出以下建议和看法：⑴间距：高规规定为 30m~40m.建议具体工程应结合建筑物长度、气候环境特点综合考虑，一般应控制在 30m 左右。

⑵位置：①小跨梁开间或受力较小的部位，一般可在梁跨三分之一处。

②平面布置时要注意梁的布置宜平行于后浇带以免梁截断太多。

③视具体情况可沿平面曲折通过。

⑶宽度：高规规定 800~1000mm.建议预留的宽度要考虑满足钢筋错开搭接要求。

可允许大于 1000mm.⑷钢筋：目前对后浇带内梁纵向钢筋处理有两种做法。

第一种：梁板钢筋均断开后搭接(高规要求)，但由于梁钢筋搭、焊接处理困难，质量不易保证，易给结构造成隐患。

第二种：板钢筋断开，梁钢筋直通不断。

目前工程采用较多，但由于截断梁较多时，钢筋全部不断会约束混凝土收缩，达不到予期效果。

建议：梁上部钢筋，腰筋及板墙钢筋断后错开搭接或必要时先搭后补焊。

梁下部钢筋不断，可适当加大配筋。

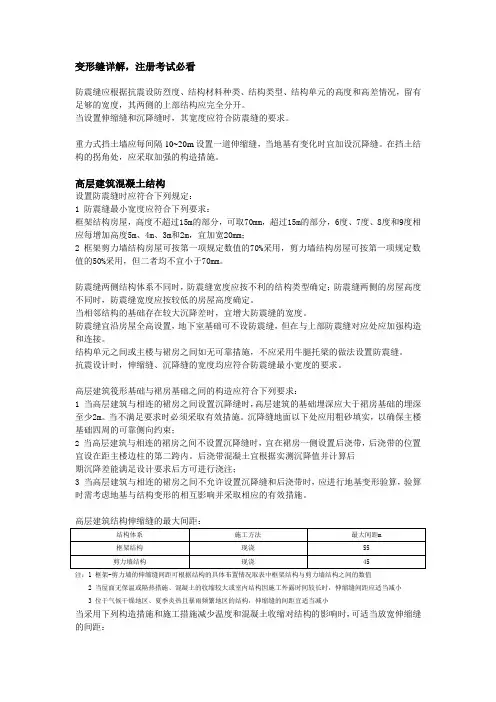

变形缝详解，注册考试必看防震缝应根据抗震设防烈度、结构材料种类、结构类型、结构单元的高度和高差情况，留有足够的宽度，其两侧的上部结构应完全分开。

当设置伸缩缝和沉降缝时，其宽度应符合防震缝的要求。

重力式挡土墙应每间隔10~20m设置一道伸缩缝，当地基有变化时宜加设沉降缝。

在挡土结构的拐角处，应采取加强的构造措施。

高层建筑混凝土结构设置防震缝时应符合下列规定：1 防震缝最小宽度应符合下列要求：框架结构房屋，高度不超过15m的部分，可取70mm，超过15m的部分，6度、7度、8度和9度相应每增加高度5m、4m、3m和2m，宜加宽20mm；2 框架剪力墙结构房屋可按第一项规定数值的70%采用，剪力墙结构房屋可按第一项规定数值的50%采用，但二者均不宜小于70mm。

防震缝两侧结构体系不同时，防震缝宽度应按不利的结构类型确定；防震缝两侧的房屋高度不同时，防震缝宽度应按较低的房屋高度确定。

当相邻结构的基础存在较大沉降差时，宜增大防震缝的宽度。

防震缝宜沿房屋全高设置，地下室基础可不设防震缝，但在与上部防震缝对应处应加强构造和连接。

结构单元之间或主楼与裙房之间如无可靠措施，不应采用牛腿托梁的做法设置防震缝。

抗震设计时，伸缩缝、沉降缝的宽度均应符合防震缝最小宽度的要求。

高层建筑筏形基础与裙房基础之间的构造应符合下列要求：1 当高层建筑与相连的裙房之间设置沉降缝时，高层建筑的基础埋深应大于裙房基础的埋深至少2m。

当不满足要求时必须采取有效措施。

沉降缝地面以下处应用粗砂填实，以确保主楼基础四周的可靠侧向约束；2 当高层建筑与相连的裙房之间不设置沉降缝时，宜在裙房一侧设置后浇带，后浇带的位置宜设在距主楼边柱的第二跨内。

后浇带混凝土宜根据实测沉降值并计算后期沉降差能满足设计要求后方可进行浇注；3 当高层建筑与相连的裙房之间不允许设置沉降缝和后浇带时，应进行地基变形验算，验算时需考虑地基与结构变形的相互影响并采取相应的有效措施。

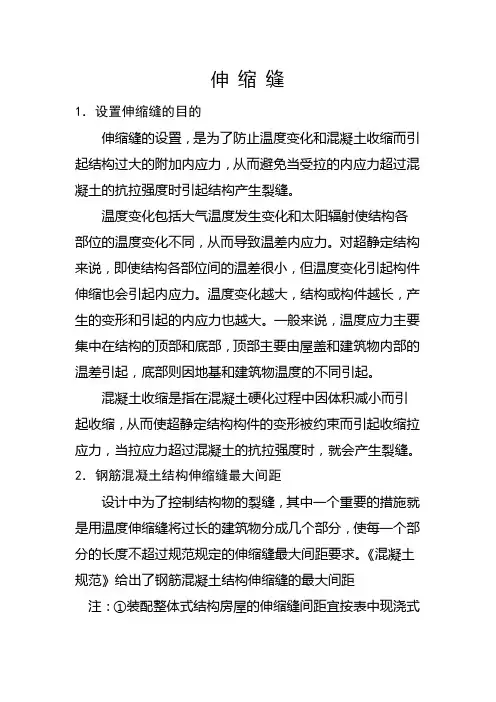

伸缩缝1．设置伸缩缝的目的伸缩缝的设置，是为了防止温度变化和混凝土收缩而引起结构过大的附加内应力，从而避免当受拉的内应力超过混凝土的抗拉强度时引起结构产生裂缝。

温度变化包括大气温度发生变化和太阳辐射使结构各部位的温度变化不同，从而导致温差内应力。

对超静定结构来说，即使结构各部位间的温差很小，但温度变化引起构件伸缩也会引起内应力。

温度变化越大，结构或构件越长，产生的变形和引起的内应力也越大。

一般来说，温度应力主要集中在结构的顶部和底部，顶部主要由屋盖和建筑物内部的温差引起，底部则因地基和建筑物温度的不同引起。

混凝土收缩是指在混凝土硬化过程中因体积减小而引起收缩，从而使超静定结构构件的变形被约束而引起收缩拉应力，当拉应力超过混凝土的抗拉强度时，就会产生裂缝。

2．钢筋混凝土结构伸缩缝最大间距设计中为了控制结构物的裂缝，其中一个重要的措施就是用温度伸缩缝将过长的建筑物分成几个部分，使每一个部分的长度不超过规范规定的伸缩缝最大间距要求。

《混凝土规范》给出了钢筋混凝土结构伸缩缝的最大间距注：①装配整体式结构房屋的伸缩缝间距宜按表中现浇式的数值取用；②框架—剪力墙结构或框架-核心筒结构房屋的伸缩缝间距可根据结构的具体布置情况取表中框架结构与剪力墙结构之间的数值；③当屋面无保温或隔热措施时，框架结构、剪力墙结构的伸缩缝间距宜按表中露天栏的数值取用；④现浇挑檐、雨罩等外露结构的伸缩缝间距不宜大于12m。

⑤对下列情况，表11-32中的伸缩缝最大间距宜适当减小：a柱高(从基础顶面算起)低于8m的排架结构；b屋面无保温或隔热措施的排架结构；c位于气候干燥地区、夏季炎热且暴雨频繁地区的结构或经常处于高温作用下的结构；d采用滑模类施工工艺的剪力墙结构；e材料收缩较大、室内结构因施工外露时间较长等。

⑥对下列情况，如有充分依据和可靠措施，表11-32中的伸缩缝最大间距可适当增大：a混凝土浇筑采用后浇带分段施工；b采用专门的预加应力措施；c采取能减小混凝土温度变化或收缩的措施。

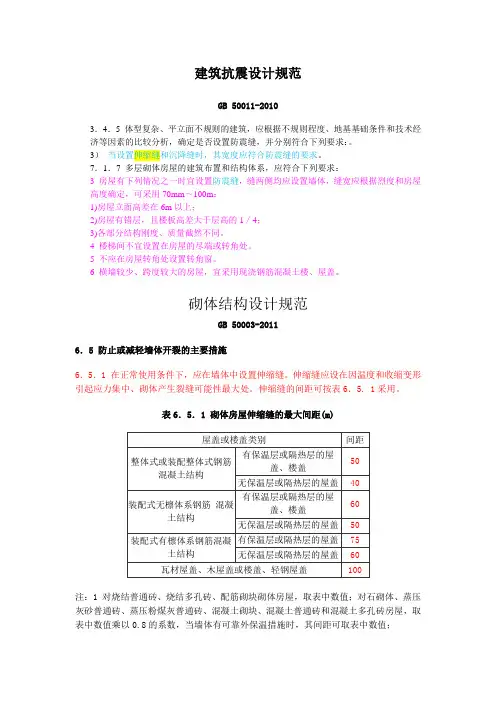

建筑抗震设计规范GB 50011-20103．4．5 体型复杂、平立面不规则的建筑，应根据不规则程度、地基基础条件和技术经济等因素的比较分析，确定是否设置防震缝，并分别符合下列要求：。

3）当设置伸缩缝和沉降缝时，其宽度应符合防震缝的要求。

7．1．7 多层砌体房屋的建筑布置和结构体系，应符合下列要求：3 房屋有下列情况之一时宜设置防震缝，缝两侧均应设置墙体，缝宽应根据烈度和房屋高度确定，可采用70mm～100m：1)房屋立面高差在6m以上；2)房屋有错层，且楼板高差大于层高的1／4；3)各部分结构刚度、质量截然不同。

4 楼梯间不宜设置在房屋的尽端或转角处。

5 不应在房屋转角处设置转角窗。

6 横墙较少、跨度较大的房屋，宜采用现浇钢筋混凝土楼、屋盖。

砌体结构设计规范GB 50003-20116．5 防止或减轻墙体开裂的主要措施6．5．1 在正常使用条件下，应在墙体中设置伸缩缝。

伸缩缝应设在因温度和收缩变形引起应力集中、砌体产生裂缝可能性最大处。

伸缩缝的间距可按表6．5. 1采用。

表6．5．1 砌体房屋伸缩缝的最大间距(m)注：1 对烧结普通砖、烧结多孔砖、配筋砌块砌体房屋，取表中数值；对石砌体、蒸压灰砂普通砖、蒸压粉煤灰普通砖、混凝土砌块、混凝土普通砖和混凝土多孔砖房屋，取表中数值乘以0.8的系数，当墙体有可靠外保温措施时，其间距可取表中数值；2在钢筋混凝土屋面上挂瓦的屋盖应按钢筋混凝土屋盖采用；3 层高大于5m的烧结普通砖、烧结多孔砖，配筋砌块砌体结构单层房屋，其伸缩缝间距可按表中数值乘以1．3；4 温差较大且变化频繁地区和严寒地区不采暖的房屋及构筑物墙体的伸缩缝的最大间距，应按表中数值予以适当减小；5 墙体的伸缩缝应与结构的其他变形缝相重合，缝宽度应满足各种变形缝的变形要求；在进行立面处理时，建筑抗震设计规范GB 50011-20103．4．5 体型复杂的建筑并不一概提倡设置防震缝。

由于是否设置防震缝各有利弊，历来有不同的观点，总体倾向是：1 可设缝、可不设缝时，不设缝。

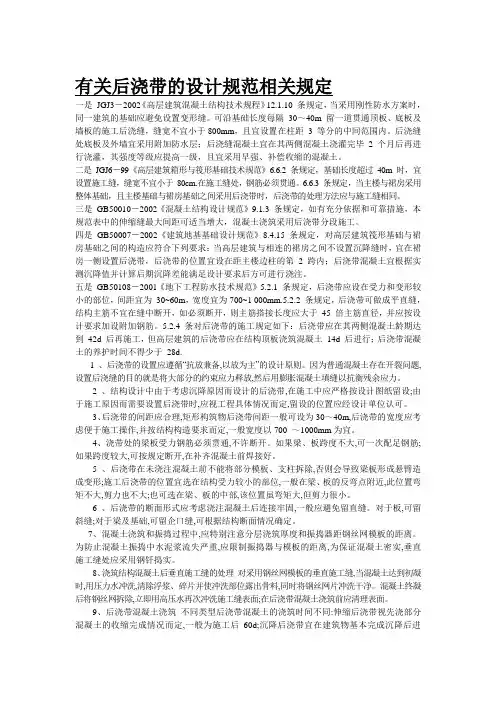

有关后浇带的设计规范相关规定一是JGJ3－2002《高层建筑混凝土结构技术规程》12.1.10 条规定，当采用刚性防水方案时，同一建筑的基础应避免设置变形缝。

可沿基础长度每隔30～40m 留一道贯通顶板、底板及墙板的施工后浇缝，缝宽不宜小于800mm，且宜设置在柱距 3 等分的中间范围内。

后浇缝处底板及外墙宜采用附加防水层；后浇缝混凝土宜在其两侧混凝土浇灌完毕2 个月后再进行浇灌，其强度等级应提高一级，且宜采用早强、补偿收缩的混凝土。

二是JGJ6－99《高层建筑箱形与筏形基础技术规范》6.6.2 条规定，基础长度超过40m 时，宜设置施工缝，缝宽不宜小于80cm.在施工缝处，钢筋必须贯通。

6.6.3 条规定，当主楼与裙房采用整体基础，且主楼基础与裙房基础之间采用后浇带时，后浇带的处理方法应与施工缝相同。

三是GB50010－2002《混凝土结构设计规范》9.1.3 条规定，如有充分依据和可靠措施，本规范表中的伸缩缝最大间距可适当增大，混凝土浇筑采用后浇带分段施工。

四是GB50007－2002《建筑地基基础设计规范》8.4.15 条规定，对高层建筑筏形基础与裙房基础之间的构造应符合下列要求：当高层建筑与相连的裙房之间不设置沉降缝时，宜在裙房一侧设置后浇带，后浇带的位置宜设在距主楼边柱的第2 跨内；后浇带混凝土宜根据实测沉降值并计算后期沉降差能满足设计要求后方可进行浇注。

五是GB50108－2001《地下工程防水技术规范》5.2.1 条规定，后浇带应设在受力和变形较小的部位，间距宜为30~60m，宽度宜为700~1 000mm.5.2.2 条规定，后浇带可做成平直缝，结构主筋不宜在缝中断开，如必须断开，则主筋搭接长度应大于45 倍主筋直径，并应按设计要求加设附加钢筋。

5.2.4 条对后浇带的施工规定如下：后浇带应在其两侧混凝土龄期达到42d 后再施工，但高层建筑的后浇带应在结构顶板浇筑混凝土14d 后进行；后浇带混凝土的养护时间不得少于28d.1 、后浇带的设置应遵循“抗放兼备,以放为主”的设计原则。

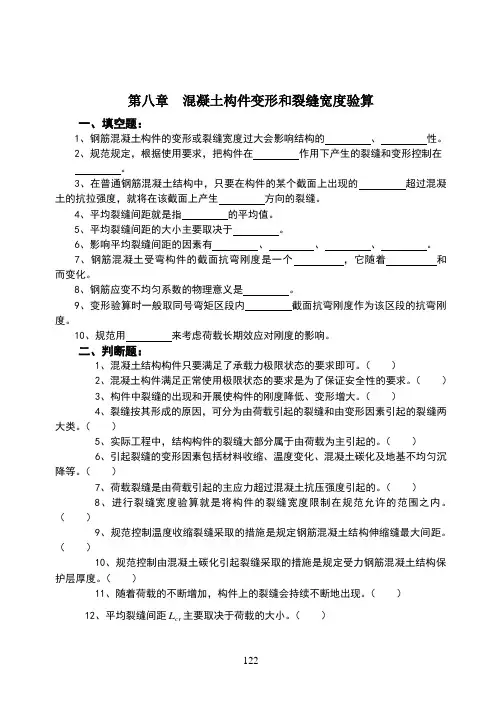

第八章混凝土构件变形和裂缝宽度验算一、填空题：1、钢筋混凝土构件的变形或裂缝宽度过大会影响结构的、性。

2、规范规定，根据使用要求，把构件在作用下产生的裂缝和变形控制在。

3、在普通钢筋混凝土结构中，只要在构件的某个截面上出现的超过混凝土的抗拉强度，就将在该截面上产生方向的裂缝。

4、平均裂缝间距就是指的平均值。

5、平均裂缝间距的大小主要取决于。

6、影响平均裂缝间距的因素有、、、。

7、钢筋混凝土受弯构件的截面抗弯刚度是一个，它随着和而变化。

8、钢筋应变不均匀系数的物理意义是。

9、变形验算时一般取同号弯矩区段内截面抗弯刚度作为该区段的抗弯刚度。

10、规范用来考虑荷载长期效应对刚度的影响。

二、判断题：1、混凝土结构构件只要满足了承载力极限状态的要求即可。

（）2、混凝土构件满足正常使用极限状态的要求是为了保证安全性的要求。

（）3、构件中裂缝的出现和开展使构件的刚度降低、变形增大。

（）4、裂缝按其形成的原因，可分为由荷载引起的裂缝和由变形因素引起的裂缝两大类。

（）5、实际工程中，结构构件的裂缝大部分属于由荷载为主引起的。

（）6、引起裂缝的变形因素包括材料收缩、温度变化、混凝土碳化及地基不均匀沉降等。

（）7、荷载裂缝是由荷载引起的主应力超过混凝土抗压强度引起的。

（）8、进行裂缝宽度验算就是将构件的裂缝宽度限制在规范允许的范围之内。

（）9、规范控制温度收缩裂缝采取的措施是规定钢筋混凝土结构伸缩缝最大间距。

（）10、规范控制由混凝土碳化引起裂缝采取的措施是规定受力钢筋混凝土结构保护层厚度。

（）11、随着荷载的不断增加，构件上的裂缝会持续不断地出现。

（）L主要取决于荷载的大小。

（）12、平均裂缝间距cr13、有效配筋率te ρ是所有纵向受拉钢筋对构件截面的配筋率。

（ ）14、平均裂缝宽度是平均裂缝间距之间沿钢筋水平位置处钢筋和混凝土总伸长之差。

（ ）15、最大裂缝宽度就是考虑裂缝并非均匀分布，在平均裂缝宽度的基础上乘以一个增大系数而求得的。

竭诚为您提供优质文档/双击可除变形缝长度规范篇一：变形缝种类及要求概念：由于温度变化，地基不均匀趁降和地震因素的影响，易使建筑发生变形或破坏，故在设计时应事先将房屋划分成若干个独立部分，使各部分能自由独立的变化。

这种将建筑物垂直分开的预留缝称为变形缝。

包括伸缩缝，沉降缝和防震缝。

1伸缩缝定义：为防止建筑构件因温度变化，热胀冷缩使房屋出现裂缝或破坏，在沿建筑物长度方向相隔一定距离预留垂直缝隙。

这种因温度变化而设置的缝叫做伸缩逢。

作法：从基础顶面开始，将墙体、楼板、屋顶全部断开使其分成若干段。

伸缩缝间距为60m左右；宽度20mm～30mm。

2沉降缝定义：为防止建筑物各部分由于地基不均匀沉降引起房屋破坏所设置的垂直缝称为沉降缝。

作法：从基础底部断开，并贯穿建筑物全高。

使两侧各为独立的单元，可以垂直自由的沉降。

设置原则：（1）建筑物平面的转折部位（2）建筑的高度和荷载差异较大处（3）(变形缝长度规范)过长建筑物的适当部位（4）地基土的压缩性有着显著差异（5）建筑物基础类型不同以及分期建造房屋的交界处宽度：2、3层50～80mm；4、5层80～120mm；5层以上≥120mm3、防震缝定义：在地震烈度≥8度的地区，为防止建筑物各部分由于地震引起房屋破坏所设置的垂直缝称为防震缝。

作法：从基础顶面断开，并贯穿建筑物全高。

最小缝隙尺寸为50～100mm。

多层钢筋砼15m以下70mm；15m以上按烈度增大缝宽。

缝的两侧应有墙，将建筑物分为若干体型简单、结构刚度均匀的独立单元。

设置原则：（1）房屋立面高差在6m以上（2）房屋有错层，并且楼板高差较大（3）各组成部分的刚度截然不同规定：在地震设防区，当建筑物需设置伸缩缝或沉降缝时，应统一按防震缝对待八．结构变形缝1．伸缩缝：为防止因温度、混凝土收缩等原因引起的过大结构附加应力而设置。

（1）钢筋混凝土结构伸缩缝最大间距(m)结构类别室内或土中露天排架结构装配式10070框架结构装配式7550现浇式5535剪力墙结构装配式6540现浇式4530挡土墙、地下室墙壁等类结构装配式4030现浇式3020注：1装配整体式结构房屋的伸缩缝间距宜按表中现浇式的数值取用；2框架-剪力墙结构或框架-核心筒结构房屋的伸缩缝间距可根据结构的具体布置情况取表中框架结构与剪力墙结构之间的数值；3当屋面无保温或隔热措施时，框架结构、剪力墙结构的伸缩缝间距宜按表中露天栏的数值取用；4现浇挑檐、雨罩等外露结构的伸缩缝间距不宜大于12m.（2）砌体房屋伸缩缝的最大间距(m)屋盖或楼盖类别间距整体式或装配整体式钢筋混凝土结构有保温层或隔热层的屋盖、楼盖50无保温层或隔热层的屋盖40装配式无檩体系钢筋混凝土结构有保温层或隔热层的屋盖、楼盖60无保温层或隔热层的屋盖50装配式有檩体系钢筋混凝土结构有保温层或隔热层的屋盖75无保温层或隔热层的屋盖60瓦材屋盖、木屋盖或楼盖、轻钢屋盖100注：1对烧结普通砖、多孔砖、配筋砌块砌体房屋取表中数值；对石砌体、蒸压灰砂砖、蒸压粉煤灰砖和混凝土砌块房屋取表数值乘以0.8的系数。

超长混凝土结构地下室裂缝控制摘要：超长混凝土结构系指结构单元长度超过了混凝土结构设计规范所规定的钢筋混凝土结构伸缩缝最大间距的结构。

我国混凝土规范依据以前大量的设计实践,简单的规定以不同结构的伸缩缝间距来考虑超长问题。

《混凝土结构设计规范》GB50010-2002规定,现浇钢筋混凝土框架结构在室内或土中条件下的伸缩缝最大间距为55m,露天条件下为30m 。

但规范同时也指出,如有充分依据和可靠措施,伸缩缝最大间距可以适当增大。

近年来,我国建设得到蓬勃发展,建筑师对不设缝的混凝土结构的长度要求越来越高,各地出现了愈来愈多的超长混凝土结构,对超长混凝土结构的研究也逐渐深入。

以往的工程大多拘泥于单一手段控制超长结构裂缝,本文将结合某超长混凝土结构工程实例,探讨如何运用掺加混凝土膨胀剂、后浇带设置控制超长混凝土结构裂缝。

关键词：超长混凝土结构 混凝土膨胀剂 后浇带1、工程概况该工程为新建图书馆,为六层框架结构,地下一层,基础为钢筋混凝土预制管桩,结构层高5.1m,承台、地梁、底板混凝土设计强度等级为C30，抗渗等级S6。

平面尺寸长度为164.7m ，宽度68.7 m ，属于超长钢筋混凝土结构。

设置三道纵向后浇带，同时沿水平方向又设置一条通长的后浇带，后浇带宽度800mm,要求在两侧结构完成后施工。

结构平面布置见图。

第三施工区第二施工区第四施工区第一施工区基础平面示意图2、混凝土浇筑施工划分底板及基础混凝土总量4580m 3,有抗渗要求，需要混凝土连续施工，不留施工缝，根据这个思想结合基础施工区段的划分以及设计留置的施工后浇带位置，将底板混凝土浇筑四个施工区域，每个区域划分为四个施工段分别施工。

每段混凝土量572.5 m 3，采用泵送混凝土连续浇筑。

3、膨胀混凝土的运用膨胀剂主要功能是补偿混凝土硬化过程中的干缩和冷缩。

超长混凝土结构引起开裂的荷载主要是混凝土收缩和季节性温降。

混凝土在浇筑24~30小时达最高温度,比入模温度高约30~35℃,此时水化热温差最大, 10~30天后降至周围温度,在此期间混凝上完成15% ~25%的收缩,此为“早期裂缝活动期”；往后3~6个月混凝上收缩完成60% ~80%,可能出现“中期裂缝”；一年左右混凝上收缩完成95%,可能出现“后期裂缝”。

建筑抗震设计规范GB 50011-20103．4．5 体型复杂、平立面不规则的建筑，应根据不规则程度、地基基础条件和技术经济等因素的比较分析，确定是否设置防震缝，并分别符合下列要求：。

3）当设置伸缩缝和沉降缝时，其宽度应符合防震缝的要求。

7．1．7 多层砌体房屋的建筑布置和结构体系，应符合下列要求：3 房屋有下列情况之一时宜设置防震缝，缝两侧均应设置墙体，缝宽应根据烈度和房屋高度确定，可采用70mm～100m：1)房屋立面高差在6m以上；2)房屋有错层，且楼板高差大于层高的1／4；3)各部分结构刚度、质量截然不同。

4 楼梯间不宜设置在房屋的尽端或转角处。

5 不应在房屋转角处设置转角窗。

6 横墙较少、跨度较大的房屋，宜采用现浇钢筋混凝土楼、屋盖。

砌体结构设计规范GB 50003-20116．5 防止或减轻墙体开裂的主要措施6．5．1 在正常使用条件下，应在墙体中设置伸缩缝。

伸缩缝应设在因温度和收缩变形引起应力集中、砌体产生裂缝可能性最大处。

伸缩缝的间距可按表6．5. 1采用。

表6．5．1 砌体房屋伸缩缝的最大间距(m)注：1 对烧结普通砖、烧结多孔砖、配筋砌块砌体房屋，取表中数值；对石砌体、蒸压灰砂普通砖、蒸压粉煤灰普通砖、混凝土砌块、混凝土普通砖和混凝土多孔砖房屋，取表中数值乘以0.8的系数，当墙体有可靠外保温措施时，其间距可取表中数值；2在钢筋混凝土屋面上挂瓦的屋盖应按钢筋混凝土屋盖采用；3 层高大于5m的烧结普通砖、烧结多孔砖，配筋砌块砌体结构单层房屋，其伸缩缝间距可按表中数值乘以1．3；4 温差较大且变化频繁地区和严寒地区不采暖的房屋及构筑物墙体的伸缩缝的最大间距，应按表中数值予以适当减小；5 墙体的伸缩缝应与结构的其他变形缝相重合，缝宽度应满足各种变形缝的变形要求；在进行立面处理时，建筑抗震设计规范GB 50011-20103．4．5 体型复杂的建筑并不一概提倡设置防震缝。

由于是否设置防震缝各有利弊，历来有不同的观点，总体倾向是：1 可设缝、可不设缝时，不设缝。

伸缩缝、沉降缝、防震缝基础知识介绍防震缝应根据抗震设防烈度、结构材料种类、结构类型、结构单元的高度和高差情况，留有足够的宽度，其两侧的上部结构应完全分开。

当设置伸缩缝和沉降缝时，其宽度应符合防震缝的要求。

重力式挡土墙应每间隔10~20m设置一道伸缩缝，当地基有变化时宜加设沉降缝。

在挡土结构的拐角处，应采取加强的构造措施。

高层建筑混凝土结构设置防震缝时应符合下列规定：1防震缝最小宽度应符合下列要求：框架结构房屋，高度不超过15m的部分，可取70mm，超过15m 的部分，6度、7度、8度和9度相应每增加高度5m、4m、3m和2m，宜加宽20mm；2框架剪力墙结构房屋可按第一项规定数值的70%采用，剪力墙结构房屋可按第一项规定数值的50%采用，但二者均不宜小于70mm。

防震缝两侧结构体系不同时，防震缝宽度应按不利的结构类型确定；防震缝两侧的房屋高度不同时，防震缝宽度应按较低的房屋高度确定。

当相邻结构的基础存在较大沉降差时，宜增大防震缝的宽度。

防震缝宜沿房屋全高设置，地下室基础可不设防震缝，但在与上部防震缝对应处应加强构造和连接。

结构单元之间或主楼与裙房之间如无可靠措施，不应采用牛腿托梁的做法设置防震缝。

抗震设计时，伸缩缝、沉降缝的宽度均应符合防震缝最小宽度的要求。

高层建筑筏形基础与裙房基础之间的构造应符合下列要求：1当高层建筑与相连的裙房之间设置沉降缝时，高层建筑的基础埋深应大于裙房基础的埋深至少2m。

当不满足要求时必须采取有效措施。

沉降缝地面以下处应用粗砂填实，以确保主楼基础四周的可靠侧向约束；2当高层建筑与相连的裙房之间不设置沉降缝时，宜在裙房一侧设置后浇带，后浇带的位置宜设在距主楼边柱的第二跨内。

后浇带混凝土宜根据实测沉降值并计算后期沉降差能满足设计要求后方可进行浇注；3当高层建筑与相连的裙房之间不允许设置沉降缝和后浇带时，应进行地基变形验算，验算时需考虑地基与结构变形的相互影响并采取相应的有效措施。

钢筋混凝土结构伸缩缝最大间距钢筋混凝土结构中的伸缩缝是为了克服材料热胀冷缩引起的应力，预防结构的开裂和变形。

伸缩缝的设计需要根据结构的特点、使用条件、环境温度和湿度等因素进行综合考虑。

本文将从伸缩缝的定义、分类、常用材料及其性能、设计原则等方面进行详细阐述。

首先，伸缩缝是指在混凝土结构中划分的一种特殊缝隙，用于允许结构在温度变化和变形过程中自由伸缩，以减小应力、防止开裂和变形。

伸缩缝可以分为两类：水平伸缩缝和垂直伸缩缝。

水平伸缩缝一般位于楼板或者屋面上，用于分割结构以允许其在水平方向上的伸缩。

垂直伸缩缝一般位于竖向结构，如柱子或者墙体上，用于分割结构以允许其在垂直方向上的伸缩。

在设计伸缩缝时，需要考虑到材料的性能，常用的伸缩缝材料有胶带、橡胶板、聚乙烯、铅等。

这些材料具有一定的拉伸性和压缩性，能够自由变形，起到减小应力和防止开裂的作用。

此外，还需要考虑材料的耐候性、耐化学腐蚀性等性能，以确保伸缩缝的持久性能。

在伸缩缝的设计中，需要根据结构的特点和使用条件等因素来确定伸缩缝的最大间距。

一般来说，伸缩缝的最大间距应考虑以下几个方面的因素：1.结构的刚度：结构的刚度越大，伸缩缝的间距可以适当增大。

如果结构的刚度小，伸缩缝的间距应适当减小，以防止结构的变形和裂缝。

2.环境温度：环境温度的变化会导致结构的热胀冷缩，从而产生应力。

伸缩缝的间距应根据环境温度的变化范围来确定。

一般来说，环境温度的变化范围越大，伸缩缝的间距应越小。

3.结构的使用条件：结构的使用条件也会对伸缩缝的间距产生影响。

例如，如果结构在使用过程中会受到较大的振动或者冲击载荷，伸缩缝的间距应适当减小，以保证结构的稳定性和安全性。

综上所述，钢筋混凝土结构伸缩缝的最大间距是根据结构的特点、使用条件、环境温度和湿度等因素综合考虑来确定的。

在设计过程中需要注意材料的选择和性能，以及结构的刚度和使用条件等因素的影响。

通过合理的设计可以有效地减小结构的应力、防止开裂和变形，提高结构的安全性和使用寿命。

关于混凝土结构伸缩缝最大间距规定的理解作者：陈敏杰来源：《消费导刊·理论版》2008年第17期[摘要]通过对混凝土结构设置伸缩缝的原因分析，阐述混凝土结构伸缩缝间距的设置，应该根据实际工程结构具体情况执行相关条文灵活掌握，根据概念和计算慎重考虑各种不同因素对结构内力和裂缝的影响，确定合理的伸缩缝间距。

[关键词]混凝土结构伸缩缝间距超长结构后浇带防止结构开裂引言近年来，由于建筑市场的需要，一些工程根据开发商的要求出现多功能建筑，致使建筑物超长。

这就要求在结构设计中，设计者必须认真对待由于超长给结构带来的不利影响，当增大结构伸缩缝间距或者是不设置伸缩缝时，必须采取切实可行的措施，防止结构开裂。

一、混凝土结构设置伸缩缝的原因（一）对于多高层钢筋混凝土结构，当建筑物长度较长，由于混凝土收缩及温度变化，会使结构产生裂缝及内力。

也就是当混凝土由于水灰比过大，水泥用量过多，或养护不当，或浇筑大体混凝土时产生大量的水化热，致使混凝土硬化后会产生收缩裂缝。

当混凝土硬化后，结构在使用阶段由于外界温度变化，导致混凝土结构膨胀或收缩，而当收缩变形受到结构约束时，就会在混凝土构件中产生裂缝，这就是混凝土在使用阶段的温度裂缝。

（二）建筑物各处温度场分布、混凝土收缩参数很难准确确定。

（三）混凝土不是弹性材料，既有塑性变形还有徐变和应力松弛。

（四）实际产生的内力与按弹性理论计算的内力值有很大误差，难以作为设计的依据。

基于上述原因，我们就用构造措施来解决这个问题--设置伸缩缝。

二、混凝土结构伸缩缝最大间距设置为避免结构产生过大裂缝，混凝土规范第9.1.1条根据结构类别、施工方法、温度变化等因素，规定了钢筋混凝土结构伸缩缝最大间距。

钢筋混凝土结构伸缩缝最大间距（m）如建筑结构长度不超过上述最大间距，可不设置伸缩缝。

当建筑结构的平面尺寸超过混凝土规范规定的伸缩缝最大间距（混凝土规范第9.1.1条）时，如有充分依据和可靠措施，可适当增大伸缩缝间距。

钢筋混凝土结构伸缩缝最大间距
根据《混凝土结构设计规范》8.1条如下：
注：1 装配整体式结构的伸缩缝间距，可根据结构的具体情况取表中装配式结构与现浇式结构之间的数值；
2 框架-剪力墙结构或框架-核心筒结构房屋的伸缩缝间距，可根据结构的具体情况取表中框架结构与剪力墙结构之间的数值；
3 当屋面无保温或隔热措施时，框架结构、剪力墙结构的伸缩缝间距宜按表中露天栏的数值取用；
4 现浇挑檐、雨罩等外露结构的局部伸缩缝间距不宜大于12m。

对下列情况，上表中的伸缩缝最大间距宜适当减小：
1 柱高（从基础顶面算起）低于8m的排架结构；
2 屋面无保温、隔热措施的排架结构；
3 位于气候干燥地区、夏季炎热且暴雨频繁地区的结构或经常处于高温作用下的结构；
4 采用滑模类工艺施工的各类墙体结构；
5 混凝土材料收缩较大，施工期外露时间较长的结构。

如有充分依据，对下列情况上表中的伸缩缝最大间距可适当增大：
1 采取减小混凝土收缩或温度变化的措施；
2 采用专门的预加应力或增配构造钢筋的措施；
3 采用低收缩混凝土材料，采取跳仓浇筑、后浇带、控制缝等施工方法，并加强施工养护。

当伸缩缝间距增大较多时，尚应考虑温度变化和混凝土收缩对结构的影响。

当设置伸缩缝时，框架、排架结构的双柱基础可不断开。

钢筋混凝土伸缩缝最大间距哎呀，今天咱们聊聊一个常见但又容易被忽略的话题——钢筋混凝土的伸缩缝最大间距。

说起这个，很多人可能会一头雾水，觉得这跟自己有啥关系。

但是呀，别小看这小小的缝隙，它可是建筑里大有学问的地方。

想想看，咱们的城市、房子、桥梁，每一处都是精心设计的结果，没点道道可不行。

咱们得搞清楚伸缩缝是什么。

简单来说，它就像是混凝土“呼吸”的地方。

你看，天气热的时候，混凝土会膨胀，冷的时候又会收缩，就像人穿着紧身衣，没地方活动，肯定不舒服。

所以，伸缩缝就给混凝土留了一条“喘气”的路，让它不至于因压力而变形、开裂。

真是贴心的设计呀！那说到间距，咋决定这个最大间距呢？哎，这就得看看材料的性质、使用环境等等。

一般来说，伸缩缝的间距不能太大，尤其是在气温变化剧烈的地方。

你想想，像咱们北方，冬天冷得跟冰箱似的，夏天又热得像蒸笼，这可不是混凝土喜欢的环境。

所以，设计师们在考虑这些因素的时候，就得小心翼翼，得出一个合适的距离。

不少人可能会想，伸缩缝不是多了也好么，反正都在“呼吸”。

其实不是，缝隙过大，不仅影响美观，还容易让雨水渗进混凝土里，造成更大的问题。

想象一下，风吹雨打，缝隙里全是水，长时间下来，混凝土可就遭殃了。

所以啊，适当的间距就显得尤为重要了。

很多人可能会疑惑，究竟多大才算合适呢？一般来说，规范里提到的最大间距在15米左右，具体的还得根据实际情况调整。

像那些大型建筑或者桥梁，这个间距就得更小，甚至在5到10米之间。

毕竟，安全第一嘛，咱可不能马虎。

再说说施工过程。

想象一下，工人们在阳光下挥汗如雨，施工到一半突然发现伸缩缝的间距设错了，那可是得重新调整，光是想想就觉得累。

为了避免这种情况，设计阶段就得好好研究，别给施工带来麻烦。

就像咱们平时出门前得看好天气，才能穿上合适的衣服，这道理是一样的。

伸缩缝还真能成为建筑的一大亮点。

比如一些设计师会把它设计得特别美观，让它不仅仅是一个“缝”，而是一个艺术的元素，巧妙融入整个建筑中。
