现代汽车电气系统故障诊断思路分析与检修方法现代汽车电气系统是汽车的重要组成部分，它包括了各种传感器、控制单元、电池、发电机、起动机、车灯等多个部件。
它们协同工作，确保汽车正常运行，并为驾驶员提供各种便利功能。
由于现代汽车电气系统的复杂性，故障也成为了汽车维修中的一大挑战。
本文将对现代汽车电气系统的故障诊断思路和检修方法进行分析，以帮助汽车维修人员更好地解决电气系统故障。
一、故障诊断思路分析1. 排除法在进行汽车电气系统故障诊断时，首先要排除一些可能的简单故障，比如观察电池是否正常工作，检查保险丝是否烧断，检查接地是否良好等。
这些简单的排除方法可以很快地帮助排查出故障点，提高诊断效率。
2. 故障代码读取现代汽车配备了各种传感器和控制单元，它们可以记录汽车在行驶过程中的各种数据，并将故障代码存储在车辆的诊断接口中。
通过诊断工具可以读取这些故障代码，从而快速定位故障点。
3. 分析汽车症状在进行故障诊断时，还需要根据汽车出现的各种症状来分析可能的故障点。
如果发动机无法启动，可能是由于点火系统、供油系统、起动系统等故障引起的，需要根据实际情况来逐一排查可能的故障点。
4. 检查电路连线汽车电气系统中使用了大量的电气连接器和线束，而这些连接器和线束往往是电气故障的重要部分。
在进行故障诊断时，需要检查这些连接器和线束是否有腐蚀、断裂或短路等问题，从而找到故障点。
5. 使用专业诊断工具现代汽车电气系统的复杂性使得故障诊断变得越来越困难，因此使用专业的诊断工具是十分必要的。
这些诊断工具可以读取车辆的各种数据，并进行快速的故障诊断，为维修人员提供了很大的帮助。
二、检修方法1. 仪表板灯光故障汽车仪表板灯光故障是比较常见的问题，一旦出现这种问题，往往会影响到行车安全。
在进行检修时，需要检查灯泡是否烧坏，保险丝是否烧断，以及仪表板的接地是否良好等。
如果以上都没有问题，可能是由于仪表板控制单元故障引起的，需要进行更进一步的检修。

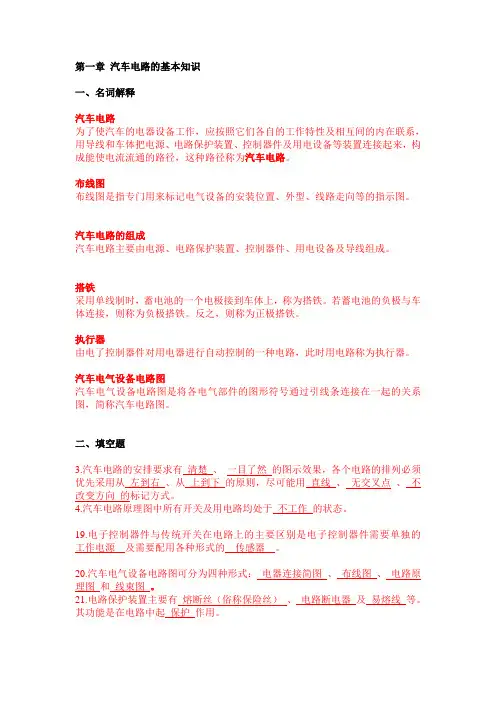

第一章汽车电路的基本知识一、名词解释汽车电路为了使汽车的电器设备工作，应按照它们各自的工作特性及相互间的内在联系，用导线和车体把电源、电路保护装置、控制器件及用电设备等装置连接起来，构成能使电流流通的路径，这种路径称为汽车电路。
布线图布线图是指专门用来标记电气设备的安装位置、外型、线路走向等的指示图。
汽车电路的组成汽车电路主要由电源、电路保护装置、控制器件、用电设备及导线组成。
搭铁采用单线制时，蓄电池的一个电极接到车体上，称为搭铁。
若蓄电池的负极与车体连接，则称为负极搭铁。
反之，则称为正极搭铁。
执行器由电了控制器件对用电器进行自动控制的一种电路，此时用电路称为执行器。
汽车电气设备电路图汽车电气设备电路图是将各电气部件的图形符号通过引线条连接在一起的关系图，简称汽车电路图。
二、填空题3.汽车电路的安排要求有清楚、一目了然的图示效果，各个电路的排列必须优先采用从左到右、从上到下的原则，尽可能用直线、无交叉点、不改变方向的标记方式。
4.汽车电路原理图中所有开关及用电路均处于不工作的状态。
19.电子控制器件与传统开关在电路上的主要区别是电子控制器件需要单独的工作电源及需要配用各种形式的传感器。
20.汽车电气设备电路图可分为四种形式：电器连接简图、布线图、电路原理图和线束图。
21.电路保护装置主要有熔断丝（俗称保险丝）、电路断电器及易熔线等。
其功能是在电路中起保护作用。
三、选择题1. 下面哪个汽车电路没有使用屏蔽线。
（D ）A．爆震传感器电路B．氧传感器电路C．曲轴位置传感器电路D．水温传感器电路3. 下面哪个不是汽车电路的组成元素。
（B ）A．12V蓄电池B．燃油压力调节器C．12V/20A继电器D．电动燃油泵6. 下面哪个不是汽车发动机ECU控制的执行器。
（A ）A．空气流量计B．燃油喷油器C．点火线圈D．怠速步进电机8.下面哪个不是汽车电气线路的特点是( C )。
A、单线、并联B、低电压C、交流电D、负极搭铁四、判断题1.无源传感器电路因其信号微弱，为防止电磁干扰引起信号失真，信号线需要加屏蔽层。
