2012 > G 2.0 DOHC > 车身电气系统 部件位置1．主继电器2. 冷却风扇继电器(高速)3. 挡风玻璃除冰器继电器4.雨刮器继电器(高速)5.雨刮器继电器(低速)6. ATM 继电器7. 后玻璃除霜器继电器8. 防盗喇叭继电器9. 起动继电器10. 冷却风扇继电器(低速)11. 喇叭继电器12. 鼓风机继电器13. A/C 继电器14. 燃油泵继电器15. ESS 继电器1. SJB(智能接线盒)2. 后雨刮器继电器,后座椅加热器继电器,DBC(下坡制动控制)继电器,闪光器声音继电器(ICM 继电器盒内置)3. ACC 继电器,IG1 继电器,IG2 继电器(PDM 继电器盒内置)2012 > G 2.0 DOHC > 车身电气系统部件位置检查端子间的导通性。
A ：鼓风机继电器 B ：喇叭继电器C : 冷却风扇继电器(低电位)D : 起动继电器E : 防盗喇叭继电器F : 后玻璃除霜器继电器G : ATM 继电器H :挡风玻璃除冰器继电器I : 冷却风扇继电器(高速)J : A/C 继电器K : 燃油泵继电器 2012 > G 2.0 DOHC > 车身电气系统检查1.分离蓄电池负极端子。
2.从发动机室继电器盒拉出继电器。
电源继电器的测试(A 型)1.当85号和86号端子分别与电源和搭铁连接时,30号端子和87号端子间应导通。
2.分离电源时,30 号端子和 87 号端子应不导通。
电源继电器的测试(B型)检查端子间的导通性。
A : 雨刮器继电器(高速)B : 雨刮器继电器(低速)1.当85号和86号端子分别与电源和搭铁连接时,30号端子和87号端子间应导通。
2.电源分离时,端子30和端子87之间应导通。
电源继电器的测试(C型)检查端子间的导通性。
A : 主继电器1.当85号和86号端子分别与电源和搭铁连接时,30号端子和87号端子间应导通。
2.分离电源时,30 号端子和 87 号端子应不导通。
现代索纳塔obd的接口协议现代索纳塔（Hyundai Sonata）是一款现代汽车公司生产的中型轿车，它配备了OBD（On-Board Diagnostics）系统，用于诊断和监控车辆的性能和故障。
OBD系统的接口协议是指用于与车辆的电子控制单元（ECU）进行通信的协议。
现代汽车使用的OBD接口协议主要有以下几种：1. OBD-I，早期的OBD系统，采用自家的通信协议，没有统一的标准。
不同车型和制造商可能使用不同的物理接口和通信协议。
2. OBD-II，从1996年起，美国汽车制造商开始采用OBD-II标准，后来成为全球通用的OBD接口协议。
OBD-II采用标准的16针物理接口，通信协议使用SAE J1850 PWM、SAE J1850 VPW、ISO 9141-2、ISO 14230-4（KWP2000）和ISO 15765-4（CAN）等。
3. ISO 9141-2，这是一种用于OBD-II系统的通信协议，采用K线物理接口。
它在美国、欧洲和亚洲等地广泛使用，支持低速数据传输。
4. ISO 14230-4（KWP2000），这是一种用于OBD-II系统的通信协议，也采用K线物理接口。
它在欧洲车辆中较为常见，支持高速数据传输。
5. ISO 15765-4（CAN），这是一种用于OBD-II系统的通信协议，采用CAN（Controller Area Network）物理接口。
它是现代汽车中最常见的协议，支持高速数据传输和多个ECU之间的通信。
需要注意的是，不同年份和地区的现代索纳塔可能采用不同的OBD接口协议。
因此，在使用OBD工具进行诊断或与车辆进行通信时，需要确保选择正确的协议以确保兼容性。
总结起来，现代索纳塔OBD的接口协议主要有OBD-I、OBD-II、ISO 9141-2、ISO 14230-4（KWP2000）和ISO 15765-4（CAN）。
具体使用哪种协议需要根据车辆的年份、地区和配置来确定。

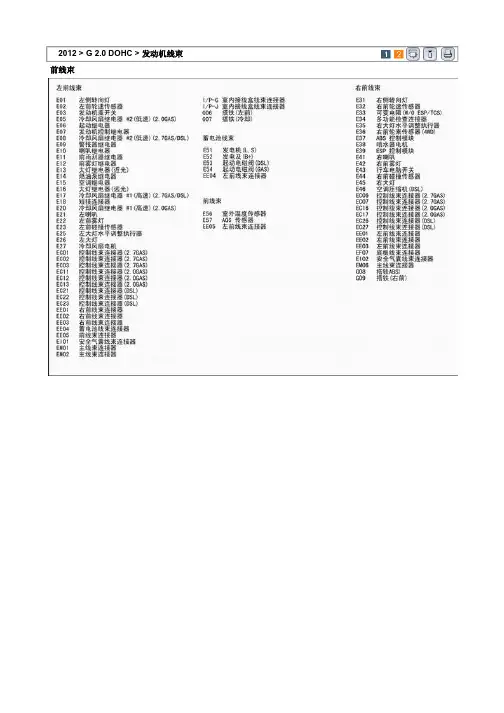

途胜车电路图２0０8 > [•[G4GC] 2.0DＯＨC(VVT) MFI•一般事项o说明和操作o故障检修•保险丝熔断;继电器信息•电源分布•室内保险丝分布•搭铁分布•数据线路详述•车速传感器系统•点火系统(DOHC)•起动系统•充电系统•冷却系统•MＦI控制系统（汽油)•ＥTS（节气门电控系统）•自动变速器控制系统(柴油)•自动变速器控制系统（LＰＧ)•自动变速器控制系统(汽油）。
•换档和钥匙闭锁系统•ＡＢS（防抱死制动系统）•TCS (牵引力控制系统)•钥匙防盗系统控制•时钟•ＥTACS（电子时间＆警报控制系统)•前雨刮器&喷水器•后雨刮器&喷水器•声音警告系统•遥控＆防盗警报系统•指示器&仪表•电动门锁•电动室外后视镜•玻璃和后视镜除雾器•驾驶席电动座椅•座椅加热器•室外可折叠后视镜•电动门窗•天窗•可聞音頻•喇叭•大灯•DRL (日间行车灯)•自动灯•大灯水平调整装置•转向&危险警告灯•雾灯•尾灯、制动灯&牌照灯•倒车灯•制动灯•礼貌灯&行李箱灯•照明•安全气囊系统(SＲS)•自动巡航系统•鼓风机＆A/C控制(自动)•鼓风机& Ａ／C控制(手动）•主线束•发动机线束•仪表线束•控制线束•车门线束•座椅线束•后线束•行李箱＆行李箱盖线束•［G6BＡ］2.7 DOHC MＦI序论I > 一般事2008 > ［G4ＧＣ］２.０DOＨＣ(VVT)MFＩ> 保险丝熔断;继电器信息保险丝&继电器项保险丝＆继电器２00８> [Ｇ４GＣ] 2．0DOHC(ＶVT) MＦI > 电源分布电源分布GES-20０8>[G４GＣ］２．0 DOHC(ＶVT) MFI >搭铁分布２０09 >［G4GＣ] ２．0 DOHC(VVT）MFI >数据线路详述20０9 > [Ｇ4GC］２.0 ＤOHＣ(VVＴ) MFI > 起动系统2009 ＞[G4GＣ] 2.0 ＤOＨC（ＶＶT)MFＩ> 车速传感器系统20０9 >[Ｇ４GＣ] 2.0 ＤOHＣ（VVT）MＦI >充电系统2０09 >[G4GC]２.０DOHC(VVT) MFI >冷却系统2009 ＞[Ｇ4GC] 2.０ＤＯHＣ(VVT)MFI > MFI控制系统（汽油)200９> [G４GＣ] 2.0 DOHC(VVT) MFI＞ETS（节气门电控系统）2０09 > [G4GＣ］２.０ＤOHＣ(ＶVＴ) ＭＦI＞自动变速器控制系统（柴油）2009 > ［G4ＧC］2.0 DOHC(VVT) MFI > 自动变速器控制系统(LPG)２0０9 > [G4GＣ］２.0DＯHC（VVT)MFI > 自动变速器控制系统（汽油）。
