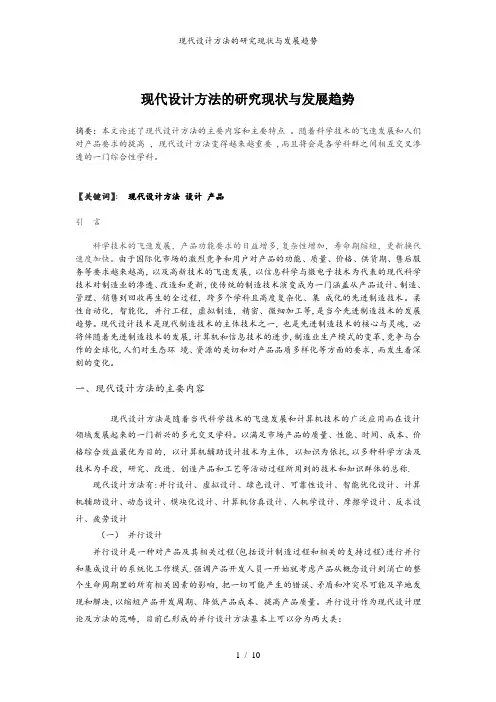

现代设计方法的研究现状与发展趋势摘要：本文论述了现代设计方法的主要内容和主要特点.随着科学技术的飞速发展和人们对产品要求的提高,现代设计方法变得越来越重要,而且将会是各学科群之间相互交叉渗透的一门综合性学科。
【关键词】：现代设计方法设计产品引言科学技术的飞速发展，产品功能要求的日益增多，复杂性增加，寿命期缩短，更新换代速度加快。
由于国际化市场的激烈竞争和用户对产品的功能、质量、价格、供货期、售后服务等要求越来越高，以及高新技术的飞速发展，以信息科学与微电子技术为代表的现代科学技术对制造业的渗透、改造和更新，使传统的制造技术演变成为一门涵盖从产品设计、制造、管理、销售到回收再生的全过程，跨多个学科且高度复杂化、集成化的先进制造技术。
柔性自动化，智能化，并行工程，虚拟制造，精密、微细加工等，是当今先进制造技术的发展趋势。
现代设计技术是现代制造技术的主体技术之一，也是先进制造技术的核心与灵魂，必将伴随着先进制造技术的发展，计算机和信息技术的进步，制造业生产模式的变革，竞争与合作的全球化，人们对生态环境、资源的关切和对产品品质多样化等方面的要求，而发生着深刻的变化。
一、现代设计方法的主要内容现代设计方法是随着当代科学技术的飞速发展和计算机技术的广泛应用而在设计领域发展起来的一门新兴的多元交叉学科。
以满足市场产品的质量、性能、时间、成本、价格综合效益最优为目的,以计算机辅助设计技术为主体,以知识为依托,以多种科学方法及技术为手段,研究、改进、创造产品和工艺等活动过程所用到的技术和知识群体的总称。
现代设计方法有:并行设计、虚拟设计、绿色设计、可靠性设计、智能优化设计、计算机辅助设计、动态设计、模块化设计、计算机仿真设计、人机学设计、摩擦学设计、反求设计、疲劳设计（一）并行设计并行设计是一种对产品及其相关过程(包括设计制造过程和相关的支持过程)进行并行和集成设计的系统化工作模式。
强调产品开发人员一开始就考虑产品从概念设计到消亡的整个生命周期里的所有相关因素的影响，把一切可能产生的错误、矛盾和冲突尽可能及早地发现和解决，以缩短产品开发周期、降低产品成本、提高产品质量。
并行设计作为现代设计理论及方法的范畴，目前已形成的并行设计方法基本上可以分为两大类:(l)基于人员协同和集成的并行化。
就是把组成与产品方面有关的，针对给定设计任务的专门的、综合性的设计团体(企业)协同起来。
(2)基于信息、知识协同和集成的并行化。
该方法基于计算机网络来实现，各零部件的设计人员通过计算机网络对机电产品进行设计，并进行可制造性、经济性、可靠性、可装配性等内容的分析及时的反馈信息，并按要求修改各零部件的设计模型，直至整个机电产品完成为止。
可以采用面向制造(DFM)和面向装配(DFA)的设计方法，涉及CAX技术、产品信息集成(PDM)技术以及与人员协同集成有关的信息技术。
（二）虚拟设计在达到产品并行的目的以后，为了使产品一次设计成功，减少反复，往往会采用仿真技术，而对机电产品模型的建立和仿真又属于是虚拟设计的范畴。
所谓的虚拟制造(也叫拟实制造)指的是利用仿真技术、信息技术、计算机技术和现实制造活动中的人、物、信息及制造过程进行全面的仿真，发现制造过程中可能出现的问题，在真实制造以前，解决这些问题，以缩减产品上市的时间，降低产品开发、制造成本，并提高产品的市场竞争力。
虚拟设计能实现在产品加工制造之前，建立产品的功能、结构模型，并能对其进行修改和评审，以满足不同客户的要求。
它不仅继承了传统CAD设计的优点也具备了仿真技术可视化的特点，更能支持协同工作和并行设计，从而缩短了产品开发周期并通过各先进技术的利用和补充，使产品保持技术上的优势。
（三）绿色设计绿色设计是指以环境资源保护为核心概念的设计过程，其基本思想就是在设计阶段就将环境因素和预防污染的措施纳人产品设计之中，将环境性能作为产品的设计目标和出发点，力求使产品对环境的影响为最小产品的绿色设计主要包括以下内容:(l)产品材料的选择和管理。
产品的材料不仅要满足传统设计的使用和性能要求，也包括对环境约束准则的考虑。
(2)产品可拆卸性和可回收性设计。
可拆卸性设计是将废弃淘汰产品的连接按照需要和回收目标拆开而将零部件相互分离，及用利于产品拆卸的连接方式代替传统的连接方式;可回收性设计则是将产品中的可重用零部件及材料按照其性质进行分类，以便实现零部件重用或材料循环的一种设计思想和方法。
(3)绿色产品成本分析和设计数据库的建立。
对产品的成本分析不仅包括了产品原始成本的分析，还包括产品环境成本的分析，以便设计出更绿色、成本更低的产品。
而产品绿色设计数据库包括与产品寿命周期中环境、经济等有关的基础数据，以及各类评判标准。
(4)产品的绿色包装设计。
除了设计出能满足客户要求和喜爱的产品造型和样式之外，还要充分考虑包装对环境的影响因素。
产品设计的基本流程为：市场调研--草图构思--方案设计。
（四）可靠性设计机电产品的可靠性设计可定义为:产品在规定的条件下和规定的时间内，完成规定功能的能力。
可靠性设计是以概率论为数学基础，从统计学的角度去观察偶然事件，并从偶然事件中找出其某些必然发生的规律，而这些规律一般反映了在随机变量与随机变量发生的可能性(概率)之间的关系。
用来描述这种关系的模型很多，如正态分布模型、指数分布模和威尔分布模型。
可靠性常用的数值标准有:可靠度(Reliability)、失效率(FailureRate)平均寿命(MeanUfe)。
机电系统的可靠性不仅与组成系统单元(机械单元、电气单元或混合单元)的可靠性有关，还与组成该系统各单元间的组合方式和相互匹配有关。
通常机电产品的可靠性设计包括以下几个方面的内容:(l)明确机电产品中机械部件和电气部件的设计制造要求。
(2)系统可靠性建模。
系统常用的可靠性建模方式有:串联系统建模、并联系统建模、混联系统建模、k/n系统建模和储备系统建模。
可通过这些数学模型并采适当的算法来计算出机电系统的可靠性。
(3)可靠性可预测。
预测单元(机械单元、电气单元或混合单元)的可靠性，首先要确定单元的基本失效率，它们是在一定的环境条件下得出的，设计时可以从相关的手册、资料中查得。
然后根据公式入=k入b来确定各单元的应用失效率，k为修正系数，可由专门的资料中查得。
对于不同的机电系统，其可靠性预测的方法也不同，常用的有元器件统计法、数学模型法和故障树分析法等方法。
(4)可靠性的分配。
根据机电产品各单元技术水平、复杂程度、重要程度以及相关费用等条件来决定，总的来说都是为了获取系统最高的可靠性。
现在常用的分配方法有等分发、再分发、Agree分配法和相对失效法和相对概率法。
（五）智能优化设计随着与机电一体化相关技术不断的发展，以及机电一体化技术的广泛使用，我们面临的将是越来越复杂的机电系统。
解决复杂系统的出路在于使用智能优化的设计手段。
智能优化设计突破了传统的优化设计的局限，它更强调人工智能在优化设计中的作用。
智能优化设计应该以计算机为实现手段，与控制论、信息论、决策论相结合，使现代机电产品具有自学习、自组织、自适应的能力，其创造性在于借助三维图形，智能化软件和多媒体工具等对产品进行开发设计。
而实现的手段有:(l)模糊设计。
模糊设计是以模糊数学为理论基础，它首先通过对设计对象的各项性能指标建立满足某些模糊集合的隶属度函数，并按其重要性乘以不同的加权引子，然后按一定的算法得到综合模糊集合的隶属函数，再通过优化策略，把模糊问题向非模糊化转化，从而实现寻优的过程。
现在机电产品中涉及到模糊理论的场合很多，如模糊冰箱、模糊洗衣机、模糊微波炉，它们正悄然地改变着人们的生活方式。
(2)神经网络优化设计。
神经网络是一种模仿人类大脑结构、功能的信息处理智能系统，一般由多输人单输出非线性单元组成神经元，各神经元按一定的模式连接，并构成各种连接模型。
它通过反复的训练和学习以及自身的适应能力来完成对复杂信息的处理，使输出达到最优。
神经网络的重要特征就是具有很强的自适应、自组织、自学习的能力和强容错性。
为实现机电产品智能化的功能，还有一个途径就是利用专家系统的框架。
通过提取人类成熟的操作经验和知识，以知识库为核心，配以特征知识处理，并采用不同的匹配法则和推理机制，构成完整的最优决策系统。
.（六）计算机辅助设计机械计算机辅助设计（机械CAD）技术，是在一定的计算机辅助设计平台上，对所设计的机械零、部件，输入要达到的技术参数，由计算机进行强度，刚度，稳定性校核，然后输出标准的机械图纸，简化了大量人工计算及绘图，效率比人工提高几十倍甚至更多。
计算机辅助设计的过程,首先进行功能设计,选择合适的科学原理或构造原理,然后进行产品总图的初步设计、产品选型和外型的初步设计;从总图派生出零件,对零件的造型、尺寸、色彩等进行设计,对零件进行有限元分析,使其结构及尺寸与应力状态相适应;对零件进行加工模拟,对其性能做出评价、分析和优化,最终完成零件的工作图;在计算机上制定零件制造工艺,在相应的设备上制造出零件。
如各种建模软件， solidworks proE AutoCAD等现代CAD系统的功能包括:(1)设计组件重用(Reuse of design components)(2)简易的设计修改和版本控制功能(Ease of design modification and versioning)(3)设计的标准组件的自动产生(Automatic generation of standard components of the design)(4)设计是否满足要求和实际规则的检验(Validation/verification of designs against specifications and design rules)(5)无需建立物理原型的设计模拟(Simulation of designs without building a physical prototype)(6)装配件(一堆零件或者其它装配件)的自动设计(7)工程文档的输出，例如制造图纸，材料明细表(Bill of Materials)(8)设计到生产设备的直接输出(9)到快速原型或快速制造工业原型的机器的直接输出（七）动态设计动态设计法是在计算参数难以准确确定、设计理论和方法带有经验性和类比性时，根据施工中反馈的信息和监控资料完善设计，是一种客观求实、准确安全的设计方法。
传统的机械设计主要是依据静态条件下强度、刚度、稳定性及结构要求和材料选择来进行设计的，动态设计则以系统论，控制论为依据，在一定的位移，速度，力和力矩的干扰下对影响整机性能非常重要的战术指标（包括响应速度、跟踪精度和动态稳定性等）进行设计。
对初步设计产品(或需要进行改进的产品)进行机械结构或系统动力学建模和动态特性分析，根据工程实际要求，给出所要求的动态特性设计目标，按结构动力学“逆问题”分析法求解结构参数，从而得到一个具有良好动静态特性的产品，即不仅具有良好的工作工艺指标，而且机械设备本身还能够安全、可靠地工作，并满足相应的工作寿命要求。
