可剥性水溶性高分子防锈液的研制

常用水溶性防锈剂配方技术水溶性防锈剂是一种能够在水中溶解并形成保护膜的防锈剂，可以有效防止金属产品在潮湿环境中发生腐蚀。

下面将介绍几种常用的水溶性防锈剂配方技术。

脱脂是防锈处理的第一步，通过去除金属表面的污垢和油脂，提供一个良好的防锈基础。

常用的脱脂剂配方技术包括：-碱性脱脂剂配方：将碱性表面活性剂、助剂和缓冲剂混合，使其能够有效去除油脂和污垢。

-酸性脱脂剂配方：通过添加酸性表面活性剂和缓冲剂，能够去除金属表面的氧化层和污垢。

碱性防锈剂能够对金属表面形成碱性保护膜，防止金属发生氧化反应。

常见的碱性防锈剂配方技术包括：-碱性磷酸盐防锈剂配方：将磷酸盐、缓蚀剂和表面活性剂混合，形成一层保护性的碱性膜，具有良好的防锈效果。

-碱性硅酸盐防锈剂配方：通过在碱性液体中添加硅酸盐、缓蚀剂和表面活性剂，形成具有良好抗腐蚀性能的保护膜。

酸性防锈剂能够在金属表面形成酸性保护膜，提供有效的防锈保护。

常见的酸性防锈剂配方技术包括：-硝酸盐防锈剂配方：将硝酸盐、酸性缓蚀剂和表面活性剂进行混合，形成一层具有良好防锈性能的酸性膜。

-酸性亚磷酸盐防锈剂配方：通过添加亚磷酸盐、酸性缓蚀剂和表面活性剂，形成一层酸性保护膜，有效防止金属发生腐蚀。

有机防锈剂具有优良的湿润性和渗透性，能够形成一层紧密的保护膜，防止金属表面接触到水分和空气。

常用的有机防锈剂配方技术包括：-蓖麻油防锈剂配方：将蓖麻油和有机溶剂进行混合，形成一层均匀的涂层，具有很好的防锈效果。

-硬脂酸防锈剂配方：通过将硬脂酸和有机溶剂混合，形成一层有机膜，具有较好的防锈性能。

总结：水溶性防锈剂的配方技术很多，根据具体的使用要求和金属材料的不同，可以选择不同类型的防锈剂进行配方。

需要注意的是，在使用防锈剂时，要按照产品说明书进行正确的配比和使用方法，以免影响防锈效果和金属制品的使用寿命。

水性防锈剂配方技术2.1乙醇胺与酸的复配防锈剂乙醇胺包括单乙醇胺、二乙醇胺及三乙醇胺，与他们复配的酸可以是无机酸和有机酸。

醇胺与酸常温下复配生成醇胺盐。

蒋海珍等合成并研究了水溶性有机羧酸醇胺盐防锈剂，表明其防锈性与分子烷链长度、分子中的极性基团种类及数目有关，并据此合成出了有机羧酸醇胺盐防锈剂ATEA-1，其0.25%的水溶液可使钢铁制品48h不锈。

单乙醇胺与二乙醇胺与羧酸加热生成的酰胺也是一种很有效的防锈剂，很稀的烷基醇酰胺溶液即能防止钢铁生锈，并具有良好的耐水解性能，同时对防锈水有增稠作用，从而避免了防锈剂从金属表面流失，并使防锈剂在金属表面牢固附着。

有机羧酸醇胺盐和烷基醇酰胺分子中的氮原子和氧原子都有孤对电子，可与铁等有空轨道的金属表面作用生成络合物膜，阻止氧、水等分子与金属表面接触。

2.2多元醇酯防锈剂失水山梨醇单油酸酯是一种性能优良的防锈剂，其他还有季戊四醇酯、糖酯等。

张玉芳等人合成了硫代磷酸酯并用于碳钢的防锈处理，结果表明该防锈剂可在很短时间内在碳钢表面形成多层膜，内层为反应沉积型膜，与基体金属结合力较强，从而有效防止了金属的生锈。

肌醇六磷酸酯一个分子中含有能同金属配位的24个氧原子、12个羟基和六个磷酸基，它与金属络合时易形成多个稳定螯合环，并在金属表面迅速形成一层致密的透明单分子膜，从而有效地抵抗金属的腐蚀，防锈期可达1a以上，适合于钢铁及有色金属的工序间及长期封存防锈处理，还可代替金属涂装前的磷化处理，避免了含磷废水排放引起的水质污染。

该防锈剂由于它是从粮食作物中提取而来，同时配制时需要用去离子水，所以生产成本是一个问题。

2.3金属表面自组装防锈剂有些有机物分子在溶液中能自发地吸附在金属表面，形成一层取向性好、排列紧密的疏水性单分子层，可有效阻止水分子、氧分子及电子向金属表面的传输，使基体金属发生氧化的临界电位正移，金属表面的氧化-还原电流显著降低，从而起到对金属的保护作用，这个过程就是防锈剂分子在金属表面的自组装。

水性金属防锈漆的配方及研制郝金雷(临沂市振方化工原料有限公司) 摘要：通过对乳液、防锈颜料和助剂的深度筛选、合理搭配，制得了水性快干防锈漆，具有干燥快，耐水性和耐盐雾性优异,储存稳定性好等优点.关键词:水性丙烯酸乳液、防锈颜料、金属防锈、耐盐雾引言随着全社会对低碳环保理念的不断推进，水性环保型的涂料势必将成为未来发展的趋势，据相关调查研究,水性防锈防腐漆具有极大的发展空间,从中国整体经济发展情况来看，未来三到五年内水性防锈涂料会出现一个跨越式的发展。

研究和开发用水性漆替代溶剂型油漆是节能减排的需要、也是保护环境、净化空气、保障人民身体健康的需要。

本品可用水稀释,涂膜具有干燥速度快、耐水性、耐盐雾性好的优点，既能减少环境污染,又能提升产品的档次,提高企业的综合竞争力.1、实验部分1.1主要原材料去离子水,自制；水性丙烯酸乳液,临沂振方化工公司；云母氧化铁，上海一品颜料；防闪锈助剂、分散剂、润湿剂、消泡剂、PH调节剂、其他功能助剂以及流变助剂LT,均为上海显硕化工公司产品；重质碳酸钙、磷酸锌、沉淀硫酸钡、三聚磷酸铝均为临沂振方化工公司产品。

1。

2水性金属防锈漆的制备配方：原材料名称质量分去离子水 15流变助剂LT 0。

1分散剂0。

5—0.6润湿剂 0。

4—0。

5云母氧化铁10重质碳酸钙 5沉淀硫酸钡 7磷酸锌2。

5三聚磷酸铝 2.5PH调节剂0.15丙烯酸乳液 50消泡剂 0.25其他助剂1。

0-2.0助溶剂0。

5防闪锈助剂0.5—0.8制备工艺准确称一定量的去离子水加入至分散缸中；开启搅拌（500r/min左右），依次加入流变助剂、分散剂、润湿剂、消泡剂、PH调节剂搅拌5—10分钟；再将颜填料依次加入,高速分散（1200r/min左右）30分钟；砂磨机研磨至细度小于30微米，制备好漆浆；500r/min左右转速下依次加入乳液、成膜助剂、助溶剂、抗闪锈助剂、增稠剂等，搅拌30--40分钟至充分混合;检验性能合格后，过滤,包装.1.3水性金属防锈漆的性能检测执行标准水性丙烯酸树脂料 HG/T4758-2014 本标准于2015年6月正式颁布,为水性金属防护漆提供了标准基础。

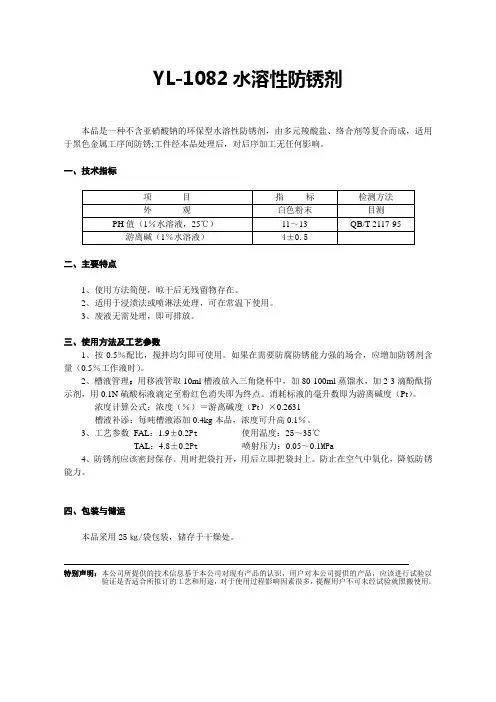

YL-1082水溶性防锈剂
本品是一种不含亚硝酸钠的环保型水溶性防锈剂，由多元羧酸盐、络合剂等复合而成，适用于黑色金属工序间防锈;工件经本品处理后，对后序加工无任何影响。

一、技术指标
二、主要特点
1、使用方法简便，晾干后无残留物存在。

2、适用于浸渍法或喷淋法处理，可在常温下使用。

3、废液无需处理，即可排放。

三、使用方法及工艺参数
1、按0.5％配比，搅拌均匀即可使用。

如果在需要防腐防锈能力强的场合，应增加防锈剂含量（0.5％工作液时）。

2、槽液管理：用移液管取10ml槽液放入三角烧杯中，加80-100ml蒸馏水，加2-3滴酚酞指示剂，用0.1N硫酸标液滴定至粉红色消失即为终点。

消耗标液的毫升数即为游离碱度（Pt）。

浓度计算公式：浓度（％）＝游离碱度（Pt）×0.2631
槽液补添：每吨槽液添加0.4kg本品，浓度可升高0.1％。

3、工艺参数FAL：1.9±0.2Pt 使用温度：25～35℃
TAL：4.8±0.2Pt 喷射压力：0.05～0.1MPa
4、防锈剂应该密封保存。

用时把袋打开，用后立即把袋封上。

防止在空气中氧化，降低防锈能力。

四、包装与储运
本品采用25㎏/袋包装，储存于干燥处。

特别声明：本公司所提供的技术信息基于本公司对现有产品的认识，用户对本公司提供的产品，应该进行试验以验证是否适合所拟订的工艺和用途，对于使用过程影响因素很多，提醒用户不可未经试验就照搬使用。
