绘图的双缓冲技术

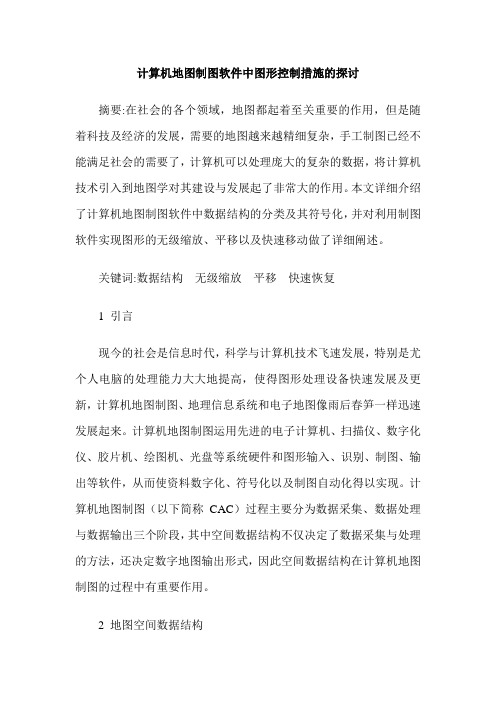

计算机地图制图软件中图形控制措施的探讨摘要:在社会的各个领域，地图都起着至关重要的作用，但是随着科技及经济的发展，需要的地图越来越精细复杂，手工制图已经不能满足社会的需要了，计算机可以处理庞大的复杂的数据，将计算机技术引入到地图学对其建设与发展起了非常大的作用。

本文详细介绍了计算机地图制图软件中数据结构的分类及其符号化，并对利用制图软件实现图形的无级缩放、平移以及快速移动做了详细阐述。

关键词:数据结构无级缩放平移快速恢复1 引言现今的社会是信息时代，科学与计算机技术飞速发展，特别是尤个人电脑的处理能力大大地提高，使得图形处理设备快速发展及更新，计算机地图制图、地理信息系统和电子地图像雨后春笋一样迅速发展起来。

计算机地图制图运用先进的电子计算机、扫描仪、数字化仪、胶片机、绘图机、光盘等系统硬件和图形输入、识别、制图、输出等软件，从而使资料数字化、符号化以及制图自动化得以实现。

计算机地图制图（以下简称CAC）过程主要分为数据采集、数据处理与数据输出三个阶段，其中空间数据结构不仅决定了数据采集与处理的方法，还决定数字地图输出形式，因此空间数据结构在计算机地图制图的过程中有重要作用。

2 地图空间数据结构地图空间数据结构包含矢量数据结构与栅格数据结构。

矢量数据结构为点、线、面，其能够构成现实世界中的各种复杂实体，若可以把问题描述为线或者边界的时候就特别方便了；然而栅格数据的构是通过空间点密集并将其规则排列来表示整体空间现象的。

一般矢量数据的符号化是由符号化程序并依据符号库中储存的符号信息来实现的。

在其符号化前要对将要绘制的符号来编码，并形成符号的信息块以及建立符号库。

矢量数据符号化包含符号信息块方式以及程序块式。

而栅格数据符号化一般采取信息块方式，基本没有使用程序块方式的。

①栅格符号主要缺点是不能够随意的缩放。

因为缩放的时候栅格必须要用整数来表示其象素，所以缩放各部分的形变就相对较大。

②绘制点符号。

把分类后的特征码对应栅格符号的信息块调入之后并进行一定的缩放，接着在定位的轴线旋转之后将符号平移，符号的中心点平移的位置要和预订的符号定位处一致，这样就完成了绘制点符号。

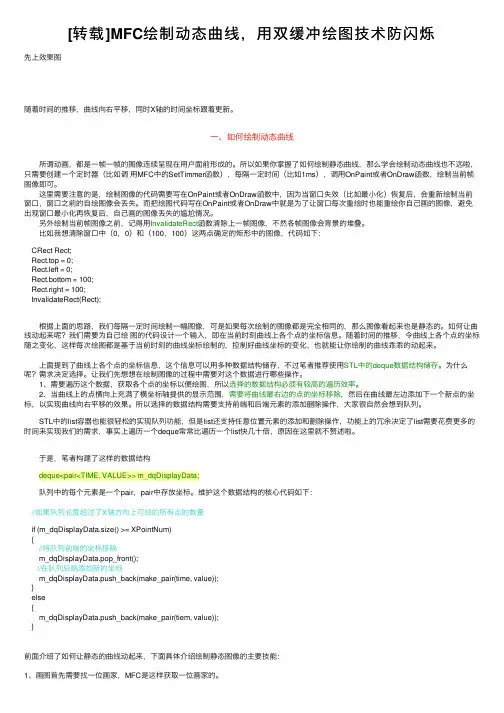

// TODO: Add your specialized creation code here SetTimer(1,10,NULL); return 0; } 利用定时器直接进行 10 毫秒的屏幕刷新,这样效果会出现不停的闪烁的情况. 解决方法利用双缓冲,首先触发 WM_ERASEBKGND,然后修改返回 TRUE; 定义变量: CBitmap *m_pBitmapOldBackground ; CBitmap m_bitmapBackground ; CDC m_dcBackground; //绘制背景 if(m_dcBackground.GetSafeHdc()== NULL|| (m_bitmapBackground.m_h Object == NULL)) {
MemDC.CreateCompatibleDC(NULL); //这时还不能绘图，因为没有地方画 ^_^ //下面建立一个与屏幕显示兼容的位图，至于位图的大小嘛，可以用窗口的 大小 MemBitmap.CreateCompatibleBitmap(pDC,nWidth,nHeight); //将位图选入到内存显示设备中 //只有选入了位图的内存显示设备才有地方绘图，画到指定的位图上 CBitmap *pOldBit=MemDC.SelectObject(&MemBitmap); //先用背景色将位图清除干净，这里我用的是白色作为背景 //你也可以用自己应该用的颜色 MemDC.FillSolidRect(0,0,nWidth,nHeight,RGB(255,255,255)); //绘图 MemDC.MoveTo(……); MemDC.LineTo(……);
} 说到这里可能又有人要说了 ， 为什么一个简单图形看起来没有复杂图形那么闪呢？ 这是因为复杂图形占的面积大，重画时造成的反差比较大，所以感觉上要闪得厉 害一些，但是闪烁频率要低。 那为什么动画的重画频率高，而看起来却不闪？这里，我就要再次强调了，闪烁 是什么？闪烁就是反差，反差越大，闪烁越厉害。因为动画的连续两个帧之间的 差异很小所以看起来不闪 。 如果不信 ， 可以在动画的每一帧中间加一张纯白的帧 ， 不闪才怪呢。 2、如何避免闪烁 在知道图形显示闪烁的原因之后，对症下药就好办了。首先当然是去掉 MFC 提 供的背景绘制过程了。实现的方法很多， * 可以在窗口形成时给窗口的注册类的背景刷付 NULL * 也可以在形成以后修改背景 static CBrush brush(RGB(255,0,0)); SetClassLong(this->m_hWnd,GCL_HBRBACKGROUND,(LONG)(HBRU SH)brush); * 要简单也可以重载 OnEraseBkgnd(CDC* pDC)直接返回 TRUE. 这样背景没有了，结果图形显示的确不闪了，但是显示也象前面所说的一样，变 得一团乱。怎么办？这就要用到双缓存的方法了。双缓冲就是除了在屏幕上有图 形进行显示以外，在内存中也有图形在绘制。我们可以把要显示的图形先在内存 中绘制好 ， 然后再一次性的将内存中的图形按照一个点一个点地覆盖到屏幕上去 （这个过程非常快，因为是非常规整的内存拷贝）。这样在内存中绘图时，随便 用什么反差大的背景色进行清除都不会闪，因为看不见。当贴到屏幕上时，因为 内存中最终的图形与屏幕显示图形差别很小 （如果没有运动 ， 当然就没有差别） ， 这样看起来就不会闪。 3、如何实现双缓冲 首先给出实现的程序，然后再解释，同样是在 OnDraw(CDC *pDC)中： CDC MemDC; //首先定义一个显示设备对象 CBitmap MemBitmap;//定义一个位图对象 //随后建立与屏幕显示兼容的内存显示设备

卡马克卷轴算法研究摘要与关键词中文摘要对于J2ME框架下的手机游戏程序的开发，其地图滚动的重绘有多种算法，由于手机性能的限制和开发周期等其他非技术条件，需要根据情况灵活选择所需的技术。

但在及其苛刻条件下，如系统CPU资源不足，地图块尺寸较小等，会造成屏幕闪耀，帧数过低等情况，严重影响到游戏体验。

在开发中如此类问题无法绕过以及避免（指通过修改策划方案，以及程序使用的技术框架），则需要考虑使用地图缓冲绘制技术，卡马克卷轴就是一种最经典的地图缓冲绘制技术。

可有效的改善在地图绘制中的屏幕闪耀，帧数过低等情况。

English AbstractFor J2ME Mobile Phone Games under the framework of the development process, and its rolling redraw the map has a variety of algorithms, because of restrictions on mobile phone performance and development cycle and other non-technical conditions required under the circumstances required the flexibility to choose technologies. However, in its harsh conditions, such as system CPU resources are insufficient, and a smaller block size, etc., will cause the screen shine, low frames, etc., seriously affecting the gaming experience. At the development of such a category can not bypass the problem and to avoid (referring to the adoption of amendments to planning programs, as well as the technology used in the framework of the procedure), you need to consider the use of map rendering buffer, scroll Carmack is one of the most classic map buffer rendering. Can effectively improve the mapping of the screen shine, frames are too low and so on.关键词●卡马克卷轴：一种经典的地图缓冲绘制技术。

的绘 图奠 定 了扎 实的 基 础 。 关键词 ： ｉ ｏ ｓ ； 绘 图 ；重 绘 ； 双 缓 冲 中图 分 类 号 ： Ｔ Ｎ ８ ７ 文献标识码 ： Ａ 文 章编 号 ：１ ６ ７ ４ — ６ ２ ３ ６ （ ２ ０ １ ３ ） ２ １ — ０ ０ ４ ６ — ０ ３
Ｓｔ ｕ ｄ ｙ ｏ ｎ ｔ ｈ ｅ ｄ ｏ ｕ ｂｌ ｅ ｂｕ ｆｅ ｒ ｄ ｒ ａ ｗｉ ｎｇ ｔ ｅ ｃ ｈｎ ｏ ｌ ｏ ｇ ｙ ｂ ａ ｓ ｅ ｄ ｏ ｎ Ｉ ＯＳ
ｒ ｅ ａ ｌ ｉ ｚ ｉ ｎ ｇ ｍｏ ｒ ｅ ｄ ａ ｚ ｚ ｌ ｉ ｎ ｇ ｒａ ｇ ｐ ｈ ｉ ｃ ｓ ｏ ｎ ｔ ｈ ｅ ｏ ｐ ｅ ｒ ａ ｔ ｉ ｎ ｇ ｓ ｙ ｓ ｔ ｅ ｍ ｐ ｌ ａ ｆ ｔ ｏ ｒ ｍ ，ｖ ｅ ｉ ｒ ｉ ｆ ｅ ｄ ，ｄ ｏ ｕ ｂ ｌ ｅ ｂ ｕ ｆ ｆ ｅ ｒ ｉ ｎ ｇ ｇ ｒａ ｐ ｈ ｉ ｃ ｓ ｏ ｎ ｔ ｈ ｅ ｌ ＯＳ ｏ ｐ ｅ ｒ ａ ｔ ｉ ｎ ｇ
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ：Ｉ ＯＳ ｉ ｓ ａ ｈ ａ ｎ ｄ ｈ ｅ ｌ ｄ ｄ ｅ ｖ ｉ ｃ ｅ ｏ ｐ ｅ ｒ ａ ｔ ｉ ｎ ｇ ｓ ｙ ｓ ｔ ｅ ｍ ｈ ｕ ｍａ ｎ ｉ ｚ ｅ ｄ ｉ ｎ ｔ ｅ ｆａ ｒ ｃ ｅ ，ｐ ｏ ｗｅ ｆ ｒ ｕ ｌ ｆ ｕ ｎ ｃ ｔ ｉ ｏ ｎ，ｗｉ ｄ ｅ ｍａ ｒ ｋ ｅ ｔ ｂ ｙ ｔ ｈ ｅ Ａｐ ｐ ｌ ｅ Ｒｅ ｓ ｅ ａ ｒ ｃ ｈ ａ ｎ ｄ ｄ ｅ ｖ ｅ ｌ ｏ ｐ ｍｅ ｎ ｔ ，ｔ ｈ ｅ ｏ ｐ ｅ ｒ ａ ｔ ｉ ｎ ｇ ｓ ｙ ｓ ｔ ｅ ｍ ｃ ａ ｎ ａ ｃ ｈ ｉ ｅ ｖ ｅ ｔ ｈ ｅ ｄ ｒ ａ ｗｉ ｎ ｇ ｆ ｕ ｎ ｃ ｔ ｉ ｏ ｎ ｖ ｅ ｒ ｙ ｄ ａ ｚ ｚ ｌ ｅ ，Ｂ ｕ ｔ ｉ ｔ ｍａ ｙ ｂ ｅ ａ ｐ ｐ ｅ ａ ｒ ｔ ｈ ｅ ｐ ｈ ｅ ｎ ｏ ｍｅ ｎ ｏ ｎ ｏ ｆ ｓ ｃ ｒ ｅ ｅ ｎ ｌ ｆ ｉ ｃ ｋ ｅ ｒ ａ ｎ ｄ ｗａ ｖ ｅ ｆ ｏ ｒ ｍ ｄ ｉ ｓ ｃ ｏ ｎ ｔ ｉ ｎ ｕ ｉ ｔ ｙ ｉ ｎ ｔ ｈ ｅ ｒ ｅ ｄ ｒ ａ ｗ，ｉ ｎ ｏ ｒ ｄ ｅ ｒ ｔ ｏ ｓ ｏ ｌ ｖ ｅ ｔ ｈ ｉ ｓ ｐ ｒ ｏ ｂ ｌ ｅ ｍ，ｔ ｈ ｅ ｐ ａ ｐ ｅ ｒ ｐ ｒ ｏ ｐ ｏ ｓ ｅ ｄ

C++MFC（13）-双缓冲技术实现绘图双缓冲即在内存中创建⼀个与屏幕绘图区域⼀致的对象，先将图形绘制到内存中的这个对象上，再⼀次性将这个对象上的图形拷贝到屏幕上，这样能⼤⼤加快绘图的速度。

MARK⼀下实现步骤，略去了项⽬的绘画代码，亲测有效。

我程序中是在int CMainFrame::OnCreate(LPCREATESTRUCT lpCreateStruct)CMainFrame::OnSize（）CDC MemDC; //⾸先定义⼀个显⽰设备对象CBitmap MemBitmap;//定义⼀个位图对象　//随后建⽴与屏幕显⽰兼容的内存显⽰设备MemDC.CreateCompatibleDC(NULL);　//这时还不能绘图，因为没有地⽅画 ^_^MemBitmap.CreateCompatibleBitmap(pDC,nWidth,nHeight);　//建⽴⼀个与屏幕显⽰兼容的位图，⾄于位图的⼤⼩嘛，可以⽤窗⼝的⼤⼩，也可以⾃⼰定义CBitmap *pOldBit=MemDC.SelectObject(&MemBitmap);　//将位图选⼊到内存显⽰设备中MemDC.FillSolidRect(0,0,nWidth,nHeight,RGB(255,255,255));　//先⽤背景⾊将位图清除⼲净，这⾥我⽤的是⽩⾊作为背景　你也可以⽤⾃⼰应该⽤的颜⾊//绘图内容MemDC.MoveTo(……);　MemDC.LineTo(……);　pDC->BitBlt(0,0,nWidth,nHeight,&MemDC,0,0,SRCCOPY);　//将内存中的图拷贝到屏幕上进⾏显⽰MemDC.SelectObject(pOldBit);　MemBitmap.DeleteObject();　MemDC.DeleteDC();。

三、双缓冲图形刷新技术的原理
双缓冲图形刷新技术顾名思义是采用双缓存实现的。传统的绘图方式实际上是一种单缓冲。在windows中每一种设备都在内存中有一个设备描述表与其对应，这个设备描述表实际上就是一个内存缓冲区。传统的绘图中我们是将图形绘制在设备描述表缓冲区中，然后由gdi自动的将设备描述表中的图像拷贝到显存中进行显示。这样一个自动的拷贝过程屏蔽了传统的绘图方式是单缓冲的实质，使我们感觉到我们是在直接操纵显存一样。双缓冲图形刷新技术在内存中有两片缓存，除了设备描述表以外还有一个需要手动建立的与设备描述表缓冲区（前端缓冲区）相兼容的后备缓冲区。绘图过程中，首先将图形绘制在后备缓冲区中，然后在手动的将后备缓冲区中的图像拷贝到前端缓冲区中，再由gdi自动将前端缓冲区中的图像拷贝到显存完成图形的显示过程。
//先用背景色将位图清除干净，这里我用的是白色作为背景
//你也可以用自己应该用的颜色
MemDC.FillSolidRect(0,0,nWidth,nHeight,RGB(255,255,255));
//绘图
MemDC.MoveTo(……);
MemDC.LineTo(……);
//将后备缓冲区中的图形拷贝到前端缓冲区
1、编写一个刷新速度很慢的应用程序，可以设计为通过点击鼠标来进行屏幕刷新。通过该试验可以发现即使屏幕的刷新速度很慢，但是在每次刷新的时候仍然存在屏幕的问题，只是闪烁不是很明显。
2、编写一个刷新速度很快的应用程序，并在程序中应用双缓冲图形刷新技术。通过该试验可以发现虽然屏幕刷新速度很快，但是采用了双缓冲图新刷新技术以后，屏幕不存在闪烁。
CBitmap MemBitmap;
//建立与屏幕设备描述表（前端缓冲区）兼容的内存设备描述表句柄（后备缓冲区）

《1》普通绘图就是直接在我们看得到的黑板上绘图《2》双缓冲就是先在一个虚拟的黑板上画完，等用到的时候在把虚拟黑板上的图画复制到我们看得到的黑板上去；利用双缓冲的优点就是能够使画面流畅，可以想象把画好的图直接粘贴到黑板上一定比在黑板上重新画要快的多。

——————————————————————开始第一步：新建一个对话框工程第二步：添加两个按钮：一个命名为双缓冲绘图；一个命名为普通绘图；第三步：声明变量：在CMyDlg类上右击添加变量如下：CDC MyDC;CBitmap bmp;CBitmap *oldbmp;首先声明一个与窗口DC兼容的内存DC（MyDC）和两个与内存相兼容的位图（bmp,*oldbmp）第四步：在OnInitDialog()函数中添加以下代码：//窗口DCCDC *dc=GetDC();//创建与窗口DC兼容的内存DC（MyDC）及位图（bmp,*oldbmp ）MyDC.CreateCompatibleDC(dc);bmp.CreateCompatibleBitmap(dc,200,200);//把内存位图选进内存DC中用来保存在内存DC中绘制的图形oldbmp=MyDC.SelectObject(&bmp);//在内存DC中绘制一些小的圆形，数量要多（体现双缓存的优点）for(int i=0;i<200;i+=6)for(int j=0;j<200;j+=6)MyDC.Ellipse(i-3,j-3,i+3,j+3);第五步：右击CMyDlg类添加windows消息响应函数WM_CLOSE,添加以下代码：MyDC.SelectObject(oldbmp);bmp.DeleteObject();MyDC.DeleteDC();//选进原来的位图，删除内存位图对象和内存DC第六步：双击”双缓冲“按钮添加以下代码：GetDC()->StretchBlt(0,0,200,200,&MyDC,0,0,200,200,SRCCOPY);//把内存DC中的图形粘贴到窗口中；第七步：双击“普通绘图”按钮添加以下代码：for(int i=0;i<200;i+=6)for(int j=0;j<200;j+=6)GetDC()->Ellipse(i-3,j-3,i+3,j+3);//按普通方式在窗口中绘制和在内存DC中一样数量和大小的位图；第八步：运行程序............................先单击普通绘图按钮，大家可以看到绘图的速度有点慢再单击双缓冲绘图按钮，图像马上就显示出来了，这就是双缓冲和普通绘图的区别了______________________________________________________________________完成双缓冲技术说起来也没有那么神秘，举个形象一点的例子吧，有两张纸A和B，纸A代表屏幕，纸B代表后台缓冲，我们将所有的绘图操作都显示在纸B上，然后将纸B覆盖在纸A上，这样体现在纸A上的操作就是绘制了整张图，体现在纸B上的就是纷繁复杂的绘图操作。

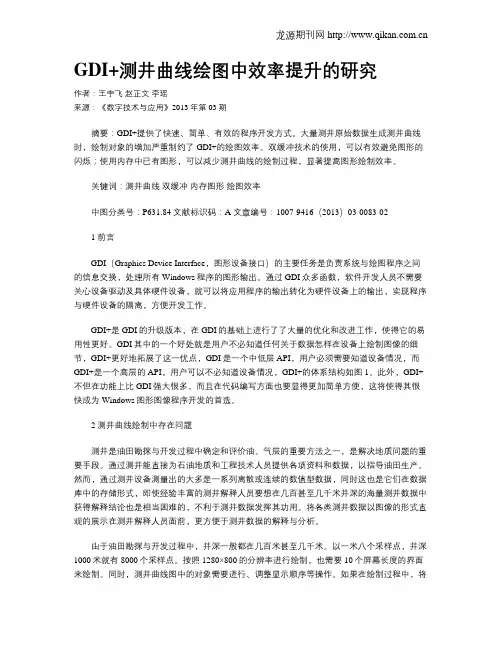

GDI+测井曲线绘图中效率提升的研究作者：王宇飞赵正文李瑶来源：《数字技术与应用》2013年第03期摘要：GDI+提供了快速、简单、有效的程序开发方式。

大量测井原始数据生成测井曲线时，绘制对象的增加严重制约了GDI+的绘图效率。

双缓冲技术的使用，可以有效避免图形的闪烁；使用内存中已有图形，可以减少测井曲线的绘制过程，显著提高图形绘制效率。

关键词：测井曲线双缓冲内存图形绘图效率中图分类号：P631.84 文献标识码：A 文章编号：1007-9416（2013）03-0083-021 前言GDI（Graphics Device Interface，图形设备接口）的主要任务是负责系统与绘图程序之间的信息交换，处理所有Windows程序的图形输出。

通过GDI众多函数，软件开发人员不需要关心设备驱动及具体硬件设备，就可以将应用程序的输出转化为硬件设备上的输出，实现程序与硬件设备的隔离，方便开发工作。

GDI+是GDI的升级版本，在GDI的基础上进行了了大量的优化和改进工作，使得它的易用性更好。

GDI其中的一个好处就是用户不必知道任何关于数据怎样在设备上绘制图像的细节，GDI+更好地拓展了这一优点，GDI是一个中低层API，用户必须需要知道设备情况，而GDI+是一个高层的API，用户可以不必知道设备情况，GDI+的体系结构如图1。

此外，GDI+不但在功能上比GDI强大很多，而且在代码编写方面也要显得更加简单方便，这将使得其很快成为Windows图形图像程序开发的首选。

2 测井曲线绘制中存在问题测井是油田勘探与开发过程中确定和评价油、气层的重要方法之一，是解决地质问题的重要手段。

通过测井能直接为石油地质和工程技术人员提供各项资料和数据，以指导油田生产。

然而，通过测井设备测量出的大多是一系列离散或连续的数值型数据，同时这也是它们在数据库中的存储形式，即使经验丰富的测井解释人员要想在几百甚至几千米井深的海量测井数据中获得解释结论也是相当困难的，不利于测井数据发挥其功用。
