multisim 电路仿真 5 单相桥式整流电路

一．实验目的：1，熟悉Matlab 仿真软件和Simulink 模块库。

模块库。

2，掌握单相桥式全控整流电路的工作原理、工作情况和工作波形。

形。

二．实验器材：MATLAB 仿真软件仿真软件三．实验原理：VT1 VT3 VT2 VT4触发器1 触发器2 四．实验步骤： 电阻负载：一、仿真步骤一、仿真步骤1．启动MATLAB MATLAB，进入，进入SIMULINK 后新建一个仿真模型的新文件。

并布置好各元器件。

器件。

2．参数设置。

．参数设置。

各模块参数的设置基本与上一实验相同，各模块参数的设置基本与上一实验相同，但要注意触发脉冲的给定。

但要注意触发脉冲的给定。

但要注意触发脉冲的给定。

互为对角的互为对角的两个示波器的控制角设置必须相同，否则就会烧坏晶闸管。

二、模型仿真二、模型仿真设置好后，即可开始仿真。

设置好后，即可开始仿真。

点击开始控件。

点击开始控件。

点击开始控件。

仿真完成后就可以通过示波器来观察仿真完成后就可以通过示波器来观察仿真的结果。

仿真的结果。

电阻电感负载：带电阻电感性负载的仿真与带电阻性负载的仿真方法基本相同，但须将RLC 的串联分支设置为电阻电感负载。

本例中设置的电阻R ＝1，L ＝0.01H 0.01H，电容为，电容为inf inf。

五．实验数据：v +-Voltage Measurement1v+-Voltage MeasurementSeries RLC BranchScopePulse Generator3Pulse Generator2Pulse Generator1Pulse GeneratorDetailed Thyristor3Detailed Thyristor2Detailed Thyristor1Detailed Thyristori+-Current MeasurementAC Voltage Source电源电压触发信号1触发信号1触发信号2触发信号2流过晶闸管电流负载电流晶闸管端电压负载电压电阻负载：α=0度α=60度α=120度阻感负载：α=30度α=60度。

simulink单相桥式整流电路

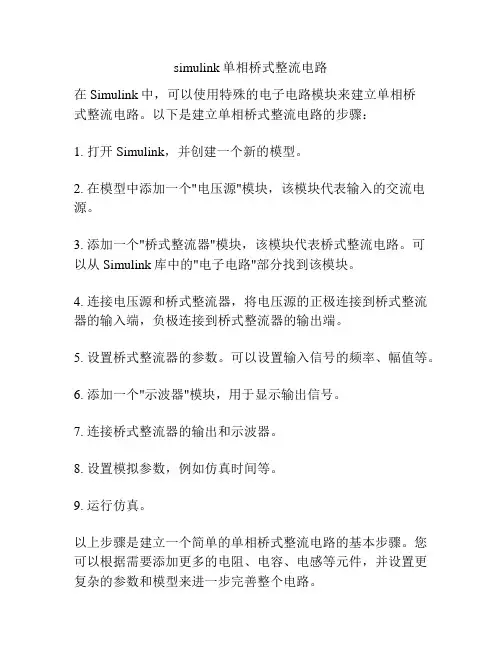

在Simulink中，可以使用特殊的电子电路模块来建立单相桥
式整流电路。

以下是建立单相桥式整流电路的步骤：
1. 打开Simulink，并创建一个新的模型。

2. 在模型中添加一个"电压源"模块，该模块代表输入的交流电源。

3. 添加一个"桥式整流器"模块，该模块代表桥式整流电路。

可
以从Simulink库中的"电子电路"部分找到该模块。

4. 连接电压源和桥式整流器，将电压源的正极连接到桥式整流器的输入端，负极连接到桥式整流器的输出端。

5. 设置桥式整流器的参数。

可以设置输入信号的频率、幅值等。

6. 添加一个"示波器"模块，用于显示输出信号。

7. 连接桥式整流器的输出和示波器。

8. 设置模拟参数，例如仿真时间等。

9. 运行仿真。

以上步骤是建立一个简单的单相桥式整流电路的基本步骤。

您可以根据需要添加更多的电阻、电容、电感等元件，并设置更复杂的参数和模型来进一步完善整个电路。

电气信息工程学院论文10 — 11 学年第一学期课题名称基于Matlab/Simulink的单相桥式全控整流电路仿真姓名学号班级成绩基于Matlab/Simulink的单相桥式全控整流电路仿真（电阻负载）摘要：整流电路的类型很多，按整流电压的波形来分，有半波整流，全波整流；按整流输出电压的脉冲数来分，有3脉波﹑6脉波及多脉波整流；按器件的类型来分，有全控电流﹑半控电路﹑不可控电路；按交流电源的相数来分，有单相﹑三相和多相整流电路；按控制原理分为相控整流和高频整流等。

SIMULINK是MATLAB仿真工具之一，其主要功能是实现动态系统建模﹑仿真与分析。

关键字：SIMULINK;单相桥式全波可控整流Abstract:Many types of rectifier,according to the rectification of the voltage wavefrom to the sub,a half-wave rectifier,full-wave rectifier;according to the rectification of the output voltage pulse to a few hours, 3 pulse, and spread to more than 6clock pulse rectifier; according to the device The sub-type, control the whole circuit, control circuit and a half , uncontrollable circuit; according to the phase of the AC power to a few points, there are single-phase, multi-phase and three-phase rectifier; controlled by the principle rectifier and phased into high Rectifier frequency,and so on.MATLAB simulation tool developed by one of its main functions is achieve dynamic systems modeling, simulation and analysis.Keyword:SIMULINK; single-phase full-wave controlled rectifier一、单相桥式全控整流电路图如上图，晶闸管Vt1和Vt4 组成一对桥臂，晶闸管Vt2和Vt3组成另一对桥臂。

一、单相桥式全控整流电路（电阻性反电势）1．电路结构与工作原理（1）电路结构TidE（2）工作原理1）若是感性负载，当u2在正半周时，在ωt＝α处给晶闸管VT1加触发脉冲，VT1导通后，电流从u2正端→VT1→L→R→VD4→u2负端向负载供电。

u2过零变负时，因电感L的作用使电流连续，VT1继续导通。

但a点电位低于b点，使电流从VD4转移至VD2，VD4关断，电流不再流经变压器二次绕组，而是经VT1和VD2续流，则ud=0。

2）在u2负半周ωt＝π+α时刻触发VT3使其导通，则向VT1加反压使之关断，u2经VT3→L→R→VD2→u2端向负载供电。

u2过零变正时，VD4导通，VD2关断。

VT3和VD4续流，u d又为零。

此后重复以上过程。

2.建模3．仿真结果分析α=30°单相全控桥式反电势负载（电阻性）α=60°单相全控桥式反电势负载（电阻性）α=90°单相全控桥式反电势负载（电阻性）4．小结若α <δ时，触发脉冲到来时，晶闸管承受负电压，不可能导通。

为了使晶闸管可靠导通，要求触发脉冲有足够的宽度，保证当晶闸管开始承受正电压时，触发脉冲仍然存在。

这样，相当于触发角被推迟，即α=δ。

二、单相桥式全控整流电路（阻感性反电势）1.建模2.仿真结果分α=30°单相全控桥式反电势负载（阻感性）α=60°单相全控桥式反电势负载（阻感性）α=90°单相全控桥式反电势负载（阻感性）3．小结当电枢电感不足够大时，输出电流波形断续，为此通常在负载回路串接平波电抗器以减小电流脉动，延迟晶闸管导通时间；如果电流足够大，电流就连续。

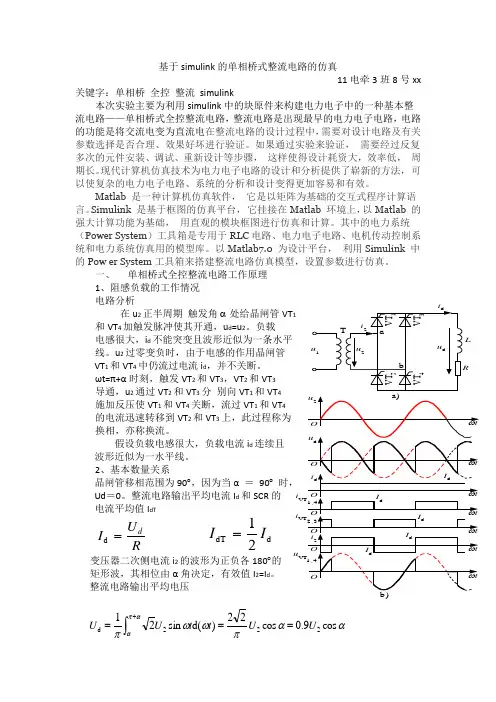

基于simulink 的单相桥式整流电路的仿真11电牵3班8号xx关键字：单相桥 全控 整流 simulink本次实验主要为利用simulink 中的块原件来构建电力电子中的一种基本整流电路——单相桥式全控整流电路，整流电路是出现最早的电力电子电路，电路的功能是将交流电变为直流电在整流电路的设计过程中，需要对设计电路及有关参数选择是否合理、效果好坏进行验证。

如果通过实验来验证， 需要经过反复多次的元件安装、调试、重新设计等步骤， 这样使得设计耗资大，效率低， 周期长。

现代计算机仿真技术为电力电子电路的设计和分析提供了崭新的方法， 可以使复杂的电力电子电路、系统的分析和设计变得更加容易和有效。

Matlab 是一种计算机仿真软件， 它是以矩阵为基础的交互式程序计算语言。

Simulink 是基于框图的仿真平台， 它挂接在Matlab 环境上，以Matlab 的强大计算功能为基础， 用直观的模块框图进行仿真和计算。

其中的电力系统（Power System ）工具箱是专用于RLC 电路、电力电子电路、电机传动控制系统和电力系统仿真用的模型库。

以Matlab7.0 为设计平台， 利用Simulink 中的Pow er System 工具箱来搭建整流电路仿真模型，设置参数进行仿真。

一、 单相桥式全控整流电路工作原理 1、阻感负载的工作情况 电路分析在u 2正半周期 触发角α处给晶闸管VT 1和VT 4加触发脉冲使其开通，u d =u 2。

负载 电感很大，i d 不能突变且波形近似为一条水平线。

u 2过零变负时，由于电感的作用晶闸管VT 1和VT 4中仍流过电流i d ，并不关断。

ωt=π+α时刻，触发VT 2和VT 3，VT 2和VT 3 导通，u 2通过VT 2和VT 3分 别向VT 1和VT 4 施加反压使VT 1和VT 4关断，流过VT 1和VT 4 的电流迅速转移到VT 2和VT 3上，此过程称为换相，亦称换流。

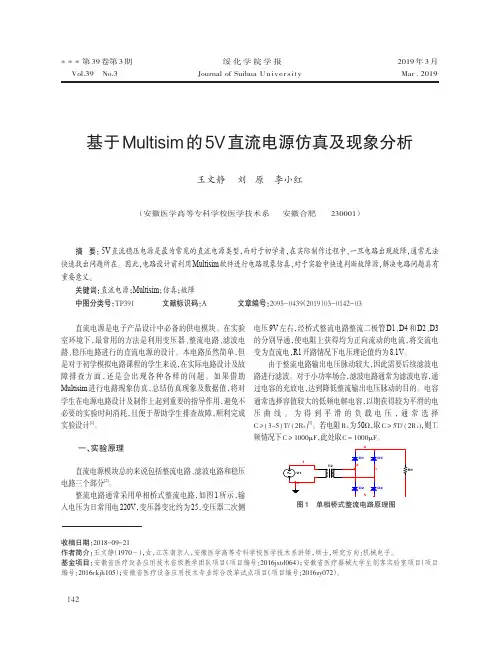

基于Multisim 的5V 直流电源仿真及现象分析摘要：5V 直流稳压电源是最为常见的直流电源类型，而对于初学者，在实际制作过程中，一旦电路出现故障，通常无法快速找出问题所在。

因此，电路设计前利用Multisim 软件进行电路现象仿真，对于实验中快速判断故障源，解决电路问题具有重要意义。

关键词：直流电源；Multisim ；仿真；故障中图分类号：TP391文献标识码：A 文章编号：2095-0439（2019）03-0142-03（安徽医学高等专科学校医学技术系安徽合肥230001）直流电源是电子产品设计中必备的供电模块。

在实验室环境下，最常用的方法是利用变压器、整流电路、滤波电路、稳压电路进行的直流电源的设计。

本电路虽然简单，但是对于初学模拟电路课程的学生来说，在实际电路设计及故障排查方面，还是会出现各种各样的问题。

如果借助Multisim 进行电路现象仿真，总结仿真现象及数据值，将对学生在电源电路设计及制作上起到重要的指导作用，避免不必要的实验时间消耗，且便于帮助学生排查故障，顺利完成实验设计[1]。

一、实验原理直流电源模块总的来说包括整流电路、滤波电路和稳压电路三个部分[2]。

整流电路通常采用单相桥式整流电路，如图1所示，输入电压为日常用电220V ，变压器变比约为25，变压器二次侧电压9V 左右，经桥式整流电路整流二极管D1、D4和D2、D3的分别导通，使电阻上获得均为正向流动的电流，将交流电变为直流电，R1开路情况下电压理论值约为8.1V 。

由于整流电路输出电压脉动较大，因此需要后续滤波电路进行滤波。

对于小功率场合，滤波电路通常为滤波电容，通过电容的充放电，达到降低整流输出电压脉动的目的。

电容通常选择容值较大的低频电解电容，以期获得较为平滑的电压曲线。

为得到平滑的负载电压，通常选择C ≥(3~5)T/(2R L )[3]。

若电阻R L 为50Ω，取C ≥5T/(2R L )，则工频情况下C ≥1000μF ，此处取C =1000μF 。

目录完美篇单相桥式全控整流电路仿真建模分析 (1)（一）单相桥式全控整流电路(纯电阻负载) (2)1.电路的结构与工作原理 (2)2.建模 (3)3仿真结果与分析 (4)4小结 (6)（二）单相桥式全控整流电路(阻-感性负载) (7)1.电路的结构与工作原理 (7)2.建模 (8)3仿真结果与分析 (10)4.小结 (12)（三）单相桥式全控整流电路(反电动势负载) (13)1.电路的结构与工作原理 (13)2.建模 (14)3仿真结果与分析 (16)4小结 (18)单相桥式全控整流电路仿真建模分析一、实验目的1、不同负载时，单相全控桥整流电路的结构、工作原理、波形分析。

2、在仿真软件Matlab中进行单相可控整流电路的建模与仿真，并分析其波形。

二．实验内容（一）单相桥式全控整流电路(纯电阻负载)1.电路的结构与工作原理1.1电路结构R单相桥式全控整流电路（纯电阻负载）的电路原理图(截图)1.2工作原理用四个晶闸管，两只晶闸管接成共阴极，两只晶闸管接成共阳极，每一只晶闸管是一个桥臂。

（1）在u2正半波的（0~α）区间：晶闸管VT1、VT4承受正压，但无触发脉冲。

四个晶闸管都不通。

假设四个晶闸管的漏电阻相等，则u T1.4= u T2.3=1/2 u2。

（2）在u2正半波的ωt=α时刻：触发晶闸管VT1、VT4使其导通。

电流沿a→VT1→R→VT4→b→Tr的二次绕组→a流通，负载上有电压（u d=u2）和电流输出，两者波形相位相同且u T1.4=0。

此时电源电压反向施加到晶闸管VT2、VT3上，使其承受反压而处于关断状态，则u T2.3=1/2 u2。

晶闸管VT1、VT4—直导通到ωt=π为止，此时因电源电压过零，晶闸管阳极电流下降为零而关断。

（3）在u2负半波的（π~π+α）区间：晶闸管VT2、VT3承受正压，因无触发脉冲，VT2、VT3处于关断状态。

此时，u T2.3=u T1.4=1/2 u2。

单相桥式全控整流电路M a t l新编仿真Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT目录（（（3468单相桥式全控整流电路仿真建模分析一、实验目的1、不同负载时，单相全控桥整流电路的结构、工作原理、波形分析。

2、在仿真软件Matlab中进行单相可控整流电路的建模与仿真，并分析其波形。

二．实验内容（一）单相桥式全控整流电路(纯电阻负载)1.电路的结构与工作原理电路结构单相桥式全控整流电路（纯电阻负载）的电路原理图(截图)工作原理用四个晶闸管，两只晶闸管接成共阴极，两只晶闸管接成共阳极，每一只晶闸管是一个桥臂。

（1）在u2正半波的（0~α）区间：晶闸管VT1、VT4承受正压，但无触发脉冲。

四个晶闸管都不通。

假设四个晶闸管的漏电阻相等，则==1/2 u2。

（2）在u2正半波的ωt=α时刻：触发晶闸管VT1、VT4使其导通。

电流沿a→VT1→R→VT4→b→Tr的二次绕组→a流通，负载上有电压（u d=u2）和电流输出，两者波形相位相同且=0。

此时电源电压反向施加到晶闸管VT2、VT3上，使其承受反压而处于关断状态，则=1/2 u2。

晶闸管VT1、VT4—直导通到ωt=π为止，此时因电源电压过零，晶闸管阳极电流下降为零而关断。

（3）在u2负半波的（π~π+α）区间：晶闸管VT2、VT3承受正压，因无触发脉冲，VT2、VT3处于关断状态。

此时，==1/2 u2。

（4）在u2负半波的ωt=π+α时刻：触发晶闸管VT2、VT3，元件导通，电流沿b→VT3→R→VT2→a→Tr的二次绕组→b流通，电源电压沿正半周期的方向施加到负载电阻上，负载上有输出电压（u d=-u2）和电流，且波形相位相同。

此时电源电压反向加到晶闸管VT1、VT4上，使其承受反压而处于关断状态。

晶闸管VT2、VT3一直要导通到ωt=2π为止，此时电源电压再次过零，晶闸管阳极电流也下降为零而关断。

matlab仿真——单相桥式全控整流电路设计课题: 单相桥式全控整流电路姓名:学院: 信息工程学院专业: 电子信息科学与技术班级: 09级学号:日期 2010-2011第三学期指导教师: 李光明张军蕊单相桥式全控整流电路一、问题描述及工作原理1、单相桥式全控整流电路（电阻性负载）单相桥式全控整流电路（电阻性负载）如图1所示，电路由交流电源、整流变压器、晶闸管、负载以及触发电路组成。

我所要分析的问题是α为不同值时，输出电压及电流的波形变化。

idR图1其工作原理如下：（1）在u2正半波的（０～α）区间，晶闸管VT1、VT4承受正向电压，但无触发脉冲，晶闸管VT2、VT3承受反向电压。

因此在0～α区间，4个晶闸管都不导通。

假如4个晶闸管的漏电阻相等，则Ut1.4= Ut2.3=1/2u2。

（2）在u2正半波的（α～π）区间，在ωｔ＝α时刻，触发晶闸管VT1、VT4使其导通。

（3）在u2负半波的（π～π＋α）区间，在π～π＋α区间，晶闸管VT2、VT3承受正向电压，因无触发脉冲而处于关断状态，晶闸管VT1、VT4承受反向电压也不导通。

（4）在u2负半波的（π＋α～２π）区间，在ωｔ＝π＋α时刻，触发晶闸管VT2、VT3使其元件导通，负载电流沿b→VT3→R→VT2→α→T的二次绕组→b流通，电源电压沿正半周期的方向施加到负载电阻上，负载上有输出电压（ud=-u2）和电流，且波形相位相同。

2、单相桥式全控整流电路（阻-感性负载）单相桥式全控整流电路（阻-感性负载）如图2所示：图2其工作原理如下：（1）在电压u2正半波的（0~α）区间。

晶闸管VT1、VT4承受正向电压，但无触发脉冲，VT1、VT4处于关断状态。

假设电路已经工作在稳定状态，则在0~α区间由于电感的作用，晶闸管VT2、VT3维持导通。

（2）在u2正半波的（α~π）区间。

在ωt=α时刻，触发晶闸管VT1、VT4使其导通，负载电流沿a→VT1→L→R→VT4→b→T的二次绕组→a流通，此时负载上有输出电压（ud=u2）和电流。

什么是单相桥式整流电路？单相桥式整流在MATLAB仿真波形图，以及原理分析什么是单相桥式整流电路：电路中采用四个二极管，互相接成桥式结构。

利用二极管的电流导向作用，在交流输入电压U2的正半周内，二极管D1、D3导通，D2、D4截止，在负载RL上得到上正下负的输出电压；在负半周内，正好相反，D1、D3截止，D2、D4导通，流过负载RL的电流方向与正半周一致。

因此，利用变压器的一个副边绕组和四个二极管，使得在交流电源的正、负半周内，整流电路的负载上都有方向不变的脉动直流电压和电流。

桥式整流的名称只是说明电路连接方法是桥式的接法，桥式整流二极管：大家常用的一般是由4只单个二极管封装在一起的元件，取名桥式整流二极管，整流桥或全桥二极管。

单相桥式整流电路的工作原理：单相桥式整流电路如图1（a）所示，图中Tr为电源变压器，它的作用是将交流电网电压vI变成整流电路要求的交流电压，RL是要求直流供电的负载电阻，四只整流二极管D1～D4接成电桥的形式，故有桥式整流电路之称。

单相桥式整流电路的工作原理可分析如下。

为简单起见，二极管用理想模型来处理，即正向导通电阻为零，反向电阻为无穷大。

在v2的正半周，电流从变压器副边线圈的上端流出，只能经过二极管D1流向RL，再由二极管D3流回变压器，所以D1、D3正向导通，D2、D4反偏截止。

在负载上产生一个极性为上正下负的输出电压。

其电流通路可用图1（a）中实线箭头表示。

在v2的负半周，其极性与图示相反，电流从变压器副边线圈的下端流出，只能经过二极管D2流向RL，再由二极管D4流回变压器，所以D1、D3反偏截止，D2、D4正向导通。

电流流过RL时产生的电压极性仍是上正下负，与正半周时相同。

其电流通路如图1（a）中虚线箭头所示。

综上所述，桥式整流电路巧妙地利用了二极管的单向导电性，将四个二极管分为两组，根据变压器副边电压的极性分别导通，将变压器副边电压的正极性端与负载电阻的上端相连，负极性端与负载电阻的下端相连，使负载上始终可以得到一个单方向的脉动电压。

目录完美篇单相桥式全控整流电路仿真建模分析 (1)（一）单相桥式全控整流电路(纯电阻负载) (2)1.电路的结构与工作原理 (2)2.建模 (3)3仿真结果与分析 (4)4小结 (6)（二）单相桥式全控整流电路(阻-感性负载) (7)1.电路的结构与工作原理 (7)2.建模 (8)3仿真结果与分析 (10)4.小结 (12)（三）单相桥式全控整流电路(反电动势负载) (13)1.电路的结构与工作原理 (13)2.建模 (14)3仿真结果与分析 (16)4小结 (18)单相桥式全控整流电路仿真建模分析一、实验目的1、不同负载时，单相全控桥整流电路的结构、工作原理、波形分析。

2、在仿真软件Matlab中进行单相可控整流电路的建模与仿真，并分析其波形。

二．实验内容（一）单相桥式全控整流电路(纯电阻负载)1.电路的结构与工作原理1.1电路结构R单相桥式全控整流电路（纯电阻负载）的电路原理图(截图)1.2工作原理用四个晶闸管，两只晶闸管接成共阴极，两只晶闸管接成共阳极，每一只晶闸管是一个桥臂。

（1）在u2正半波的（0~α）区间：晶闸管VT1、VT4承受正压，但无触发脉冲。

四个晶闸管都不通。

假设四个晶闸管的漏电阻相等，则u T1.4= u T2.3=1/2 u2。

（2）在u2正半波的ωt=α时刻：触发晶闸管VT1、VT4使其导通。

电流沿a→VT1→R→VT4→b→Tr的二次绕组→a流通，负载上有电压（u d=u2）和电流输出，两者波形相位相同且u T1.4=0。

此时电源电压反向施加到晶闸管VT2、VT3上，使其承受反压而处于关断状态，则u T2.3=1/2 u2。

晶闸管VT1、VT4—直导通到ωt=π为止，此时因电源电压过零，晶闸管阳极电流下降为零而关断。

（3）在u2负半波的（π~π+α）区间：晶闸管VT2、VT3承受正压，因无触发脉冲，VT2、VT3处于关断状态。

此时，u T2.3=u T1.4=1/2 u2。

Simulink单相桥式整流电路1. 任务概述本文将介绍Simulink单相桥式整流电路的基本原理、模型建立和仿真分析。

首先，我们将讨论单相桥式整流电路的工作原理和电路结构。

然后，我们将使用Simulink软件建立电路模型，并进行参数设置。

最后，我们将通过仿真分析来验证模型的正确性和性能。

2. 单相桥式整流电路的工作原理单相桥式整流电路是一种常用的电力电子装置，用于将交流电转换为直流电。

其基本原理是利用四个可控开关（二极管或晶闸管）的开关动作，使得交流电流只能在一个方向上流动，从而实现整流的目的。

单相桥式整流电路的电路结构如下图所示：在正半周，晶闸管T1和T2导通，电流从AC输入端流向负载RL；在负半周，晶闸管T3和T4导通，电流从AC输入端流向负载RL。

通过适当的触发控制，可以实现电流的单向流动，从而获得稳定的直流输出。

3. 模型建立在Simulink中建立单相桥式整流电路的模型，需要使用以下组件：正弦波源、晶闸管、二极管、负载和电容滤波器。

首先，我们将添加正弦波源作为交流电源，设置其频率和幅值。

然后，我们将添加晶闸管和二极管，用于构建桥式整流电路。

通过设置晶闸管和二极管的导通和关断状态，可以实现单向电流的流动。

接下来，我们将添加负载和电容滤波器，用于平滑输出电流。

在建立模型时，需要注意电路中各个组件的参数设置，如晶闸管和二极管的导通电阻、电容滤波器的电容值等。

这些参数将直接影响电路的性能和输出波形。

4. 仿真分析建立完模型后，我们可以进行仿真分析来验证电路的正确性和性能。

在仿真过程中，我们可以观察输出电压和电流的波形，并分析电路的稳定性、效率和波形畸变等指标。

首先，我们可以通过改变正弦波源的频率和幅值，来观察输出波形的变化。

随着频率的增加，输出波形将逐渐接近直流；而随着幅值的增加，输出电压和电流的峰值将增大。

其次，我们可以通过改变晶闸管和二极管的导通和关断状态，来观察电流的单向流动和波形的变化。

单相桥式整流电路
1、实验目的
了解单相桥式整流电路的运行原理，并用Multisim 软件模拟仿真。

2、原理说明
整流电路的任务是将交流电变成直流电。

完成这一任务的主要是靠二极管的单向导通作用，因此二极管是构成整流电路的关键元件。

在小功率整流电路中，常见的主要有单相半波、全波、桥式和倍压整流电路。

单相桥式整流电路的作用是将交流电网电压1V 变成整流电路要求的交流电压
22V =2V sin t ，L R 是要求直流供电的负载电阻，
四只整流二极管14D ~D 接成电桥形式，故有桥式整流电路之称。

3、仿真模拟验证
（1）单相桥式整流电路
（2）单相桥式整流、电容滤波电路
由于电抗元件在电路中有储能作用，并联的电容器C在电源供给的电压升高时，能把部分能量储存起来，而当电源电压降低时，就把电场能量释放出来，使负载电压比较平滑，即电容具有平波的作用。

multisim 单相可控整流电路一、概述Multisim是一款常用的电路仿真软件，可以用于模拟各种电路的工作情况。

其中，单相可控整流电路是一种常见的电路类型，它可以将交流电转化为直流电，并且可以通过控制器件的导通和截止来实现对输出电压大小和波形的调节。

本文将介绍如何在Multisim中搭建一个单相可控整流电路，并进行仿真分析。

二、搭建单相可控整流电路1. 选择元器件首先，在Multisim中打开新建文件，选择“Components”选项卡，在搜索框中输入“SCR”并回车，找到元器件“SCR”，将其拖入画布中。

然后，在搜索框中输入“Diode”并回车，找到元器件“Diode”，将其拖入画布中。

最后，在搜索框中输入“Transformer”并回车，找到元器件“Transformer”，将其拖入画布中。

2. 连接元器件接下来，需要连接这些元器件。

首先，将交流源（AC）连接到变压器（Transformer）的两个端口上。

然后，将变压器的两个输出端口分别连接到两个二极管（Diode）上。

最后，将两个二极管的正极连接到晶闸管（SCR）的阳极上，将两个二极管的负极连接到晶闸管的阴极上。

3. 配置元器件参数在连接好元器件之后，需要对每个元器件进行参数配置。

首先，双击变压器，进入其属性设置界面。

在这里可以设置变压器的输入电压和输出电压比例等参数。

例如，可以将输入电压设置为220V，输出电压设置为12V。

然后，双击二极管，进入其属性设置界面。

在这里可以设置二极管的正向电流和反向电流等参数。

例如，可以将正向电流设置为1A，反向电流设置为10uA。

最后，双击晶闸管，进入其属性设置界面。

在这里可以设置晶闸管的触发电压和额定电流等参数。

例如，可以将触发电压设置为1V，额定电流设置为10A。

4. 添加测量工具最后，在画布中添加一个“Voltmeter”工具和一个“Scope”工具来测量输出电压和波形。

将“Voltmeter”工具连接到晶闸管的阳极和阴极之间，并将“Scope”工具连接到二极管的正负端口之间。

Multisim 单相可控整流电路1. 介绍单相可控整流电路是一种常用的电力电子设备，广泛应用于工业控制和能源转换领域。

它可以将交流电转换为直流电，通过控制器件的导通和截止来实现电流的可控。

本文将介绍使用Multisim软件设计和模拟单相可控整流电路的方法和过程，展示实验结果和分析电路性能。

2. 基本原理单相可控整流电路主要由一个可控硅（SCR）和其他辅助电子器件组成。

SCR是一种双向导通晶闸管，只有当控制端施加正向电压脉冲时，才能导通电流。

当电流通过SCR时，可以使用继电器或其他电子器件来实现电流的切换和控制。

电路的基本原理如下： 1. 当输入电压为正向时，SCR控制端施加正向电压脉冲，SCR导通，电流通过。

2. 当输入电压为负向时，SCR控制端施加正向电压脉冲，SCR截止，电流断开。

通过不同的方式控制SCR导通和截止，可以实现电流的可控。

在这个过程中，SCR的导通和截止时间被称为触发角，控制触发角可以控制输出电压的大小和波形。

3. 设计与模拟步骤步骤1：打开Multisim软件首先，打开Multisim软件，并创建一个新的电路设计。

步骤2：选择元件在Multisim软件的元件库中，选择所需的元件，包括SCR、电容、电阻、输入电源等。

步骤3：放置元件将选择的元件放置在工作区域中，通过拖拽和旋转来调整它们的位置和方向。

步骤4：连接元件使用连接线将元件连接起来，确保正确连接并避免交叉连接。

步骤5：设置控制器件设置SCR的触发方式和角度，可以通过设置触发电压和触发角度来控制SCR的导通和截止。

步骤6：设置输入电源设置输入电源的频率、电压和波形等参数，以模拟实际应用中的输入情况。

步骤7：运行模拟点击运行按钮，进行电路模拟。

步骤8：分析结果根据模拟结果，观察输出电压、电流和波形是否符合设计要求。

可以使用示波器和数据采集器来获取电路输出的详细信息。

步骤9：优化设计根据模拟结果，对电路进行调整和优化。

可以尝试改变元件参数、改变触发方式和角度等，以达到更好的电路性能。

单相桥式相控整流电路multisim仿真_单相半波整流全波整流桥式整流单相半波电阻性负载整流电路:由于半导体⼆极管D的单向导电特性，只有当变压器B次级电压U2为正半周时，才有电流IL流过负载RL，⽽负半周时IL则被截断，使负载两端的电压UL成为单向脉动直流电压，U=为其直流成分。

单相半波整流电路的特点(1) 电路简单,使⽤器件少.(2)⽆滤波电路时,整流电压的直流分量较⼩(3)整流电压的脉动较⼤(4)变压器的利⽤率低.⼯作原理：在变压器⼆次绕组两端串接⼀个整流⼆极管和⼀个负载电阻.当交流电压为正半周时,⼆极管导通,电流流过负载电阻；当交流电压为负半周时,⼆极管截⽌,负载电阻中没有电流流过,所以负载电阻上的电压只有交流电压⼀个周期的半个波形.单相全波容性负载整流电路:电源变压器B的次级绕组具有中⼼抽头0;因此，可以得到电压值相等⽽相位相差180°的交流电压U21和U22，分别经⼆极管D1和D2整流。

在未加⼊电容C(即阻性负载)时，当变压器B次级绕组1的交流电压为正、2端为负时，D1导通，D2截⽌，流经负载的电流为ID1，另半个周期时，则2端为正，1端为负，此时D2导通，D1截⽌，流经负载的电流ID2。

ID1和ID2交替流经负载，使负载电流IL为单向的连续脉动直流。

单相全波整流电路的特点如下：(1)使⽤的整流器件较半波整流时多⼀倍.(2)整流电压脉动较⼩,⽐半波整流⼩⼀半.⽆滤波电路时的输出电压Vo=0.9V(3)变压器的利⽤率⽐半波整流时⾼(4)变压器⼆次绕组需中⼼抽头(5)整流器件所承受的反向电压较⾼单相桥式整流电路容性负载单相桥式整流电路:它的四臂是由四只⼆极管构成，当变压器B次级的1端为正、2端为负时，⼆极管D2和D4因承受正向电压⽽导通，D1和D3因承受反向电压⽽截⽌。

此时，电流由变压器1端通过D4经RL，再经D2返回2端。

当1端为正时，⼆极管D1、D3导通，D2、D4截⽌，电流则由2端通过D3流经RL，再经D1返回1端。

1.单相桥式全控整流电路（电阻性负载）1.1单相桥式全控整流电路电路结构（电阻性负载）单相桥式全控整流电路用四个晶闸管，两只晶闸管接成共阴极，两只晶闸管接成共阳极，每一只晶闸管是一个桥臂。

单相桥式全控整流电路（电阻性负载）电路图如图1所示：图1 单相桥式全控整流电路（电阻性负载）1.2单相桥式全控整流电路工作原理（电阻性负载）1）在u2正半波的（0~ɑ）区间：晶闸管VT1、VT4承受正压，但无触发脉冲。

四个晶闸管都不通。

假设四个晶闸管的漏电阻相等，则1T U =2T U =3T U =4T U =1/22U2）在u2正半波的ωt=α触发晶闸管VT1、VT4使其导通。

电流沿a →VT1→R →VT4→b →Tr 的二次绕组→a 流通，负载上有电压（ud=u2和电流输出，两者波形相位相同且uT1.4=0。

此时电源电压反向施加到晶闸管VT2、VT3上，使其承受反压而处于关断状态，则uT2.3=1/2 u2。

晶闸管VT1、VT4一直导通到ωt=α为止，此时因电源电压过零，晶闸管阳极电流下降为零而关断。

3）在u2负半波的（π~π+α）区间：晶闸管VT2、VT3承受正压，因无触发脉冲，VT2、VT3处于关断状态。

此时，uT2.3=uT1.4= 1/2 u2。

4）在u2负半波的ωt=π+α时刻：触发晶闸管VT2、VT3，元件导通，电流沿b→VT3→R→VT2→a→Tr 的二次绕组→b流通，电源电压沿正半周期的方向施加到负载电阻上，负载上有输出电压（ud=-u2）和电流，且波形相位相同。

此时电源电压反向加到晶闸管VT1、VT4上，使其承受反压而处于关断状态。

晶闸管VT2、VT3一直要导通到ωt=2π为止，此时电源电压再次过零，晶闸管阳极电流也下降为零而关断。

晶闸管VT1、VT4和VT2、VT3在对应时刻不断周期性交替导通、关断。

1.3单相桥式全控整流电路仿真模型（电阻性负载）单相桥式全控整流电路（电阻性负载）仿真电路图如图2所示：1.3单相桥式全控整流电路仿真模型（电阻性负载）图2 单相桥式全控整流电路（电阻性负载）仿真电路图电源参数，频率50hz，电压100v，如图3：图3.单相桥式全控整流电路电源参数设置VT1,VT4脉冲参数，振幅1.1V，周期0.02，占空比10%，时相延迟α/360*0.02，如图4：图4. 单相桥式全控整流电路脉冲参数设置VT2,VT3脉冲参数，振幅1.1，周期0.02，占空比0.001时相延迟（α+180）/360*0.02，如图51.3单相桥式全控整流电路仿真模型（电阻性负载）图5. 单相桥式全控整流电路脉冲参数设置1.4单相桥式全控整流电路仿真参数设置（电阻性负载）设置触发脉冲α分别为30°、60°、90°。

电力电子技术基础课程设计学院：专业：班级：姓名：学号：年月日题目单相桥式全控整流电路仿真一、实验目的：1.学习和掌握Multisim软件的使用。

2.通过对单相桥式全控整流电路的仿真，更好的理解单相桥式全控整流电路。

3.学会使用单片机驱动晶闸管。

二、实验内容：用Multisim软件进行仿真,根据电力电子技术教材中的主电路搭建仿真模型，并用80C51或80C52单片机编写驱动程序，完成两种负载形式的仿真（纯电阻负载+阻感负载，电源电压：交流100V/50Hz；触发角α=0°、30°、60°、90°为例）三、实验用设备仪器及材料：Multisim软件；仿真器件：四、实验原理图：五、实验方法及步骤：第一步：根据电路原理图画出multisim仿真图。

第二步：打开Keil 4，新建项目工程，编写触发脉冲的程序，编写完成后下载，生成hex文件，保存工程。

第三步：打开multisim,点击工作栏上的MCU-MCU 8051-MCU代码总管，单击选中你的项目，添加你的hex文件。

第四步：开始仿真。

六、仿真电路图及参数设置电阻负载电路图：阻感负载电路图：七、仿真结果分析α=0°时的电阻及阻感负载仿真图：α=30°时的电阻及阻感负载仿真图：α=60°时的电阻及阻感负载仿真图：α=90°时的电阻及阻感负载仿真图：八、单片机参考程序α=90°时的单片机程序：#include<reg51.h>int a=0;void main(){TMOD=0x10; // 方式1 TH1=(65536-833)/256;TL1=(65536-833)%256;EA=1;ET1=1;TR1=1;while(1){if(a==24)a=0;}}void IsrT1() interrupt 3{TH1=(65536-833)/256;TL1=(65536-833)%256;a++;if(a==6){P1=0x01;}if(a==8){P1=0x00;}if(a==18){P1=0x02;}if(a==20){P1=0x00;}}。

simulink单相桥式整流电路Simulink是一种基于模型的设计和仿真环境，可用于建立、仿真和分析各种动态系统。

在Simulink中，可以使用电路组件和信号线来设计和模拟单相桥式整流电路。

单相桥式整流电路是一种常见的电力电子电路，用于将交流电转换为直流电。

它由四个二极管和一个负载组成，如下图所示：```+-----|>|------+| D1 |Vin --+--->| || D2 |+-----|<|------+```其中，Vin是输入的交流电压，D1和D2是两个工作二极管，用于将正半周的电流导通，而另外两个二极管则处于关断状态。

在每个正半周结束后，D1和D2的导通状态会相互交替。

通过这种方式，交流电压会被整流为一个具有脉冲性质的直流电压。

为了在Simulink中建立和模拟这个电路，可以按照以下步骤进行操作：1. 打开Simulink，并创建一个新的模型。

2. 在Simulink库中找到电路组件，如二极管和信号线，并将它们拖放到模型中，以建立整流电路的拓扑结构。

3. 设置输入电压信号源，并连接到电路的输入端口。

4. 为二极管添加合适的模型参数，如导通电压和导通电阻等。

5. 连接负载到电路的输出端口。

6. 设置模拟时间和仿真参数，并运行仿真以观察电路的动态行为和输出波形。

通过仿真，可以获得整流电路的输出波形、电流、功率等关键指标，并进一步进行分析和优化。

此外，Simulink还提供了各种分析工具和功能，可以用于性能评估、参数调整和系统优化等方面的工作。

需要注意的是，Simulink中的电路仿真一般是基于理想模型进行的，并不考虑电阻、电感、电容等元件的非理想特性。

如果需要更加准确地建模和仿真电路，可以考虑使用更高级的工具和技术，如SPICE仿真等。
