长波长增强型硅雪崩光电二极管说到“长波长增强型硅雪崩光电二极管”,听上去是不是像个科学怪兽的名字?别急,咱们今天就来轻松聊一聊这个高大上的小东西。
咱得把它拆开来看。
硅,这个咱们都不陌生。
硅就像是电子产品里的“万能胶”,它几乎是所有电子设备的“心脏”,无论是手机还是电脑,它都在默默地为你工作。
然后,雪崩光电二极管呢,听名字就能猜到,这玩意儿跟光电信号有关系,二极管大家都知道,就是“单向通行”的路口,只允许信号朝一个方向走。
但是,关键在于“长波长增强型”这四个字。
这一说到“长波长”,大多数人可能就像听到“外星语言”一样茫然。
其实就是指它能感知一些波长比较长的光波,简单说,就是它能更好地接收一些特殊的光。
你想啊,光线是有很多种波长的,咱们平时能看到的光线波长是有限的,而有些东西,比如红外线、紫外线啥的,它们的波长就长或者短得多,咱肉眼看不见。
普通的硅二极管对于这些长波长的光信号就比较“无感”,像个没睡醒的熊猫,懒得动。
而“长波长增强型硅雪崩光电二极管”就像个超级警觉的守门员,它能准确地接收到这些“特殊”的光线,就像是给它加装了高精度的眼镜一样。
说到这里,有些小伙伴可能会问了:这玩意儿到底有什么用?你看,随着科技的发展,我们对信号传输的要求越来越高。
咱们拿医疗设备来说,特别是一些高端的影像设备,比如CT、核磁共振扫描仪,它们要获取非常精细的图像,这就需要在复杂的光线条件下工作,能准确地探测到长波长的光。
传统的二极管在这种环境下有些力不从心,它们对于这些长波长的光信号不够敏感,结果图像质量可能就会大打折扣。
而“长波长增强型硅雪崩光电二极管”就不一样,它能精准地捕捉到这些特殊的光信号,从而提高图像的质量,给医生提供更清晰的图像,方便诊断,甚至能提前发现一些潜在的病变。
再比如,咱们说到通信。
随着互联网的高速发展,网络通信也越来越依赖光纤传输。
你听说过光纤吧?就是那些光信号“飞速”传递的细细的纤维。
传统的光电探测器对长波长的信号感应不太好,但现代的网络通信需要用到这些长波长的光来传输数据。
光电倍增管的工作原理光电倍增管是一种用于探测和放大光信号的器件,它在科研、医学、工业等领域都有着广泛的应用。
光电倍增管的工作原理主要涉及光电效应和电子倍增效应两个方面。
下面我们将详细介绍光电倍增管的工作原理。
首先,光电倍增管的工作原理基于光电效应。
当光子进入光电倍增管时,它们会与光阴极表面的光敏材料相互作用,激发出光电子。
这些光电子受到光电场的作用,被加速并聚集到第一次倍增极附近。
在这个过程中,光电子会激发出更多的次级电子,从而形成一个电子雪崩效应。
这些电子会被引入倍增极,继续经历电子倍增效应,最终形成一个电子脉冲信号。
通过这种方式,光电倍增管能够将微弱的光信号转换为可观测的电子脉冲信号。
其次,电子倍增效应是光电倍增管能够放大光信号的关键。
在电子倍增效应中,光电子被引入倍增极后,会经历一系列的电子碰撞和释放过程。
这些碰撞和释放会导致电子数量的指数级增长,从而放大光信号。
最终,经过电子倍增效应放大的电子脉冲信号会被收集到阳极上,形成最终的输出信号。
光电倍增管的工作原理是一个复杂而精密的过程,它涉及到光电子的发射、加速、聚集以及电子的倍增和收集等多个环节。
在这个过程中,光电倍增管需要精确的电子光学设计和高品质的材料制备,以确保光信号能够被高效地转换和放大。
同时,光电倍增管还需要精密的电子学设计和高灵敏度的探测器件,以确保输出信号的稳定和可靠。
总的来说,光电倍增管的工作原理是基于光电效应和电子倍增效应的相互作用,通过精密的光学和电子学设计,将微弱的光信号转换为可观测的电子脉冲信号。
光电倍增管在科研、医学、工业等领域都有着广泛的应用,它的工作原理的深入理解将有助于更好地应用和改进这一器件,推动相关领域的发展和进步。

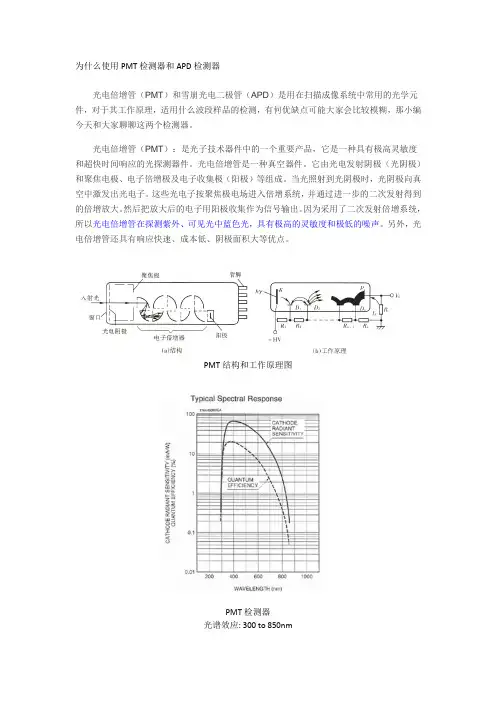

为什么使用PMT检测器和APD检测器光电倍增管(PMT)和雪崩光电二极管(APD)是用在扫描成像系统中常用的光学元件,对于其工作原理,适用什么波段样品的检测,有何优缺点可能大家会比较模糊,那小编今天和大家聊聊这两个检测器。
光电倍增管(PMT):是光子技术器件中的一个重要产品,它是一种具有极高灵敏度和超快时间响应的光探测器件。
光电倍增管是一种真空器件。
它由光电发射阴极(光阴极)和聚焦电极、电子倍增极及电子收集极(阳极)等组成。
当光照射到光阴极时,光阴极向真空中激发出光电子。
这些光电子按聚焦极电场进入倍增系统,并通过进一步的二次发射得到的倍增放大。
然后把放大后的电子用阳极收集作为信号输出。
因为采用了二次发射倍增系统,所以光电倍增管在探测紫外、可见光中蓝色光,具有极高的灵敏度和极低的噪声。
另外,光电倍增管还具有响应快速、成本低、阴极面积大等优点。
PMT结构和工作原理图PMT检测器光谱效应: 300 to 850nm最大量子转换效率: 420nm处雪崩光电二极管(APD):指的是在激光通信中使用的光敏元件。
在以硅或锗为材料制成的光电二极管的P-N结上加上反向偏压后,射入的光被P-N结吸收后会形成光电流。
加大反向偏压会产生“雪崩”(即光电流成倍地激增)的现象,因此这种二极管被称为“雪崩光电二极管”。
APD检测器特点具有超低噪声、高速、高互阻抗增益,灵敏度高等特点,主要用于可见光红绿荧光和近红外荧光的检测。
APD工作原理图APD光谱效应图PMT检测器在蓝光区域量子转换效率高,而在红外区量子转换效率很低,检测效果不理想。
APD检测器在红光和近红外荧光检测表现突出。
Azure Sapphire双模式多光谱激光成像采用每个通道用专属的检测器,PMT用于蓝光和磷屏扫描成像,3个独立的APD检测器分别用于绿光、红光和近红外扫描检测,同时具有CCD检测器用于超高灵敏化学发光的检测。
Azure Sapphire是给客户两个探测器,使他们的荧光样品不会在任何极端的检测环境下而使样品信息缺失。
