雪崩光电二极管的缺点
雪崩光电二极管（Avalanche Photodiode, APD）具有以下缺点：
1. 噪声较高：由于雪崩效应的引入，APD会产生额外的噪声，其中包括增殖噪声和雪崩噪声。
增殖噪声是由于光子在增殖区域内被增殖过程引入的噪声，而雪崩噪声是由于雪崩效应引起的电子雪崩和底部级的噪声。
2. 温度敏感性强：APD的性能会受到环境温度的影响。
具体
而言，温度的变化会引起雪崩区域能带的改变，进而影响增益和噪声特性。
3. 光电效率较低：虽然APD的增益较高，但其光电效率相对
较低。
这是由于雪崩效应所需要的高压偏置，以及本身内部的损耗和反射等原因造成的。
4. 比较脆弱：相比于普通光电二极管，APD在外部机械或热
应力下更容易破裂或损坏，因此在使用和处理时需要特别小心。
5. 成本较高：APD的制造工艺相对复杂，需要高质量的材料
和严格的制作过程，因此其成本较高，使得其在某些应用场景中不太经济实用。
综上所述，虽然雪崩光电二极管具有高增益和高灵敏度的优点，但其也存在噪声较高、温度敏感性强、光电效率较低、易损坏和成本较高等一些缺点。
因此，在具体应用中需要根据实际需求和场景来选择是否使用APD。
雪崩光电二极管特点雪崩光电二极管（Avalanche Photodiode，简称APD）是一种用于光电转换的器件，它具有一些独特的特点和优势。
本文将对雪崩光电二极管的特点进行详细解释，并在标题中心扩展下进行描述。
1. 雪崩放大效应：雪崩光电二极管通过雪崩放大效应来增强光电转换的效率。
当光子入射到APD中时，产生的电子被高电场加速，撞击到晶格中的原子，使其激发出更多的载流子。
这种级联的雪崩效应可以将光子能量转化为电流信号，并使其放大，从而提高光电转换的灵敏度。
2. 高增益：与传统的光电二极管相比，雪崩光电二极管具有更高的增益。
其内部的雪崩效应可以使电子数目成倍增加，从而大幅度提高输出信号的强度。
这使得雪崩光电二极管在弱光条件下具有更高的信噪比和探测灵敏度，可以探测到较弱的光信号。
3. 宽波长响应范围：雪崩光电二极管的波长响应范围较宽，可以覆盖可见光、红外光等多个波段。
这使得它在不同应用领域具有广泛的适用性。
例如，可以用于光通信、光谱分析、光电检测等领域。
4. 低噪声：雪崩光电二极管具有较低的噪声特性，这是因为它在雪崩放大过程中产生的噪声被级联放大后被抑制。
这使得它在高速光通信和高精度测量等应用中具有优势。
5. 高速响应：由于雪崩放大过程的快速响应特性，雪崩光电二极管具有较高的响应速度。
它可以快速转换光信号为电流信号，适用于高速光通信和高速数据传输等应用。
6. 低工作电压：相比于光电二极管，雪崩光电二极管的工作电压较低。
这使得它在功耗上具有优势，可以降低系统的能耗。
7. 较小尺寸：雪崩光电二极管具有较小的尺寸，重量轻，体积小。
这使得它在集成光学系统和微型设备中的应用更加方便。
雪崩光电二极管具有雪崩放大效应、高增益、宽波长响应范围、低噪声、高速响应、低工作电压和较小尺寸等特点。
这些特点使得它在光通信、光谱分析、光电检测等领域具有广泛的应用前景。
未来随着技术的进一步发展，相信雪崩光电二极管将在更多领域展现出其独特的优势和潜力。

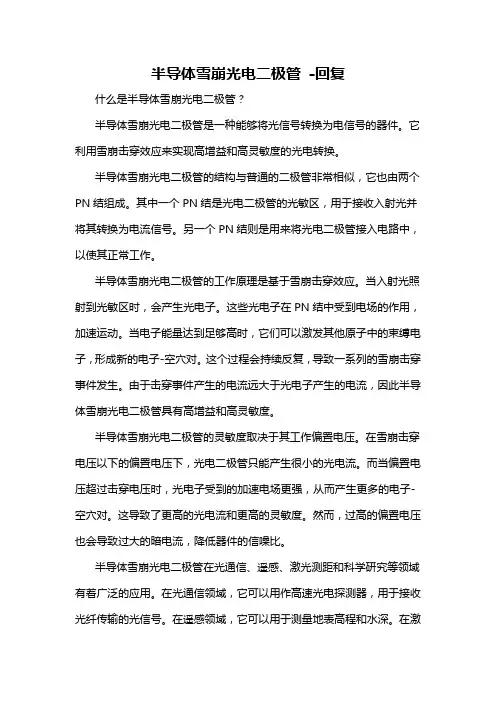

半导体雪崩光电二极管-回复什么是半导体雪崩光电二极管？半导体雪崩光电二极管是一种能够将光信号转换为电信号的器件。
它利用雪崩击穿效应来实现高增益和高灵敏度的光电转换。
半导体雪崩光电二极管的结构与普通的二极管非常相似，它也由两个PN结组成。
其中一个PN结是光电二极管的光敏区，用于接收入射光并将其转换为电流信号。
另一个PN结则是用来将光电二极管接入电路中，以使其正常工作。
半导体雪崩光电二极管的工作原理是基于雪崩击穿效应。
当入射光照射到光敏区时，会产生光电子。
这些光电子在PN结中受到电场的作用，加速运动。
当电子能量达到足够高时，它们可以激发其他原子中的束缚电子，形成新的电子-空穴对。
这个过程会持续反复，导致一系列的雪崩击穿事件发生。
由于击穿事件产生的电流远大于光电子产生的电流，因此半导体雪崩光电二极管具有高增益和高灵敏度。
半导体雪崩光电二极管的灵敏度取决于其工作偏置电压。
在雪崩击穿电压以下的偏置电压下，光电二极管只能产生很小的光电流。
而当偏置电压超过击穿电压时，光电子受到的加速电场更强，从而产生更多的电子-空穴对。
这导致了更高的光电流和更高的灵敏度。
然而，过高的偏置电压也会导致过大的暗电流，降低器件的信噪比。
半导体雪崩光电二极管在光通信、遥感、激光测距和科学研究等领域有着广泛的应用。
在光通信领域，它可以用作高速光电探测器，用于接收光纤传输的光信号。
在遥感领域，它可以用于测量地表高程和水深。
在激光测距领域，它可以用于高精度的距离测量。
在科学研究中，它可以用于测量微弱的光信号，例如在天文学中测量星光的强度。
总结起来，半导体雪崩光电二极管是一种能够将光信号转换为电信号的高增益和高灵敏度器件。
它是基于雪崩击穿效应工作的，灵敏度取决于工作偏置电压。
它在光通信、遥感、激光测距和科学研究等领域有着广泛的应用。
随着技术的不断进步，相信半导体雪崩光电二极管将在更多领域展现其潜力和价值。
雪崩光电二极管参数摘要：I.雪崩光电二极管简介A.雪崩光电二极管的定义B.雪崩光电二极管的作用II.雪崩光电二极管的重要参数A.响应度B.量子效率C.灵敏度D.增益E.噪声III.雪崩光电二极管的应用领域A.激光通信B.光电探测C.单光子检测D.医学成像IV.雪崩光电二极管的发展趋势A.技术创新B.应用拓展C.市场前景正文：雪崩光电二极管（Avalanche Photodiode，APD）是一种具有内部增益的光电二极管，能够将光信号转化为电信号。
其工作原理类似于光电倍增管，通过施加反向电压产生的内部电场，使得吸收光子激发的载流子（电子和空穴）在强电场作用下加速，进而产生二次载流子，从而实现光电流的放大。
雪崩光电二极管具有高增益、低噪声和高灵敏度的特点，广泛应用于激光通信、光电探测、单光子检测和医学成像等领域。
雪崩光电二极管的重要参数包括响应度、量子效率、灵敏度、增益和噪声。
响应度指的是光电二极管将光功率转换为电信号的能力；量子效率是指光电二极管将吸收的光子转化为电子的效率；灵敏度反映了光电二极管对光信号的检测能力；增益则是雪崩光电二极管内部载流子倍增的效应，使得光电流得以放大；噪声是影响光电探测系统性能的主要因素，包括量子噪声和放大器噪声。
随着科学技术的发展，雪崩光电二极管在技术创新和应用拓展方面取得了显著成果。
例如，采用新型材料和制作工艺，提高了雪崩光电二极管的响应度和灵敏度；利用雪崩光电二极管高增益、低噪声的特点，开发了单光子检测技术，实现了超灵敏度光电探测；在医学成像领域，雪崩光电二极管被应用于光声成像、荧光成像等高端医学成像技术，为疾病诊断提供了有力支持。
总之，雪崩光电二极管作为一种高性能的光电探测器件，在各个领域具有广泛的应用前景。
雪崩光电二极管反向偏压1. 引言在光电子学领域，雪崩光电二极管（Avalanche Photodiode, APD）是一种特殊的光电二极管，其反向偏压高于击穿电压，并能够产生雪崩效应。
雪崩光电二极管以其优异的增益特性和高灵敏度而备受关注。
本文将深入探讨雪崩光电二极管反向偏压的原理、特性以及其在光电子学中的应用。
2. 反向偏压的原理和特性反向偏压是指在电子器件的二极管中，将P型半导体端连接到正极，N型半导体端连接到负极，使P端处于相对高电压的状态。
与普通光电二极管相比，雪崩光电二极管在反向偏压下工作，并利用雪崩效应增强光电信号的强度。
2.1 雪崩效应雪崩效应是指当光子能量比半导体材料的带隙能量更大时，芯片表面电子获得能量后将产生高能电子，并在电场的作用下获得足够的能量，从而撞击与晶格原子相互作用，释放出更多的电子。
这种电子乘载效应将连锁反应，导致电子数目呈几何级数增长，从而实现了光电转换的放大。
2.2 雪崩放大增益相较于传统光电二极管，雪崩光电二极管因雪崩效应的存在，能够实现能量的放大。
当光电二极管的反向偏压高于击穿电压时，光电二极管会进入雪崩区域，在此区域内，高能电子被加速产生，雪崩放大现象出现，从而形成了高增益的光电信号。
3. 雪崩光电二极管的应用3.1 高速通信领域在高速通信领域，雪崩光电二极管被广泛应用于光电探测和光信号放大。
由于雪崩效应的存在，雪崩光电二极管能够提供较高的增益，从而提高了光信号的灵敏度。
它在光通信中的接收端装置中发挥着重要的作用。
3.2 成像与检测应用雪崩光电二极管由于其高增益特性，被广泛应用于低光水平下的成像和检测应用。
在弱光条件下，传统的光电二极管无法提供足够的灵敏度，而雪崩光电二极管能够通过增强和放大光信号，从而实现高品质的图像和信号检测。
4. 个人观点和理解作为一名写手，通过撰写这篇文章，我对雪崩光电二极管反向偏压的原理和特性有了更加深入的理解。
雪崩光电二极管在光电子学领域的广泛应用展示了其在科学研究和技术发展中的重要性和潜力。

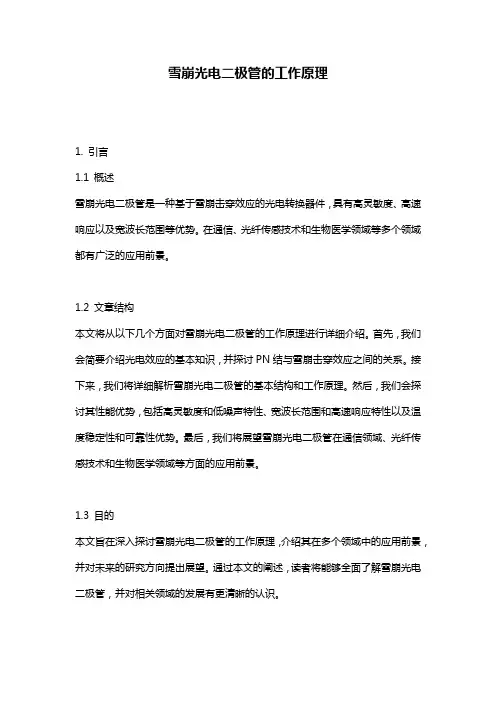

雪崩光电二极管的工作原理1. 引言1.1 概述雪崩光电二极管是一种基于雪崩击穿效应的光电转换器件，具有高灵敏度、高速响应以及宽波长范围等优势。
在通信、光纤传感技术和生物医学领域等多个领域都有广泛的应用前景。
1.2 文章结构本文将从以下几个方面对雪崩光电二极管的工作原理进行详细介绍。
首先，我们会简要介绍光电效应的基本知识，并探讨PN结与雪崩击穿效应之间的关系。
接下来，我们将详细解析雪崩光电二极管的基本结构和工作原理。
然后，我们会探讨其性能优势，包括高灵敏度和低噪声特性、宽波长范围和高速响应特性以及温度稳定性和可靠性优势。
最后，我们将展望雪崩光电二极管在通信领域、光纤传感技术和生物医学领域等方面的应用前景。
1.3 目的本文旨在深入探讨雪崩光电二极管的工作原理，介绍其在多个领域中的应用前景，并对未来的研究方向提出展望。
通过本文的阐述，读者将能够全面了解雪崩光电二极管，并对相关领域的发展有更清晰的认识。
2. 雪崩光电二极管的工作原理2.1 光电效应简介光电效应是指当光线照射到特定材料表面时，能量会被光子吸收并激发出带有电荷的粒子。
这种现象在光电器件中被广泛应用。
其中的一个重要器件就是雪崩光电二极管。
2.2 PN结与雪崩击穿效应PN结是一种半导体器件，由P型和N型半导体材料组成。
当PN 结与外加电压相连接时，会发生载流子（正电荷和负电荷）的流动。
而雪崩击穿效应是一种在PN 结中引起较大载流子数目增长的现象。
它发生于高反向偏置时，当载流子在强电场作用下获得足够的能量后，碰撞激活了更多晶格原子，进而产生更多自由载流子。
2.3 基本结构和工作原理雪崩光电二极管基本上由P-N 结、沟道和增强层组成。
在正向偏置下，沟道处于截止状态，没有载流子通过。
而在逆向偏置下，当光子照射到PN 结上时，会产生电子和空穴。
这些电子和空穴在电场的作用下被加速，并与晶格原子发生碰撞。
由于二次电离效应（即雪崩击穿效应），生成更多的自由载流子。
雪崩光电二极管（APD）1. 简介雪崩光电二极管（Avalanche Photodiode，简称APD）是一种特殊类型的光电二极管，通过利用光电效应将光能转化为电能。
与常规光电二极管相比，APD具有更高的增益和更低的噪声特性，使其在光通信、光电探测、光谱分析等领域中被广泛应用。
本文将介绍雪崩光电二极管的工作原理、特性以及应用领域等内容。
2. 工作原理APD的工作原理基于光电效应和雪崩效应。
光电效应：当光照射到APD的光敏区域时，光子激发了其中的电子，使其获得足够的能量越过禁带，成为自由电子。
这些自由电子在电场的作用下会向电极方向移动，产生电流。
雪崩效应：在雪崩区域，APD的结构被特别设计，使电子在电场的加速下能获得更高的能量，足够激发带负电量的离子。
这些离子再次被电场加速，撞击晶体结构，从而释放出更多的电子，形成一次雪崩放大效应。
这样，通过雪崩效应，每个光子都可以导致多个电子的释放，从而使APD具有较高的增益。
3. 特性APD具有以下几个主要特性：3.1 增益APD具有极高的增益特性，通常在100倍到1000倍以上。
这使得APD能够检测非常弱的光信号，并提供更高的信号到噪声比。
高增益也意味着APD可以克服光电二极管的缺点，如光元件的电子热噪声和放大噪声。
3.2 噪声APD的噪声水平相对较低，主要由雪崩噪声和暗电流噪声构成。
雪崩噪声是由于雪崩效应引起的电荷起伏。
暗电流噪声是与温度相关的内部电流，可以通过降低工作温度来减少。
3.3 响应速度APD的响应速度较高，可以达到几百兆赫兹的范围。
这使得APD适合于高速通信和高频率测量应用。
3.4 饱和功率APD具有饱和功率的概念，也称为最大接收功率。
这是指当光强度超过一定阈值时，APD的增益将不再增加，并导致其输出信号畸变。
因此，在设计APD应用时，需要注意光功率的控制，以避免饱和和信号畸变。
4. 应用领域APD在以下领域中得到了广泛应用：4.1 光通信APD可以提供高增益和低噪声的特性，使其成为光通信系统中常用的接收器元件。
雪崩光电二极管结构 anode雪崩光电二极管（Avalanche Photodiode，简称APD）是一种特殊的光电二极管，具有比普通光电二极管更高的增益和更低的噪声。
它是一种基于雪崩击穿效应的光电器件，具有很高的灵敏度和快速的响应速度，被广泛应用于光通信、光测量和光谱分析等领域。
APD的结构与普通光电二极管类似，主要包括P型和N型半导体材料构成的P-N结。
与普通光电二极管不同的是，APD的P-N结区域加有高电场，以实现雪崩击穿效应。
当光子进入APD时，会引发电子-空穴对的产生，然后受到高电场的作用，产生雪崩效应，使电子-空穴对数量成倍增加。
这种增加可以通过外加电压来控制，从而实现对光信号的放大。
APD的增益率（gain）是指在雪崩效应下，每个光子产生的电子-空穴对数量。
与普通光电二极管相比，APD的增益率要高得多，通常可达到100倍以上。
这使得APD可以检测非常微弱的光信号，提高了光电转换效率。
除了高增益率外，APD还具有较低的噪声水平。
噪声主要分为两种：热噪声和暗电流噪声。
热噪声是由于温度引起的杂散电流，可以通过降低工作温度来减小。
而暗电流噪声是指在没有光照射的情况下，由于材料本身的缺陷引起的电流波动。
由于APD的高增益特性，可以有效抵消暗电流噪声，从而提高信噪比。
APD的响应速度也较快，通常在纳秒级别。
这使得APD可以用于高速信号检测和快速数据传输。
在光通信领域，APD被广泛应用于光纤通信系统中的接收端，用于接收和放大光信号。
在光测量和光谱分析领域，APD也可用于检测和分析微弱的光信号，提高测量和分析的精度和灵敏度。
然而，APD也存在一些缺点。
首先，APD的工作电压较高，通常在几十伏到几百伏之间，这使得APD的驱动电路复杂。
其次，APD 对光信号的线性响应范围较窄，超过该范围就会产生非线性失真。
此外，APD对温度的敏感性较高，工作温度的变化会对其性能产生影响。
雪崩光电二极管是一种具有高增益、低噪声和快速响应的光电器件。
雪崩光电二极管参数
雪崩光电二极管是一种特殊类型的光电二极管，其主要参数包括：
1. 雪崩电压（Avalanche Voltage）：雪崩光电二极管在正向电压下工作时，当光子能量高于特定能量阈值时，会引发雪崩效应，即电流呈指数增长。
雪崩电压是指对应于雪崩效应开始的电压。
2. 雪崩增益（Avalanche Gain）：雪崩光电二极管在雪崩效应下，电流的放大倍数。
雪崩增益是指雪崩效应引起的电流与光电二极管接收到的光信号之间的比值。
3. 暗电流（Dark Current）：雪崩光电二极管在无光照射时产生的电流。
暗电流的大小决定了雪崩光电二极管的噪声特性。
4. 增益带宽积（Gain-Bandwidth Product）：雪崩光电二极管的雪崩增益与频率的乘积。
增益带宽积决定了雪崩光电二极管在高速应用中的性能。
5. 响应时间（Response Time）：雪崩光电二极管的响应时间是指从光信号到达光电二极管开始产生输出电流所需的时间。
响应时间的快慢决定了雪崩光电二极管在快速光信号检测和通信系统中的适用性。
以上是雪崩光电二极管的一些常见参数，不同型号和厂商的雪崩光电二极管可能具有不同的参数范围和性能特点。
半导体雪崩光电二极管
半导体雪崩光电二极管
semiconductor avalanche photodiode
具有内部光电流增益的半导体光电子器件，又称固态光电倍增管。
它应用光生载流子在二极管耗尽层内的碰撞电离效应而获得光电流的雪崩倍增。
这种器件具有小型、灵敏、快速等优点，适用于以微弱光信号的探测和接收，在光纤通信、激光测距和其他光电转换数据处理等系统中应用较广。
当一个半导体二极管加上足够高的反向偏压时，在耗尽层内运动的载流子就可能因碰撞电离效应而获得雪崩倍增。
人们最初在研究半导体二极管的反向击穿机构时发现了这种现象。
当载流子的雪崩增益非常高时，二极管进入雪崩击穿状态；在此以前，只要耗尽层中的电场足以引起碰撞电离，则通过耗尽层的载流子就会具有某个平均的雪崩倍增值。
碰撞电离效应也可以引起光生载流子的雪崩倍增，从而使半导体光电二极管具有内部的光电流增益。
1953年，K.G.麦克凯和K.B.麦卡菲报道锗和硅的PN结在接近击穿时的光电流倍增现象。
1955年，S.L.密勒指出在突变PN结中，载流子的倍增因子M随反向偏压V的变化可以近似用下列经验公式表示
M＝1/[1-(V/VB)n]
式中VB是体击穿电压,n是一个与材料性质及注入载流子的类型有关的指数。
当外加偏压非常接近于体击穿电压时，二极管获得很高的光电流增益。
PN结在任何小的局部区域的提前击穿都会使二极管的使用受到限制，因而只有当一个实际的器件在整个PN结面上是高度均匀时，才能获得高的有用的平均光电流增益。
因此，从工作状态来说，雪崩光电二极管实际上是工作于接近（但没有达到）雪崩击穿状态的、高度均匀的半导体光电二极管。
1965年，K.M.约翰逊及L.K.安德森等分别报道了在微波频率下仍然具有相当高光电流增益的、均匀击穿的半导体雪崩光电二极管。
从此，雪崩光电二极管作为一种新型、高速、灵敏的固态光电探测器件渐渐受到重视。
性能良好的雪崩光电二极管的光电流平均增益嚔可以达到几十、几百倍甚至更大。
半导体中两种载流子的碰撞离化能力可能不同，因而使具有较高离化能力的载流子注入到耗尽区有利于在相同的电场条件下获得较高的雪崩倍增。
但是，光电流的这种雪崩倍增并不是绝对理想的。
一方面，由于嚔随注入光强的增加而下降，使雪崩光电二极管的线性范围受到一定的限制，另一方面更重要的是，由于载流子的碰撞电离是一种随机的过程，亦即每一个别的载流子在耗尽层内所获得的雪崩增益可以有很广泛的几率分布,因而倍增后的光电流I比倍增前的光电流I0有更大的随机起伏，即光电流中的噪声有附加的增加。
与真空光电倍增管相比，由于半导体中两种载流子都具有离化能力，使得这种起伏更为严重。
一般将光电流中的均方噪声电流〈i戬〉表示为
〈i戬〉＝2qI0嚔2F(嚔)B
式中q为电子电荷,B为器件工作带宽，F(嚔)表示雪崩倍增过程所引起噪声的增加，称为过剩噪声因子。
一般情况下,F随嚔的变化情况相当复杂。
有时为简单起见，近似地将F表示为F＝嚔x,x称为过剩噪声指数。
F或x是雪崩光电二极管的重要参数。
由于F大于1，并随嚔的增加而增加，因而只有当一个接收系统（包括探测器件即雪崩光电二极管、负载电阻和前置放大器）的噪声主要由负载电阻及放大器的热噪声所决定时，提高雪崩增益嚔可以有效地提高系统的信噪比，从而使系统的探测性能获得改善；相反，当系统的噪声主要由光电流的噪声决定时，增加嚔就不再能使系统的性能改善。
这里起主要作用的是过剩噪声因子F的大小。
为获得较小的F值，应采用两种载流子离化能力相差大的材料，使具有较高离化能力的载流子注入到耗尽层，并合理设计器件结构。
载流子在耗尽层中获得的雪崩增益越大，雪崩倍增过程所需的时间越长。
因而，雪崩倍增过程要受到“增益-带宽积”的限制。
在高雪崩增益情况下,这种限制可能成为影响雪崩光电二极管响应速度的主要因素之一。
但在适中的增益下，与其他影响光电二极管响应速度的因素相比，这种限制往往不起主要作用，因而雪崩光电二极管仍然能获得很高的响应速度。
现代雪崩光电二极管增益-带宽积已达几百吉赫。
与一般的半导体光电二极管一样，雪崩光电二极管的光谱灵敏范围主要取决于半导体材料的禁带宽度。
制备雪崩光电二极管的材料有硅、锗、砷化镓和磷化铟等Ⅲ-Ⅴ族化合物及其三元、四元固熔体。
根据形成耗尽层方法的不同,雪崩光电二极管有PN结型(同质的或异质结构的PN结。
其中又有一般的PN结、PIN结及诸如N+PπP+结等特殊的结构)、金属半导体肖特基势垒型和金属-氧化物-半导体结构等。
与真空光电倍增管相比，雪崩光电二极管具有小型、不需要高压电源等优点，因而更适于实际应用；与一般的半导体光电二极管相比，雪崩光电二极管具有灵敏度高、速度快等优点，特别当系统带宽比较大时，能使系统的探测性能获得大的改善。
