1.系统形式
•39
2. 住 宅 地 热 辐 射 构 造
•40
3.地热辐射采暖地面构造
•41
4.采暖管敷设形式
•42
5.地热采暖主要材料
• 1）管材：交联聚乙烯（PE-X）管、耐热聚乙烯 （PE-RT）管、铝塑复合（XPAP）管、聚丙烯 （PP-R）管、聚丁烯（PB）管等。
• 2）附件：集水器、分水器、热表、阀门、管道连 接件、过滤器、自控元件等。
•2
3-1 采暖系统安装
• 采暖系统构成：管道、散热设备、附属装置等。 • 管道：总立管、干管、立管、支管。 • 散热设备：散热器 • 附属装置：阀门、补偿器、排气装置等。
•3
安装程序（任选一） 1.散热器 干管 立管 支管 2.干管 立管 散热器 支管 3.散热器 立管 支管
干管
安装基准:以水平线(50线),铅垂线等为准。

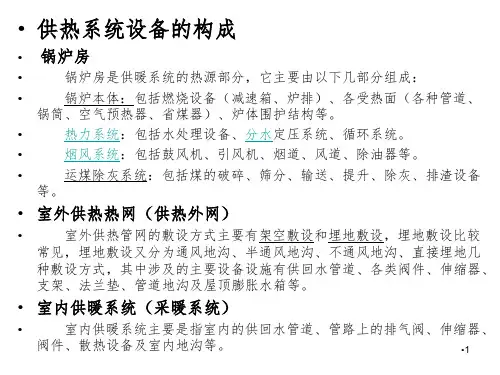

• 室内供暖系统（采暖系统）
•
室内供暖系统主要是指室内的供回水管道、管路上的排气阀、伸缩器、
阀件、散热设备及室内地沟等。
•1
• 供暖系统的分类
• 按照热媒的不同可以分为：热水供暖系统、蒸汽 供暖系统、热风采暖系统；
• 按照热源的不同又分为：热电厂供暖、区域锅炉 房供暖、集中供暖等三大类。
• 按热煤温度的不同，热水供暖系统可分为低温供 暖系统(供水温度t<100℃)和高温供暖系统（供水 温度t≥100℃）。室内热水供暖系统大多采用低温 水供暖，设计供回水温度采用95℃/70℃，高温水 供暖宜在生产厂房中使用。
•4
附：采暖识图
• 一、 采暖施工图一般规定
• 1.线型： 基本宽度b宜选用0.18 mm、0.35 mm、0.5 mm、 0.7 mm、1.0 mm。执行《暖通空调制图标准》(GB/T 50114—2001) 。室外供热管网按《供热工程制图标准》 （CJJ/T 78—97）执行。
