厨房台面到底能不能装不锈钢
装修房子两年前,当爸爸坚决要做不锈钢厨房台面时,对于我这种对橱柜台面颜值控的来说,总是觉得不锈钢台面很冷,磕碰可能严重划伤,听别人说会出现严重空鼓现象,直到真正的两年经验证明许多家庭想错了。
首先不锈钢台面有很多型号,分304不锈钢,普通的等,我家是安装304不锈钢台面,幻想自己安装是不是缺乏美感,但说服不了父亲，可是安装完以后的效果完全超出我的期望。
不锈钢橱柜台面不能搭配深色橱柜，比如灰色、黑色等，假如这样不仅是看上去冷冰冰的，时间一长人觉得很压抑，所以一定要搭配亮色的橱柜，比如紫色、橙色、棕色、蓝色、白色等都很漂亮。
除了外观,不锈钢有很多优势,比如台面不裂缝,每日泄漏水必不惧怕,更害怕台面的细菌,导致台面不卫生,清理很方便,没有像别人那么容易说刮花,唯一真正的经验知道,假如有刮花,石英石也可以刮花。
不锈钢台面硬度较高,并不是那么容易空鼓,耐高温,即使煮沸的热锅或热食物上面也不怕烫,不锈钢最大的好处是不会改变颜色,即使超过10年,脏了用擦布和新的一样明亮。
而镶边时，不用担心镶边，现在师傅有专业的机器，会将镶边焊丝打磨光滑，手感很好，不锈钢台面是现在比较流行的橱柜台面材料，其次是石英石。
提醒大家的是,如果想保护台面没有刮痕,避免用钢丝球刷,这样时间一长,上面会有刮痕,还有很多人说不锈钢只适合酒店使用,现在的家装使用不锈钢台面的很多啦,避免被坑。
锅炉锅筒鼓包原因分析及预防2010年在对我市某化工企业一台2T/H的卧室快装锅炉进行内部检验时，发现锅筒底部距前管板750mm处有一个400×350mm、高度为30mm的鼓包，。
锅炉受压部件水侧水垢厚度（3-4）mm，锅筒底部尤其是鼓包区域堆积大量水垢片，最高堆积厚度达150mm左右。
炉膛内鼓包外表面有明显的氧化皮，厚度为1.0mm左右（其中鼓包顶部氧化皮厚度为1.5mm），经锤击脱落。
经测厚发现鼓包处壁厚减薄明显，其中厚度最薄处位于鼓包的顶部3（如图1），壁厚为10.2mm，该台锅炉型号为DZL2-1.0-AⅡ，2008年12生产，锅筒直径为1620mm,长度为3240mm。
锅筒材质为16MnG，壁厚为14mm。
图11.2图1为切割下来的锅筒钢板，其中3为鼓包区域，2和4为鼓包边缘区域，1和5为未鼓包区域。
图2 锅筒鼓包处内外部及邻近区域布氏硬度图2为鼓包处及邻近区域硬度测试曲线，一般16MnG经热轧或正火处理后的布氏硬度在150~200之间，从图2中可知，锅筒内部的布氏硬度在整体较锅筒外部高8.5HB，鼓包处外部抗拉强度，由经验公式求得约为σ b min=3.45×118=407.1MPa，比16MnG材质正常的抗拉强度值（σb=525MPa）低117.9MPa，下降了22.5%。
通常材料的抗拉强度只允许下降5%。
1.3 化学成分分析使用Arc-Met8000光谱仪，对锅筒鼓包处的内外面进行光谱分析，结果表明：锅筒外部鼓包处的C含量最低，仅0.126%，而该锅筒的原始C含量为0.15%，脱碳较为严重。
而锅筒外部较锅筒内部脱碳更严重，这与外部直接受炉膛的高温火焰加热有关，由于C含量下降较多，导致材料的强度下降明显。
1.4 金相分析对鼓包区及鼓包邻近区域进行金相分析，如图3a、b所示。
图3 锅筒鼓包处及邻近区域显微组织分析表明，远离鼓包区域，组织较为正常，为均匀分布的F+P，硬度稍微下降，有轻微的条带状和撕裂状痕迹，珠光体球化轻微；处于鼓包边缘区域的金相组织出现明显的偏析，条带状和撕裂痕迹非常明显，硬度下降幅度较大，部分组织表面有氧化痕迹，部分珠光体球化严重；处于鼓包区域的金相组织大部分是铁素体，锅筒外部过烧较严重，晶界模糊，部分组织颜色发蓝发红，珠光体大部分球化，导致力学性能恶化，微观组织有被撕裂的痕迹，强度下降，表明该处长期承受了A c3左右的高温。
厨房装修最主要的就是讲究耐用和耐脏，尤其是厨房的台面经常会弄到油污，材质的选择就变的很重要。
很多人发来疑问说不知道选不锈钢还是石英石，今天我们就来讨论一下哪个更好。
1、不锈钢台面
首先要知道的是不锈钢台面并不是一块不锈钢板，而是在防火板上覆盖了一层薄薄的不锈钢板，一般厚度为1mm或者1.2mm，薄一些的反而更好，就算起鼓了也很好处理、恢复。
不锈钢台面的抗菌、抑菌性非常好，因为没有孔隙基本上不会滋生细菌，而且也很好擦洗、耐脏、耐烫。
可以根据橱柜的形状定制，和水槽、灶台等安装在一起整体感很不错。
有人会说不锈钢太过冷硬不适合家庭装修，其实需要用到不锈钢的也只有台面，并不会过多影响整体效果。
并且现在也有很多欧美一体化的现代橱柜，美观性大大的提高了，还可以做拉丝、压花等多种花样。
不过缺点是不锈钢板毕竟是包在防火板上的，脱胶了的话就会起鼓。
而且在转角等部位的处理手段还有待提高，还是会留下一些缝隙。
2、石英石台面
石英石台面一般是用碎玻璃和石英砂制成的，也算是人造的所以能无缝拼贴，而且耐磨性和硬度都不错，不会被轻易刮伤。
因为石英石相当于是复合材料，石材内部是处在真空状态下的致密无孔，它就不容易渗漏污渍，抗菌性也是很好的。
天然的石英砂是很好的耐火材料，所以做了台面之后具有阻燃、耐火耐高温的特性。
缺点就是石英石硬度太大加工起来不方便，形状也是比较单一的。
而且石英的含量决定了它的质量，所以市场上也是鱼龙混杂，价格更是悬殊很大。

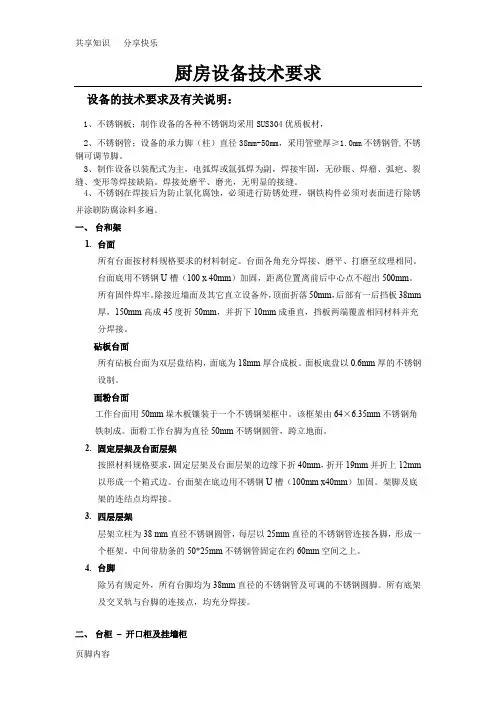

厨房设备技术要求设备的技术要求及有关说明：1、不锈钢板；制作设备的各种不锈钢均采用SUS304优质板材，2、不锈钢管；设备的承力脚（柱）直径38mm-50mm，采用管壁厚≥1.0mm不锈钢管,不锈钢可调节脚。
3、制作设备以装配式为主，电弧焊或氩弧焊为副，焊接牢固，无砂眼、焊瘤、弧疤、裂缝、变形等焊接缺陷。
焊接处磨平、磨光，无明显的接缝。
4、不锈钢在焊接后为防止氧化腐蚀，必须进行防锈处理，钢铁构件必须对表面进行除锈并涂刷防腐涂料多遍。
一、台和架1.台面所有台面按材料规格要求的材料制定。
台面各角充分焊接、磨平、打磨至纹理相同。
台面底用不锈钢U槽（100 x 40mm）加固，距离位置离前后中心点不超出500mm。
所有固件焊牢。
除接近墙面及其它直立设备外，顶面折落50mm，后部有一后挡板38mm 厚，150mm高成45度折50mm，并折下10mm成垂直，挡板两端覆盖相同材料并充分焊接。
砧板台面所有砧板台面为双层盘结构，面底为18mm厚合成板。
面板底盘以0.6mm厚的不锈钢设制。
面粉台面工作台面用50mm垛木板镶装于一个不锈钢架框中。
该框架由64×6.35mm不锈钢角铁制成。
面粉工作台脚为直径50mm不锈钢圆管，跨立地面。
2.固定层架及台面层架按照材料规格要求，固定层架及台面层架的边缘下折40mm，折开19mm并折上12mm 以形成一个箱式边。
台面架在底边用不锈钢U槽（100mm x40mm）加固。
架脚及底架的连结点均焊接。
3.四层层架层架立柱为38 mm直径不锈钢圆管，每层以25mm直径的不锈钢管连接各脚，形成一个框架。
中间带肋条的50*25mm不锈钢管固定在约60mm空间之上。
4.台脚除另有规定外，所有台脚均为38mm直径的不锈钢管及可调的不锈钢圆脚。
所有底架及交叉轨与台脚的连接点，均充分焊接。
二、台柜–开口柜及挂墙柜1.柜身以材料规格要求的材料制成。
所有顶面，底架及底面均妥善加固。
门框连结点的前部表面充分焊接、磨平。
