tda2822m

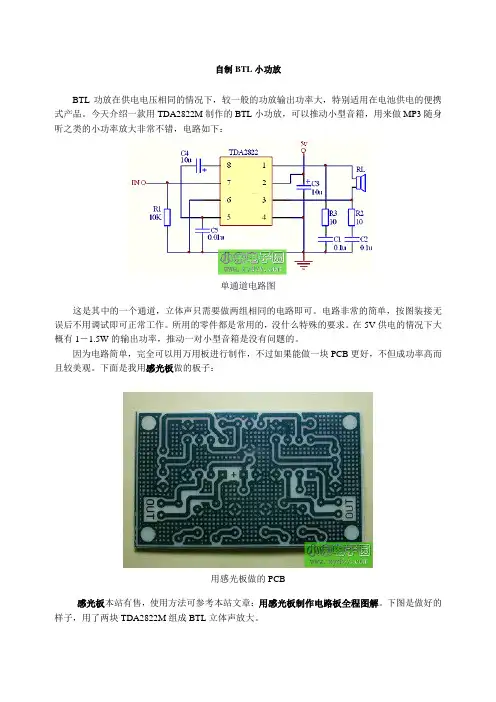

自制BTL小功放BTL功放在供电电压相同的情况下，较一般的功放输出功率大，特别适用在电池供电的便携式产品。

今天介绍一款用TDA2822M制作的BTL小功放，可以推动小型音箱，用来做MP3随身听之类的小功率放大非常不错，电路如下：单通道电路图这是其中的一个通道，立体声只需要做两组相同的电路即可。

电路非常的简单，按图装接无误后不用调试即可正常工作。

所用的零件都是常用的，没什么特殊的要求。

在5V供电的情况下大概有1－1.5W的输出功率，推动一对小型音箱是没有问题的。

因为电路简单，完全可以用万用板进行制作，不过如果能做一块PCB更好，不但成功率高而且较美观。

下面是我用感光板做的板子：用感光板做的PCB感光板本站有售，使用方法可参考本站文章：用感光板制作电路板全程图解。

下图是做好的样子，用了两块TDA2822M组成BTL立体声放大。

做好的立体声BTL小功放板555系列制作－触摸式照明灯延迟开关（1）本节介绍的触摸式照明灯延时开关，使用时只要用手摸一下开关上的触摸电极片，电灯就会点亮，延迟一段时间后，电灯自行熄灭。

电路原理触摸式照明灯延迟开关电路如下图所示，电路由555时基电路、电源电路、晶闸管开关电路等几部分组成。

触摸式照明灯延迟开关（1）555时基电路A结成典型的单稳态工作模式，其暂态时间由R3、C3的数值决定。

电源电路由二极管VD1、稳压管VS及阻容元件R1、C1、C2组成，属典型的电容降压整流稳压电路，接通220V交流电压后，C2两端可输出12V左右的直流电压，供给时基电路用电。

触摸电路由触摸电极片M、二极管VD2及电阻R4构成。

平时电路处于稳态时，555时基电路的3脚输出低电平，双向晶闸管VTH因无触发电流而处于关断态，照明灯EL不亮。

当人手触碰电极片M时，人体感应的杂波信号经R4注入555的触发端2脚，并经VD2整流得到负脉冲触发信号使555时基电路翻转进入暂态，3脚突变为高电平，经R2加到VTH的门极，使VYH开通，EL便点亮发光。

TDA2822M制作简单的⽴体声功放电路集USB供电电脑⾳箱电路这是USB供电的电脑⾳箱的电路原理图，它⼴泛应⽤于电脑多媒体⾳箱。

在电路的单chipbased设计，低压电器电源，电脑USB电源的兼容性，简单的散热，价格 这是USB供电的电脑⾳箱的电路原理图，它⼴泛应⽤于电脑多媒体⾳箱。

在电路的单chipbased设计，低压电器电源，电脑USB电源的兼容性，简单的散热，价格低廉，⼤的灵活性和⼴泛的温度公差。

在电路的核⼼是集成电路TDA2822M。

实际上，这个IC是在单⽚式8⽆铅微型DIP(双列直插式封装)。

它被设计为双电池供电的声⾳播放器的⾳频功率放⼤器使⽤。

TDA2822M的特点是⾮常低的静态电流，低交越失真，直流电源电压下降到1.8伏，最⼩输出功率约450毫⽡/通道，5V直流电源输⼊4欧姆扬声器。

⼀个理想的功放基本上可以作为⼀个电路，它可以提供到外部负载，⽽⽆需产⽣⼤量的信号失真和⾳频功率，⽽⽆需耗费极端静态电流。

该电路由5V直流电源从计算机的USB端⼝索取。

当打开电源开关S1“上的⽴场，5V电源延长对电路和电源指⽰灯红⾊的LED1⽴即亮起。

电阻R1实际上是⼀个电流浪涌限制器和电容C1和C4作为缓冲区的⼯作。

电路的⼯作如何? 电路的操作⾮常简单。

从电脑⾳频端⼝或⽿机端⼝，⾳频信号反馈对放⼤电路通过R2和C2(左声道)，R3和C3(forright通道)。

作为potensiometer VR1的左(L)通道的⾳量控制器，⽽potensiometer的VR2⽤于控制权的⾳量(R)频道。

TDA2822M 7脚接收左声道声⾳信号和引脚6接收右声道信号，通过VR1和VR2相应。

驱动左，右扬声器放⼤信号可以在引脚1和IC1的3脚得到相应。

元件R5和C8，R6和C10组成的经典Zobel⽹络。

构建⼀个中等⼤⼩的电路，通⽤PCB和括在⼀个适当的情况下。

这真的是建议利⽤TDA2822M集成电路插座。

外部连接应该要适当屏蔽电线的⼯作改进的结果⼆：焊接后的图⽚TDA2822,放⼤电路笔者购买DM500机已有两、三个年头了，也经常刷各种版本的系统．但该机⾳量⼩的⽑病却始终⽆法根治。

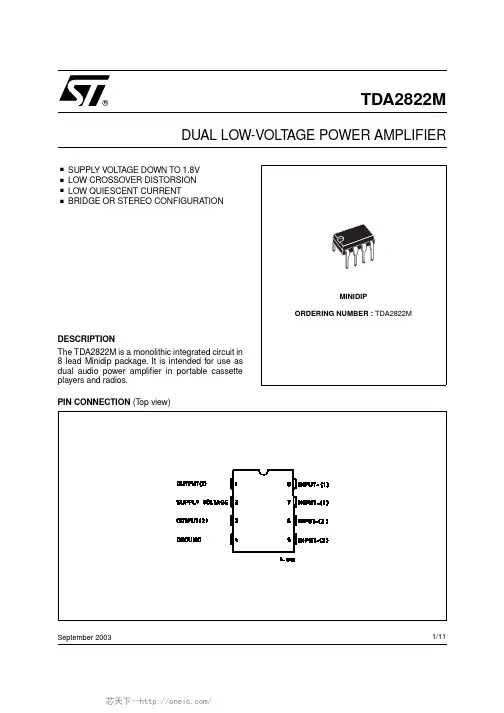

Test Conditions
Min. Typ. Max. Unit
STEREO (test circuit of Figure 1)
Vs
Supply Voltage
Vo Quiescent Output Voltage
Id
Quiescent Drain Current
Ib
Input Bias Current
d Gv Ri eN
SVR
Distortion Closed Loop Voltage Gain Input Resistance Total Input Noise
Supply Voltage Rejection
RL = ∞ RL = 8Ω
RL = 32Ω
RL = 16Ω RL = 8Ω RL = 4Ω
Figure 12 : Total Power Dissipation versus Output Power (Bridge)
Figure 13 : Total Power Dissipation versus Output Power (Bridge)
Figure 14 : Total Power Dissipation versus Output Power (Bridge)
Type
TDA 7220 TDA 7211A TEA 1330 TDA 7282 TDA 2822M
Supply Voltage
1.5 V to 6 V 1.2 V to 6 V 3 V to 15 V 1.5 V to 6 V 1.8 V to 15 V
Type
TDA 7220 TDA 7211A TEA 1330 TDA 2822M
0.2

实训五TDA2822M单声道功放
一、电路说明
TDA2822M是意法半导体(ST)早期专门为便携式录放音设备开发的双通道单片功率放大集成电路，具有低交越失真和低静态电流的特点，适用于立体声和桥式放大(BTL)方式。

TDA2822M还有一个独特之处就是工作电压范围很宽，在2V-12V范围内都可以正常工作，不过除非是用于耳机放大器，最好还是让TDA2822M工作于3V以上电压。

本电路是用一块TDA2822M功放集成电路接成单声道的桥式放大(BTL)方式，很少的外围元件，不用装散热器，放音效果也令人满意。

二、电路参数
电源电压: 2V-12V
输出功率: 2W (1KHz,8Ω,9V,10%总失真)
静态电流: ≤9mA (Vcc=3V)
谐波失真: 0.2% (1kHz，8Ω～32Ω)
闭环增益: 39dB (典型值)
负载范围: ≥4Ω
三、材料清单
四、PCB布线规则建议
（1）关闭DRC Error Markers。

（2）线宽建议1.5mm（60mil）以上，不小于0.5mm（20mil）。

（3）线间距不小于0.5mm（20mil）。

（4）可放置敷铜。

（5）放置字符串：学号最后两位+名字拼音第一个字母+项目序号。

例如：66号张三同学做实训五，应在电路板焊锡面放置字符串“66ZS05”（按x键翻转为镜像）。

五、钻孔说明：
（1）电位器、2P接线端子钻孔1.0mm；
（2）DIP8 IC插座、PIN2排针钻孔0.8mm；
（3）其它器件钻孔0.6mm。
