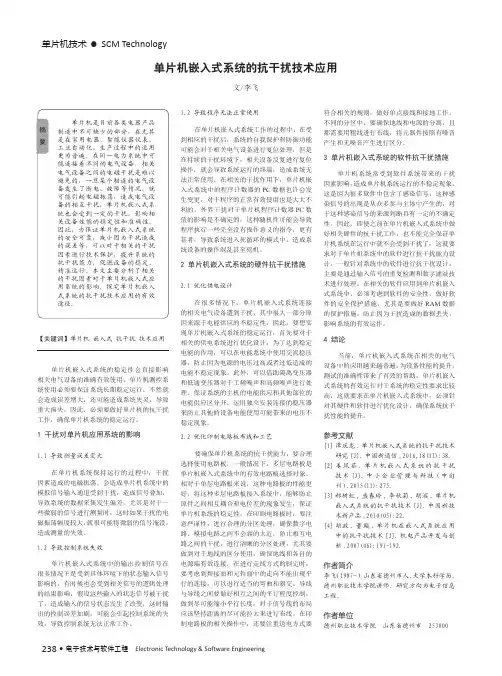

238 •电子技术与软件工程Electronic Technology & Software Engineering单片机技术 • SCM Technology
【关键词】单片机 嵌入式 抗干扰 技术应用
单片机嵌入式系统的稳定性会直接影响
相关电气设备的准确有效使用，单片机测控系
统使用必须要保证系统长期稳定运行，不然就
会造成误差增大，还可能造成系统失灵，导致
重大损失，因此，必须要做好单片机的抗干扰
工作，确保单片机系统的稳定运行。
1 干扰对单片机应用系统的影响
1.1 导致测量误差变大
在单片机系统保持运行的过程中，干扰
因素造成的电磁振荡，会造成单片机系统中的
模拟信号输入通道受到干扰，造成信号叠加，
导致系统的数据采集发生偏差。尤其是对于一
些微弱的信号进行测量时，这时如果干扰的电
磁振荡幅度较大，就很可能将微弱的信号淹没，
造成测量的失效。
1.2 导致控制系统失效
单片机嵌入式系统中的输出控制信号在
很多情况下是受到具体环境下的状态输入信号
影响的，有时候也会受到相关信号的逻辑处理
的结果影响，假设这些输入的状态信号被干扰
了，造成输入的信号状态发生了改变，这时输
出的控制误差加剧，可能会引起控制系统的失
效，导致控制系统无法正常工作。单片机嵌入式系统的抗干扰技术应用
文/李飞
单片机是目前各类电器产品制造中不可缺少的部分，在尤其是在家用电器、智能仪器仪表、工业自动化、生产过程中的运用更为普遍。在同一电力系统中可能连接着不同的电气设备，相关电气设备之间的电磁干扰是难以避免的，一旦某个相连的电气设备发生了断电、故障等情况，就可能引起电磁振荡，造成电气设备的相互干扰，单片机嵌入式系统也会受到一定的干扰，影响相关设备性能的稳定性和准确性。因此，为保证单片机嵌入式系统的安全可靠，减小因为干扰造成的误差等，可以对于相关的干扰因素进行技术保护，提升系统的抗干扰能力，促进设备的稳定、精准运行。本文主要分析了相关的干扰因素对于单片机嵌入式应用系统的影响，探究单片机嵌入式系统的抗干扰技术应用的有效途径。摘 要1.2 导致程序无法正常使用
基于STM32单片机的嵌入式系统开发与应用研究
一、概述
随着科技的不断发展，嵌入式系统已成为今天的主流技术之一。它不仅广泛应用于汽车、航空、机器人等领域，还被广泛应用于生活中的各种产品中。其中，基于STM32单片机的嵌入式系统因为其先进的架构和性能优势，在嵌入式系统领域中得到了广泛的应用。
本文将介绍基于STM32单片机的嵌入式系统开发与应用研究，包括STM32单片机的技术特点、系统设计开发流程以及应用案例分析等内容。
二、STM32单片机技术特点
STM32单片机是欧洲ST公司推出的一种高性能、低功耗的嵌入式系统单片机。它采用ARM Cortex-M3内核，拥有高速的闪存、大容量的SRAM和多种外设接口，可以轻松满足嵌入式系统的各种需求。此外，STM32单片机还具有以下技术特点：
1.强大的计算能力：采用Cortex-M3内核，主频高达72MHz，能够满足高要求的计算需求。 2.多样化的外设：包括多种串口、SPI、CAN、USB等外设接口，可以适应不同的应用场景。
3.低功耗设计：采用了深度睡眠模式和动态电压调节技术，能够极大地降低系统的功耗。
4.丰富的软件支持：提供了一整套完整的软件开发套件，包括编译器、调试器、IDE等，开发者能够轻松完成系统开发。
以上这些特点使得STM32单片机成为了目前市场上最为成熟和先进的嵌入式系统单片机之一。
三、系统设计开发流程
基于STM32单片机的嵌入式系统开发可以分为以下几个步骤：
1.确定需求和规格：在进行系统设计前，需要明确系统的功能、性能要求、外设接口等各种需求和规格。
2.选择芯片型号：根据需求和规格，选择适合的芯片型号，STM32单片机有多个型号可供选择，可以根据实际需求选择不同的型号。
3.硬件设计：根据所选的芯片型号设计电路原理图和PCB板。
4.软件设计：根据硬件设计完成软件编写，可以采用C语言、汇编语言等编程语言。 5.调试和验证：完成硬件和软件的开发后，进行调试和验证，确保系统可以正常工作。
单片机的原理及应用
单片机（Microcontroller Unit，简称MCU）是一种集成电路，具有处理器核心、存储器和各种外设接口，被广泛应用于各个领域。本文将介绍单片机的原理以及一些常见的应用。
一、单片机的原理
单片机作为一种嵌入式系统，其原理是通过将处理器、存储器和外设集成在一个芯片上，形成一个完整的计算机系统。这种集成能力使得单片机具备了较高的性能和灵活性。具体来说，单片机的原理包括以下几个方面：
1. 处理器核心：单片机内部搭载了一个或多个处理器核心，常见的有8位、16位和32位处理器核心。处理器核心负责执行指令集中的指令，对输入信号进行处理并控制外设的工作。
2. 存储器：单片机内部包含了程序存储器（ROM）和数据存储器（RAM）。ROM用于存储程序代码，RAM用于存储数据。这些存储器的容量和类型不同，可以根据实际需求进行选择。
3. 外设接口：单片机通过外设接口与外部设备进行通信。常见的外设接口包括通用输入输出（GPIO）、串行通信接口（UART、SPI、I2C）、模拟数字转换器（ADC）等。外设接口使单片机能够与其他硬件设备进行数据交互。 4. 时钟系统：单片机需要一个稳定的时钟信号来同步处理器和各个外设的工作。时钟系统通常由晶振和计时电路组成，产生稳定的时钟信号供单片机使用。
二、单片机的应用
单片机作为一种高性能、低成本、小体积的集成电路，广泛应用于各个领域。以下是一些单片机的常见应用：
1. 家电控制：单片机可以作为家电控制系统的核心，通过与传感器、执行器等外部设备的连接，实现对家电的智能控制。例如，通过使用单片机可以实现空调、电视、洗衣机等家电的远程控制和定时控制等功能。
2. 工业自动化：单片机在工业自动化中发挥着重要的作用。它可以用于控制和监控工业设备，实现自动化生产。例如，生产线上的温度、压力、速度等参数可以通过单片机进行实时采集和控制。
3. 智能交通：交通系统中的信号灯、执法摄像头等设备可以利用单片机进行控制和管理。通过单片机，可以实现交通信号的智能优化、车辆识别等功能，提高交通效率和安全性。
单片机嵌入式系统原理及应用课后答案
【篇一：单片机原理及嵌入式系统设计 第一次作业习题】
1、 用8位二进制数表示出下列十进制数的补码 ：
+65 、—115
[+65]补 ：0100 0001[-115]补：1100 1101
2 、 写出十进制数12.4用的bcd码和二进制数：
bcd码：0001 0010.0100 二进制数：1100.0110011001100110（结果保留16位小数） 3 、 当采用奇校验时，ascii码1000100和1000110的校验位d7应为何值？这2个代码所代表的字符是什么？
答：分别为0和1，代表字符分别是d和f
4、计算机由(运算器、控制器、存储器、输入设备、输出设备)五部分组成。
5、画出微机的组成框图，说明三总线的作用。
数据总线db：在控制总线的配合下传递cpu的输入/输出数
地址总线ab：选择芯片或选择芯片中的单元，以便cpu通过控制总线让数据总线与该单元之间单独传输信息
控制总线cb：配合数据总线与地址总线起作用，负责传递数据总线或地址总线的有效时刻和数据总线的传输方向等信息
6、8位微机所表示的无符号数、带符号数、bcd码的范围分别是多少？
答：8位微机所表示的无符号数范围：0~255带符号数范围：-128~+127
bcd码范围：0~99
7、1001001b分别被看作补码、无符号数、ascii码、bcd码时，它所表示的十进制数或字符是什么？
答：分别是补码73，无符号数73，bcd码49
8、举例说出单片机的用途。
答：比如马路上红路灯的时间控制;洗衣机的洗涤、甩干过程的自动控制等
9、举例说明cpu执行指令的过程。
答：计算机每执行一条指令都可分为三个阶段进行。即取指令、分析指令、执行指令。根据程序计数器pc中的值从程序存储器读出现行指令，送到指令寄存器。将指令寄存器中的指令操作码取出后进行译码，分析其指令性质。如指令要求操作数，则寻找操作数地址。
