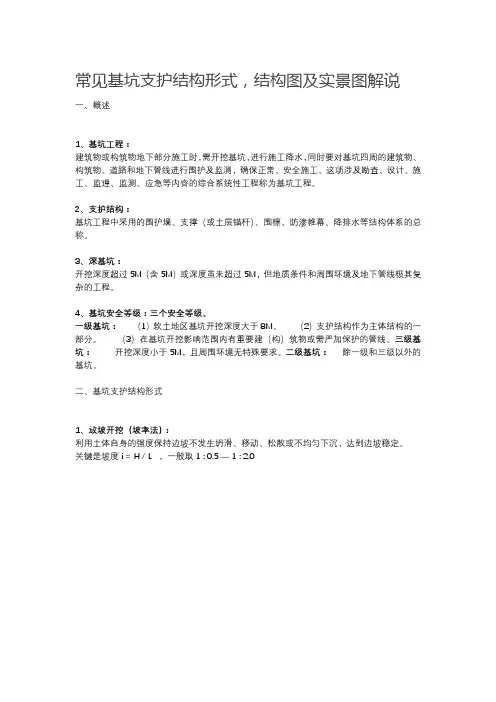

常见基坑支护结构形式，结构图及实景图解说一、概述1、基坑工程：建筑物或构筑物地下部分施工时，需开挖基坑，进行施工降水，同时要对基坑四周的建筑物、构筑物、道路和地下管线进行围护及监测，确保正常、安全施工。

这项涉及勘查、设计、施工、监理、监测、应急等内容的综合系统性工程称为基坑工程。

2、支护结构：基坑工程中采用的围护墙、支撑（或土层锚杆）、围檩、防渗帷幕、降排水等结构体系的总称。

3、深基坑：开挖深度超过5M（含5M）或深度虽未超过5M，但地质条件和周围环境及地下管线极其复杂的工程。

4、基坑安全等级：三个安全等级。

一级基坑：（1）软土地区基坑开挖深度大于8M。

（2）支护结构作为主体结构的一部分。

（3）在基坑开挖影响范围内有重要建（构）筑物或需严加保护的管线。

三级基坑：开挖深度小于5M，且周围环境无特殊要求。

二级基坑：除一级和三级以外的基坑。

二、基坑支护结构形式1、放坡开挖（坡率法）：利用土体自身的强度保持边坡不发生坍滑、移动、松散或不均匀下沉，达到边坡稳定。

关键是坡度i = H / L ，一般取1 : 0.5 — 1 : 2.0一般适用于杂填土、粘性土或粉性土，且环境条件允许的基坑。

2、土钉墙：由被加固土体、设置于土中的土钉体和挂钢筋网的喷射砼面板等共同作用形成的补强复合土体。

一般适用于：（1）稍密至中密状态的粉性土、砂土；（2）密实的碎石土层；（3）坚硬状态的含砾粘性土及风化岩层；（4）可塑至硬塑状态的一般粘性土；（5）素填土、人工杂填土；以上土层安全等级为二、三级的基坑。

注意：土钉墙在软粘土中（塘泥、淤泥、淤泥质粘土、淤泥质粉质粘土等）要严格控制，特别是周围环境要求较严的基坑点这 .☞免费下载施工技术资料。

3、复合土钉墙土方开挖前施打水泥搅拌桩、振动灌注桩、钢板桩、木桩等，然后按土钉墙的施工方法进行施工。

排桩复合土钉4、水泥重力式挡墙：水泥搅拌桩（旋喷桩）采用格栅形或连续形布置形成重力坝墙。

有时增加砼桩、钢板桩、毛竹等，以增强挡墙的强度。

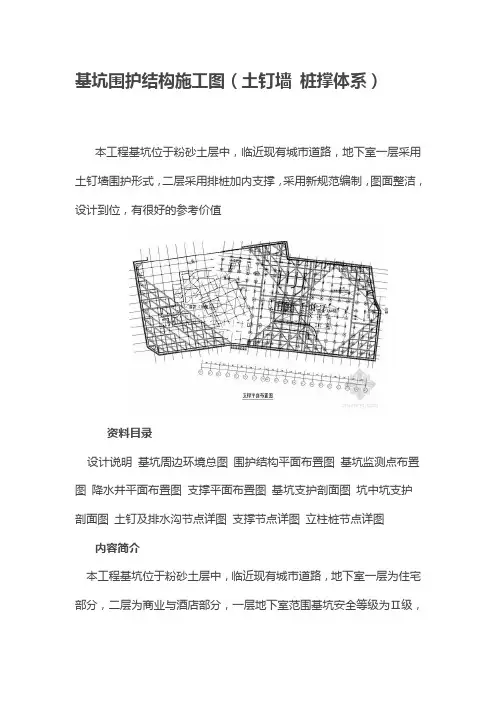

基坑围护结构施工图（土钉墙桩撑体系）
本工程基坑位于粉砂土层中，临近现有城市道路，地下室一层采用土钉墙围护形式，二层采用排桩加内支撑，采用新规范编制，图面整洁，设计到位，有很好的参考价值
资料目录
设计说明基坑周边环境总图围护结构平面布置图基坑监测点布置图降水井平面布置图支撑平面布置图基坑支护剖面图坑中坑支护剖面图土钉及排水沟节点详图支撑节点详图立柱桩节点详图内容简介
本工程基坑位于粉砂土层中，临近现有城市道路，地下室一层为住宅部分，二层为商业与酒店部分，一层地下室范围基坑安全等级为Ⅱ级，
二层地下室范围基坑安全等级为Ⅰ级。

一层部分采用土钉墙围护形式，二层部分采用排桩加内支撑。

坑外采用三轴搅拌桩止水，坑内采用自流深井降水。

土钉：搅拌式锚管土钉，普通钢管土钉
止水帷幕：650@900和‚850@1200三轴水泥搅拌桩，套打一孔法施工
高压旋喷桩：桩径600，桩间距400，采用双重管法施工
钻孔灌注桩：桩径800mm/900mm
支撑体系：现浇C30钢筋混凝土
立柱桩：“口”字形钢格构柱
22张，编制于2013年。

桩撑支护剖面
坑中坑支护
土钉及排水沟节点详图
钢立柱详图支撑节点大样图
土钉墙支护。
