国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义,3.1识别色：用以识别工业管道内物质种类的颜色。

3.2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3危险标识：表示工业管道内的物质为危险化学品。

3.4消防标识：表示工业管道内的物质专用于灭火。

4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。

4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N2、H2SO4、CH3OH。

5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。

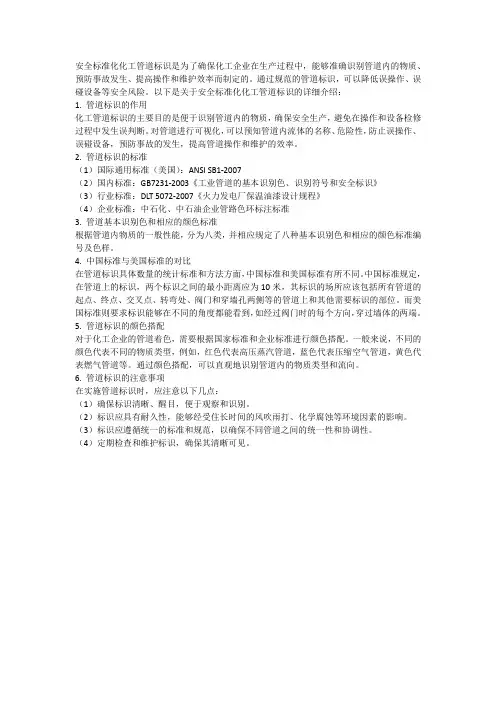

安全标准化化工管道标识是为了确保化工企业在生产过程中，能够准确识别管道内的物质、预防事故发生、提高操作和维护效率而制定的。

通过规范的管道标识，可以降低误操作、误碰设备等安全风险。

以下是关于安全标准化化工管道标识的详细介绍：1. 管道标识的作用化工管道标识的主要目的是便于识别管道内的物质，确保安全生产，避免在操作和设备检修过程中发生误判断。

对管道进行可视化，可以预知管道内流体的名称、危险性，防止误操作、误碰设备，预防事故的发生，提高管道操作和维护的效率。

2. 管道标识的标准（1）国际通用标准（美国）：ANSI SB1-2007（2）国内标准：GB7231-2003《工业管道的基本识别色、识别符号和安全标识》（3）行业标准：DLT 5072-2007《火力发电厂保温油漆设计规程》（4）企业标准：中石化、中石油企业管路色环标注标准3. 管道基本识别色和相应的颜色标准根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样。

4. 中国标准与美国标准的对比在管道标识具体数量的统计标准和方法方面，中国标准和美国标准有所不同。

中国标准规定，在管道上的标识，两个标识之间的最小距离应为10米，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

而美国标准则要求标识能够在不同的角度都能看到，如经过阀门时的每个方向，穿过墙体的两端。

5. 管道标识的颜色搭配对于化工企业的管道着色，需要根据国家标准和企业标准进行颜色搭配。

一般来说，不同的颜色代表不同的物质类型，例如，红色代表高压蒸汽管道，蓝色代表压缩空气管道，黄色代表燃气管道等。

通过颜色搭配，可以直观地识别管道内的物质类型和流向。

6. 管道标识的注意事项在实施管道标识时，应注意以下几点：（1）确保标识清晰、醒目，便于观察和识别。

（2）标识应具有耐久性，能够经受住长时间的风吹雨打、化学腐蚀等环境因素的影响。

XXX公司管道着色及标识标注标准XXX公司生产技术部编制2020年8月1日管道着色及标识标注标准1、管道标注顺序为：物料名称－流向箭头。

2、中文字符、数字、化学符号、英文字符均使用宋体。

3、标注字大小要求为：管道（含保护层）外径（mm）字体高度（mm）箭头高度b1（mm）箭头长度a（mm)箭尾长度a1（mm)箭尾高度b(mm)20～50 30 30 18 27 12 51～100 40 40 24 36 16 101～200 60 60 36 53 24 201～400 80 80 47 71 32 ＞400 100 100 59 89 40箭头尺寸示意如下：注意：（1）管线标识牌中需标注物料名称及箭头方向，物料名称在箭头尾侧。

（2）管道直径为包含保温层直径。

（3）标识牌尺寸：管道规格DN≤50的标识牌边缘距离字体及箭头外沿10mm，管道规格DN＞50的标识牌边缘距离字体及箭头外沿15mm。

4、管道标识、颜色使用规定(1)根据国家GB 7231—2003标准，对管道内物质的一般性能，分为八类，并规定了八种基根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

根据我公司实际情况，结合国家标准，规范管道着色及标识标注标准要求为：公司管道着色及标识标注标准序号物料名称物料代号公司管道涂色要求管道标识底色标识字体及箭头颜色1 氯化氢HAG 管本色黄黑2 稀/浓盐酸HAL 紫紫白3 液相甲醇MTL 银白棕白4 气相甲醇MTG 银白黄黑5 液碱CS 紫紫白6 氯甲烷液体MCL 灰棕白7 氯甲烷气体MCG 灰黄黑8 稀/浓硫酸SA 紫紫白9 3℃/7℃低温水供水DWS 绿绿白10 3℃/7℃低温水回水DWR 绿绿白11 -15℃冷冻水供水RWS 绿绿白12 -15℃冷冻水回水RWR 绿绿白13 生产水PW 绿绿白备注：（1）上表中的物料种类及代号若不全，车间根据《工业管道的基本识别色、识别符号和安全标识》定出管道着色、管道标识底色、字体及箭头颜色，交于生产技术部审核，审核后再进行着色。

国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况,结合公司的实际情况制定本规范.2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。

3。

2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3危险标识：表示工业管道内的物质为危险化学品。

3。

4消防标识：表示工业管道内的物质专用于灭火。

4。

基本识别色4。

1根据管道内物质的一般性能,分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑—氧淡黄PB064。

2基本识别色标识方法工业管道的基本识别色标识方法,使用方应从以下五种方法中选择.a）管道全长上标识;b）在管道上以宽为150mm的色环标识；c）在管道上以长方形的识别色标牌标识;d）在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识.4.3当采用4。

2中b）、c)、d）、e）方法时,两个标识之间的最小距离应为10m。

4. 4 4。

2中c)、d)、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4。

5当管道采用4。

2中b)，c），d），e）基本识别色标识方法时,其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求:5。

1 物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇.b）化学分子式.例如：N2、H2SO4、CH3OH。

5。

2 物质流向的标识5。

2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。

（安全管理）安全标识规范安全标识规范4各类标识制作规范4.1安全标识的制作及安装1.制作安全标识牌可根据现场情况选用以下材料：1)双色板(阻燃，ABS工程塑料)2)3M材料或其他阻燃塑料板3)薄铝板或其他金属薄板2.照明条件较差的场所的标识牌可用荧光材料制作，有触电危险的作业场所的标识牌应使用绝缘材料制作。

3.安装安全标识牌可根据现场情况采用支架固定、膨胀螺丝固定、双面胶粘贴等方式，所安装的标识牌必须牢固、可靠。

4.1.1禁止标识4.1.1.1禁止标识的含义是禁止或制止人们想要做的某种动作。

4.1.1.2禁止标识牌的基本形式是一长方形衬底牌，上方是圆形带斜杠的禁止标识，下方为矩形补充标识。

图形上、中、下间隙，左右间隙相等。

4.1.1.3禁止标识牌长方形衬底色为白色，图形斜杠为红色，禁止标识符号为黑色，斜杠压符号，补充标识为红底、黑体、黑字符。

4.1.1.4可根据现场情况采用甲种或乙种规格。

4.1.1.5禁止标识牌的制作标准4.1.1.6禁止标识牌的制作参数(α=45°)mm乙200 160 41 122 98 10 4.1.1.7禁止标识牌的标准色4.1.1.8禁止标识牌的应用范例4.1.1.8.1“禁止烟火”禁止牌4.1.1.8.2“氢冷机组严禁烟火”禁止牌4.1.1.8.3“禁止带火种”禁止牌4.1.1.8.4“禁止攀登，高压危险”禁止牌4.1.1.8.5“禁止合闸，有人工作”禁止牌4.1.1.8.6“禁止合闸，线路有人工作”禁止牌4.1.1.8.7“禁止操作，有人工作”禁止牌4.1.1.8.8“禁止跨越”禁止牌4.1.1.8.9“禁止乘人”禁止牌4.1.1.8.10“禁止吸烟”禁止牌4.1.1.8.11“禁止戴手套”禁止牌4.1.1.8.12“未经许可，不得入内”禁止牌4.1.1.8.13“禁止游泳”禁止牌4.1.1.8.14“禁止使用，无线电通信”禁止牌4.1.2警告标识4.1.2.1警告标识的含义是促使人们提高对可能发生危险的警惕性。

施工现场安全防护和标识范本在施工现场，安全防护和标识是确保工人和来访者健康与安全的重要措施。

合理的安全防护和标识不仅可以预防事故的发生，还可以提高工作效率。

下面是一份施工现场安全防护和标识范本，内容包括施工现场常见的安全防护设施和需要标识的区域，供参考。

一、安全防护设施1. 安全帽区：施工现场进入区域必须佩戴安全帽，安全帽区域应有明显的标识和指示牌。

注明“安全帽区”、“佩戴安全帽”。

2. 安全防护网：在高处施工区域悬挂安全防护网，防止物体坠落。

网上应标识“安全防护网”、“禁止进入”。

3. 手套箱：在需要使用手套的区域配备手套箱，手套箱上应标识“手套箱”、“佩戴手套”，保持手套的清洁和安全。

4. 安全鞋标识：在需要佩戴安全鞋的区域设置标识牌，注明“安全鞋区”，提醒工人正确佩戴安全鞋。

5. 安全绳索：在高空施工的区域设置安全绳索，工人必须佩戴安全带，将安全带锁在安全绳索上。

6. 导向标识：在复杂的施工现场设置导向标识，指示人员正确的通行方向，避免迷路和发生意外。

7. 灭火器：在易燃易爆区域和重要的设备附近设置灭火器，并标明灭火器的位置和使用方法。

8. 紧急电话：在施工现场设置紧急电话，标明电话号码和使用场合，并配备急救箱，以便紧急情况下进行急救。

二、标识范围1. 高度警示标志：在高空作业的区域设置高度警示标志，提醒人员注意自身安全。

标识上应注明“高度警示”、“谨防坠物”。

2. 禁止入内警示标志：在危险区域设置禁止入内警示标志，禁止未经许可的人员进入。

标识上应注明“禁止入内”、“危险区域”。

3. 施工标识：在施工区域设置施工标识，提醒人员注意施工现场的存在，并做好防护措施。

标识上应注明“施工区域”、“注意施工”。

4. 安全通道标识：在施工现场设置安全通道标识，保证人员紧急疏散和逃生的通道畅通。

5. 消防通道标识：在施工区域设置消防通道标识，确保消防车辆能够畅通无阻地进入。

6. 电源开关标识：在电源开关附近设置标识，提醒人员注意电源开关的位置和操作方法。

工业管道基本识别色、识别符号和安全标识规定工业管道基本识别色、识别符号和安全标识规定一、前言在工业生产中，各种管道相互交织，构成多而杂的管网系统。

随着工业生产的不断进展，各类管道越来越多，管网结构越来越多而杂，相应的管道安全问题也变得越来越紧要。

为了保证安全生产，特别是防止管道事故的发生，国家规定了工业管道基本识别色、识别符号和安全标识规定。

二、工业管道基本识别色1、黄色黄色是表示油品、油气和其他液态燃料管道的基本识别色。

在管道及其支管、阀门和附件上，应用黄色作为识别标志，以保护工人的生命安全。

黄色表示的管道一般用于易燃易爆介质的输送，因此在其运行期间需要实行相应的防火、防爆措施。

2、蓝色蓝色是表示水管道的基本识别色。

在管道及其支管、阀门和附件上，应用蓝色作为识别标志，以保证水管道的生产运营安全。

此外，出于环保考虑，工业中显现的全部液态废弃物的管道也需用蓝色做识别标志。

3、绿色绿色是表示氧气管道的基本识别色。

在管道及其支管、阀门和附件上，应用绿色作为识别标志，以保证氧气管道的正常运营。

除此之外，绿色还表示的一些介质的管道，例如石灰水、氧气、空气等。

4、红色红色是表示不安全介质管道的基本识别色，如高压液相、有毒有害气体、蒸汽、液化石油气、腐蚀性介质等。

在管道及其支管、阀门和附件上，应用红色作为识别标志，以提示工人管道含有不安全介质，并实行相应的安全措施。

5、黑色黑色是表示其他工业非不安全性介质的基本识别色。

在管道及其支管、阀门和附件上，应用黑色作为识别标志。

三、工业管道识别符号在工业管道中，还需采纳一些识别符号，以进一步明确管道的性质和作用。

1、箭头管道系统中常常存在各种阀门、泵、换热器等装置，假如不加以说明，将会难以把握或其他错误的处理。

因此，将在点线之间采纳箭头标记设备的进口和出口，形式上箭头指向管道中的流动方向。

2、数字在管道的相关部位、设备和阀门处，常常需要使用数字来标识。

数字的实在含义要依据目标设计的要求和相关标准的规定来决议。

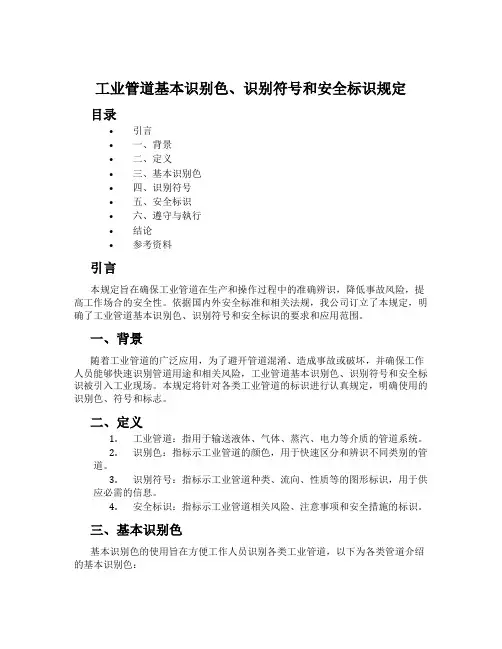

工业管道基本识别色、识别符号和安全标识规定目录•引言•一、背景•二、定义•三、基本识别色•四、识别符号•五、安全标识•六、遵守与執行•结论•参考资料引言本规定旨在确保工业管道在生产和操作过程中的准确辨识，降低事故风险，提高工作场合的安全性。

依据国内外安全标准和相关法规，我公司订立了本规定，明确了工业管道基本识别色、识别符号和安全标识的要求和应用范围。

一、背景随着工业管道的广泛应用，为了避开管道混淆、造成事故或破坏，并确保工作人员能够快速识别管道用途和相关风险，工业管道基本识别色、识别符号和安全标识被引入工业现场。

本规定将针对各类工业管道的标识进行认真规定，明确使用的识别色、符号和标志。

二、定义1.工业管道：指用于输送液体、气体、蒸汽、电力等介质的管道系统。

2.识别色：指标示工业管道的颜色，用于快速区分和辨识不同类别的管道。

3.识别符号：指标示工业管道种类、流向、性质等的图形标识，用于供应必需的信息。

4.安全标识：指标示工业管道相关风险、注意事项和安全措施的标识。

三、基本识别色基本识别色的使用旨在方便工作人员识别各类工业管道，以下为各类管道介绍的基本识别色：1.冷却水管道：绿色2.蒸汽管道：深蓝色3.燃气管道：黄色4.化学物料管道：橙色5.污水管道：紫色6.电力管道：红色7.冷冻液管道：浅蓝色8.油品管道：棕色注：以上为介绍的基本识别色，其他颜色可依据实际情况进行调整。

四、识别符号为了进一步供应管道相关信息，采用识别符号能够更加清楚地向工作人员转达数据。

以下为常见的识别符号示例：1.流向标识：用箭头表示流向，箭头指向管道的流动方向。

2.介质标识：用文字或图形表示输送介质，如气体、液体等。

3.压力标识：用文字或图形表示管道的压力级别，如高压、低压等。

注：以上为常见的识别符号示例，依据实在情况可添加或修改。

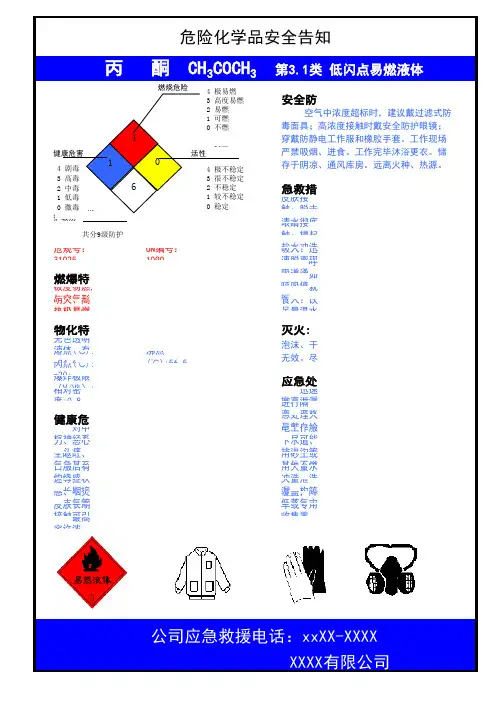

五、安全标识安全标识是工业管道安全管理的紧要构成部分，用于提示工作人员注意相关风险和采取必需的安全措施。
