UG9.0制图模板替换方法

【原创教程】UG出图快速设置图框和参数模板说明┄┄┄┄┄┄┄┄┄?┄┄┄┄┄┄┄┄┄方式一：普通出图1. 将“TK”文件夹复制到E盘；2.将E盘-TK文件夹-MB文件夹里面的model-plain-1-mm-template.prt文件复制，粘贴到D:\Program Files\UGS\NX7.5\LOCALIZATION\prc\simpl_chinese\startup\替换原文件(此路径以安装的软件版本为准)；3. 双击E盘-TK文件夹-MB文件夹里面的“TK1.pax”；4. UG菜单-文件-实用工具-用户默认设置-制图-常规-图纸-使用图纸模板中的设置-确定，重启UG；5.完成，随便新建一个部件画图，要出图时点击资源条最下面的按钮，选择图纸即可，默认字高2.5，如果图纸不是A4就修改字高，其余不用再点。

注意：在UG里新建文件(或新建组件)画的图才能自动设置参数，如果打开以前的文件则还需手动设置参数，因为以前画图时没有替换UG的模板文件，只有在替换过模板的UG里画图(或新建文件再导入以前的图)才可。

此方式出图零件和图纸是同一个文件图纸如果选错了点击图纸的边框直接删除，在资源条重新选择图纸。

方式二：装配出图将“TK”文件夹复制到E盘，双击MB文件夹里的TK2.pax即可。

出图时，打开任意零件，再点UG资源条最后一个按钮选择图纸。

（图纸所有参数、包括大小、字高、背景、样式都已设置好，不用任何修改）。

注意：在出图时会零件会变成图纸的子装配，保存时图纸是一个文件，零件是一个文件。

要查看图纸需打开对应的图纸文件。

（单独打开零件看不到图纸），此方式利于修改3D时图纸自动更新有时没显示零件、投影定向视图点击面不能自动摆正、画不了中心线等问题，打开图层全部显示即可，图纸如果选错了点击图纸的边框直接删除，然后菜单-文件-导入部件，手动导入图框，再设置字高。

装配中如果有多个相同零件，先把选择过滤器设为“实体”，或者双击零件设为工作部件，再选中隐藏，制图完成后点全部保存。

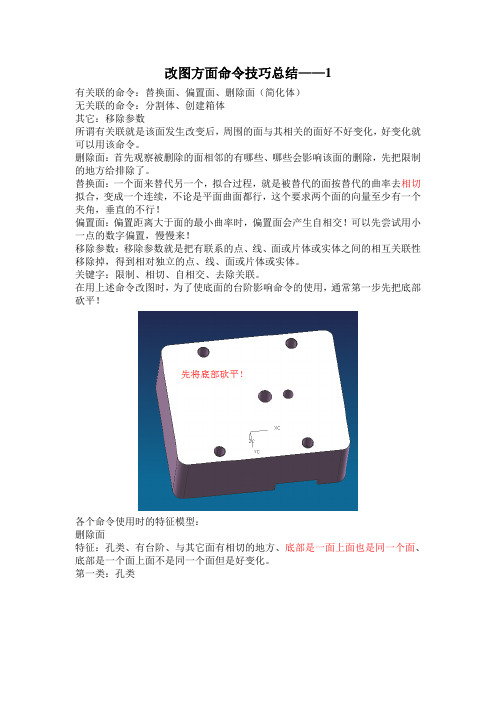

改图方面命令技巧总结——1有关联的命令：替换面、偏置面、删除面（简化体）无关联的命令：分割体、创建箱体其它：移除参数所谓有关联就是该面发生改变后，周围的面与其相关的面好不好变化，好变化就可以用该命令。

删除面：首先观察被删除的面相邻的有哪些、哪些会影响该面的删除，先把限制的地方给排除了。

替换面：一个面来替代另一个，拟合过程，就是被替代的面按替代的曲率去相切拟合，变成一个连续，不论是平面曲面都行，这个要求两个面的向量至少有一个夹角，垂直的不行！偏置面：偏置距离大于面的最小曲率时，偏置面会产生自相交！可以先尝试用小一点的数字偏置，慢慢来！移除参数：移除参数就是把有联系的点、线、面或片体或实体之间的相互关联性移除掉，得到相对独立的点、线、面或片体或实体。

关键字：限制、相切、自相交、去除关联。

在用上述命令改图时，为了使底面的台阶影响命令的使用，通常第一步先把底部砍平！各个命令使用时的特征模型：删除面特征：孔类、有台阶、与其它面有相切的地方、底部是一面上面也是同一个面、底部是一个面上面不是同一个面但是好变化。

第一类：孔类对于螺丝孔、通孔这一类是最好删除的！其他异型孔，如果删除了，周围的面好变化可以删除！下面这个，旁边的形状不好变化，无法直接删除，可以先把限制删除的特征砍掉，留下好删除的部分，和数学上的”化归“思想相接近！不规则将其化为规则！这样就化为通孔模型，直接删除即可，然后求和就可以了！直接删除无法删除，反面的锥面不好变化。

这时可以将影响删除的面全部选上，选到台阶为止，台阶面好变化！删除的面旁边存在前面圆弧留下的切边，删除后可以拟合成前面的圆弧，这时可以删除！旁边的面，不属于留下面特征的也连同一起删除，如果不选删除不掉！例：首先找到特征平面——台阶面，从台阶面将实体分割成几个小的部分，这样转化为底面一个面，上面一个面的模型。

删除的技巧：如果面多，可以使用框选，这样一次可以选择多个面，节省时间！简化体选择步骤：1.首先选择保留的面，保留的面一般选在边界面的侧面，向量之间有一定的夹角。

UG9.0制图模板替换方法
之前在网上看过很多UG替换模板的教程，有的已经过时了，或者是生成一个类似于装配图的方法，这种变成两个文件的做法不用说你也会觉得麻烦。

…
以下是简单的做法
第一步：
将制作好的模板放到目录D:\Program Files (x86)\\LOCALIZATION\prc\simpl_chinese\startup，找到文件（用记事本打开）
第二步：按照下图的方法直接替换原来的内容也是可以的，这样调用模板就不会出现UG默认的自带模板，选择更加方便一些，也可以选择将原文件备份一下。

另外自己在制图过程中可能会觉得自己的图纸模板选错了或者要更换为其他模板，可以尝试使用GC工具箱里的（这个不一定能替换成功）
{
UG装配部件重命名
对于UG装配图中的子部件，我们想替换成其他名字，可以使用GC工具箱里的重命名和导出组件
"
更换部件名字的时候选中相关的组件即可，然后修改名称，点击应用即可（一般修改后的文件会保存在原有的装配文件夹内，所以不要点击“导出装配”，如果点了，发现名字没换过来，自己就呵呵吧，那个部分究竟有什么用，暂时我还没用到）
总装图可以另存一下，然后更改子部件名称，删掉不用的文件即可（所有装配文件要放在同一个文件内）。

更改前 更改后『432』如何把自己公司的模板做到GC 工具的替换模板中！ 作者：唐康林 QQ:125317589 E-mail:tangkl@2014-2-21前段时间有人问我，想把自己定制的模板，做到NX软件！GC工具的替换模板里面。

大家都知道在默认的情况下，利用NX里面的GC工具的“替换模板”命令弹出的是如下所示的对话框：我们应该怎么把“选择替换模板”里面的内容换成，我们自己想要的呢？在这里我们要分两种情况：1、你自己的模板，只有一种样式的模板文件；2、有多种样式的模板文件；替换模板命令，一般在两种情况下用：①平时出图的过程，最先选择的图框，后来发现选的不太适合，而此时，已经投影了部分视图，也标了很多尺寸，如果从弄一个图框来出图，过于麻烦；当然也可以有其它解决方式，比如插入图纸页，然后将上一个图纸页的对象直接复制过来；②有些公司里面，设计可能是委外的，但设计完了以后，还要拿回公司再进行标准化，比如将图框换成自己公司的，这个时候，我们也期望能弄一个替换模板命令，直接替换就行了。

准确点说，我们要讨论这个知识点的话，其实它会涉及到很多东西的；比如你已经会定制模板了假如你已经会定制模板了，也就应该知道，模板文件一般都是由.pax文件+相应的.prt文件构成，而系统在调用这些模板的时候，是直接调用的.pax，由.pax里面的代码来指定调用了哪个一个.prt 文件。

接下来说具体怎么操作：1、假设你只有一个.pax模板文件；方法很简单，打开以下路径的文件：D:\Program Files\Siemens\NX 9.0\LOCALIZATION\prc\gc_tools\configuration\gc_tool.cfg PS:以上是以NX9.0为例，看客可以自己根据自己的版本决定；用记事本，或者写字本打开即可！打开以后，可以看到有以下的代码：! configuration for Replace Sheet settingKEY_WORD REPLACE_SHEET_STARTLayer: 170,172,173Location:%UGII_COUNTRY_TEMPLATES%/startupNATIVE_PAX_CN:ugs_drawing_templates_simpl_chinese.paxTC_PAX_CN:nxdm_ugs_drawing_templates_simpl_chinese.paxNATIVE_PAX_EN:ugs_drawing_templates.paxTC_PAX_EN:nxdm_ugs_drawing_templates.paxKEY_WORD REPLACE_SHEET_END以上这段代码的意思就是用来控制，删除图纸的代码设置；其中Layer: 170,172,173是指在利用替换模板的过程中，会把170，172，173的对象给移除；所以在这里，我们就需要注意，我们自己的模板，要么你也放在170，172，173这三个图层，要嘛，你就在这里把这几个图层，改成你自己模板的图层！然后把这句话：NATIVE_PAX_CN:ugs_drawing_templates_simpl_chinese.pax后面的.pax文件换成自己想要的就可以了！当然前面，我们提到，为什么要设置图层，假设模板的图层放到了第1层，而这里设置成170，172，173，并且下你的模板位置也改。

ug制图文件如何设成模板竭诚为您提供优质文档/双击可除ug制图文件如何设成模板篇一：ug制图设置ug制图设置一、通用设置1.更改ug用户配置文件ugii_env.dat用记事本打开ug安装目录（如c:\programFiles\ugs\nx3.0\ugii）下的ugii_env.dat文件，用查找菜单找到并修改下列内容：（1）功能：调出粗糙度符号菜单ugii_suRFace_Finish=on（将原来的oFF改成on）（2）自动调出加载图样pattern图框标题栏（前提：做好图框标题栏并保存）ugii_patdiR=F:\ug\pattern(你放置图框文件的目录，我的是在pattern文件夹)“注意”：必须将此行前面的“#”删除，否则无法实现功能。

2.ug“文件”—“实用工具”—“用户默认”，在“用户默认”对话框中设置“制图”标签，比较简单，大家可以根据自己的习惯设置。

注意：建议修改以下设置：（1）修改图纸颜色：“基本环境”“可视化”“颜色设置”，我习惯单色图纸，白色。

（2）“制图”“一般”“视图”，取消边界显示（3）“制图”“视图”里的“光顺边”和“理论相交”均取消。

（4）文本注释字体采用chinesef或者chineset，中文字体。

二、制图过程1.图框标题栏插入图纸（前提：已经做好了各种规格图框）（1）采用图样方法用法：“格式”—“图样”—“调用图样”，记得一路默认就是了，选择符合的图框。

如图适用于：所有制图环境，建模方式可以是交叉建模（即既有实体又有装配组件），可以通过“隐藏”命令改变制图显示内容。

（建议使用）本质形式：是模型文件的一部分，不产生新文件，显示于“部件资源板”的图纸部分，可以同时插入多张不同图纸共存。

提示：可以在drawing标题上右键“插入片体”，增加新图纸shit2，双击图纸名就可以转到相应图纸。

优点：适用范围广，与主模型关联，主模型修改可以直接反映到图纸空间。

使用方法灵活。

sketchup草图⼤师怎么切换模板？草图⼤师绘图的时候，想要切换模板，该怎么切换呢？下⾯我们就来看看详细的教程。

草图⼤师中⽂版 V14.1.1282 (SketchUp Pro) 汉化特别版
类型：图像处理
⼤⼩：77.6MB
语⾔：简体中⽂
时间：2014-10-15
查看详情
1、⾸先，我们选择任意模板打开草图⼤师。

2、找到菜单栏的窗⼝（下图箭头所⽰位置），并点击。

3、找到系统信息（下图箭头所⽰位置），并点击。

4、在系统信息窗⼝找到模板（下图箭头所⽰位置），并点击。

5、选择合适的新模板，点击确定。

6、修改完成后，重启草图⼤师，模板替换成功。

以上就是sketchup中切换模板的⽅法，希望⼤家喜欢，请继续关注。

在产品设计中，特征对象的位置或形式可能达不到设计的要求，用，“可以通过对对象进行各种变换操作，如阵列、旋转、镜像和比例缩放等，来实现对象的修改。

这种变换操作不同于视图观察的变换，它是针对模型本身的变换，例如比例变换操作是真实地改变了模型的尺寸。

而针对视图观察的变换，仅仅改变了观察比例或对象的观察位置，模型本身的定义尺寸并未发生变化。

通过菜单命令【编辑】/【变换】．用户可以实现对象的某种变换功能。

在操作时，系统会先提示用户选取需要进行变换操作的对象，确定操作对象后，系统弹出如图2-12所示的【变换】对话框。

要点提示：视图，图形布局．工程图，当前坐标系等对象不能进行变换．在新版本下，变换操作仅仅在高级角色环境中才会在【编辑】菜单中出现，用户可以选择菜单命令【工具】/【定制】，打开【定制】对话框，将变换功能图标托动到【编辑】菜单中。

在【变换】对话框中，系统提供了多种变换操作方式，下面简要介绍各种变换方式的用法。

【比例】（刻度尺）：该方式是对所选对象进行比例变换，即施加一个比例固子作用于对泉上，可以是均匀比例，即3个坐标轴方向的比例因子相同，如图 2-13所示；也可以是非均匀比例，即3个坐标轴方向的比例因子不相同，如图2-14所示．比例结果可能发生位移，这与选择的参考点有关，如图2-14 所示．图2-12图2-12【通过一直线做镜像】：该方式将所选对象相对于设置的镜像线进行镜像变换，如图2-15所示。

【矩形阵列】：该方式是对所选对象进行矩形阵列变换，选取对象会按照水平（平行x轴）和垂直（平行yc轴）的方向进行阵列，如图2-16所示．用户指定一个参考点和一个目标点，系统就会把第一个对象确定在目标点，井根据设置的阵列参数来排列其他对象．如果操作选择的是复制方式，原对象会保留；如果操作选择的是移动方武，则原对象会删除．【圆形阵列】：该方式是对所选对象进行圆周阵列变换．选取对象会按照圆形分布进行阵列，如图2-17所示．用户指定一个参考点和一个目标点，系统就舍把第一个对象确定在目标点，井根据设置的阵列参数来排列其他对象，如果操作选择的是复制方式，原对象会保留；如果操作选择的是移动方式，则原对象会删除。

调整模板的操作方法
要调整模板，可以按照以下操作方法进行：
1. 打开模板：找到模板文件并双击打开，或在相应的软件中创建新文件并选择模板。

2. 查看模板内容：浏览模板中的各个部分，包括标题、文本、图像、样式等。

3. 修改文本：根据需要修改模板中的文本内容，可以直接在模板上进行编辑或使用文本编辑工具进行修改。

4. 更换图像：如果模板中包含图像，可以选择替换为其他符合需求的图像。

可以直接将新图像拖拽到模板中，或使用软件的插入图像功能。

5. 调整样式和布局：根据需要，可以对模板的样式和布局进行调整。

这包括更改颜色、字体、大小、对齐方式等。

可以使用软件的样式和布局工具进行操作。

6. 添加新元素：如果需要在模板中添加新的元素，比如表格、图表、图标等，可以使用软件的插入功能进行添加。

根据需要，可以调整新元素的样式和位置。

7. 保存修改：在完成调整后，记得保存修改。

可以选择覆盖原始模板文件，或另存为一个新的文件，以便保留原始模板。

8. 测试和调整：在完成修改后，建议进行测试以确保模板的效果符合预期。

根据需要，可以进一步调整和修改模板，直到满足要求为止。

以上是一般的调整模板的操作方法，具体操作可能会因软件和模板的不同而有所差异。

根据具体情况，可以参考所使用软件的相关文档或教程，以获得更详细的操作指导。

UG工程图模板制作方法，超级实用ug工程图模板，能提高我们出2D图纸的速度。

有的朋友工作中喜欢用AUTOcad来做2d工程图，这种方法不是不行，只不过已经是过时的工作模式了。

现在流行的是全3d工作模式，产品设计-模具设计-工程图-数控程序，用一个UG全部搞定，既能提高工作效率，又能提升整体产品的管控和系统化管理。

现在讲下工程图模板的制作方法，其实UG工程图模板制作应用有很多种方法，我简单介绍下，重点来讲我现在在用的最实用的方法。

1、图样调用方法2、制图模板栏调用模板，这种方法也可以自己制作模板来加载实用。

缺点是调用模板发方式是用装配模式来调用的，这就意味着在出工程图时，需要生成额外的prt文件组件。

需要更多UG学习资料在469672740群可以帮助你3、导入部件方法来调用模板，进入制图模块后就可以直接把我们的模板文件来导入就好了。

缺点是每次出工程图都要我们手动来选择模板文件加载进来，效率不高，而且十分繁琐。

要多点好几下鼠标，而且还要记着你的模板文件在什么地方，各个版本之间由于prt文件版本不同，不能通用。

4、接下来就是我总结的最为简单的一种方法了。

首先要自己先制作一个模板文件，方法是，新建空的prt文件，进入制图模块把我们的dxf格式的图纸导入。

至于这个dxf格式图纸哪里来的，可以自己根据公司要求自己用cad做图框，也可以在网络上下载国标版本的图框。

接着保存我们的prt文件，这个prt文件就是我们的工程图模板了。

5、安装我们的工程图模板，我采用的方法是替换掉系统默认的工程图模板。

不是在制图模板栏那里的，是在我们新建工程图时弹出来的对话框中让我们选择的模板。

他的系统默认路径是：UGII\TEMPLATES\A4-Views-sheet-template.prt。

后面的这个文件名就是系统默认的A4横向图纸的模板，我们要做的是把我们自己制作的模板改名成它并替换掉系统默认的模板。

其他A3\A1等模板一样的操作方法，我们最常用的是A4横向，所以我制作了A4横向的。
