水仓地质说明书

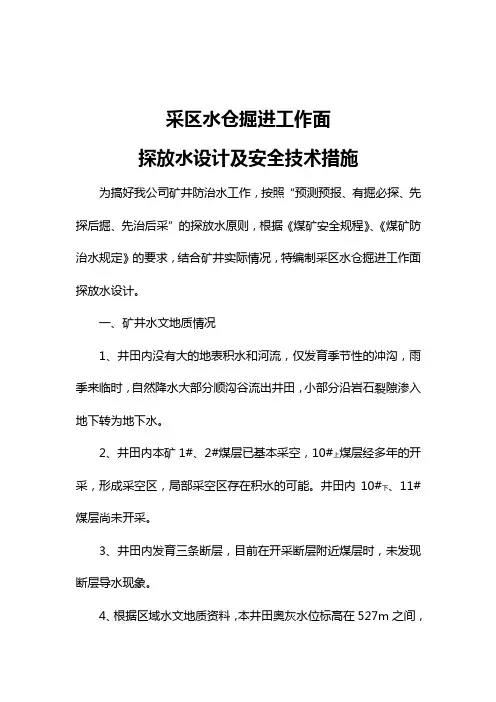

采区水仓掘进工作面探放水设计及安全技术措施为搞好我公司矿井防治水工作，按照“预测预报、有掘必探、先探后掘、先治后采”的探放水原则，根据《煤矿安全规程》、《煤矿防治水规定》的要求，结合矿井实际情况，特编制采区水仓掘进工作面探放水设计。

一、矿井水文地质情况1、井田内没有大的地表积水和河流，仅发育季节性的冲沟，雨季来临时，自然降水大部分顺沟谷流出井田，小部分沿岩石裂隙渗入地下转为地下水。

2、井田内本矿1#、2#煤层已基本采空，10#上煤层经多年的开采，形成采空区，局部采空区存在积水的可能。

井田内10#下、11#煤层尚未开采。

3、井田内发育三条断层，目前在开采断层附近煤层时，未发现断层导水现象。

4、根据区域水文地质资料，本井田奥灰水位标高在527m之间，低于11#煤层最低底板标高560-640m，因而本矿不存在带压开采问题。

综上所述，本矿主要水害是上部采空区局部积水、其次是采空区引起的冒裂带形成的导水裂隙带的裂隙水和断层导水，采区水仓主要探10#上煤层采空区积水。

二、采区水仓布置根据我公司60万吨/年矿井初步设计，采区水仓布置在井田西南矿界边缘，位于11#煤层下部岩层中，距11#煤底板4.5-7m，水仓形状为U形（见附图）。

采区水仓设计工程量共86.7m，其中：水仓通路14.5m，掘进方位26°，水平掘进；清仓斜巷12m，掘进方位26°，倾角-20°；水仓落底后，掘进方位分别为312°和238°，沿岩层水平掘进。

三、探放水设备的选择根据我矿现有探放水设备，采区水仓掘进工作面使用ZLJ-250A 型探水钻机，钻孔深度可达200m。

四、探放水钻孔布置根据采区水仓形状及坡度，水仓探放水分四处进行。

探放水钻孔按扇形布置，每组由5个钻孔组成，一个为中心眼，另四个为外斜眼，钻孔深度采用60m,钻孔夹角分别为3°和30°，每次探放水钻孔方位、倾角（见附表），帮距采用30m,超前距采用30m,允许掘进距30m;掘进前，在探放水点附近两帮盲区（未探清区域）用小电钻补探。

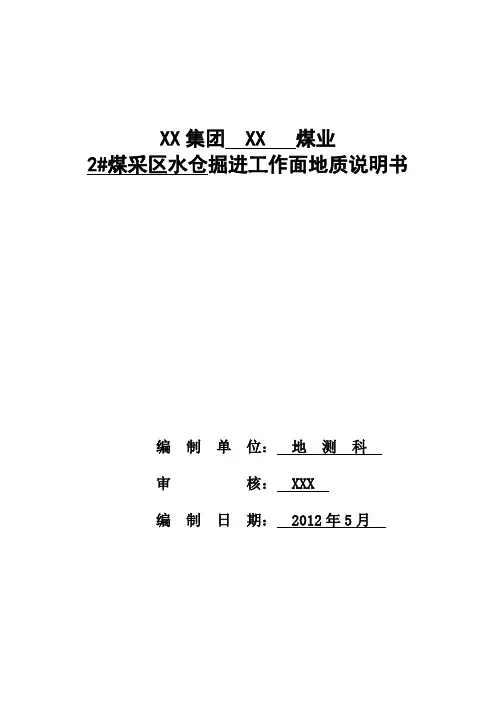

XX集团 XX 煤业2#煤采区水仓掘进工作面地质说明书编制单位：地测科审核： XXX编制日期： 2012年5月2#煤采区水仓掘进工作面地质说明书概况煤层名称2#煤水平名称单水平采区名称下山采区工作面名称2#煤采区水仓地面标高（m）1200-1280工作面标高（m）760-720地面位臵矿区东南部地面对应位臵，地表多为荒山荒坡。

井下位臵采掘情况井下位臵：位于轨道500米处，四周均为实体煤层。

走向长（m）90倾斜长（m）4.2面积（m2）378煤层情况煤岩层总厚（m）2.0-2.4煤层倾角（°）4°-8°6°概况：该工作面所采2#煤层，煤层总体趋势为北高南低，不含夹矸，煤层结构简单、稳定，属近水平煤层。

煤层顶底板情况顶底板名称岩石名称厚度（m）岩性特征老顶中砂岩8~10m灰及深灰色，石英为主，半园状，泥质胶结，波状层理，层面富炭质，具煤绞。

直接顶粉砂岩0.6m灰黑色，含较多的植物化石及炭化植物化石，层理不清。

伪顶黑色页岩0.2质地松软煤层2#2.0-2.4主焦煤底板细砂岩 4.2~4.65m深灰色，石英为主，夹泥质条带。

具波状层理，夹薄层中砂岩。

物探情况经物探本区域未见异常情况地质构造情况断层编号名称性质走向（°）倾向（°）倾角（°）落差（m）对生产影响程度陷落柱编号预计位臵预计穿过长度（m）长轴（ m）短轴（m）面积（ m2）无褶曲褶曲名称轴部位臵轴向两翼倾角无水文地质情况及探放水措施水文地质情况：一、含水层含水层：2号煤上部发育有下石盒子组（K9、K8）砂岩含水层，厚4.42—8.59m，K8为煤层直接充水含水层，岩性为灰白色、灰绿色、黄绿色厚层状石英长石砂岩，多为钙质胶结，埋藏较浅时，裂隙发育，成为良好透水层及含水层，随埋深增加裂隙逐渐变少发育，钻液消耗量0.04——0.35m3/h，因此含水层为较弱裂隙含水层。

二、隔水层：2号煤至K2石灰岩之间隔水层，由致密的岩层组成的隔水层，一般厚76.40m，具有良好的隔水性能，在无断裂及陷落柱导通情况下，垂直方向使2号煤上含水层与K2含水层不发生水力联系。

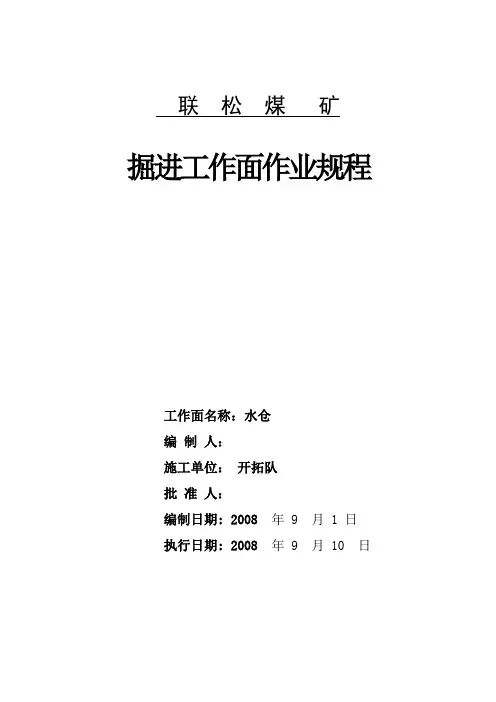

联松煤矿掘进工作面作业规程工作面名称：水仓编制人：施工单位：开拓队批准人：编制日期: 2008 年 9 月 1 日执行日期: 2008 年 9 月 10 日目录矿审批意见 (3)作业规程学习和考试记录 (4)作业规程复查记录 (5)第一章概况 (6)第一节概述 (6)第二节编写依据 (6)第二章地面相对位置及地质水文情况 (7)第一节地面相对位置及邻近采区开采情况 (7)第二节煤（岩）层赋存特征 (7)第三节地质构造 (8)第四节水文地质 (9)第三章巷道布置及支护说明 (9)第一节巷道布置 (9)第二节支护设计 (10)第三节支护工艺 (13)第四章施工工艺 (15)第一节施工方法 (15)第二节凿岩方式 (15)第三节爆破作业 (15)第四节装、运岩（煤）方式 (17)第五节管线及轨道敷设 (18)第六节设备及工具配备 (19)第五章劳动组织及主要技术经济指标 (19)第一节劳动组织 (19)第二节循环作业图表 (20)第三节主要技术经济指标 (22)第六章生产系统 (23)第一节通风系统 (23)第二节压风系统 (25)第三节防尘系统 (25)第四节防灭火 (25)第五节安全监测系统 (26)第六节供电系统 (26)第七节排水系统 (27)第八节运输系统 (27)第九节通讯系统 (27)第七章灾害预防及避灾路线 (27)第八章安全技术措施 (31)第一节施工准备 (31)第二节“一通三防”管理 (31)第三节顶板管理 (33)第四节爆破管理 (35)第五节防治水管理 (38)第六节机电管理 (39)第七节运输管理 (42)第八节其它 (46)矿审批卡通风科长：技术科长：安全科长；机电科长：调度主任：技术矿长：安全矿长：机电矿长：总工：矿长：作业规程学习和考试记录负责人：传达人：班次：作业规程复查记录一、存在主要问题：二、处理意见：第一章概况第一节概述一、巷道名称本《作业规程》掘进的巷道为水仓。

水仓施工作业规程一、概况：设计要求，排水水仓位于付井大巷井底车场的左侧，其开口位置距付斜井变坡点56m处，以55°夹角掘进4m后，转为90°夹角垂直于付巷开拓，水仓分为立水仓和副水仓两个，具体位置见附图。

二、地质构造本矿区内总体构造形态为西缓倾的单斜构造；倾角1～3°含煤的三叠系瓦窑组岩层呈简单层状叠置。

局部地段发育有宽缓的波状或鼻状起伏，未发现较大的断层，无岩浆活动痕迹，构造简单。

三、巷道规格水仓巷道以半圆拱形开拓，巷道断面为：毛宽 2.4m，毛高2.58m，毛拱高1.2m，毛断面5.57㎡静宽2.2，静高2.48m，静拱高1.1m，静断面4.93㎡四、支护形式及要求（一）支护形式巷道支护形式为锚杆、锚网、锚喷支护，巷道顶部4根锚杆，两帮各两根。

顶帮全部挂网，然后锚喷，锚喷时添加防水剂，锚杆排距为800mm，间距为800mm。

锚杆采用18—20mm的圆钢锚杆，锚杆长度2.06m，托板为方形钢板，锚网采用6mm的钢筋网，网孔为120mm×120mm的方形孔，网片长2m，宽1m。

1、临时支护掘进巷道要控制最大空顶距，如巷道空顶距超过2米或顶板破碎段，要采取临时支护，临时支护的材料规格，用圆木直径不得小于Φ200mm×巷道高度，支护必须打在硬底上，在顶板破碎要加密支护数量。

在临时支护之前，必须敲帮问顶，发现活石头立即处理。

2、永久支护在临时支护下进行永久支护，按装锚杆要由外向里按顺序按装，锚固剂采用K2835型号，每根锚杆使用2节药卷，特锚固剂凝固5分钏后再按托板紧螺丝，托板要托住锚网，喷浆厚度不低于100mm，锚杆间排距为800mm，其正负误差不得超过100mm，锚杆托盘必须紧贴岩面，然后上紧螺丝喷浆水泥要用达标水泥，水泥、石子、砂子，配合比为1：2：2。

喷浆强度不小于C20。

（二）支护要求1、锚杆间排距允许误差±100mm。

2、锚杆垂直于岩面不小于75º。

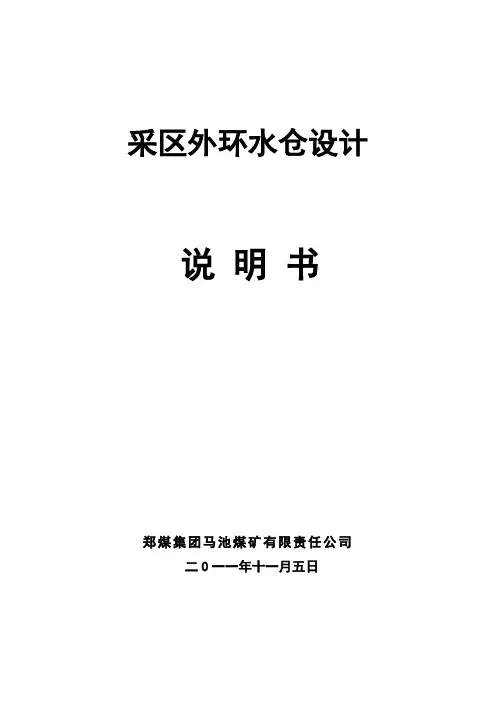

采区外环水仓设计说明书郑煤集团马池煤矿有限责任公司二0一一年十一月五日目录第一章概况及地质特征 (2)第一节概况 (2)第二节地质特征 (2)第二章巷道布置及支护说明 (5)第一节巷道布置 (5)第二节支护设计 (6)第三章工程施工方法及工艺 (7)第一节施工工艺流程 (7)第二节各工序操作要求 (8)第三节工程质量要求 (11)第四节劳动组织 (12)第四章生产系统 (13)第五章灾害预防措施 (16)采区外环水仓设计说明书第一章概况及地质特征第一节概况一、巷道位置本巷道为采区外环水仓及附属巷道，巷道开口位于八水平内环水仓通道变坡点处，具体见采区外环水仓设计平面图。

二、巷道用途目前的下部采区只布置有一个水仓，不符合《煤矿安全规程》的有关要求。

现在矿上准备重新再掘进一个外环水仓，外环水仓施工完成后，容水量可以达到800m³，使矿井排水系统更加完善、合理。

三、水仓巷道设计长度、施工顺序及服务年限巷道设计总长度为165.29m，计划从两侧开口掘进施工该巷道，外水仓巷道贯通后与内环水仓通过配水巷连接。

该水仓的服务年限等同于矿井服务年限。

第二节地质特征一、煤（岩）层赋存特征二1煤层位于下二叠统山西组下部，全区发育，结构简单，层位稳定。

二1煤层顶板为砂质泥岩和泥岩，底板为砂岩。

煤层厚度0～6.0m，平均3.5m，煤层走向270～273°，倾向0～３°，平均倾角25°，表现为单斜构造。

该外环水仓主巷道布置在距离一8煤层4.7m的石灰岩中，该地区岩层稳定，没有断层等大的地质构造存在。

具体见下图二、水文地质特征1）、主要含水层（1）上寒武统和中奥陶统灰岩岩溶裂隙承压含水组主要岩性为白云质灰岩，溶洞发育，揭露最大厚度111.14m；该含水组单位涌水量0.00962～1.863L/s.m，渗透系数0.1567～5.85m/d，水位标高+229.25～+428.62m。

（2）太原组下段灰岩岩溶裂隙承压含水层该含水层为二1煤层间接充水含水层。

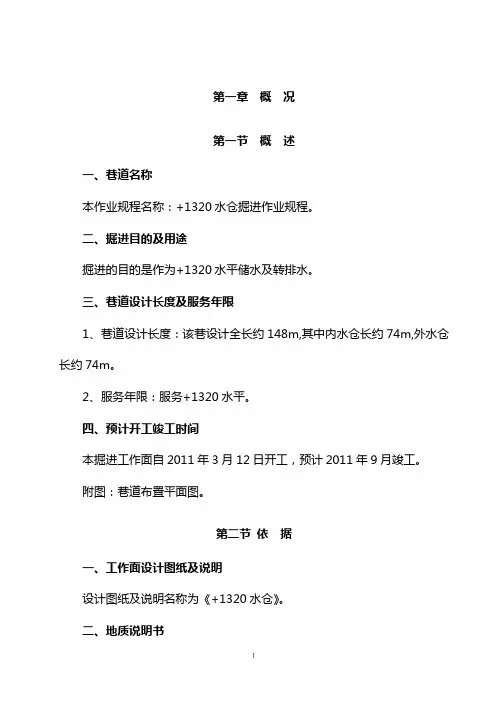

第一章概况第一节概述一、巷道名称本作业规程名称：+1320水仓掘进作业规程。

二、掘进目的及用途掘进的目的是作为+1320水平储水及转排水。

三、巷道设计长度及服务年限1、巷道设计长度：该巷设计全长约148m,其中内水仓长约74m,外水仓长约74m。

2、服务年限：服务+1320水平。

四、预计开工竣工时间本掘进工作面自2011年3月12日开工，预计2011年9月竣工。

附图：巷道布臵平面图。

第二节依据一、工作面设计图纸及说明设计图纸及说明名称为《+1320水仓》。

二、地质说明书地质说明书名称为《+1320水仓地质说明书》。

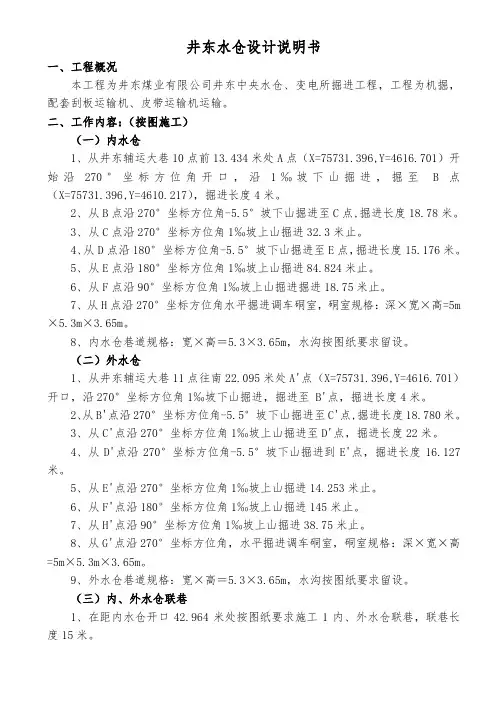

+1320内水仓在1320集轨巷Δ7＃点往西29.8米处（开1点）为中开门。

开门点标高约为+1320.84m(⊥)。

巷道以a1＝188°的方位，δ1=-3‰的坡度掘进37米，再以a2＝120°的方位，δ2=+3‰的坡度前掘6米至变坡点（变坡点标高为1320.7m⊥），之后以a3＝300°的方位，δ3=+3‰的坡度前掘5米，然后以a4＝120°的方位，δ4=-20°的坡度掘进9米放平（放平点标高为1317.692m⊥），再以a5＝120°的方位，δ5=+2‰的坡度掘进15.6米，然后以a6＝157°30′的方位，δ6=+2‰的坡度掘进4.6米，再以a7＝75°的方位，δ7=+2‰的坡度掘进22米至1317.77m⊥。

+1320外水仓在+1320内水仓1#点处为中，以a1＝188°的方位，δ1=+2‰的坡度掘进7米，以a2＝188°的方位，δ2=-20°的坡度掘进7米到变坡点（变坡点标高为1320.695m⊥），之后以a2＝188°的方位，δ2=-20°的坡度掘进9米掘进至放平点（放平点标高为1317.632m⊥），以a3＝188°的方位，δ3=+2‰的坡度掘进4.1米，以a4＝171°的方位，δ4=+2‰的坡度掘进3.5米，以a5＝137°的方位，δ5=+2‰的坡度掘进3.5米，以a6＝120°的方位，δ6=+2‰的坡度掘进25米，以a7＝97°的方位，δ7=+2‰的坡度掘进4.6米，以a8＝75°的方位，δ8=+2‰的坡度掘进32米。

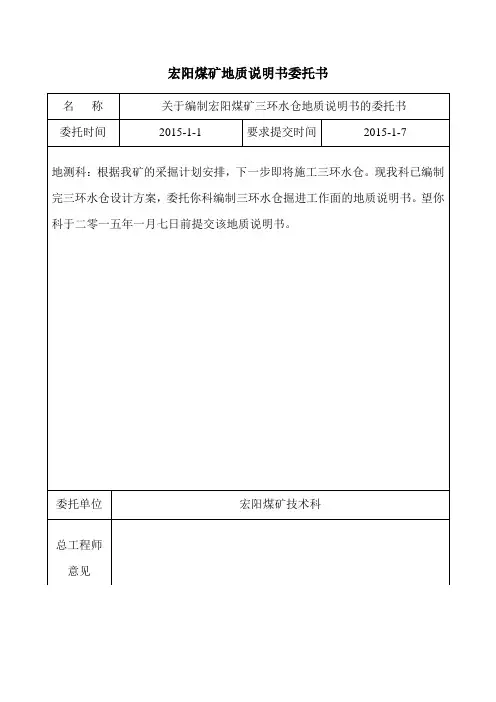

名称关于编制宏阳煤矿三环水仓地质说明书的委托书
委托时间2015-1-1 要求提交时间2015-1-7
地测科：根据我矿的采掘计划安排，下一步即将施工三环水仓。

现我科已编制完三环水仓设计方案，委托你科编制三环水仓掘进工作面的地质说明书。

望你科于二零一五年一月七日前提交该地质说明书。

委托单位宏阳煤矿技术科
总工程师
意见
名称关于编制宏阳煤矿副井井底清理斜巷地质说明书的委托书
委托时间2014-12-13 要求提交时间2014-12-20
地测科：根据我矿的采掘计划安排，下一步即将施工副井井底清理斜巷。

现我科已编制完副井井底清理斜巷的设计方案，委托你科编制清理斜巷掘进工作面的地质说明书。

望你科于二0一四年十二月二十日前提交该地质说明书。

委托单位宏阳煤矿技术科
总工程师
意见。

山西介休大佛寺煤业有限公司1002采区水仓作业规程二○一七年一、工程概况1002采区水仓位于100203运输顺槽以北45m处，东侧为100202回风顺槽，西南侧为100203工作面（未掘），北侧为100202工作面。

沿11#煤层底板布置，混凝土浇注，设计工程量96m，其中通道7m、清理水仓斜巷15m、水泵房15m、水仓59m。

附图1：1002采区水仓巷道平面布置图二、地质情况水仓通道按照设计坡度穿越10#煤层，掘进至11#煤层水仓位置，水仓沿11#煤层底板掘进。

11#煤层底板为泥岩，结构简单，层位稳定，厚度变化不大。

根据已有地质资料分析前方不存在影响巷道掘进的地质构造，但不排除存在隐伏的地质构造，掘进过程中必须按超前钻探设计要求进行超前钻探，探明前方水文地质情况。

三、巷道布置及施工顺序1、巷道布置1002采区水仓设计长度为96m，其中包括通道7m、清理水仓斜巷15m、水泵房15m、水仓59m。

通道设计净断面为3.0m×2.5m的矩形巷道；水泵房设计净断面为3.0m×3.0m的矩形断面；水仓设计净断面为3.5m×2.5m的矩形断面，支护方式为工字钢+锚网喷联合支护。

2、施工顺序1002采区水仓于100203运输顺槽以北45m处按方位角66°10′19″施工，先平巷掘进7.0m后，按下山18º掘进15.0m，再平掘至水泵房位置。

然后在100203运输顺槽97m处，按方位角66°10′19″上山8º掘进至9#煤层顶板，设置长15.0m水泵房，然后安装栅栏门。

最后在水仓中心线处，按方位角336°10′19″平掘52.0m后，在水仓右帮按方位角66°10′19″施工通道，通道按上山15º掘进7.57m 后与100202回风顺槽贯通。

巷道开口掘进时，严格按中腰线的放置要求进行掘进，技术部负责复测中腰线的准确性。
