电力系统的短路电流计算方法在电力系统的运行过程中，短路事故是一种常见的故障形式。
短路电流的计算是电力系统设计和运行中重要的一部分，对于确保电力系统的稳定和安全运行至关重要。
本文将介绍电力系统的短路电流计算方法。
一、短路电流的概念和意义短路电流是指在系统中发生短路故障时产生的电流。
短路故障是指两个或多个系统元件之间的短接，导致电流异常增加。
短路电流的大小直接关系到系统设备的安全运行和保护装置的选择。
因此，准确计算短路电流对于系统的设计和运行至关重要。
二、对称短路电流的计算方法对称短路电流是指发生对称型短路故障（如三相短路故障）时的电流。
对称短路电流的计算方法主要有两种：解析法和数值法。
1. 解析法解析法是通过应用基本的电路理论和计算公式来计算短路电流。
首先需要确定短路电流的路线，然后根据系统参数和电路拓扑关系计算短路电流。
这种方法的优点是计算结果准确，但对于复杂的系统结构和参数较多的情况下，计算过程繁琐。
2. 数值法数值法是通过建立系统的模型，根据短路电流计算方程和计算程序进行计算。
数值法的优点是计算过程简单，适用于复杂系统结构和参数较多的情况。
常用的数值法有潮流法、有限差分法和外推法等。
这些方法在复杂系统中具有较大的优势，得到了广泛应用。
三、非对称短路电流的计算方法非对称短路电流是指发生非对称型短路故障时的电流。
由于非对称故障导致的电流不对称，计算方法相对复杂。
1. 正序、负序和零序分量法正序、负序和零序分量法是计算非对称短路电流的常用方法之一。
该方法将非对称电流分解为三个分量，即正序、负序和零序分量。
通过计算各个分量的电流值，再结合系统的参数和拓扑关系进行计算。
这种方法在非对称分析和保护装置选择中应用广泛。
2. 矩阵法矩阵法是一种基于复数计算的方法，通过建立节点矩阵和支路矩阵，求解节点电压和支路电流的未知量。
这种方法具有较强的适应性，能够计算各种复杂情况下的非对称短路电流。
四、短路电流计算中的注意事项在进行短路电流计算时，还需注意以下几个方面：1. 系统参数的准确性系统参数对于计算结果的准确性具有重要影响。
短路电流及其计算短路电流是指在电路中，当发生短路故障时，电流会迅速增大到很高的数值。
短路故障是指电路中的正、负极之间或者两个不同元件之间发生距离非常短的导通，导致电流异常增大。
短路电流的计算是为了评估电路中的设备或元件的安全工作能力，以确保其能够承受短路故障所产生的巨大电流，并选择合适的保护装置来防止其发生。
短路电流的计算方法根据电路的类型和复杂程度有所不同。
下面针对不同情况进行具体说明。
1.直流电路的短路电流计算方法：在直流电路中，由于电流只会沿着一条路径流动，所以短路电流的计算相对简单。
可以通过欧姆定律计算得到。
短路电流（Isc）= 电源电压（Us）/ 短路电阻（Rs）式中，Us为电源电压，Rs为短路电阻的阻值。
2.单相交流电路的短路电流计算方法：在单相交流电路中，短路电流的计算稍微复杂一些。
需要考虑电源电压、短路阻抗和负载阻抗之间的关系。
a) 短路电流（Isc）= 电源电压（Us）/ 短路阻抗（Zs）b) 短路电流（Isc）= 电源电压（Us）/ （短路阻抗（Zs）+ 负载阻抗（Zl））式中，Us为电源电压，Zs为短路阻抗，Zl为负载阻抗。
3.三相交流电路的短路电流计算方法：在三相交流电路中，短路电流的计算需要考虑三相电源之间的相位差、各相的电流大小以及负载阻抗和短路阻抗之间的关系。
a) 短路电流（Isc）= 母线电压（U）/ 短路阻抗（Zs）b) 短路电流（Isc）= 母线电压（U）/ （短路阻抗（Zs）+ 负载阻抗（Zl））式中，U为母线电压，Zs为短路阻抗，Zl为负载阻抗。
需要注意的是，短路电流的计算一般是在额定工况（即正常运行工况）下进行的。
此外，在实际的电路设计中，还需要考虑短路电流的持续时间、短路电流对设备和元件的热稳定性造成的影响等因素。
短路电流的计算对于电气工程师来说是非常重要的，它能够帮助工程师评估不同元件或设备的安全性能，同时也能够指导选择合适的保护措施，以最大程度地减少短路故障对电路和设备的损坏。

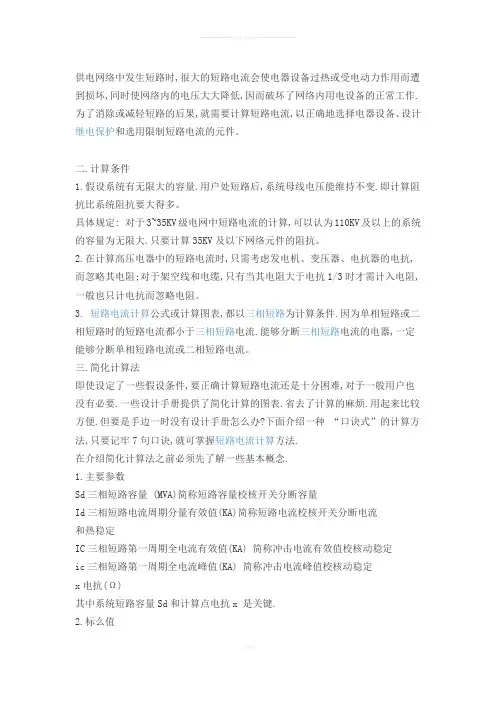

供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限大.只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要.一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.在介绍简化计算法之前必须先了解一些基本概念.1.主要参数Sd三相短路容量 (MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(Ω)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量 Sjz =100 MVA基准电压 UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV 有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4 因为 S=1.73*U*I 所以 IJZ (KA)1.565.59.16144(2)标么值计算容量标么值 S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA时,其标么值容量S* = 200/100=2.电压标么值 U*= U/UJZ ; 电流标么值 I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1+2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以 IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了.公式不多,又简单.但问题在于短路点的总电抗如何得到?例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等.一种方法是查有关设计手册,从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用以上公式计算短路电流; 设计手册中还有一些图表,可以直接查出短路电流.下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.4．简化算法【1】系统电抗的计算系统电抗,百兆为一.容量增减,电抗反比.100除系统容量例：基准容量 100MVA.当系统容量为100MVA时,系统的电抗为XS*=100/100＝1 当系统容量为200MVA时,系统的电抗为XS*=100/200＝0.5当系统容量为无穷大时,系统的电抗为XS*=100/∞＝0系统容量单位：MVA系统容量应由当地供电部门提供.当不能得到时,可将供电电源出线开关的开断容量作为系统容量.如已知供电部门出线开关为W-VAC 12KV 2000A 额定分断电流为40KA.则可认为系统容量S=1.73*40*10000V=692MVA, 系统的电抗为XS*=100/692＝0.144.【2】变压器电抗的计算110KV, 10.5除变压器容量；35KV, 7除变压器容量；10KV{6KV}, 4.5除变压器容量.例：一台35KV 3200KVA变压器的电抗X*=7/3.2=2.1875一台10KV 1600KVA变压器的电抗X*=4.5/1.6=2.813变压器容量单位：MVA这里的系数10.5,7,4.5 实际上就是变压器短路电抗的％数.不同电压等级有不同的值.【3】电抗器电抗的计算电抗器的额定电抗除额定容量再打九折.例：有一电抗器 U=6KV I=0.3KA 额定电抗 X=4% .额定容量 S=1.73*6*0.3=3.12 MVA. 电抗器电抗X*={4/3.12}*0.9=1.15电抗器容量单位：MVA【4】架空线路及电缆电抗的计算架空线：6KV,等于公里数；10KV,取1/3；35KV,取 3％0电缆：按架空线再乘0.2.例：10KV 6KM架空线.架空线路电抗X*=6/3=210KV 0.2KM电缆.电缆电抗X*={0.2/3}*0.2=0.013.这里作了简化,实际上架空线路及电缆的电抗和其截面有关,截面越大电抗越小. 【5】短路容量的计算电抗加定,去除100.例：已知短路点前各元件电抗标么值之和为 X*∑=2, 则短路点的短路容量Sd=100/2=50 MVA.短路容量单位：MVA【6】短路电流的计算6KV,9.2除电抗；10KV,5.5除电抗; 35KV,1.6除电抗; 110KV,0.5除电抗.0.4KV,150除电抗例：已知一短路点前各元件电抗标么值之和为 X*∑=2, 短路点电压等级为6KV, 则短路点的短路电流 Id=9.2/2=4.6KA.短路电流单位：KA【7】短路冲击电流的计算1000KVA及以下变压器二次侧短路时：冲击电流有效值Ic=Id, 冲击电流峰值ic=1.8Id1000KVA以上变压器二次侧短路时：冲击电流有效值Ic=1.5Id, 冲击电流峰值ic=2.5Id例：已知短路点{1600KVA变压器二次侧}的短路电流 Id=4.6KA,则该点冲击电流有效值Ic=1.5Id,＝1.5*4.6＝7.36KA,冲击电流峰值ic=2.5Id=2.5*406=11.5KA.可见短路电流计算的关键是算出短路点前的总电抗{标么值}.但一定要包括系统电抗。
短路电流的计算及步骤一、短路电流的计算步骤：1、首先绘出计算电路图2、接着，按所选择的短路计算点绘出等效电路图二、短路电流的计算方法：1、欧姆法2、标幺制法三、采用欧姆法进行三相短路电流的计算根据设计的供电系统图1-1所示。
