第一章气体灭火系统设计参数气体灭火系统的设计应以《气体灭火系统设计标准》（GB50370-2005）、《气体灭火系统施工及验收标准》(GB50263-2007)等国家现行标准和标准为依据，依照爱惜对象、系统设置类型、灭火剂种类等不同，确信设计大体参数。
一、防护区的设置要求（一）防护区的划分防护区的划分应依照封锁空间的结构特点和位置来划分，防护区划分应符合以下规定：防护区宜以单个封锁空间划分；同一区间的吊顶层和地板下需同时爱惜时，可合为一个防护区；采纳管网灭火系统时，一个防护区的面积不宜大于800㎡，且容积不宜大于3600m³；采纳预制灭火系统时，一个防护区的面积不宜大于500㎡，且容积不宜大于1600m³。
（二）耐火性能防护区围护结构及门窗的耐火极限均不宜低于；吊顶的耐火极限不宜低于。
全淹没灭火系统防护区建筑物构件耐火时刻（一样为30min）包括：探测火灾时刻、延不时刻、释放灭火剂时刻及维持灭火剂设计浓度的浸渍时刻。
延不时刻为30s、释放灭火剂时刻关于扑救表面火灾应不大于1min；关于扑救固体深位火灾不该大于7min。
（三）耐压性能在全封锁空间释放灭火剂时，空间内的压强会迅速增加，若是超过建筑构件经受能力，防护区就会受到破坏，从而造成灭火剂流失、灭火失败和火灾蔓延的严峻后果。
防护区围护结构经受内压的许诺压强，不宜低于1200Pa。
（四）泄压能力关于全封锁的防护区，应设置泄压口，七氟丙烷灭火系统的泄压口应位于防护区净高的2/3以上。
防护区设置的泄压口，宜设在外墙上。
泄压口面积按相应气体灭火系统设计规定计算。
关于设有防爆泄压设施或门窗裂缝未设密封条的防护区可不设泄压口。
（五）封锁性能在防护区的围护构件上不宜设置放开孔洞，不然将会造成灭火剂流失。
在必需设置放开孔洞时，应设置能手动和自动关闭的装置。
在喷放灭火剂前，应自动关闭防护区内除泄压口外的开口。
（六）环境温度防护区的最低环境温度不该低于-10℃。
气体灭火喷头流量计算公式气体灭火系统是一种常见的灭火设备，它利用惰性气体或化学气体来灭火，以保护人员和财产安全。
在设计气体灭火系统时，流量计算是非常重要的一步，它决定了系统能否有效地灭火。
本文将介绍气体灭火喷头流量计算的相关公式和方法。
首先，我们需要了解气体灭火喷头的工作原理。
气体灭火系统通过在火灾发生时释放惰性气体或化学气体来降低火灾区域的氧浓度，从而达到灭火的目的。
喷头是气体释放的关键部件，它需要根据火灾区域的大小和形状来确定合适的流量。
气体灭火喷头的流量计算公式如下：Q = V / (t A)。
其中，Q表示喷头的流量，单位为 m^3/s；V表示火灾区域的体积，单位为m^3；t表示喷头的释放时间，单位为 s；A表示火灾区域的有效面积，单位为 m^2。
在实际应用中，我们需要根据火灾区域的具体情况来确定喷头的流量。
首先，需要测量火灾区域的体积和有效面积，然后根据设计要求确定喷头的释放时间。
最后，带入上述公式进行计算，得到喷头的流量。
除了上述公式外，还有一些其他因素需要考虑。
例如，气体的密度和压力会影响喷头的流量，因此在计算时需要考虑这些因素。
此外，喷头的数量和布置也会对流量产生影响，需要根据实际情况进行调整。
在实际工程中，通常会使用计算软件来进行流量计算。
这些软件可以根据输入的参数自动计算喷头的流量，大大提高了工作效率。
但是，使用软件计算时仍需要对结果进行验证，以确保系统的可靠性和安全性。
总之，气体灭火喷头流量的计算是气体灭火系统设计中的重要环节，它直接影响系统的灭火效果和安全性。
通过合理的流量计算，可以确保气体灭火系统在火灾发生时能够快速、有效地灭火，保护人员和财产的安全。
因此，设计人员在进行气体灭火系统设计时，需要充分考虑喷头流量的计算，并采取合适的措施来保证系统的可靠性和安全性。
气体灭火消防设计专篇目录一、工程概况 ................................................................................错误!未定义书签。
二、装修消防设计依据 ................................................................错误!未定义书签。
三、装修消防设计情况 ................................................................错误!未定义书签。
1、工程范围 ................................ 错误!未定义书签。
2、设计要求及设计说明....................... 错误!未定义书签。
3 、设计说明 ............................... 错误!未定义书签。
4、防护区要求 (8)5、储存容器间的要求 (9)四、系统控制方式 (9)1、自动灭火 (9)2、手操电动灭火 (9)3、人工应急灭火 (10)4、二氧化碳灭火动作流程图 (10)五、系统说明 (12)1.火灾自动探测报警系统 (12)2.灭火剂储藏和施放系统 (13)3.施放管系和喷嘴 (13)六、注意事项 (14)第 3第 4第 5第 6随着排出的空气很快流出室外，使防护区内达不到二氧化碳设计浓度，影响灭火。
所以规范中规定防护区用的通风机和通风管道中的防火阀均应在喷放二氧化碳前应自动关闭，而喷漆室的门窗也均应在灭火前关闭。
因此各喷漆室的开口也可以确定为零。
3.3、各防护区的设计计算(1) 二氧化碳的设计用量计算公式：M=Kb(K 1A+K2V)A=Av+30A0 V=Vv-VgM—二氧化碳设计用量（Kg）；Kb—物质系数K1—面积系数(Kg/m2)，取0.2Kg/m2；K2—体积系数(Kg/m3)，取0.7Kg/m3；A—折算面积(m2)；Av—防护区的内侧面，底面，顶面的总面积(m2)；A0—开口总面积(m2)；V—防护区的净容积（m3）；Vv—防护区的容积（m3）Vg—防护区内非燃烧体和难燃烧体的总体积（m3）(2) 二氧化碳的储存量计算公式：Mc=Km M + Mv+ Ms+ MtMc—二氧化碳储存量（Kg）；Km—裕度系数；对全淹没系统取1；Mv—二氧化碳在管道中的蒸发量（Kg）；高压全淹没系统取0值；Ms—储存容器内的二氧化碳剩余量（Kg）；经验值取0.08 M；Mt—管道内的二氧化碳剩余量（Kg）；高压系统取0值；故以上公式可以简化为：Mc=1.08 M(3) 设计储存容器数量计算第 7N = Mc / 42Mc —二氧化碳储存量N—设计储存瓶个数；计算后取整；注：70L钢瓶充装密度选0.6Kg/L，即每瓶充装42Kg二氧化碳灭火剂。
随着国家经济建设的迅速发展，出现了大量不宜用水扑灭的火灾环境，如可燃气体、可燃液体、电器火灾以及计算机房、重要文物档案库等，此时，气体消防作为最有效最干净的灭火手段，日益受到重视。
目前的气体灭火系统主要有卤代烷替代灭火系统和二氧化碳灭火系统，但由于卤代烷具有严重的污染性，二氧化碳灭火系统本身具有窒息性和冷却作用，因此，公安部推荐采用七氟丙烷气体自动灭火系统扑灭A，B，C类和电器火灾，用于保护经常有人的场所。
七氟丙烷是碳、氟和氢的化合物，分子式为CF3CHFCF3，密度比空气大六倍，是一种无色、无味、不导电、无二次污染的灭火剂，该灭火剂以化学和物理机理相结合的方式进行灭火，不会影响氧的含量，是一种新型的洁净气体灭火剂，但由于其使用时间不长，大多数设计施工人员来对该类灭火系统的设计与使用相对比较陌生。
因此，我们有必要对该类气体灭火系统的设计过程进行深入探究。
一、七氟丙烷气体灭火系统设计过程目前，国内关于七氟丙烷气体灭火系统的设计使用还没有统一的规范，只有部分较发达地区制定了些地区性法规。
如广东省工程建设地方标准《七氟丙烷（HFC227ea）洁净气体灭火系统设计规范》和上海的《七氟丙烷（HFC227ea）洁净气体灭火系统技术规程》。
但是，在真正的设计施工过程中，仅仅这些规范还远不能独立达到指导设计施工的目的，往往还需要参照《气体灭火系统施工及验收规范》（GB50263－97）、《卤代烷1301灭火系统设计规范》等一些现有的成熟的气体灭火系统设计标准以及生产厂家提供的各种技术数据。
通过对这些规范的深入研究，结合当前众多工程实践总结出的设计经验，我们总结归纳了七氟丙烷气体灭火系统设计所遵循的主要步骤，以资借鉴。
（一）系统设计的前提条件七氟丙烷灭火系统与其它的气体灭火系统一样，都要在一个相对较为封闭的场所内才能发挥其应有的作用。
平时设计中我们一般设置的防护分区应在100m2～500m2之间，体积在300m3～2000m3之间，用相对密闭的墙体分隔开，由于七氟丙烷气体比空气重，所以下沉在紧贴地面的空间里，墙的高度应位于防护区建筑层高的2/3以上，一般取值范围在1.86～2.66m之间。
七氟丙烷无管网(柜式)灭火系统设计说明一、设计依据：1、中华人民共和国国家标准GB50370-2005《气体灭火系统设计规范》；2、中华人民共和国国家标准GB50116-2013《火灾自动报警系统设计规范》；3、中华人民共和国国家标准GB50166-2007《火灾自动报警系统施工及验收规范》；4、中华人民共和国国家标准GB50263-2007《气体灭火系统施工及验收规范》。
二、基本设计参数：1、系统储存压力：2.5MPa；2、气体喷放时间：≤10s；3、灭火系统的设计温度应采用20℃；4、防护区内围护结构承受内压的允许压强，不宜低于1200Pa。
三、设计方案：1、防护区情况：详见设计参数表。
2、灭火方式：防护区采用全淹没灭火方式，即在规定的时间内，向防护区喷放设计规定用量的灭火剂，使其均匀地充满整个保护区。
该灭火系统采用柜式七氟丙烷灭火装置。
3、计算依据及灭火方式：根据《气体灭火系统设计规范》（GB50370-2005）计算。
4、灭火剂设计用量计算式如下：W=K*V*C1/S/(100-C1)式中：W——灭火剂设计用量（kg）；C1——灭火设计浓度（%）；S——灭火剂过热蒸汽在101KPa大气压和防护区最低环境温度下的质量体积（m ³/kg）；V——防护区的净容积（m³）；K——海拔高度修正系数，可按本规范附录B的规定取值。
5、防护区的泄压口面积，宜按下式计算：Fx=0.15*Qx/√Pf式中：Fx——泄压口面积（㎡）；Qx——灭火剂在防护区的平均喷放速率（kg/s)；Pf——围护结构承受内压的允许压强（Pa）；四、产品选型：设备选用GQQ180/2.5、GQQ150/2.5、GQQ120/2.5型无管网七氟丙烷灭火装置。
五、系统原理：本系统具有自动、手动两种启动方式。
1、自动启动：灭火控制器设置在自动状态时，若某防护区发生有烟雾（或温度异常上升），该防护区的感烟（或感温）探测器动作并向灭火控制器送入一个火警信号，灭火控制器即进入单一火警状态，同时驱动消防警铃发出单一火灾警报信号，此时不会发出启动灭火系统的控制信号。

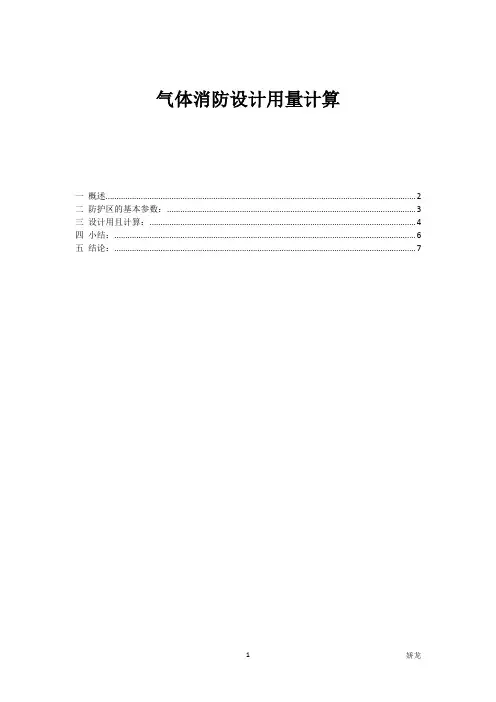

气体消防设计用量计算一概述 (2)二防护区的基本参数： (3)三设计用且计算： (4)四小结： (6)五结论： (7)一概述20世纪以来相继出现了卤代烷及其替代灭火系统和二氧化碳灭火系统。
由于我国已加入了蒙特利尔环境保护公约，卤代烷已被消防部门限制使用。
所以，的气体灭火系统主要有卤代烷替代灭火系统和二氧化碳灭火系统，它们具有灭火迅速、不导电、不污染被保护体的特点，但由于二氧化碳灭火系统本身具有窒息性（即降低空间的含氧量）和冷却作用，因而有较大的副作用，其最小灭火设计浓度为34％，超过了人的致死浓度，对人体危害大，不宜用于经常有人停留的场所：而且二氧化碳使用钢瓶数量多，储存空间要求很大，浪费了大量空间。
二氧化碳灭火系统在喷放时造成的冷却作用容易产生雾化，冷凝现象，使得设备特别是计算机和玻璃产品遭受损坏。
灭火时气体喷放时间需60秒以上，相对灭火时间较长，由于这些缺点，限制了二氧化碳灭火系统的使用场所。
FM200（七氟丙烷）气体消防克服了前述的不足之处，已被广泛使用。
公安部于20011年8月1日发布了公消［2001］217号（关于进一步加强哈龙替代品及其技术管理的通知》，通知中第一推荐M200（七氟丙烷）气体自动灭火系统属于全淹没系统，可队扑灭A，B，C类和电器火灾，可用于保护经常有人的场所。
FM200是碳、氟和氢的化合物，分子式为CF3CHFCF3，密度比空气大六倍，以化学和物理机理相结合进行灭火，不会氧的含量，它是一种无色、无味、不导电、无二次污染的灭火剂。
国际上有配套的设计和工程规范，全世界已有上万例的成功应用。
在我国，FM200作为一种新型的替代卤代烷的洁净气体灭火剂，由于其使用时间不长，至今设计施工的国家规范还在送审稿阶段。
实际工程中FM200的设计依据为：《七氟丙烷洁净气体灭火系统设计及使用暂行规定》，《气体灭火系统施工及验收规范）（GB50263－97），生产厂家提供的FM200系统的各种技术数据及材料。
七氟丙烷药剂设计用量计算:
1、设计标准：
（1）国家标准GB50370-2005《气体灭火系统设计规范》
（2）国家标准GB50116-98《火灾自动报警系统设计规范》;
（3）国家标准GB50166-92《火灾自动报警系统施工及验收规范》；
（4）国家标准GB50263-97《气体灭火系统施工及验收规范》；
2、设计条件：
（1）保护区的体积或长、宽、高尺寸；
（2）保护区域范围及防护区的用途；
（3）保护区的温度在0℃~50℃范围之间；
（4）保护区的海拔高度。
3、灭火剂设计用量计算：
4、灭火剂储存容器内的剩余量
每只灭火剂储存容器内的喷放剩余量按储瓶规格相应增加：40L、70L、100L储瓶加3.5kg，120L储瓶加4.2kg、150L储瓶加5.2kg。
5、灭火剂设计用量
灭火剂设计用量=灭火剂设计用量+瓶组数×3.5kg/4.2g/5.2kg。

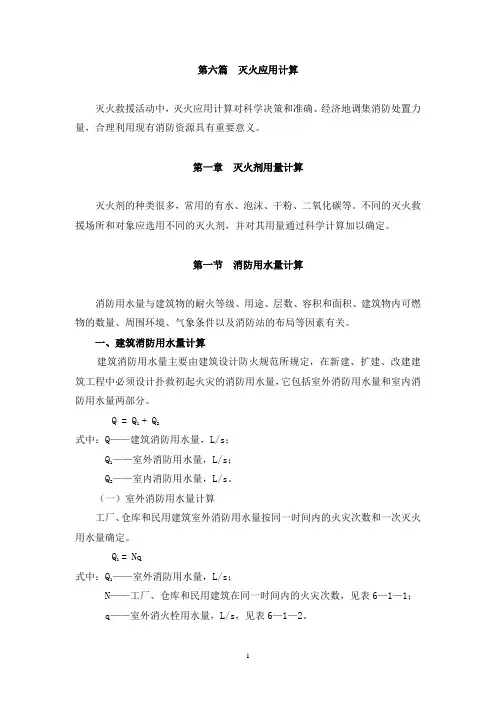

第六篇灭火应用计算灭火救援活动中，灭火应用计算对科学决策和准确、经济地调集消防处置力量，合理利用现有消防资源具有重要意义。
第一章灭火剂用量计算灭火剂的种类很多，常用的有水、泡沫、干粉、二氧化碳等。
不同的灭火救援场所和对象应选用不同的灭火剂，并对其用量通过科学计算加以确定。
第一节消防用水量计算消防用水量与建筑物的耐火等级、用途、层数、容积和面积、建筑物内可燃物的数量、周围环境、气象条件以及消防站的布局等因素有关。
一、建筑消防用水量计算建筑消防用水量主要由建筑设计防火规范所规定，在新建、扩建、改建建筑工程中必须设计扑救初起火灾的消防用水量，它包括室外消防用水量和室内消防用水量两部分。
Q = Q1 + Q2式中：Q——建筑消防用水量，L/s；Q1——室外消防用水量，L/s；Q2——室内消防用水量，L/s。
（一）室外消防用水量计算工厂、仓库和民用建筑室外消防用水量按同一时间内的火灾次数和一次灭火用水量确定。
Q1= Nq式中：Q1——室外消防用水量，L/s；N——工厂、仓库和民用建筑在同一时间内的火灾次数，见表6—1—1； q——室外消火栓用水量，L/s，见表6—1—2。
6—1—1 同一时间内的火灾次数6—1—2 建筑物室外消火栓用水量（二）室内消防用水量计算室内消防用水量为室内消火栓、自动喷水灭火设备等同时开启时用水量之和。
Q2 = q栓+ q自+ q幕+ q雨+ q雾式中：Q2——室内消防用水量，L/s；q栓——室内消火栓用水量，L/s,见表6—1—3；q自——自动喷水灭火设备用水量，L/s,见表6—1—4；q幕——水幕设备用水量，L/s；q雨——雨淋喷水灭火设备用水量，L/s；q雾——水喷雾灭火设备用水量，L/s。
表6—1—3 室内消火栓用水量（三）高层民用建筑消防用水量计算高层民用建筑消防用水量为高层民用建筑室外消防用水量和高层民用建筑室内消防用水量之和。
Q = Q1+ Q2式中：Q——高层民用建筑消防用水量，L/s；Q1——高层民用建筑室外消防用水量，L/s；Q2——高层民用建筑室内消防用水量，L/s。

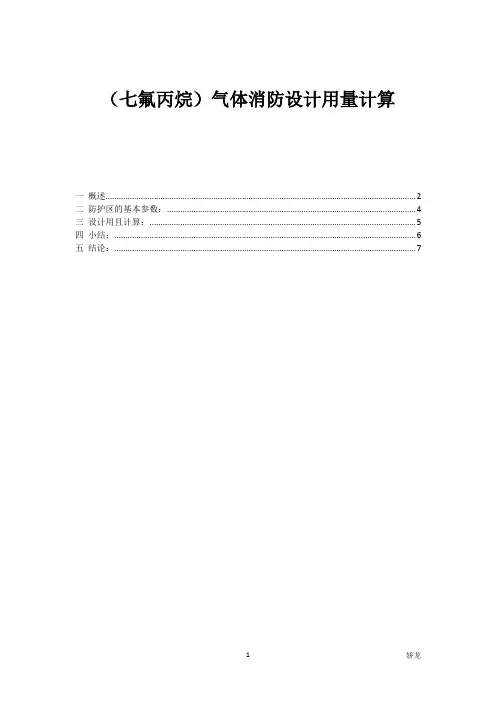

（七氟丙烷）气体消防设计用量计算一概述 (2)二防护区的基本参数： (4)三设计用且计算： (5)四小结： (6)五结论： (7)一概述众所周知，在消防领域最广泛的灭火剂就是水。
随着国家建设的迅速，大批和民用建筑尤其是高层建筑的不断涌现，更随着高的发展，设备对灭火剂的要求越来越高，对于扑灭可燃气体、可燃液体、电器火灾以及机房、重要文物档案库、通信广播机房、微波机房等不可式不宜用水灭火的火灾，气体消防作为最有效最干净的灭火手段，日益受到重视。
其中，《建筑设计防火规范）（GBJ16一87）和（高层民用建筑设计防火规范）（GBJ50045--95）已明确规定了应设置气体灭火系统的场所。
可见，气体消防系统在各类灭火系统中占有很重要的地位。
20世纪以来相继出现了卤代烷及其替代灭火系统和二氧化碳灭火系统。
由于我国已加入了蒙特利尔环境保护公约，卤代烷已被消防部门限制使用。
所以，的气体灭火系统主要有卤代烷替代灭火系统和二氧化碳灭火系统，它们具有灭火迅速、不导电、不污染被保护体的特点，但由于二氧化碳灭火系统本身具有窒息性（即降低空间的含氧量）和冷却作用，因而有较大的副作用，其最小灭火设计浓度为34％，超过了人的致死浓度，对人体危害大，不宜用于经常有人停留的场所：而且二氧化碳使用钢瓶数量多，储存空间要求很大，浪费了大量空间。
二氧化碳灭火系统在喷放时造成的冷却作用容易产生雾化，冷凝现象，使得设备特别是计算机和玻璃产品遭受损坏。
灭火时气体喷放时间需60秒以上，相对灭火时间较长，由于这些缺点，限制了二氧化碳灭火系统的使用场所。
FM200（七氟丙烷）气体消防克服了前述的不足之处，已被广泛使用。
公安部于20011年8月1日发布了公消［2001］217号（关于进一步加强哈龙替代品及其技术管理的通知》，通知中第一推荐M200（七氟丙烷）气体自动灭火系统属于全淹没系统，可队扑灭A，B，C类和电器火灾，可用于保护经常有人的场所。
FM200是碳、氟和氢的化合物，分子式为CF3CHFCF3，密度比空气大六倍，以化学和物理机理相结合进行灭火，不会氧的含量，它是一种无色、无味、不导电、无二次污染的灭火剂。
随着国家经济建设的迅速发展，出现了大量不宜用水扑灭的火灾环境，如可燃气体、可燃液体、电器火灾以及计算机房、重要文物档案库等，此时，气体消防作为最有效最干净的灭火手段，日益受到重视。
目前的气体灭火系统主要有卤代烷替代灭火系统和二氧化碳灭火系统，但由于卤代烷具有严重的污染性，二氧化碳灭火系统本身具有窒息性和冷却作用，因此，公安部推荐采用七氟丙烷气体自动灭火系统扑灭A，B，C类和电器火灾，用于保护经常有人的场所。
七氟丙烷是碳、氟和氢的化合物，分子式为CF3CHFCF3，密度比空气大六倍，是一种无色、无味、不导电、无二次污染的灭火剂，该灭火剂以化学和物理机理相结合的方式进行灭火，不会影响氧的含量，是一种新型的洁净气体灭火剂，但由于其使用时间不长，大多数设计施工人员来对该类灭火系统的设计与使用相对比较陌生。
因此，我们有必要对该类气体灭火系统的设计过程进行深入探究。
一、七氟丙烷气体灭火系统设计过程目前，国内关于七氟丙烷气体灭火系统的设计使用还没有统一的规范，只有部分较发达地区制定了些地区性法规。
如广东省工程建设地方标准《七氟丙烷（HFC227ea）洁净气体灭火系统设计规范》和上海的《七氟丙烷（HFC227ea）洁净气体灭火系统技术规程》。
但是，在真正的设计施工过程中，仅仅这些规范还远不能独立达到指导设计施工的目的，往往还需要参照《气体灭火系统施工及验收规范》（GB50263－97）、《卤代烷1301灭火系统设计规范》等一些现有的成熟的气体灭火系统设计标准以及生产厂家提供的各种技术数据。
通过对这些规范的深入研究，结合当前众多工程实践总结出的设计经验，我们总结归纳了七氟丙烷气体灭火系统设计所遵循的主要步骤，以资借鉴。
（一）系统设计的前提条件七氟丙烷灭火系统与其它的气体灭火系统一样，都要在一个相对较为封闭的场所内才能发挥其应有的作用。
平时设计中我们一般设置的防护分区应在100m2～500m2之间，体积在300m3～2000m3之间，用相对密闭的墙体分隔开，由于七氟丙烷气体比空气重，所以下沉在紧贴地面的空间里，墙的高度应位于防护区建筑层高的2/3以上，一般取值范围在1.86～2.66m之间。
气体灭火系统的全面介绍及气体灭火系统工作原理一、气体灭火系统实例上海一家做木业的公司有两间档案库房做气体灭火系统工程，大的档案库房长11.4m，宽9m，小档案库房在大档案库房内，尺寸为长4.02m，宽度为3.47m，高度均为4m。
念海消防根据《气体灭火系统设计规范》GB50370中，档案库房设计浓度采用10%，设计用量采用如下公式：设计过程笔者在这就不多做赘述，一般是通过兆龙软件精确计算，最后计算出大小档案室的设计用量分别为45.36kg和287.01kg，小档案库房采用一个单瓶组GQQ70L/2.5柜式七氟丙烷灭火装置，大档案库房采用三个GQQ120L/2.5柜式七氟丙烷灭火装置。
根据现场情况及档案柜的放置情况，气体灭火系统产品放置在靠近墙体的部位，同时采用高喷头的七氟丙烷灭火装置，确保喷头前面无遮挡，保障气体灭火喷洒效果。
档案库房内还有一个注意要点是探测器的安装部位，由于档案密集架距梁顶距离太小，在进行感烟探头施工中需要注意探测器周围0.5m内不应有遮挡物，不然容易因不透风产生误报。
以上是根据一个气体灭火系统实例引出气体灭火系统，让大家先对气体灭火系统有个大概了解，接下来我们从规范中用到气体灭火系统的场所及常见的气体灭火系统产品来为大家全面讲解。
二、规范规定哪些场所需要用到气体灭火系统根据《建筑设计防火规范》GB50016的8.3条中的规定，下列场所应设置自动灭火系统，并宜采用气体灭火系统：条文说明：本条为强制性条文。
第8条其他特殊重要设备，主要指设置在重要部位和场所中，发生火灾后将严重影响生产和生活的关键设备。
如化工厂中的中央控制室和单台容量300MW机组及以上容量的发电厂的电子设备间、控制室、计算机房及继电器室等。
高层民用建筑内火灾危险性大，发生火灾后对生产、生活产生严重影响的配电室等，也属于特殊重要设备室。
除上述规范中的应用场所外，根据念海消防15年气体灭火消防经验，锂电池储能集装箱、喷涂生产线、涂布机、汽车发动机实验室、高低温环境仓、电池间、除尘器、水泥厂煤粉仓、危化品仓库、喷粉房、数控机床、锅炉房、烘箱这些场所也同样可以使用气体灭火系统。
（七氟丙烷）气体消防设计用量计算一概述 (2)二防护区的基本参数： (4)三设计用且计算： (5)四小结： (7)五结论： (8)一概述众所周知，在消防领域最广泛的灭火剂就是水。
随着国家建设的迅速，大批和民用建筑尤其是高层建筑的不断涌现，更随着高的发展，设备对灭火剂的要求越来越高，对于扑灭可燃气体、可燃液体、电器火灾以及机房、重要文物档案库、通信广播机房、微波机房等不可式不宜用水灭火的火灾，气体消防作为最有效最干净的灭火手段，日益受到重视。
其中，《建筑设计防火规范）（GBJ16一87）和（高层民用建筑设计防火规范）（GBJ50045--95）已明确规定了应设置气体灭火系统的场所。
可见，气体消防系统在各类灭火系统中占有很重要的地位。
20世纪以来相继出现了卤代烷及其替代灭火系统和二氧化碳灭火系统。
由于我国已加入了蒙特利尔环境保护公约，卤代烷已被消防部门限制使用。
所以，的气体灭火系统主要有卤代烷替代灭火系统和二氧化碳灭火系统，它们具有灭火迅速、不导电、不污染被保护体的特点，但由于二氧化碳灭火系统本身具有窒息性（即降低空间的含氧量）和冷却作用，因而有较大的副作用，其最小灭火设计浓度为34％，超过了人的致死浓度，对人体危害大，不宜用于经常有人停留的场所：而且二氧化碳使用钢瓶数量多，储存空间要求很大，浪费了大量空间。
二氧化碳灭火系统在喷放时造成的冷却作用容易产生雾化，冷凝现象，使得设备特别是计算机和玻璃产品遭受损坏。
灭火时气体喷放时间需60秒以上，相对灭火时间较长，由于这些缺点，限制了二氧化碳灭火系统的使用场所。
FM200（七氟丙烷）气体消防克服了前述的不足之处，已被广泛使用。
公安部于20011年8月1日发布了公消［2001］217号（关于进一步加强哈龙替代品及其技术管理的通知》，通知中第一推荐M200（七氟丙烷）气体自动灭火系统属于全淹没系统，可队扑灭A，B，C类和电器火灾，可用于保护经常有人的场所。
FM200是碳、氟和氢的化合物，分子式为CF3CHFCF3，密度比空气大六倍，以化学和物理机理相结合进行灭火，不会氧的含量，它是一种无色、无味、不导电、无二次污染的灭火剂。
气体灭火二、计算依据及灭火方式1.根据《气体灭火系统设计规范》（GB50370-2005）计算。
W=K*V／S*C1／100-C1式中：W--灭火剂设计用量（kg）；V--防护区净容积（m³）；S--灭火剂过热蒸汽在101KPa大气压和防护区最低环境温度下的比容（m³/kg）；K--海拔高度修正系数，可按《气体灭火系统设计规范》附录B表取值,如海拔高度为0~1000m，取值K=1.000 ；C1--灭火设计密度（%）；2.灭火剂过热蒸汽在101KPa大气压和防护区最低环境温度下的比容,应按下式计算：S=K1+K2*T式中：T--防护区最低环境温度（℃），对于采取空调或冬季取暖设施的防护区，可按20℃计算；K1--0.1269；K2--0.000513；三、产品选型设备选用QMQ4.2/(70、90、120)N七氟丙烷气体灭火系统。
该系统需要单独设置钢瓶间，同一套系统可保护多个防护区，设置管网经喷头均匀喷放，灭火效果好灭火速度快，对设备无污损。
四、操作说明1.系统构成形式七氟丙烷灭火系统由火灾报警系统、灭火控制系统及七氟丙烷灭火装置三部分组成。
火灾报警系统设置感烟、感温两路报警，通过气体灭火控制器进行控制,七氟丙烷灭火装置贮瓶充装压力为4.2MPa(20℃)。
2.启动方式七氟丙烷灭火系统有以下三种控制方式:1）自动控制当感烟、感温两路同时报警后，气体灭火控制器启动声光报警器，发出声光报警并向控制中心发出灭火信号，经过一段时间后下达灭火指令，按下列程序工作：①联动关闭开口密闭装置、通风机、防火阀等设备。
②延迟30s后打开电磁阀，释放N2氮气，N2氮气驱动相应的储瓶瓶头阀，释放灭火剂实施灭火。
2）手动控制若操作人员将气体灭火控制器的控制键拨“手动”位置，当感烟、感温两路同时报警后，气体灭火控制器启动声光报警器，发出声光报警，但并不启动灭火装置，操作人员可按下气体灭火控制器上的“紧急启动”按钮或旋动防护区门外的手动控制盒上的钥匙至“启动”位置启动灭火装置。
一、设计依据
1. GB50370-2005《气体灭火系统设计规范》
2. GB50116《火灾自动报警系统设计规范》
3.《AS600·S型气溶胶灭火系统技术说明书》
二、设计计算
1. 防护区净容积计算
V=8×5.4×3.5=151.2立方米
2. AS600 S型气溶胶灭火剂用量计算
依据GB50370-2005中3.5.9条的计算公式
W=C2·Kv·V
再依据GB50370-2005中3.5.9条规定，
设计密度C2取0.13kg/m3（在常见气体灭火系统应用场所，C2取值为0.13kg/m3），
容积修正系数Kv取1.0，则：
W=C2·Kv·V=0.13×1.0×151.2=19.7千克
3. AS600·S型气溶胶灭火装置型号规格选用
依据《AS600·S型气溶胶灭火系统技术说明书》及防护区内各种设备实际分布情况，
选用落地式AS600装置10kg规格2台。
（当然，根据现场情况也可选用壁挂式AS600装置）
三、绘制AS600灭火系统设计图
结合防护区平面图，绘制的AS600灭火系统设计图如下：。
