第1章 电与磁

.|方向和磁感线方向有关。

2、磁场对通电线圈的作用：（1）通电线圈处于（a）位置－－线圈平面与磁场平行时，线圈发生转动。

通电线圈处于（b）位置－－线圈平面与磁场垂直时，线圈不发生转动。

通电线圈在磁场中为什么在（a）位置会发生转动转到什么位置会停下来，为什么在（b）位置为什么不发生转动分析：如图4所示，由于通电线圈的两条对边中电流方向相反，它们在磁场中受到磁场力的方向相反且不在一条直线上，在这两个力作用下线圈会发生转动。

当线圈从（a）位置转过90°时，这两上力恰好在同一直线上，而且大小相等、方向相反，是平衡力。

线圈在这对平衡力作用下可以在该位置保持静止。

线圈的这一位置（b）叫做平衡位置，此时线圈的平面恰与磁感线垂直。

（2）通电线圈转到平衡位置时，为什么不立即停下来，而是在位置附近摆地动几下才停下来－－通电线圈转到平衡位置前具有一定速度，由于惯性它会继续向前运动，但由于这时受到的磁场力及摩擦力等又会使它返回平衡位置，所以它要摆动几下后再停下来。

》（二）、直流电动机【问题】：怎样使线圈在转过平衡位置后继续沿原来的方向转动下去1．直流电动机靠直流电源供电，是利用通电线圈在磁场里受到力的作用而转动的现象制成的，是把电能转化为机械能的装置。

2．直流电动机主要由磁铁和线圈组成，此外还有换向器、电刷等。

3．换向器的作用：每当线圈转过平衡位置时，它能自动改变线圈中的电流方向。

(1)“换向器”是怎样实现“换向”的用直流电源给处在磁场中的线圈通电时，要使线圈能绕轴连续转动的关键，在于使线圈一到平衡位置就能自动改变线圈中的电流方向，“换向器”就是能完成这一任务的装置。

①“换向器”由两个半铜环组成。

②两个半铜环的开口处（即绝缘处）安装。

…③当线圈由于惯性稍稍转过平衡位置时，能交换电刷与换向器的半铜环的接触，从而改变了线圈中的电流方向和受力方向，使线圈仍能按原来的绕向转动(2)直流电动机和交流发电机的区别。

三、小结四、课堂练习：课后练习题。

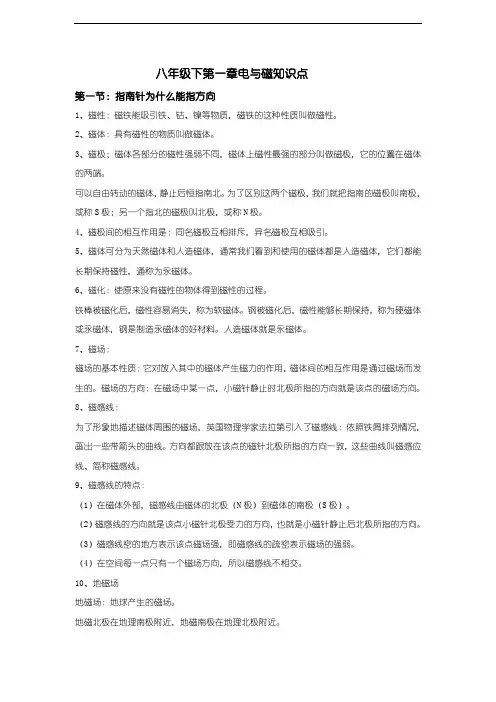

八年级下第一章电与磁知识点第一节：指南针为什么能指方向1、磁性：磁铁能吸引铁、钴、镍等物质，磁铁的这种性质叫做磁性。

2、磁体：具有磁性的物质叫做磁体。

3、磁极；磁体各部分的磁性强弱不同，磁体上磁性最强的部分叫做磁极，它的位置在磁体的两端。

可以自由转动的磁体，静止后恒指南北。

为了区别这两个磁极，我们就把指南的磁极叫南极，或称S极；另一个指北的磁极叫北极，或称N极。

4、磁极间的相互作用是：同名磁极互相排斥，异名磁极互相吸引。

5、磁体可分为天然磁体和人造磁体，通常我们看到和使用的磁体都是人造磁体，它们都能长期保持磁性，通称为永磁体。

6、磁化：使原来没有磁性的物体得到磁性的过程。

铁棒被磁化后，磁性容易消失，称为软磁体。

钢被磁化后，磁性能够长期保持，称为硬磁体或永磁体，钢是制造永磁体的好材料。

人造磁体就是永磁体。

7、磁场：磁场的基本性质：它对放入其中的磁体产生磁力的作用，磁体间的相互作用是通过磁场而发生的。

磁场的方向：在磁场中某一点，小磁针静止时北极所指的方向就是该点的磁场方向。

8、磁感线：为了形象地描述磁体周围的磁场，英国物理学家法拉第引入了磁感线：依照铁屑排列情况，画出一些带箭头的曲线。

方向都跟放在该点的磁针北极所指的方向一致，这些曲线叫磁感应线、简称磁感线。

9、磁感线的特点：（1）在磁体外部，磁感线由磁体的北极（N极）到磁体的南极（S极）。

（2）磁感线的方向就是该点小磁针北极受力的方向，也就是小磁针静止后北极所指的方向。

（3）磁感线密的地方表示该点磁场强，即磁感线的疏密表示磁场的强弱。

（4）在空间每一点只有一个磁场方向，所以磁感线不相交。

10、地磁场地磁场：地球产生的磁场。

地磁北极在地理南极附近，地磁南极在地理北极附近。

地球南北极与地磁的南北极并不重合，它们之间存在的一个50夹角，叫磁偏角。

小磁针的南极始终指向地理南极的原因就是：在地理南极附近，存在着地磁场的北极或 N极。

第二节．电生磁11、奥斯特实验现象：导线通电，周围小磁针发生偏转；通电电流方向改变，小磁针偏转方向相反．结论：通电导线周围存在磁场；磁场方向与电流方向有关．12、直线电流的磁场直线电流的磁场的分布规律：以导线上各点为圆心的一个个同心圆，离直线电流越近，磁性越强，反之越弱。

如图所示，磁铁AB跟软铁C接触，则接触 后磁性最强的地方是：（ C ） A．A和B两处 B．B和C两处 C．A和C两处 D．A、B、C三处
磁感线
磁感线的特点：
1）在磁体外部，磁感线由磁体的北极（N极）到 磁体的南极（S极）;在磁体内部，磁感线由磁体 的南极（S极）到磁体的北极（N极）；是封闭 曲线。
A．减小一节电池 B．把电源和磁铁的两极同时对调 C．增加一节电池 D．把电源两极对调
·浙江教育版
导体垂直磁感线放在磁场中，通电时导 体会受到力的作用。
①除了改变磁感线的方向以外，还可以 通过改变电流方向 来改变磁场对导线作 用力的方向。 ②图中abc是一个单刀双掷开关。图中 标有G的是电动机的符号。请把图中的 这些符号连成电路图。使开关扳到左右 两边时电动机各用一个电源供电，而且 转动方向相反。
直流电动机的构造
用直流电源供电的电动机叫做直流电动机
定子（磁体）
转子（线圈）
电刷
换向器
（使线圈内的电流方 向发生改变）
直 流 电 动 机 工 作 原 理
(1)磁场对电流的作用：通电导体(或线圈)在磁场中会受到 __力______的作用而发生运动，导体运动的方向与__磁__场____方向 和__电__流____方向有关。
1、电动机可分为直流电动机和交流电动机。方 向不变的电流叫直流电。周期性改变方向的电 流叫交流电。
2、电动机，是利用通电线圈在磁场里受到力 的作用而转动的现象制成的，是把电能转化 为机械能的装置。
3、直流电动机主要由磁铁和线圈组成， 此外还有换向器、电刷等。
4、换向器的作用：每当线圈转过平衡位置时， 它能自动改变线圈中的电流方向。
(3)要验证线圈的匝数与磁性的关系，除了保证螺线管外形相

S
N
N
S
5.根据小磁针的偏转，标出螺线管中的电流方向
S N
N
S
6.已知通电螺线管磁极的极性 如图，请标出电源的正负极。
S
N
+ 电源 -
？
一、奥斯特实验
装置：
电流方向 直导线 电流方向
结论： 1、通电导线周 围存在着磁场； 2、电流的磁场方向 与电流方向有关。
——这种现象叫电流的磁效应
通电直导线周围的磁场是如何分布的？ 在有机玻璃板上穿一个小孔， 一根直导线垂直穿过小孔， 在玻璃板上均匀地撒上一些 铁屑，给直导线通电后，轻 敲玻璃板，观察铁屑的分布 情况
1.磁场：磁体周围存在一种看不见、摸不着能使指 针偏转的物质，这种物质就是磁场。 2.磁场的特点： (1).看不见、摸不着； (2).它是确实存在的； (3).可以根据它对其他物体的作用来认识它。
3.磁场方向规定： 小磁针在磁场中某点静止时，N极所指方向为该点磁 场方向。
磁体周围存在磁场，那么，不用 磁体能否在空间产生磁场呢
结论；通电螺线管周围也存在磁场
3、在螺线管中插入一枚铁钉再吸引大头针，观察现象
结论：带铁芯的通电螺线管磁性比不带铁芯的强
铁芯在磁场中被磁化后相当 于一根磁铁
二、通电螺线管的磁场
1、螺线管（线圈）：导线绕在圆筒上。
Ｉ
Ｉ
通电螺线管的磁场
结论
磁场 ； 1、通电螺线管周围存在着_______
条形磁体 2、通电螺线管的磁场分布与_________ 的磁场相似； 电流方向 。 3、通电螺线管的极性取决于_________
以直导线上各点为圆心的同心圆 这些同心圆所在平面与直导线垂直 离直导线越近，磁场越强； 离直导线越远，磁场越弱直导线周围的磁场有何特点？
