变压器故障分析及诊断方式

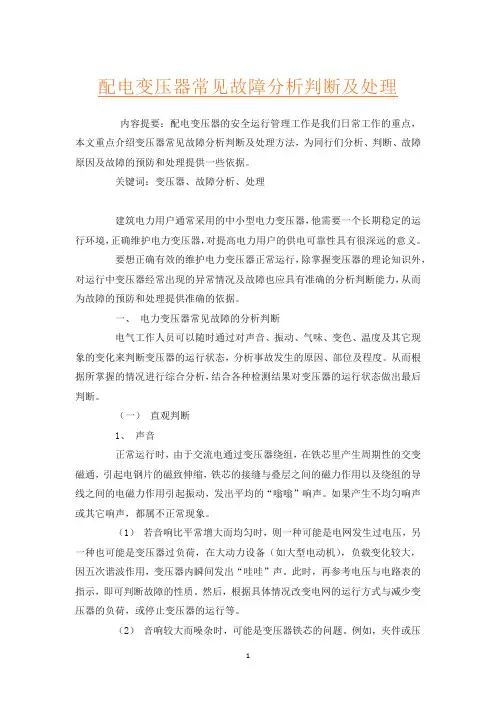

配电变压器常见故障分析判断及处理内容提要：配电变压器的安全运行管理工作是我们日常工作的重点，本文重点介绍变压器常见故障分析判断及处理方法，为同行们分析、判断、故障原因及故障的预防和处理提供一些依据。

关键词：变压器、故障分析、处理建筑电力用户通常采用的中小型电力变压器，他需要一个长期稳定的运行环境，正确维护电力变压器，对提高电力用户的供电可靠性具有很深远的意义。

要想正确有效的维护电力变压器正常运行，除掌握变压器的理论知识外，对运行中变压器经常出现的异常情况及故障也应具有准确的分析判断能力，从而为故障的预防和处理提供准确的依据。

一、电力变压器常见故障的分析判断电气工作人员可以随时通过对声音、振动、气味、变色、温度及其它现象的变化来判断变压器的运行状态，分析事故发生的原因、部位及程度。

从而根据所掌握的情况进行综合分析，结合各种检测结果对变压器的运行状态做出最后判断。

（一）直观判断1、声音正常运行时，由于交流电通过变压器绕组，在铁芯里产生周期性的交变磁通，引起电钢片的磁致伸缩，铁芯的接缝与叠层之间的磁力作用以及绕组的导线之间的电磁力作用引起振动，发出平均的“嗡嗡”响声。

如果产生不均匀响声或其它响声，都属不正常现象。

（1）若音响比平常增大而均匀时，则一种可能是电网发生过电压，另一种也可能是变压器过负荷，在大动力设备（如大型电动机），负载变化较大，因五次谐波作用，变压器内瞬间发出“哇哇”声。

此时，再参考电压与电路表的指示，即可判断故障的性质。

然后，根据具体情况改变电网的运行方式与减少变压器的负荷，或停止变压器的运行等。

（2）音响较大而噪杂时，可能是变压器铁芯的问题。

例如，夹件或压紧铁芯的螺钉松动时，仪表的指示一般正常，绝缘油的颜色、温度与油位也无大变化，这时应当停止变压器的运行进行检查。

（3）音响中夹有放电的“吱吱”声时，可能是变压器或套管发生表面局部放电。

如果是套管的问题，在气候恶劣或夜间时，还可见到电晕辉光或蓝色、紫色的小火花，此时应清除套管表面的脏污，再涂上硅油或硅脂等涂料。

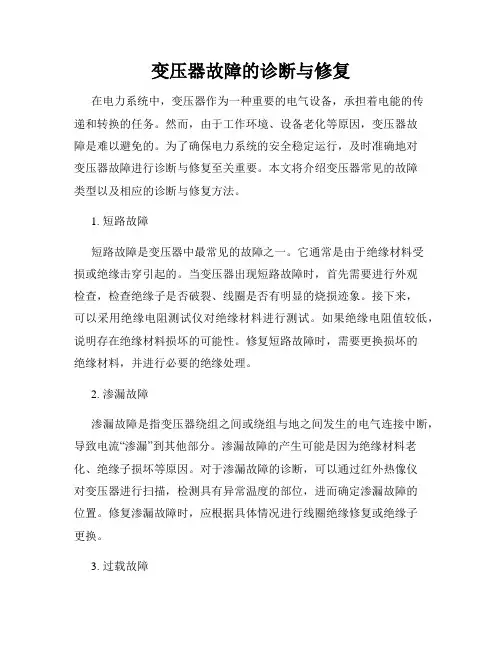

变压器故障的诊断与修复在电力系统中，变压器作为一种重要的电气设备，承担着电能的传递和转换的任务。

然而，由于工作环境、设备老化等原因，变压器故障是难以避免的。

为了确保电力系统的安全稳定运行，及时准确地对变压器故障进行诊断与修复至关重要。

本文将介绍变压器常见的故障类型以及相应的诊断与修复方法。

1. 短路故障短路故障是变压器中最常见的故障之一。

它通常是由于绝缘材料受损或绝缘击穿引起的。

当变压器出现短路故障时，首先需要进行外观检查，检查绝缘子是否破裂、线圈是否有明显的烧损迹象。

接下来，可以采用绝缘电阻测试仪对绝缘材料进行测试。

如果绝缘电阻值较低，说明存在绝缘材料损坏的可能性。

修复短路故障时，需要更换损坏的绝缘材料，并进行必要的绝缘处理。

2. 渗漏故障渗漏故障是指变压器绕组之间或绕组与地之间发生的电气连接中断，导致电流“渗漏”到其他部分。

渗漏故障的产生可能是因为绝缘材料老化、绝缘子损坏等原因。

对于渗漏故障的诊断，可以通过红外热像仪对变压器进行扫描，检测具有异常温度的部位，进而确定渗漏故障的位置。

修复渗漏故障时，应根据具体情况进行线圈绝缘修复或绝缘子更换。

3. 过载故障当变压器长时间工作在超过额定容量的载荷下时，可能会导致过载故障。

过载故障主要表现为变压器温升过高、绕组电流异常等。

对于过载故障的诊断，首先需测量变压器的温度和电流，判断是否超过额定值。

另外，还可以对变压器油进行化验分析，检测油中是否存在异常物质。

修复过载故障的方法包括降低负载、增加冷却措施以及维护液压油等。

4. 绕组接地故障变压器绕组接地故障是指绕组中的线圈或导线与地之间发生不正常的电气连接。

这种故障可能会引起变压器的工作异常和安全隐患。

对于绕组接地故障的诊断，可以使用交流电阻测试仪进行测量，找出接地点的位置。

修复绕组接地故障时，需要清除接地点的外部污垢，并进行绝缘处理或更换线圈。

总结：变压器故障的诊断与修复是保证电力系统安全稳定运行的关键。

变压器故障现象及处理方法变压器是电力系统中常见的设备，负责将电能从一种电压等级变换到另一种电压等级。

变压器在长期运行中可能会出现各种故障，严重影响电力系统的稳定运行。

了解变压器故障的现象及处理方法至关重要。

一、变压器故障现象1. 温度异常变压器内部温度异常是常见的故障现象，其表现为变压器局部温度过高或整体温升异常。

可能的原因包括冷却系统故障、绝缘材料老化等。

2. 轰鸣噪音变压器发出轰鸣噪音可能源于铁芯饱和、绕组内部短路等原因。

这种噪音可能会伴随着振动，严重影响变压器的正常运行。

3. 油污染变压器油污染可能表现为油色变深、酸值升高等现象。

导致油污染的原因包括潮湿、绝缘材料老化等，严重时可能导致绝缘击穿。

4. 继电保护动作变压器继电保护动作可能源于内部短路、接地、过载等故障，继电保护装置的动作可能会导致变压器停电，影响供电可靠性。

二、变压器故障处理方法1. 温度异常处理一旦发现变压器温度异常，应及时检查冷却系统是否正常运行，清理散热器和风道，确保充分散热。

对于绝缘材料老化引起的温升异常，可以考虑进行绝缘材料局部更换或整体绝缘处理。

2. 轰鸣噪音处理变压器发出轰鸣噪音可能需要对其进行全面检修，包括检查铁芯是否饱和、绕组是否存在内部短路等。

必要时，可能需要更换变压器绕组或进行铁芯局部维修。

3. 油污染处理对于变压器油污染问题，应及时更换变压器绝缘油，并对油箱及油路进行清洗。

应加强变压器油的监测，确保油质的稳定。

4. 继电保护动作处理一旦发生继电保护动作，应及时排除故障的根本原因，如内部短路、接地、过载等。

在清除故障后，需要对继电保护装置进行复位和检修，确保其正常运行。

变压器是电力系统中不可或缺的重要设备，其故障可能对电力系统稳定运行造成严重影响。

对于变压器故障的现象及处理方法，需通过定期维护、检修和及时处理故障来确保其安全稳定运行。

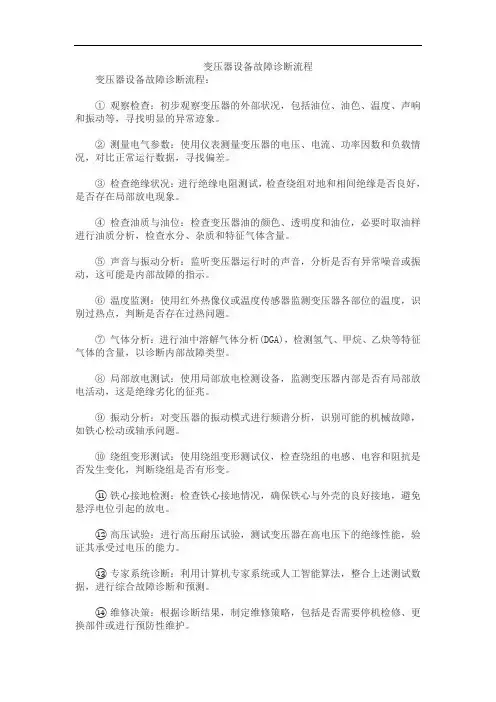

变压器设备故障诊断流程
变压器设备故障诊断流程：
①观察检查：初步观察变压器的外部状况，包括油位、油色、温度、声响和振动等，寻找明显的异常迹象。

②测量电气参数：使用仪表测量变压器的电压、电流、功率因数和负载情况，对比正常运行数据，寻找偏差。

③检查绝缘状况：进行绝缘电阻测试，检查绕组对地和相间绝缘是否良好，是否存在局部放电现象。

④检查油质与油位：检查变压器油的颜色、透明度和油位，必要时取油样进行油质分析，检查水分、杂质和特征气体含量。

⑤声音与振动分析：监听变压器运行时的声音，分析是否有异常噪音或振动，这可能是内部故障的指示。

⑥温度监测：使用红外热像仪或温度传感器监测变压器各部位的温度，识别过热点，判断是否存在过热问题。

⑦气体分析：进行油中溶解气体分析(DGA)，检测氢气、甲烷、乙炔等特征气体的含量，以诊断内部故障类型。

⑧局部放电测试：使用局部放电检测设备，监测变压器内部是否有局部放电活动，这是绝缘劣化的征兆。

⑨振动分析：对变压器的振动模式进行频谱分析，识别可能的机械故障，如铁心松动或轴承问题。

⑩绕组变形测试：使用绕组变形测试仪，检查绕组的电感、电容和阻抗是否发生变化，判断绕组是否有形变。

⑪铁心接地检测：检查铁心接地情况，确保铁心与外壳的良好接地，避免悬浮电位引起的放电。

⑫高压试验：进行高压耐压试验，测试变压器在高电压下的绝缘性能，验证其承受过电压的能力。

⑬专家系统诊断：利用计算机专家系统或人工智能算法，整合上述测试数据，进行综合故障诊断和预测。

⑭维修决策：根据诊断结果，制定维修策略，包括是否需要停机检修、更换部件或进行预防性维护。

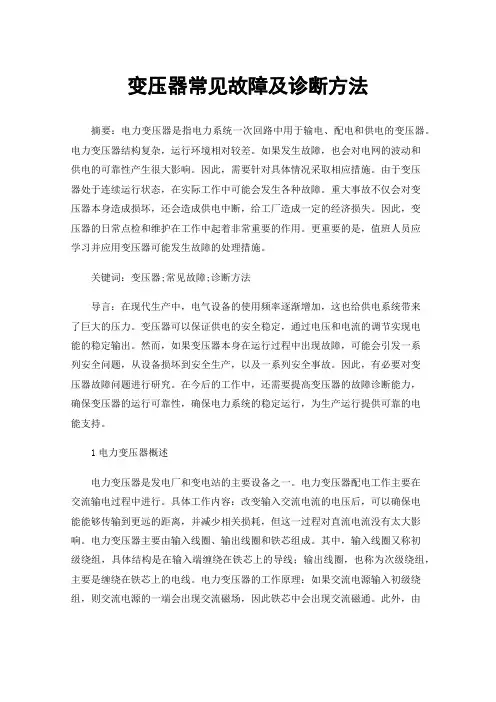

变压器常见故障及诊断方法摘要：电力变压器是指电力系统一次回路中用于输电、配电和供电的变压器。

电力变压器结构复杂，运行环境相对较差。

如果发生故障，也会对电网的波动和供电的可靠性产生很大影响。

因此，需要针对具体情况采取相应措施。

由于变压器处于连续运行状态，在实际工作中可能会发生各种故障。

重大事故不仅会对变压器本身造成损坏，还会造成供电中断，给工厂造成一定的经济损失。

因此，变压器的日常点检和维护在工作中起着非常重要的作用。

更重要的是，值班人员应学习并应用变压器可能发生故障的处理措施。

关键词：变压器;常见故障;诊断方法导言：在现代生产中，电气设备的使用频率逐渐增加，这也给供电系统带来了巨大的压力。

变压器可以保证供电的安全稳定，通过电压和电流的调节实现电能的稳定输出。

然而，如果变压器本身在运行过程中出现故障，可能会引发一系列安全问题，从设备损坏到安全生产，以及一系列安全事故。

因此，有必要对变压器故障问题进行研究。

在今后的工作中，还需要提高变压器的故障诊断能力，确保变压器的运行可靠性，确保电力系统的稳定运行，为生产运行提供可靠的电能支持。

1电力变压器概述电力变压器是发电厂和变电站的主要设备之一。

电力变压器配电工作主要在交流输电过程中进行。

具体工作内容：改变输入交流电流的电压后，可以确保电能能够传输到更远的距离，并减少相关损耗，但这一过程对直流电流没有太大影响。

电力变压器主要由输入线圈、输出线圈和铁芯组成。

其中，输入线圈又称初级绕组，具体结构是在输入端缠绕在铁芯上的导线；输出线圈，也称为次级绕组，主要是缠绕在铁芯上的电线。

电力变压器的工作原理：如果交流电源输入初级绕组，则交流电源的一端会出现交流磁场，因此铁芯中会出现交流磁通。

此外，由于磁场会产生电场，在铁芯的磁传导作用下，交变磁通会作用在次级绕组上，使其产生感应电流。

此时，产生的感应电流为交流电。

2 电力变压器常见故障2.1 短路故障短路故障是电力变压器的常见故障之一。

变压器故障原因检查方法变压器是电力系统中常见的电力设备，但在使用过程中有时会出现故障，影响电力系统的正常运行。

为了保证变压器的正常运转，需要定期检查并排除故障。

下面将介绍一些常见的变压器故障原因检查方法。

1. 外部因素检查：首先，检查变压器周围环境是否存在污染物、腐蚀性气体、潮湿等。

如果存在这些外部因素，可能会引起变压器绝缘水平降低，导致故障。

通过检查变压器周围环境是否干净、干燥，可以初步排除这些因素对变压器故障的影响。

2. 绝缘检查：绝缘是变压器正常运行的重要保证。

通过检查变压器的绝缘电阻、绝缘材料是否受潮、受热等情况，可以判断绝缘是否正常。

常用的检测方法包括绝缘电阻测量、局部放电检测等。

如果发现绝缘电阻异常低或局部放电现象，可能表示绝缘已经受损，需要进行绝缘处理或更换绝缘材料。

3. 线圈检查：变压器的线圈是关键部件，如果出现线圈接触不良、绕组短路等情况，将严重影响变压器的工作稳定性和安全性。

检查变压器线圈的接触情况、绕组间的绝缘状况，可以排除这些故障。

常用的线圈检查方法包括观察线圈外观是否受损、使用热红外热像仪检测线圈热点等。

4. 冷却系统检查：变压器冷却系统的正常运行对保证变压器性能和寿命具有重要影响。

检查冷却系统的冷却剂供应、冷却器是否通畅、风扇是否正常工作等情况，可以判断冷却系统的运行状态。

异常的冷却系统可能导致变压器过热，进而引发其他故障。

5. 油质检查：变压器的绝缘油是绝缘和冷却的重要介质，检查变压器绝缘油的质量和含水率，可以判断绝缘油是否需要更换。

通常需要进行油样抽取和实验室测试。

若发现绝缘油中含有杂质、水分过高等，可能会影响绝缘油的绝缘性能，需要及时更换。

综上所述，变压器故障原因的检查方法主要从外部因素、绝缘、线圈、冷却系统和油质几个方面进行。

通过定期检查并排除故障，可以确保变压器的正常运行，提高电力系统的可靠性和稳定性。

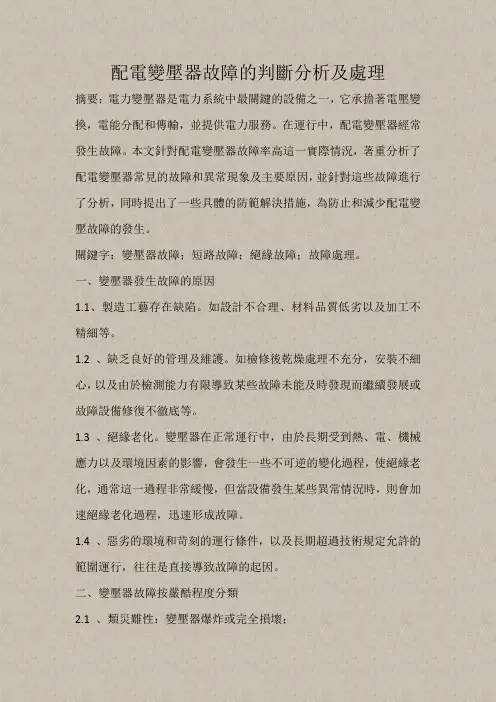

配電變壓器故障的判斷分析及處理摘要：電力變壓器是電力系統中最關鍵的設備之一，它承擔著電壓變換，電能分配和傳輸，並提供電力服務。

在運行中，配電變壓器經常發生故障。

本文針對配電變壓器故障率高這一實際情況，著重分析了配電變壓器常見的故障和異常現象及主要原因，並針對這些故障進行了分析，同時提出了一些具體的防範解決措施，為防止和減少配電變壓故障的發生。

關鍵字：變壓器故障；短路故障；絕緣故障；故障處理。

一、變壓器發生故障的原因1.1、製造工藝存在缺陷。

如設計不合理、材料品質低劣以及加工不精細等。

1.2 、缺乏良好的管理及維護。

如檢修後乾燥處理不充分，安裝不細心，以及由於檢測能力有限導致某些故障未能及時發現而繼續發展或故障設備修復不徹底等。

1.3 、絕緣老化。

變壓器在正常運行中，由於長期受到熱、電、機械應力以及環境因素的影響，會發生一些不可逆的變化過程，使絕緣老化，通常這一過程非常緩慢，但當設備發生某些異常情況時，則會加速絕緣老化過程，迅速形成故障。

1.4 、惡劣的環境和苛刻的運行條件，以及長期超過技術規定允許的範圍運行，往往是直接導致故障的起因。

二、變壓器故障按嚴酷程度分類2.1 、類災難性：變壓器爆炸或完全損壞；2.2 、類致命性：變壓器性能嚴重下降或嚴重受損，必須立即停運；2.3 、類臨界性：變壓器性能輕度下降或輕度受損；2.4 、類輕度性：不甚影響變壓器運行但要進行非計畫檢修。

三、變壓器故障按部位分類分析變壓器故障按部位通常可分為繞組、鐵心、絕緣、引線、分接開關、套管、密封等七類故障。

如下圖所示。

3.1 、繞組故障分析變壓器繞組是變壓器的心臟，構成變壓器輸入，輸出電能的電氣回路，其故障模式可分為：繞組短路、繞組斷路、繞組鬆動、變形、位移、繞組燒損。

其中繞組短路又可分為：層間短路、匝間短路、股間短路等。

變壓器繞組故障除外在因素外，大部分是由於繞組本身結構及絕緣不合理所引起，以繞組短路出現率最高，它不僅影響到繞組本身，而且對鐵心、引線、絕緣層等都有極大的影響。

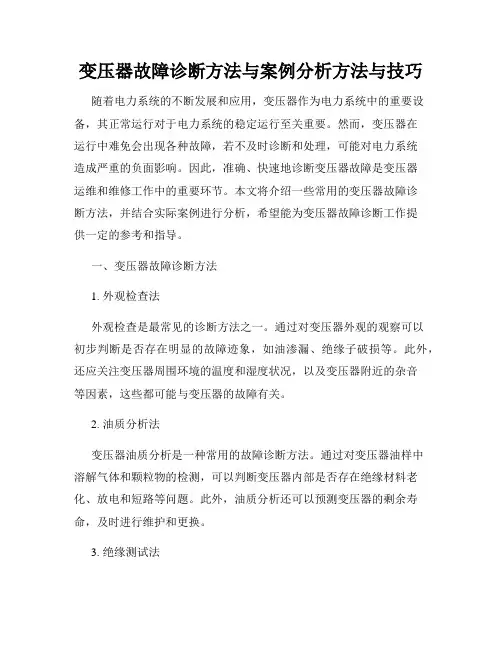

变压器故障诊断方法与案例分析方法与技巧随着电力系统的不断发展和应用，变压器作为电力系统中的重要设备，其正常运行对于电力系统的稳定运行至关重要。

然而，变压器在运行中难免会出现各种故障，若不及时诊断和处理，可能对电力系统造成严重的负面影响。

因此，准确、快速地诊断变压器故障是变压器运维和维修工作中的重要环节。

本文将介绍一些常用的变压器故障诊断方法，并结合实际案例进行分析，希望能为变压器故障诊断工作提供一定的参考和指导。

一、变压器故障诊断方法1. 外观检查法外观检查是最常见的诊断方法之一。

通过对变压器外观的观察可以初步判断是否存在明显的故障迹象，如油渗漏、绝缘子破损等。

此外，还应关注变压器周围环境的温度和湿度状况，以及变压器附近的杂音等因素，这些都可能与变压器的故障有关。

2. 油质分析法变压器油质分析是一种常用的故障诊断方法。

通过对变压器油样中溶解气体和颗粒物的检测，可以判断变压器内部是否存在绝缘材料老化、放电和短路等问题。

此外，油质分析还可以预测变压器的剩余寿命，及时进行维护和更换。

3. 绝缘测试法绝缘测试是一种常用的变压器故障诊断方法。

绝缘测试可以通过测量变压器绝缘电阻来评估绝缘性能。

绝缘阻值的下降可能意味着绝缘材料老化或损坏，需要及时处理。

绝缘测试还可以用来检测绕组是否存在短路和接地等问题。

4. 振动分析法振动分析是一种通过检测变压器的振动信号来评估变压器内部故障的方法。

变压器故障通常会引起变压器的振动，通过振动分析可以判断故障的类型和程度。

例如，绕组松动、齿轮磨损等都可能引起变压器的振动。

二、案例分析方法与技巧1. 绕组温度异常案例分析在一次变压器检修中，发现某变压器绕组温度异常升高。

经过外观检查，未发现明显的外部故障迹象。

通过油质分析发现变压器油中溶解气体含量明显升高。

进一步进行绝缘测试，发现变压器绝缘阻值下降。

通过这些分析，判断变压器内部绝缘材料老化，导致绕组温度异常升高。

最终，进行了相应的维修和更换工作。

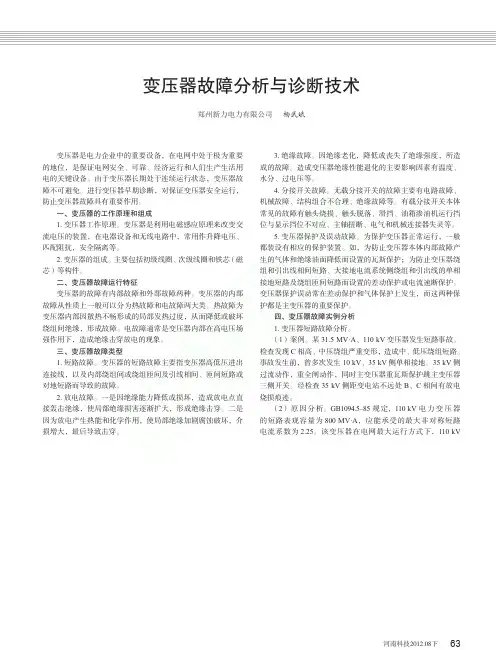

63河南科技2012.08下变压器故障分析与诊断技术郑州新力电力有限公司 杨武斌变压器是电力企业中的重要设备，在电网中处于极为重要的地位，是保证电网安全、可靠、经济运行和人们生产生活用电的关键设备。

由于变压器长期处于连续运行状态，变压器故障不可避免。

进行变压器早期诊断，对保证变压器安全运行，防止变压器故障具有重要作用。

一、变压器的工作原理和组成1.变压器工作原理。

变压器是利用电磁感应原理来改变交流电压的装置，在电器设备和无线电路中，常用作升降电压、匹配阻抗，安全隔离等。

2.变压器的组成。

主要包括初级线圈、次级线圈和铁芯（磁芯）等构件。

二、变压器故障运行特征变压器的故障有内部故障和外部故障两种。

变压器的内部故障从性质上一般可以分为热故障和电故障两大类。

热故障为变压器内部因散热不畅形成的局部发热过度，从而降低或破坏绕组间绝缘，形成故障。

电故障通常是变压器内部在高电压场强作用下，造成绝缘击穿放电的现象。

三、变压器故障类型1.短路故障。

变压器的短路故障主要指变压器高低压进出连接线，以及内部绕组间或绕组匝间及引线相间、匝间短路或对地短路而导致的故障。

2.放电故障。

一是因绝缘能力降低或损坏，造成放电点直接轰击绝缘，使局部绝缘损害逐渐扩大，形成绝缘击穿。

二是因为放电产生热能和化学作用，使局部绝缘加剧腐蚀破坏，介损增大，最后导致击穿。

3.绝缘故障。

因绝缘老化，降低或丧失了绝缘强度，所造成的故障。

造成变压器绝缘性能退化的主要影响因素有温度、水分、过电压等。

4.分接开关故障。

无载分接开关的故障主要有电路故障、机械故障、结构组合不合理、绝缘故障等。

有载分接开关本体常见的故障有触头烧损、触头脱落、滑挡、油箱渗油机运行挡位与显示挡位不对应、主轴扭断、电气和机械连接器失灵等。

5.变压器保护及误动故障。

为保护变压器正常运行，一般都装设有相应的保护装置。

如，为防止变压器本体内部故障产生的气体和绝缘油面降低而设置的瓦斯保护；为防止变压器绕组和引出线相间短路、大接地电流系统侧绕组和引出线的单相接地短路及绕组匝间短路而设置的差动保护或电流速断保护。

变压器常见故障及处理方法1 变压器常见故障及处理方法变压器是电力系统中必不可少的电气设备，它能够实现电能的变换和传递。

然而，在使用过程中，变压器也可能会出现各种故障。

这里我们介绍一些变压器的常见故障及处理方法。

2 电气故障变压器的电气故障主要包括短路故障、绕组接地故障等。

短路故障是指变压器内部的绕组发生短路现象，造成电流异常，在产生大量热量的同时还会破坏绝缘体。

绕组接地故障是指绕组与地之间发生电路故障，造成设备的短路或断路。

处理方法：应及时切断变压器的电源，排除短路故障的原因。

在报修维修之前，要对设备进行过电流、过压等实验以确保设备没有其他问题。

绕组接地故障的处理则需要检查绕组的绝缘性能、接线等，同时采取合适的修补方法进行处理。

3 绝缘故障变压器的绝缘故障主要表现为击穿、加热、老化等，这些故障会对设备的使用、耐久度、安全性产生较大影响。

处理方法：对于绝缘老化的问题，我们可以通过改变设备的绕组材料、升级设备的绝缘等级等方法进行处理，也可以进行定期的检测和维护工作，及时更换设备的绝缘状态。

而对于击穿和加热等问题，需要对设备进行绝缘维护、电场分布和电磁干扰分析以及加强设备附近的环境维护工作，及时排除环境因素对设备造成的影响。

4 泄漏故障变压器泄漏问题主要表现为油罐、切换柜、遮蔽罩等部件容易发生渗漏。

泄漏问题会影响设备的运行，增加设备的损耗，影响变压器的安全性等。

处理方法：对于变压器泄漏问题，我们可以采取检测和维护方式进行处理，首先需要排除泄漏的原因，然后针对泄漏部位进行处理。

对于油罐漏油，需要先切断设备的电源，然后进行主冷器的封闭工作，尽可能减少泄露问题，随后进行相应维护工作。

5 性能降低变压器的性能降低主要是指设备在运行过程中出现了额定容量降低、效率下降等问题。

这些故障可能与绕组的电阻升高、磁路铁损、绕组锈蚀等因素有关。

处理方法：对于变压器性能降低的问题，我们可以采取妥善的维修方式进行处理，包括更换或修理损坏部件，调整设备的运转参数，尽可能减少设备的损耗和加强设备的维护工作等措施。

变压器典型故障分析及处理变压器是电力系统中不可缺少的设备，其主要功能是将高压电能转变为低压电能，并通过电网输送到用户终端。

然而，由于各种原因，变压器在运行过程中可能会发生故障，导致设备损坏甚至停运。

因此，对变压器的典型故障进行分析和处理是非常重要的。

一、变压器的典型故障1.绝缘击穿：绝缘击穿是变压器常见的故障之一，它可能导致设备短路、电弧放电等问题。

绝缘击穿的原因包括局部过热、杂质污秽、绝缘老化等。

2.缺油：变压器内部的绝缘油起着冷却和绝缘作用，缺油可能导致设备发热、性能下降等问题。

常见的缺油原因有油泄漏、油位过低等。

3.短路：变压器的短路可能导致设备过载、电弧放电等问题。

短路的原因包括线圈短路、绝缘击穿等。

4.过载：变压器承载电能的能力是有限的，超过其额定负荷运行可能会导致设备过载、发热等问题。

过载的原因包括负荷突增、电网故障等。

5.偏差电压：变压器的输出电压应符合国家标准或用户要求，偏差电压可能导致设备无法正常工作或用户终端设备受损。

偏差电压的原因包括电网电压波动、变压器内部故障等。

二、变压器故障处理1.绝缘击穿处理：若变压器发生绝缘击穿，应立即切断电源，并对设备进行绝缘测试，找出故障点进行修复或更换绝缘材料。

2.缺油处理：对于变压器缺油问题，应及时进行加油，并检查设备内部是否有油泄漏或油位过低的问题，及时修复。

3.短路处理：变压器发生短路时，应立即切断电源，并进行隔离处理。

找出短路点，并进行修复或更换故障部件。

4.过载处理：当变压器发生过载时，应及时减少负荷或调整电网供电。

若变压器长期过载，应考虑增加设备容量或进行升级。

5.偏差电压处理：对于变压器输出的偏差电压，可以通过调整变压器的接线方式或采取电压补偿措施进行处理。

同时，还应及时检查变压器内部是否有损坏或故障的元件。

三、预防措施1.定期检查：对变压器进行定期检查，包括绝缘测试、油质分析、温度测量等，及时发现潜在问题并进行处理。

2.给予足够的冷却：保持变压器周围的通风良好，确保变压器能够得到足够的冷却，避免设备过热。

浅谈变压器的故障分析及处理摘要:变压器是电力系统最重要的设备之一,在电力网络中它发挥着变化电压等级、分配和传输电能的重要作用。

本文从变压器常见的不正常现象出发,对常见的事故原因进行分析,从而总结出处理变压器故障的正确方法。

关键词: 变压器故障分析处理一、前言变压器是利用电磁感应的原理来改变交流电压的装置,电力系统最重要的设备之一,在电力网络中它发挥着变化电压等级、分配和传输电能的重要作用。

尽管其在运行的过程中有接地,避雷器,差动等多重措施保护,由于其复杂的内部结构和运行的长期性等诸多因素,变压器的事故率仍比较高。

因此,对变压器故障的原因、事故处理及平时的运行维护方案进行研究具有很重要的意义。

二、不正常现象分析1、变压器的过负荷。

变压器所带的负荷超过了最大的允许范围,应按照规定是变压器的负荷降低。

如果变压器长期处于过负荷运行,将大大缩短变压器的寿命,应尽可能的减少过负荷的情况发生。

2、变压器的温度过高。

当变压器的油温超过规定值时,而其油温所应有的油位却明显降低时,应立即遵循加油的规定加油。

3、变压器的油位过高。

变压器的油位随着温度的升高而逐渐上升,当油位超过规定的高度时,应立即放油,使油位降至合适的高度,以避免油满溢出。

当发现变压器严重漏油而使油位计的指示限度迅速下降时,应将瓦斯保护改成只动作于信号,而且必须迅速采取堵塞漏油的措施,并立即加油。

4、变压器的声音异常。

变压器正常运行时,在交变磁通作用下铁芯和线圈振动会发出连续不断的比较均匀的“嗡嗡”声,这属于正常的现象。

如果变压器发出的响声不均匀或发出其他响声都属于不正常现象,应及时查出原因,必要时需停电处理。

5、变压器的辅助设备异常。

储油或安全气道发生喷油;油色的变化过快;在油柜中出现碳质;套管被损坏和发生放电现象等,应立即停电修理。

三、事故产生的原因及处理变压器在运行过程中常见的故障有绕组、套管和电压分接开关的故障等。

为了能应付变压器的各种不正常现象,应熟练掌握处理以下几种故障情况的方法:1、绕组发生故障。

变压器常见故障分析变压器是电力系统中常见的重要设备之一，负责将高电压输电线路的电能转换为适合分配和使用的低电压，以满足终端用户的需求。

然而，由于操作不当、设备老化、环境因素等原因，变压器常常会发生各种故障。

本文将就变压器常见的故障进行分析，并提供相应的解决方案。

一、外部故障1.雷击：在雷暴天气中，变压器容易受到雷电击打，导致绕组和绝缘体损坏，甚至引发火灾事故。

解决方法：安装避雷设施，如避雷针和避雷线等，以提高变压器的防雷性能。

2.外力损伤：变压器可能会受到外部冲击，造成各种绝缘部件的损坏。

解决方法：加强安全教育和培训，提高操作人员的安全意识，确保周围环境的安全。

3.污染：变压器可能会受到周围环境的污染，如灰尘、湿度过高等，导致绝缘性能下降。

解决方法：定期清理变压器外表面，确保周围环境的清洁。

4.水淹：由于自然灾害或设备故障，变压器可能会进水，导致绝缘损坏。

解决方法：安装防水设备，如防水柜和排水装置等，确保变压器的安全运行。

二、内部故障1.绕组短路：绕组内部可能会出现短路故障，导致电流异常增大、温升过高等。

解决方法：检查绕组间的绝缘状况，及时更换绝缘件，确保绕组的正常运行。

2.绝缘老化：长时间运行后，绝缘材料容易老化，导致介电强度降低，容易引发故障。

解决方法：定期检测绝缘材料的状况，及时更换老化的绝缘件，延长变压器的使用寿命。

3.内部连接松动：由于设备老化、外力振动等原因，变压器内部的连接件可能会松动，导致接触不良、电流过大等故障。

解决方法：定期检查各个连接点的紧固情况，及时修复和加固连接件。

4.油漏：变压器的绝缘介质是植物油，长时间运行后，容易出现渗漏和泄漏现象，导致绝缘性能下降。

解决方法：定期检查变压器的油位和油质，及时更换老化的植物油，确保绝缘性能的稳定。

三、其他故障1.过载：由于用户需求增加或系统故障等原因，变压器可能会发生过载，导致温度升高、绝缘损坏等故障。

解决方法：合理规划负载，增加变压器容量，确保变压器的额定工作范围内运行。

变压器的主要故障及诊断方法变压器是电力系统中重要的电气设备，常见故障包括外护套断裂、铁芯过热、绕组短路、油泄漏等。

诊断方法有外观检查、测量测试、热像仪检测、振动分析等。

1.外护套断裂：变压器外护套是保护绝缘结构、减小漏电说等重要部件。

断裂会导致绝缘性能下降，增加漏电风险。

诊断方法可通过外观检查，检查护套是否有破损、龟裂等。

2.铁芯过热：铁芯过热可能导致变压器损耗增大、效率下降。

诊断方法可通过热像仪检测，检查变压器各个部分的温度分布是否均匀，是否有异常热点。

3.绕组短路：绕组短路是变压器最常见的故障之一，可能导致变压器局部过热，甚至引发火灾。

诊断方法可通过绝缘电阻测试，使用万用表或绝缘电阻测试仪，检测各个绕组的电阻值是否符合规定的范围。

4.油泄漏：变压器的油泵漏会导致绝缘性能下降，可能引起火灾和爆炸。

诊断方法可通过外观检查，检查变压器外壳是否有漏油现象，同时进行油质检测，检查油质是否符合规定的质量标准。

5.内部绕组接触不良：内部绕组接触不良会导致电流过大，导致绕组内部短路或过热。

诊断方法可通过振动分析，使用振动检测仪检测变压器振动情况，判断是否存在内部接触不良的问题。

6.内部绝缘老化：内部绝缘老化会导致绝缘性能下降，增加漏电风险。

诊断方法可通过绝缘电阻测试和局部放电检测，检测绝缘电阻和局部放电情况，判断是否存在内部绝缘老化的问题。

7.外部绕组污秽：外部绕组污秽会导致绝缘性能下降，增大漏电风险。

诊断方法可通过外观检查、局部放电检测和环氧树脂视灯检测，检查绕组是否有污秽现象。

总之，变压器的主要故障包括外护套断裂、铁芯过热、绕组短路、油泄漏、内部绕组接触不良、绝缘老化和外部绕组污秽等。

诊断方法有外观检查、测量测试、热像仪检测、振动分析、绝缘电阻测试、局部放电检测等。

通过及时的诊断和维修，可以预防变压器故障的发生，确保电力系统安全稳定运行。

运行中变压器的异常原因分析与处理一、引言变压器是电力系统中不可或缺的重要设备，它承担着将高压输电线路的电能转变为低压供电线路所需的功能。

而变压器在长时间的运行中，难免会出现一些异常情况，可能会导致设备的损坏甚至造成事故，因此对于运行中变压器的异常原因进行分析并采取相应的处理措施显得尤为重要。

本文将就运行中变压器的异常原因进行详细的分析，并提出对应的处理方法，以期能够帮助相关从业人员更好地保障电力系统的安全稳定运行。

二、异常原因分析1. 变压器过载变压器过载是指变压器长时间工作在超过其额定负荷范围的工况下，这是导致变压器异常的一种常见原因。

变压器过载可能是由于系统负荷增加导致变压器的额定容量不足，也可能是由于变压器内部散热不良、冷却系统故障等原因导致的。

过载会引起变压器内部温度升高，从而导致绝缘材料老化，严重时甚至引发绝缘击穿，造成变压器的损坏。

处理方法：针对变压器过载问题，首先应对变压器的负荷情况进行合理规划和管理，避免长时间处于过载状态。

应保证变压器冷却系统的正常运行，定期清洗、检查冷却器、风机，确保其通风良好。

对于额定容量不足的情况，可以通过增加变压器容量或者分流负载来解决。

2. 绝缘老化变压器的绝缘系统是确保变压器正常运行的重要组成部分，而绝缘老化是导致变压器故障的另一常见原因。

绝缘老化可能是由于变压器长时间工作在高温状态下导致的，也有可能是由于潮湿、污染、电气应力等因素导致的。

处理方法：对于绝缘老化问题，首先应定期对变压器的绝缘系统进行检测和维护，定期检查变压器绝缘油的情况，确保其绝缘性能符合要求。

应保持变压器周围环境的清洁和干燥，避免绝缘系统被潮湿、污染等因素影响。

对于已经老化的绝缘部件，可以考虑更换或修复。

3. 短路变压器短路是指变压器内部或者与外部电路之间发生短路故障，短路可能由于绝缘损坏、绝缘击穿、涌入电压过高等原因引发。

短路会导致变压器内部电磁力和热力急剧增加，从而引起线圈和绝缘材料的损坏，甚至严重时引发火灾。

变压器常见故障分析与预防维护措施（3）变压器常见故障分析与预防维护措施一、异常运行分析变压器在发生事故之前，一般都会有异常情况出现，因为变压器内部故障是由轻微发展为严重的。

值班人员应随时对变压器的运行状况进行监视和检查。

通过对变压器运行时的声音、震动、气味、变色、温度、及外部状况等现象的变化,来判断有无异常,分析异常运行的原因、部位及程度，以便采取相应措施，变压器运行中的异常一般有以下几种情况：（一）声音异常变压器正常运行时声音应为连续均匀的“嗡嗡”声，如果产生不均匀或其他响声都属于不正常现象。

（1）内部有较高且沉着的“嗡嗡”声。

则可能是过负荷运行，可根据变压器负荷情况鉴定并加强监视。

（2）内部有短时“哇哇”声。

则可能时电网中发生过电压，可根据有无接地信号，表计有无摆动来判定。

（3）内部有尖细的“哼哼”声。

则可能是系统中有铁磁谐振、有一相断线或单项接地故障，可根据当时有无接地信号和表计指示来判断。

（4）变压器有放电声。

则可能是套管或内部有放电现象，这时应对变压器作进一步检测或停用。

（5）变压器有水沸声。

则为变压器内部短路故障或接触不良，这时应立即停用检查。

（6）变压器有爆裂声。

则为变压器内部或表面绝缘击穿，这时应立即停用变压器进行检查。

（7）其他可能出现“叮当”声或“嘤嘤”声。

则可能是个别零件松动，可以根据情况处理。

（二）油温异常（1）变压器的绝缘耐热等级为A级时，线圈绝缘极限温度为105度，根据国际电工委员会的推荐，保证绝缘不过早老化，温度应控制在85度以下。

若发现在同等条件下温度不断上升则认为变压器内部出现异常。

（2）导致温度异常的原因有：散热器堵塞引起温度异常、冷却器异常引起温度异常、内部故障引起温度异常等多种原因。

这时应根据情况进行检查处理。

（三）油位异常变压器油位变化应该在标记范围之间，如有较大波动则认为不正常。

常见的油位异常有：（1）假油位，如果温度正常而油位不正常，则说明是假油位。
