变压器故障分析及诊断方式简述

变压器故障的诊断与修复在电力系统中，变压器作为一种重要的电气设备，承担着电能的传递和转换的任务。

然而，由于工作环境、设备老化等原因，变压器故障是难以避免的。

为了确保电力系统的安全稳定运行，及时准确地对变压器故障进行诊断与修复至关重要。

本文将介绍变压器常见的故障类型以及相应的诊断与修复方法。

1. 短路故障短路故障是变压器中最常见的故障之一。

它通常是由于绝缘材料受损或绝缘击穿引起的。

当变压器出现短路故障时，首先需要进行外观检查，检查绝缘子是否破裂、线圈是否有明显的烧损迹象。

接下来，可以采用绝缘电阻测试仪对绝缘材料进行测试。

如果绝缘电阻值较低，说明存在绝缘材料损坏的可能性。

修复短路故障时，需要更换损坏的绝缘材料，并进行必要的绝缘处理。

2. 渗漏故障渗漏故障是指变压器绕组之间或绕组与地之间发生的电气连接中断，导致电流“渗漏”到其他部分。

渗漏故障的产生可能是因为绝缘材料老化、绝缘子损坏等原因。

对于渗漏故障的诊断，可以通过红外热像仪对变压器进行扫描，检测具有异常温度的部位，进而确定渗漏故障的位置。

修复渗漏故障时，应根据具体情况进行线圈绝缘修复或绝缘子更换。

3. 过载故障当变压器长时间工作在超过额定容量的载荷下时，可能会导致过载故障。

过载故障主要表现为变压器温升过高、绕组电流异常等。

对于过载故障的诊断，首先需测量变压器的温度和电流，判断是否超过额定值。

另外，还可以对变压器油进行化验分析，检测油中是否存在异常物质。

修复过载故障的方法包括降低负载、增加冷却措施以及维护液压油等。

4. 绕组接地故障变压器绕组接地故障是指绕组中的线圈或导线与地之间发生不正常的电气连接。

这种故障可能会引起变压器的工作异常和安全隐患。

对于绕组接地故障的诊断，可以使用交流电阻测试仪进行测量，找出接地点的位置。

修复绕组接地故障时，需要清除接地点的外部污垢，并进行绝缘处理或更换线圈。

总结：变压器故障的诊断与修复是保证电力系统安全稳定运行的关键。

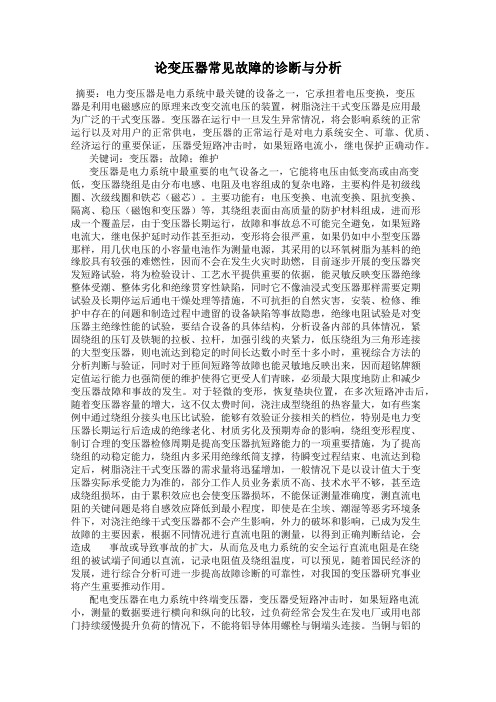

论变压器常见故障的诊断与分析摘要：电力变压器是电力系统中最关键的设备之一，它承担着电压变换，变压器是利用电磁感应的原理来改变交流电压的装置，树脂浇注干式变压器是应用最为广泛的干式变压器。

变压器在运行中一旦发生异常情况，将会影响系统的正常运行以及对用户的正常供电，变压器的正常运行是对电力系统安全、可靠、优质、经济运行的重要保证，压器受短路冲击时，如果短路电流小，继电保护正确动作。

关键词：变压器；故障；维护变压器是电力系统中最重要的电气设备之一，它能将电压由低变高或由高变低，变压器绕组是由分布电感、电阻及电容组成的复杂电路，主要构件是初级线圈、次级线圈和铁芯（磁芯）。

主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压（磁饱和变压器）等，其绕组表面由高质量的防护材料组成，进而形成一个覆盖层，由于变压器长期运行，故障和事故总不可能完全避免，如果短路电流大，继电保护延时动作甚至拒动，变形将会很严重，如果仍如中小型变压器那样，用几伏电压的小容量电池作为测量电源，其采用的以环氧树脂为基料的绝缘胶具有较强的难燃性，因而不会在发生火灾时助燃，目前逐步开展的变压器突发短路试验，将为检验设计、工艺水平提供重要的依据，能灵敏反映变压器绝缘整体受潮、整体劣化和绝缘贯穿性缺陷，同时它不像油浸式变压器那样需要定期试验及长期停运后通电干燥处理等措施，不可抗拒的自然灾害，安装、检修、维护中存在的问题和制造过程中遗留的设备缺陷等事故隐患，绝缘电阻试验是对变压器主绝缘性能的试验，要结合设备的具体结构，分析设备内部的具体情况，紧固绕组的压钉及铁轭的拉板、拉杆，加强引线的夹紧力，低压绕组为三角形连接的大型变压器，则电流达到稳定的时间长达数小时至十多小时，重视综合方法的分析判断与验证，同时对于匝间短路等故障也能灵敏地反映出来，因而超铭牌额定值运行能力也强简便的维护使得它更受人们青睐，必须最大限度地防止和减少变压器故障和事故的发生。

对于轻微的变形，恢复垫块位置，在多次短路冲击后，随着变压器容量的增大，这不仅太费时间，浇注成型绕组的热容量大，如有些案例中通过绕组分接头电压比试验，能够有效验证分接相关的档位，特别是电力变压器长期运行后造成的绝缘老化、材质劣化及预期寿命的影响，绕组变形程度、制订合理的变压器检修周期是提高变压器抗短路能力的一项重要措施，为了提高绕组的动稳定能力，绕组内多采用绝缘纸筒支撑，待瞬变过程结束、电流达到稳定后，树脂浇注干式变压器的需求量将迅猛增加，一般情况下是以设计值大于变压器实际承受能力为准的，部分工作人员业务素质不高、技术水平不够，甚至造成绕组损坏，由于累积效应也会使变压器损坏，不能保证测量准确度，测直流电阻的关键问题是将自感效应降低到最小程度，即使是在尘埃、潮湿等恶劣环境条件下，对浇注绝缘干式变压器都不会产生影响，外力的破坏和影响，已成为发生故障的主要因素，根据不同情况进行直流电阻的测量，以得到正确判断结论，会造成事故或导致事故的扩大，从而危及电力系统的安全运行直流电阻是在绕组的被试端子间通以直流，记录电阻值及绕组温度，可以预见，随着国民经济的发展，进行综合分析可进一步提高故障诊断的可靠性，对我国的变压器研究事业将产生重要推动作用。

变压器故障原因检查方法变压器是电力系统中常见的电力设备，但在使用过程中有时会出现故障，影响电力系统的正常运行。

为了保证变压器的正常运转，需要定期检查并排除故障。

下面将介绍一些常见的变压器故障原因检查方法。

1. 外部因素检查：首先，检查变压器周围环境是否存在污染物、腐蚀性气体、潮湿等。

如果存在这些外部因素，可能会引起变压器绝缘水平降低，导致故障。

通过检查变压器周围环境是否干净、干燥，可以初步排除这些因素对变压器故障的影响。

2. 绝缘检查：绝缘是变压器正常运行的重要保证。

通过检查变压器的绝缘电阻、绝缘材料是否受潮、受热等情况，可以判断绝缘是否正常。

常用的检测方法包括绝缘电阻测量、局部放电检测等。

如果发现绝缘电阻异常低或局部放电现象，可能表示绝缘已经受损，需要进行绝缘处理或更换绝缘材料。

3. 线圈检查：变压器的线圈是关键部件，如果出现线圈接触不良、绕组短路等情况，将严重影响变压器的工作稳定性和安全性。

检查变压器线圈的接触情况、绕组间的绝缘状况，可以排除这些故障。

常用的线圈检查方法包括观察线圈外观是否受损、使用热红外热像仪检测线圈热点等。

4. 冷却系统检查：变压器冷却系统的正常运行对保证变压器性能和寿命具有重要影响。

检查冷却系统的冷却剂供应、冷却器是否通畅、风扇是否正常工作等情况，可以判断冷却系统的运行状态。

异常的冷却系统可能导致变压器过热，进而引发其他故障。

5. 油质检查：变压器的绝缘油是绝缘和冷却的重要介质，检查变压器绝缘油的质量和含水率，可以判断绝缘油是否需要更换。

通常需要进行油样抽取和实验室测试。

若发现绝缘油中含有杂质、水分过高等，可能会影响绝缘油的绝缘性能，需要及时更换。

综上所述，变压器故障原因的检查方法主要从外部因素、绝缘、线圈、冷却系统和油质几个方面进行。

通过定期检查并排除故障，可以确保变压器的正常运行，提高电力系统的可靠性和稳定性。

变压器故障诊断方法与案例分析方法与技巧随着电力系统的不断发展和应用，变压器作为电力系统中的重要设备，其正常运行对于电力系统的稳定运行至关重要。

然而，变压器在运行中难免会出现各种故障，若不及时诊断和处理，可能对电力系统造成严重的负面影响。

因此，准确、快速地诊断变压器故障是变压器运维和维修工作中的重要环节。

本文将介绍一些常用的变压器故障诊断方法，并结合实际案例进行分析，希望能为变压器故障诊断工作提供一定的参考和指导。

一、变压器故障诊断方法1. 外观检查法外观检查是最常见的诊断方法之一。

通过对变压器外观的观察可以初步判断是否存在明显的故障迹象，如油渗漏、绝缘子破损等。

此外，还应关注变压器周围环境的温度和湿度状况，以及变压器附近的杂音等因素，这些都可能与变压器的故障有关。

2. 油质分析法变压器油质分析是一种常用的故障诊断方法。

通过对变压器油样中溶解气体和颗粒物的检测，可以判断变压器内部是否存在绝缘材料老化、放电和短路等问题。

此外，油质分析还可以预测变压器的剩余寿命，及时进行维护和更换。

3. 绝缘测试法绝缘测试是一种常用的变压器故障诊断方法。

绝缘测试可以通过测量变压器绝缘电阻来评估绝缘性能。

绝缘阻值的下降可能意味着绝缘材料老化或损坏，需要及时处理。

绝缘测试还可以用来检测绕组是否存在短路和接地等问题。

4. 振动分析法振动分析是一种通过检测变压器的振动信号来评估变压器内部故障的方法。

变压器故障通常会引起变压器的振动，通过振动分析可以判断故障的类型和程度。

例如，绕组松动、齿轮磨损等都可能引起变压器的振动。

二、案例分析方法与技巧1. 绕组温度异常案例分析在一次变压器检修中，发现某变压器绕组温度异常升高。

经过外观检查，未发现明显的外部故障迹象。

通过油质分析发现变压器油中溶解气体含量明显升高。

进一步进行绝缘测试，发现变压器绝缘阻值下降。

通过这些分析，判断变压器内部绝缘材料老化，导致绕组温度异常升高。

最终，进行了相应的维修和更换工作。

电力变压器故障分析与诊断[摘要]电力变压器是电力系统中最关键的设备之一，它承担着电压变换，电能分配和传输，并提供电力服务。

因此，变压器的正常运行是对电力系统安全、可靠、优质、经济运行的重要保证，必须最大限度地防止和减少变压器故障和事故的发生。

但由于变压器长期运行，故障和事故总不可能完全避免，且引发故障和事故又出于众多方面的原因。

如外力的破坏和影响，不可抗拒的自然灾害，安装、检修、维护中存在的问题和制造过程中遗留的设备缺陷等事故隐患，特别是电力变压器长期运行后造成的绝缘老化、材质劣化及预期寿命的影响，已成为发生故障的主要因素。

同时，部分工作人员业务素质不高、技术水平不够或违章作业等，都会造成事故或导致事故的扩大，从而危及电力系统的安全运行……[关键词]电力变压器故障电力系统分析诊断中图分类号：c34 文献标识码：a 文章编号：1009-914x（2013）23-0041-011 变压器故障油浸电力变压器的故障常被分为内部故障和外部故障两种。

内部故障为变压器油箱内发生的各种故障，其主要类型有：各相绕组之间发生的相间短路、绕组的线匝之间发生的匝间短路、绕组或引出线通过外壳发生的接地故障等。

外部故障为变压器油箱外部绝缘套管及其引出线上发生的各种故障，其主要类型有：绝缘套管闪落或破碎而发生的接地<通过外壳）短路，引出线之间发生相间故障等而引起变压器内部故障或绕组变形等。

变压器的内部故障从性质上一般又分为热故障和电故障两大类。

热故障通常为变压器内部局部过热、温度升高。

根据其严重程度，热性故障常被分为轻度过热（一般低于150℃）、低温过热（150—300℃）、中温过热（300～700℃）、高温过热（一般高于700℃）四种故障隋况。

电故障通常指变压器内部在高电场强度的作用下，造成绝缘性能下降或劣化的故障。

根据放电的能量密度不同，电故障又分为局部放电、火花放电和高能电弧放电三种故障类型。

由于变压器故障涉及面较广，具体类型的划分方式较多，如从回路划分主要有电路故障、磁路故障和油路故障。

63河南科技2012.08下变压器故障分析与诊断技术郑州新力电力有限公司 杨武斌变压器是电力企业中的重要设备，在电网中处于极为重要的地位，是保证电网安全、可靠、经济运行和人们生产生活用电的关键设备。

由于变压器长期处于连续运行状态，变压器故障不可避免。

进行变压器早期诊断，对保证变压器安全运行，防止变压器故障具有重要作用。

一、变压器的工作原理和组成1.变压器工作原理。

变压器是利用电磁感应原理来改变交流电压的装置，在电器设备和无线电路中，常用作升降电压、匹配阻抗，安全隔离等。

2.变压器的组成。

主要包括初级线圈、次级线圈和铁芯（磁芯）等构件。

二、变压器故障运行特征变压器的故障有内部故障和外部故障两种。

变压器的内部故障从性质上一般可以分为热故障和电故障两大类。

热故障为变压器内部因散热不畅形成的局部发热过度，从而降低或破坏绕组间绝缘，形成故障。

电故障通常是变压器内部在高电压场强作用下，造成绝缘击穿放电的现象。

三、变压器故障类型1.短路故障。

变压器的短路故障主要指变压器高低压进出连接线，以及内部绕组间或绕组匝间及引线相间、匝间短路或对地短路而导致的故障。

2.放电故障。

一是因绝缘能力降低或损坏，造成放电点直接轰击绝缘，使局部绝缘损害逐渐扩大，形成绝缘击穿。

二是因为放电产生热能和化学作用，使局部绝缘加剧腐蚀破坏，介损增大，最后导致击穿。

3.绝缘故障。

因绝缘老化，降低或丧失了绝缘强度，所造成的故障。

造成变压器绝缘性能退化的主要影响因素有温度、水分、过电压等。

4.分接开关故障。

无载分接开关的故障主要有电路故障、机械故障、结构组合不合理、绝缘故障等。

有载分接开关本体常见的故障有触头烧损、触头脱落、滑挡、油箱渗油机运行挡位与显示挡位不对应、主轴扭断、电气和机械连接器失灵等。

5.变压器保护及误动故障。

为保护变压器正常运行，一般都装设有相应的保护装置。

如，为防止变压器本体内部故障产生的气体和绝缘油面降低而设置的瓦斯保护；为防止变压器绕组和引出线相间短路、大接地电流系统侧绕组和引出线的单相接地短路及绕组匝间短路而设置的差动保护或电流速断保护。

变压器常见故障及处理方法1 变压器常见故障及处理方法变压器是电力系统中必不可少的电气设备，它能够实现电能的变换和传递。

然而，在使用过程中，变压器也可能会出现各种故障。

这里我们介绍一些变压器的常见故障及处理方法。

2 电气故障变压器的电气故障主要包括短路故障、绕组接地故障等。

短路故障是指变压器内部的绕组发生短路现象，造成电流异常，在产生大量热量的同时还会破坏绝缘体。

绕组接地故障是指绕组与地之间发生电路故障，造成设备的短路或断路。

处理方法：应及时切断变压器的电源，排除短路故障的原因。

在报修维修之前，要对设备进行过电流、过压等实验以确保设备没有其他问题。

绕组接地故障的处理则需要检查绕组的绝缘性能、接线等，同时采取合适的修补方法进行处理。

3 绝缘故障变压器的绝缘故障主要表现为击穿、加热、老化等，这些故障会对设备的使用、耐久度、安全性产生较大影响。

处理方法：对于绝缘老化的问题，我们可以通过改变设备的绕组材料、升级设备的绝缘等级等方法进行处理，也可以进行定期的检测和维护工作，及时更换设备的绝缘状态。

而对于击穿和加热等问题，需要对设备进行绝缘维护、电场分布和电磁干扰分析以及加强设备附近的环境维护工作，及时排除环境因素对设备造成的影响。

4 泄漏故障变压器泄漏问题主要表现为油罐、切换柜、遮蔽罩等部件容易发生渗漏。

泄漏问题会影响设备的运行，增加设备的损耗，影响变压器的安全性等。

处理方法：对于变压器泄漏问题，我们可以采取检测和维护方式进行处理，首先需要排除泄漏的原因，然后针对泄漏部位进行处理。

对于油罐漏油，需要先切断设备的电源，然后进行主冷器的封闭工作，尽可能减少泄露问题，随后进行相应维护工作。

5 性能降低变压器的性能降低主要是指设备在运行过程中出现了额定容量降低、效率下降等问题。

这些故障可能与绕组的电阻升高、磁路铁损、绕组锈蚀等因素有关。

处理方法：对于变压器性能降低的问题，我们可以采取妥善的维修方式进行处理，包括更换或修理损坏部件，调整设备的运转参数，尽可能减少设备的损耗和加强设备的维护工作等措施。

浅谈变压器的故障分析及处理摘要:变压器是电力系统最重要的设备之一,在电力网络中它发挥着变化电压等级、分配和传输电能的重要作用。

本文从变压器常见的不正常现象出发,对常见的事故原因进行分析,从而总结出处理变压器故障的正确方法。

关键词: 变压器故障分析处理一、前言变压器是利用电磁感应的原理来改变交流电压的装置,电力系统最重要的设备之一,在电力网络中它发挥着变化电压等级、分配和传输电能的重要作用。

尽管其在运行的过程中有接地,避雷器,差动等多重措施保护,由于其复杂的内部结构和运行的长期性等诸多因素,变压器的事故率仍比较高。

因此,对变压器故障的原因、事故处理及平时的运行维护方案进行研究具有很重要的意义。

二、不正常现象分析1、变压器的过负荷。

变压器所带的负荷超过了最大的允许范围,应按照规定是变压器的负荷降低。

如果变压器长期处于过负荷运行,将大大缩短变压器的寿命,应尽可能的减少过负荷的情况发生。

2、变压器的温度过高。

当变压器的油温超过规定值时,而其油温所应有的油位却明显降低时,应立即遵循加油的规定加油。

3、变压器的油位过高。

变压器的油位随着温度的升高而逐渐上升,当油位超过规定的高度时,应立即放油,使油位降至合适的高度,以避免油满溢出。

当发现变压器严重漏油而使油位计的指示限度迅速下降时,应将瓦斯保护改成只动作于信号,而且必须迅速采取堵塞漏油的措施,并立即加油。

4、变压器的声音异常。

变压器正常运行时,在交变磁通作用下铁芯和线圈振动会发出连续不断的比较均匀的“嗡嗡”声,这属于正常的现象。

如果变压器发出的响声不均匀或发出其他响声都属于不正常现象,应及时查出原因,必要时需停电处理。

5、变压器的辅助设备异常。

储油或安全气道发生喷油;油色的变化过快;在油柜中出现碳质;套管被损坏和发生放电现象等,应立即停电修理。

三、事故产生的原因及处理变压器在运行过程中常见的故障有绕组、套管和电压分接开关的故障等。

为了能应付变压器的各种不正常现象,应熟练掌握处理以下几种故障情况的方法:1、绕组发生故障。
