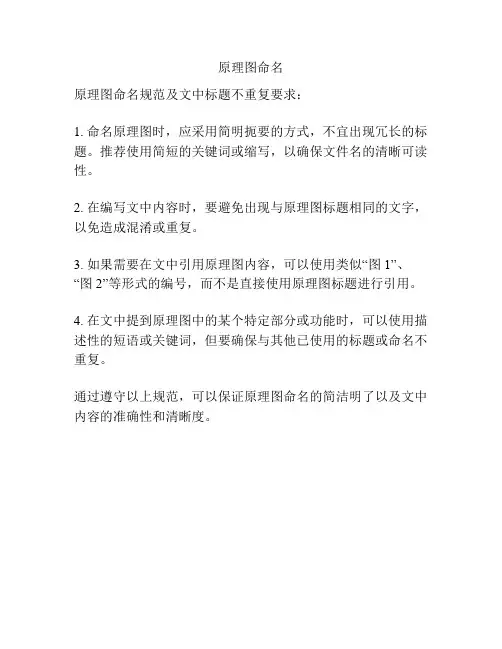

原理图命名
原理图命名规范及文中标题不重复要求：
1. 命名原理图时，应采用简明扼要的方式，不宜出现冗长的标题。

推荐使用简短的关键词或缩写，以确保文件名的清晰可读性。

2. 在编写文中内容时，要避免出现与原理图标题相同的文字，以免造成混淆或重复。

3. 如果需要在文中引用原理图内容，可以使用类似“图1”、“图2”等形式的编号，而不是直接使用原理图标题进行引用。

4. 在文中提到原理图中的某个特定部分或功能时，可以使用描述性的短语或关键词，但要确保与其他已使用的标题或命名不重复。

通过遵守以上规范，可以保证原理图命名的简洁明了以及文中内容的准确性和清晰度。

xxxx交通技术有限公司——原理图设计规范目录一、概述...........................................错误!未定义书签。

二、原理图设计.....................................错误!未定义书签。

1、器件选型：..................................错误!未定义书签。

（1）、功能适合性：.........................错误!未定义书签。

（2）、开发延续性：.........................错误!未定义书签。

（3）、焊接可靠性：.........................错误!未定义书签。

（4）、布线方便性：.........................错误!未定义书签。

（5）、器件通用性：.........................错误!未定义书签。

（6）、采购便捷性：.........................错误!未定义书签。

（7）、性价比的考虑.........................错误!未定义书签。

2、原理图封装设计：............................错误!未定义书签。

（1）、管脚指定：...........................错误!未定义书签。

（2）、管脚命名：...........................错误!未定义书签。

（3）、封装设计：...........................错误!未定义书签。

（4）、PCB封装：............................错误!未定义书签。

（5）、器件属性：...........................错误!未定义书签。

3、原理设计：.................................错误!未定义书签。

原理图设计通用规范一、标准图框图幅根据实际需要，我公司常用图幅为A2、A3、A4，并有标准格式的图框。

其中每一图幅可根据方向分为Landscape（纵向）及Portrait（横向）。

在选用图纸时，应能准确清晰的表达区域电路的完整功能。

二、电路布局原理图的作用是表示电路连接关系，因此需要注意电路结构的易读性。

一般可将电路按照功能划分成几个部分，并按照信号流程将各部分合理布局。

连线时，需注意避免线条的不必要交叉，以免难于辨识。

三、元件标注1．元件标注最基本信息，即显示在图上的信息应该包括元器件位号和元器件值。

其中元器件位号一般根据元器件种类以不同的英文字符表示，一般以英文首位字母表示：电阻R电容C电感L变压器T二极管D三极管Q继电器RL集成电路IC、U接插件CB、CZ根据在机器内分板不同或者实现功能不同，可在字母前后加一位固定数值，例如：1RXX、C2XX等。

长度一般控制在4个字符以下，少部分可以5个字符表示。

而元器件值应该包含元件值和必要的额定值。

2．电阻≤1ohm以小数表示，而不以毫欧表示0RXX，例如0R47、0R033≤999ohm整数表示为XXR，例如100R、470R包含小数表示为XRX，例如4R7、4R99、49R9≤999K整数表示为XXK，例如100K、470K包含小数表示为XKX，例如4K7、4K99、49K9≤1M整数表示为XXM，例如1M、10M包含小数表示为XMX，例如4M7、2M2电阻如只标数值，则代表其功率低于1/4W。

如果其功率大于1/4W，则需要标明实际功率。

为区别电阻种类可在其后标明: CF碳膜、MF金属膜、PF氧化膜、FS熔断、CE瓷壳。

3．电容≤1pF以小数加p表示，例如0p47≤999pF整数表示为XXp，例如100p、470p包含小数表示为XpX，例如4p7、6p8≤999nF整数表示为XXn，例如100n、470n包含小数表示为XnX，例如4n7、6n8习惯上，接近1uF的电容也可以以0.XXu表示，例如0.1u、0.22u≥1uF整数表示为XXu，例如100u、470u、1000u包含小数表示为XuX，例如4u7、6u8习惯上，大于1000uF的也可以Xm表示，1m=1000u容值后标明耐压，以“/”与容值隔开。

原理图绘制要求原理图是电子设计工程师在进行电路设计时必不可少的工具，它是电路设计的基础和框架，能够直观地展现电路的连接关系、元器件的型号和参数等重要信息。

因此，原理图的绘制要求十分严格，需要设计工程师具备一定的专业知识和技能。

下面将从原理图绘制的基本要求、常用工具和技巧等方面进行详细介绍。

首先，原理图绘制的基本要求包括准确性、清晰性和规范性。

准确性是指原理图上的元器件连接关系、参数等信息必顼准确无误，不能有错误或遗漏；清晰性是指原理图的绘制要清晰易懂，元器件的标注、连线的走向应当清晰可辨；规范性是指按照一定的标准和规范进行绘制，包括元器件的标注、连线的风格、页面的布局等方面。

只有满足这些基本要求，才能保证原理图的质量和可靠性。

其次，原理图的绘制需要借助一些常用的工具和技巧。

常用的原理图绘制工具包括CAD软件、绘图仪器、模板等，其中CAD软件是目前应用最为广泛的工具，它能够提高绘图效率和准确性。

在使用CAD软件进行原理图绘制时，设计工程师需要熟练掌握软件的操作技巧，包括绘制线条、添加元器件、标注参数等操作。

此外，设计工程师还需要掌握一些绘图技巧，比如合理利用层次、颜色和线型来区分不同的元器件和信号线，使原理图更加直观清晰。

最后，需要注意的是原理图的绘制是一个反复修改和完善的过程。

在绘制原理图的过程中，设计工程师可能会遇到各种问题和困难，比如元器件的选择、连线的走向、页面的布局等。

因此，需要不断地进行修改和调整，直至满足设计要求。

此外，设计工程师还需要与团队成员或客户进行充分的沟通和交流，及时了解他们的需求和意见，以便及时调整原理图。

综上所述，原理图的绘制要求严格，需要设计工程师具备一定的专业知识和技能。

只有满足基本要求、熟练掌握工具和技巧，并不断进行修改和完善，才能绘制出质量高、可靠性强的原理图。

希望设计工程师们能够在实际工作中不断提升自己的绘图能力，为电子设计工作贡献自己的力量。

原理图设计规范修订历史目录第1章硬件原理图设计规范··············································错误!未定义书签。

1.1 目的············································································错误!未定义书签。

1.2 基本原则······································································错误!未定义书签。

原理图绘制规范一． 在原理图绘制模式下：设置栅格捕捉距离为5，栅格可视距离为10，电气捕捉半径为5，见图1图1而在移动字符模式下：栅格距离参数不变，只需要关闭SnapOn 即可，见图2图2特别注意：在放置元件及电气线时，一定要打开SnapOn！否则容易出现电气线假接的问题！二．在元件库绘制模式下：设置栅格捕捉距离为5，栅格可视距离为10，见图3图3在绘制元件外形时：栅格距离参数不变，只需要关闭Snap即可，见图4图4特别注意：在放置电气Pin时，一定要放在5：5的格点上（或者打开SnapOn）！否则容易出现电气线假接的问题！见图5/图6/图7/图8/图9图5图6图7图8图9三．正确放置电气Pin，见图10/图11图10图11 特别注意：电气Pin的电气圆点向外！四．正确绘制电气接线，见图12图12特别注意，不可用Line来任代替Wire见图13/图14图13图14五．正确放置接地符号（其中，为安规规定符号），见图15图15五．自定义电源符号，方便快速放置，见图16图16电源接地符号配对关系，见图17图17六．正确使用网络标号与网络端口，见图18图18特别注意： Label:页内网络连接（不可跨越页面）2.Port:页间网络连接（可以跨越页面）3.同一电气线上不能同时放两个网络名称，如果一定要放，则需要用0Ω的贴片电阻隔离！4．因为NetLabel放置时需要捕捉到电气线，而且不直观，所以可以用Power Port的符号来代替，见图19图19七．正确使用网络标号与网络端口的示例，见图20图20八．由网络端口建立的总图，见图21图21九．原理图的布局示例，见图22/图23图22图23。

原理图规范原理图是电子设计中的重要部分，它是用来表示电路连接和元件布局的图形化工具。

准确、规范的原理图可以帮助设计者更好地理解电路结构和功能，促使设计者更高效、便捷地进行电路设计和电路分析。

为了保证原理图的准确性和规范性，设计者需要遵循一些原理图规范，下面将介绍一些常见的原理图规范：1. 原理图分块：原理图应该按照功能块来分块，每个块应该包含一个完整的电路功能，各个块之间应该用统一的信号线标识符来连接。

2. 元件符号：使用标准的元件符号，不同功能的元件应使用不同的符号，如电阻、电容、晶体管等。

符号应该具有清晰、简洁的特点，以方便设计者快速识别和理解。

3. 元件标记：每个元件应该有唯一的标记，用于在原理图中进行引用和连接，比如使用R1、C1等进行标记。

4. 信号线标识符：使用统一的信号线标识符来连接各个功能块，如电源Vcc、地GND等。

信号线应该具有清晰、直观的特点，以方便设计者快速识别和理解。

5. 信号方向：原理图上的信号线应该标明信号的传输方向，如从输入到输出。

这有助于设计者理解电路结构和信号流动路径。

6. 线条样式：采用不同的线条样式来表示信号类型，如连续线表示电源线，虚线表示控制信号线等。

这有助于设计者快速识别各个信号的类型和功能。

7. 数字标识：在原理图中使用数字标识各个功能块的序号，以方便设计者进行交叉引用和分析。

8. 交叉线处理：当原理图中出现交叉线时，应该采用不同的线条样式或符号来表示交叉线的连接关系。

9. 标题和注释：在原理图中添加标题和注释，用于解释电路的功能和特点，以供设计者了解和参考。

10. 印刷布局：原理图的排版应该合理，元件、标记、线条应该清晰可见，避免交叉和重叠。

同时，应该采用适当的字体大小和线条粗细，以方便设计者清晰地看到每个元素的细节。

总之，准确、规范的原理图是电子设计的重要组成部分，它能够帮助设计者更好地理解电路结构和功能，促使设计者更高效、便捷地进行电路设计和电路分析。

原理图设计原理图设计规范•-原理图架构•原理图总体分为以下几个部分，原理图名称、目录、总体框图、电源部分、时钟部分、模块部分、端口部分、结构框图；•原理图第一页为原理图名称（包含原理图名称、版本号、设计者、检视者、日期等）；•原理图第二页为目录（包含原理图设计部分、页数）；•原理图第三页为总体功能框图（包括主要器件名称、总线类型、端口类型）；•原理图最后一页为结构框图（包含端口丝印、大概位置、端口器件编码）；•原理图建议倒数第二页为结构件图（包含地孔、测试点、散热器、屏蔽罩、MARK点、ICT孔等）原理图设计规范•电源部分在设计时，首先要增加1页或者2页的电源树和上电时序图进行说明；•时钟部分在设计时，首先要增加1页或者2页的时钟设计框图，标注器件选型、时钟频率、使用对象等；•JTAG总线设计时，首先要增加1页或者2页对JTAG总线的链路进行画图说明，并标注器件、电平；•IIC总线设计时， 首先要增加1页或者2页对IIC总线的链路进行画图说明，并标注器件IIC地址；原理图设计规范•-原理图网络命名•原理图网络命名时，字母必须为大写字母，不可以使用字母“0”；可以使用下划线和左斜线“/”；禁止使用小写字母、短横线、*等；•电源网络命名建议：10V以上命名举例，12V、36V等，数字在字母V前；10V以下电源命名举例，V33或者3V3、V18或者1V8、V09或者0V9；模拟电源命名举例，V33_AVDD_FPGA或者3V3_AVDD_FPGA；可以增加后缀说明电源使用对象；•时钟网络命名规则：时钟网络命名以CLK开头，后接频率，可以增加使用对象说明，举例CLK_50M_CPU；•总线网络命名规则：总线类型开头，后接使用对象或者总线方向，举例：SGMII_CPU_PHY、JTAG_TDI_CPU、PCIE_CPU_FPGA、IIC_SCL_EEPROM等；原理图设计规范•使能网络命名中包含EN，中断网络命名包含INT；•低有效信号命名规则，以“/”开头，例如/RST_CPU、/INT_PHY、/SPI_CS等；•指示灯信号命名规则：以LED开头，增加功能说明，举例LED_CPU_RUN、LED_CPU_ALARM、LED_FPGA_DEBUG、LED_V33等；•差分信号命名规则，以P N表示差分信号的+ -信号，举例PCIE_CPU_FPGA_0_P、 PCIE_CPU_FPGA_0_N，经过电阻、电容前或者后的信号，建议增加R C说明，举例PCIE_CPU_FPGA_0_C_P、PCIE_CPU_FPGA_0_C_N 。

原理图设计规范用图形符号、文字符号、项目代号等表示电路各个电气元件之间的关系和工作原理的图称为电气原理图。

电气原理图目的是便于阅读和分析控制线路，应根据结构简单、层次分明清晰的原则。

它包括所有电器元件的导电部件和接线端子，但并不按照电器元件的实际布置位置来绘制，也不反映电器元件的实际大小。

1．电气原理图的绘制原则如下：1）原理图必须采用公司统一的原理图库2）原理图上的各种标注应清晰，不允许文字重叠。

3) 相同功能的电路，如无特殊要求应采用相同的电路和器件。

4）凡有模块电路、通用电路，能满足设计要求者，无特殊原因一律采用模块电路。

5）控制电路和外围电路应分开绘制。

控制电路是由各种逻辑电路，接口电路，驱动电路，继电器触点组成的，实现所要求的控制功能；外围电路包括信号、保护电路，执行部件、应用点划线围住，并加以必要的文字说明。

6）简图中元件符号的布置，只考虑便于看出他们所表示的元件功能关系，而不考虑实际位置。

在此布局中，将表示对象划分为若干功能组，按照因果关系从左到右或从上到下布置；每个功能组的元件应集中布置在一起，并尽可能按工作顺序排列。

7）图中自左而右或自上而下表示操作顺序，并尽可能减少线条和避免线条交叉。

8）如果信息流或能量流从右到左或从上到下，以及流向对看图都不明显时，应在连接线上画开口箭头。

开口箭头不应与其他符号相邻近。

9）在闭环电路中，前向通路上的信息流方向应该是从左到右或从上到下。

反馈通路的方向则相反。

10）图的输入输出信号最好画在图纸边框附近。

11）图中有直接电联系的交叉导线的连接点（即导线交叉处）要用黑圆点表示。

无直接电联系的交叉导线，交叉处不能画黑圆点。

12）电源必须标清负荷范围。

13）由多块PCB板组成的固定搭配产品各版的原理图应绘制在同一张原理图上，每块板需用点划线围框。

14）元器件编号时按标准顺序编号。

2．图线、字体及其他2.1 图线：粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线2.2 字体：仿宋_GB23122.3箭头和指引线开口箭头：用于电气能量、电气信号的传递方向（能量流、信息流流向）实心箭头：用于可变性、力或运动方向，以及指引线方向。
