(范文)测量技术设计书

控制测量技术设计书学生姓名：黄伟学号：2012092513专业：测绘工程班级：12测绘实习日期：2015.8-2016.1实习地点：漳州市云霄县指导老师：张高兴一. 基本技术要求（一）引用标准与作业依据1、《国家基本比例尺地图图式第一部分：1：500 1：1000 1：2000地形图》， GB/T20257.1-2007，以下简称《图式》；2、《城市测量规范》，CJJ 8—99，以下简称《规范》；3、《全球定位系统（GPS）测量规范》， GB/T 18314-2009；4、《国家三、四等水准测量规范》，GB/T 12898-2009；5、《国家大地测量基本技术规定》，GB 22021-2008；6、《基础地理信息标准数据基本规定》，GB 21139-2007；7、《测绘技术设计规定》，CH/T1004-20058、《福建省1：500 1：1000 1：2000基本比例尺数字地形图测绘技术规定》， FCB001-2005；（二）坐标系统及已有成果利用1、平面坐标系统：1980西安坐标系，1985国家高程基准。

2、委托方提供的高等级控制点水准测量成果数据和武平县似万安乡大地水准面精化成果，成果为1985国家高程基准，可用于本测区高程起算。

3、近年来有关测绘单位，在测区施测并验收合格的1:500、1:1000比例尺数字化图件成果可以作为修测底图。

4、1:5000 1:10000地形图、影像图可用于工作计划及引用参考。

二. 项目概况项目名称：云霄县农村地籍和房屋调查测区概况：云霄县为福建省漳州市下辖的一个县，位于福建省南部沿海。

处于闽粤交界地带和厦门、汕头两个经济特区之间，地理坐标为北纬23°45′-24°14′，东经117°07′-117°33′。

总面积1054.3平方千米。

县人民政府驻云陵镇。

全县辖6个镇、3个乡：云陵镇、陈岱镇、东厦镇、莆美镇、峛屿镇、火田镇、下河乡、马铺乡、和平乡。

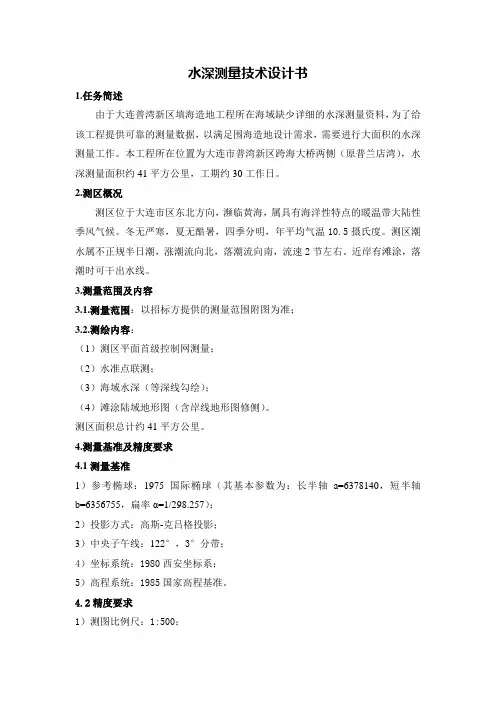

水深测量技术设计书1.任务简述由于大连普湾新区填海造地工程所在海域缺少详细的水深测量资料，为了给该工程提供可靠的测量数据，以满足围海造地设计需求，需要进行大面积的水深测量工作。

本工程所在位置为大连市普湾新区跨海大桥两侧（原普兰店湾），水深测量面积约41平方公里，工期约30工作日。

2.测区概况测区位于大连市区东北方向，濒临黄海，属具有海洋性特点的暖温带大陆性季风气候。

冬无严寒，夏无酷暑，四季分明，年平均气温10.5摄氏度。

测区潮水属不正规半日潮，涨潮流向北，落潮流向南，流速2节左右。

近岸有滩涂，落潮时可干出水线。

3.测量范围及内容3.1.测量范围：以招标方提供的测量范围附图为准；3.2.测绘内容：（1）测区平面首级控制网测量；（2）水准点联测；（3）海域水深（等深线勾绘）；（4）滩涂陆域地形图（含岸线地形图修侧）。

测区面积总计约41平方公里。

4.测量基准及精度要求4.1测量基准1）参考椭球：1975国际椭球（其基本参数为：长半轴a=6378140，短半轴b=6356755，扁率α=1/298.257）；2）投影方式：高斯-克吕格投影；3）中央子午线：122°，3°分带；4）坐标系统：1980西安坐标系；5）高程系统：1985国家高程基准。

4.2精度要求1）测图比例尺：1:500；2）定位精度：≤1米；3）测深精度：±0.2米（水深小于20米）；4）基本等深距：1米；5）采样点间隔：5米；6）测线：间隔5米，垂直于等深线总体方向；7）检测线：50米（检测线长度不少于主测线长度的5%，交点容差不得大于0.4米）。

5.水深测量实施方案5.1作业依据1）《水运工程测量规范》（JTJ203-2001）；2）《全球定位系统GPS测量规范》（GB/T18314-2001）；3）《海港水文规范》及《海滨观测规范》；4）《中国海图图式》（GB12319-1998）；5）《国家三、四等水准测量规范》（GB12898—91）；6）《1：500、1：1000、1：2000地形图数字化规范》（GB/17610-1997）；7）《海道测量规范》（GB12327-98）；8）本技术设计书。

控制测量技术设计书1．工程名称及任务。

2．测区概况简述。

3．已有资料的来源及分析、利用论证。

4．坐标系统的选择及处理方法的论证，起始数据的配置和处理。

5．水平控制网布设方案阐述，其中包括：（1）首级网的等级和布网方式，以及本次控制网在精度和密度方面对日后布设加密网的保证。

（2）控制网（点）精度估算的简要过程及结果。

（3）从经济上、技术上、精度上对两个以上布网方案进行对比论证，从中确定一个最优方案。

（4）填写精度统计表。

6．技术依据及作业方法。

内容主要包括：（1）工程执行的规范及施测细则。

（2）觇标及标石图并注明规格，材料及埋设方法（绘出示意图）。

（3）仪器的选择及检验项目要求。

（4）观测方法及各项限差（参阅规范或教材，不能杜撰）。

（5）概算内容和平差方法。

7．工作量综合计算及工作进程计划表（自行估计）。

8．需用的主要仪器设备（包括名称、型号和标称精度）、材料及经费预算。

9．工程项目完成后应提交的资料清单。

目录一．测区情况1.1测区位置及面积1.2地理状况二.作业依据三．测区已有资料及利用3.1平面控制资料3.2高程控制资料3.3其他资料四．平面控制测量4.1E级GPS测量4.2三级导线测量五．高程控制测量5.1四等水准测量5.2光电测距三角高程测量六．一级导线、水准测量和光电测距三角高程测量平差计算6.1观测数据的检查6.2平差计算七．提交成果资料7.1技术总结7.2控制点成果表的制作7.3控制网图的制作要求八．图根控制测量8.1图根导线8.2图根高程测量8.3平差计算8.4提交资料九．附图、附表、附件本次实习的目的是了解控制测量作业的全过程，通过对长沙县水渡河及其周边地区实现控制测量，巩固课堂学习的理论知识，将理论与实践有机结合，提高理论水平与外业操作能力。

一．测区情况1.1测区位置及面积东经113°，北纬28°向涉及周围13km左右。

施测范围呈不规则形状，范围面积约14km2。

1．前言广州市是一个位于广东省中部，是一个综合性大都市，供水工程是关系着整个城市之政治、经济繁荣发展之重要支撑点，为了改善广州人民之生活及生产用水问题，我学校承接了广州市白云区江高镇建筑工程职业学校前期综合勘探研究工作，通过野外实地踏堪、地形图测量对该学校进行充分之调查研究、评价、估算，对工程建设之必要性、经济合理性、技术可行性、实施可能性等方面进行综合性研究论证，为建设该工程之决策和审批提供科学之依据。

接到任务后我学校积极组织力量进行现场踏勘，编写技术设计书等。

本测区采用38带坐标。

2．测量依据、原则1、平面采用1954年北京坐标系，高程采用1956年黄海高程系。

2、《城市测量规范》<CJJ8—99）。

3、《1：500、1：1000、1：2000地形图图式》。

4、《三、四等水准测量规范》<GB12898-91）国家技术监督局颁布。

5、《大比例尺地形图机助制图规范》<GB14912-94）国家技术监督局颁布。

6、《广州市1：500地形测绘技术要求》。

7、本工程《技术设计书》。

2．1 测区范围及任务本工程位于广东省广州市白云区江高镇，南至泉溪村，西有塘贝村，东与丘陵相依，面积约㎡；测区为校内、海拔高m至m。

四周为工业区，通视条件较好，给控制测量及地形图测量不会带太多困难。

1、范围：根据提供预定方案设定之位置<地形图），按照提供之有关资料，以及上述范围进行1：500、地形图之测绘。

2、遵照国家颁布之《城市测量规范》进行1：500、地形图测量布设导线控制点、IV 等水准高程测量。

按M之密度进行设立，实地绘制点之记。

3、以上成果要求提供一套数字化地形图电子文件及地形图。

2．2已有资料1、本工程收集到国家一等点GPS导线点，二点作为本工程平面控制起算点。

2、本工程收集到白云区一等水准点，系1956年黄海高程系成果，作为本工程高程控制起算点。

3、委托方提供之万地形图，万地形图之地物、地貌逼真，取舍恰当，为本次测量工作之交通、选埋、控制点联测及测图分幅等工作提供了方便。

第一章项目概况一、自然地理概况该项目测区位于贵州省贵阳市XXXXXXXX，属于高山地区、地势起伏较大，通视条件较差，给控制测量及地形测量带来较大的困难。

二、项目内容该项目为XXXXXXXX工业园区规划，总面积约6平方公里。

主要内容有：(一）、控制测量，布设约6平方公里的E级或一级GPS控制网.（二）地形测量1、对测区范围内的地形地貌进行全面测绘，比例尺为1：1000。

2、编制1：1000比例尺地形图。

第二章项目进度安排- 1 -第三章已有资料的分析利用1．平面、高程控制资料根据开阳县城GPS（E）级控制网（贵州省第一测绘院所施测的控制点，该网最弱点点位中误差为：1。

5cm，最弱边边长相对中误差为：1/185590）作为测区首级控制起算点.2．图件资料用已有测区1:1万地形图，作为本次测量工作的选埋、埋石、控制点联测提供参考。

第四章坐标高程系统及技术标准一、坐标高程系统1、平面坐标采用1954年北京坐标系。

2．高程系统采用1985年国家高程基准.二、技术标准- 2 -第五章控制测量一、坐标系统和高程系统平面坐标采用1954年北京坐标系，高程采用1985年国家高程基准。

二、平面控制测量（一）平面控制点的基本精度要求三、四等GPS控制网中最弱相邻点的相对点位中误差不得超过±5cm；一、二级控制点相对于起算点的最弱点点位中误差不得超过±5cm.（二）一、二级GPS控制网控制测量1．一、二级GPS控制网布设该测区E级GPS控制网共布设12点,平均边长0.6 km；E 级GPS控制网基础下加密一级GPS控制网，共布设约60 点，平均边长0。

2 km。

- 3 -2．选点、埋石GPS点之间由于边长较长，原则上不要求相互之间通视，但为了便于以后的发展使用，每个控制点至少有一个方向与同等级或高一等级的控制点通视；同时点位还应满足以下要求：视野开阔，通视条件好,便于发展；坚实稳定,易于永久保存;远离大功率无线电发射源200米和高压输电线路50米；视场内障碍物的高度角满足GPS观测条件；交通便利；符合上述条件的旧有控制点可利用其标石和觇标。

二等水准测量技术设计书1.任务概述本次实习的目的是了解二等水准控制测量作业的全过程，通过对一段既定线路进行往返二等水准测量，巩固课堂学习的理论知识，将理论与实践有机结合，提高理论水平与外业操作能力，更加为了满足我们课程的需要，我们测量3111班测量一小队在刘老师的指导下，对陕铁院到李家堡村段路线采取二等水准测量实训，全长大约1公里，路线起点位于陕铁院，终点位于李家堡村中段，采用二等水准形式进行外业测量。

为使该项任务顺利实施，特制定本二等水准测量技术设计书。

2.测区概况李家堡位于渭南市临渭区渭花路，东临尤河，南面南源黄土区域，西向临渭区主城区，北靠渭河，与占地340余亩的陕铁院测绘实训基地相接壤。

该测段地势起伏比较平坦，路线多为公路，测量任务相当艰巨，渭南市最近气候温度非常的热，温度达34度左右，而且路上来回的车辆为测量工作带来众多不便。

3.技术指标：实训技术指标及作业限差按城市一级导线测量规范，国家三、四等水准测量规范，同时也参照《工程测量规范》和《城市测量规范》的及技术要求执行。

１、作业步骤精密水准观测组由8－９人组成，具体分工是：观测一人，记录一人，打伞一人，扶尺二人，量距二人。

２、限差及作业规定（１）、视线高度不得低于0.5m，视线长度一般取不大于50m，前后视距差应小于1m。

测段距离累积差小于3m。

（２）、一测段的测站数布置成偶数，仪器和前后标尺应尽量在一条直线上。

（３）、观测时要注意消除视差，气泡严格居中，各种螺旋均应旋进方向终止。

（４）、视距读至1mm，基辅分划读至0.1mm，基辅高差之差≤0.6mm。

（５）、上丝与下丝的平均值与中丝基本分划之差，对于0.5cm刻划标尺应≤1.5mm，对于1.0cm刻划标尺应≤3.0mm。

（６）、各项记录正确整齐，清晰，严禁涂改。

原始读数的米、分米值有错时，可以整齐地划去，现场更正，但厘米及其以下读数一律不得更改，如有读错记错，必须重测，严禁涂改。

（７）、每一站上的记录、计算待检查全部合格后才可迁站。

航测技术设计书范本（正文）项目名称：航测技术设计书范本项目背景：航测技术是一项在航空器上应用技术手段，通过对地球表面进行摄影、测量和遥感的系统科学，为地理信息系统、地理国情监测和资源环境管理提供重要的数据基础。

为了规范航测技术设计，提高工作效率和精度，特制定本航测技术设计书范本。

一、项目目标本项目的目标是建立统一的航测技术设计书范本，以规范航测技术设计过程，提高航测工作的质量和效率。

二、技术要求1. 航测机对空间定位和姿态测量精度的要求；2. 航测机相机系统的参数和性能要求；3. 航测机飞行平台和数据采集系统的要求；4. 航测数据处理和加密传输的要求；5. 航测产品质量控制和验收标准的要求。

三、技术设计书内容航测技术设计书应包括以下内容：1. 总体设计部分（1）航测区域范围和任务要求；（2）航测机选型和配置参数；（3）航测相机系统参数和性能需求；（4）航测数据处理和传输方案。

2. 系统设计部分（1）航测机与航测相机系统互联配置；（2）机载传感器与航测机接口设计；（3）航测座舱布局和人机工程设计；（4）数据采集系统设计。

3. 算法设计部分（1）航测机空间定位和姿态测量算法；（2）导航遥感成像算法；（3）数据处理和加密传输算法。

4. 产品设计部分（1）数据产品定义和生成流程；（2）产品质量控制和验收标准。

四、技术标准航测技术设计书应符合以下技术标准：1. GB/T 30933-2014 航空摄影测量技术规范；2. GB 50473-2009 航测工程地图质量控制规范；3. GB 50201-2006 数字地图质量规范；4. GB 50189-2005 航测地理信息系统数据采集规范。

五、项目进度计划本项目的进度计划如下：1. 项目启动和方案设计（1个月）；2. 技术要求和设计书编制（2个月）；3. 验证和修改设计书（1个月）；4. 完善和发布设计书（1个月）。

六、项目团队与资源本项目的团队与资源包括：1. 项目经理：负责项目的整体管理和协调工作；2. 技术专家：负责对航测技术进行深入研究和设计；3. 数据处理人员：负责对航测数据进行处理和分析；4. 项目资金和设备支持：提供项目所需的经费和设备资源。

控制测量生产设计实习二等水准测量技术设计书测绘1301班5组2016年7月一、任务概述1.任务来源控制测量生产实习是学生在修完《控制测量学》课程后的一个重要实践教学环节，其目的是使学生在获得基本知识和基本技能的基础上，进行一次较全面、系统的训练，以巩固课堂所学理论知识、提高操作技能，使学到的理论与实践紧密接合。

2.任务目的①培养学生独立工作和解决问题的能力。

②培养学生严肃认真、实事求是、一丝不苟的科学态度。

③培养吃苦耐劳、爱护仪器工具、相互协作的职业道德3.测区范围中南大学测绘工程专业实践教学基地（浏阳乡村发现度假村）地处湖南省浏阳市北盛镇乌龙社区，距浏阳市区 30 多公里、距省会长沙约 40 公里，位于东经 113°26′、北纬 28° 17′。

4.测区任务二等水准测量：每二个小组完成全网观测、数据处理二级GPS-RTK 测量。

5. 实习仪器工具水准仪：ZDL700（8+2 台）、DSZ2（8+1 台）及其配套水准尺，含测伞、测轮、尺垫、数据线、脚架、竹杆等；6. 使用软件GPS 控制测量数据处理（包括基线解算和网平差）采用广州中海达测绘仪器有限公司HGO 事后GPS 测量数据处理软件进行。

二、测区自然地理概况和已有资料情况1.自然地理概况该行政村隶属呈贡县斗南镇，距斗南镇政府所在地7公里，全村国土面积2.06平方公里，海拔1880米，年平均气温15.4℃，年降雨量805毫米，适合种植蔬菜、花卉等农作物。

全村耕地面积2560亩，人均耕地0.89亩，林地210亩。

2.引用文件1)《全球定位系统(GPS)测量规范》（GB/T 18314-2009 ）；2)《国家一、二等水准测量规范》(GB/T 12897-2006)；3)《全球定位系统实时动态测量(RTK)技术规范》（CH/T 2009-2010）；4)《测绘成果质量检查与验收》（GB/T 24356-2009）5)《测绘作业人员安全规范》(CH 1016-2008)6)《测绘技术总结编写规定》(CH/T 1001-2005)2.坐标系统：北盛坐标系3°30′00″）高程系统：北盛高程系（H DA65 =102.000m）GPS-E 级网点略图三.精度要求1.测量精度指标：每千米水准测量的偶然中误差M△≤0 .1mm每千米水准测量的全中误差Mω≤0 .2mm。

本工程测量方案范文本工程的测量方案主要分为以下几个步骤：前期准备、测量前的准备工作、测量过程、数据处理和结果分析等。

一、前期准备1.详细了解工程的设计要求、测量任务和测量目的，明确测量的范围和精度要求。

2.调查研究场地的地理环境、气象条件和现场情况，了解可能会对测量结果产生影响的因素。

3.确定测量的基准系统和参考系，如国家大地坐标系和相对高程系统等。

二、测量前的准备工作1.制定详细的测量方案和测量任务书，明确各个测量任务的具体内容、方法和要求。

2.选取合适的测量仪器和设备，确保其性能和精度满足测量要求，并进行校准和检定。

3.安排有经验的测量人员进行测量工作，制定测量人员的任务分工和时间计划。

4.根据测量任务的需要，选择合适的控制点和测量网，并进行先验测量和控制测量。

三、测量过程1.进行现场布置和标志，确保测量点的准确定位和标志，清理现场杂物，确保测量环境的整洁。

2.根据测量任务书的要求，使用合适的测量方法和技术进行实测，如经纬度测量、线路测量、平面坐标测量等。

3.进行实时数据采集和记录，使用合适的数据采集与处理软件，保证数据的准确性和完整性。

4.合理安排测量的时间和顺序，根据测量任务书的要求，确保测量结果的连续性和一致性。

四、数据处理和结果分析1.对采集到的原始数据进行辅助资料的整理和压缩，如照片记录、测量记录等。

2.进行数据的校正和过滤，检查数据的合理性和准确性，排除异常值和误差。

3.使用合适的数据处理软件进行数据的平差和配准，通过数据的平差和配准，得到测量结果的最终精度。

4.对测量结果进行分析和评价，与设计要求进行比对，评估测量结果的可靠性和准确性。

5.编制测量报告，详细记录测量过程和结果，包括测量仪器和设备的使用情况、测量方法和过程的描述、测量结果的分析和评价等。

本测量方案将根据实际情况进行调整和优化，保证测量工作的质量和效率，确保工程的顺利进行和实施。

测绘技术设计书范例测绘技术设计书范例标题：在地下室施工中使用3D扫描测量技术目的：本文旨在利用三维扫描技术进行地下室施工中的尺寸测量和布局测绘。

范围：本文涵盖了地下室施工中使用3D扫描技术的全部过程，从前期准备工作到后期数据处理。

方法：1. 前期准备：在开始测量测绘前，应先进行如下准备工作：(1)确定测绘要求，(2)设计光路，(3)安装照明灯，(4)准备设备及其附属设施；2. 执行测量：利用3D扫描技术，对特定方位、高程及周边环境进行尺寸测量及布局测绘；3. 数据处理：将获取的原始数据进行必要的处理，转换为可识别的格式，以便后期分析；4. 结果分析：分析所得的结果，进行综合评价，并提出建议。

结论： 3D扫描技术在地下室施工中有着重要的应用价值，能够快速准确地完成尺寸测量和布局测绘。

3D扫描技术是一种测量技术，可以通过扫描设备捕捉三维场景中的数据，并将其转换为有用的信息。

它可以捕捉物体表面上的细节，并准确测量物体的长度、宽度和深度。

在地下室施工中，3D扫描技术能够快速准确地测量空间尺寸、布局等信息，并可能被用于施工前和施工期间的空间组织和分析。

该方法还可以用于地下室内部的力学校核，从而确保工程的安全。

在总结上，3D扫描技术可以为地下室施工提供良好的测量和布局信息，从而提高施工速度和质量。

此外，3D扫描技术还可以为施工中的力学校核提供帮助，保障施工质量。

当然，由于扫描技术的更新换代以及可能出现的相关故障，应该注意合理使用和保养设备，以避免影响施工质量和进度，确保地下室施工工作的顺利完成。

请问您还需要什么帮助？。

蒙顶山景区休闲度假综合服务功能区地形测量项目技术设计书四川*******设计有限公司二〇一五年四月蒙顶山景区休闲度假综合服务功能区地形测量项目技术设计书编写者：审核者：编写单位意见:日期：目录一、概述 (1)（一）任务来源 (1)1. 测区概述 (1)2. 工作量 (1)二、设计方案 (2)（一）作业流程 (2)（二）作业依据 (2)（三）坐标和高程系统 (3)1. 坐标系统 (3)2. 高程系统 (3)（四）平面控制测量 (3)（五）RTK地形测量 (5)（六）1:2000地形测绘 (6)1. 基本等高距 (6)2. 地形图精度要求 (6)3. 数据采集及成图 (6)4. 地形图图幅规格及命名 (6)5. 图幅编号 (7)6. 图根控制测量 (7)7. 野外数据采集 (8)三、项目组织机构 (13)（一）项目主要人员及岗位职责 (13)（二）投入仪器及使用软件 (13)四、质量保证体系 (13)（一）质量目标 (13)五、安全生产 (14)（一）安全目标 (14)六、提交成果资料 (15)一、概述（一）任务来源我单位受雅安文化旅游发展有限责任公司的委托于2015年4月承担蒙顶山永兴寺、红牌村、后盐村、徐沟村一寺三村，面积约为12平方公里的1:2000地形图测绘任务，为保质保量按期完成该项目，特制定本设计书，望在作业过程中认真执行。

1. 测区概述雨城区为雅安市主城区，位于四川盆地西缘，青衣江中游，成都平原向青藏高原过渡带。

地处东经102°51′~103°12′，北纬29°40′~30°14′，东西宽34公里，南北长63公里，地势呈南北长条形，西南高，东北低。

总面积1060平方公里，2002年人口34万人，测区地处雅安市雨城区东北方向，地形承东北向西南走势，该区属邛崃山脉二郎山支脉大相岭北坡。

测区内最高海拨1407米，最低海拨661米，气候温和，雨量充沛，属亚热带常绿阔叶林地带，具有雅安市雨城区多种植物良好的生态环境，因而植物种类繁多，分布广，藏量大，森林覆盖率60%以上，农户以种茶为主。

XXXXXXX1：500数字化地形图技术设计书审批意见：总工程师：年月日审批人（签章）：主要负责人：年月日批准单位：申报单位：株洲市云龙测绘有限公司2016年10月XX省XX市XXX1：500数字化地形图测绘技术设计书为满足XXXXXX规划建设的需要，受XXXX（委托单位名称）的委托，我公司承担了XXXXX（具体项目地块名称）1:500数字化地形图测绘任务。

为保质保量按期完成该项目，特制定本设计书，望项目技术人员在作业过程中认真执行。

一、概述1.1测区概况XXXXX位于XX市XXXXX及其周围区域，隶属XX市XX区。

测区位于东经110°20′～110°25′和北纬19°50′～19°52′之间。

测区内主要有XXXXX、XXXXX、XXXXX等住宅小区，测区地势平坦，平均海拔为XX米，交通便利，通视良好。

本次作业的主要任务是进行由甲方指定范围内约XXX 平方公里的1：500数字化地形图测绘。

1.2 测区已有成果资料的分析与利用1.2.1 控制资料测区内有XX市XXXX局于XXXX年XX月测量的XX个一级图根导线点，其点名为E002、E015、E007，其坐标系为：XXXXXX坐标系；高程系为：1985国家高程基准。

成果如下：注：上表单位为米。

经实地踏勘，上述3个一级图根导线点标志均完好，经检测其已知点坐标数据正确，误差符合测量规范要求，成果可靠。

鉴于本次测区面积较小，因此将上述三点作为起算点发展二级图根用于测图。

1.2.2 地形资料有甲方提供的覆盖测区的1：500航片，可用于图根选点和安排生产；有XX市XXXX局提供的XXXXX，按照其提供坐标准确标绘在本次所测绘地形图上。

1.3 作业依据（1）《全球定位系统（GPS）测量规范》（GB/T18314—2009）；（2）《卫星定位城市测量技术规范》（CJJ/T 73-2010）（3）《城市测量规范》（CJJ/T 8-2011）（4）《全球定位系统实时动态测量（RTK）技术规范》（CH/T 2009-2010）（5）《1：500 1：1000 1：2000外业数字测图技术规程》（GB/14912-2005）；(6 ) 《国家基本比例尺地形图图式第1部分：1:500 1:1000 1:2000 地形图图式》（GB/T 20257.1－2017）；（7）《数字测绘产品检查验收规定和质量评定》（GB/T18316－2001）；（8）《XX市XXXXX1：500数字化地形图测绘技术设计书》；1.4坐标和高程系统1.4.1坐标系统：XXXXX坐标系。

航测技术设计书范文1.引言在航空测量领域，航测技术的设计是一个关键的环节。

本文将根据航测技术设计书的要求，详细阐述航测技术设计的内容和相关要素，以期提供一个范例，帮助读者更好地理解和应用航测技术设计。

2.项目背景本项目旨在开展航测技术设计，对特定区域进行航空摄影测量和三维建模。

该区域地理复杂，有大面积的林地、山地以及湖泊分布。

通过对这一区域的航测，我们可以获得高精度的地理信息数据，进行地图制作和规划分析。

3.目标和需求分析（1）项目目标：通过航空摄影测量和三维建模，获取目标区域的高精度地理数据；制作地图和进行规划分析，为相关研究和决策提供支持。

（2）需求分析：①对目标区域进行航线规划和飞行参数设计，确保数据采集的全面性和准确性；②利用航测仪器设备进行航空摄影测量，获取高分辨率的航拍影像；③对航拍影像进行处理和分析，生成高精度的三维模型；④根据三维模型制作地图并进行相关的规划分析。

4.技术方案（1）航线规划与飞行参数设计：利用航测软件对目标区域进行航线规划，根据要求确定飞行高度、重叠度和像素分辨率等关键参数，以保证数据采集的全面性和准确性。

（2）航空摄影测量：选用高分辨率的航空摄影设备，通过飞机进行航测作业。

在摄影测量过程中，根据预定的航线和飞行参数，按照一定的时间间隔连续拍摄航拍影像。

（3）航空影像处理：将采集到的航拍影像导入计算机进行处理，包括图像的拼接、辐射校正、几何校正等步骤，以获得高质量的正射影像。

（4）三维建模：基于正射影像，利用专业的三维建模软件进行处理和分析，以生成高精度的三维模型。

根据需要，可以进行地貌、建筑物等要素的三维重建。

（5）地图制作与规划分析：根据三维模型，结合地理信息系统（GIS）软件，制作高精度地图。

同时，可以进行地理分析和规划分析，为相关研究和决策提供支持。

5.关键技术和设备选型（1）航测软件：根据航线规划和飞行参数设计的需求，选用功能全面、操作简便的航测软件。

（2）航空摄影设备：选择分辨率较高、像素精度较高的航空摄影设备，以保证航拍影像质量。

工程测量方案范文一、引言工程测量是在建筑、路桥、航空航天、地质勘探等领域中起着重要作用的一种测量活动。

它是对自然界物体空间位置和形状的测定，是对地面、地下和各种建筑物、构筑物的测量，是为设计、施工、监理和验收提供准确的测量数据。

工程测量具有高精度、大范围、复杂环境等特点，因此在进行工程测量时需制定合理的测量方案，以确保测量数据的准确性和可靠性。

本文将针对工程测量的特点和常见的测量任务，制定一套完整的工程测量方案，并对测量过程中的质量控制、安全防护等措施进行详细说明，以此为实际工程测量提供指导和参考。

二、测量任务1. 地形测量：用于绘制地形图，为设计施工提供基础数据。

2. 建筑测量：进行建筑物的平面和立面测量，确定建筑物的位置、形状和尺寸。

3. 道路测量：对道路的纵断面、横断面进行测量，确定道路的坡度、弧度等参数。

4. 桥梁测量：对桥梁的结构进行测量，确定桥梁的位置、跨度、高度等参数。

5. 隧道测量：进行隧道的断面测量，确定隧道的位置、形状和尺寸。

6. 基础测量：对建筑物、桥梁、隧道的基础进行测量，确定基础的位置、形状和尺寸。

7. 坐标测量：确定建筑物、桥梁、隧道等物体的空间坐标。

8. 室内测量：对室内空间的平面和立面进行测量，确定空间的位置、形状和尺寸。

9. 水文测量：对水体的水位、流速、水深等参数进行测量。

10. 工程变形监测：对建筑物、桥梁、隧道等进行变形监测，确保工程的安全性和稳定性。

三、测量方案1. 测量前的准备工作1.1 制定测量方案：根据测量任务和要求，确定测量方法、仪器设备、测量精度等。

1.2 确定控制点：在测量区域内布设控制点，以提供测量基准。

1.3 了解测量环境：对测量区域的地形、地貌、建筑物、交通状况进行调查，了解测量环境的特点。

1.4 编制测量作业程序：对测量任务进行详细分解，制定测量作业程序，确定各个测量任务的具体要求和流程。

1.5 质量控制和安全防护：制定质量控制和安全防护方案，确保测量作业的顺利进行和人员的安全。

xx大学土地测量学实习项目技术设计书学年、学期：2020年秋学期项目名称：土地测量学实习专业：小组：第01小组小组成员：指导教师：项目日期：提交日期：土地测量学实习项目技术设计书1 项目概述1.1项目简介项目名称：土地测量学实习实习时间：实习地点：实习小组：第01小组1.2施测目的实习目的：以小组为单位，在限定范围和时间内独立完成明确的测绘任务，测量作业和精度满足行业规范要求。

以测量基础理论和基础知识为指导，结合现代测绘科学技术和手段，进行工程实践。

实习要求：小组成员之间需相互配合，各负其责。

小组长是测量实习的负责人。

班级内的小组之间是既竞争又合作的关系，以及可以通过其他的一些渠道以获取更多有用的资源，以确保高效率、高质量的完成土地测量学的实习任务，学习到实践的知识。

1.3项目任务1.4水平角上、下半测回角值之差：不超过40” 图根导线角度闭合差：n f b "60±≤容 图根导线全长相对误差：20001≤容k 每观测20-30个碎部点后，应重新瞄准起始方向检查其变化情况，起始方向读数偏差：不超过4’1.5设备与工具全站仪1台，脚架1个 棱镜2个，安棱镜的对中杆2支 手持测距仪1个，卷尺1个 数据记录表1个，记录笔1支 油漆1盒，毛笔1支2 测区概况测区：02测区（西一和西二教学楼附近） 测区范围：北至……，南至……，东部界限为……，西部界限为……。

测区组成：各边界道路；人行道；北部大块绿地；西一西二教学楼周边绿地；西一教学楼及其附属物及中间绿地连廊；西一西二教学楼间绿地连廊；西二教学楼及其附属物及中间绿地连廊。

（其中绿地还包括小路、花坛、木椅等地物；人行道还包括路边的独立树木）3 参考规范4 成果主要技术指标和规格 4.1图根导线选点和观测4.2图根导线测量平差计算4.3地形测量4.4碎部测量5 项目要求5.1 软件和硬件配置要求规定测绘过程中的硬、软件配置要求，主要包括：a.硬件：全站仪1台，脚架1个棱镜2个，安棱镜的对中杆2支手持测距仪1个，卷尺1个数据记录表1个，记录笔1支油漆1盒，毛笔1支b.软件：……5.2 上交和归档成果（或产品）及其资料内容和要求分别规定上交和归档的成果（或产品）内容、要求和数量，以及有关文挡资料的类型、数量等，主要包包括：a.成果数据：地形图，3D地形图和日照分析，土地利用现状调查。

一、任务来源二、地理概况三、项目内容1、制作1：1000地形图（平方公里）四、作业依据1、《无人机航摄安全作业基本要求》CH/Z 3001-20102、《无人机航摄系统技术要求》CH/Z 3002-20103、《低空数子航空摄影测量内业规范》CH/Z 3003-20104、《低空数字航空摄影规范》CH/Z 3005-20105、《数字航摄仪检定规程》CH/Z 8021-20106、《全球定位系统(GPS)测量规范》(GBT18314-2009)；7、《工程测量规范》（GB50026-2007）；8、《1：500 1：1000 1：2000 地形图图式》(GBT 20257.1-2007)；9、《数字测绘产品检查验收规定和质量评定》(GB/T18316-2001) ；10、《1：500 1：1000 1：2000 比例尺地形图航空摄影规范》（GB/T15967-2008）；11、《YS-200无人机操作规程》。

五、飞行平台和航摄仪1、飞行平台：YS-200无人机。

翼展2100mm，机长850mm。

续航时间75分钟，正常续航速度76km/h，弹射起飞，伞降回收。

2、航摄仪：SonyA7R。

3700万像素，焦距35mm。

六、技术设计6.1作业流程6.2一般规定采用YS-200无人机野外航测数据采集，采用UAS Master7.0和cass9.0软件进行数字化制图。

本测区投影方式采用高斯-克吕格3°带投影，中央子午线为117度。

平面坐标系统采用1980西安坐标系，高程系统采用1985国家高程基准。

基本图4 数码航空摄影测量工作流程图等高距为1.0米地形图分幅按50cm×50cm矩形分幅。

图名应采用地理名称（自然村）、行政或企（事）业单位名称进行命名。

图名简练，唯一。

6.3、控制网设计采用河北省CORS系统，利用已知的控制点为起算点。

6.4航测设计依据《低空数字航空摄影规范》①摄区划分分区界线应与图廓线相一致；分区内地形高差不应大于1/4相对航高；在能够确保航线的直线型前提下，分区应尽量划大；当地面高差突变或有特殊要求时，分区界线可以破图廓划分。

XXXXXX1﹕500数字化地形图测量技术设计书批准单位：申报单位：审批意见：总工程师:20xx年xx月xx日主要设计人：20xx年xx月xx日审批人：20xx年xx月xx日目录一、测区概况二、设计及作业依据三、已有资料情况四、平面坐标系统、高程系统和基本等高距五、各等级控制点埋石、密度六、基础控制测量七、图根控制测量八、地形图测绘九、保证质量主要措施和要求十、成果资料的整理与上交Xxx区1﹕500数字化地形图测量技术设计书为满足XXXXXX需要，为统一技术要求，以保证成果质量，盐城市乾泰工程测量有限公司特编写本技术设计书。

一、测区概况测区位于，周边约29平方公里的范围，交通较为便利。

测区地形以平原地为主，部分地区上有树，测区内耕地大部分为旱地，有部分水稻田。

二、设计及作业依据1．GJJ8-99《城市测量规范》2．GB12898-91《国家三、四等水准测量规范》3．GB/T7929—1995《1：500、1：1000、1：2000地形图图式》4．CJJ73—97《全球定位系统城市测量技术规程》5．GB14912—94《大比例尺地形图机助制图规范》6．GB/T17160-1997《1：500、1：1000、1：2000地形图数字化规范》7．审批后的本技术设计书本设计书未提及的，按GJJ8—99《城市测量规范》；GB/T7929—1995《1：500、1：1000、1：2000地形图图式》为准.三、已有资料情况1．控制资料①由XX市规划局提供,Ⅱ、Ⅲ等三角点X个（XXX、XXX、..。

.。

.）可作为测区布设首级控制测量平面控制的起算点。

②由XX市规划局提供,Ⅲ等以上水准点可作为首级控制测量高程控制的起算点（XXX、XXX、.... 。

.。

)。

③上述成果为1980西安坐标系，1985国家高程基准。

④测区内已有一级导线点、GPS点可利用。

因坐标系不同,需经转换检测符合要求后方可使用。

2．地形图资料由XX市规划局提供的1:10000影像图，标有测区范围及1：500、1：2000地形图测图范围，1：50000地形图可作为工作计划用图.测区内有部分不同坐标系的1:500、1：1000、1：2000地形图,可进行连测转换经内业数字化后使用。

1：500地形图测量技术设计书一、测区概况**县位于广东省东部，**市南端，东毗**，南邻**，西连**，北接**，地处东经115° 30’ -116° 41' ，北纬23° 36' -24° 13' ，县中心位于北纬23度78分，东经116度18分，是**市和**、**地区通往**的必经之地。

**县地处*************。

北部铜鼓峰海拔1559.5米，为全县最高点，也是粤东第一高峰。

主要山脉有：莲花山脉、释迦岽山脉、凤凰山脉、韩山山脉。

县内河流由**、**两大水系组成。

两水系支流流域面积达100平方公里以上的共有11条。

***县属南亚热带季风气候区，光照充足，雨量充沛，气候宜人。

县城年平均气温21.4°C ，年日照时数1938.8小时，全年无霜期322天。

县城平均降雨量为1776.1毫米。

**县辖**个镇（********）和，**个村民委员会和**个居民委员会，县城设在***镇。

本测区位于于***，作业范围约为***平方公里。

测区内车流量较大，路上行人较多，修补测工作较大，工作难度很大。

二、工作内容1. *******平方公里1：500地形图测绘。

三、作业依据1、《城市测量规范》（CJJT8-2011）（以下简称《规范》）；2、《1:500 1:1000 1:2000地形图图式》（GB/T20257.1-2007）；3、《1:500 1:1000 1:2000外业数字测图技术规程》（GB14912-2005）；4、《全球定位系统（GPS）测量规范》（GB/T18314-2009）；5、《全球定位系统实时动态（RTK）测量技术规范（CH/T 2009-2010）》（以下简称《（RTK）测量技术规范》）6、《国家三、四等水准测量规范》（GB 12898—2009）；7、《数字测绘成果质量检查与验收》（GB/T18316-2008）；8、《测绘产品检查验收规定》（CH1002-95）；9、《测绘产品质量评定标准》（CH1003-95）；10、本项目技术设计书。

工程测量技术设计书一、工程概况本合同段主要工作内容为路基、路面、防护、排水、桥梁、涵洞、路线交叉、环境保护、交通工程及沿线设施等.主线设置中桥一座,小桥13座、涵洞77道、汽车通道一座、港湾式停车场一处、光缆交叉4处。

二、自然地理与水文气象条件路线位于中纬度亚欧大陆腹地,位于天山山脉地区中部,加之山脉南、北两侧多为荒漠、戈壁,该地区不仅有大陆性很强的温带干旱气候特征,而且各地气候差异明显。

气候主要特征为:干燥少雨,晴天多,光照丰富,年、日温差大,降水分布不均匀,春季多风、冷暖多变,夏季酷热、蒸发强,秋季晴朗、降温迅速,冬季寒冷，拟建线路穿越中部地区以南的哈密南部戈壁区域。

区域内平均气温5.9~9.9℃,极端最低气温-31.0~-31.9℃,极端最高气温39.0~43.9℃,年均降水量34.9~42.7mm,蒸发量约2737~2811mm,最大冻土深度120~150cm。

全年日照时数3170~3380小时,大风日达90天以上,主导风向为东风,瞬时最大风速可达34m/s。

一般日降雪量仅5~7mm,积雪不超过10cm。

沿线基本为戈壁荒漠区,降水稀少,蒸发量大,降水和融雪为底下水的主要来源。

地表径流呈漫流状,流程短,流量不大,均为季节性水流,洪水季节一般在每年的4~8地下水埋深为1.9~2.8m,其余段落在勘探深度范围内未见地下水。

三、工程测量技术设计1、工程测量执行技术标准本项目是星星峡至吐鲁番高等级公路,勘探设计、施工测量依据以下规范文件执行:<<公路勘探规范>> JTG C10—2007<<公路路基施工技术规范>> JTG F10—2006<<公路桥涵施工技术规范>> JTJ 041—2000<<公路工程质量检验评定标准>> JTG F80—2004本项目文件中有关工程测量方面的内容2、工程测量技术要求本项目坐标系采用与1980年西安坐标系相联系的测区抵偿坐标系,其中央子午线为84°47′,抵偿面高程为440m.施工前要求对所有的GPS控制点进行复测,复测及施工控制点加密执行导线一级、四等水准测量标准,其中主要工程部位检测如下:附表1土方路基实测项目附表2排水沟检查项目附表2-1涵洞检查项目附表3墩台柱质量标准及允许误差(见下表)附表4模板、支架及拱架安装的允许偏差附表5桥面铺装质量标准和允许误差附表6模板检查项目如下:附表7混凝土养护质量标准及允许误差附表8墩、台身质量标准及允许误差台冒质量标准及允许误差附表10梁(板)安装实测项目级配碎(砾)石底基层、基层检查项目附表12沥青混凝土面层实测项目附表13路面标线检查项目。
